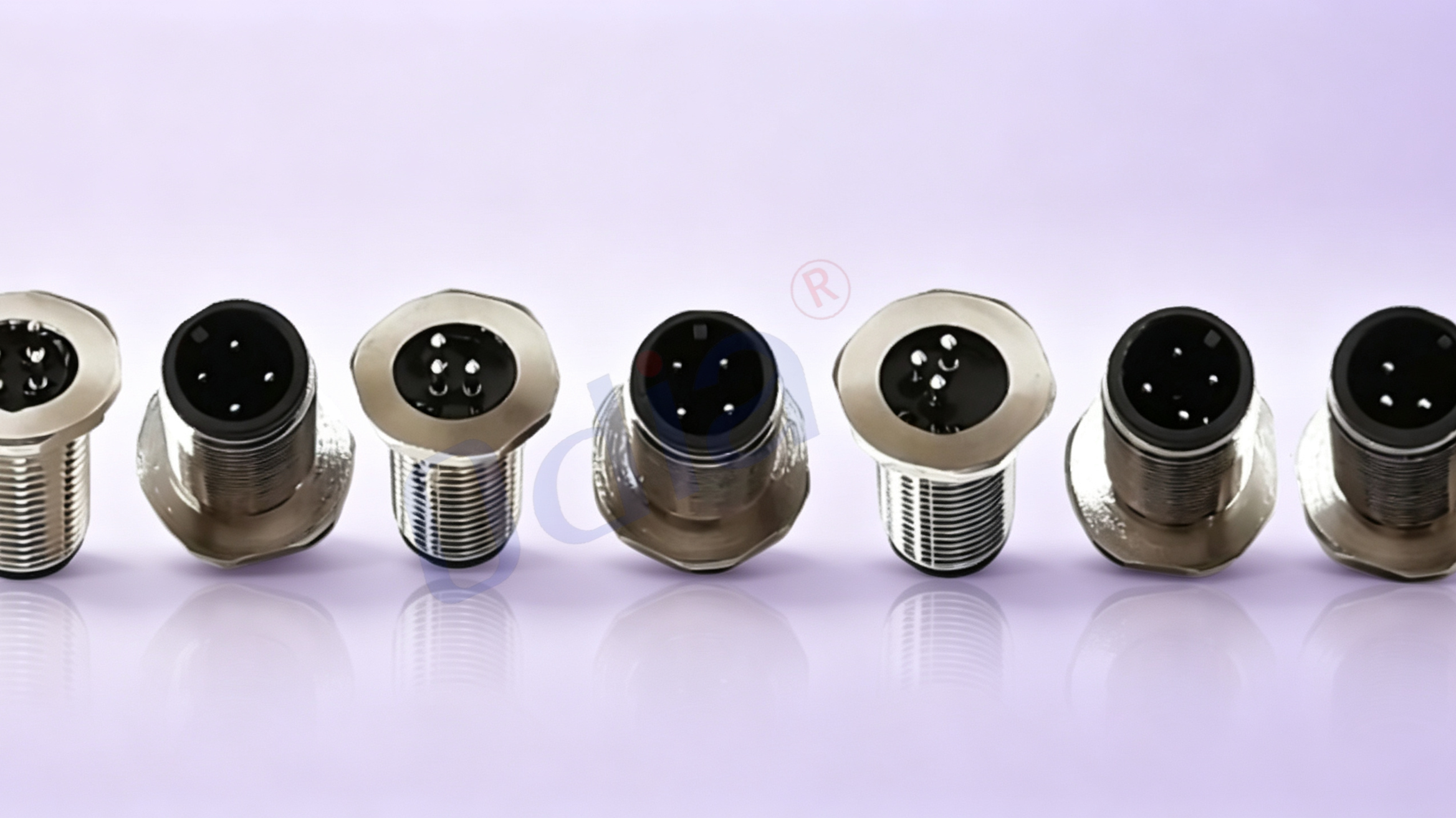

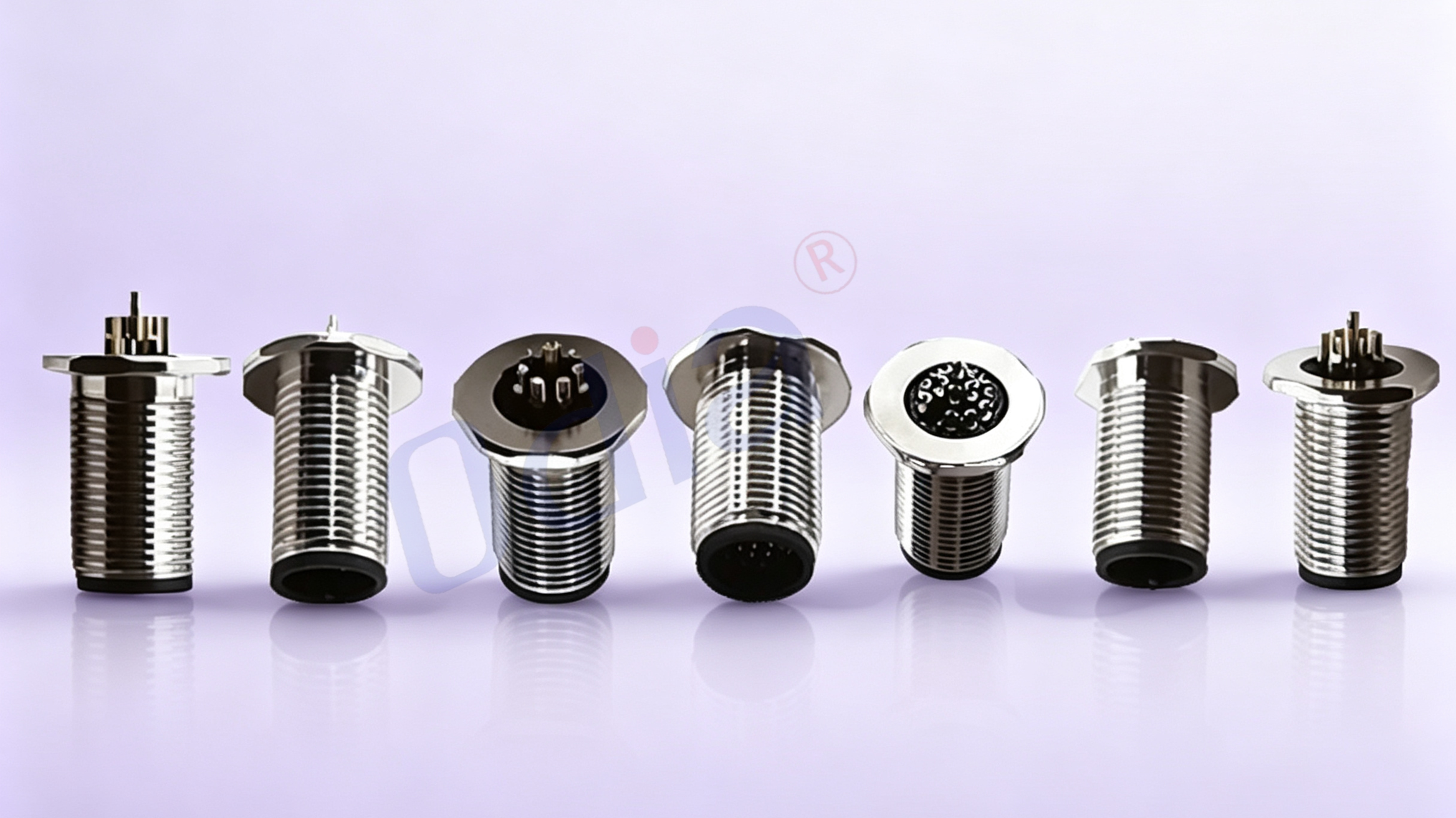

Connecteur industriel de la série M12 | À soudure sur fil et à montage sur carte PCB (droit et angulaire), boîtier en plastique ou en métal en option

Nos connecteurs industriels de la série complète M12 adoptent une structure de verrouillage filetée métrique standard M12×1,0, avec une définition normalisée des broches industrielles et des normes dimensionnelles unifiées, garantissant une compatibilité et une interchangeabilité complètes avec tous les connecteurs M12 et interfaces d’équipements grand public à l’échelle mondiale. Le produit prend en charge plusieurs configurations de noyaux à broches, notamment 2 broches, 3 broches, 4 broches, 5 broches, 8 broches et 12 broches, couvrant ainsi intégralement les scénarios de transmission de signaux basse tension, d’acquisition de données capteur et de raccordement d’alimentation électrique à courant moyen. La série comprend trois formes structurelles : type à soudure sur câble, type à montage direct sur carte PCB et type à montage angulaire à 90 degrés sur carte PCB ; chaque modèle est disponible avec boîtier en plastique ou en métal, au choix. Tous les produits sont certifiés CE et RoHS, conformément aux normes mondiales en matière de sécurité et de protection de l’environnement pour les exportations.

1.1 Paramètres structurels et matériels

Pour la version à soudure de fil : elle adopte une structure de soudage manuel pur sur site, sans conception de fixation sur carte PCB. Les bornes de soudure élargies et renforcées offrent une surface de soudage suffisante pour garantir une connexion fiable des fils et éviter les soudures défectueuses ou le décollement des fils. Elle est compatible avec des fils en cuivre torsadés de calibre 16 AWG à 24 AWG, adaptée au câblage sur site en ingénierie et à la maintenance d’équipements. Pour la version à montage sur carte PCB : elle se décline en deux versions — fiche verticale droite et fiche coudée à 90 degrés. La version droite convient à l’installation verticale sur carte dans des espaces équipement standards, tandis que la version à angle droit est spécifiquement conçue pour les environnements d’installation restreints, le câblage latéral et les agencements compacts d’équipements, permettant ainsi d’économiser efficacement l’espace interne des équipements terminaux.

En ce qui concerne les matériaux des boîtiers, le boîtier en plastique est fabriqué à partir d’un plastique technique ignifuge de haute qualité (PA66), mis en forme par moulage par injection intégré ; il présente une structure sans joint, une grande ténacité, un poids léger, une excellente isolation électrique, ainsi qu’une résistance au vieillissement et aux rayons ultraviolets. Le boîtier métallique est usiné avec précision par commande numérique par ordinateur (CNC) et bénéficie d’un traitement de surface anticorrosion par nickelage ; il offre une dureté élevée, une forte résistance à la compression et à la torsion, ainsi qu’une structure de blindage électromagnétique à 360°. Les deux types de boîtiers sont équipés de joints d’étanchéité en caoutchouc silicone importé à haute élasticité, garantissant des performances stables d’étanchéité à l’eau et à la poussière.

1.2 Paramètres de performance électrique

Courant nominal : 8 A pour les modèles à 2/3/4 broches, 5 A pour les modèles à 5/8 broches, 3 A pour les modèles à 12 broches. Tension nominale : 250 V CA/CC pour les configurations à faible nombre de broches et 125 V CA/CC pour les configurations à fort nombre de broches. Le produit présente une tension de tenue diélectrique élevée de 2000 V CA (50 Hz, 1 minute), sans claquage ni arc électrique sous une surtension instantanée, offrant ainsi une protection fiable contre les surtensions dans les circuits industriels. La résistance d’isolement est ≥ 1500 MΩ à température et humidité normales, empêchant efficacement les fuites de courant, les courts-circuits et les défaillances liées au vieillissement de l’isolement causées par des environnements à haute température et forte humidité.

La résistance de contact est strictement contrôlée à moins de 5 mΩ, permettant une transmission ultra-faible perte, stable, de puissance et de données signal, sans atténuation, sans délai ni distorsion. Les broches conductrices sont fabriquées en alliage de cuivre sans oxygène de haute pureté, avec un traitement de surface plaqué or, offrant une excellente conductivité, résistance à l’oxydation et résistance à la corrosion. La durée de vie mécanique et électrique des cycles d’insertion/désinsertion dépasse 2000 cycles, tout en conservant des performances électriques stables après des insertions répétées à long terme et un fonctionnement continu sous tension.

1.3 Paramètres de performance mécanique

Le couple de serrage normalisé pour la fixation du filetage M12 est compris entre 0,6 N·m et 1,0 N·m, ce qui permet de résister efficacement aux desserrages et aux déconnexions provoqués par les vibrations prolongées de l’équipement et les chocs mécaniques. La force d’enfichage est uniforme et modérée, facilitant ainsi le montage manuel et la maintenance de l’équipement. Les versions à montage droit et à angle droit sur carte PCB adoptent une structure renforcée de fixation des broches, qui ne se desserre ni ne se détache pas facilement après le soudage sur la carte, offrant une stabilité structurelle élevée. Le produit résiste aux vibrations haute fréquence continues allant de 10 Hz à 2000 Hz ainsi qu’aux chocs mécaniques instantanés, s’adaptant ainsi à un fonctionnement vibratoire prolongé d’équipements de production automatisés et d’appareils mobiles.

1.4 Paramètres de performance environnementale

Plage de température de fonctionnement : -40 °C à +85 °C ; plage de température de stockage : -50 °C à +90 °C. Le produit peut fonctionner de manière stable dans des environnements extrêmes à très basse température (gel), à haute température (cuisson) et alternés froid/chaud, sans déformation, fissuration ni dégradation des performances. Il résiste à long terme à un environnement humide non condensé à 95 % d’humidité relative, avec d’excellentes capacités d’étanchéité à l’humidité, de résistance aux moisissures et à la corrosion.

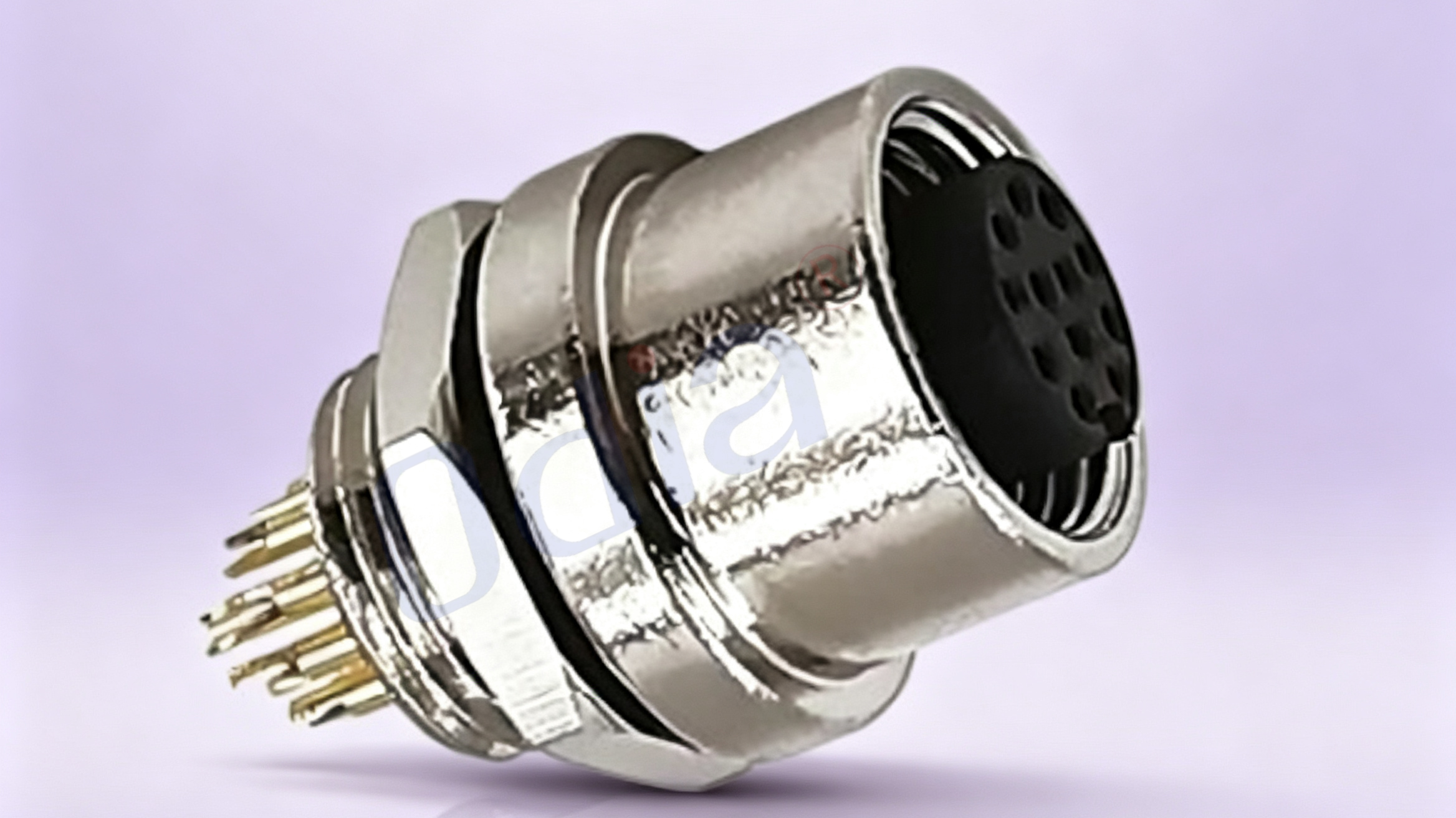

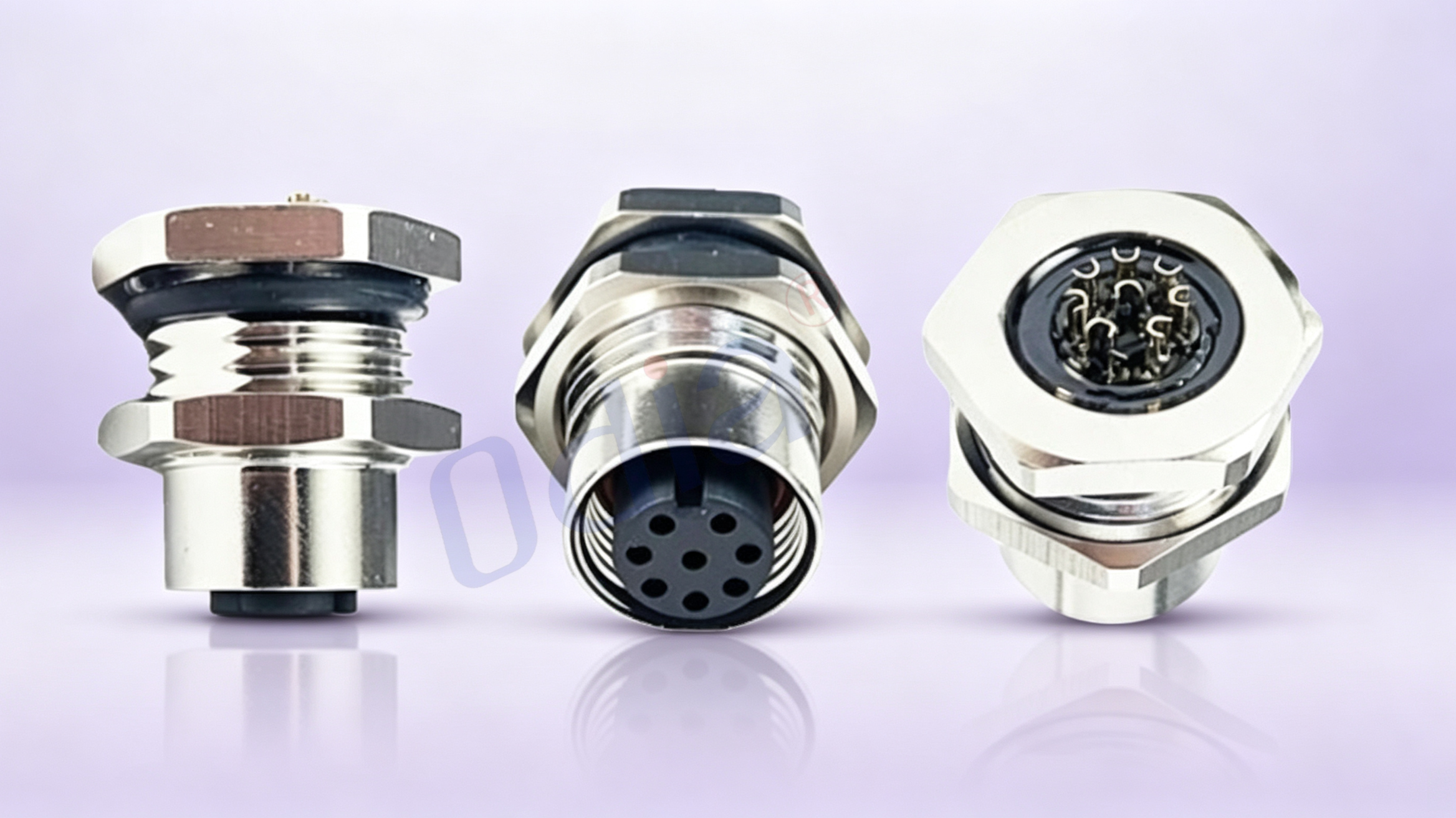

La version avec boîtier en plastique atteint le niveau de protection IP44 contre les poussières et les éclaboussures, ce qui la rend adaptée aux environnements intérieurs fermés et aux équipements intelligents commerciaux. La version avec boîtier métallique atteint le niveau industriel IP67, entièrement étanche aux poussières et à l’eau, permettant d’isoler complètement les intrusions de poussière et de résister à une immersion temporaire dans l’eau, à l’érosion par la pluie et à la corrosion par le brouillard, s’adaptant ainsi pleinement aux environnements extérieurs en plein air et aux ateliers industriels sévères.

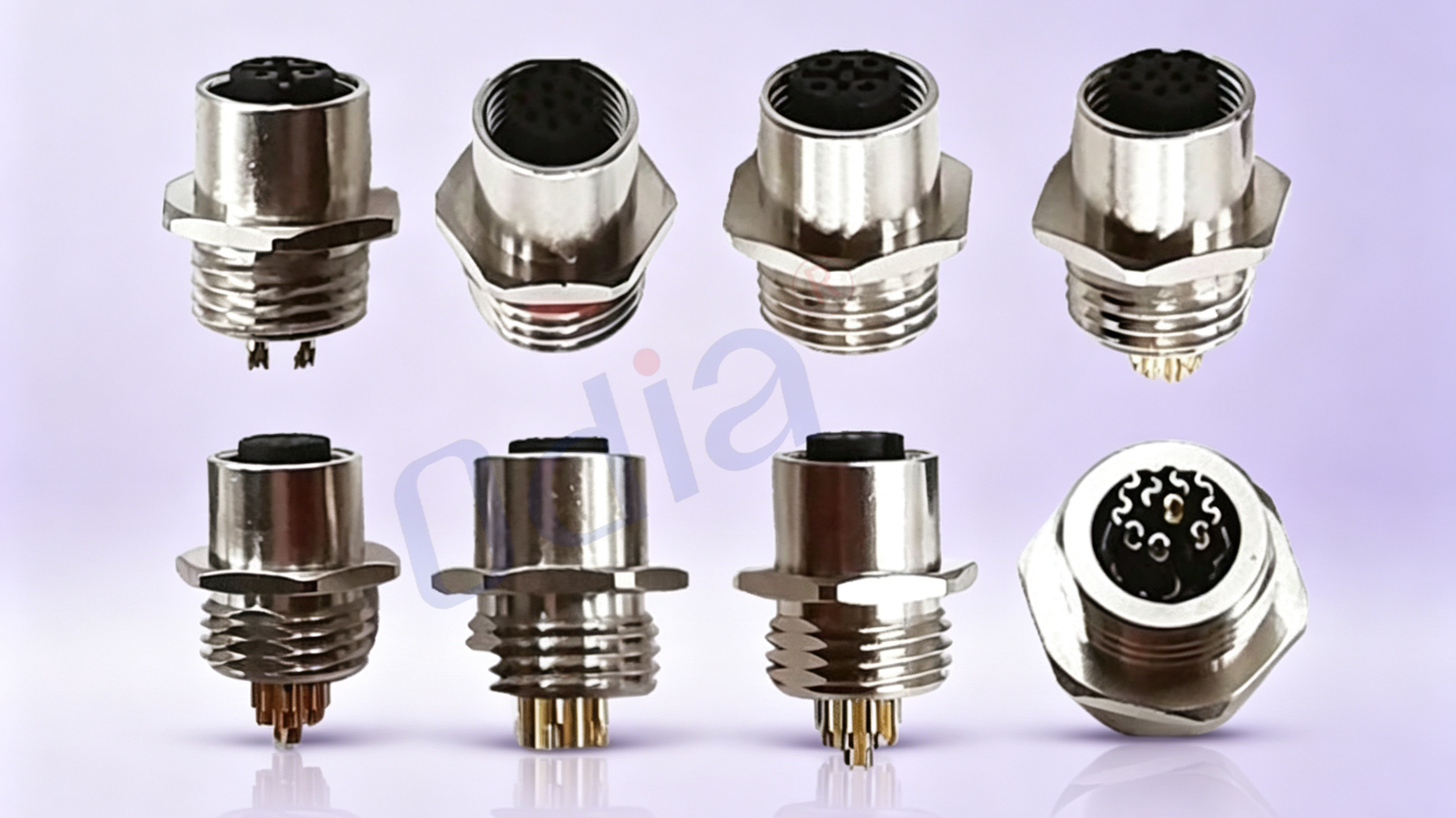

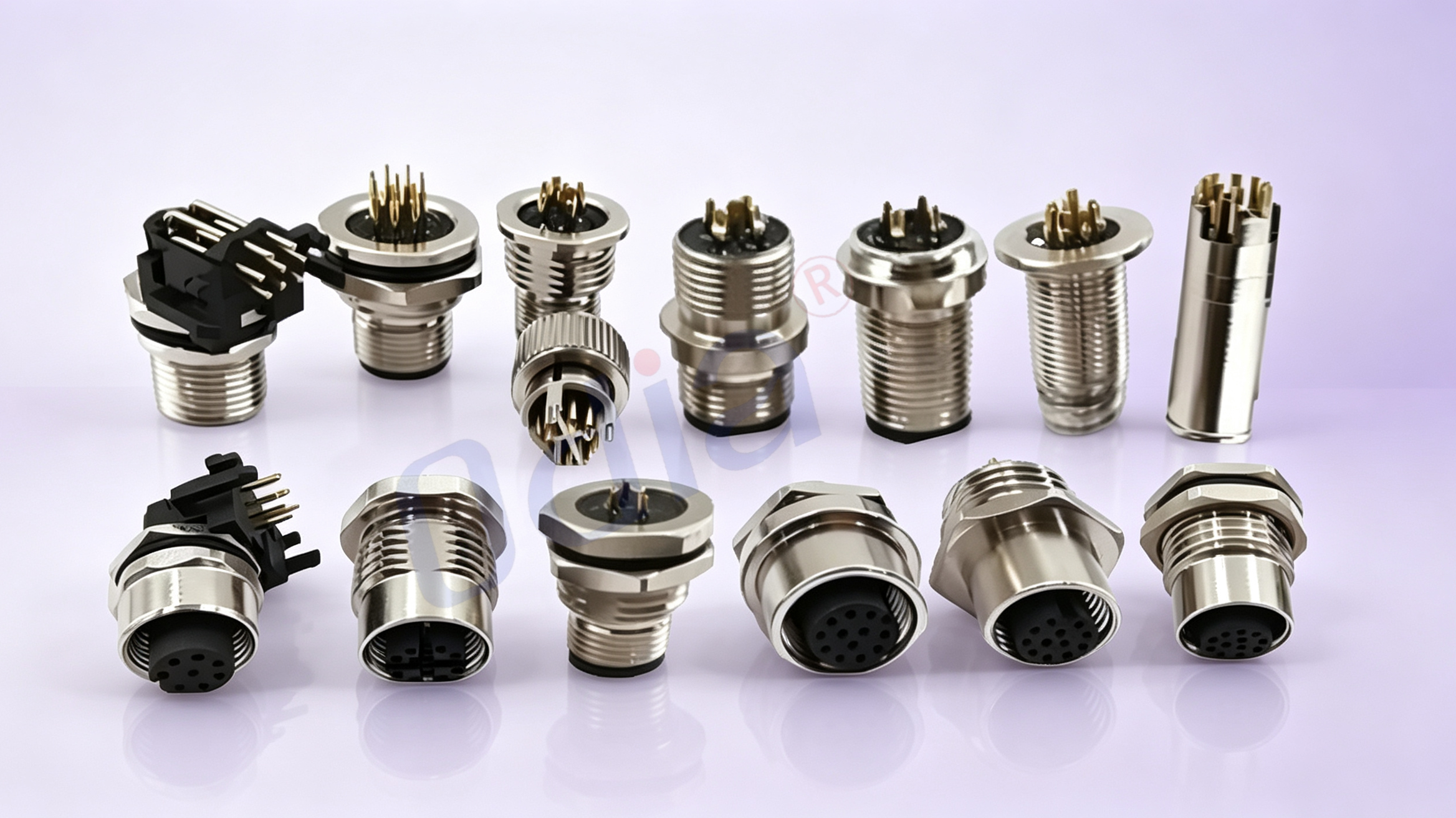

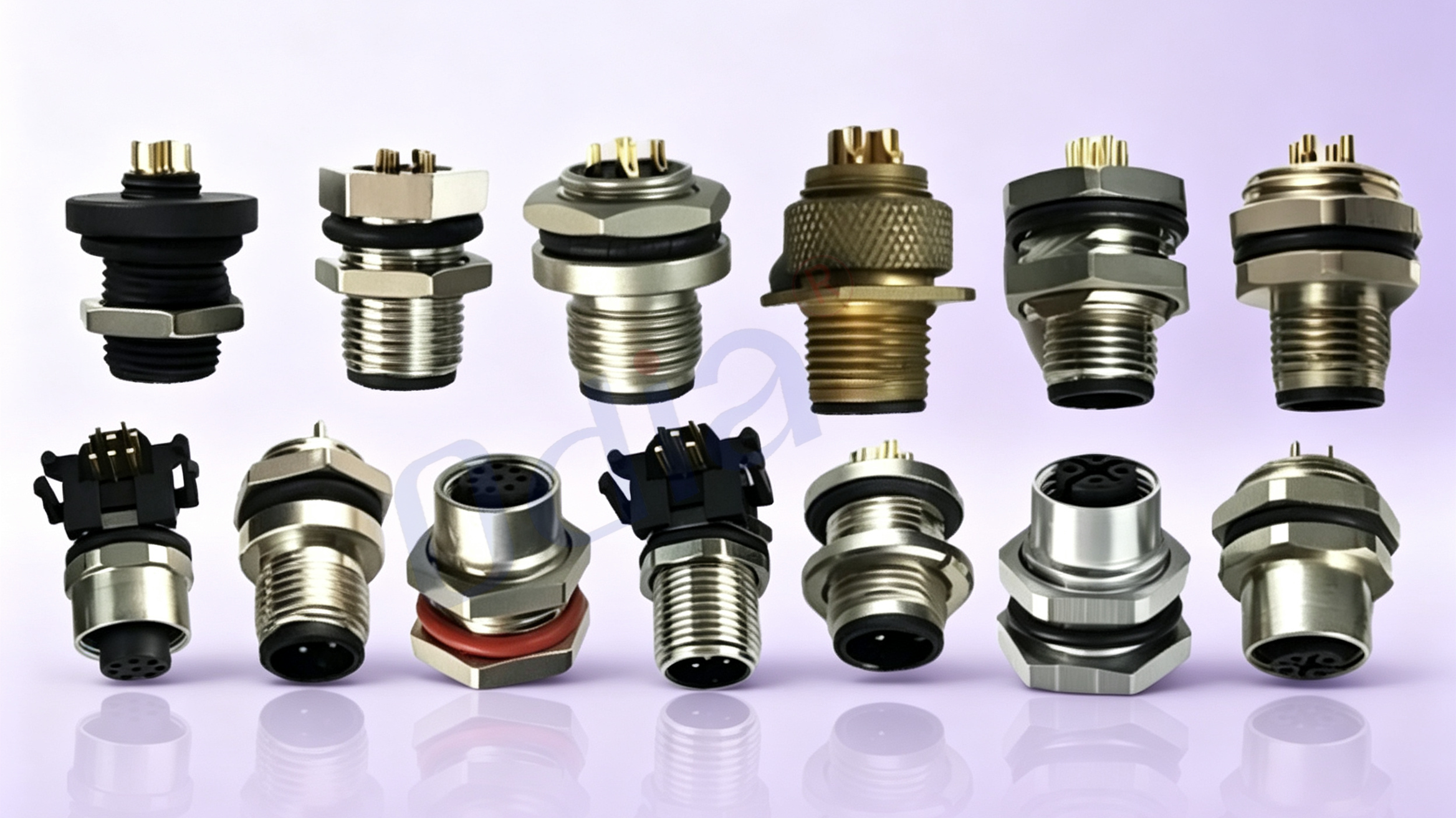

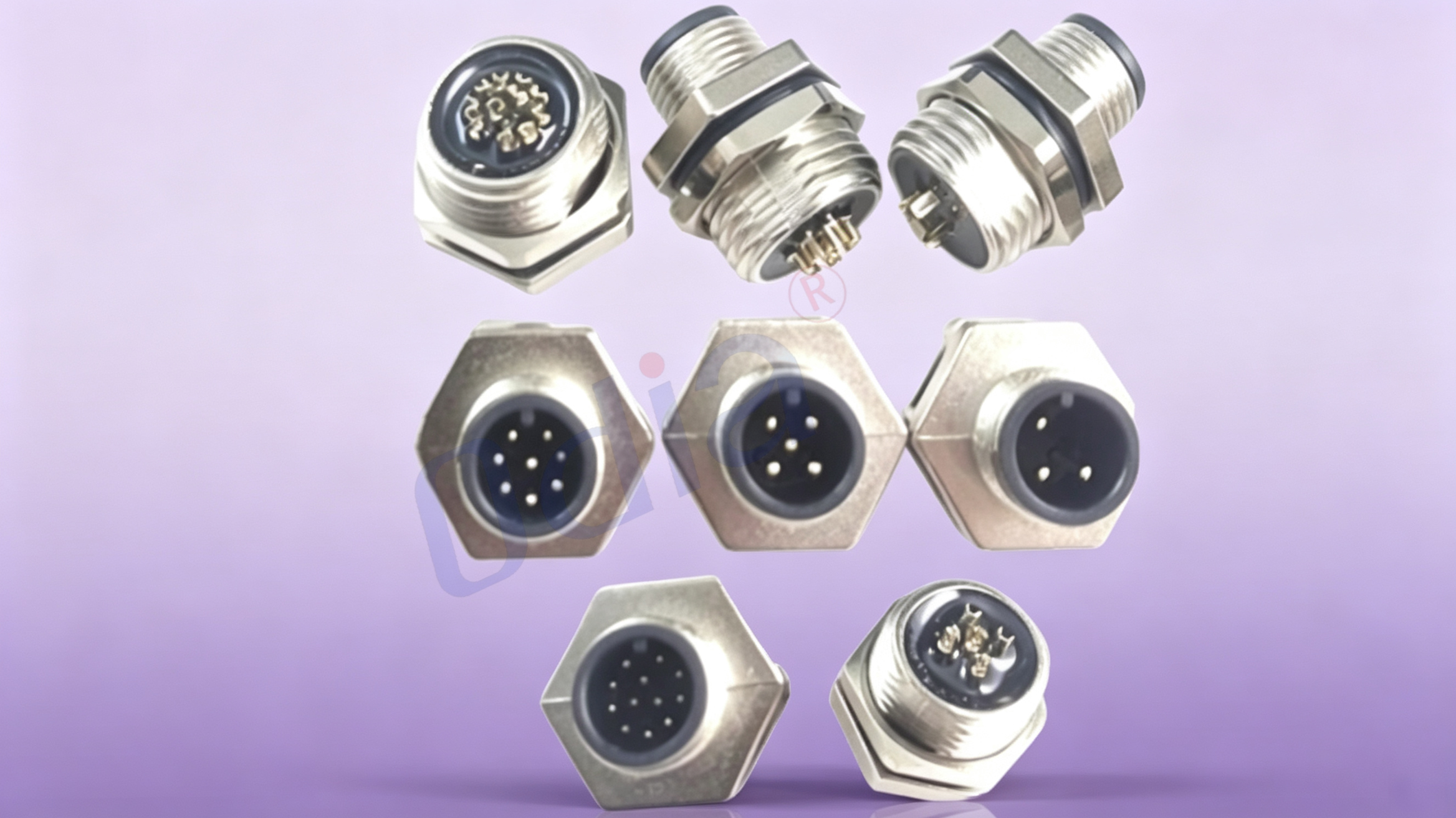

Nos connecteurs de la série M12 intègrent trois structures d’installation (soudure sur câble, montage direct sur carte PCB, montage angulaire sur carte PCB) ainsi que deux options de boîtier (plastique/métal), assurant une couverture complète des méthodes d’installation et des scénarios d’application que les connecteurs classiques à structure unique ne peuvent égaler. Cette conception intégrée multi-spécifications permet aux clients de choisir la méthode d’installation et la configuration matérielle les plus adaptées en fonction de la structure de l’équipement, de l’espace disponible pour l’installation, de l’environnement de fonctionnement et du budget, améliorant ainsi considérablement la flexibilité d’adéquation du produit et l’universalité des projets.

2.1 Méthodes d’installation diversifiées, adaptation à tous les scénarios

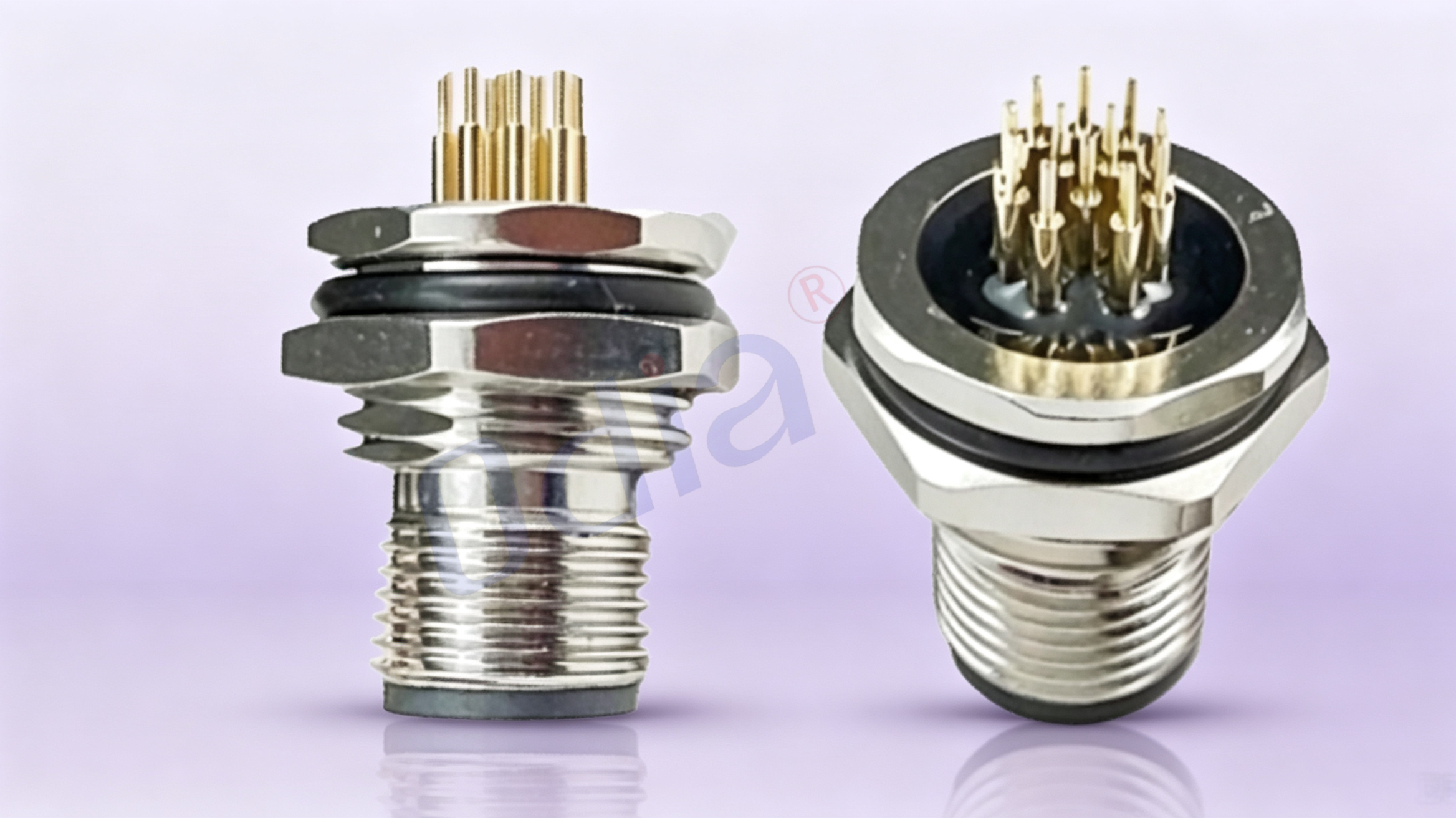

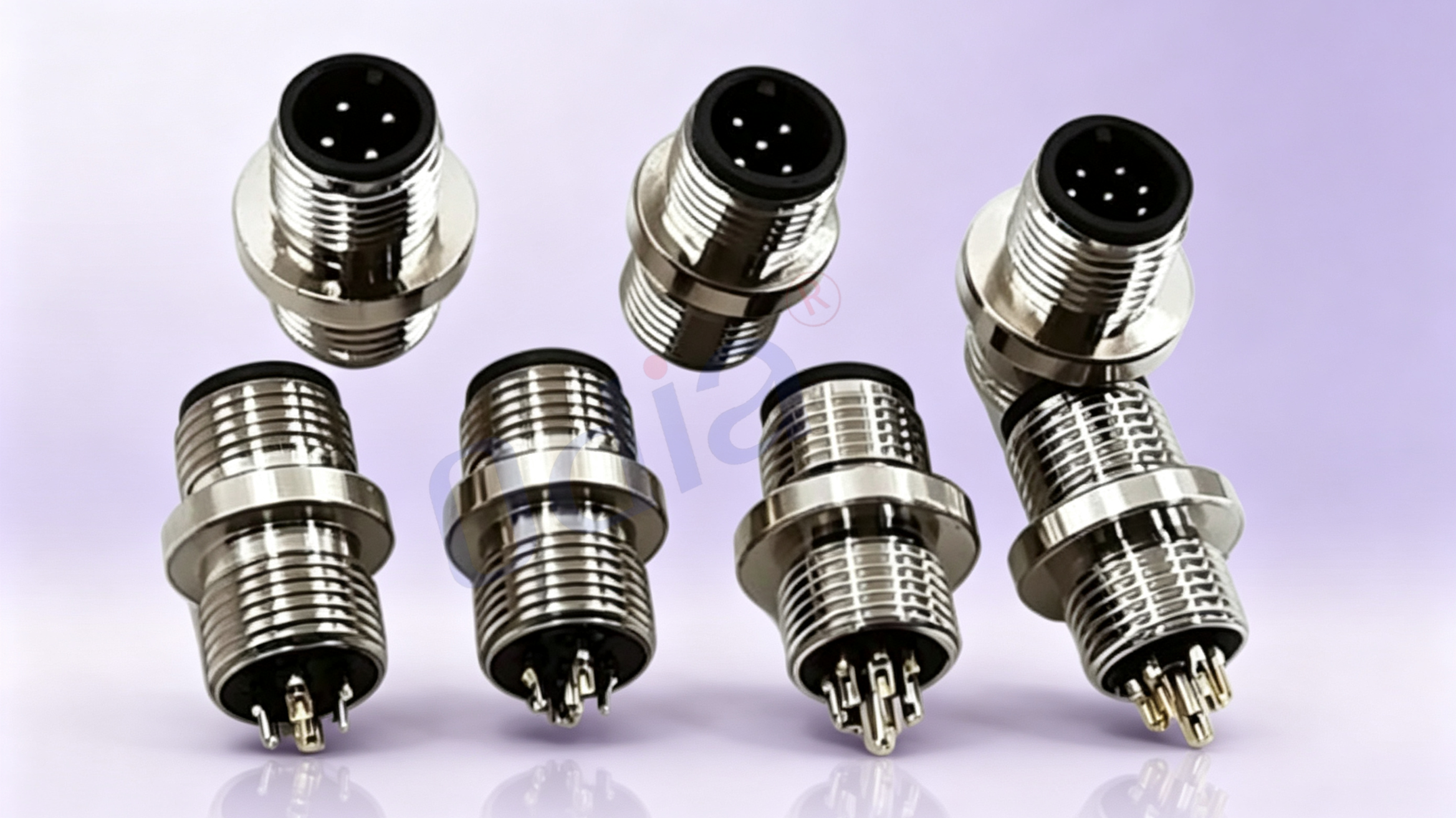

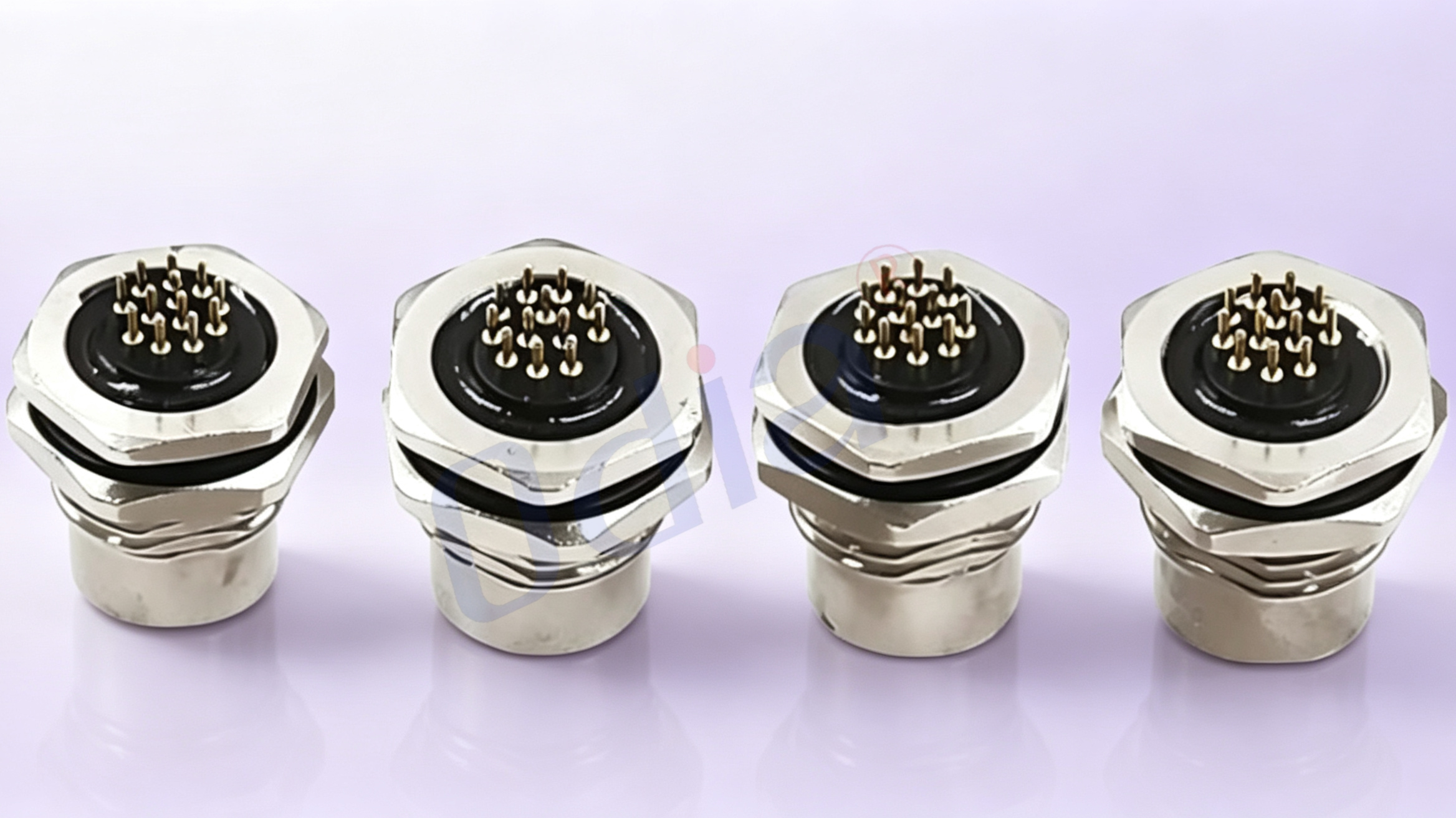

Le type de soudure sur fil permet un raccordement manuel sur site sans outils professionnels, ce qui offre une grande flexibilité pour l’installation en ingénierie, le dépannage des équipements et la maintenance après-vente. Le type à montage direct sur carte PCB convient à l’installation verticale standard sur carte, offrant un aspect soigné et une fixation solide, idéal pour la production en série d’équipements standardisés. Le type à montage à angle droit (90 degrés) sur carte PCB résout les problèmes d’installation dans les espaces restreints et les raccordements latéraux, s’adaptant parfaitement aux structures compactes d’équipements et aux contraintes d’espace limité en assemblage. Ces trois modes de montage se complètent mutuellement et couvrent les besoins de câblage sur site, de fixation fixe sur carte et d’agencement spatial spécifique.

2.2 Boîtier double en option : un équilibre optimal entre coût et performance industrielle

La version avec boîtier en plastique se distingue par son poids léger, son isolation complète et ses performances coûts/efficacité ultra-élevées, sans interférence d’induction électromagnétique. Elle constitue le meilleur choix pour les équipements intelligents destinés à un usage intérieur, les produits électroniques commerciaux et les systèmes de commande industrielle courants, aidant ainsi les clients à réduire leurs coûts de production globaux. La version avec boîtier métallique offre une résistance mécanique élevée, une protection contre l’eau et la poussière de niveau IP67, ainsi qu’une fonction de blindage électromagnétique omnidirectionnel à 360°, permettant d’isoler efficacement les parasites électromagnétiques industriels externes, d’éviter les fluctuations de signal et la distorsion des données, et d’assurer une transmission stable et précise des signaux dans des environnements industriels fortement perturbés.

2.3 Transmission électrique stable et haute compatibilité

Équipée de contacts conducteurs haute précision plaqués or, la série de connecteurs M12 présente une résistance de contact ultra-faible et d’excellentes performances anti-oxydation, garantissant une alimentation électrique et une transmission de signal stables sur le long terme, sans atténuation. En adoptant le filetage et la définition des broches M12 selon la norme internationale, tous les modèles offrent une interchangeabilité universelle, ce qui permet une compatibilité parfaite avec les prises, les câbles et les équipements complémentaires M12 dominants mondialement, simplifiant grandement le remplacement d’équipements et la modernisation de projets.

2.4 Haute durabilité et faible coût d’entretien

Tous les matériaux sont sans halogène, ignifuges et respectueux de l’environnement, conformes aux normes internationales RoHS. Le produit présente une résistance ultra-étendue aux températures, une résistance aux vibrations, une étanchéité à l’eau et des propriétés anti-vieillissement, ce qui lui permet de fonctionner de manière stable dans divers environnements industriels complexes. La conception structurelle renforcée réduit efficacement le taux de défaillance des équipements et la fréquence d’entretien ultérieure, prolongeant ainsi la durée de vie des équipements terminaux et permettant aux clients d’économiser sur les coûts d’exploitation à long terme.

Grâce à des méthodes d’installation diversifiées, à des matériaux de boîtier doubles en option, à des performances électriques stables et à une forte adaptabilité environnementale, nos connecteurs de la série M12 sont largement utilisés dans les domaines du contrôle industriel automatisé, des systèmes intelligents de capteurs IoT, des équipements liés aux nouvelles énergies, de l’électronique automobile, de la sécurité de surveillance extérieure, des instruments de précision et du génie civil intelligent.

Le type de soudure sur fil est principalement utilisé pour le câblage sur site, la modernisation d’équipements, la maintenance après-vente et les équipements personnalisés non standard, offrant des solutions de connexion sur site flexibles et pratiques. Le type à montage direct sur carte de circuit imprimé (PCB) convient aux équipements automatisés standardisés, aux cartes de circuits d’instruments et aux produits terminaux intelligents fabriqués en série, permettant une installation fixe ordonnée et stable. Le type à montage sur carte de circuit imprimé (PCB) à angle de 90 degrés est largement utilisé dans les équipements compacts, le câblage dans des armoires étroites et les équipements nécessitant une installation latérale, résolvant ainsi les difficultés de disposition spatiale.

La version avec boîtier en plastique est couramment utilisée dans les dispositifs intelligents pour intérieur, les équipements commerciaux d’affichage, l’automatisation des bâtiments et les systèmes industriels ordinaires de détection. La version avec blindage métallique est réservée aux ateliers industriels exigeants, aux environnements à forte interférence électromagnétique, aux équipements de surveillance extérieure tout-temps et aux systèmes électroniques des véhicules à énergie nouvelle, garantissant un fonctionnement stable à long terme des équipements dans des environnements complexes.

Q1 : Quels types de montage vos connecteurs M12 prennent-ils en charge ?

Notre série M12 couvre trois types de montage principaux : type à soudure manuelle des câbles, type à montage vertical direct sur carte PCB et type à montage à angle droit (90 degrés) sur carte PCB, répondant pleinement aux exigences de câblage sur site, de fixation sur carte fixe et d’installation dans des espaces restreints.

Q2 : Comment choisir entre un boîtier en plastique et un boîtier en métal ?

Le boîtier en plastique est léger, peu coûteux et entièrement isolé, avec une protection IP44, ce qui le rend adapté aux environnements intérieurs ainsi qu’aux scénarios civils et industriels généraux sans interférence. Le boîtier en métal offre une étanchéité IP67, une protection contre la poussière et un blindage électromagnétique à 360°, ce qui le rend idéal pour les environnements extérieurs, les ateliers humides et poussiéreux, ainsi que les applications industrielles fortement sujettes à des interférences.

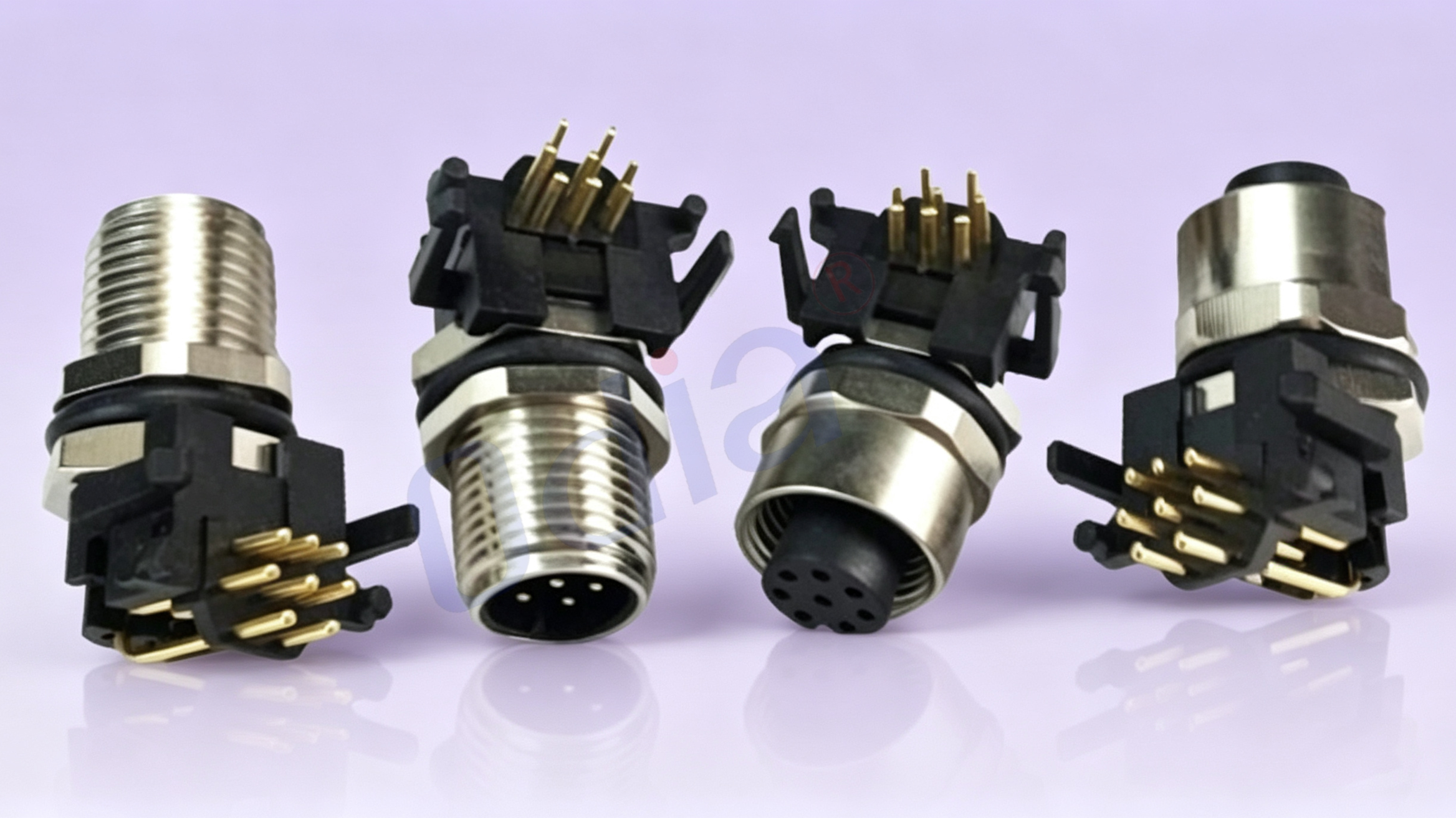

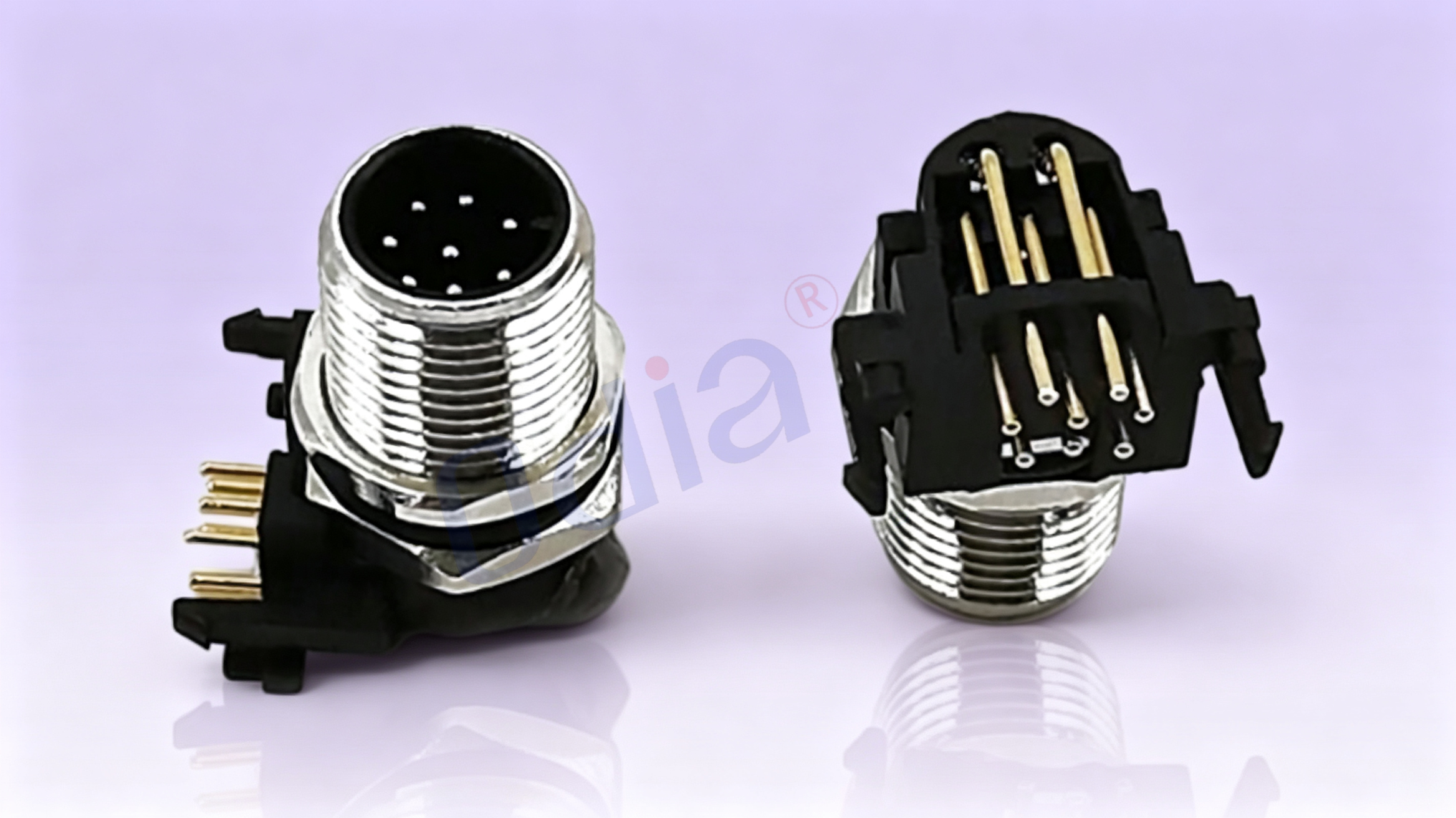

Q3 : Quelles sont les différences entre les connecteurs M12 à carte PCB droite et à carte PCB angulaire ?

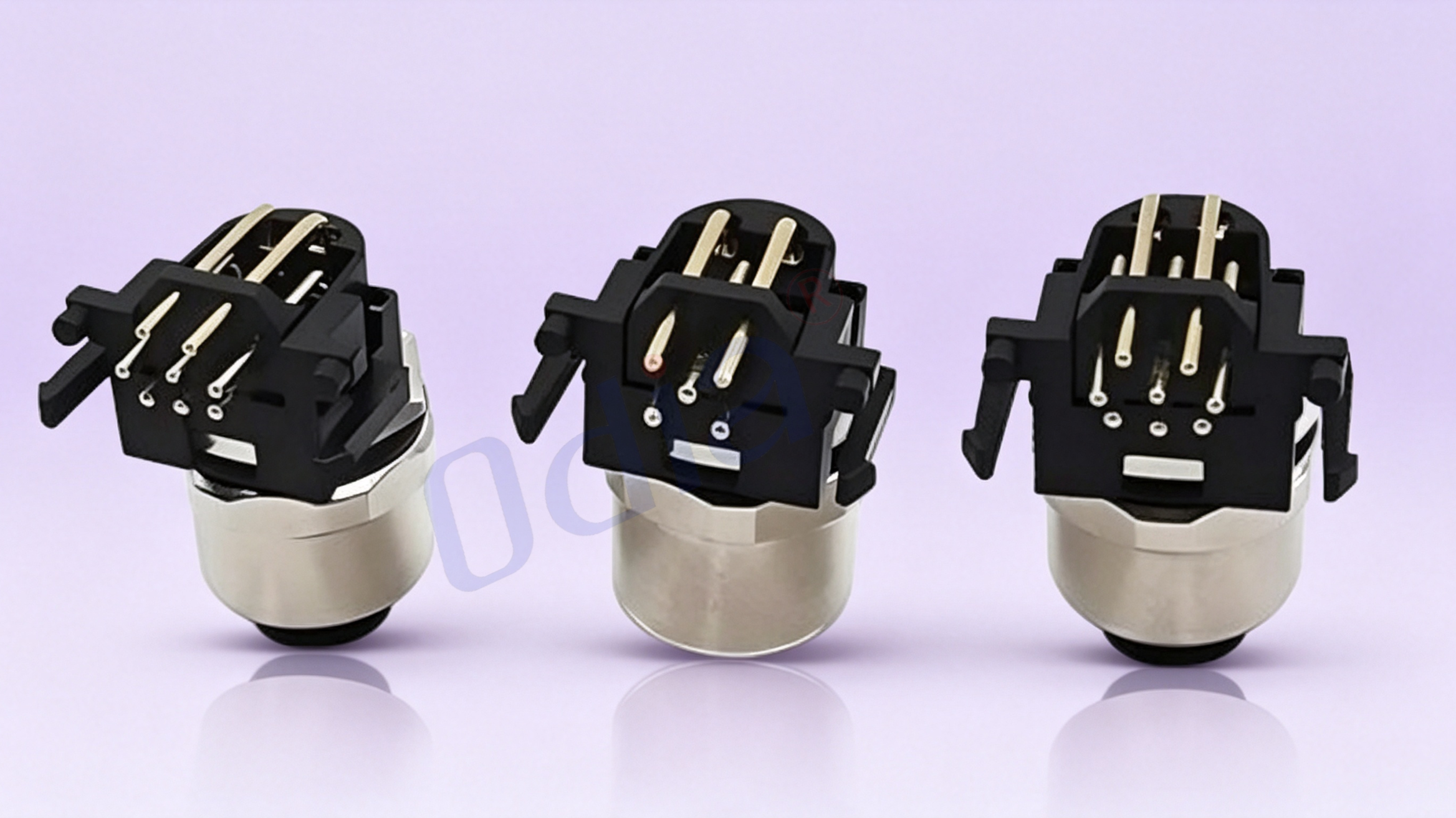

Les connecteurs M12 à carte PCB droite sont destinés à une installation verticale positive dans des espaces réguliers, offrant un aspect soigné et convenant à la production de masse standard. Les connecteurs M12 à carte PCB angulaires à 90 degrés sont utilisés pour le raccordement latéral et dans des espaces restreints d’équipements, permettant de gagner de l’espace d’installation et de s’adapter à des équipements présentant des structures spécifiques.

Q4 : Quelle section de câble le type à soudure filaire M12 prend-il en charge ?

Il prend en charge les câbles en cuivre torsadés standard de section 16 AWG à 24 AWG, compatibles avec la plupart des câbles de signal industriels et des câbles d’alimentation de puissance moyenne.

Q5 : Vos connecteurs M12 sont-ils certifiés au niveau international ?

Oui, tous les produits ont obtenu les certifications CE et RoHS, répondant ainsi aux normes européennes de sécurité et de protection de l’environnement, et soutenant les ventes à l’exportation mondiales.

Q6 : Prenez-vous en charge des connecteurs M12 personnalisés ?

Nous prenons en charge la personnalisation du nombre de broches, des dimensions spéciales, des matériaux spéciaux pour le boîtier, ainsi que des paramètres de résistance environnementale, afin de répondre aux besoins spécifiques de chaque projet.

Q7 : Quels sont vos délais de livraison et votre service après-vente ?

Les produits standards sont en stock et livrés sous 3 à 5 jours ouvrables. Les commandes personnalisées nécessitent 7 à 15 jours ouvrables. Nous offrons une garantie qualité de 12 mois et un support technique en ligne disponible 24 heures sur 24.

Nous sommes un fabricant professionnel spécialisé dans la recherche et le développement, la production et la vente de connecteurs circulaires industriels de la série complète M5, M8, M10 et M12. Grâce à des spécifications complètes de produits, une technologie de production éprouvée et un système rigoureux de contrôle qualité, nous offrons à nos clients mondiaux des solutions intégrées de connexion industrielle, couvrant les types à soudure sur câble et les types à montage sur carte (droits et angulaires), avec des boîtiers optionnels en plastique ou en métal.

Notre gamme diversifiée de connecteurs M12 résout la limitation liée à la structure unique des connecteurs traditionnels, en proposant des produits flexibles, hautement stables et économiques pour les secteurs de l’automatisation industrielle, de l’intelligence IoT, des nouvelles énergies, de l’électronique automobile et des bâtiments intelligents. Nous proposons des essais d’échantillons gratuits, des achats en lots et des services de personnalisation sur mesure.

Nous souhaitons sincèrement la bienvenue aux clients internationaux qui souhaitent consulter les paramètres des produits, obtenir les fiches techniques officielles, demander des devis ou formuler des exigences de personnalisation. Notre équipe commerciale et technique qualifiée offre un accompagnement complet, couvrant la sélection des produits, la conception de solutions, l’assistance technique et le soutien après-vente, afin d’établir des relations de coopération à long terme fondées sur la réciprocité.
