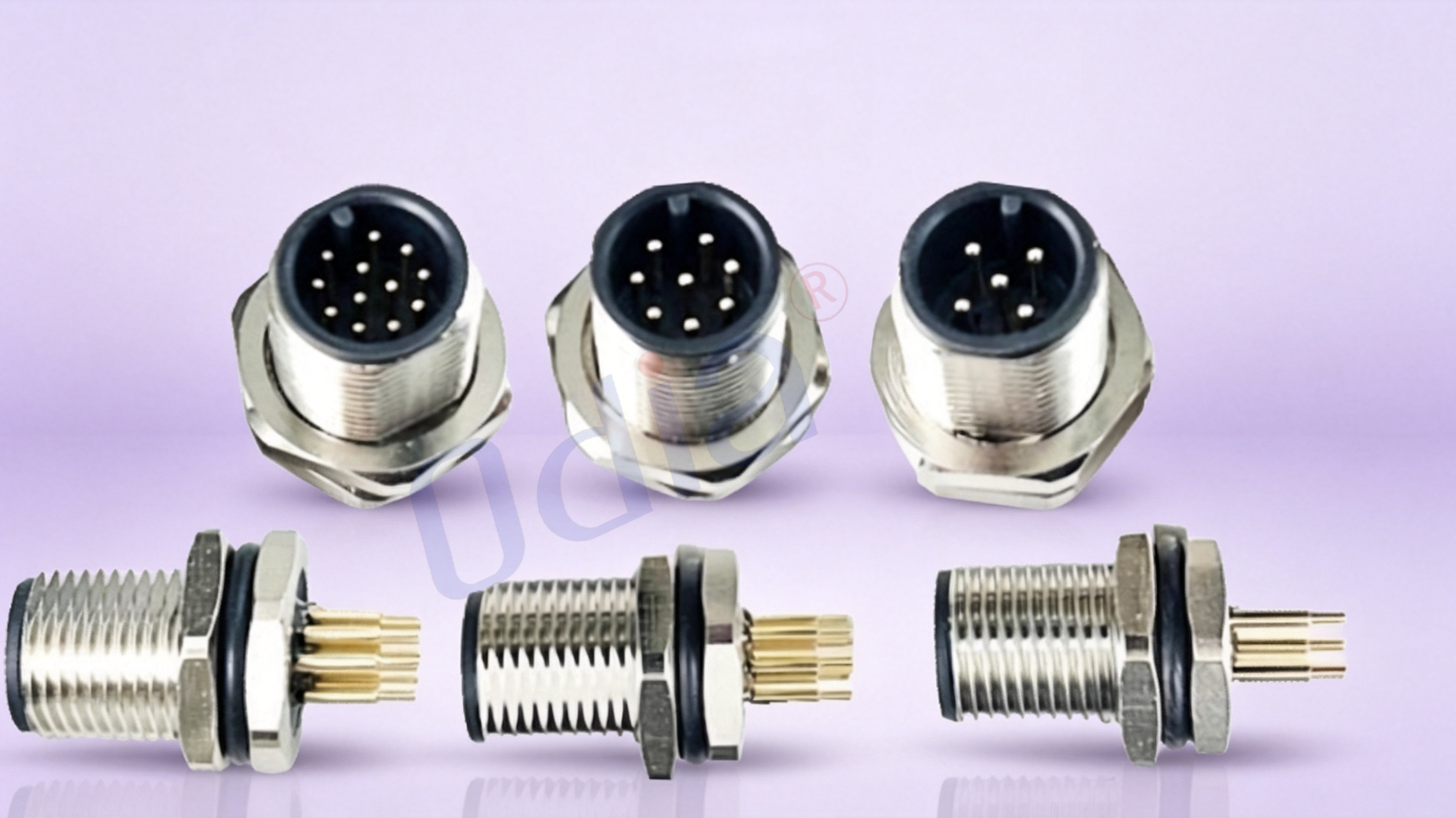

M12-reeks industriële konnektor | Draad-soldeer en PCB-montering (reguit en hoekig) | Plastiek- en metaalhuisings opsioneel
Die M12-reeks industriële verbindingsstuk is ’n veelzijdige, multifunksionele sirkelvormige lugvaartverbindingsoplossing wat volgens internasionale industriële standaarde vervaardig word. Om aan die verskeie installasie- en bedradingvereistes van moderne industriële toerusting ten volle te voldoen, dek ons M12-verbindingsstukreeks twee kerninstallasietipes: die velddraadlas-tipe en die PCB-bordmonteer-tipe. Die PCB-monteerweergawe sluit verder reguit vertikale stukke en 90-grade regthoekige gebuigde stukke in, wat ’n buigsame uitleg op stroomborings en meganiese toerusting moontlik maak.
Produk-oorsig
Die M12-reeks industriële konnektor is ’n veelzijdige, multifunksionele sirkelvormige lugvaartkonneksie-oplossing wat vervaardig word volgens internasionale industriële standaarde. Om aan die wye verskeidenheid installasie- en bedradingvereistes van moderne industriële toerusting ten volle te voldoen, dek ons M12-konnektorreeks twee kerninstallasietipes: die velddraad-soldeer-tipe en die PCB-bordmonteer-tipe. Die PCB-monteerweergawe sluit verder ’n reguit vertikale prop en ’n 90-gradus regshoekige gebuigde prop in, wat ’n buigsame uitleg op stroomborings en meganiese toerusting moontlik maak. Daarbenewens ondersteun hierdie reeks dubbele behuisingopsies: ’n hoë-isolasie vlamskeepplastiekbehuising en ’n hoësterkte beskermde metaalbehuising. Met ’n omvattende strukturele verskeidenheid en keuse van materiaalkonfigurasies kan hierdie M12-konnektorreeks perfek aanpas by terplekke handbedrading, vasgekapte stroombordinstallasie, montery in nou ruimtes, binnetuis burgerlike toerusting sowel as streng industriële omgewings met hoë interferensie, en word dit een van die mees universele en koste-effektiewe industriële konneksie-toebehore vir die globale outomatisering-, IoT- en elektroniese toerustingindustrieë.
Verskillend van enkel-struktuur gewone konnektore, integreer ons opgegradeerde M12-reeks die velde-monteringsfunksie vir draad-soldeer en PCB-vaste montering. Die draad-soldeer-tipe stel werktuiglose op-plaas bedrading en gerieflike latere onderhoud in staat, terwyl die reguit en hoekige PCB-monterings-tipes presiese en stabiele bordvasmaak vir massa-produksie-toerusting bewerkstellig. Die opsionele plastiek- en metaalbehuisinge maak vrye oorskakeling tussen lae-koste burgerlike toepassings en hoë-betroubaarheid industriële toepassings moontlik. Alle produkte beskik oor stabiele elektriese prestasie, uitstekende meganiese volharding en wye omgewingsaanpasbaarheid, en ondersteun langtermyn aaneenlopende bedryf van industriële outomatiseringstelsels, sensortoerusting, nuwe-energie-toerusting en buitelug-intelligente terminale.
Produkspesifikasies en tegniese parameters
Ons volledige reeks M12 industriële konnektors maak gebruik van die standaard M12×1,0 metriese draadversluitingsstruktuur met ‘n gestandaardiseerde industriële pen-definisie en dimensionele standaarde, wat volledige kompatibiliteit en uitruilbaarheid met alle hoofstroom-M12-konnektors en toestelinterfaces wêreldwyd verseker. Die produk ondersteun verskeie penkernkonfigurasies, insluitend 2Pen, 3Pen, 4Pen, 5Pen, 8Pen en 12Pen, en dek volledig lae-volt-signaal-oordrag, sensordata-insameling en medium-stroom-voeding-aansluitingstoepassings. Die hele reeks sluit drie strukturele vorms in: draad-soldeer-tipe, reguit PCB-monteer-tipe en 90-grade hoek-PCB-monteer-tipe, met opsionele plastiek- en metaalbehuising vir elke model. Alle produkte slaag CE- en RoHS-sertifikasie en voldoen aan wêreldwye uitvoer-veiligheids- en omgewingsbeskermingsstandaarde.
1.1 Strukturele & Materiële Parameters
Vir die draad-soldeerweergawe: dit gebruik ’n suiwer handbedryfde veldlasstruktuur sonder ’n PCB-bekragsontwerp. Die verdikte, uitgebreide soldeerklemme verskaf ’n volgende soldeeroppervlak om ’n stewige draadverbinding te verseker en om vals soldeer en draadafval te voorkom. Dit is toepaslik vir 16AWG tot 24AWG gevlegte koperdraade, geskik vir terrein-ingenieursverbinding en toestelonderhoud. Vir die PCB-monteerweergawe: dit word verdeel in ’n reguit vertikale prop en ’n 90-graden gebuigde prop. Die reguit tipe is geskik vir vertikale paneelinstallasie met gewone toestelruimte, terwyl die regthoekige tipe spesifiek ontwerp is vir noue installasiomgewings, sy-aansluiting en kompakte toestelopstelling, wat effektief binne-ruimte van terminaaltoestelle bespaar.
Wat betref die behuisingmateriale, word die plastiekbehuising vervaardig uit hoë gehalte PA66 vlambestendige ingenieursplastiek deur middel van geïntegreerde spuitgiet, met 'n naadlose struktuur, hoë taaiheid, liggewig, uitstekende isolasie, anti-ouerings- en anti-ultraviolet-vermoë. Die metaalbehuising word bewerk deur presisie-CNC-bewerking met 'n nikkelgeplateerde anti-korrosie oppervlakbehandeling, met hoë hardheid, drukweerstand, draaiweerstand en 'n 360° elektromagnetiese afskermingsstruktuur. Beide behuisingtipes is toegerus met hoë-elastisiteit geïmporteerde silikoonrubber-seëlringe om stabiele waterdigte en stofdigte verseglingsprestasie te verseker.
1.2 Elektriese prestasieparameters
Gegradeerde stroom: 8 A vir 2/3/4-pen modelle, 5 A vir 5/8-pen modelle, 3 A vir 12-pen modelle. Gegradeerde spanning: 250 V wisselstroom/gelykstroom vir lae-pen konfigurasies en 125 V wisselstroom/gelykstroom vir hoë-pen konfigurasies. Die produk het ’n hoë dielektriese weerstandspanning van 2000 V wisselstroom (50 Hz, 1 minuut), sonder deurbraak of vonkoverslag onder oombliklike spanningstoot, wat betroubare oorspanningsisolasiebeskerming vir industriële stroombane bied. Die isolasieweerstand is ≥1500 MΩ by normale temperatuur en vogtigheid, wat doeltreffend teen stroomlek, kortsluiting en isolasie-ouerwordingsfailing as gevolg van hoë temperatuur en vogtige omgewings voorkom.
Die kontakweerstand word streng beheer om onder 5 mΩ te bly, wat ultra-laag-verlies stabiele oordrag van krag en seindata sonder vermindering, vertraging of vervorming bewerkstellig. Die geleiende penne is vervaardig uit hoogsuiwer suurstofvrye koperlegering met ’n goudgeplateerde oppervlakbehandeling, wat uitstekende geleidingseienskappe, weerstand teen oksidasie en korrosie het. Die meganiese en elektriese aansteekdienslewe oorskry 2 000 siklusse en behou stabiele elektriese prestasie na langdurige herhaalde aansteek- en voortdurende kragaanwendingbedryf.
1.3 Meganiese prestasieparameters
Die M12-standaard-draadverskruwingstorsie is 0,6 N·m tot 1,0 N·m, wat effektief teen losmaking en ontkoppeling as gevolg van langtermyn-toestelvibrasie en meganiese impak kan weerstaan. Die propkrag is eenvormig en gematig, wat dit gerieflik maak vir handmatige montering en toestelonderhoud. Die PCB-reguit- en hoekmonteer-tipes gebruik ’n versterkte speldvasmaakstruktuur wat nie maklik loskom of afval na raadlas nie, met uitstekende strukturele stabiliteit. Die produk kan aanhoudende hoëfrekwensievibrasie van 10 Hz–2000 Hz en oombliklike meganiese impak weerstaan, wat dit geskik maak vir langtermyn-vibrerende bedryf van outomatiese vervaardigingstoestelle en mobiele toestelle.
1.4 Omgewingsprestasieparameters
Werktemperatuurreeks: -40℃ tot +85℃; bergtemperatuurreeks: -50℃ tot +90℃. Die produk kan stabiel werk in ekstreme lae-temperatuur-vriesomstandighede, hoë-temperatuur-bakomstandighede en wisselende koue-en-warm-omstandighede sonder vervorming, krake of prestasievermindering. Dit kan teen langdurige 95% RH nie-kondenserende hoë-vogtigheid omgewings weerstaan, met uitstekende vogtigheidsbestand-, skimmelbestand- en anti-korrosie-vermoëns.
Die plastiekhuisvesie bereik IP44-stofbestand- en spatwaterbestand-beskermingsgraad, geskik vir binne-afgeslote omgewings en kommersiële intelligente toestelle. Die metaalhuisvesie bereik die industriële IP67-volstofbestand- en waterdigte beskermingsgraad, wat stofinvasie volkome kan isoleer en korttermyn-wateronderdompeling, reën-aantasting en mis-korrosie kan weerstaan, en volkome aan buite-ope-lug-omgewings en streng industriële werkswinkels aanpas.
Produkkenmerke en Kernvoordele
Ons M12-reeks-konnektors integreer drie installasiestrukture (draad soldering, reguit PCB-montasie, hoekige PCB-montasie) en dubbele behuisingopsies (plastiek/metaal), wat volledige dekking van installasiemetodes en toepassingsscenarios bied wat gewone enkelstruktuur-konnektors nie kan ewenaar nie. Hierdie multi-spesifikasie geïntegreerde ontwerp laat kliënte toe om die mees geskikte installasiemetode en materiaalkonfigurasie te kies volgens toestelstruktuur, installasieruimte, werkomgewing en begroting, wat produkpassingsbuigbaarheid en projekuniversaliteit aansienlik verbeter.
2.1 Geduifferensieerde installasiemetodes, volledige aanpassing vir alle scenarions
Die draad-loodverbindingtipe ondersteun handmatige bedrading ter plaatse sonder professionele gereedskap, wat dit buigsam is vir ingenieursinstallasie, toestelafstelling en naverkooponderhoud. Die reguit PCB-monteerbare tipe is geskik vir standaard vertikale paneelinstallasie, netjies en stewig, en ideaal vir massa-produksie van gestandaardiseerde toestelle. Die 90-graden regshoek-PCB-monteerbare tipe los die installasieprobleem op van nou ruimte en sykantbedrading, en pas perfek by kompakte toestelstrukture en beperkte monteringsruimte aan. Die drie installasiemetodes kom mekaar te staan en dek velddraadverbinding, vasgekapte paneelmontering en spesiale ruimte-uitreikvereistes.
2.2 Dubbele behuising opsioneel, gebalanseerde koste en industriële prestasie
Die plastiek behuising weergawe het 'n ligte, volledige isolasie en ultra-hoë koste-doeltreffendheid, sonder elektromagnetiese induksie-versteuring. Dit is die beste keuse vir binneshuise slim toerusting, kommerciële elektroniese produkte en gewone industriële beheerstelsels, wat kliënte help om hul totale vervaardigingskoste te verminder. Die metaal behuising weergawe het 'n hoë meganiese sterkte, IP67 hoëgraad water- en stofdigtheid, en 'n 360° alomvattende elektromagnetiese afskermingsfunksie, wat effektief buitelandse industriële elektromagnetiese klank kan isoleer, sein-skommeling en data-vervorming kan voorkom, en stabiele en akkurate oordrag van presisie-seine in sterk versteurde industriële omgewings verseker.
2.3 Stabiele Elektriese Oordrag & Hoë Kompatibiliteit
Uitgerus met goudgeplate hoë-presisie geleidende kontakte, het die M12-konnektorreeks ultra-laag kontakweerstand en uitstekende anti-oksidasieprestasie, wat 'n langtermyn stabiele kragvoorsiening en sein-oordrag sonder vermindering waarborg. Deur die internasionale standaard M12-draad en pen-definisie te gebruik, het al die modelle universele onderlinge verruilbaarheid, wat perfek saamgaan met wêreldwye hoofstroom M12-sokkels, kabels en ondersteunende toerusting, wat groot gerief bied vir toerustingvervanging en projekopgradering.
2.4 Hoë volhoubaarheid & lae onderhoudskoste
Alle materiale is halogeenvry, brandvertragend en omgewingsvriendelik, en voldoen aan die RoHS-internasionale standaarde. Die produk het ‘n baie wye temperatuurweerstand, skokbestandheid, waterdigtheid en anti-oueringeienskappe, en kan stabiel werk in verskeie komplekse industriële omgewings. Die versterkte strukturele ontwerp verminder doeltreffend die toestelvalkoers en die frekwensie van latere onderhoud, wat die leeftyd van eindtoestelle verleng en langtermynbedryfskoste vir kliënte bespaar.
Toepassingsskemas
Met diversifiseerde installasiemetodes, keuse van dubbele behuisingmateriale, stabiele elektriese prestasie en sterk omgewingsaanpasbaarheid, word ons M12-reekskontakte wyd gebruik in industriële outomatiseringsbeheer, slim IoT-sensorstelsels, nuwe-energie-toestelle, motor-elektronika, buitemoniteringssekuriteit, presisie-instrumente en gebou-intelligente ingenieursvelde.
Die draad-loodtipe word hoofsaaklik gebruik vir terplekke ingenieursverdraad, toestelherstel, ná-verkooponderhoud en nie-standaard aangepaste toestelle, en bied buigsame en gerieflike velddraadoplossings. Die reguit PCB-monteer-tipe is geskik vir gestandaardiseerde outomatiese toestelle, instrument-printplaatborde en massa-geproduseerde intelligente terminaalprodukte, en bewerkstellig netjiese en stabiele vasinstallasie. Die 90-graden hoek-PCB-monteer-tipe word wyd in kompakte toestelle, nou kasverdraad en sy-installasietoestelle toegepas, en los ruimte-uitreikprobleme op.
Die plastiek behuising weergawe word algemeen gebruik in binneshuise slim huis toestelle, kommersiële vertonings toerusting, gebou outomatisering en gewone industriële senserings sisteme. Die metaal afskerming weergawe is spesifiek vir harde industriële werkswinkels, sterk elektromagnetiese interferensie omgewings, buite alle weer toepassings moniterings toerusting en nuwe energie voertuig elektroniese sisteme, wat langtermyn stabiele bedryf van toerusting in komplekse omgewings verseker.
Algemene vrae (VVK)
V1: Watter installasie tipes ondersteun u M12 konnektore?
Ons M12 reeks dek drie hoofstroom installasie tipes: handbedryf draad soldering tipe, reguit vertikale PCB monteer tipe en 90-graad regte-hoek PCB monteer tipe, wat volledig veld bedrading, vas bord monteer en nou spasie installasie vereistes bevredig.
V2: Hoe om plastiek behuising en metaal behuising te kies?
Kunststofhuisvesting is ligter, goedkoop en volledig geïsoleer met IP44-beskerming, geskik vir binneshuise en nie-versteurende burgerlike en algemene industriële toepassings. Metaalhuisvesting het IP67-waterdigtheid, stofdigtheid en 360° elektromagnetiese afskermingsvermoë, ideaal vir buite-omgewings, vogtige en stofagtige werkswinkels en sterk-versteurende industriële gevalle.
V3: Wat is die verskille tussen reguit PCB- en hoek-PCB M12-konnektore?
Reguit PCB-konnektore word gebruik vir vertikale positiewe installasie met gereelde spasie, netjies en geskik vir standaard massa-produksie. 90-graden hoek-PCB-konnektore word gebruik vir sy-aansluiting en noue toestel-spasies, bespaar installasiespasie en pas aan spesiale strukturele toestelle aan.
V4: Watter draaddikte ondersteun die M12-draad-soldeer-tipe?
Dit ondersteun 16AWG tot 24AWG-standaard-gewinde koperdraade, kompatibel met die meeste industriële sein-draade en medium-krag kragdraade.
V5: Is u M12-konnektore internasionaal sertifiseer?
Ja, alle produkte het die CE- en RoHS-sertifikasies behaal, wat voldoen aan die EU se veiligheids- en omgewingsbeskermingsstandaarde en wêreldwye uitvoersal ondersteun.
V6: Steun jy aangepaste M12-konnektors?
Ons steun aangepaste pengetalle, spesiale groottes, spesiale behuisingmateriale en omgewingsbestandheidparameters om gepersonaliseerde projekvereistes te bevredig.
V7: Wat is jou lewerings- en naverkoopdiens?
Standaardprodukte is in voorraad met ’n leweringsperiode van 3–5 werkdae. Aangepaste bestellings neem 7–15 werkdae. Ons bied ’n 12-maande gehaltewaarborg en 24-uur aanlyn tegniese ondersteuning.
