câble avec prise aéronautique femelle à 4 broches vers connecteur aéronautique femelle à 10 broches, longueur de câble personnalisable

Remarque importante : Les performances antipoussière et étanches IP65 à IP67 ne sont garanties que lorsque les connecteurs sont entièrement assemblés et verrouillés. Les connecteurs femelles non branchés perdent toute capacité d’étanchéité. Ce câble de transition est conçu pour la transmission de signaux basse tension et pour l’interconnexion d’alimentation auxiliaire entre différentes interfaces aéronautiques. Il ne doit pas être utilisé dans un circuit principal d’alimentation haute intensité dépassant 5 A par conducteur. Des longueurs personnalisées non standard peuvent être soumises à une quantité minimale de commande. Veuillez confirmer l’affectation des broches et la cartographie du câblage avant de passer commande. Les deux extrémités de ce faisceau sont des douilles femelles ; les fiches aéronautiques mâles correspondantes doivent être fournies séparément par le client. Des bouchons de protection antipoussière sont recommandés pour les connecteurs non utilisés.

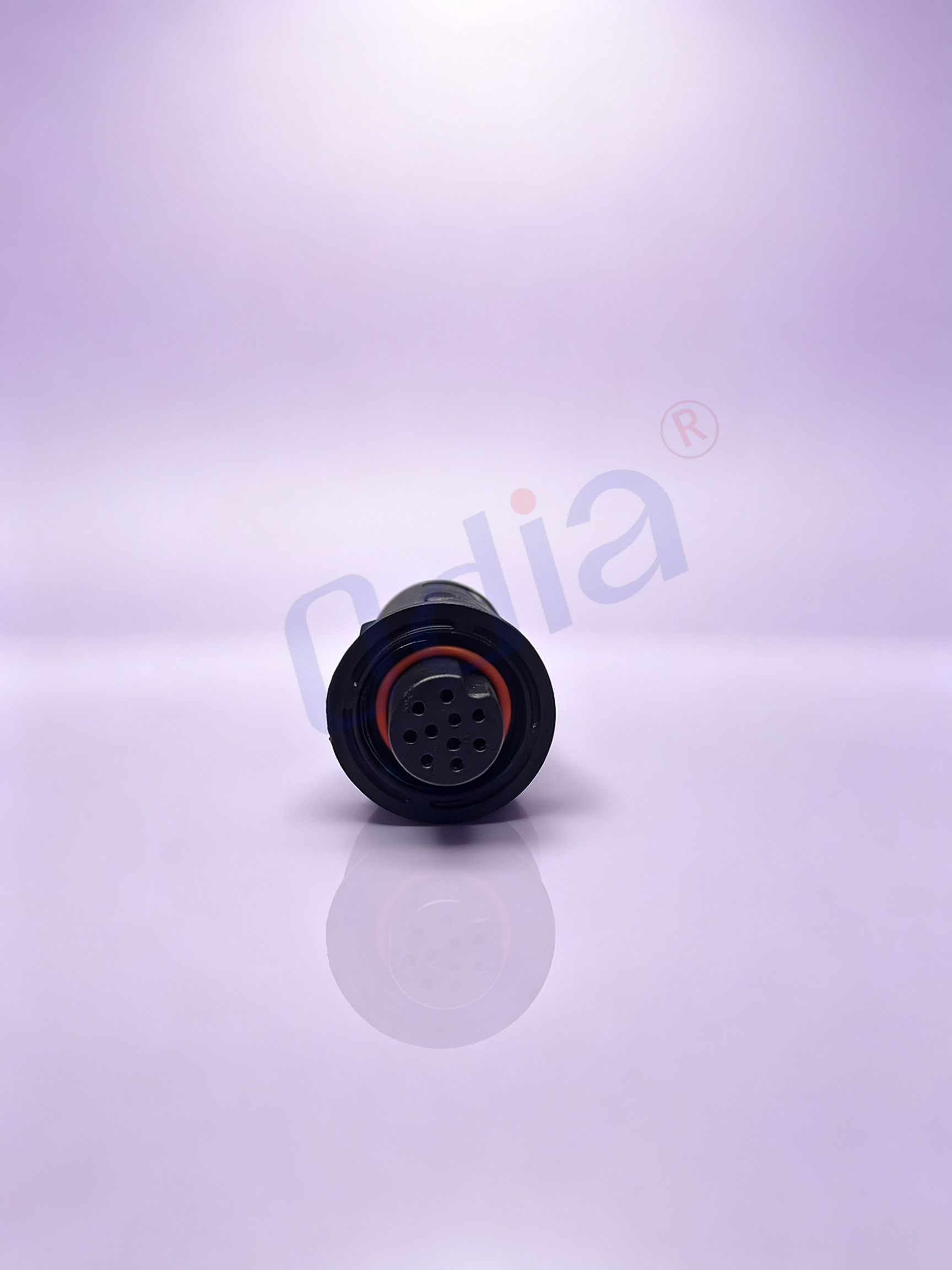

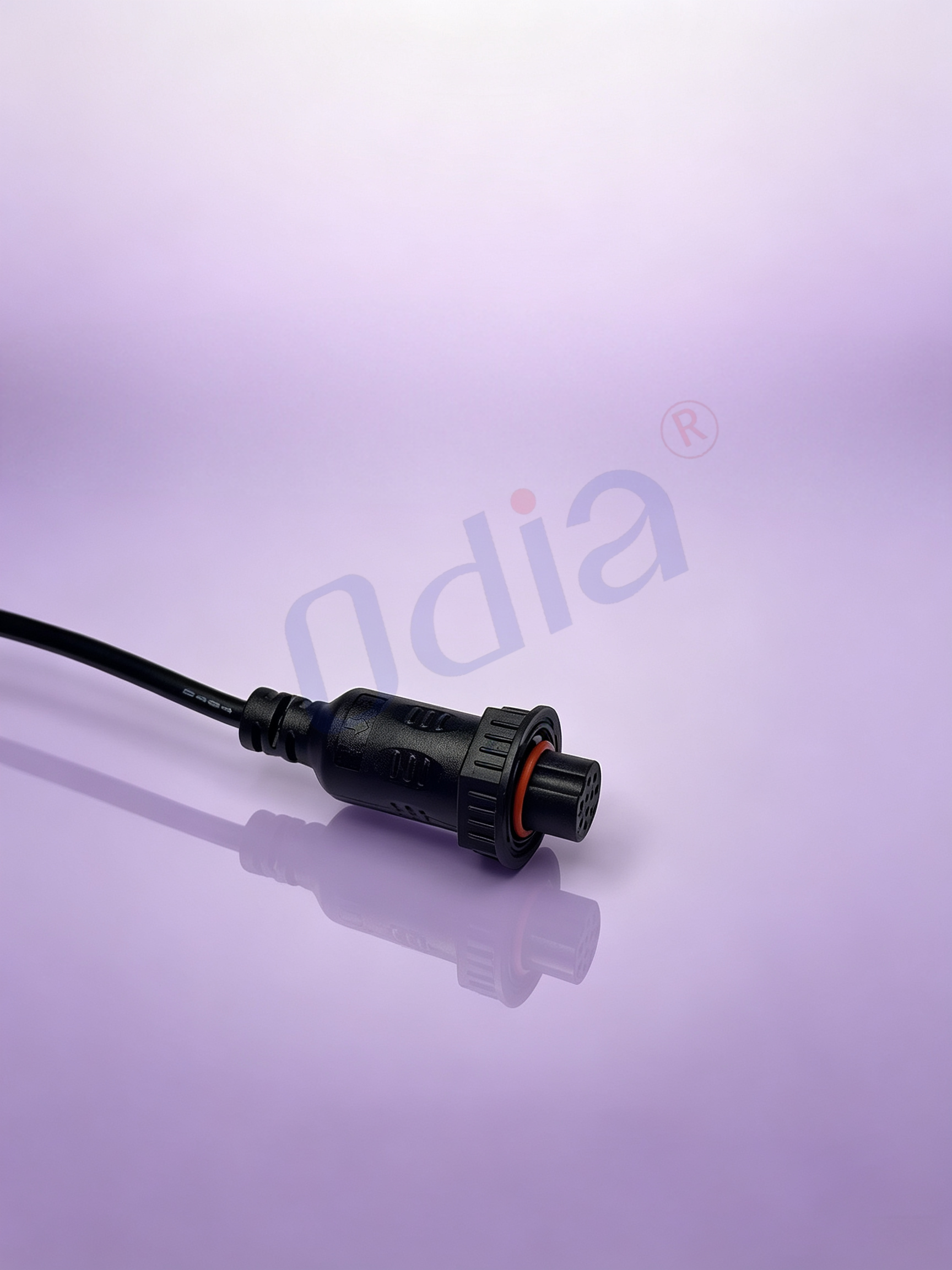

Ce câble de conversion préassemblé fabriqué en usine est équipé, à une extrémité, d’une prise femelle aviation à 4 broches de grande taille et, à l’autre extrémité, d’une douille femelle aviation à 10 broches, avec possibilité de personnalisation libre de la longueur totale. Il s’agit d’une solution professionnelle de câblage transinterface largement utilisée dans les équipements énergétiques nouveaux, les machines d’automatisation industrielle, les instruments de test et de mesure, ainsi que l’intégration de tableaux de commande complets.

Dans les applications d'ingénierie réelles, un grand nombre d'appareils sont équipés d'interfaces aéronautiques comportant différents nombres de broches. En l'absence de câbles de transition prêts à l'emploi, les techniciens sur site doivent acheter séparément des connecteurs aéronautiques et des câbles en vrac, puis effectuer manuellement sur place la coupe, le dénudage, la sertissage, la soudure, l'appariement des fils et les tests de continuité. Ce traitement manuel sur site comporte de nombreux risques cachés : mauvais ordre des fils, joints de soudure froids, pression de sertissage insuffisante, assemblage étanche inadéquat, contacts instables et taux de reprise élevé. Notre câble pré-terminé, testé en usine, résout efficacement ces problèmes, améliore la cohérence du câblage et renforce la fiabilité opérationnelle à long terme du système.

Tout d’abord, l’assemblage en usine normalisé et les tests électriques rigoureux garantissent des performances stables de conversion entre interfaces. Les deux connecteurs femelles aéronautiques sont sertis ou brasés dans un environnement de production contrôlé. Chaque câble terminé subit un test de continuité, une inspection de court-circuit point à point ainsi qu’un contrôle visuel de son apparence avant livraison. Le brochage et le câblage peuvent être réalisés strictement conformément aux schémas de câblage fournis par le client.

La qualité du soudage et du sertissage manuels sur site dépend fortement de l’habileté de l’opérateur, de l’état des outils et des conditions ambiantes. Des contacts défectueux ou des raccordements erronés apparaissent fréquemment après une période de fonctionnement de l’équipement. En adoptant notre faisceau pré-testé, les erreurs humaines liées au traitement sur site sont éliminées. Chaque unité conserve des performances électriques uniformes, réduisant ainsi considérablement les risques de panne potentielle de l’équipement. Les clients peuvent réaliser une connexion « plug-and-play » sans traitement secondaire des connecteurs ni des câbles.

Deuxièmement, les connecteurs aéronautiques à vis à filetage lourd offrent une résistance mécanique exceptionnelle et une grande adaptabilité aux conditions environnementales. La douille femelle aéronautique à 4 broches et la prise femelle aéronautique à 10 broches adoptent toutes deux une structure de verrouillage par filetage. Lorsqu’elles sont complètement serrées avec leurs fiches mâles aéronautiques compatibles, elles assurent un niveau de protection IP65 à IP67 contre la poussière et l’eau. Le boîtier en plastique renforcé résiste aux chocs mécaniques, au vieillissement ultraviolet en extérieur et à la corrosion par le brouillard salin côtier.

La conception à verrouillage par vis confère une capacité anti-vibration supérieure. Sous des vibrations continues dues à des opérations mécaniques, aux ventilateurs de refroidissement de l’onduleur ou à des équipements portables de test, elle empêche tout desserrage accidentel des connecteurs, garantissant ainsi une stabilité prolongée des boucles de signal et d’alimentation auxiliaire pendant un fonctionnement continu. Les contacts en alliage de cuivre plaqués or conservent une faible résistance de contact et une excellente résistance à l’oxydation, même dans des conditions industrielles humides.

Troisièmement, la longueur du câble est entièrement personnalisable afin de s’adapter aux diverses exigences en matière d’aménagement des sites. Les longueurs standard en stock sont de 2 m, 3 m, 5 m, 8 m et 10 m. Pour les distances de câblage spécifiques entre les ports des appareils, à l’intérieur des armoires ou le long des trajets de câblage sur site, la longueur totale du câble peut être adaptée précisément selon les mesures prises sur place par le client ou ses plans mécaniques. Cela évite le gaspillage de matériel lié à la coupe de câbles standard trop longs et prévient les retards de projet dus à une longueur insuffisante de câble. Le service personnalisé prend en charge aussi bien les commandes échantillons en petites quantités que la production en grande série pour les projets d’équipements complets par lots.

Quatrièmement, un câble multicœur haut de gamme prolonge la durée de vie du faisceau dans des conditions de fonctionnement complexes. Deux types de gaine sont disponibles : PVC et PUR. Le PVC offre une performance économique adaptée à la pose fixe à l’intérieur des armoires. La gaine PUR présente une excellente résistance aux huiles, à l’abrasion et à la fatigue liée aux pliages répétés, ce qui la rend adaptée aux scénarios impliquant un traînage fréquent, des pliages répétés et des projections d’huile. Les conducteurs en cuivre étamé multibrins assurent une bonne souplesse pour un acheminement aisé dans les espaces restreints des armoires, une installation sur supports de câbles ou un montage sur site avec pliage manuel. Une version blindée est disponible en option pour les applications à faible signal nécessitant une forte atténuation des interférences électromagnétiques. Toutes les matières premières respectent les normes environnementales RoHS ; une version sans halogène peut être fournie sur demande pour les projets d’exportation internationale.

Cinquièmement, cela réduit le cycle d’assemblage client et abaisse le coût global de production. Les fabricants d’équipements et les intégrateurs de systèmes évitent plusieurs procédures complexes, notamment la coupe des câbles, le dénudage des gaines, la séparation des conducteurs, la sertissage ou la soudure des contacts, le montage des connecteurs aéronautiques, la vérification de l’ordre des fils et l’inspection électrique. Le personnel d’assemblage doit uniquement effectuer des opérations d’enfichage et de fixation par vis. Le temps de travail par appareil diminue, et les variations de qualité liées au niveau d’expérience des opérateurs sont éliminées. Veuillez noter que les deux extrémités de ce faisceau sont des douilles femelles, qui ne peuvent pas être connectées directement entre elles. Des fiches aéronautiques mâles correspondantes sont nécessaires pour l’interconnexion avec les dispositifs terminaux. Les prises femelles inutilisées doivent être protégées par des bouchons anti-poussière.

Liste récapitulative des avantages fondamentaux :

• Faisceau de transition professionnel : douille aéronautique femelle à 4 broches (grand format) vers réceptacle aéronautique femelle à 10 broches, pour conversion d’interface entre connecteurs à nombre de broches différent
• Pré-assemblé en usine et inspecté électriquement à 100 % ; brochage et séquence de câblage personnalisables selon les plans fournis par le client
• Connecteurs aéronautiques à vis de verrouillage filetée ; indice de protection IP65 à IP67 lorsqu’entièrement accouplés avec les fiches mâles correspondantes
• Boîtier de connecteur haute résistance aux chocs ; contacts plaqués or pour prévenir l’oxydation et assurer un contact électrique stable
• Performances supérieures anti-vibrations, adaptées aux environnements industriels et aux applications liées aux nouvelles énergies soumis à des vibrations intenses
• Longueur totale du câble entièrement personnalisable, répondant aux divers besoins de distance de câblage sur site
• Gaine extérieure optionnelle en PVC ou en PUR ; conducteurs en cuivre étamé flexibles pour une pose aisée et des pliages répétés
• Construction blindée en option afin d’améliorer la capacité anti-interférences pour la transmission de signaux analogiques faibles
• Élimine les opérations de soudage, de sertissage et de fabrication de faisceaux sur site, améliore l’efficacité d’assemblage et réduit le taux de reprises
• Matières premières conformes à la directive RoHS ; option sans halogène disponible pour les projets d’équipements industriels destinés à l’exportation mondiale.

Ce câble de transition d’une prise femelle aviation à 4 broches vers une connectique femelle aviation à 10 broches est largement utilisé dans les équipements électriques à énergie nouvelle, les machines d’automatisation industrielle, les instruments de test et de mesure, l’intégration de tableaux de commande complets et le câblage sur mesure pour équipements spéciaux non standard.

1. Équipements photovoltaïques et de stockage d’énergie à énergie nouvelle

De nombreux onduleurs solaires, convertisseurs de stockage d’énergie et armoires de stockage d’énergie sont équipés d’interfaces aviation comportant des nombres de broches différents. Ce câble de transition permet l’interconnexion de signaux et d’alimentation auxiliaire entre des prises aviation à 4 broches et à 10 broches, prenant en charge le câblage interne des équipements ainsi que l’extension externe des signaux.

2. Machines industrielles et équipements d’automatisation

Les machines de traitement et les installations de production automatisées utilisent couramment des connecteurs circulaires de type aviation comme ports de signal externes. Ce faisceau de conversion fini résout les problèmes d’incompatibilité d’interface entre différents appareils, remplace les câblages manuels non structurés et améliore la fiabilité globale de la machine.

3. Instruments de test-mesure et de mise en service portables

Les équipements de test portables et les terminaux de débogage sur site sont souvent équipés de plusieurs types d’interfaces aviation. Des câbles de transition sur mesure, avec longueurs personnalisées, servent de faisceaux de raccordement adaptés à l’assemblage des instruments et au dépannage sur site.

4. Intégration de systèmes d’armoires de commande industrielle

Les intégrateurs de systèmes installent ce faisceau préfabriqué à l’intérieur des armoires complètes de commande industrielle. Il permet la conversion de signaux entre interfaces hétérogènes, accélère l’assemblage en série des armoires et garantit une cohérence du câblage pour chaque unité d’armoire.

5. Projets d’équipements sur mesure non standard

Pour l’automatisation sur mesure et les machines à usage spécifique, les incompatibilités d’interface entre modules surviennent fréquemment. Notre câble de transition aéronautique, dont la longueur est personnalisable, peut être fabriqué sur mesure pour répondre à des exigences spécifiques en matière de cartographie des broches et d’agencement mécanique.

6. Équipements de surveillance sur site extérieur

Les enregistreurs de données sur site et les terminaux de surveillance sur place utilisent des connecteurs aéronautiques pour leurs ports externes. Ce faisceau assure l’interconnexion des signaux entre différents modules de capteurs à l’intérieur d’enveloppes étanches. Les connecteurs aéronautiques conservent leurs performances étanches à la poussière et à l’eau lorsque leur accouplement est correctement réalisé.

Q1 : Les deux extrémités sont-elles des douilles aéronautiques femelles ? Puis-je les brancher directement l’une sur l’autre ?
R1 : Oui, les deux extrémités sont des réceptacles femelles. Elles ne peuvent pas être connectées directement l’une à l’autre. Des fiches aéronautiques mâles compatibles séparées sont nécessaires pour les raccorder aux interfaces de vos équipements cibles.

Q2 : Quel est le degré d’étanchéité à l’eau ? Le dispositif reste-t-il étanche si les connecteurs ne sont pas accouplés ?
A2 : La résistance IP65 à IP67 est obtenue uniquement lorsque chaque douille aviation femelle est complètement vissée et verrouillée avec sa fiche aviation mâle correspondante. Les prises femelles non connectées ne présentent aucune performance étanche. Des bouchons de protection antipoussière sont recommandés pour les connecteurs inutilisés.

Q3 : Puis-je personnaliser la séquence des fils et l’affectation des broches entre les extrémités à 4 broches et à 10 broches ?
A3 : Oui. Nous pouvons produire strictement conformément à votre schéma de câblage et à vos exigences d’affectation des broches. Veuillez fournir une spécification complète du câblage lors de la passation de votre commande. L’affectation personnalisée des broches est généralement disponible pour les commandes en volume.

Q4 : Puis-je obtenir une longueur de câble personnalisée quelconque ? Existe-t-il un seuil minimal de commande (MOQ) pour les longueurs non standard ?
A4 : La longueur totale du câble supporte une personnalisation complète. Les longueurs standard, telles que 2 m, 3 m ou 5 m, permettent une livraison d’échantillons en petites séries. Pour les longueurs spéciales non standard, un seuil minimal de commande s’applique ; veuillez en confirmer les modalités avec notre équipe commerciale.

Q5 : Quel est le courant nominal de chaque conducteur ? Ce câble peut-il être utilisé pour la transmission de puissance élevée dans un circuit principal ?
A5 : Le courant continu nominal par conducteur est de 5 A. Ce faisceau est destiné uniquement à la transmission de signaux et à l’alimentation auxiliaire basse tension. Ne pas l’utiliser pour des charges d’alimentation principale à fort courant dépassant 5 A par âme, afin d’éviter une surchauffe et des dommages permanents.

Q6 : Quelle est la différence entre une gaine en PVC et une gaine en PUR ? Quelle option dois-je choisir ?
A6 : Le PVC offre des performances économiques adaptées à une pose fixe à l’intérieur des armoires. La gaine en PUR présente une meilleure résistance aux huiles, à l’usure et à la fatigue liée aux pliages répétés ; elle est donc recommandée dans les conditions de travail impliquant des pliages fréquents, des traînées ou des projections d’huile.

Q7 : Le signal devient instable après l’installation ; quels points dois-je vérifier ?
A7 : Veuillez vérifier ces éléments clés : confirmez que les deux connecteurs aéronautiques sont bien vissés et verrouillés ; inspectez si les contacts sont contaminés ou oxydés ; vérifiez que la séquence des fils correspond aux exigences de l’équipement ; examinez la gaine du câble pour détecter des rayures ou des dommages ; pour la version blindée, assurez-vous que la mise à la terre de la couche de blindage est correctement réalisée. Remplacez le faisceau si vous constatez des dommages physiques.

Q8 : Des fiches mâles aéronautiques compatibles sont-elles incluses dans l’emballage ?
A8 : L’emballage contient uniquement ce câble de transition fini. Les fiches mâles aéronautiques correspondantes, les supports de fixation sur panneau ainsi que tout autre accessoire d’assemblage ne sont pas fournis. Les clients doivent se procurer les composants d’assemblage conformément à la conception de leur projet.

Q9 : Une version blindée est-elle disponible ? Dans quels cas dois-je choisir un câble blindé ?
A9 : La version blindée est en option. Optez pour une construction blindée lors de la transmission de signaux analogiques faibles dans un environnement fortement soumis aux interférences électromagnétiques. La version non blindée convient aux circuits numériques ordinaires et aux circuits d’alimentation auxiliaire, afin de maîtriser les coûts.

Q10 : Un matériau sans halogène peut-il être fourni pour les projets destinés à l’exportation ?
A10 : Oui. Une option de matières premières sans halogène peut être fournie sur demande afin de satisfaire les normes internationales d’approvisionnement en matière de protection de l’environnement pour les exportations d’équipements à l’étranger.

Merci d’avoir pris connaissance de la fiche produit du câble avec prise aviation femelle à 4 broches vers connecteur aviation femelle à 10 broches, longueur de câble personnalisable. Notre entreprise se concentre sur la R&D, la conception et la fabrication de connecteurs circulaires industriels pour aviation, d’ensembles de câbles M12, de faisceaux de transition pour énergies nouvelles, d’adaptateurs étanches à montage panneau et de solutions variées de faisceaux de câblage sur mesure. Nos produits sont largement fournis aux secteurs de la production photovoltaïque, des systèmes de stockage d’énergie, de l’automatisation industrielle, de la fabrication de machines et des équipements spéciaux.

Nous fournissons des câbles finis standards prêts à l’emploi, tout en proposant des services complets sur mesure : longueur de câble spécifique, brochage et séquence de fils personnalisés, choix entre version blindée ou non blindée, matériau PUR ou sans halogène, étiquettes de câble imprimées sur mesure.

Si vous avez des questions techniques concernant la confirmation des paramètres, les exigences en matière de cartographie des câblages, les demandes d’échantillons pour essais, les devis pour commandes en gros ou le développement de solutions de faisceaux sur mesure, veuillez contacter notre équipe commerciale et technique.

Notre portefeuille complet de produits comprend des faisceaux avec connecteurs aviation, des câbles assemblés M12, des adaptateurs étanches à fixation sur panneau, des câbles de transition de signal et des faisceaux de câblage sur mesure. Nous assurons les essais sur petits lots, la livraison en production de grande série et le développement personnalisé axé sur les projets.

Veuillez nous transmettre les informations relatives à votre demande, notamment le modèle du produit, la longueur requise du câble, la quantité commandée, l’environnement d’application et les exigences techniques particulières. Notre équipe commerciale et technique qualifiée vous répondra rapidement et vous fournira des recommandations techniques ciblées ainsi qu’un devis commercial officiel.
