4-Pin Groot Lugvaart Vroulike Sokkel na 10-Pin Lugvaart Vroulike Konnektor Kabel, Aanpasbare kabel-lengte

Belangrike nota: Die stofbestendige en waterbestendige prestasie van IP65-IP67 tree slegs in werking onder volledig ingepasde en geslote toestande. Nie-ingepasde vroulike konnektors verloor al hul waterbestendige vermoë. Hierdie oorgangskabel is ontwerp vir lae-volt-signaal-oordrag en aanvullende kragverbinding tussen verskillende lugvaartkonnektors. Gebruik dit nie vir hoë-stroom hoofkragkringte wat 5 A per kern oorskry nie. Nie-standaard aangepaste lengtes kan onderhewig wees aan ’n minimum-bestellinghoeveelheid. Bevestig asseblief die pen-toedeling en bedradingtoekennings voordat bestellings geplaas word. Beide terminale van hierdie kabelstel is vroulike sokkets; passende manlike lugvaartstukke moet deur kliënte afsonderlik verskaf word. Stofbeskermende doppe word aanbeveel vir nie-gebruikte konnektors.

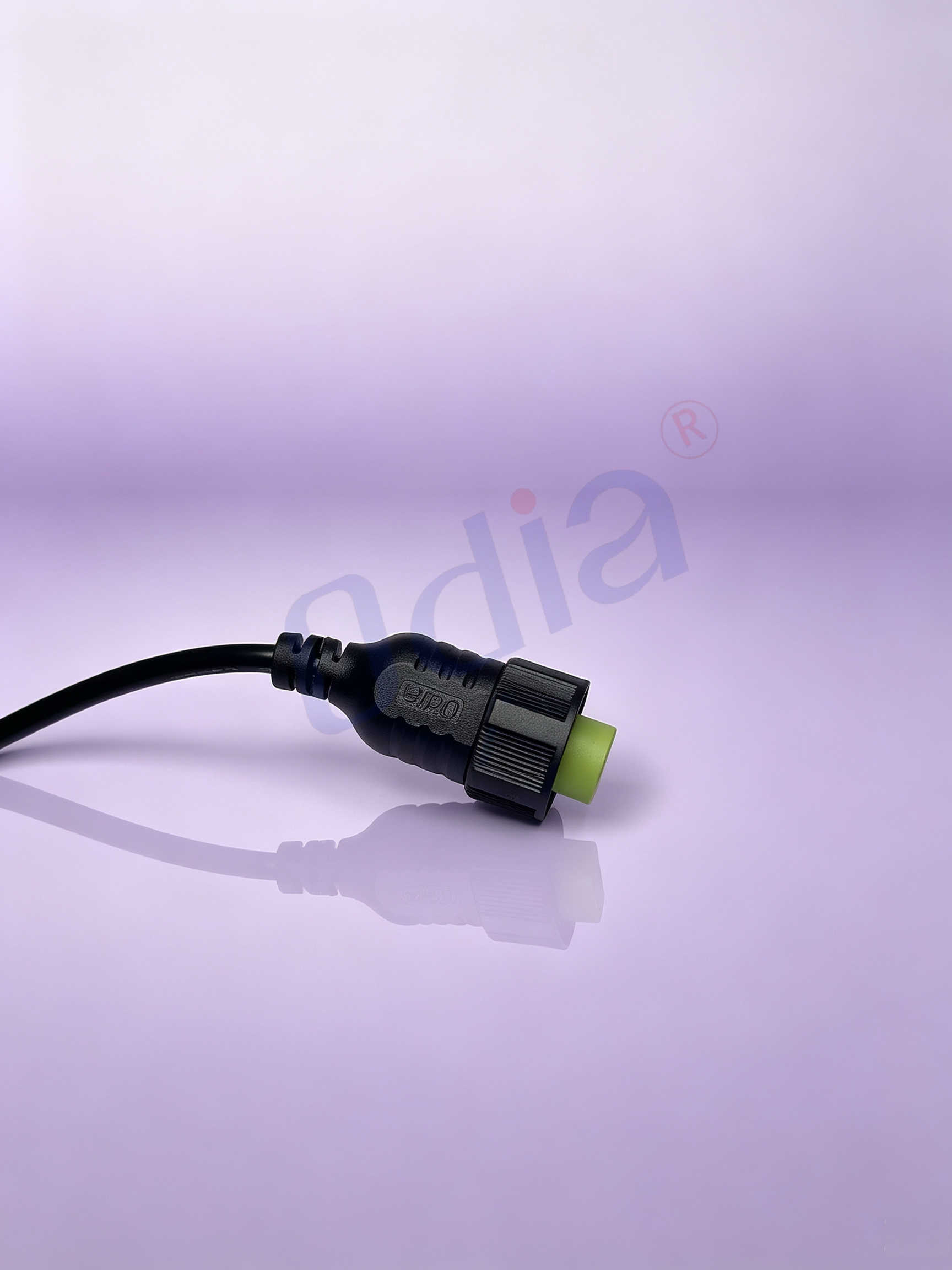

Hierdie fabriek-voorgemonteerde omskakelingskabel is vervaardig met ’n 4-pen groot lugvaart vroulike sokkel aan die een kant en ’n 10-pen lugvaart vroulike ontvanger aan die ander kant, en ondersteun arbitrêre aanpassing van die totale lengte. Dit is ’n professionele kruis-koppelingsoplossing wat wyd in nuwe-energie-toerusting, industriële outomatiseringsmasjinerie, toets- en meetinstrumente en integrasie van volledige stel beheerkabinette gebruik word.

In werklike ingenieurs-toepassings word ’n groot aantal toestelle met lugvaartkonnektore van verskillende pen-aantalle toegerus. Sonder gereedgemaakte oorgangskabels moet velddienswerkers afsonderlike lugvaartkonnektore en roumassakabels koop, en dan op die werf self sny, ontvlek, krimp, solder, draadverbindings doen en kontinuïteitstoetse uitvoer. Handmatige op-werfverwerking bring baie verborge risiko’s mee: verkeerde draadvolgorde, swak solderverbindinge, onvoldoende krimpdruk, ongeskikte waterdigte montering, onstabiele kontak en ’n hoë herwerkingskoers. Ons voor-af beëindigde, fabriek-getoetste kabel los hierdie probleme doeltreffend op, verbeter bedradingkonsekwentheid en verhoog die langtermyn betroubaarheid van stelselbedryf.

Eerstens verseker gestandaardiseerde fabriekmontage en streng elektriese toetsing stabiele oorkomstprestasie tussen verskillende koppelvlakke. Beide lugvaart-vroulike-konnektors word gekrimp of gelas in 'n beheerde vervaardigingsomgewing. Elke voltooide kabel gaan deur 'n kontinuïteitstoets, 'n pen-teen-pen kortsluitinginspeksie en 'n visuele voorkomsinspeksie voor lewering. Pen-uitleg en draadtoekennings kan streng volgens die kliënt se verskafde bedradingstekeninge vervaardig word.

Die gehandhaafde gehandigde las- en krimpkwaliteit op die werf word maklik deur die operateur se vaardigheid, toestand van gereedskap en werfomgewing beïnvloed. Swak kontak en verkeerde bedrading tree dikwels na 'n tydperk van bedryf van die toestel op. Deur ons voor-getoetste kabelbundel te gebruik, word mensgeïnduseerde foute wat tydens terreinverwerking ontstaan, uitgeskakel. Elke eenheid behou eenvormige elektriese prestasie, wat potensiële toestelfaalrisiko's aansienlik verminder. Kliënte kan 'n insteek-en-speel-koppeling bewerkstellig sonder sekondêre verwerking van konnektors en kabels.

Ten tweede verskaf swaarlast-draadskrif-veerlugskep-verbindingsstukke uitstaande meganiese sterkte en omgewingsaanpasbaarheid. Beide die 4-pen groot lugskep-vroulike sokkel en die 10-pen lugskep-vroulike ontvanger gebruik ’n draadskrif-veerstruktuur. Wanneer dit volledig vasgedraai word met die gepasde manlike lugskep-stopstukke, bereik hulle ’n stofbestandheid en waterdigtheid van IP65 tot IP67. ’n Versterkte plastiekhuis beskerm teen meganiese impak, buitelug-UV-ouing en soutmis-korrosie in kusgebiede.

Die skroef-veerontwerp lewer ’n uitstaande weerstand teen vibrasie. Tydens aanhoudende vibrasie wat veroorsaak word deur meganiese bedryf, omkeerder-koelventilators of draagbare toetsapparatuur, voorkom dit dat verbindingsstukke per ongeluk losraak, sodat stabiele sein- en byvoedingstrome vir langdurige, aanhoudende werking behou word. Goudgeplateerde koperlegeringkontakte handhaaf ’n lae kontakweerstand en weerstand teen oksidasie selfs onder vogtige industriële toestande.

Derde, volledig aanpasbare kabel-lengtes pas by verskeie werf-uitlaaistellingvereistes aan. Standaardvoorraadlengtes sluit in 2 m, 3 m, 5 m, 8 m en 10 m. Vir spesiale bedradingafstande tussen toestelpoorte, binne kasse of langs velddraadroetes, kan die totale kabellengte volgens die kliënt se op-site-meting of meganiese tekeninge aangepas word. Dit voorkom materiaalverspilling wat ontstaan wanneer standaardkabels wat te lank is, afgesny word, en verhoed projekvertraging wat veroorsaak word deur onvoldoende kabellengte. Die pasgemaakte diens ondersteun ook klein-batch-proefbestellings sowel as grootvolume-produksie vir groepvolledige-stel-toestelprojekte.

Vierdens, verleng die premium multi-kern kabelmateriaal die lewensduur van die kabelstel onder komplekse werkomstandighede. Twee buisopsies is beskikbaar: PVC en PUR. PVC bied koste-effektiewe prestasie vir vasgelegde binne-kabinetinstallasie. Die PUR-buis toon uitstekende oliebestandheid, slytbestandheid en buigmoegheidsbestandheid, wat dit geskik maak vir toepassings met gereelde sleepbewegings, herhaalde buiging en oliespat. Multi-draad, buigbare, geplated-kopergeleiers bied goeie buigprestasie vir gerieflike rigtingbepaling in nou kabinetruimte, kabelbakinstallasie en veldbuigmontasie. ’n Geskermde weergawe is opsioneel vir swak-signaaltoepassings wat hoë elektromagnetiese-versteuringonderdrukking vereis. Alle grondstowwe voldoen aan die RoHS-milieubeskermingsstandaarde; halogeenvrye materiaal kan op versoek verskaf word vir wêreldwye uitvoerprojekte.

Vyfdeens, dit verkort die kliënt se monteringsiklus en verminder die omvattende vervaardigingskoste. Toestelvervaardigers en stelselintegrators slaan verskeie ingewikkelde prosedures oor, insluitend kabelsnyding, omhulselskraagverwydering, draadafskeiding, kontakpers- of solderingswerk, lugvaartkonnektormontering, draadvolgordebepaling en elektriese inspeksie. Monteringspersoneel hoef slegs steek- en skroefsluitbewerkings te voltooi. Die werksure per toestel word verminder, en kwaliteitsverskuiwings wat veroorsaak word deur verskillende operateurs se vaardigheidsvlakke word vermy. Let asseblief op dat albei ente van hierdie kabelstel vroulike ontvangers is, wat nie direk met mekaar kan verbind word nie. Ooreenstemmende manlike lugvaartstekkers is nodig vir koppeling met eindtoestelle. Ongebruikte vroulike poorte moet met stofbestandige doppe bedek word.

Samevatting van kernvoordelelys:

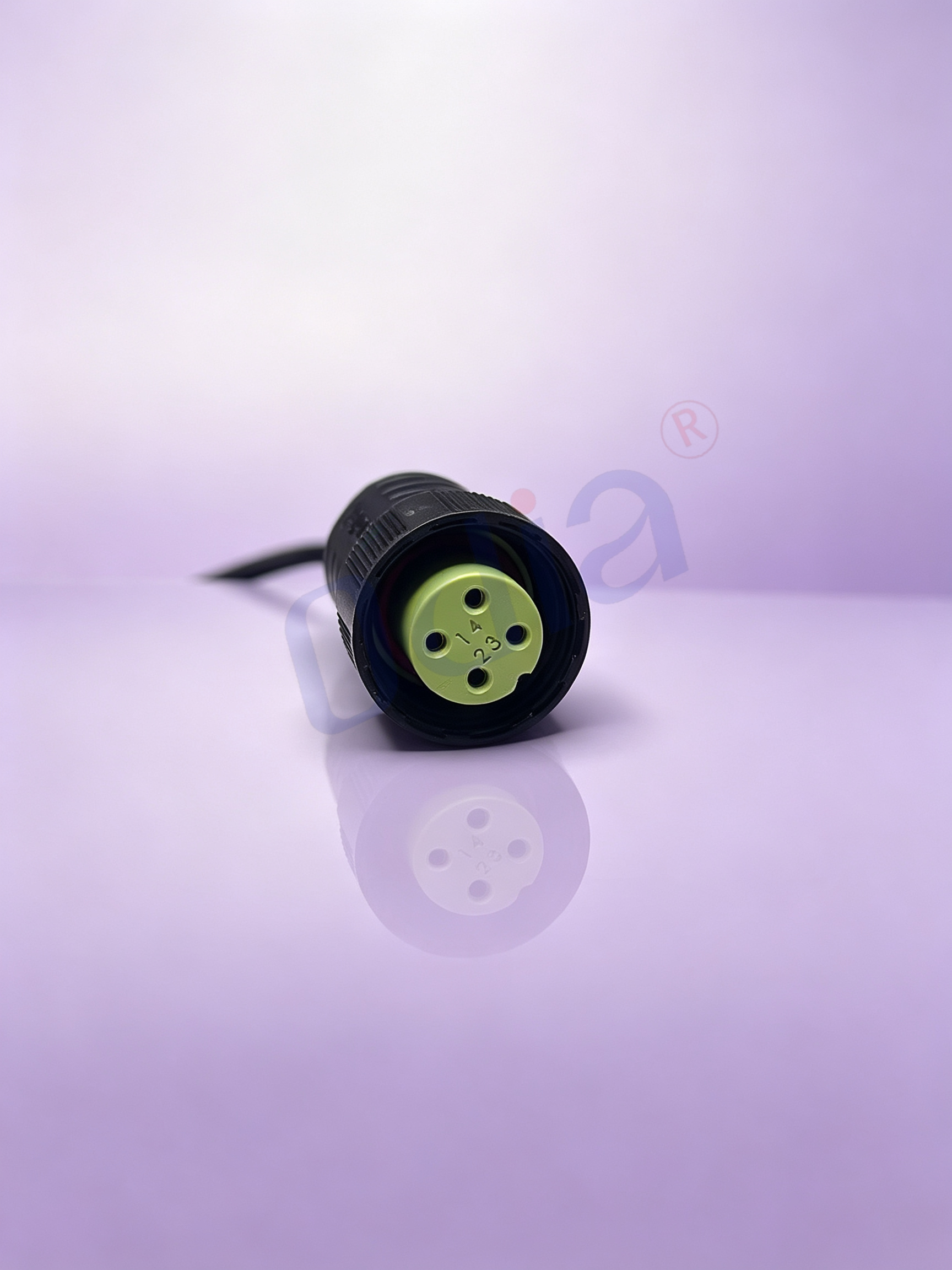

• Professionele oorgangskabelstel: 4-pen groot lugvaartvroulike sokkel na 10-pen lugvaartvroulike ontvanger vir oorkruispen-aantal koppelingsomsetting
• Fabriek-voorvervaardig en 100% elektries geïnspekteer, aanpasbare pen-uitset en draadvolgorde volgens kliënt se tekeninge
• Gewinde-skroefsluit lugvaartkonnektors, IP65-IP67-gradering wanneer volledig ingepas met ooreenstemmende manlike proppe
• Hoë-sterkte, impakbestendige konnektorhuis, goudgeplateerde kontakte vir anti-oksidasie en stabiele elektriese kontak
• Uitstekende anti-vibrasieprestasie, geskik vir vibrasie-gevoelige industriële en nuwe-energie werkomgewings
• Volledig aanpasbare totale kabel-lengte, voldoen aan verskeie terrein-bedrading-afstandvereistes
• Opsionele PVC / PUR buiteomhulsel; buigsame, ge-tin-kopergeleiers vir maklike installasie en herhaalde buiging
• Opsionele beskermde konstruksie om interferensie-weerstand vir swak analoog-signaal-oordrag te verbeter
• Verwyder solderwerk, krimpwerk en kabelbundel-vervaardiging op die terrein, verhoog monteringsdoeltreffendheid en verminder herwerkingskoers
• RoHS-nakomende grondstowwe, halogeenvrye opsie beskikbaar vir wêreldwye uitvoer van industriele toerustingprojekte

Hierdie 4-pen groot lugvaart vroulike sokkel na 10-pen lugvaart vroulike verbindingskabel word wyd gebruik in nuwe-energie kragtoerusting, industriële outomatiseringsmasjinerie, toets- en meetinstrumente, volledige stel beheerkabinet-integrasie en nie-standaard spesiale toerusting aangepaste bedrading.

1. Fotovoltaïese en energie-opslag nuwe-energie toerusting

Tallose sonkragomskakelaars, energie-opslagomskakelaars en energie-opslagkaste is toegerus met lugvaartkonnektore met verskillende penhoeveelhede. Hierdie oorgangskabel voltooi die sein- en aanvullende kragverbinding tussen 4-pen en 10-pen lugvaartpoorte, en ondersteun interne toerustingbedrading sowel as eksterne seinuitbreiding.

2. Industriële masjinerie en outomatiseringstoerusting

Verwerkingmasjinerie en geoutomatiseerde vervaardigingsfasiliteite gebruik dikwels sirkelvormige lugvaartkonnektore as buiteste seinpoeorte. Hierdie voltooide omskakelingskabelstel los koppelingsmismatchprobleme tussen verskillende toestelle op, vervang handgemaakte losse bedrading en verbeter die betroubaarheid van die hele masjien.

3. Toets- en meettoestelle en draagbare inbedryfstellingstoestelle

Draagbare toetstoestelle en velddiagnose-eindpunte word dikwels met verskeie soorte lugvaartkoppelinge uitgerus. Aangepaste-lengte oorgangskabels dien as gepaarde verbindingskabelstelle vir instrumentmontasie en terplekke-navorsing tydens onderhoud.

4. Integrasie van industriële beheerkabinetstelsels

Stelselintegrators installeer hierdie vooraf voltooide kabelstel binne volledige industriële beheerkabinette. Dit bewerkstellig kruiskoppelings-seinomset, versnel die groepmontasie van kabinette en waarborg konsekwente bedrading vir elke kabineteenheid.

5. Nie-standaard aangepaste toestelprojekte

Vir aangepaste outomatiese stelsels en spesiale doeleinde-masjinerie, kom dit dikwels voor dat die koppelvlakke tussen modules nie saamstem nie. Ons lengte-aanpasbare lugvaart-oorgangskabel kan spesifiek vervaardig word vir spesiale pen-toekennings- en meganiese uitlegvereistes.

6. Buitemedery-velmoniteringsuitrusting

Velmeterstelsels en terreinmoniteringsterminale gebruik lugvaartkonnektore vir buiteste poorte. Hierdie kabelstel bewerkstellig seinverbinding tussen verskillende sensormodule binne verseëlde toestelhuisse. Lugvaartkonnektore behou stofbestandheid en waterdigtheid onder korrekte koppelingstoestande.

V1: Is albei ente vroulike lugvaartkontakte? Kan ek die twee ente direk aan mekaar verbind?
A1: Ja, albei terminale is vroulike ontvangers. Hulle kan nie direk met mekaar verbind word nie. Afsonderlike passende manlike lugvaartstukke is nodig om aan jou teikenapparaatkoppelvlakke te verbind.

V2: Wat is die waterdigheidsgradering? Sal dit steeds waterdig bly as die konnektore nie gekoppel is nie?
A2: IP65-IP67-gradering word slegs bereik wanneer elke vroulike lugvaartkontakdoos volledig met sy ooreenstemmende manlike lugvaartstekker vasgeskroef is. Ongepaarde vroulike poorte het geen waterdigte prestasie nie. Stofbestande beskermende doppe word aanbeveel vir ongebruikte konnektors.

V4: Kan ek die draadvolgorde en pen-toedeling tussen 4-pen- en 10-pen-uiteindes aanpas?
A3: Ja. Ons kan streng volgens jou bedradingsskema en pen-toedelingsvereistes vervaardig. Verskaf asseblief die volledige bedradingsspesifikasie tydens bestelling. Aangepaste pen-toedeling is gewoonlik beskikbaar vir groot bestellings.

V4: Kan ek ’n willekeurige aangepaste kabel-lengte kry? Is daar ’n minimum-bestelhoeveelheid (MOQ) vir nie-standaard lengtes?
A4: Die totale kabel-lengte ondersteun volledige aanpassing. Standaardlengtes soos 2 m, 3 m en 5 m ondersteun klein-batch-monsterlewering. Nie-standaard spesiale lengtes is onderhewig aan ’n minimum-bestelhoeveelheid; bevestig dit asseblief met ons verkoopspan.

V5: Wat is die nominaal-stroom van elke kern? Kan hierdie kabel vir hoë-krag hoofkring-oordrag gebruik word?
A5: Die gewaardeerde aanhoudende stroom per geleier is 5 A. Hierdie kabelstel is slegs bedoel vir sein-oordrag en lae-spanningsbykragvoorsiening. Gebruik dit nie vir hoë-stroom hoofkraglas wat 5 A per kern oorskry nie om oorverhitting en permanente skade te voorkom nie.

V7: Wat is die verskil tussen PVC- en PUR-buigmantel? Watter opsie moet ek kies?
A6: PVC lewer koste-effektiewe prestasie vir vaslê binne kasse. Die PUR-buigmantel het beter oliebestandheid, slytbestandheid en buigmoeheidbestandheid, en word aanbeveel vir werkomstandighede met gereelde buiging, sleep en oliespat.

V7: Die sein word onstabiel na installasie; watter punte moet ek kontroleer?
A7: Asseblief kontroleer hierdie sleutelitems: bevestig dat albei lugvaartkonnektore volledig vasgedraai is; ondersoek of kontakte besoedel of geoksideer is; verifieer dat die draadvolgorde aan die toestelvereistes voldoen; kontroleer die kabelmantel vir krabbe of beskadiging; vir die geskermde weergawe, bevestig behoorlike grondverbinding van die skerm-laag. Vervang die kabelstel indien fisiese beskadiging gevind word.

V8: Is die ooreenstemmende manlike lugvaartstukke in die pakket ingesluit?
A8: Die pakket bevat slegs hierdie voltooide oorgangskabel. Ooreenstemmende manlike lugvaartstukke, paneelmonteerbasisse en ander bypassende toebehore word nie ingesluit nie. Kliënte moet die bypassende komponente volgens die projekontwerp voorberei.

V9: Is die geskermde weergawe beskikbaar? Wanneer moet ek die geskermde kabel kies?
A9: Die geskermde weergawe is opsioneel. Kies die geskermde konstruksie vir swak analoogseinale oordrag onder sterk elektromagnetiese-storingomstandighede. Die nie-geskermde weergawe is geskik vir gewone digitale-sein- en hulpkragkringe vir kostebeheerdoeleindes.

V10: Kan halogeenvrye materiaal verskaf word vir uitvoer-georiënteerde projekte?
A10: Ja. 'n Halogeenvrye grondstofopsie kan op versoek verskaf word om aan internasionale omgewingsbeskermingsinkoopstandaarde vir buitelandse toerustinguitvoere te voldoen.
