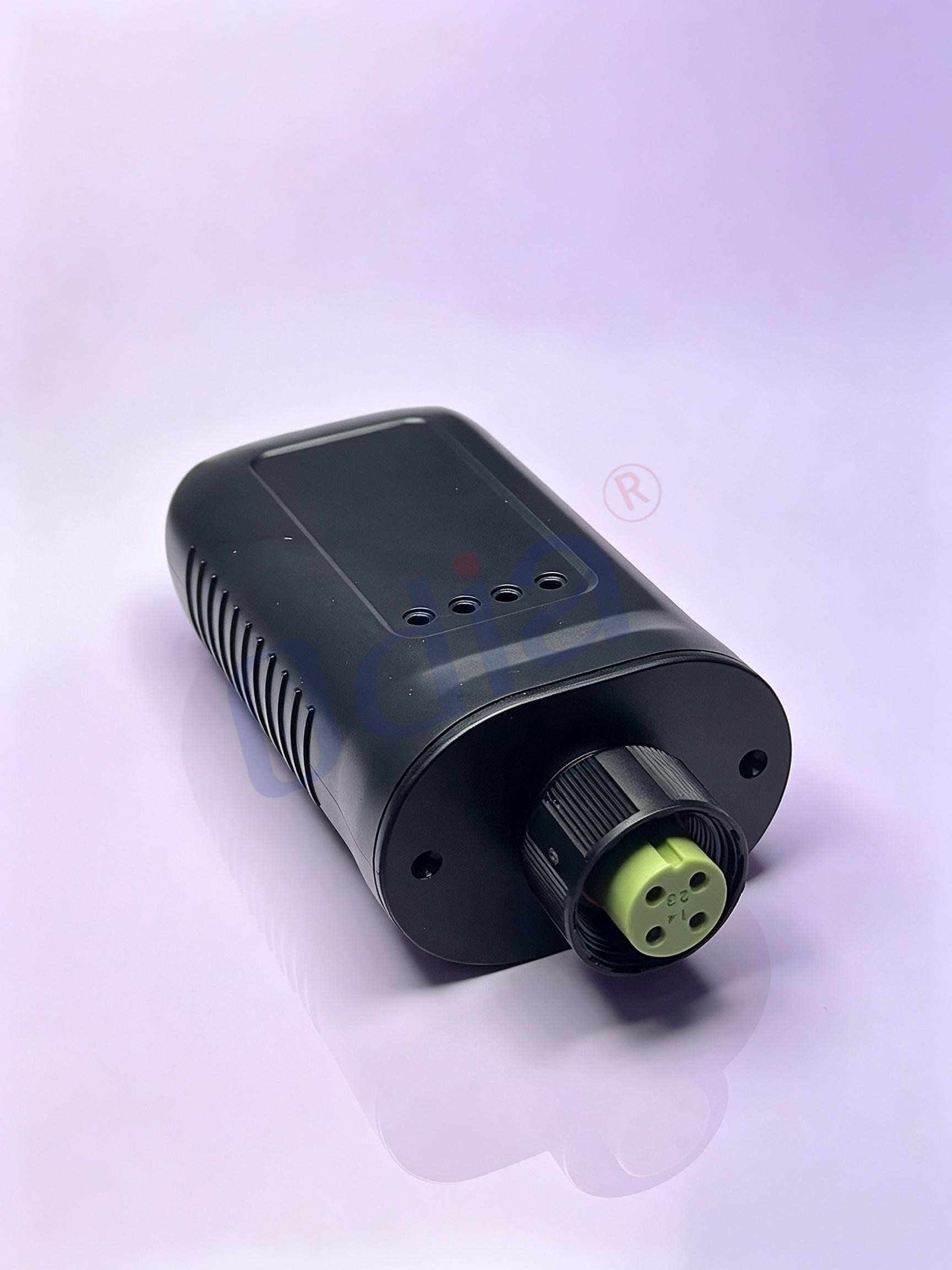

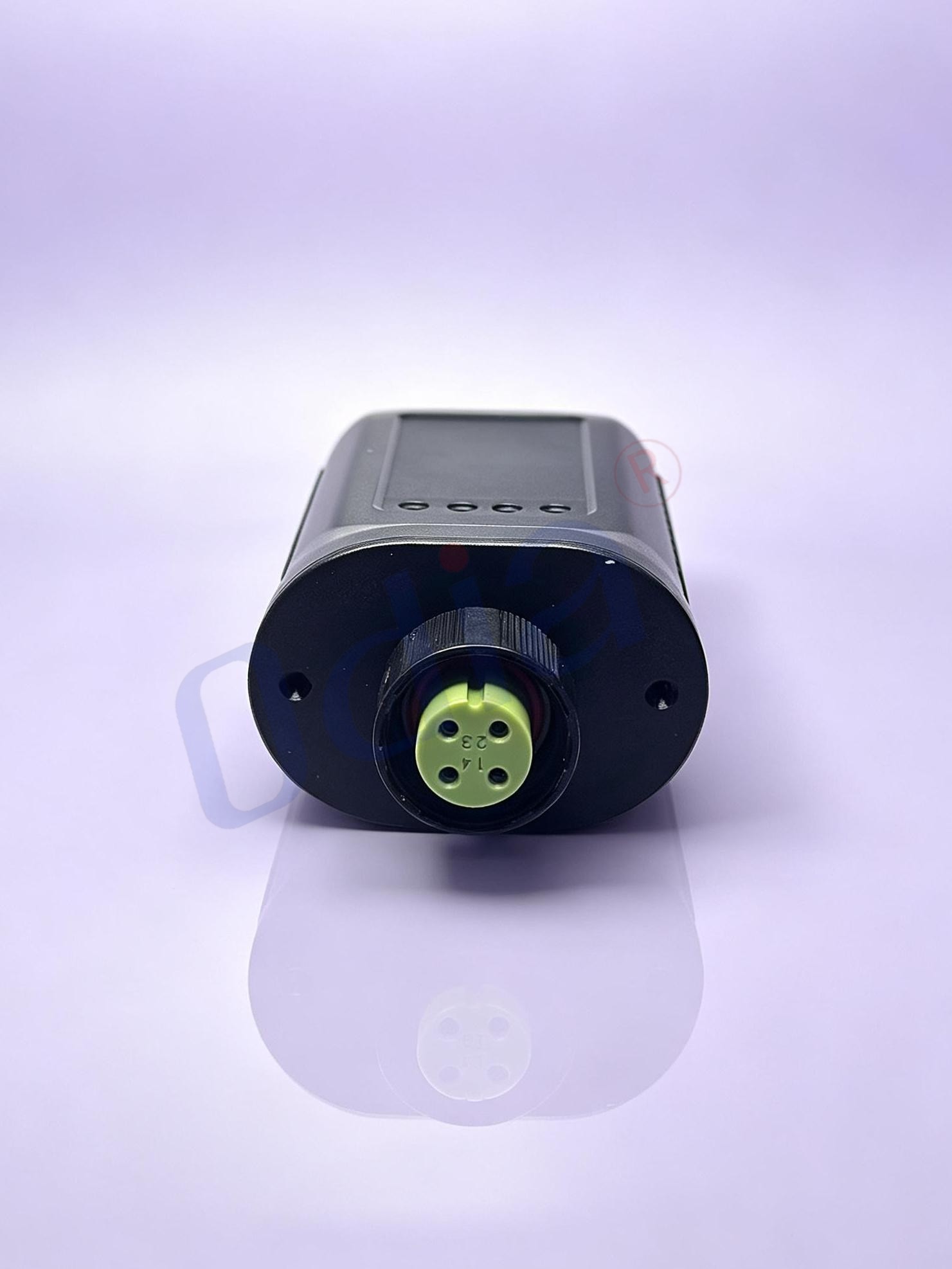

Jinlang 4-pins dataopsamlingsadapter med integreret hus

Vigtig bemærkning: IP67-vandtæthed og støvtæthed garanteres kun ved korrekt montering. Gummipakningen skal ligge fladt mellem flangen og kabinetpladen, og det tilsvarende standard M19-A-kode 4-polige male-stik skal skrues helt på og strammes ordentligt. Forkert stramningsmoment, forskydet pakning eller ikke-standard tilsvarende stik kan føre til vand- og støvindtrængen samt beskadigelse af interne signalkontakter. Denne Jinlang 4-polige dataopsamlingsadapter bruges specifikt til inverterdataopsamling, sensorsignalopsamling og feltfejlfinding. Den må ikke anvendes til højstrømsstrømstyringer, der overstiger 4 A pr. kontakt. Den ribbede beholder sikrer passiv varmeafledning under vedvarende signalopsamling.

Denne Jinlang 4-polige dataopsamlingsadapter er en specialtilpasset industrielt panelmonteret signalkomponent, der er udviklet specifikt til dataindsamling i forbindelse med Jinlang-solcelleomformere og solcellekraftværker. I modsætning til de løse, ubeskyttede M19-stik, der sælges på markedet, leveres denne enhed som en fuldt formonteret færdigmontage, der integrerer en M19 4-polig A-kode kvindelig modtager, en gevindlåsningsmekanisme og et stort beskyttende yderhus i én komplet enhed. Installatører skal blot trække den gevindlåsede forbindelseshoved gennem det forudborrede hul i skabet og stramme låsemøllen for at fuldføre panelinstallationen. Der kræves ingen kompliceret manuel montage af spredte pakninger, isolatorer og bagskelle. Dette reducerer effektivt fejl ved lokal montage i forbindelse med masseproduktion af solcelleskabe. Produktet løser almindelige brancheproblemer såsom ustabile dataopsamlingsignalers årsag i form af støv, fugt og salttåge, kompliceret feltforbindelse, høj fejlrate for udsatte opsamlingsporte samt lav monteringseffektivitet på produktionslinjerne for omformer-skabe.

For det første sænker fabriksmæssig forintegreret, alt-i-et-struktur monteringsvanskeligheden og fejlrisikoen på stedet. Mange konventionelle M19-panelmonterede løsninger kræver, at arbejdere samler separate stik, tætningsring og bagsidekabinet trin-for-trin på produktionsstedet. Forkert justerede tætningsringe eller manglende reservedele fører direkte til vanddamptrængning og tidlig produktfejl. Denne Jinlang 4-polige dataopsamlingsadapter udfører alle interne monteringsprocesser i kontrollerede fabriksværksteder. Endbrugere udfører kun simple panelmonteringsoperationer. Det store, sorte ydre kabinet giver pålidelig mekanisk beskyttelse mod stød for de bagvedliggende kabelforbindelser inden i skabet og forhindrer, at krimpet eller loddede signalkabler ridser eller beskadiges under transport af skabet og ved installation på stedet. Ribbestrukturen på kabinettsiden forbedrer passiv varmeafledning under længerevarende, kontinuerlig dataopsamling. For masseproduktion af Jinlang-inverterskabe forkorter denne integrerede design monteringscyklussen og reducerer manuelle produktionsomkostninger.

For det andet tilpasser IP67-klassens dobbelttætnings-vand- og støvfaste egenskaber sig til den krævende miljøbetingede fotovoltaiske feltmiljø. Efter standardpanelinstallation og fuldstændig sammenkobling med det tilsvarende 4-polige M19-A-kode-mandlige stik opnår forbindelsesdelen IP67-beskyttelsesniveauet. Den er fuldstændig støvtæt og kan tåle kortvarig nedsænkning i et meter dybt vand i 30 minutter. Der er indbygget dobbelte gummisealingstrukturer både på panelmonteringsfladen og på gevindforbindelsesgrænsefladen. Dette blokerer effektivt mod regnspæt, dugdannelse, værkstedsoliedampe, metalstøv og kystnær salttågeerosion. På faktiske fotovoltaiske kraftværkssteder oxideres og korroderes udsatte dataindsamlingsgrænseflader let af fugtig luft udendørs, hvilket resulterer i ustabile indsamlingssignaler, datatab eller endda kortslutningsfejl. Denne panelmonterede indsamlingsadapter udvider den interne indsamlingssignalkontakt til kabinetets ydre overflade med pålidelig tætningsydelse og forbedrer dermed markant den langevarende driftsstabilitet af inverterens dataindsamlingsfunktion.

For det tredje leverer guldpladerede kontaktterminaler stabil overførselsydelse for akquisitionssignaler. Kontakter af kobberlegering med høj ledningsevne og guldpladning sikrer lav kontaktmodstand også ved langvarig drift. Den guldpladerede lag giver fremragende modstandsdygtighed mod oxidation, selv i miljøer med høj luftfugtighed som fx udendørs kraftstationer. Denne M19 A-kode 4-polige akquisitionsadapter understøtter digitale kommunikationssignaler, analoge sensorakquisitionssignaler samt en ekstra lavspændingsforsyning. Den kan samarbejde med Jinlang-invertere for at muliggøre realtidsindsamling af driftsparametre, udstyrsstatusdata og miljømålingsdata. Skruelåsningens gevindkoblingsstruktur giver fremragende vibrations- og støddæmpningsevne. Under den vedvarende mekaniske vibration, som fremkaldes af inverterventilatorer og andet udstyr på stedet, forhindrer gevindskruelåsningen utilsigtet løsning af stikforbindelsen – et fænomen, der ofte opstår ved tryk-på/træk-bort-konnektorer – og sikrer dermed en uafbrudt dataindsamlingskreds for fotovoltaisk system.

Fjerde: Fleksibel montering af skruemøtrikpanel opfylder forskellige kabinetdesignkrav. Den understøtter paneltykkelse fra 1 mm til 8 mm. Den kan monteres på metalstål-kabinetter, aluminiumskapsler og plastikstyringskasser. Skruefastgjort låsemøtrik sikrer stabil klemmekraft på paneloverfladen. Den er anvendelig både til ny invertermasseproduktion og til feltopgradering samt eftermontering af eksisterende, i drift værende fotovoltaiske udstyr. Driftstemperaturintervallet er bredt for at tilpasse sig udendørs kraftstationer – både ved kolde, lavtempererede udendørs forhold og inden i forseglede kabinetter med varmeophobning. Alle råmaterialer overholder RoHS-miljødirektiverne og opfylder komponentindkøbskravene for eksportorienterede fotovoltaiske inverterprojekter.

Femt, det optimerer på-stedet-ibrugtagning og dataindsamlingsarbejdsgang for fotovoltaiske stationer. Traditionelle indbyggede indsamlingsskranke kræver, at teknikere gentagne gange åbner de forseglede inverterkabinetdøre for at tilslutte og læse data. Hyppig åbning af kabinetdøren ødelægger den oprindelige kabinetniveaus forsegling og udsætter de indvendige hovedkortkredsløb for udendørs støv og fugt. Ved at anvende denne panelmonterede 4-pins dataindsamlingsadapter kan feltteknikere tilslutte indsamlingskabler direkte uden for kabinetet uden at åbne kabinetkroppen. Læsning af udstyrets status, justering af parametre og download af data kan udføres bekvemt. Det reducerer uventet udstyrsnedetid og nedsætter risikoen for forurening af indvendige kredsløb.

Oversigt over kernefordele:

• Fabriksmonteret, integreret husstil M19-indsamlingsadapter – ingen manuel montering af løse dele
• IP67-dobbelttæt vand- og støvbestandig, egnet til krævende udendørs miljøer på solcellekraftværker
• Guldpladerede kobberkontakter, modstandsdygtige over for oxidation, sikrer stabile analoge og digitale dataopsamlings signaler
• Skruelåsningsforbindelsesdesign med gevind, fremragende vibrationsbestandighed under inverterens driftsbetingelser
• Ribbet beskyttende kabinet med passiv varmeafledningsfunktion til bagområdet for signalkabler
• Understøtter dataindsamling fra solcelleinvertere, transmission af sensorsignaler samt maks. 4 A lavspændingshjælpestrømforsyning
• Panelmontering med gevindlåse møtrik, kompatibel med metal- og plastpaneler med tykkelse fra 1–8 mm
• Stor temperaturtilpasningsevne i omgivelserne, egnet til udendørs solkraftværksanvendelse
• Råmaterialer i overensstemmelse med RoHS-direktivet, opfylder indkøbsstandarderne for globale eksportprojekter inden for solcelleteknologi
• Undgår hyppig åbning af kabinettet, forenkler feltbaseret dataindsamling og lokal igangsætningsarbejde

Denne Jinlang 4-polige dataopsamlingsadapter med integreret kabinet er specielt udviklet til den nye energi-fotovoltaiske industri og anvendes primært i anvendelsesscenarier, der kræver eksterne tætte dataopsamlingsgrænseflader til solinvertere og kraftværkskabinetter.

1. Jinlang-nettilsluttede solinverterkabinetter

Nettilsluttede solinvertere kræver forudreserverede eksterne grænseflader til indsamling af driftsdata, statusovervågning og lokalt fejlfinding. Installer denne 4-polige dataopsamlingsadapter på inverterkabinetets panel for at udvide de interne opsamlings signaler til kabinetets yderside. IP67-tætningskonstruktionen beskytter signalkontakterne mod udendørs dug, støv og salttåge. Feltteknikere kan tilslutte opsamlingskabler uden for kabinetet uden at åbne inverterens kabinet for at få adgang til realtidsdriftsdata fra fotovoltaisk inverter. Den egner sig til distribuerede tagmonterede fotovoltaiske stationer og store markmonterede solkraftværker.

2. Fotovoltaisk kraftværks dataopsamlingskabinet

Centraliserede dataopsamlingskabinetter inden for solkraftværker kræver flere eksterne signalkabler til at forbinde strengsensore, strålingsensore og temperatur-fugtighedssensorer. Denne robuste M19-baserede opsamlingsadapter sikrer stabil signaladgang. Den integrerede beskyttende kabinetminimerer risikoen for skade på bagvedliggende kabler under transport og byggepladsopstilling, hvilket forbedrer pålideligheden af helstationsdataindsamling.

3. Energilager- og fotovoltaisk hybridkabinet

Sol-lager-hybride udstyr kræver dataudveksling mellem inverter, batteristyringssystem og eksterne overvågningsterminaler. Denne 4-pins opsamlingsadapter fungerer som en tæt ekstern signalgateway, der transmitterer inverterens driftsdata og systemstatusinformation. Tråd-låsningsantivibrationsfunktionen gør den velegnet til vibrationsmiljøer forårsaget af køleventilatorer i hybride kabinetter.

4. Udendørs miljøovervågningsterminal til PV-værk

Overvågningsenheder til miljøovervågning på stedet for solkraftværker indsamler data om belysning, omgivende temperatur, moduloverfladetemperatur og vindhastighed. Denne IP67-klassificerede akquisitionsadapter sikrer en stabil forbindelse til eksterne sensorer og kan klare komplekse udendørs vejrforhold såsom sollys, regn og dug.

5. Solcelleindustri – Bærbart fejlfindingssæt til brug på stedet

Bærbare idriftsættelsesinstrumenter, som vedligeholdelses- og driftsteknikere bruger på solcellesider, anvender denne akquisitionsadapter som ekstern signalport. Forintegreret kabinet forenkler monteringsprocessen for instrumentet og forbedrer udstyrets modstandsdygtighed over for miljøpåvirkninger under feltarbejde.

6. Industriel styringsskab til decentraliserede nyenergisystemer

Distribuerede fotovoltaiske og små sol-lagerprojekter bruger stedets industrielle kontrolskabe. Denne panelmonterede akquisitionsadapter muliggør ekstern tæt signaladgang og undgår forurening af interne kredsløb som følge af hyppig åbning af skabet under rutinemæssig inspektion og aflæsning af data.

Q1: Hvilken type stik har denne Jinlang 4-polige dataakquisitionsadapter? Kan jeg bruge en M19 D-kode-stikplugs til sammenkobling?
A1: Denne adapter anvender en M19 A-kode 4-polig kvindelig modtager. Vælg venligst kun standard M19 A-kode 4-polig mandlig stikplug til sammenkobling. M19 D-kode er til Ethernet-kommunikation og kan ikke kombineres med dette produkt, hvilket vil føre til dårlig kontakt og signalfejl.

Q2: Under hvilke betingelser opnår denne adapter IP67-vandtæthedsgraden? Kan den køre under permanent nedsænkning i vand?
A2: IP67-ydeevnen opnås kun, hvis panelinstallationen udføres korrekt, gummipakningen er anbragt fladt, og den maskuline M19-A-stikforbindelse er helt skruet fast. Den understøtter kortvarig nedsænkning i et meter dybt vand i 30 minutter og er velegnet til brug ved regnspæt, dug og støvfyldte kraftværksmiljøer. Den er IKKE beregnet til langvarig brug under vand. En forskydet pakning eller utilstrækkelig stramningstorque vil gøre vandtætheden ugyldig.

Q3: Hvad er den maksimale nominelle strøm pr. kontakt? Kan den anvendes til høj-effekt strømoverførsel?
A3: Den nominelle kontinuerlige strøm pr. enkelt kontakt er 4 A. Dette produkt er fokuseret på signalfangst og lavspændings hjælpeforsyning. Anvend det IKKE til strømoverførsel med høj strøm, der overstiger 4 A. Overstrømsbelastning vil medføre overophedning og permanent beskadigelse af kontaktterminalerne.

Q4: Hvilke paneltykkelsesområder er acceptabelle?

A4: Anvendelige paneltykkelsesområder fra 1 mm til 8 mm, egnet til stålmetalsskab, aluminiumspanel og plastomkreds. Bekræft den faktiske skabstykkelse før boring af monteringsåbning.

Q5: Indeholder produktet en kompatibel M19-mandlig stikforbindelse og en akquisitionssignalkabel?
A5: Kun Jinlang 4-pins dataakquisitionsadapterens krop leveres. Kompatible M19-mandlige stikforbindelser og akquisitionkabler er ikke inkluderet i pakken. Kunderne skal købe passende kabler og stikforbindelser i henhold til de faktiske projektkrav.

Q6: Hvad er det driftstemperaturområde for denne akquisitionsadapter?
A6: Den kan fungere stabilt inden for et bredt temperaturområde, der tilpasser sig fotovoltaiske installationsforhold. Undgå længerevarende drift uden for specificeret temperaturområde. For inverterkabinetter med høj varmeudvikling skal der anvendes tilsvarende køleforanstaltninger.

Q7: Signaldatasignal er afbrudt efter længerevarende udendørs drift. Hvilke punkter skal kontrolleres?
A7: Tjek følgende nøglepunkter: bekræft, at panelets sikringsmøtrik er fuldt ud strammet; verificer, at M19-stikstumpens gevind er skruet til korrekt drejningsmoment; tjek, om støv og snavs har samlet sig i den kvindelige isolatorhulrum; inspicer bagsideklemmerne for løse eller kolde loddeforbindelser. Rengør kontaktfladen forsigtigt; rid ikke på guldpladerede kontakter med skarpe metalværktøjer. Udskift hele enheden, hvis kabinet, isolator eller kontakter har fysisk beskadigelse.

Q8: Kan jeg adskille det ydre integrerede kabinet for denne indsamlingsadapter?
A8: Dette er en fabriksmonteret færdig enhed. Adskillelse af det ydre kabinet ødelægger den indbyggede tætningsstruktur, hvilket resulterer i tab af IP67-ydelse og produktgaranti. Bagsidekabling skal udføres inden for det oprindelige kabinet uden adskillelse.

Q9: Er denne adapter RoHS-kompatibel til eksportprojekter inden for solcelleområdet?
A9: Ja, kabinettet, kontaktterminalerne og isolatormaterialerne overholder alle RoHS-miljøbeskyttelsesstandarderne og opfylder komponentindkøbskravene for de fleste globale fotovoltaiske eksportprojekter.

Q10: Kan denne 4-pins akquisitionsadapter overføre Profinet-industriel-Ethernet-signal?
A10: Nej. M19 A-kode er til sensorsignaler og dataopsamling. Profinet-kommunikation kræver en M19 D-kode-konnektor. Vælg venligst den korrekte kode-type-konnektor i henhold til din kommunikationsprotokol.
