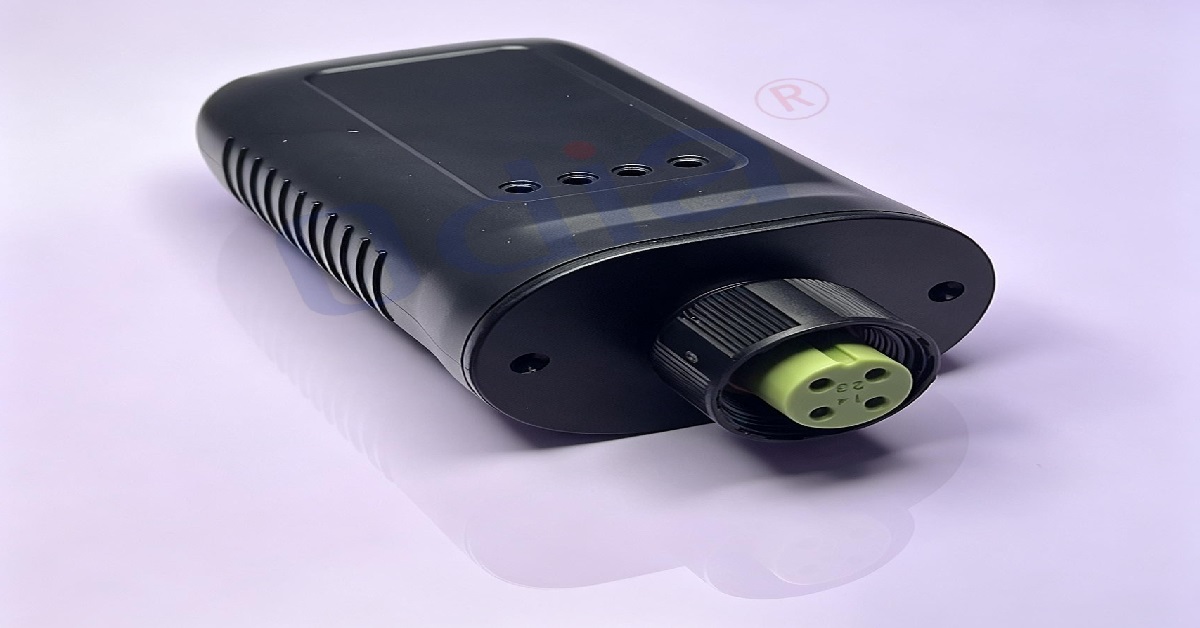

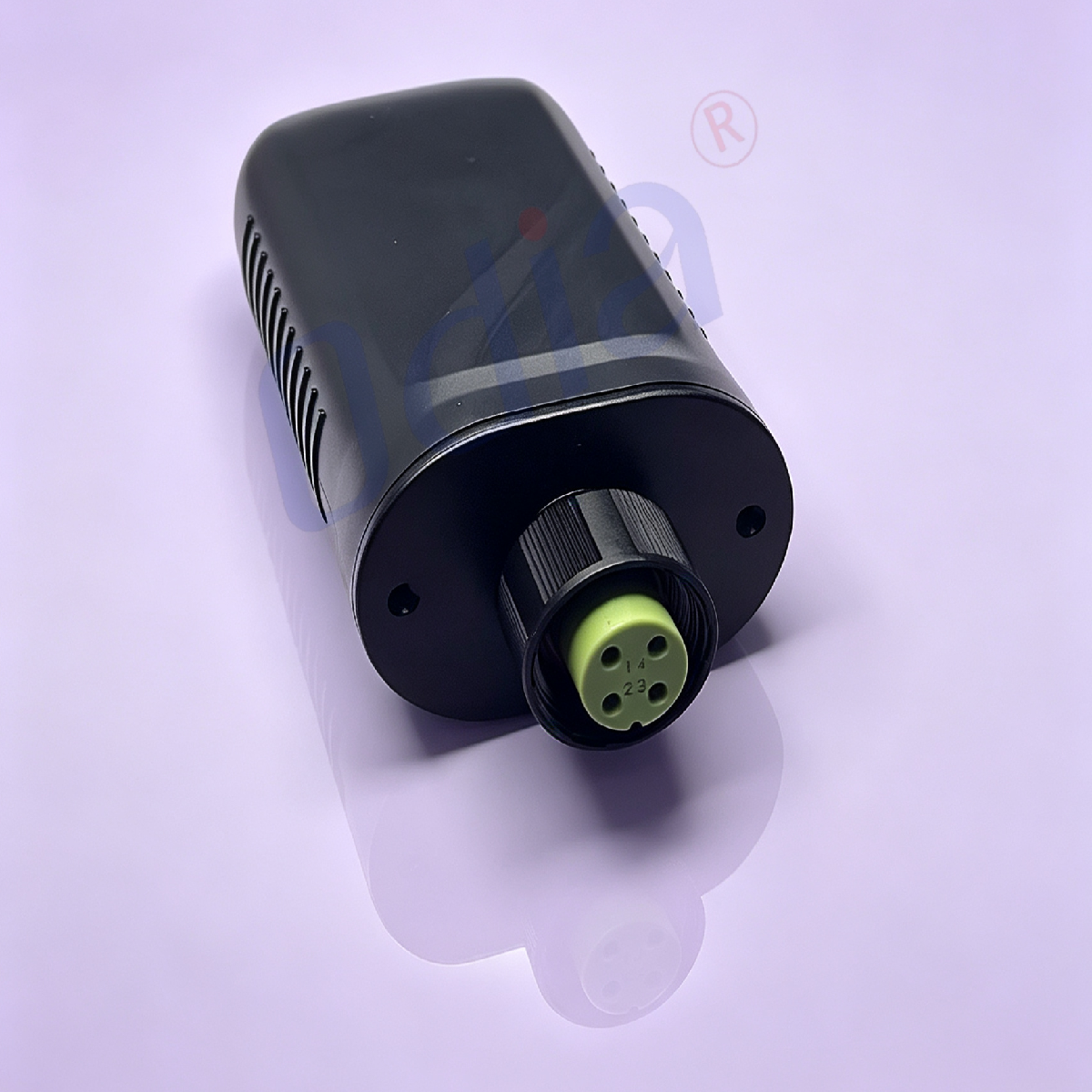

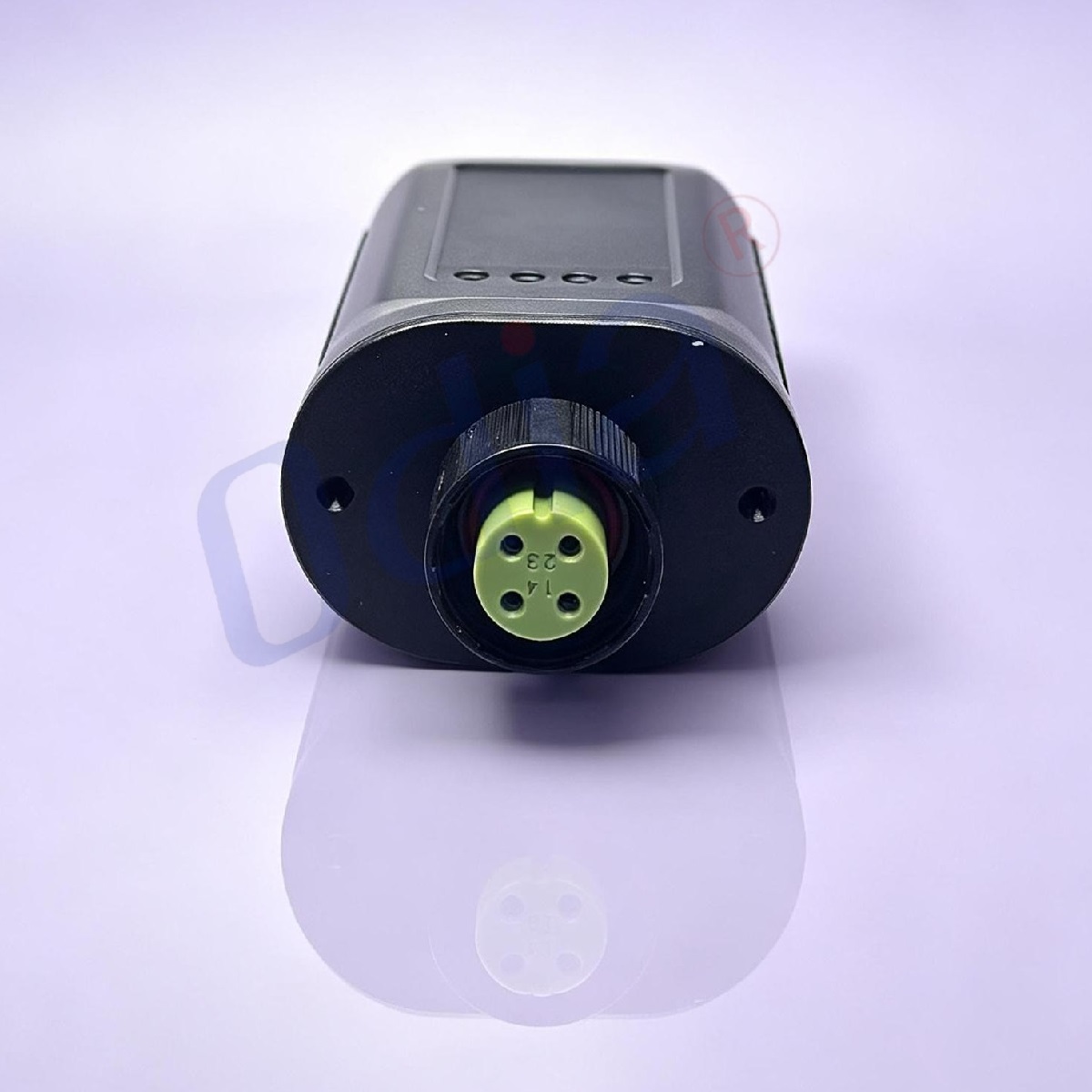

Datový sběrný adaptér Jinlang se 4 kolíky a integrovaným pouzdrem

Důležitá poznámka: Vodotěsnost a prachotěsnost dle stupně krytí IP67 jsou zaručeny pouze při správné instalaci. Gumové těsnění musí být mezi přírubou a panelovou deskou rovné a odpovídající standardní čtyřpólový mužský konektor kódu M19-A musí být zcela zašroubován a utažen. Nesprávný utahovací moment, posunuté těsnění nebo nepůvodní spojovací konektor mohou způsobit vniknutí vody a prachu a poškození vnitřních signálních kontaktů. Tento čtyřpólový adaptér pro sběr dat Jinlang je určen výhradně pro sběr dat ze střídačů, sběr signálů ze senzorů a polní ladění. Nesmí být používán pro výkonné zátěže s proudem vyšším než 4 A na jeden pin. Žebrovaný kryt zajišťuje pasivní odvod tepla během nepřetržitého sběru signálů.

Tento 4kontaktní adaptér pro získávání dat značky Jinlang je specializovanou průmyslovou součástí pro montáž na panel, která je přizpůsobena pro sběr dat z invertorů a fotovoltaických elektráren značky Jinlang. Na rozdíl od samostatných nechráněných zásuvek M19, které jsou na trhu běžně dostupné, je tento adaptér dodáván jako kompletní předmontovaná jednotka, která integruje 4kontaktní zásuvku M19 s kódem A (ženský typ), závitový uzamykací mechanismus a velký ochranný vnější kryt v jednom celku. Instalatéři stačí závitovou připojovací hlavu protlačit předvrtaným otvorem v rozvaděči a utáhnout uzavírací matici, čímž je montáž na panel dokončena. Není nutné složité ruční sestavování roztroušených těsnění, izolátorů a zadních krytů. Tím efektivně snižuje chyby při montáži na místě v rámci sériové výroby fotovoltaických rozvaděčů. Tento výrobek řeší běžné průmyslové problémy, jako je nestabilní signál pro získávání dat způsobený prachem, vlhkostí a solnou mlhou, složité polní zapojení, vysoká poruchovost vystavených portů pro sběr dat a nízká účinnost montáže na výrobních linkách pro invertorové rozvaděče.

Za prvé snižuje předem integrovaná tovární jednotka typu all-in-one obtížnost montáže na místě a riziko poruchy. Mnoho tradičních řešení pro montáž panelových zásuvek M19 vyžaduje, aby montéři na výrobním místě postupně sestavili samostatnou zásuvku, těsnicí podložku a zadní skříňku. Nesprávně zarovnané podložky nebo chybějící náhradní díly přímo způsobují pronikání vodní páry a poruchy v raném stadiu provozu výrobku. Tento čtyřpólový adaptér Jinlang pro sběr dat dokončuje veškeré vnitřní montážní operace uvnitř kontrolovaných továrních dílen. Koncoví uživatelé provádějí pouze jednoduchou montáž na panel. Velký černý vnější kryt poskytuje spolehlivou mechanickou ochranu proti nárazům pro zadní svorky vedení uvnitř skříně a brání poškození izolace nebo přerušení signálových vodičů (stlačených nebo pájených) během přepravy skříně a montáže na místě. Žebrová struktura rozmístěná na stranách krytu zlepšuje pasivní odvod tepla během dlouhodobého nepřetržitého sběru dat. Pro sériovou výrobu invertorových skříní Jinlang tento integrovaný design zkracuje montážní cyklus a snižuje náklady na ruční výrobu.

Za druhé, dvouúrovňová vodotěsná a prachotěsná ochrana ve stupni IP67 zajišťuje odolnost proti náročnému prostředí fotovoltaických elektráren. Po standardní instalaci na panel a úplném spojení se shodným čtyřpólovým mužským konektorem kódu M19-A dosahuje tento konektor ochrany dle stupně IP67. Je zcela prachotěsný a odolává krátkodobému ponoření do hloubky jednoho metru po dobu 30 minut. Dvojité těsnění z pryže je umístěno jak na montážní ploše panelu, tak na závitovém spojovacím rozhraní. Účinně brání pronikání dešťové vody, kondenzace rosy, olejové mlhy v dílnách, kovového prachu a solné mlhy v přímořských oblastech. Na skutečných lokalitách fotovoltaických elektráren jsou vystavené rozhraní pro sběr dat snadno oxidována a korodována vlhkým venkovním vzduchem, což vede k přerušovanému signálu sběru dat, ztrátě dat nebo dokonce zkratové poruše. Tento panelový adaptér pro sběr dat přesouvá vnitřní port pro sběr signálů na vnější povrch skříně s vysokou spolehlivostí těsnění, čímž výrazně zvyšuje dlouhodobou provozní stabilitu funkce sběru dat invertoru.

Za třetí zlatě pokryté kontaktové svorky zajišťují stabilní přenos signálu pro sběr dat. Kontakty z měděné slitiny s vysokou vodivostí a zlatým povlakem udržují nízký kontaktní odpor i při dlouhodobém provozu. Zlatý povlak poskytuje vynikající odolnost proti oxidaci i v prostředí venkovních elektráren s vysokou vlhkostí. Tento čtyřpólový sběrný adaptér kódu M19 A podporuje digitální komunikační signál, analogový signál senzorového sběru a napájení pomocných obvodů nízkým napětím. Může být použit ve spojení s invertorem Jinlang k realizaci reálného sběru provozních parametrů, stavových údajů zařízení a dat získaných z prostředí. Šroubový závitem uzavíratelný spojovací mechanismus poskytuje vynikající odolnost proti vibracím a nárazům. Při nepřetržitých mechanických vibracích vyvolaných chladiči invertoru a dalšími zařízeními na místě zabrání šroubový závit neúmyslnému uvolnění konektoru, ke kterému dochází u spojů typu push-pull, a tak zajišťuje nepřerušovaný cyklus sběru dat pro fotovoltaický systém.

Čtvrté, flexibilní montáž panelu s závitovou maticí vyhovuje různorodým požadavkům na návrh skříní. Podporuje tloušťku panelu v rozmezí 1 mm až 8 mm. Lze jej instalovat na kovové ocelové skříně, hliníkové pouzdra a plastové řídicí skříně. Závitová uzavírací matice poskytuje stabilní upínací sílu na povrch panelu. Je vhodný jak pro sériovou výrobu nových invertorů, tak pro provozní modernizaci a upgrade stávajících provozovaných fotovoltaických zařízení. Rozsah provozní teploty je široký, aby vyhovoval podmínkám venkovních elektráren – ať už v chladném nízkoteplotním venkovním prostředí nebo uvnitř uzavřených skříní s akumulací tepla. Všechny suroviny splňují environmentální směrnice RoHS a tím i požadavky na zakoupení komponentů pro exportní fotovoltaické invertorové projekty.

Páté, optimalizuje proces uvádění do provozu na místě a získávání dat pro fotovoltaické elektrárny. Tradiční interní montované rozhraní pro získávání dat vyžaduje, aby technici opakovaně otevírali uzavřený kryt invertorové skříně pro připojení a čtení dat. Časté otevírání skříně ničí původní těsnění na úrovni skříně a vystavuje vnitřní desky s hlavními obvody prachu a vlhkosti z venkovního prostředí. Použitím tohoto panelového 4pinového adaptéru pro získávání dat mohou technici na místě připojit kabely pro získávání dat přímo zvenku skříně, aniž by ji museli otevřít. Čtení stavu zařízení, ladění parametrů a stahování dat lze tak provést pohodlně. To snižuje neplánované výpadky zařízení a snižuje riziko kontaminace vnitřních obvodů.

Přehled hlavních výhod:

• Továrně předmontovaný integrovaný adaptér pro získávání dat ve stylu skříně M19, žádné ruční montážní práce se samostatnými díly
• Dvojité těsnění dle stupně krytí IP67 proti vodě a prachu, vhodné pro náročné venkovní prostředí fotovoltaických elektráren
• Zlatem pokryté měděné kontakty, odolné proti oxidaci, zajišťují stabilní signál pro analogové i digitální sběr dat
• Spojovací konstrukce se závitovým uzamčením, vynikající odolnost proti vibracím za provozních podmínek střídače
• Chráněný pouzdro s žebrováním a pasivní funkcí odvádění tepla v zadní zóně pro připojení signálových vodičů
• Podpora sběru dat ze střídačů fotovoltaických systémů, přenosu signálů ze senzorů a dodávky pomocného nízkého napětí do 4 A
• Montáž na panel pomocí závitové matice, kompatibilní s kovovými i plastovými panely o tloušťce 1–8 mm
• Široký rozsah pracovních teplot prostředí, vhodné pro venkovní aplikace v solárních elektrárnách
• Suroviny vyhovující směrnici RoHS, splňují požadavky nákupních standardů pro globální exportní fotovoltaické projekty
• Snížení frekvence otevírání skříně, zjednodušení sběru dat v terénu a provozního uvedení do provozu na místě

Tento čtyřpólový adaptér Jinlang pro sběr dat s integrovaným pouzdrem je speciálně vyvinut pro průmysl fotovoltaiky z obnovitelných zdrojů energie a hlavně se používá v aplikacích, kde jsou vyžadovány vnější utěsněné rozhraní pro sběr dat ze solárních střídačů a štítových skříní elektráren.

1. Síťové solární střídače Jinlang

Síťové solární střídače vyžadují vyhrazená vnější rozhraní pro sběr provozních dat, sledování stavu a místní ladění. Tento čtyřpólový adaptér pro sběr dat nainstalujte na panel štítové skříně střídače, čímž prodloužíte interní signál pro sběr dat na vnější stranu skříně. Utěsněná konstrukce dle stupně IP67 chrání kontakty signálu před působením venkovní rosy, prachu a solné mlhy. Technici na místě mohou připojit kabely pro sběr dat zvenku skříně, aniž by museli otevírat pouzdro střídače, a tak získat reálná provozní data fotovoltaického střídače. Je vhodný pro distribuované střešní fotovoltaické elektrárny i pro velké pozemní solární elektrárny.

2. Štítová skříň pro sběr dat fotovoltaické elektrárny

Centrální sběrné skříně uvnitř solárních elektráren vyžadují více externích rozhraní pro signály, aby se připojily senzory řetězců, senzory intenzity slunečního záření a sondy pro měření teploty a vlhkosti. Tento odolný sběrný adaptér na bázi M19 zajišťuje stabilní přístup k signálům. Integrovaný ochranný kryt snižuje riziko poškození zadních vodičů během přepravy a montáže na stavbě, čímž zvyšuje spolehlivost celostančního sběru dat.

3. Skříň pro hybridní systémy s akumulací energie a fotovoltaikou

Hybridní zařízení pro solární energii a akumulaci vyžadují výměnu dat mezi střídačem, systémem řízení baterií a externími monitorovacími terminály. Tento čtyřpólový sběrný adaptér slouží jako utěsněná brána pro externí signály a přenáší provozní data střídače i informace o stavu systému. Vlastnost proti vibracím pomocí závitu s utěsněním odpovídá vibracím způsobeným chladicími ventilátory uvnitř hybridních skříní.

4. Venkovní monitorovací terminál pro environmentální podmínky u fotovoltaické elektrárny

Terminály pro monitorování prostředí na místě elektráren fotovoltaických článků sbírají údaje o osvětlení, teplotě okolního prostředí, teplotě povrchu modulů a rychlosti větru. Tento akviziční adaptér s ochranou IP67 zajišťuje stabilní připojení pro externí senzory a odolává složitým podmínkám venkovního prostředí, jako je sluneční záření, déšť a rosa.

5. Přenosné zařízení pro místní ladění v oboru fotovoltaiky

Přenosné nástroje pro uvedení do provozu, které používají inženýři provozu a údržby na fotovoltaických lokalitách, využívají tento akviziční adaptér jako externí signální port. Předintegrovaný kryt zjednodušuje montáž nástrojů a zvyšuje odolnost zařízení vůči prostředí pro práci v terénu.

6. Průmyslová řídicí skříň pro distribuované systémy nové energie

Distribuované fotovoltaické a malé solární úložné projekty využívají průmyslové řídicí skříně na místě. Tento adaptéru pro montáž na panel umožňuje externí uzavřený přístup k signálům a tak předchází kontaminaci vnitřních obvodů způsobené častým otevíráním skříně během pravidelných kontrol a čtení dat.

Otázka 1: Jaký typ konektoru má tento čtyřpólový adaptér Jinlang pro sběr dat? Lze k němu použít zástrčku M19 s kódem D?
Odpověď 1: Tento adaptér používá čtyřpólovou zásuvku M19 s kódem A. Pro spojení prosím vyberte pouze standardní čtyřpólovou zástrčku M19 s kódem A. Kód D pro M19 je určen pro ethernetovou komunikaci a není s tímto produktem kompatibilní – jeho použití by způsobilo špatný kontakt a selhání signálu.

Otázka 2: Za jakých podmínek dosahuje tento adaptér ochrany IP67 proti vodě? Je možné jej provozovat trvale ponořený ve vodě?
A2: Výkon IP67 je dosažen pouze za podmínky správné instalace panelu, rovného umístění pryžové těsnicí manžety a úplného dotáhnutí mužského zásuvného konektoru kódu M19-A. Podporuje krátkodobé ponoření po dobu 30 minut do hloubky jednoho metru, což je vhodné pro prostředí s deštěm, rosením a prachem, např. v elektrárnách. Není navržen pro dlouhodobou činnost pod vodou. Posunutá manžeta nebo nedostatečný utahovací moment způsobí ztrátu vodotěsnosti.

Q3: Jaký je maximální jmenovitý proud na jeden kontakt? Lze jej použít pro přenos výkonu vysokého výkonu?
A3: Jmenovitý trvalý proud na každý jednotlivý kontakt činí 4 A. Tento výrobek je zaměřen na sběr signálů a dodávku pomocného napájení nízkého napětí. Nepoužívejte jej pro přenos výkonu s vysokým proudem přesahujícím 4 A. Přetížení proudem vyvolá přehřátí a trvalé poškození kontaktů.

Q4: Jaká tloušťka panelu je přijatelná?

A4: Použitelný rozsah tloušťky panelu je od 1 mm do 8 mm, vhodné pro ocelové skříně, hliníkové panely a plastové pouzdra. Před vrtáním montážních otvorů ověřte skutečnou tloušťku skříně.

Q5: Obsahuje produkt podporovaný mužský zásuvný konektor M19 a kabel pro sběr signálů?
A5: Dodává se pouze tělo adaptéru pro sběr dat Jinlang se čtyřmi kontakty. Kompatibilní mužský zásuvný konektor M19 a kabely pro sběr dat nejsou součástí balení. Zákazníci musí zakoupit odpovídající kabely a konektory podle skutečných požadavků projektu.

Q6: Jaký je provozní teplotní rozsah tohoto adaptéru pro sběr dat?
A6: Lze ho provozovat stabilně v širokém teplotním rozsahu, který odpovídá podmínkám na fotovoltaických lokalitách. Vyhněte se dlouhodobému provozu nad specifikovaným teplotním rozsahem. U skříní invertorů s vysokým výkonem tepelného výkonu je nutné zajistit odpovídající opatření pro odvod tepla.

Q7: Po dlouhodobém provozu venku dochází k přerušovanému přenosu signálových dat. Jaké položky je třeba zkontrolovat?
A7: Zkontrolujte následující klíčové body: potvrďte, že uzavírací matice panelu je úplně utažená; ověřte, že závit mužského konektoru M19 je utažen na správný krouticí moment; zkontrolujte, zda se v dutině ženského izolátoru hromadí prach a nečistoty; prohlédněte zadní svorky pro připojení vodičů, zda nejsou uvolněné nebo zda neobsahují chladné pájení. Jemně vyčistěte kontaktní plochu; nikdy nepoškrábete zlatě pokryté kontakty ostrými kovovými nástroji. Pokud dojde k fyzickému poškození pouzdra, izolátoru nebo kontaktů, nahraďte celou jednotku.

Q8: Lze rozebrat vnější integrované pouzdro tohoto adaptéru pro sběr dat?
A8: Jedná se o hotovou jednotku předmontovanou v továrně. Rozbírání vnějšího pouzdra ničí vestavěnou těsnicí konstrukci, čímž dochází ke ztrátě ochrany IP67 a záruky výrobku. Práce s vodiči na zadní straně musí být provedeny uvnitř původního prostoru pouzdra bez jeho rozebírání.

Q9: Splňuje tento adaptér směrnici RoHS pro exportní fotovoltaické projekty mimo EU?
A9: Ano, pouzdrání, kontaktové svorky a izolační materiály splňují environmentální normy RoHS a vyhovují požadavkům na zakoupení komponent pro většinu globálních projektů fotovoltaického vývozu.

Q10: Může tento 4kontaktový adaptér pro získávání signálů přenášet průmyslový Ethernetový signál Profinet?
A10: Ne. Kód M19 A je určen pro signály senzorů a získávání dat. Komunikace Profinet vyžaduje konektor s kódem M19 D. Vyberte prosím správný typ konektoru podle vašeho komunikačního protokolu.
