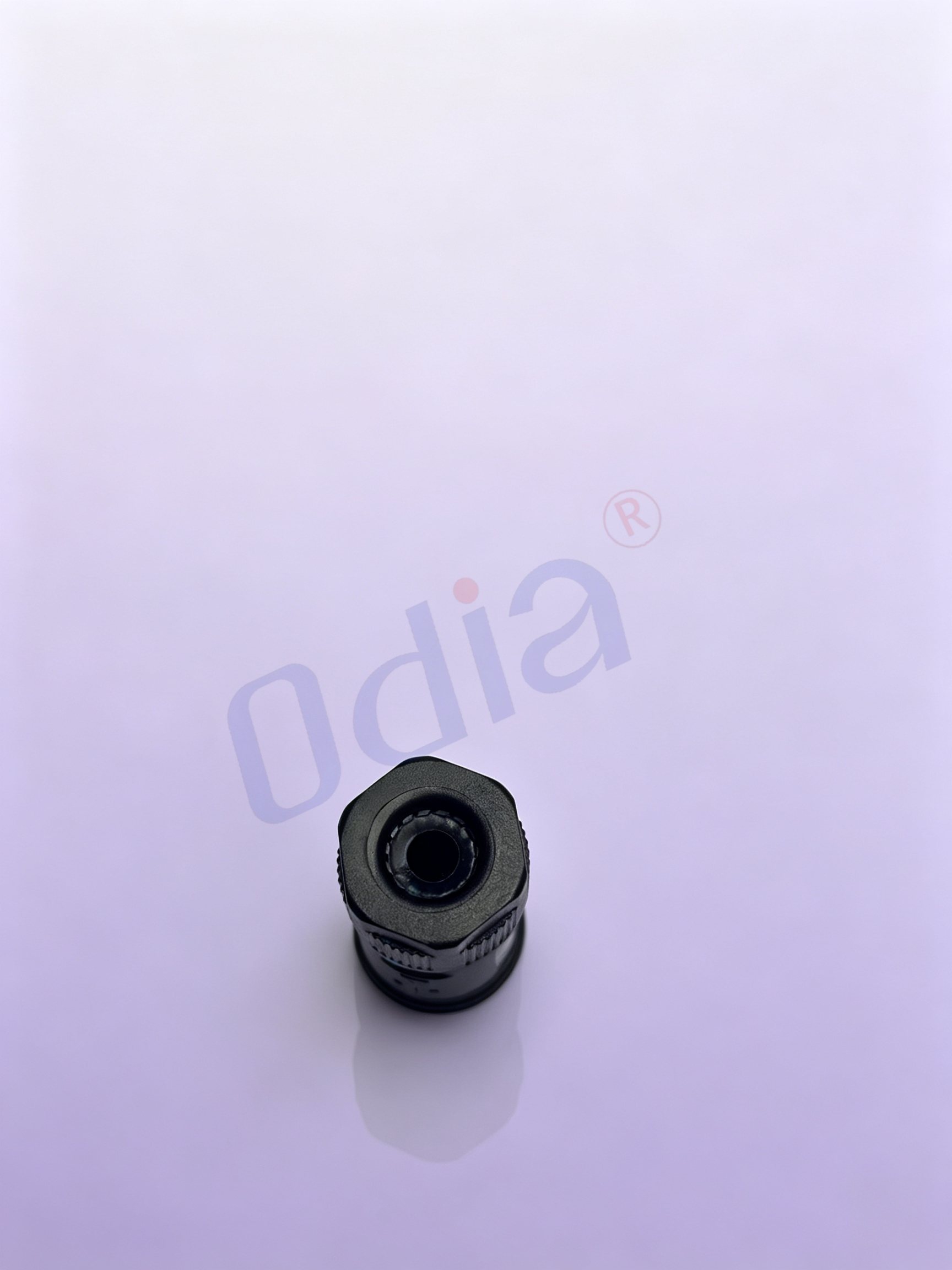

Goodwe-stil kirsebærblomst 6-pins kvinnelig loddeledningskobling, fullt tinnplaterede kontakter med plastisk tredelte sett: rød tettningsring, kabelklemmeskall, svart vannbestandig tettningsring

Denne Goodwe-stilens vannbestandige 6-polige hunnkoblingskontakt med plommetrekkform og loddeledning er spesialutviklet for Goodwe-fotovoltaiske invertere, energilagringskabinetter og distribuerte solenergisystemer. Den er fullstendig utstyrt med et komplett plastsett på tre deler: rød vannbestandig O-ring, kabelklemmehylse og svart vannbestandig O-ring. Den er designet som en hunnkoblingskontakt på kabelflatsiden for montering i felt, og løser effektivt vanlige bransjeproblemer som utilstrekkelig tettning i begge ender, dårlig kabelavlastning, komplisert håndmontering av kabler på stedet, dårlig loddeegenskaper og høye produksjonskostnader for OEM-er av solenergiutstyr og kabelfabrikanter.

For det første gir det komplette plastiske tredelte settet dobbelt IP67-tetting for både tilkoplingsflaten og kabelføringens innløp. Mange tilsvarende runde kontakter på markedet leverer tettingsdeler separat, noe som lett kan føre til manglende tilbehør, feil montering og tap av vannbestandighet. Denne Goodwe-stilens kvinnelige kontakten leveres med fullt originalt tilbehørsett: en rød silikontettring tetter tilkoplingsflaten, mens en svart silikontettring samarbeider med plastkabelklemmehylsen for å komprimere kabelens ytre mantel ved kabelføringens innløp. Når bakre klememutter er strammet, trykker kabelklemmehylsen jevnt på den svarte tettringen slik at denne spenner seg tett rundt kabelens ytre kappe, og hindrer støv, regnvann og fuktighet i å trenge inn i kontaktens indre gjennom kabelgapet. Den dobbelte tettingsdesignet forbedrer betydelig miljøtilpasningsevnen i utendørs installasjonsscenarier. Kabelklemmehylsen gir også en kraftig strekkavlastningsfunksjon ved å overføre trekk- og vridningskrefter fra ekstern kabel til kontaktens hus i stedet for til de følsomme loddeforbindelsene, og unngår dermed brudd på loddeforbindelser forårsaket av kabeldrag og vibrasjoner.

For det andre gir fullt tinplaterede kvinnelige kontakter overlegen loddbarhet og kostnadseffektiv, stabil ytelse. Kvinnelige kontaktdokker bruker et underlag av kobberlegering med høy ledningsevne og er fullstendig tinplaterede. Tinplatering har utmerkede egenskaper for våting ved lodding. Kabelfabrikker kan danne pålitelige loddeforbindelser med vanlige loddestasjoner, noe som effektivt reduserer feil som falsk lodding og kald lodding under storstilt produksjon av kabler. I konvensjonelle innendørs og halvutendørs fotovoltaiske driftsmiljøer opprettholder fullt tinplaterede kontakter lav og stabil kontaktmotstand, og tilfredsstiller dermed fullt ut kravene til blandingstransmisjon av strømforsyning og overvåkningsignaler til invertere og energilagringskabinetter. I forhold til gullplaterede løsninger reduserer en fullt tinplateret konfigurasjon komponentkjøpskostnadene betydelig, noe som gjør den til et økonomisk og pålitelig valg for solenergiprosjekter i stort volum.

Tredje, struktur med loddeledning for tilkobling forbedrer fleksibiliteten ved fremstilling av kablingssett og senker kravene til produksjonsverktøy. Denne kvinnelige mottakeren bruker en konstruksjon med loddeledning i stedet for klemkontakter. Kablingsfabrikker trenger ikke investere i dyre automatiske klemmaskiner og spesialklemmatriser. Verifikasjon av R&D-prototyper, småseriemessig prøveproduksjon og storseriemessig produksjon kan alle utføres med manuelle eller halvautomatiske loddeutstyr. I henhold til faktisk strømbelastning og begrensninger på ledningsplass kan kundene velge flertrådede kobberledninger i området AWG22–16, uten å være bundet av faste spesifikasjoner for klemkontakter. Egenskapen for montering på stedet gir brukerne mulighet til å justere kablingssettets lengde på stedet, uten å måtte bestille forhåndsfremstilte kabler med fast lengde. Dette forkorter utviklingscyklusen for nye produkter og forbedrer byggefleksibiliteten for distribuerte solcelleprosjekter.

Fjerde: Et unikt kirsebærblomst-mønster med seks pinner i sirkulær oppsett, samt anti-feil-koblingspolarisering, forbedrer sikkerheten under installasjon på stedet. Det unike kirsebærblomst-mønsteret med seks pinner i sirkulær oppsett muliggjør kompakt integrering av flerkanals strøm- og signalkretser, noe som sparer installasjonsrom for invertere og energilagringsutstyr. Den innebygde anti-feil-koblingspolariseringsnøkkelen i kabinettet sikrer at det bare finnes én korrekt koblingsvinkel. Feltinstallatører kan ikke fullføre tilkoplingen ved feil orientering, noe som effektivt forhindrer kontaktbøyning, kortslutning og utstyrs-skade forårsaket av menneskelig feil. Høykvalitets PA66-brannhemmende kabinett har fremragende slagfasthet og motstand mot UV-aldring. Når det brukes på utendørs solcelleanlegg, tåler det sprekkdannelse, sprøhet og bleking under langvarig sollysbelastning og store temperatursvingninger. Den indre innsatsen låser fast de seks kvinnelige kontaktklemmene på plass og forhindrer kontaktskifting eller løsning under mekanisk sjokk og vibrasjon.

Femte: Streng kvalitetskontroll i hele prosessen sikrer konsekvent kvalitet mellom ulike produksjonsbatcher. Hver produksjonsbatch gjennomgår flernivåinspeksjon før forsendelse: innsjekk av råmaterialer, stikkprøvetesting av tinplateringsdybde, verifikasjon av tilbehørsdimensjoner, test av tetthet på begge ender og stikkprøvekontroll av elektrisk ytelse for ferdige produkter. Antistatisk emballasje beskytter presisjonstinnplaterede kvinnelige kontakter mot statisk utladning og overflateforurensning under logistikk. Materiellserklæringer og testdokumenter kan leveres for prosjektbudgiving og intern kvalitetsarkivering. Denne Goodwe-stil-koblingen har utbyttbare monteringsdimensjoner med ledende fotovoltaiske sirkulære koblinger på markedet, noe som hjelper kunder med å oppnå kostnadsoptimering uten å ofre på tilkoblingspålitelighet.

Med en strømkapasitet på 12 A per pin, en 6-pins kombinert kraft- og signaloppsett, tettning i klasse IP67 i begge ender og mulighet for montering i felt, brukes denne Goodwe-stilens kvinnelige loddeledningskoblingen mye for kraft- og signaltilkobling av solcelleomformere, energilagringskabinetter og utendørs solstyringsutstyr.

3.1 Distribuerte solcelleomformeranlegg Brukes som kvinnelig kabelforbindelse på kabelforsiden for Goodwe-stringomformere, hybridomformere og solcelleovervåkningskabler. Seks-pins-designet muliggjør kombinert overføring av strømforsyning og flere kommunikasjonssignaler. Tettning i klasse IP67 i begge ender er egnet for utendørs installasjonsmiljø. Kabelklemmehylse gir pålitelig strekkavlastning for fotmonterte solcellekabler.

3.2 Husholdnings- og kommersielle energilagringskabinett Egnet for boligbaserte energilagringsystemer, kommersielle energilagringskraftkabinett og hybrid energilagringsinvertere. Muliggjør ekstern tilkobling av kraft og overvåkningsignalkabler. Feltsammenstilt loddelederstruktur støtter fleksibel kabellengdekonfigurasjon på prosjektstedet. IP67-beskyttelse er egnet for halvutendørs installasjon av kabinett.

3.3 Overvåknings- og kommunikasjonskabel for solcelleanlegg Brukes for overvåkningsenheter i solcelleanlegg, intelligente PV-kombinasjonsbokser og feltsidekommunikasjonskabling. Flere kontakter tillater samtidig overføring av kraft og flere sensorsignaler. Tettning i begge ender hindrer fuktighet i å trenge inn i kontaktens kjerne i regnfulle og fuktige utendørs miljøer.

3.4 Utendørs industriell solkraftutstyr for utendørs solovervåkningsstasjoner, solkraftdrevne gatelys-styringskabinetter og feltinstallert automatiseringsutstyr. Virker under store døgnvariasjoner i temperatur og eksponering for regn og støv; pålitelig dobbelttetningssystem beskytter interne kontakter mot korrosjon. Egenskapen for feltmontering forenkler vedlikehold på stedet og utskifting av kabler.

3.5 Mobile solbaserte nødstrømstasjoner brukt i bærbare solgeneratorer og mobile feltenergilagringsenheter. Koblelementet tåler hyppig håndtering, transportvibrasjoner og tilfeller med vannsprengning. Kabelfeste med spenningsavlastning unngår skade på loddeforbindelser forårsaket av kabeltrekk under bevegelse og feltbruk.

3.6 Fotovoltaisk utstyr for aldrings- og testbord. Brukes mye til inverteraldringsteststativer og tilpasningsutstyr for feilsøking av solutstyr. Loddelederanslutning gjør det enkelt å endre prototyper og produsere tilpassede testkabler. Stabil elektrisk ytelse sikrer gjentatte testdata under langvarig aldringsdrift.

Q1: Hvilken IP-beskyttelsesgrad kan denne Goodwe-stilens fembladete 6-pins kvinnelige kontakten oppnå?
A: Den oppnår IP67-graden under riktige monteringsforutsetninger: rød vannbestandig O-ring montert på tilkoplingsflaten, svart O-ring og kabelklemmehylse riktig installert for tetting ved kabelinngang, passende mannlige kontakter fullt skruet fast, og kabelens ytre diameter innenfor klemmehylsens område. IP67 gir støvtett ytelse og beskyttelse mot kortvarig vanninndring. Dette produktet er IKKE beregnet for permanent nedsenkning under vann. Hvis IP68 for dypvannsanvendelse kreves, ta kontakt med vårt tekniske team for en tilpasset løsning.

Q2: Er røde vannbestandige O-ring, kabelklemmekappe og svarte vannbestandige O-ring inkludert i standardleveransen?
A: Ja. Det komplette plastiske tredelte settet – som inkluderer rød silikone-O-ring, plastisk kabelklemmekappe og svart silikone-O-ring – leveres som standardtilbehør sammen med kvinnelig stikkontaktkropp og kontaktinnsats. Det er ikke nødvendig å kjøpe tettingsdeler separat for standard feltmontering.

Q3: Er dette en loddeleder-type eller en krimpkontakt-type? Kan krimpterminer monteres?
A: Dette er en kvinnekontakt med loddelederavslutning. Kontaktstjertene er utformet for lodding av kabler. Standardversjonen støtter ikke krimpterminer. Brukere må lodde flertrådede kobberledere til kontaktstjertene ved hjelp av en loddejern. Hvis en krimpkontakt-variant kreves for storsskala automatisk harneskproduksjon, vennligst ta kontakt med vårt salgsteam for alternativ modell.

Q4: Hvilken ledertverrsnitt og kabelforediameter anbefales? Hva er den nominelle strømmen per kontakt?
A: Anbefalt tverrsnitt for fleksibel kobberkabel: AWG 22–16. Brukbart ytterdiameter på kabel: 6,0–12,0 mm. Kontinuerlig nominell strøm per enkelt kvinnelig kontakt er 12 A. Ikke overstig nominell strøm i praksis for å unngå unormal oppvarming og risiko for kortslutning.

Q5: Hvilke risikoer oppstår hvis tredelers tettningssett monteres feil eller hvis mutteren på kabelgjennomføringen ikke trekkes til fullt?
A: Manglende eller feilplassert rød O-ring vil føre til lekkasje ved tilkoplingsflaten. Manglende svart O-ring eller kabelklemmeskall, eller utilstrekkelig festing av bakre kabelgjennomføringsmutter, vil føre til tap av tetting og strekkavlastning ved kabelinnføring. Fuktighet og støv kan trenge inn i kontaktens indre, og trekkraft på kabelen kan knuse loddeforbindelser. Ved utendørs bruk må alle tredelers tilbehørsdeler monteres korrekt, og kabelgjennomføringsmuttern må trekkes til fullt.

Q6: Inneholder dette produktet den tilhørende mannlige 6-pins plommetåpekontakten?
A: Dette produktet leverer kun Goodwe-stil plommetre-konnektor med 6 pinner (hunn, for lodding av kabler) og fullstendig plastsett med tre deler. Tilsvarende mannlig kontakt selges separat. Vennligst informer våre salgsmedarbeidere hvis du trenger komplette sett med mannlig og kvinnelig kontakt.

Q7: Kan dere tilby tilpassingstjenester?
A: Tilpassing er tilgjengelig for bestillinger i store mengder. Støttede tilpassingsmuligheter inkluderer justering av tinnbelægningsdybde, spesiell husfarge og mindre strukturelle endringer på huset. Tilpassede prosjekter har MOQ-krav (minimumsbestillingsmengde). Vennligst send dine detaljerte tekniske krav til vår forretnings-e-post for vurdering og prisoppgivelse.

Q8: Kan jeg få tekniske prøver for å verifisere ytelsen før produksjonen starter?
A: Ja, testprøver er tilgjengelige for kundens ytelses- og koblingsvalidering. Prøvens kostnad og frakt må dekkes av kunden. Leveringstiden for prøver avhenger av lagerbeholdningen.

Q9: Hva er driftstemperaturområdet og den mekaniske levetiden for koblingscykluser?
A: Standard driftstemperatur: -40 °C til +85 °C. Minste antall mekaniske innstikk-sykluser: 500 ganger. For applikasjoner med svært hyppig tilkopling/frikopling, vennligst kontakt oss for en forbedret kontaktløsning.

Q10: Er sertifikater for råmaterialer og ytelsestestrapporter tilgjengelige?
A: Vi kan levere prøvebaserte elektriske ytelsestestrapporter og erklæringer om overholdelse av råmaterialer for prosjektdokumentasjon. Vennligst send inn din dokumentforespørsel via vår offisielle kontaktkanal.
