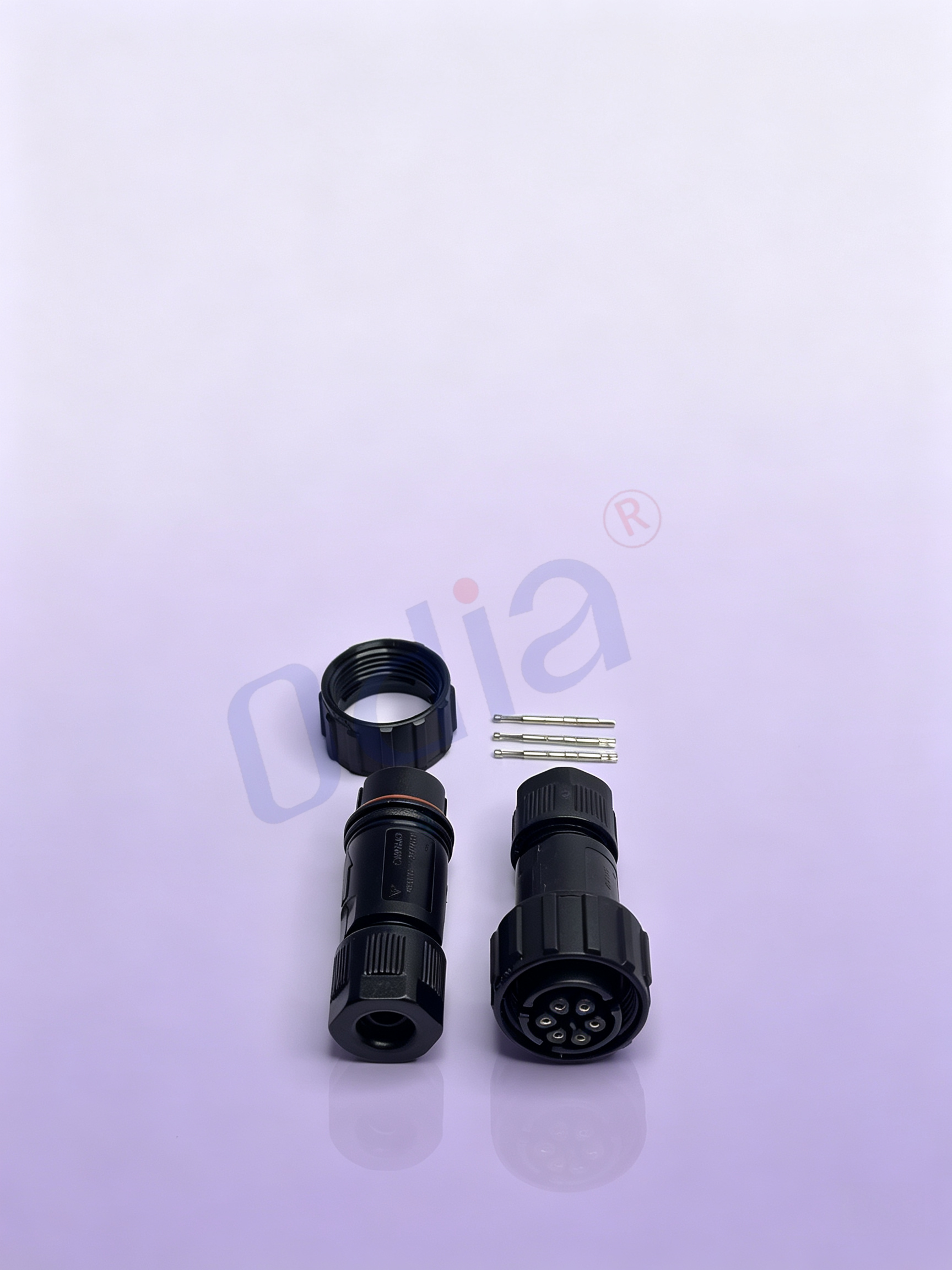

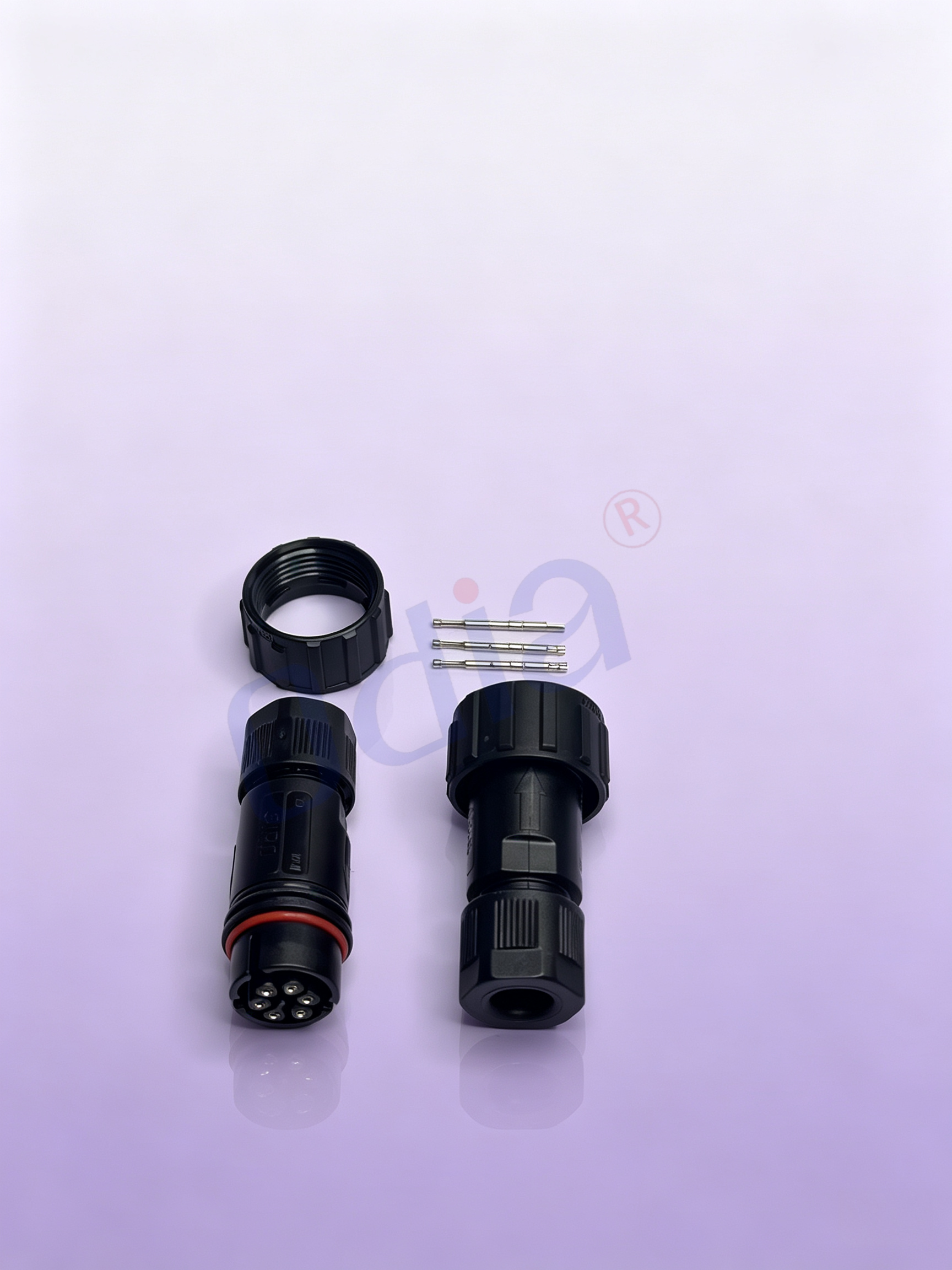

Goodwe-styl pruimblom-6-pen vroulike soldeer-draad-konnektor, volledig tin-geplateer met plastiek drie-stukstel: rooi versegelende O-ring, kabelklampmof, swart waterdigte O-ring
Hierdie Goodwe-styl pruimbloesem 6-pen vroulike soldeer-draad waterdigte verbindingstuk is spesifiek ontwerp vir Goodwe fotovoltaïese omsetters, energie-bergingkaste en verspreide sonkragstelsels. Dit is volledig toegerus met 'n plastiek drie-stukstel: 'n rooi waterdigte O-ring, 'n kabelklampbuis en 'n swart waterdigte O-ring.
Produkspesifikasies en tegniese parameters
| Deelnommer | 112000031 |
| Volledige Produknaam | Goodwe-styl plum-bloesem 6-pin vroulike soldeer-draad sirkelvormige konnektor, volledig tin-geplateer kontakte, volledige plastiek drie-stuk stel insluitend rooi waterdigte O-ring, kabel-klemmende gland-mansjette en swart waterdigte O-ring |
| Produkreeks | Goodwe-styl veldmonteerbare sirkelvormige waterdigte konnektorreeks vir fotovoltaïese en energie-bergingstelsels |
| Penkonfigurasie | Plum-bloesem sirkelvormige rangskikking, 6-pin vroulike ontvangerontwerp vir gemengde krag-sein-oordrag |
| Aanhouergeslag | Vroulike sokkel, veldmonteerbare kabelkant-konnektor |
| Beëindigingsmetode | Solderdraad-afsluiting. Vroulike kontaksterte is ontwerp vir handmatige of halfoutomatiese soldering op gevlegte koperdrade. Geen krimpterminals of spesiale krimpgereedskap word benodig vir standaardmontasie nie. |
| Kontakmateriaal en platering | Hoëgeleidende koperlegeringbasis met volledige tinplatering. Uitstekende solderbaarheid, matige oksidasiebestandheid en uitstaande koste-prestasie vir binne- en halfbuite fotovoltaïese toepassings. Eenvormige tinbedekking verseker stabiele solderverbindings en lae kontakweerstand. |
| Behuisingmateriaal | Standaard ingenieurs-termoplastiese poliamied 66 (PA66) met hoë sterkte en vlamvertragend, UL94 V-0 gegradeer. UV-bestand, antioueringsbestand, slagvast en krakebestand, geskik vir buite-fotovoltaïese omsetters en energieopslagsisteme. |
| Standaard verskafde plastiek drie-stukstel | Rooi silikoon waterdigte O-ring, plastiek kabelklampmofhuls, swart silikoon waterdigte O-ring. Die drie-stukstel bewerkstellig dubbele versegeling by die verbindingsvlak en kabeltoegangspunt. |
| Vergrendelingsmekanisme | Draad‑draai vergrendelstruktuur. Draai die koppelingmoer om koppeling en vergrendeling te voltooi. 'n Ingeboude anti‑verkeerde‑koppeling polarisasiesleutel bepaal slegs een korrekte monteringshoek, wat omgekeerde insetting en kontakskade voorkom. 'n Kabelklamp‑kolfhouer verskaf betroubare kabelspanningsontlasting en weerstaan kabeltrek-, draai- en vibrasiebelasting. |
| Gegradeerde spanning | 600 V wisselstroom / direkstroom, kompatibel met fotovoltaïese en energie‑opslag lae‑spanning krag‑ en seinlusse |
| Nomynale stroom per pen | 12 A aanhoudende bedryfsstroom vir elke vroulike kontak |
| Kontakweerstand | ≤12 mΩ onder standaard omgewings toetsvoorwaardes |
| Isolasie weerstand | ≥1000 MΩ teen 500 V direkstroom |
| Spanningsweerstand | 2000 V wisselstroom vir 1 minuut, geen deurbraak, vonk‑oor of abnormale oorverhitting nie |
| Inbraakbeskermingsklasse | IP67. IP67-prestasie word bereik onder korrekte monteringsomstandighede: rooi O-ring moet behoorlik by die aansluitvlak geplaas word, swart O-ring en kabelklemringbus moet korrek by die kabeltoegang geïnstalleer word, passende manlike stekker moet volledig vasgeskroef word, en die buitediameter van die kabel moet ooreenstem met die klemreeks van die ringbus. Stofdig en weerstandwaardig teen tydelike wateronderdompeling. Nie geskik vir langtermyn-voortdurende onderwateronderdompeling nie. |
| Bedryfstemperatuurreeks | -40℃ ~ +85℃, pas aan by wye temperatuurfluktuasies op buitelug-fotovoltaïese werfplekke |
| Aanbevole draaddikte | AWG 22–16 geslagte koperdraad vir soldeer-draadsoldeerprosesse |
| Toepaslike buitediameter van kabel | 6,0–12,0 mm, kompatibel met veelkern-geskermde of ongeskermde fotovoltaïese kabelbundels |
| Meganiese koppelingssiklusse | Minimum 500 keer in- en uitsteek sonder duidelike afname in elektriese en meganiese prestasie |
| Kleur | Hoofhuis swart; rooi silikoon-O-ring by aansluitvlak; swart silikoon-O-ring by kabeltoegang; swart plastiek kabelklemringbus |
| Monteer Tipe | Veldmonteerbare kabeluiteinde vroulike soldeerdraadontvanger, geen voorgevormde kabel vereis nie, gerieflik vir terplek kabelharnasverwerking |
| Passende teenstuk | Ooreenstemmende Goodwe-styl pruimbloesem 6-pen manlike propkontak |
| Verpakking | Antistatiese sak- of skinkbordverpakking vir grootbestellings. Antistatiese verpakking beskerm tin-geplate vroulike kontakte teen statiese skade en oppervlakbesoedeling tydens berging en vervoer. |
| Kwaliteitsstandaard | Vervaardig volgens internasionale nywerheidsverbindingstandaarde. Roumateriaaltraceerbaarheid beskikbaar. Fabriek elektriese, meganiese en omgewings-toetssluitings, materiaalkompliansie-sertifikate kan op formele kliëntversoek verskaf word. |
Produkkenmerke en kernvoordele
Hierdie Goodwe-styl pruimblom-6-pen vroulike soldeerdraad waterdigte verbindingstuk is spesifiek ontwerp vir Goodwe fotovoltaïese omkeerders, energie-opslagkaste en verspreide sonkragstelsels. Dit is volledig toegerus met 'n volledige plastiek drie-stuk-kits: 'n rooi waterdigte O-ring, 'n kabelklampmofhuls en 'n swart waterdigte O-ring. Dit is ontwerp as 'n vroulike ontvangsverbinding aan die kabelkant vir veldmontasie en los algemene nydprobleme doeltreffend op soos ontoereikende dubbel-end versegeling, swak kabelspanningsontlasting, moeilike terplekke kabelbundelverwerking, swak soldeervermoë en hoë vervaardigingskoste vir sonenergie-toestel OEM's en kabelbundelvervaardigers.
Eerstens lewer die volledige plastiek drie-stuk-kits 'n dubbel-einde IP67-seëlprestasie vir die aanpasbare koppelvlak en die kabeltoegangseinde. Baie vergelykbare sirkelvormige koppelaars op die mark verskaf die seëldele afsonderlik, wat dikwels tot ontbrekende toebehore, verkeerde montering en verlies van waterdigtheid lei. Hierdie Goodwe-styl vroulike koppelaar word saam met die volledige stel oorspronklike toebehore verskaf: 'n rooi silikoon-O-ring-seël wat die inplug-koppeloppervlak afsluit; 'n swart silikoon-O-ring wat saam met die plastiek-kabelklampmofbus werk om die buiteomhulsel van die kabel by die kabeltoegangseinde te komprimeer. Nadat die agterste mofmoer vasgedraai is, druk die kabelklampbus die swart O-ring gelykmatig in om styf om die buitekassie van die kabel te vou en stof, reënwater en vogtige vog daarvan te keer om deur die kabelopening na binne die koppelaar te dring. Die dubbel-seëlontwerp verbeter die omgewingsaanpasbaarheid aansienlik vir buiteluginstallasiescenario's. Die kabelklampmofbus verskaf ook 'n kragtige spanning-ontlastingfunksie wat trek- en draaikrag van die eksterne kabel na die koppelaarhuis oordra eerder as na delikate soldeerbindings, wat soldeerbindingbreuke wat deur kabelsleep en vibrasie veroorsaak word, voorkom.
Tweede, volledig tin-geplateerde vroulike kontakte verseker uitstekende soldeerbaarheid en koste-effektiewe, stabiele prestasie. Vroulike sokkels maak gebruik van 'n hoë-geleidingsvermoë-koperlegeringbasis met 'n voloppervlakte-tin-plateringsbehandeling. Tin-platering het uitstekende soldeervervochtigheidseienskappe. Kabelbundelwerke kan betroubare soldeerverbindings vorm met gewone soldeerstasies, wat virtuele en koue soldeerverbindingsdefekte tydens massa-kabelbundelproduksie doeltreffend verminder. In konvensionele binneshuise en half-buitenshuise fotovoltaïese werkomgewings behou volledig tin-geplateerde kontakte 'n lae en stabiele kontakweerstand, wat volkome aan die gemengde oordrag van kragvoorsiening en moniteringsseine vir omsetters en energie-bergingkaste voldoen. In vergelyking met goud-geplateerde oplossings verminder 'n volledig tin-geplateerde konfigurasie komponentinkoopkoste aansienlik, wat dit 'n ekonomiese en betroubare keuse vir groot-volume sonkragprojekte maak.
Derde, die soldeerdraad-afsluitingsstruktuur verbeter die buiswerkvervaardigingsbuigsaamheid en verlaag die produksiegereedskap-drempel. Hierdie vroulike ontvanger gebruik ’n soldeerdraad-stertontwerp in plaas van krimp-tipe kontakte. Buiskonstruksie-fabrieke hoef nie in duur outomatiese krimpmasjiene en spesiale krimpvorms te belê nie. R&D-prototipe-verifikasie, klein-batch proefproduksie en grootvolume-vervaardiging kan almal met hand- of halfoutomatiese soldeertoerusting voltooi word. Volgens die werklike stroomlas en bedradingruimte-beperking kan kliënte geknelde koperdrade in die AWG22–16-waaier kies, sonder beperkings van vasgestelde krimpterminal-spesifikasies. Die veldmonteer-funksie laat gebruikers toe om die buislengte ter plaatse te verwerk sonder voorafbestelde vasgelengte gegietde kabele, wat die nuwe-produk-ontwikkelingsiklus verkort en die konstruksiebuigsaamheid vir verspreide fotovoltaïese projekte verbeter.
Vierdens, die vierkantige sespyn-sirkelvormige skikking met pruimbloesemontwerp plus anti-verkeerde-koppeling polarisasie verbeter die veiligheid tydens aanleg op die werf. Die unieke vierkantige sespyn-sirkelvormige skikking met pruimbloesemontwerp maak 'n kompakte integrasie van veelkanaal krag- en seinstrominge moontlik, wat installasie-ruimte vir omkeerders en energie-opslagtoestelle bespaar. Die ingeboude anti-verkeerde-koppeling polarisasiesleutel op die behuising verseker dat slegs een korrekte koppelingshoek moontlik is. Veldinstallateurs kan nie die stekker inplug onder 'n omgekeerde oriëntasie nie, wat effektief kontakbuiging, kortsluiting en toestelbeskadiging as gevolg van menslike fout voorkom. 'n Hoëgraad PA66 brandvertragende behuising beskik oor uitstekende slagweerstand en UV-oueringsweerstand. Wanneer dit op buitelug fotovoltaïese werfplekke gebruik word, weerstaan dit kraking, brosigheid en vervaging onder langdurige sonstraling en wye temperatuurswaaie. Die interne insit vas ses vroulike kontakte stewig, wat kontakverskuiwing of losmaking onder meganiese skok en vibrasie voorkom.
Vyfde, streng volledige-proses gehaltebeheer verseker konsekwente kwaliteit tussen partye. Elke vervaardigingspartyi ondergaan ‘n veelnivoo-inspeksie voor versending: inkomende grondstofinspeksie, monsters van tinplateringsdikte, bevestiging van toebehore se afmetings, dubbel-end-seëlprestasietoets en ‘n steekproef van die elektriese prestasie van die voltooide produk. Antistatiese verpakking beskerm presisie tin-geplate vroulike kontakte teen statiese ontlaaiing en oppervlakbesoedeling tydens logistiek. Materiaalverklarings en toetse-dokumente kan voorsien word vir projekaanbiedings en interne gehalteargiewe. Hierdie Goodwe-styl-konnektor handhaaf verwisselbare pasmaatdimensies met gewilde fotovoltaïese sirkelvormige konnektore op die mark, wat kliënte help om koste te optimaliseer sonder om betroubaarheid van verbinding te kompromitteer.
Toepassingsskemas
Dank sy 12 A per pen stroomvermoë, 6-pen gemengde krag-sein uitleg, dubbel-end IP67 versegeling en veldmonteerbare vermoë, word hierdie Goodwe-styl vroulike soldeer-draad-konnektor wyd gebruik vir krag-sein-verbinding van fotovoltaïese omkeerders, energie-bergingkaste en buitelug sonbeheertoestelle.
3.1 Verspreide fotovoltaïese omkeerderstelsels Gebruik as kabelkant vroulike konnektor vir Goodwe lynomkeerders, mengomkeerders en fotovoltaïese moniteringskabels. Die ses-pen ontwerp maak gemengde oordrag van kragvoorsiening en verskeie kommunikasieseine moontlik. Dubbel-end IP67 versegeling pas aan by buiteluginstallasie-omgewings. Die kabelklampmofhouer verskaf betroubare spanning-ontlasting vir veldgelê fotovoltaïese kabels.
3.2 Huishoudelike en kommersiële energie-bergingskaste. Geskik vir residensiële energie-bergingsstelsels, kommersiële energie-bergingskragkaste en hibriede energie-bergingsomskakelaars. Maak eksterne aansluiting van krag en moniteringsignalingskabels moontlik. Die veldmonteerbare soldeerdraadstruktuur ondersteun 'n buigsame kabellengtekonfigurasie op die projekwerf. IP67-beskerming is geskik vir half-buitekabinetinstallasie-omstandighede.
3.3 Fotovoltaïese moniterings- en kommunikasiekabel. Toegepas vir sonpanele-moniteringseenhede, PV-slim-kombinasiekaste en velksye-kommunikasiebedrading. 'n Veel-penontwerp verskaf gelyktydige oordrag van krag en verskeie sensoren se signalings. Dubbelkantse versegeling voorkom dat vog in die verbindingskern indring in reënerige en vogtige buite-omstandighede.
3.4 Buitemse industriële sonkragtoerusting Vir buitemse sonmonitorstasies, sonkragstraatligbeheerkaste en veldgeplaasde outomatiseringsuitrusting. Werk onder groot dag-nagtemperatuurverskille en blootstelling aan reën en stof; 'n betroubare dubbel-seëlstelsel beskerm interne kontakte teen korrosie. Die veldmonteerbare kenmerk vergemaklik terplekke onderhoud en kabelomruiling.
3.5 Mobiele sonnoodkragstasies Gebruik op draagbare sonkraggenerators en mobiele veldenergie-bergingstoestelle. Die verbindingsstuk weerstaan gereelde hantering, vervoervibrasie en spatwateromstandighede. Kabelklamp-stressontlasting voorkom solderverbindingbeskadiging wat deur kabeltrekking tydens beweging en veldbedryf veroorsaak word.
3.6 Fotovoltaïese toerusting-ouerwording- en toetsbankte. Wêreldwyd gebruik vir omkeerder-ouerwordingstoetsrakke en sonkragtoerustingontluisingsbeslag. Soldeerdraadterminasie vergemaklik vinnige prototipe-wysiging en die vervaardiging van spesiaalvervaardigde toetsharnasse. Stabiele elektriese prestasie verseker herhaalbare toetsdata tydens langdurige ouerwordingbedryf.
Algemene vrae (VVK)
V1: Watter IP-beskermingsgradering kan hierdie Goodwe-styl pruimblom-6-pen vroulike konnektor bereik?
A: Dit bereik die IP67-gradering onder korrekte monteringsvereistes: rooi waterdigte O-ring by die aanpasvlak geplaas, swart O-ring en kabelklampkous korrek geïnstalleer vir kabeltoegangsklamping, passende manlike prop volledig skroefvas, en kabel buitediameter binne die klampreeks van die kous. IP67 verskaf stofdigte prestasie en beskerming teen kortstondige wateronderdompeling. Hierdie produk is NIE bedoel vir permanente onderwateronderdompeling nie. Indien IP68-diepwatertoepassing benodig word, kontak asseblief ons tegniese span vir 'n aangepaste oplossing.
V2: Is rooi waterdigte O-ring, kabelklemmangbuisie en swart waterdigte O-ring ingesluit in die standaardversorging?
A: Ja. Die volledige plastiek drie-stuk-kits wat bestaan uit 'n rooi silikoon O-ring, 'n plastiek kabelklemmangbuisie en 'n swart silikoon O-ring word saam met die vroulike propbehuis en kontakinskrywing as standaardversorgde toebehore verskaf. Daar is geen behoefte aan afsonderlike aankoop van sealdele vir standaard velmontasie nie.
V3: Is dit 'n soldeerdraad-tipe of 'n krimpkontak-tipe? Kan krimpterminals gemonteer word?
A: Dit is 'n vroulike ontvanger met soldeerdraad-afsluiting. Die kontaksterte is ontwerp vir draadsoldeer. Die standaardweergawe ondersteun nie krimpterminals nie. Gebruikers moet gestrande koperdrade op die kontaksterte soldeer met 'n soldeerbout. Indien 'n krimpkontak-weergawe benodig word vir groot-skaal outomatiese kabelboomproduksie, raadpleeg asseblief ons verkoopspan vir 'n alternatiewe model.
V4: Watter draaddikte en kabel buitediameter word aanbeveel? Wat is die per-pen gewaardeerde stroom?
A: Aanbevole geknelde koperdraadgrootte: AWG 22–16. Toepaslike buitediameter van die kabel: 6,0–12,0 mm. Deurlopende nominaalstroom vir elke enkele vroulike pen is 12 A. Moet nie die nominaalstroom in praktyk oorskry nie om abnormale verhitting en stroombaanrisiko te voorkom nie.
V5: Watter risiko’s tree op as die drie-stuk-seëlstel verkeerd gemonteer word of as die kabelklemmoer nie volledig vasgedraai word nie?
A: Indien die rooi O-ring ontbreek of verkeerd geplaas word, sal waterlek by die aansteekverbindingsoppervlak plaasvind. Indien die swart O-ring of die kabelklampmof ontbreek, of indien die agterste kabelklemmoer nie stewig genoeg vasgedraai word nie, sal die kabeltoegang seëlfunksie en spanning-ontlastingsfunksie verlore gaan. Vlugtigheid en stof sal die binnekant van die koppelstuk binnedring, en die trekspanning op die kabel kan solderverbindinge breek. Vir buitegebruik moet al drie stukke toegereedskap korrek geïnstalleer word en moet die kabelklemmoer volledig vasgedraai word.
V6: Bevat hierdie produk die bypassende perskeblom-6-pin-mannelike aansteekstuk?
A: Hierdie produk verskaf slegs die Goodwe-styl pluimblom 6-pen vroulike soldeer-draad-konnektor en die volledige plastiek drie-stukstel. Die ooreenstemmende manlike prop word afsonderlik verkoop. Laat asseblief ons verkoopdepartement weet indien u volledige manlike-vroulike koppelstelle benodig.
V7: Kan u aanpassingsdiens verskaf?
A: Aanpassing is beskikbaar vir grootvolume-bestellings. Ondersteunde aangepaste items sluit in tin-bekleedingsdikte-aanpassing, spesiale behuisingkleur en klein strukturele aanpassings aan die behuising. Aangepaste projekte het MOQ-vereistes. Stuur asseblief u besonderhede tegniese vereistes na ons besigheidsepos vir evaluering en kwotasie.
V8: Kan ek ingenieursmonster ontvang vir voorproduksie-prestasieverifikasie?
A: Ja, toetsmonster is beskikbaar vir kliënt se prestasie- en koppelingvalidering. Die monsterkoste en vrag word deur die kliënt gedra. Die lewertermyn vir monster hang af van voorraadbeskikbaarheid.
V9: Wat is die bedryfstemperatuurreeks en meganiese koppelingsikluslewe?
A: Standaard bedryfstemperatuur: -40℃ tot +85℃. Minimum meganiese koppelingsiklusse: 500 keer. Vir toepassings met baie gereelde aan- en afskakelbewerkings, kontak ons asseblief vir 'n verbeterde-kontakoplossing.
V10: Is grondstofsertifikate en prestasietoetsverslae beskikbaar?
A: Ons kan steekproef-elektriese-prestasietoetsverslae en grondstof-nalewingsverklarings vir projeklêings verskaf. Stuur asseblief u dokumentversoek deur ons amptelike kontakkanaal.
