Cavo con presa rettangolare femmina a 8 poli Shouhang e connettore impermeabile JD8M, lunghezza personalizzabile
Questo cavo assemblato è utilizzato per la trasmissione di segnali su 8 canali e per l’alimentazione ausiliaria a bassa tensione; non è adatto al circuito principale di alimentazione ad alta corrente. La lunghezza, la schermatura o la mappatura specifica dei pin possono essere personalizzate, ma potrebbero applicarsi requisiti di quantità minima d’ordine.
Specifiche prodotto
Voce |
Parametro |
Nome del prodotto |
Cavo con presa rettangolare femmina a 8 poli Shouhang e connettore impermeabile JD8M, lunghezza personalizzabile |
Connettore Estremità-A |
Recetto femminile rettangolare a 8 core Shouhang, alloggiamento speciale a lunghezza rettangolare, terminali di contatto a 8 pin, struttura meccanica di fibbia di blocco, dedicata all'apparecchiatura di abbinamento Shouhang |
Connettore Estremità-B |

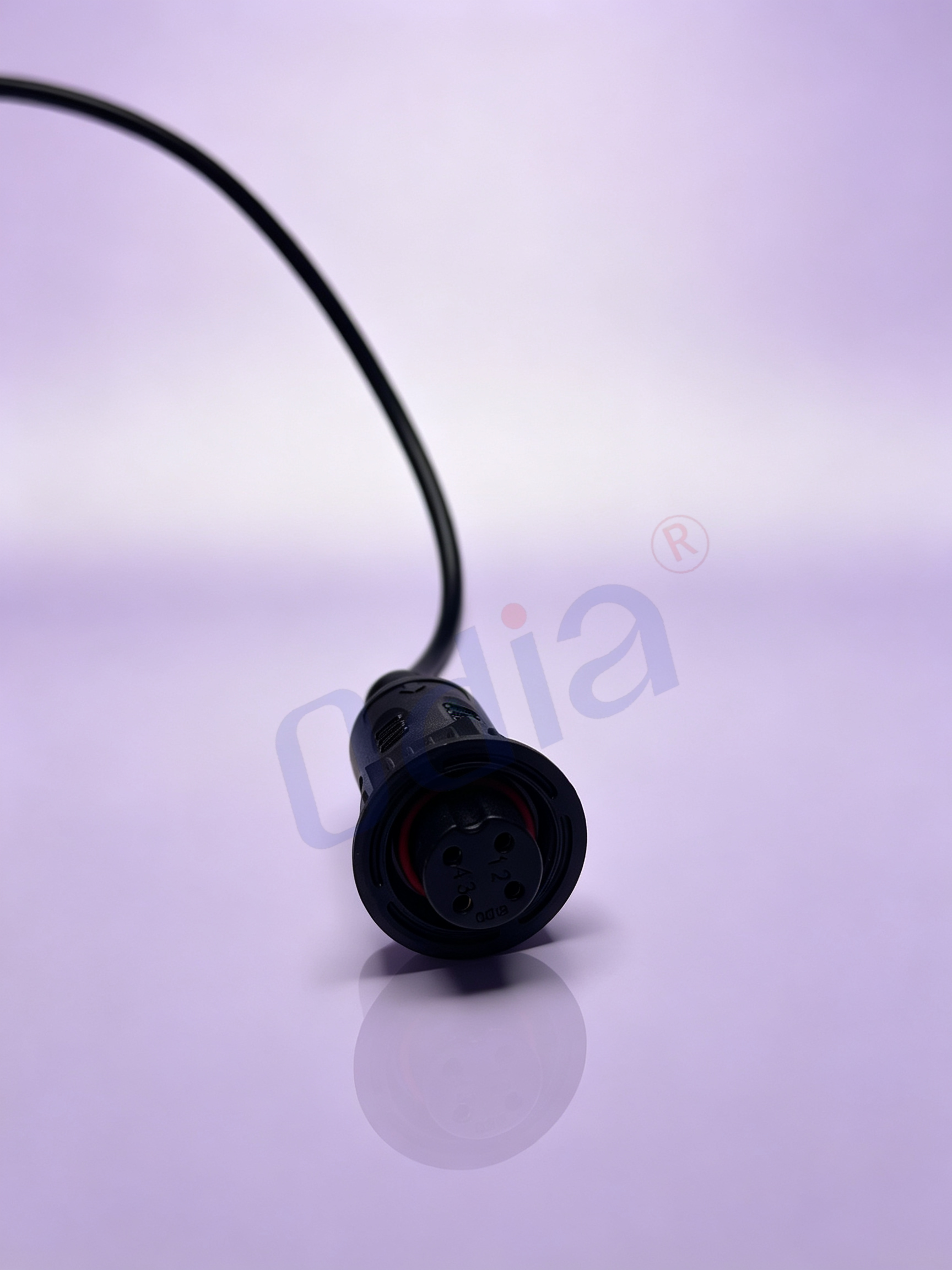

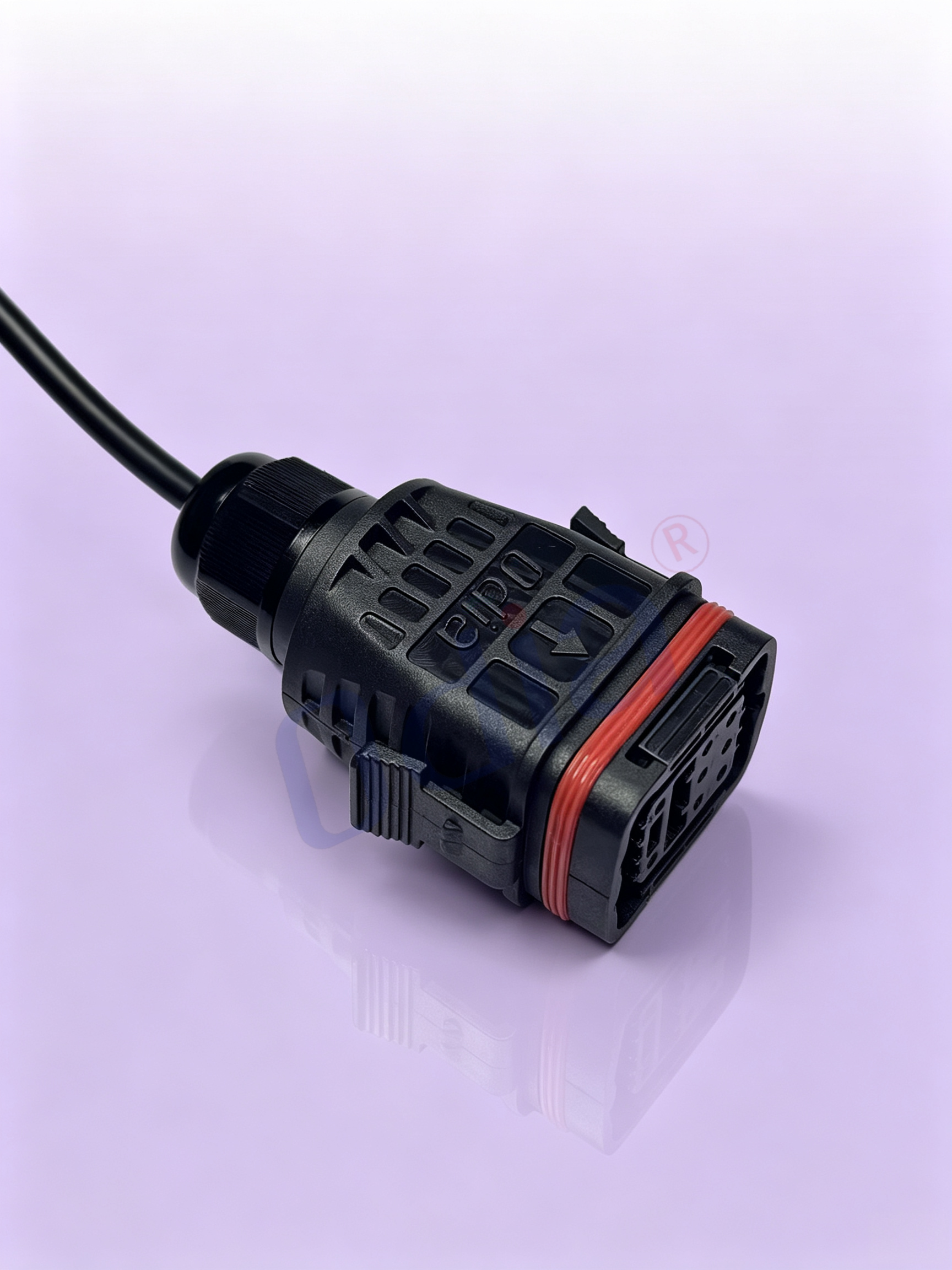

JD8M maschio connettore circolare impermeabile, alloggiamento in plastica di ingegneria nera, anello di gomma di tenuta in silicone rosso, design di sollievo da deformazione della ghiandola del cavo, connessione a fibbia a blocco rapido, contatti a 8 pin |
Conduttore |
Conduttori a fili in rame in scatola a più fili, buona resistenza alla piegatura e resistenza all'ossidazione; struttura di cablaggio interno torto a più nuclei, stabile per la trasmissione del segnale |
Giacca del cavo |
Guaina esterna di alta qualità in PVC/PUR nero, antinvecchiamento, resistente all'usura, agli oli e al freddo, e antigraffio |
Lunghezza del cavo |
Lunghezza totale del cavo completamente personalizzabile; lunghezze di riferimento standard: 1 m, 1,5 m, 2 m, 3 m, 5 m, 8 m |
Grado di protezione |
Grado di protezione IP65-IP67 sul lato connettore impermeabile JD8M (valido solo dopo il completo aggancio a scatto e il corretto posizionamento della guarnizione in gomma); il lato femmina rettangolare a 8 poli Shouhang non è impermeabile e va utilizzato esclusivamente all'interno di apparecchiature o sul lato degli armadi, non per esposizione diretta all'esterno |
Tensione nominale |
300 V CA / CC |
Corrente nominale |
Corrente massima di 5 A per conduttore nei circuiti di segnale e di alimentazione ausiliaria a bassa tensione |
Resistenza di isolamento |
≥1000 MΩ |
Tensione di resistenza dielettrica |
Prova dielettrica a 1500 V CA per 1 minuto senza rottura o fenomeni di arco |
Cicli di accoppiamento |
Connettore impermeabile JD8M: ≥1000 cicli di inserimento-estrazione; presa rettangolare a 8 poli Shouhang: ≥800 cicli di inserimento-estrazione |
Materiale di contatto |
JD8M: contatti in lega di rame placcati in oro; presa rettangolare Shouhang: terminali in lega di rame placcati in stagno |
Opzioni personalizzabili |
Lunghezza totale del cavo personalizzabile, cavo schermato/non schermato, materiale della guaina in PVC/PUR, assegnazione personalizzata dei pin, marcatura del cavo e stampa di etichette |
Standard di conformità |
Conforme alla direttiva RoHS; materiale privo di alogeni disponibile su richiesta per progetti di esportazione globale |
Nota importante: le prestazioni impermeabili IP65-IP67 del connettore JD8M possono essere garantite esclusivamente quando la chiusura a scatto è completamente bloccata e l'anello di tenuta in silicone rosso è correttamente montato e compresso. La presa rettangolare femmina a 8 poli Shouhang non possiede alcuna capacità impermeabile e deve essere utilizzata esclusivamente all'interno dell'involucro dell'apparecchiatura o di un quadro di controllo; non deve essere esposta direttamente alla pioggia, agli schizzi d'acqua o a un ambiente esterno polveroso. Questo cavo assemblato è destinato alla trasmissione di segnali su 8 canali e all'alimentazione ausiliaria a bassa tensione, non essendo adatto per circuiti principali ad alta corrente. Lunghezze personalizzate, requisiti di schermatura o mappature di contatti speciali potrebbero essere soggetti a quantità minime d'ordine. Si prega di confermare la definizione dei contatti (pin-out), la lunghezza del cavo e il materiale della guaina prima di effettuare l'ordine. Questo cavo di conversione realizza l'interconnessione di segnali tra l'interfaccia rettangolare speciale Shouhang e il connettore da campo impermeabile JD8M, trovando ampio impiego nelle attrezzature per comunicazione e monitoraggio nei settori delle energie rinnovabili e dell'industria.
Caratteristiche & Vantaggi del Prodotto
Questo cavo di conversione finito è assemblato con una presa femmina rettangolare allungata a 8 poli Shouhang su un’estremità e un connettore maschio impermeabile a 8 pin di tipo JD8M con chiusura a scatto sull’altra estremità. La lunghezza totale del cavo può essere completamente personalizzata in base alla distanza di installazione dell’attrezzatura del cliente, alla disposizione dei cablaggi sul campo e allo spazio disponibile nell’armadio. Si tratta di una soluzione preassemblata dedicata per l’interconnessione tra le attrezzature della serie Shouhang e l’interfaccia impermeabile JD8M per impiego sul campo, ampiamente adottata in apparecchiature correlate alle energie rinnovabili, sistemi di monitoraggio esterni, unità di controllo industriale per impiego sul campo, dispositivi di comunicazione speciali e sistemi integrati meccatronici.
Nell’applicazione ingegneristica pratica, molti dispositivi basati su Shouhang adottano un’interfaccia interna proprietaria a 8 poli di forma rettangolare allungata, mentre il cablaggio esterno sul campo richiede il collegamento a un connettore impermeabile a scatto di tipo JD8M, per adattarsi alle condizioni operative esterne antipolvere e impermeabili. In assenza di questo cavo di conversione finito in fabbrica, i clienti devono acquistare separatamente la presa femmina rettangolare a 8 poli Shouhang, un cavo composito multifilare per potenza e segnale, e il connettore impermeabile JD8M, completando manualmente sul posto operazioni complesse quali taglio del cavo, spellatura, crimpatura dei terminali, saldatura, assemblaggio del connettore, serraggio del fissaggio del cavo (cable gland) e test di continuità. La lavorazione manuale sul campo comporta diversi rischi nascosti: la qualità della saldatura e della crimpatura dipende fortemente dall’esperienza dell’operatore; si verificano frequentemente giunzioni fredde, saldature virtuali, crimpatura insufficiente e terminali allentati. I cavi assemblati autonomamente presentano generalmente una scarsa protezione contro le sollecitazioni all’ingresso del connettore, con conseguente facile rottura dei fili conduttori sotto vibrazioni prolungate e flessioni ripetute. Inoltre, i fasci di cavi lavorati manualmente mostrano una qualità non uniforme tra i lotti, prestazioni elettriche instabili, bassa efficienza di assemblaggio e non sono adatti a progetti di produzione su larga scala. Il nostro cavo di conversione preassemblato e finito in fabbrica risolve efficacemente i suddetti problemi legati al cablaggio sul campo.
Innanzitutto, la conversione dedicata da interfaccia a interfaccia realizza un’interconnessione senza soluzione di continuità tra apparecchiature speciali e l’interfaccia impermeabile per impiego in campo. Il connettore impermeabile JD8M adotta un meccanismo di bloccaggio a fibbia a sgancio rapido, dotato di anello di tenuta in silicone rosso e morsetto per cavi regolabile per il rilascio dello sforzo meccanico. Dopo il completo innesto della fibbia, raggiunge il grado di protezione antipolvere e impermeabile IP65-IP67 per collegamenti esterni in campo, resistendo all’ingresso di polvere e agli schizzi d’acqua. La presa femmina rettangolare allungata da otto contatti dell’azienda Shouhang si accoppia perfettamente alla porta originale delle apparecchiature Shouhang, senza necessità di modifiche all’interfaccia del dispositivo principale. L’operatore deve semplicemente inserire entrambe le estremità nei rispettivi alloggiamenti per completare l’interconnessione di segnali ed energia, senza dover eseguire saldature secondarie, schiacciamenti o operazioni di assemblaggio. La struttura di bloccaggio a fibbia del JD8M garantisce prestazioni affidabili contro vibrazioni e disinserimento accidentale, adattandosi alle complesse condizioni operative in campo caratterizzate da vibrazioni continue. I contatti placcati in oro del JD8M mantengono una bassa resistenza di contatto e una trasmissione stabile a lungo termine di segnali multicanale.
In secondo luogo, l’assemblaggio standardizzato in fabbrica e i test elettrici completi garantiscono prestazioni stabili. Tutte le procedure — tra cui la lavorazione dei cavi, la crimpatura dei terminali, la saldatura, il montaggio dei connettori, il fissaggio dei passacavi e il trattamento anti-sforzo — vengono eseguite secondo un flusso produttivo standardizzato. Ogni cavo finito subisce un rigoroso controllo finale: test di continuità pin-to-pin completo, rilevamento di cortocircuiti su più canali, verifica delle prestazioni di isolamento e ispezione visiva dell’aspetto esteriore, per assicurare che ogni canale conduca correttamente, senza rischi nascosti di circuito aperto o cortocircuito. I clienti ricevono un prodotto finito plug-and-play, che riduce notevolmente i tempi di installazione e messa a punto in loco dell’attrezzatura ed evita guasti causati da errori di saldatura manuale. La struttura interna di cablaggio multiconduttore ottimizza l’integrità del segnale e riduce la distorsione del segnale durante la trasmissione.
In terzo luogo, la personalizzazione flessibile multidimensionale soddisfa le esigenze meccaniche ed elettriche diversificate. Oltre alla lunghezza totale del cavo arbitraria, è disponibile l’opzione cavo schermato. La struttura schermata riduce efficacemente le interferenze elettromagnetiche esterne ed è fortemente raccomandata per la trasmissione di segnali in ambienti industriali ad alta intensità di EMI. Sono disponibili due tipi di materiale per la guaina: il PVC economico, adatto per posa statica all’interno di armadi; la guaina esterna in PUR offre eccellente resistenza agli oli, alle basse temperature, all’usura e alla fatica da flessione, risultando ideale per cablaggi esterni in campo con movimenti frequenti del cavo, contaminazione da olio o condizioni di bassa temperatura. Offriamo mappatura personalizzata dei pin e marcatura personalizzata delle etichette sui cavi, per facilitare l’identificazione durante l’installazione in campo e la manutenzione post-vendita. Accettiamo sia ordini di campioni prototipali in piccole quantità, sia ordini di produzione su larga scala per progetti di apparecchiature in serie.
In quarto luogo, la struttura di conversione integrata ottimizza la lista dei materiali (BOM) e riduce i punti di guasto intermedi. Questo cavo di conversione monopezzo sostituisce i componenti discreti sparsi, elimina i moduli adattatori intermedi aggiuntivi, semplifica l’elenco degli acquisti del cliente e la disposizione dei cablaggi interni all’apparecchiatura. L’insieme dei cablaggi risulta ordinato e conforme agli standard, il che favorisce il controllo qualità dell’intera macchina e la manutenzione in loco. La progettazione con fissaggio a manicotto (cable-gland) e sistema anti-trazione all’estremità JD8M disperde efficacemente la forza di trazione, prevenendo la rottura dei fili conduttori causata da trazione o flessione esterne.
In quinto luogo, riduce i costi complessivi di produzione e il rischio di ritorni per i produttori di apparecchiature. Gli operatori in loco saltano diversi passaggi manuali complessi: taglio dei cavi, spelatura dei fili, crimpatura dei terminali, saldatura tra due connettori diversi, assemblaggio dei connettori, regolazione del fissaggio del cavo (cable gland) e ispezione autonoma. Il carico di lavoro di assemblaggio è chiaramente ridotto, mentre vengono eliminate le fluttuazioni qualitative causate dalle diverse competenze degli operatori. Va sottolineato che la presa femmina rettangolare a 8 poli Shouhang non è impermeabile e deve essere installata esclusivamente all’interno di un alloggiamento chiuso o di un armadio. Il connettore JD8M raggiunge le prestazioni IP nominali soltanto quando è completamente agganciato (buckle-lock) e l’anello di tenuta è correttamente compresso.
Elenco riassuntivo dei vantaggi principali:
- Cavo di conversione dedicato: presa femmina rettangolare lunga a 8 poli Shouhang → connettore impermeabile a 8 pin JD8M con sistema di aggancio (buckle-type)
- Connettore impermeabile a chiusura rapida JD8M con anello di tenuta in silicone rosso e morsetto per cavo antistrappo, garantisce protezione IP65-IP67 dopo il completo aggancio, resistente alle vibrazioni e all’estrazione accidentale per applicazioni sul campo
- Presa rettangolare femmina originale Shouhang a 8 contatti, collegamento diretto plug-and-play per le apparecchiature della serie Shouhang, nessuna modifica dell’interfaccia richiesta
- Crimpati, saldati e assemblati in fabbrica; test elettrico completo su tutta la gamma prima della consegna, trasmissione stabile di segnali multicanale e di alimentazione ausiliaria
- Lunghezza totale del cavo completamente personalizzabile; opzionale schermato / non schermato, guaina esterna in PVC / PUR per diversi ambienti
- Supporta assegnazione personalizzata dei pin e marcatura personalizzata del cavo per requisiti specifici del progetto
- Consente la conversione tra interfaccia proprietaria speciale e connettore impermeabile per campo, semplificando il cablaggio sul posto
- Il fascio integrato monopezzo riduce le parti adattatrici intermedie, ottimizza la lista materiali (BOM) e riduce i potenziali punti di guasto
- Il design del fissaggio del cavo con guarnizione migliora le prestazioni anti-trazione e anti-flessione, adattandosi a complessi ambienti di lavoro sul campo
- Materie prime conformi alla direttiva RoHS; opzione priva di alogeni disponibile per progetti industriali destinati all’esportazione globale
Scenari di applicazione
Questo cavo di conversione impermeabile Shouhang da femmina rettangolare a 8 poli a JD8M è ampiamente utilizzato per apparecchiature di supporto alle energie rinnovabili, unità di monitoraggio esterne, dispositivi industriali di controllo in loco, apparecchiature di comunicazione speciali e sistemi meccatronici personalizzati.
1. Apparecchiature di campo per il supporto alle energie rinnovabili
L’apparecchiatura principale Shouhang è installata in ambiente interno o all’interno di un armadio; questo cavo converte l’interfaccia rettangolare speciale interna in un connettore impermeabile JD8M per il collegamento dell’unità di campo esterna, trasmettendo segnali multicanale e alimentazione ausiliaria.
2. Dispositivi di monitoraggio e acquisizione dati esterni
I nodi di monitoraggio esterni adottano l'interfaccia impermeabile JD8M per il cablaggio sul campo; sul lato dell'unità interna è presente la porta rettangolare a 8 contatti Shouhang; questo cavo preassemblato consente una rapida interconnessione tra l'unità interna e le apparecchiature esterne sul campo.
3. Sistema industriale di controllo e rilevamento sul campo
Le apparecchiature industriali di controllo sul campo richiedono un connettore impermeabile per uso esterno, mentre all'interno del quadro di comando viene utilizzata l'interfaccia speciale Shouhang; questo cavo di conversione realizza la transizione del segnale tra l'interno del quadro e l'estremità sul campo.
4. Dispositivi speciali per comunicazione e trasmissione di segnali
Le apparecchiature di comunicazione speciali sono dotate della porta rettangolare proprietaria Shouhang; per il cablaggio sul campo è necessario utilizzare il connettore a scatto impermeabile JD8M, per soddisfare i requisiti ambientali antipolvere e impermeabili.
5. Macchinari integrati meccatronici personalizzati
Le macchine personalizzate non standard adottano all’interno il modulo di controllo della serie Shouhang; i sensori o gli attuatori esterni vengono collegati tramite l’interfaccia impermeabile JD8M; questo cavo funge da mezzo di interconnessione dedicato.
6. Fase di produzione del prototipo e di ricerca e sviluppo dell’attrezzatura
Durante la fase di sviluppo del prodotto e di verifica del prototipo, il cavo di conversione con lunghezza personalizzabile consente agli ingegneri di completare rapidamente l’abbinamento delle interfacce e di ridurre il ciclo di debug e R&S.
Domande frequenti (FAQ)
D1: Entrambe le estremità del connettore sono impermeabili? Quali sono le condizioni preliminari per l’impermeabilità?
R1: Solo il connettore JD8M raggiunge il grado di protezione IP65–IP67, valido esclusivamente quando la chiusura a scatto è completamente bloccata e l’anello di tenuta in silicone rosso è correttamente montato e compresso. La presa rettangolare femmina a 8 poli Shouhang non è impermeabile e deve essere utilizzata esclusivamente all’interno di un armadio sigillato o di un alloggiamento per apparecchiature; non è ammessa un’applicazione diretta all’esterno, in ambienti scoperti.
D2: È possibile personalizzare la lunghezza totale del cavo? È possibile modificare l’assegnazione dei pin secondo lo schema fornito?
A2: Sì. Supportiamo una lunghezza totale personalizzata del cavo e possiamo modificare la mappatura pin-cavo in base alle vostre specifiche tecniche. Requisiti completamente personalizzati potrebbero comportare un requisito di quantità minima d’ordine; si prega di consultare il team vendite al momento dell’ordine.
D3: Devo scegliere un cavo schermato? In quali casi è consigliata la funzione di schermatura?
R3: La versione schermata è opzionale. Si raccomanda vivamente l’uso di cavi schermati per la trasmissione di segnali multicanale in ambienti con forte interferenza elettromagnetica. La versione non schermata risulta più economica per la trasmissione di segnali ordinari e di alimentazione ausiliaria a bassa potenza.
D4: Qual è la differenza tra guaina in PVC e guaina in PUR? Come effettuare una scelta adeguata?
R4: Il PVC è adatto per posa statica all’interno di armadi, offrendo un buon rapporto costo-prestazioni. La guaina in PUR garantisce eccellente resistenza agli oli, alle basse temperature, all’usura e alla flessione, ed è quindi indicata per cablaggi esterni, in ambienti con contaminazione da olio o a basse temperature.
D5: Qual è la corrente massima sostenibile da ciascun singolo conduttore? Può essere utilizzato per un circuito di alimentazione ad alta potenza?
R5: Ciascun conduttore supporta una corrente massima di 5 A. Questo cavo è progettato per la trasmissione di segnali multicanale e per l’alimentazione ausiliaria a bassa corrente, non è adatto a circuiti di alimentazione principale ad alta corrente.
D6: Si verifica un guasto nella trasmissione del segnale dopo l’installazione: quali sono i punti chiave da ispezionare?
R6: Controllare i seguenti elementi fondamentali: verificare che la chiusura JD8M sia completamente agganciata in posizione; accertarsi che il connettore rettangolare Shouhang sia completamente inserito, senza terminali allentati; riconfermare che la corrispondenza dei pin sia conforme alla definizione dell’equipaggiamento; ispezionare la guaina del cavo per graffi, crepe o altri danni fisici. Sostituire il cavo in caso di danni fisici.
D7: Questo prodotto include il controparte abbinata maschio/femmina JD8M?
R7: Viene fornito esclusivamente questo cavo di conversione finito. Il connettore abbinato non è incluso nella confezione; i clienti devono acquistare gli accessori corrispondenti in base al progetto.
Q8: È possibile effettuare ordini campione in piccoli lotti? Esiste un MOQ per specifiche personalizzate?
A8: Sono disponibili campioni con specifiche standard. Per lunghezze completamente personalizzate, assegnazioni speciali dei pin e requisiti particolari sui materiali, potrebbe applicarsi una quantità minima d'ordine; si prega di consultare il nostro reparto vendite.
Q9: Qual è la gamma di temperatura di funzionamento per questo cavo?
A9: Guaina in PVC: -20 ℃ ~ +80 ℃; guaina in PUR: -40 ℃ ~ +85 ℃. Si prega di selezionare il materiale della guaina più adatto in base alla temperatura ambiente effettiva sul campo.
Q10: È possibile fornire materiale privo di alogeni per progetti destinati all'esportazione?
R10: Sì, su richiesta è possibile fornire l’opzione di materiale grezzo privo di alogeni, per soddisfare gli standard internazionali di approvvigionamento ambientale relativi all’esportazione di apparecchiature all’estero.
