Shouhang 8-Kern Reghoekige Vroulike Ontvanger na JD8M Waterdigte Konnektor Kabel, Aanpasbare kabel-lengte
Hierdie kabelstel word gebruik vir 8-kanaal sein-oordrag en lae-spanningsbyvoorsiening, nie geskik vir hoë-stroom hoofkraglus nie. Lengte, afskermingsvereistes of spesiale pen-toekennings kan aangepas word, maar onderhewig aan minimum-bestellinghoeveelheid-vereistes.
Produkspesifikasies
Item |
Parameter |
Produknaam |
Shouhang 8-Kern Reghoekige Vroulike Ontvanger na JD8M Waterdigte Konnektor Kabel, Aanpasbare kabel-lengte |
Konnektor-end-A |
Shouhang 8-kern reghoekige vroulike ontvanger, spesiale lang-reghoekige behuising, 8-pen kontakterminale, meganiese sluitgesp-struktuur, ontwerp vir toepassing met Shouhang-toepaslike toerusting |
Konnektor-end-B |

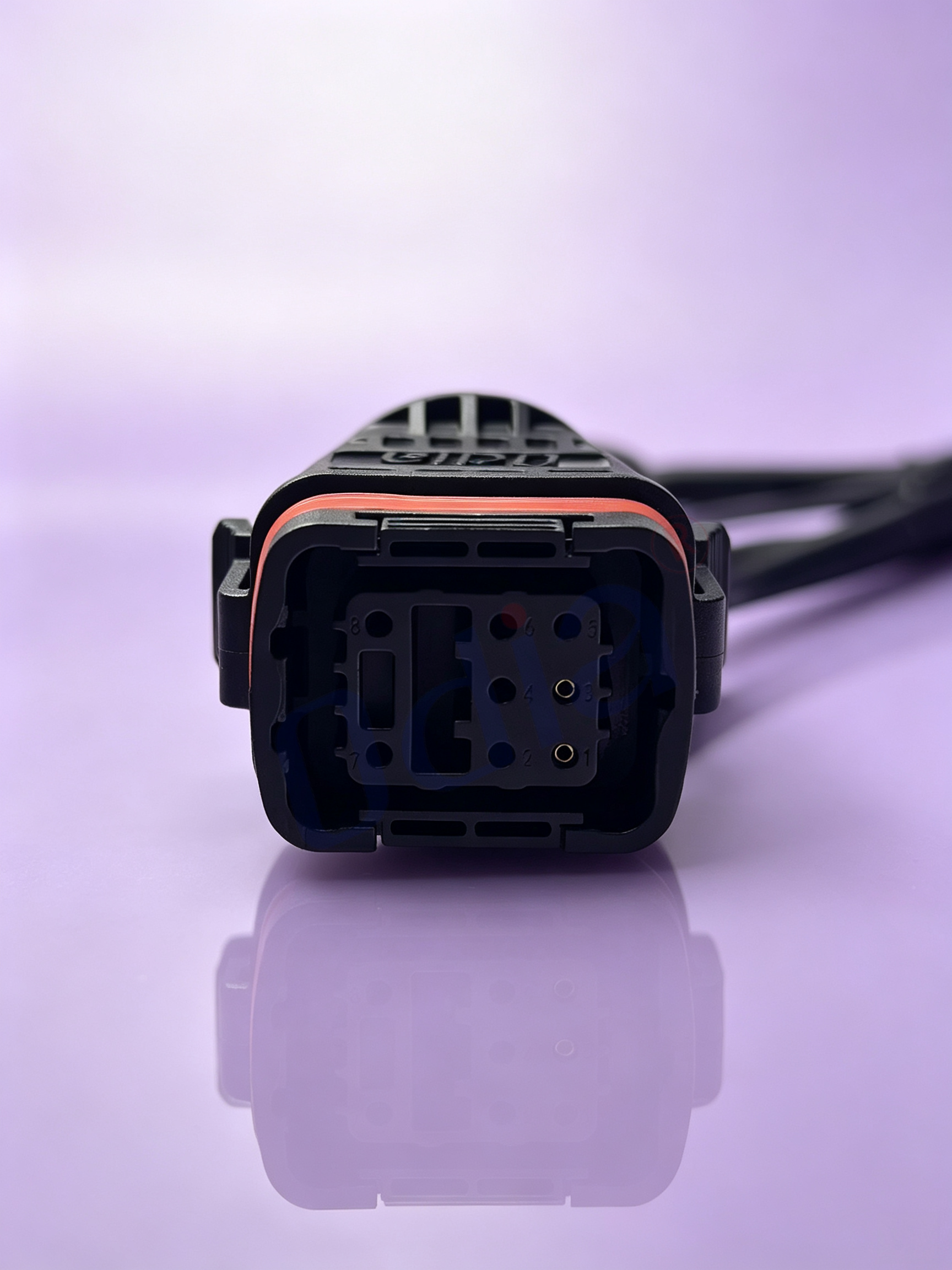

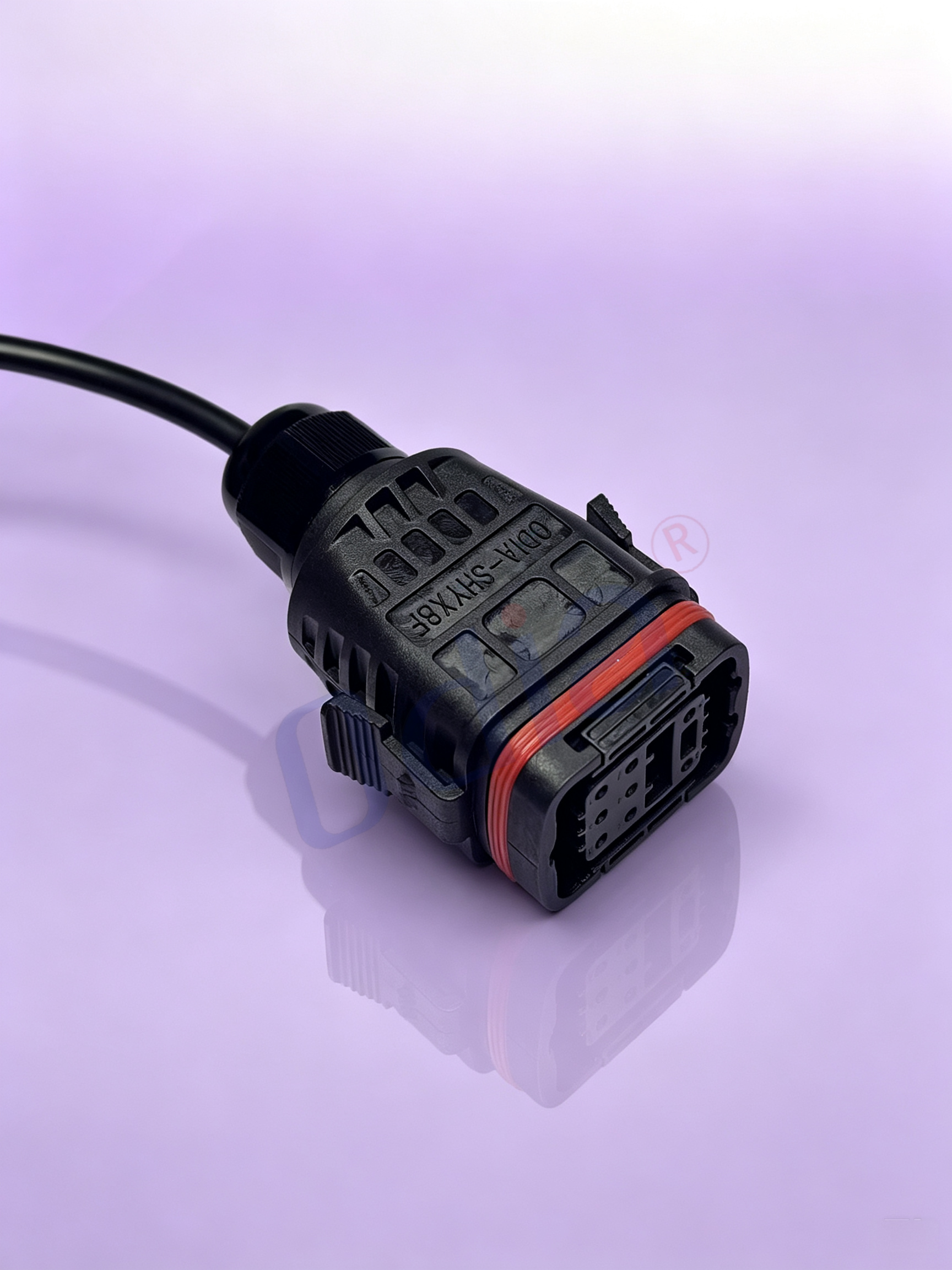

JD8M manlike waterdigte sirkelvormige konnektor, swart ingenieursplastiek-behuising, rooi silikoon-seëlring, kabelklamp-spanningsontlastingontwerp, vinnige sluitgesp-verbinding, 8-pen kontakte |
Geleier |
Veelvoudige geslagte, geplateerde kopergeleiers, uitstekende buigweerstand en weerstand teen oksidasie; veelkern gedraaide interne bedradingstruktuur, stabiel vir sein-oordrag |
Kabeljak |
Hoë-kwaliteit swart PVC / PUR buiteomhulsel, anti-ouerwording, slytvas, olievas, koudvas en stofvas |
Kabellengte |
Volledig aanpasbare totale kabel-lengte; standaard verwysingslengtes: 1 m, 1,5 m, 2 m, 3 m, 5 m, 8 m |
Beskermingsgradering |
IP65-IP67 vir JD8M waterdigte-konnektor-kant (geld slegs nadat die knip-verbinding volledig vasgeklik is en die rubberring op sy plek is); Shouhang 8-kern reghoekige vroulike kant is nie waterdig nie, en word slegs vir toestelbinnekant of kas-kant gebruik, nie vir buitelugdirekte blootstelling nie |
Gegradeerde spanning |
300 V AC / DC |
Gewaardeerde stroom |
Maksimum 5 A per kern vir sein- en lae-spanningshulpkragstrome |
Isolasie weerstand |
≥1000 MΩ |
Dielektriese weerstandspanning |
AC 1500 V, 1 minuut sonder deurbraak of vonk-oorskryding |
Koppelings-siklusse |
JD8M waterdigte konnektor: ≥1000 inset- en verwyderingsiklusse; Shouhang 8-kern reghoekige ontvanger: ≥800 inset- en verwyderingsiklusse |
Kontakmateriaal |
JD8M: koperlegering met goudbeplating op kontakte; Shouhang reghoekige ontvanger: tinbeplating op koperlegeringsterminale |
Aanpasbare opsies |
Aanpasbare kabel-totale lengte, geskermde / nie-geskermde kabel, PVC / PUR omhulselmateriaal, aanpasbare pen-uitsettoedeling, kabelmerking en etiketdruk |
Nalewingsstandaard |
RoHS-nakomend, gehalogeneerde materiaal opsioneel vir globale uitvoerprojekte |
Belangrike nota: Die IP65-IP67 waterdigte prestasie van die JD8M-konnektor kan slegs bereik word wanneer die sluitstuk volkome vasgesluit is en die rooi silikoon-seëlring behoorlik geplaas en saamgedruk is. Die Shouhang 8-kern reghoekige vroulike ontvanger het geen waterdigte vermoë nie en moet binne toerustingbehuisings of beheerkabines gebruik word; dit mag nie direk aan reën, spatwater of buitelug-stofagtige omgewings blootgestel word nie. Hierdie kabelstel word vir 8-kanaal sein-oordrag en lae-spanningsbyvoeding gebruik, en is nie geskik vir hoë-stroom hoofkragkringe nie. Aangepaste lengtes, afskermingsvereistes of spesiale pen-toekennings kan onderhewig wees aan minimum-bestellinghoeveelheidvereistes. Bevestig asseblief die pen-uitsetdefinisie, kabel-lengte en omhulselmateriaal voordat bestellings plaas word. Hierdie omskakelkabel stel seinverbinding tussen die Shouhang spesiale reghoekige koppelvlak en die JD8M velde waterdigte konnektor in staat, en word wyd in nuwe-energie-, nywerheidsvelde kommunikasie- en moniteringsuitrusting gebruik.
Produkkenmerke & Voordele
Hierdie voltooide omskakelkabel is saamgestel met 'n Shouhang 8-kern lang-reghoekige vroulike ontvanger aan die een kant en 'n JD8M knop-tipe 8-pen waterdigte manlike verbindingsstuk aan die ander kant. Die totale kabellengte kan volledig aangepas word volgens die installasie-afstand van die kliënt se toerusting, die velddraad-lêplan en die kasmonteeruimte. Dit is 'n spesiale voorvervaardigde interkonneksie-oplossing wat ontwerp is om Shouhang-reeks-toerusting met die JD8M velddraad-waterdigte koppelvlak te pas, en word wyd gebruik vir nuwe-energie-verwante toerusting, buitelug-moniteringsstelsels, industriële veldbeheeenhede, spesiale kommunikasietoestelle en megatroniese geïntegreerde stelsels.
In praktiese ingenieurs-toepassing gebruik baie Shouhang-gebaseerde toestelle ’n eie 8-kern lang-reghoekige interne koppelvlak, terwyl buiteveld-bedrading aan ’n JD8M waterdigte knop-tipe-konnektor moet verbind word om buitebedryfsomstandighede met stof- en waterbeskerming aan te pas. Sonder hierdie fabriek-afgevoerde omskakelkabel moet kliënte afsonderlik ’n Shouhang 8-kern reghoekige vroulike sokkel, ’n veelkern krag-sein saamgestelde kabel en ’n JD8M waterdigte konnektor koop, en dan op die werf handmatig draad afsny, afskraap, terminale krimp, solder, konnektore monteer, kabelklamp vasdraai, kontinuïteits-toetse doen en ander ingewikkelde prosedures voltooi. Handmatige veldverwerking bring verskeie verborge risiko’s mee. Solder- en krimpkwaliteit hang sterk af van die operateur se ervaring; koue soldeerlasies, skynsoldeerings, onvolledige krimping en los terminale kom gereeld voor. Selfgemonteerde kabels het gewoonlik swak spanning-ontlastingbehandeling by die konnektor-inset, wat maklik tot kerndraadbreuk onder langtermyn vibrasie en herhaalde buiging lei. Daarbenewens het handmatig verwerkte kabelbundels onkonsekwente partyproduksiekwaliteit, onstabiele elektriese prestasie, lae monteringsdoeltreffendheid en is nie geskik vir massaproduksieprojekte nie. Ons voor-monteerde, afgevoerde omskakelkabel los hierdie bogenoemde velddraadprobleme doeltreffend op.
Eerstens maak die toegewyde interfasie-na-interfasie-omseting naadlose koppeling tussen spesiale toerusting en die veld se waterdigte interfasie moontlik. Die JD8M-waterdigte verbindingsstuk gebruik ’n vinnige-ontsluit-klinkversluitingsmeganisme, wat saam met ’n rooi silikoon-seëlring en ’n verstelbare kabelklamp vir spanningontlasting verskaf word. Nadat die klink volledig ingeskakel is, bereik dit ’n stof- en waterdigtheid van IP65 tot IP67 vir buitelugvelddraai, wat teen stofinsiggang en waterspat beskerm. Die teenoorgestelde Shouhang 8-kern-langreghoekige vroulike ontvanger pas perfek by die oorspronklike Shouhang-toerustingpoort, sonder dat enige wysiging aan die gasheer-kant se interfasie benodig word. Operateurs moet net albei ente op hul plekke insteek om die sein- en kragkoppeling te voltooi, sonder verdere soldering, krimping of monteringswerk. Die klinkversluitingsstruktuur van die JD8M bied betroubare anti-vibrasie- en anti-uittrekprestasie, wat dit vir komplekse velddryfvoorwaardes met voortdurende vibrasie geskik maak. Goudgeplateerde kontakte van die JD8M verseker ’n lae kontakweerstand en langtermynstabiele oordrag van meervoudige seine.
Ten tweede verseker gestandaardiseerde fabriekmontasie en volledige elektriese toetsing stabiele prestasie. Alle prosedures, insluitend draadverwerking, terminaal-krimping, soldering, verbindingsstukmontasie, kabelafsluitingsvasmaak en spanning-ontlastingbehandeling, word voltooi binne ’n gestandaardiseerde vervaardigingsvloei. Elke voltooide kabel ondergaan ’n streng uitgaande inspeksie: ’n volledige pen-tot-pen kontinuïteitstoets, veelkanaal kortsluitingsopsporing, isolasieprestasietoets en visuele voorkominsinspeksie om te verseker dat elke kanaal korrek geleiding gee sonder enige verborge oop-sirkuit- of kortsluitingsgevaar. Kliënte ontvang ’n instel-en-gaan-produk wat die opstellings- en aftastingstyd van toerusting ter plaatse grootliks verkort en foute wat deur handmatige lasfoute veroorsaak word, vermy. Die interne vele-kern bedradingstruktuur optimaliseer seinintegriteit en verminder seinvervorming tydens oordrag.
Derde, multidimensionele, buigsame aanpassing voldoen aan verskeie meganiese en elektriese vereistes. Behalwe vir 'n willekeurige totale kabel-lengte, is daar ook 'n beskermde kabelopsie beskikbaar. Die beskermde struktuur onderdruk eksterne elektromagnetiese steuring en word sterk aanbeveel vir sein-oordrag in 'n sterk-EMI nywerheidomgewing. Twee omhulselmateriale is beskikbaar: koste-effektiewe PVC vir statiese installasie binne 'n kas; 'n PUR-buite-omhulsel het uitstaande oliebestandheid, lae-temperatuurbestandheid, slytbestandheid en buigmoegheidbestandheid, en is geskik vir buiteveldbedrading met gereelde kabelbeweging, oliebesoedeling of 'n lae-temperatuuromgewing. Ons ondersteun aangepaste pen-uitvoer-toekennings en aangepaste kabel-etikettering vir maklike identifikasie tydens velinstallasie en naverkooponderhoud. Albei klein-batch prototipe-monsterbestellings en grootvolume massa-produksiebestellings vir groep-toerustingprojekte word aanvaar.
Vierdens, optimaliseer die geïntegreerde omskakelstruktuur die BOM en verminder tussentydse foutpunte. Hierdie eenstuk-omskakelkabel vervang verspreide diskrete komponente, elimineer ekstra tussentydse adaptermodules, vereenvoudig die kliënt se kooplys en die binnebedrading-uitreiking van toerusting. Die algemene bedrading is netjies en standaard, wat voordelig is vir gehelsmasjien-kwaliteitsbeheer en terreinonderhoud. Die kabelklamp-spanningsontlastingontwerp aan die JD8M-end versprei effektief die trekrag en voorkom dat kernrade breek as gevolg van eksterne trek of buiging.
Vijfde, dit verlaag die omvattende vervaardigingskoste en die risiko van herwerk vir toestelvervaardigers. Ter plaatse oorskryt bediener verskeie ingewikkelde handwerkstappe: kabelsny, draadontbloting, terminaal-krimp, soldering tussen twee verskillende konnektors, konnektor-montering, kabel-glandinstelling en self-inspeksie. Die monteringslas word duidelik verminder, terwyl kwaliteitsvariasies wat veroorsaak word deur verskillende bedienervaardighede, uitgeskakel word. Dit moet beklemtoon word dat die Shouhang 8-kern langreghoekige vroulike einde nie waterdig is nie en binne ’n geslote toestelhuis of kas geplaas moet word. Die JD8M-konnektor kan slegs die gewaardeerde IP-prestasie bereik wanneer dit volledig vasgeklik is en die sealring korrek saamgedruk word.
Samevatting van kernvoordelelys:
- Gespesialiseerde omskakelkabel: Shouhang 8-kern langreghoekige vroulike ontvanger na JD8M 8-pin vas-klikwaterdigte konnektor
- JD8M vinnig-klamp waterdig verbindingsstuk met rooi silikoon-seëlring en kabelklamp spanning-verligting, bereik IP65-IP67 beskerming na volledige vergrendeling, anti-vibrasie en anti-uittrek vir velddoelwittoepassings
- Oorspronklike pasvorm Shouhang 8-kern reghoekige vroulike ontvanger, direk steek-en-speel vir Shouhang-reeks toerusting, geen koppelvlak-wysiging benodig nie
- Fabriek-voltooide krimping, soldering en samestelling; 100% volle elektriese toets voor lewering, stabiele multi-kanaal sein- en aanvullende krag-oordrag
- Volledig aanpasbare totale kabel-lengte; opsionele beskermde / nie-beskermde, PVC / PUR buiteomhulsel vir verskillende omgewings
- Steun aangepaste pen-uitset-toedeling en aangepaste kabelmerk vir projek-spesifieke vereistes
- Verwesenlik omskakeling tussen spesiale eienaarskoppelvlak en velddor waterdig verbindingsstuk, vereenvoudig terrein-bedrading op werf
- Geïntegreerde eenstuk-kabelbundel verminder tussen-in adapterdele, optimaliseer BOM-lys en verlaag moontlike falingspunte
- Die kabelklem-stresontlastingsontwerp verbeter die anti-trek- en anti-boogprestasie, en pas by komplekse velddoeingsomgewings
- RoHS-nakomende grondstowwe, halogeenvrye opsie beskikbaar vir wêreldwye uitvoer van industriele toerustingprojekte
Toepassingsskemas
Hierdie Shouhang 8-kern reghoekige vroulike na JD8M waterdigte omskakelkabel word wyd gebruik vir nuwe-energie-ondersteunende toerusting, buitelugveldbemonsteringseenhede, nywerheidse werfbeheertoerusting, spesiale kommunikasietoerusting en aangepaste megatroniese stelsels.
1. Nuwe-energie-ondersteunende velddoeningstoerusting
Shouhang se hooftoerusting is binne of binne ’n kas geplaas; hierdie kabel omskakel die interne spesiale reghoekige koppelvlak na ’n JD8M-waterdigte koppelaar vir buitelugveldeenheidverbinding, en dra veelkanaalsignale en aanvullende krag.
2. Buitelug-bemonstering- en data-inwinsapparatuur
Buitemonitoringsknooppunte gebruik die JD8M waterdigte koppelstuk vir velddraadwerk; die binnekant van die gasheer-eenheid het ’n 8-kern reghoekige poort van Shouhang, en hierdie gereedgemaakte kabel maak vinnige interverbinding tussen die binne-eenheid en buiteveltoerusting moontlik.
3. Industriële Veldbeheer- en Opsporingsstelsel
Industriële veldbeheertoerusting vereis waterdigte velkkoppelstukke, terwyl die binnekant van die beheerkabinet ’n spesiale Shouhang-koppelstuk gebruik; hierdie omskakelkabel voltooi die sein-oorgang tussen die binnekant van die kabinet en die velkende.
4. Spesiale Kommunikasie- en Sein-oordragtoerusting
Spesiaal-doel kommunikasietoerusting is toegerus met ’n eie reghoekige poort van Shouhang; velddraadwerk benodig ’n waterdigte knop-tipe JD8M-koppelstuk om aan die stofbestandige en waterbestandige omgewingsvereistes te voldoen.
5. Aangepaste Megatroniese Geïntegreerde Masjinerie
Nie-standaard aangepaste masjinerie maak gebruik van die Shouhang-reeks beheermoduul binne-in die masjien; eksterne velddoseerders of aktuatorre verbind via die JD8M waterdigte koppelstuk; hierdie kabel dien as spesiale verbindingsmedium.
6. Prototipe-proefproduksie- en toerusting-navorsing-en-ontwikkelingsfase
Tydens die produkontwikkelings- en prototipeverifikasiefase help die aanpasbare-lengte omskakelkabel ingenieurs om vinnig koppelvlaktoepassing te voltooi en die navorsings- en ontwikkelingsproefperiode te verkort.
Algemene vrae (VVK)
V1: Is albei koppelstukkante waterdig? Wat is die voorwaardes vir waterdigtheid?
A1: Slegs die JD8M-koppelstuk kan 'n beskermingsgradering van IP65 tot IP67 bereik, wat slegs van toepassing is wanneer die sluitklip volledig vasgeklik is en die rooi silikoon-seëlring korrek geplaas en saamgedruk word. Die Shouhang 8-kern reghoekige vroulike ontvangsverbinding is nie waterdig nie en moet binne-in 'n geslote kas of toestelhuis gebruik word; dit is nie toegelaat vir direkte buite- of blootgestelde toepassings nie.
V2: Kan ek die totale lengte van die kabel aanpas? Kan die pyn-uitvoeropdrag volgens die tekening gewysig word?
A2: Ja. Ons ondersteun aangepaste totale kabel-lengte en pas die pen-naar-draad-toekennings volgens u tegniese spesifikasie aan. Volledig-aangepaste vereistes kan 'n minimum-bestelhoeveelheid-vereiste aktiveer; raadpleeg asseblief die verkoopspan tydens bestelling.
V3: Moet ek 'n beskermde kabel kies? Wanneer word die beskermingsfunksie aanbeveel?
A3: Die beskermde weergawe is opsioneel. 'n Beskermde kabel word sterk aanbeveel vir multi-kanaal sein-oordrag in 'n omgewing met sterk elektromagnetiese steuring. Die nie-beskermde weergawe is koste-effektief vir gewone seine en lae-krag bykomende krag-oordrag.
V4: Wat is die verskil tussen PVC- en PUR-buitebedekking, en hoe maak ek 'n gepaste keuse?
A4: PVC is geskik vir statiese binne-kabinet-lêing met goeie koste-prestasie. PUR-buitebedekking bied uitstekende oliebestandheid, lae-temperatuurbestandheid, slytbestandheid en buigbestandheid, en is geskik vir buitevelde-bedrading, oliebesmette of lae-temperatuur-werkomstandighede.
V5: Wat is die maksimum stroom wat elke enkele kern kan dra? Kan dit vir 'n hoë-krag kragvoorsieningslus gebruik word?
A5: Elke geleier ondersteun 'n maksimum van 5 A-stroom. Hierdie kabel is ontwerp vir veelkanaal sein-oordrag en klein-stroom aanvullende kragvoorsiening, en is nie toepaslik vir 'n hoë-stroom hoofkragkring nie.
V6: Sein-oordrag misluk na installasie; watter sleutelinspeksiepunte moet gevolg word?
A6: Geliewe kyk na die volgende sleutelpunte: bevestig dat die JD8M-klamp volledig vasgeklik is; verifieer dat die Shouhang reghoekige ontvanger volledig ingedruk is sonder los kontakpunte; dubbelkontroleer dat die pen-uitsetkaart ooreenstem met die toestel se definisie; ondersoek die kabelomhulsel vir krabbe, rafels of beskadiging. Vervang die kabel indien fisiese beskadiging voorkom.
V7: Bevat hierdie produk 'n passende teenoorstaande JD8M manlike/vroulike teenvoeter?
A7: Slegs hierdie voltooide omskakelkabel word verskaf. Die teenoorstaande verbindingsstuk word nie in die pakket ingesluit nie; kliënte moet die passende toebehore volgens die projekontwerp afsonderlik koop.
V9: Word klein-batch monsterbestellings ondersteun? Is daar 'n minimum-bestelhoeveelheid vir aangepaste spesifikasies?
A8: Standaard-spesifikasie monsters is beskikbaar. Vir volledig-aangepaste lengtes, spesiale pen-toekennings en spesiale materiaalvereistes kan 'n minimum-bestelhoeveelheid van toepassing wees; raadpleeg asseblief ons verkoopafdeling.
V9: Wat is die bedryfstemperatuurreeks vir hierdie kabel?
A9: PVC-buitebedekking: -20℃ tot +80℃; PUR-buitebedekking: -40℃ tot +85℃. Kies asseblief die geskikte buitebedekkingmateriaal volgens die werklike omgewingstemperatuur op die terrein.
V10: Kan halogeenvrye materiaal verskaf word vir uitvoer-georiënteerde projekte?
A10: Ja, ’n halogeenvrye grondstofopsie kan op versoek verskaf word om aan internasionale omgewingsbeskermingsinkoopstandaarde vir buitelandse toerustinguitvoer te voldoen.
