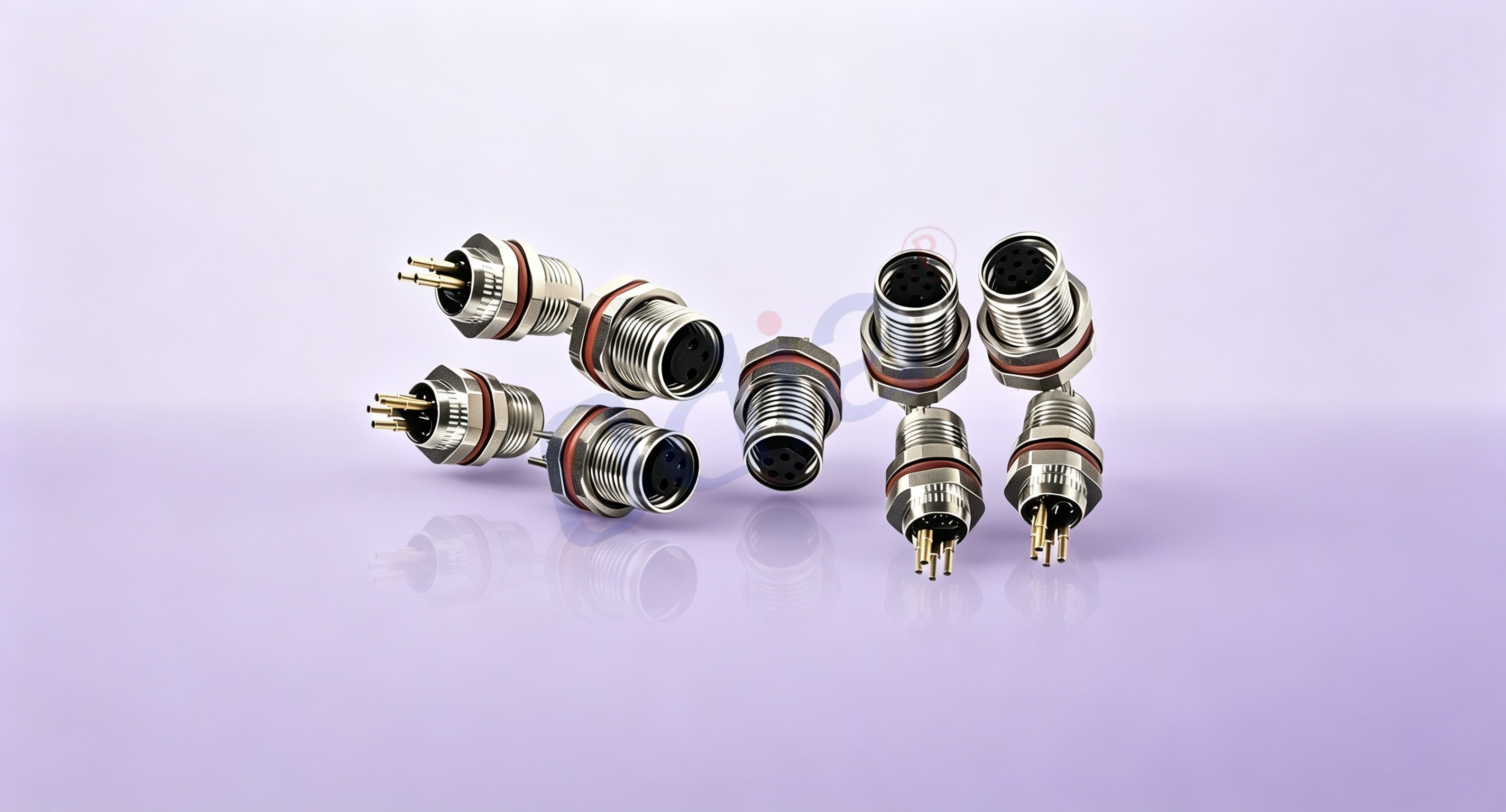

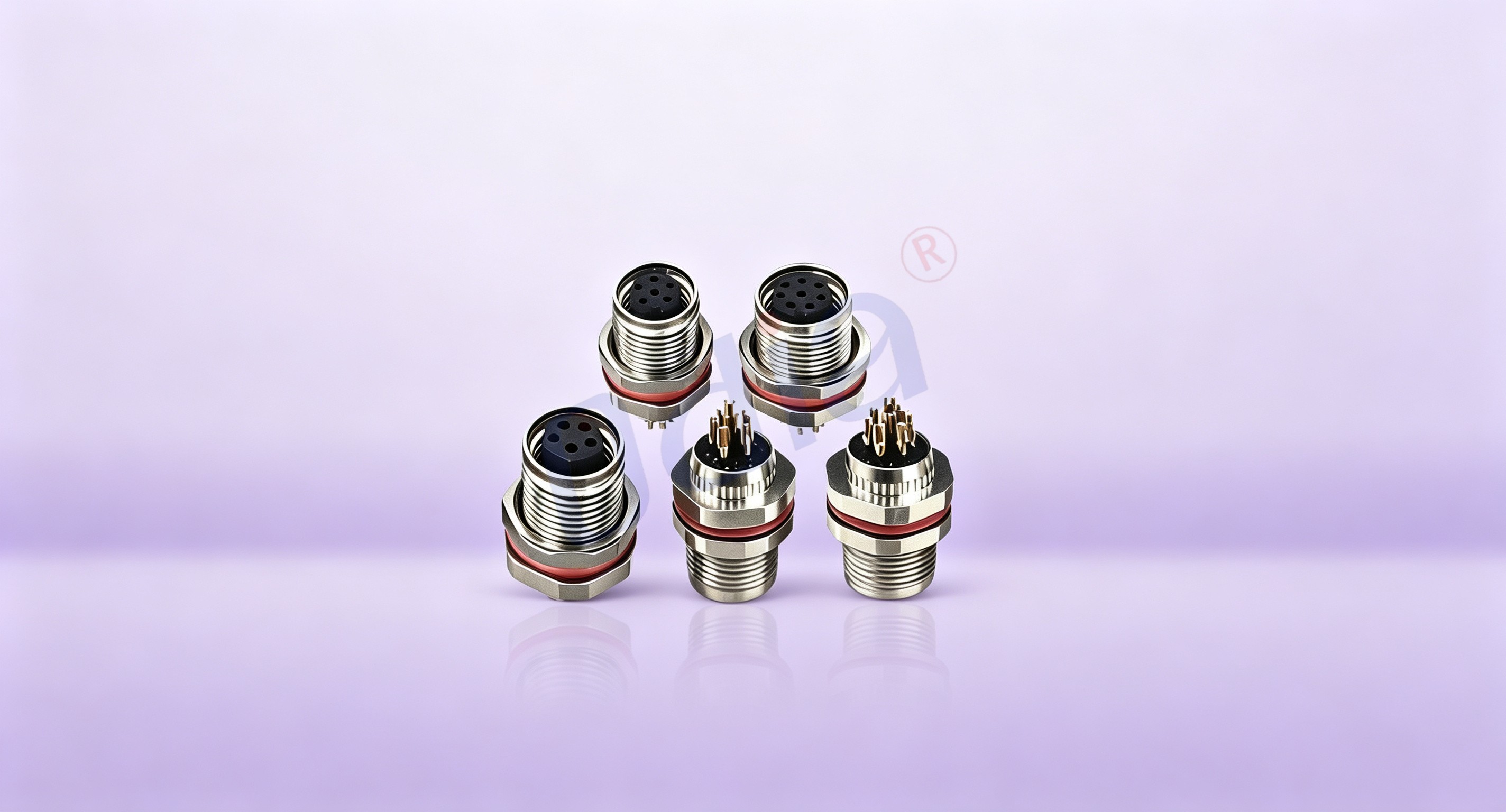

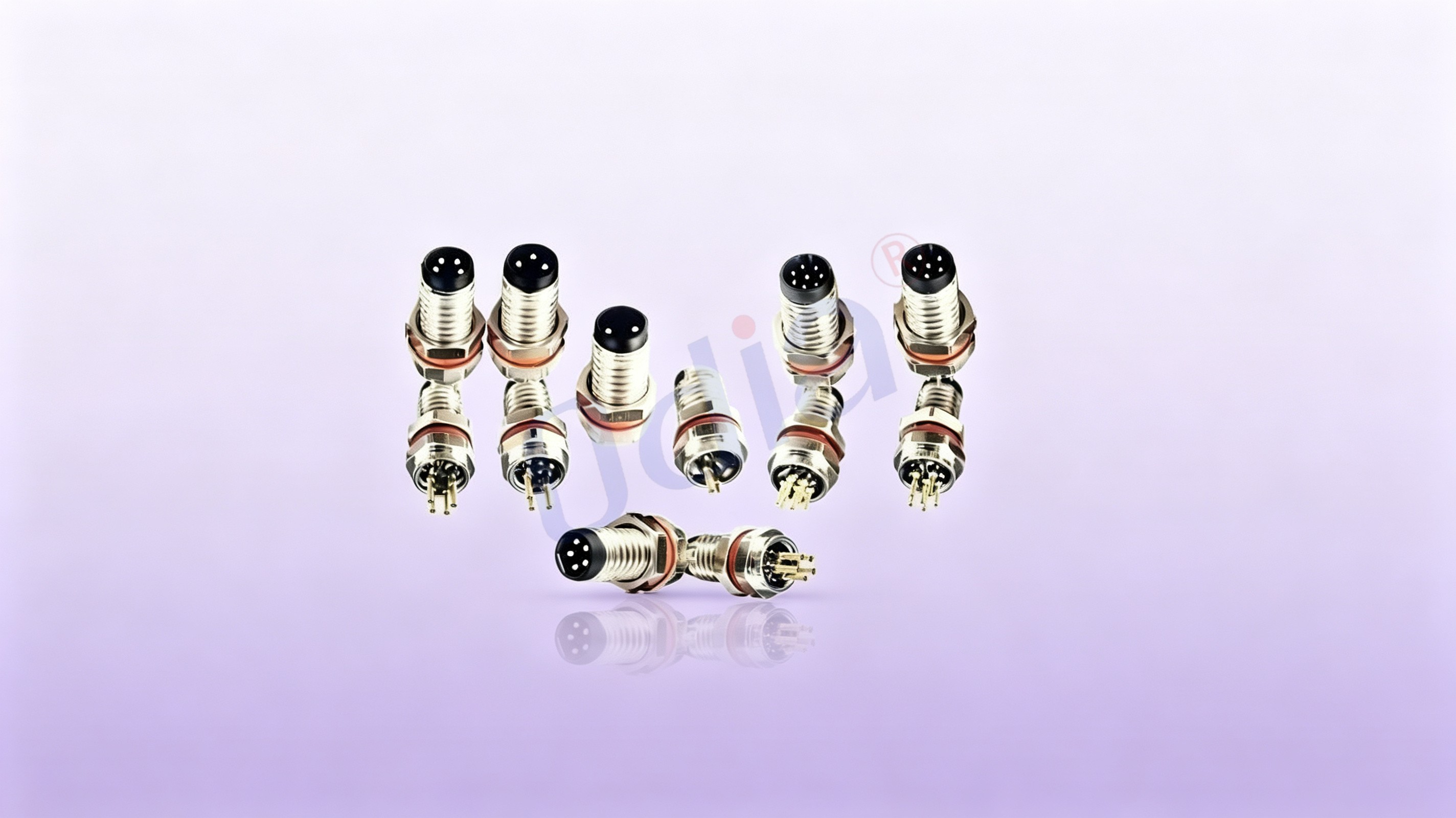

Connettore per montaggio su pannello della serie M8 | Versione dritta e ad angolo retto, involucro in plastica o metallo opzionale

La serie di connettori per montaggio a pannello M8 comprende versioni con installazione verticale dritta e orizzontale ad angolo retto, tutte con prestazioni elettriche completamente unificate, definizione dei pin e dimensioni di posizionamento dei fori sulla scheda a circuito stampato (PCB). Le versioni con involucro in plastica e quelle con involucro in metallo condividono identici parametri elettrici fondamentali, ma differiscono notevolmente per resistenza meccanica, grado di protezione e capacità anti-interferenza. La serie supporta diverse configurazioni di pin, tra cui 2-pin, 3-pin, 4-pin, 5-pin e 6-pin, coprendo i principali requisiti di alimentazione a bassa potenza e di trasmissione di segnali ad alta precisione per apparecchiature industriali miniaturizzate.

1.1 Parametri strutturali e dimensionali

Questo connettore adotta una struttura di bloccaggio filettata standard M8, con passo filettatura preciso e inserimento fluido, garantendo prestazioni affidabili di autobloccaggio e anti-allentamento durante le vibrazioni e i movimenti dell’equipaggiamento. L’intera serie è disponibile esclusivamente nella versione a montaggio su piastra PCB, in due configurazioni di installazione: montaggio verticale dritto con foro passante e montaggio laterale ad angolo retto di 90 gradi. Il tipo dritto è progettato per il montaggio verticale standard su PCB, con disposizione ordinata e fissaggio stabile, adatto alla disposizione interna abituale degli equipaggiamenti e all’assemblaggio in armadi. Il tipo ad angolo retto modifica orizzontalmente la direzione di collegamento, risolvendo efficacemente il limite di installazione dovuto a spazi verticali ristretti, adattandosi perfettamente a strutture di equipaggiamenti compatte e a layout di schede a circuito stampato particolarmente densi.

Sono disponibili due materiali per la scocca. La scocca in plastica è realizzata in plastica tecnica ignifuga ad alte prestazioni PA66, con processo di stampaggio ad iniezione integrato, caratterizzata da struttura senza giunture, buona tenacità, eccellente isolamento e leggerezza. La scocca in metallo è lavorata mediante fresatura CNC di precisione, con trattamento superficiale anticorrosivo a nichelatura, garantendo elevata rigidità, resistenza alla compressione, resistenza alla torsione e forte stabilità strutturale. Tutte le posizioni dei fori di fissaggio e le dimensioni complessive rispettano gli standard internazionali universali, assicurando alta compatibilità e intercambiabilità con le principali apparecchiature industriali presenti sul mercato.

1.2 Parametri delle prestazioni elettriche

Corrente nominale: 4 A per i modelli a 2/3/4 pin, 2,5 A per i modelli a 5/6 pin; Tensione nominale: 60 V CA/CC per le configurazioni a nucleo basso e 30 V CA/CC per le configurazioni a nucleo alto. Il prodotto presenta un’elevata tensione di tenuta di 1500 V CA (50 Hz, 1 minuto) senza rottura o arco elettrico, garantendo una solida protezione d’isolamento contro sovratensioni istantanee. La resistenza d’isolamento supera i 1000 MΩ a temperatura e umidità normali, impedendo efficacemente perdite di corrente, guasti da cortocircuito e rischi di invecchiamento dell’isolamento.

La resistenza di contatto è controllata al di sotto di 5 mΩ, garantendo una trasmissione ultra-bassa perdita di segnale e potenza, senza attenuazione, ritardo o distorsione del segnale. I pin conduttivi sono realizzati in lega di rame ad alta purezza con trattamento superficiale in oro, che migliora significativamente la conducibilità elettrica, la resistenza all’ossidazione e la resistenza alla corrosione. La durata meccanica ed elettrica delle operazioni di inserimento supera i 1000 cicli, mantenendo prestazioni elettriche stabili anche dopo ripetuti inserimenti prolungati e funzionamento continuo sotto tensione.

1.3 Parametri delle prestazioni meccaniche

Dotato di una struttura di bloccaggio filettata rinforzata, il connettore presenta una coppia di bloccaggio standard compresa tra 0,4 N·m e 0,8 N·m, garantendo un fissaggio saldo e prevenendo allentamenti causati da vibrazioni meccaniche e dal funzionamento dell’equipaggiamento. La forza di inserimento è moderata e stabile, agevolando il montaggio manuale e la manutenzione quotidiana senza provocare deformazioni dei contatti o danni al corpo del connettore. Il prodotto resiste a vibrazioni continue comprese tra 10 Hz e 2000 Hz e a impatti meccanici istantanei, adattandosi a ambienti di lavoro vibranti prolungati tipici di macchinari automatizzati ed equipaggiamenti industriali mobili.

La radice del terminale di saldatura, sia nella versione dritta che in quella ad angolo retto, adotta una progettazione con rinforzo strutturale, che resiste efficacemente allo stress termico elevato generato dalla saldatura e alle forze esterne di trazione, evitando problemi quali saldature virtuali, distacco della saldatura e caduta del terminale durante la produzione su larga scala e l’uso prolungato. La versione con involucro metallico offre una protezione meccanica più robusta, mentre la versione con involucro in plastica mantiene un’eccellente tenacità e resistenza agli urti, adatta per applicazioni commerciali e interne.

1.4 Parametri prestazionali ambientali

Intervallo di temperatura di funzionamento: da -40 °C a +85 °C; intervallo di temperatura di stoccaggio: da -50 °C a +90 °C. Il connettore opera in modo stabile in condizioni estreme di bassa temperatura, alta temperatura e alternanza di freddo e caldo, senza invecchiamento del materiale, deformazioni o degrado delle prestazioni. Resiste a lungo termine a un ambiente ad alta umidità fino al 95 % RH non condensante, con eccellenti capacità di protezione contro l’umidità, la muffa e la corrosione.

Per quanto riguarda il grado di protezione, la versione con involucro in plastica raggiunge il livello IP44 antipolvere e antigocciolamento, adatta per ambienti interni e protetti. La versione potenziata con involucro in metallo raggiunge le prestazioni IP67 completamente antipolvere e impermeabili, in grado di resistere all'infiltrazione di polvere e all'immersione temporanea in acqua, soddisfacendo pienamente i requisiti di protezione per officine industriali, apparecchiature esterne e condizioni di lavoro umide e polverose. Tutti i materiali presentano eccellenti proprietà anti-UV e anti-invecchiamento, garantendo una lunga durata in ambienti complessi.

1.5 Parametri di saldatura e installazione

Il connettore per pannello M8 supporta sia il saldatura manuale che quella a onda, risultando altamente compatibile con le linee di produzione automatizzate SMT e a montaggio attraverso foro. La temperatura di saldatura raccomandata varia da 240 °C a 250 °C, con un tempo singolo di saldatura compreso tra 2 e 3 secondi, per evitare danni termici al corpo isolante. Il posizionamento standard a montaggio attraverso foro garantisce un’inserzione precisa sulla scheda, un’elevata resa di saldatura e una stabile coerenza tra lotti, rendendolo perfettamente adatto alla produzione industriale su larga scala e all’assemblaggio di apparecchiature standardizzate.

I nostri connettori per montaggio su pannello della serie M8, disponibili in versione dritta e ad angolo retto, con opzioni di involucro in plastica e metallo, offrono soluzioni di collegamento su scheda altamente standardizzate, ad alta stabilità e compatte, risolvendo i problemi legati all’angolo di installazione singolo, alla scarsa adattabilità ambientale e alla struttura saldata instabile dei tradizionali connettori miniaturizzati. Grazie al design di installazione a doppio angolo e alla scelta tra due materiali, questa serie soddisfa pienamente i requisiti di installazione precisa sia per apparecchiature elettroniche compatte sia per apparecchiature industriali esposte a condizioni severe, distinguendosi chiaramente per flessibilità strutturale, stabilità di trasmissione e versatilità ambientale.

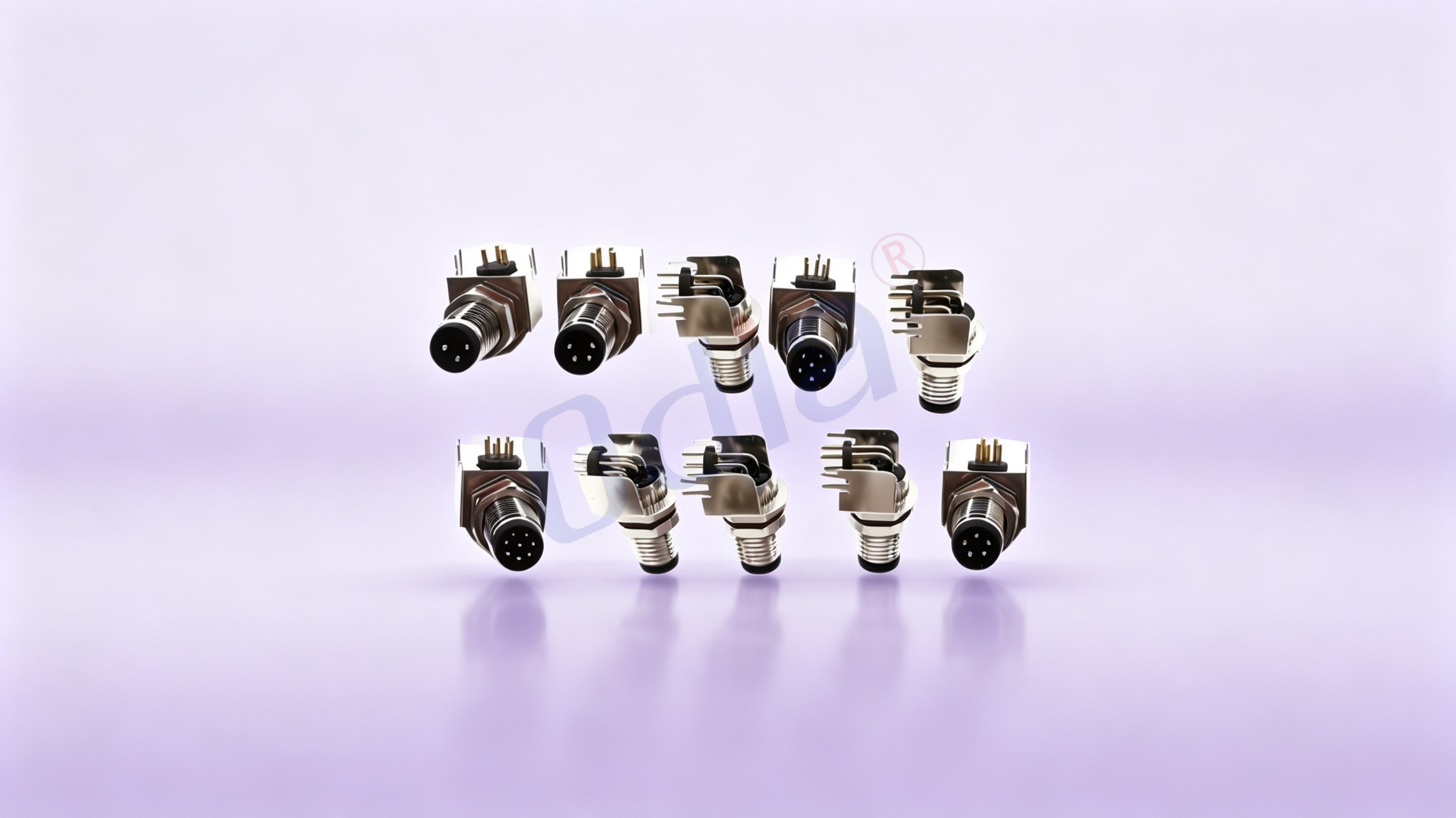

2.1 Design di installazione a doppio angolo per adattabilità completa nello spazio

La serie di supporti a pannello M8 offre due configurazioni strutturali: installazione verticale diretta e installazione orizzontale ad angolo retto di 90 gradi. Il tipo diretto è adatto al layout convenzionale delle schede PCB verticali e all’assemblaggio standard negli armadi per apparecchiature, con cablaggio ordinato e struttura stabile. Il tipo ad angolo retto risolve il collo di bottiglia dell’installazione causato da limitata altezza verticale e spazio interno ristretto, consentendo una connessione di deviazione orizzontale e migliorando notevolmente la flessibilità nella progettazione strutturale delle apparecchiature. La progettazione a doppio angolo permette ai clienti di scegliere il metodo di installazione più adeguato in base ai reali vincoli di spazio, realizzando un’installazione senza angoli morti per apparecchiature elettroniche miniaturizzate.

2.2 Involucro doppio in plastica e metallo per abbinamento personalizzato delle prestazioni

Offriamo due opzioni di involucro per bilanciare costo e prestazioni. La versione con involucro in plastica si distingue per il peso ridotto, l’eccellente isolamento termico ed elettrico, l’assenza di interferenze elettromagnetiche e un prezzo economico: rappresenta quindi la scelta ottimale per dispositivi smart per interni, elettronica di consumo, sensori per interni e apparecchiature di controllo commerciali. Riduce efficacemente il costo complessivo di produzione, garantendo al contempo prestazioni stabili nella connessione di base. La versione con involucro in metallo impiega un materiale lega ad alta resistenza, con trattamento superficiale di elevata precisione, e si caratterizza per una maggiore robustezza strutturale, una superiore resistenza alle vibrazioni e un grado di protezione IP67 contro acqua e polvere. Ciò che più conta, la scocca metallica fornisce una schermatura elettromagnetica a 360°, in grado di isolare efficacemente le interferenze elettromagnetiche esterne, eliminare il rumore del segnale e le deviazioni nei dati, e assicurare una trasmissione ultra-stabile di segnali di precisione in ambienti industriali complessi dal punto di vista elettromagnetico.

2.3 Alta precisione e prestazioni di trasmissione ultra-stabili

Adottando perni di contatto ad alta precisione placcati in oro, il connettore a montaggio su pannello M8 raggiunge una resistenza di contatto estremamente bassa ed eccellente resistenza all'ossidazione, evitando cattivi contatti causati dall'accumulo prolungato di polvere e dall'ossidazione dei perni. La struttura di bloccaggio filettata standardizzata M8 garantisce un aggancio stretto e affidabile tra spine e prese, prevenendo efficacemente interruzioni del segnale e jitter causati da vibrazioni e allentamento. Il materiale isolante interno è costituito da un materiale ingegneristico ad alta resistenza termica e ad alta isolazione, in grado di resistere all'invecchiamento ad alte temperature e all'erosione umida, assicurando un funzionamento sicuro e stabile dei circuiti nel lungo periodo.

2.4 Elevata coerenza e compatibilità con la produzione di massa

Tutte le dimensioni strutturali e i parametri elettrici sono rigorosamente realizzati secondo gli standard industriali internazionali, con elevata coerenza tra lotti e intercambiabilità. La struttura di montaggio a pannello ottimizzata è adatta per la saldatura a onda automatizzata e per il montaggio in serie, migliorando notevolmente l’efficienza produttiva e riducendo il tasso di difettosità per i produttori di apparecchiature. La struttura di saldatura rinforzata evita efficacemente problemi di desaldatura e di saldature virtuali nell’uso prolungato, aumentando l’affidabilità complessiva delle apparecchiature terminali.

2.5 Sicurezza certificata ed eccellente adattabilità ambientale

Tutti i prodotti hanno superato le certificazioni internazionali RoHS, utilizzando materiali ecocompatibili, non tossici e ignifughi, conformi agli standard globali di protezione ambientale e sicurezza. Grazie alla resistenza a temperature ultra-ampie, alle caratteristiche impermeabili, antipolvere e anti-vibrazione, il connettore M8 per montaggio su pannello si adatta a diversi ambienti operativi complessi, garantendo il funzionamento stabile delle apparecchiature in officine industriali, scenari di monitoraggio esterni e ambienti con escursioni termiche.

Grazie alla flessibilità di installazione con doppio angolo, alla selezione tra due tipi di materiale, all’elevata stabilità e alla forte adattabilità ambientale, i connettori M8 per montaggio su pannello sono ampiamente impiegati nell’automazione industriale, nei sistemi intelligenti IoT per rilevamento, negli strumenti di precisione, nell’elettronica per la casa intelligente, nelle attrezzature ausiliarie per autoveicoli e nei sistemi di sorveglianza e sicurezza.

3.1 Apparecchiature per l’automazione industriale

Ampia applicazione in sensori industriali, valvole solenoidali microscopiche, piccoli attuatori, moduli di controllo PLC e unità di rilevamento per linee di assemblaggio automatizzate. La versione con schermatura metallica resiste alle interferenze elettromagnetiche industriali e alle vibrazioni meccaniche, garantendo una trasmissione stabile e precisa del segnale da parte delle apparecchiature automatizzate.

3.2 Sistema intelligente di rilevamento IoT

Adatto a sensori di temperatura, umidità, pressione, fotoelettrici e di prossimità impiegati nel monitoraggio ambientale, nell’agricoltura intelligente, nell’edilizia intelligente e nei terminali IoT industriali. La struttura compatta per montaggio a pannello consente una progettazione miniaturizzata e integrata dei dispositivi di rilevamento.

3.3 Strumenti di misurazione e collaudo di precisione

Utilizzato negli strumenti portatili di misurazione di precisione, nelle apparecchiature ottiche di rilevamento e negli strumenti analitici sperimentali. Le prestazioni di schermatura elettromagnetica offerte dall’involucro metallico garantiscono efficacemente l’accuratezza e la stabilità dei dati di rilevamento e dei risultati sperimentali.

3.4 Casa intelligente ed elettronica di consumo

La versione economica con involucro in plastica è ampiamente utilizzata nell’illuminazione intelligente, nei sistemi intelligenti di controllo accessi, nella sicurezza intelligente e nei moduli di controllo domestico intelligente, garantendo prestazioni di connessione stabili per dispositivi intelligenti civili.

3.5 Equipaggiamenti intelligenti per autoveicoli e uso esterno

La versione metallica impermeabile IP67 è adatta a moduli elettronici miniaturizzati per veicoli, a dispositivi di monitoraggio esterni e a sistemi di illuminazione paesaggistica, ed è in grado di adattarsi a condizioni ambientali esterne caratterizzate da pioggia, polvere e vibrazioni.

Q1: Qual è la differenza tra i connettori M8 per montaggio su pannello dritti e quelli ad angolo retto?

I connettori diritti adottano un’inserzione verticale dall’alto verso il basso, adatti all’installazione standard su PCB verticali e alla disposizione abituale negli armadi. I connettori ad angolo retto adottano un’installazione orizzontale con deviazione di 90 gradi, risolvendo il problema della scarsa disponibilità di spazio verticale per l’installazione. I due tipi presentano parametri elettrici e posizioni dei fori di fissaggio completamente identici e possono essere utilizzati in modo intercambiabile in base alle effettive esigenze di spazio.

Domanda 2: Devo scegliere un alloggiamento in plastica o in metallo?

L’alloggiamento in plastica è leggero, a basso costo e altamente isolante, con grado di protezione IP44; è ideale per apparecchiature intelligenti statiche e commerciali da utilizzare in ambienti interni. L’alloggiamento in metallo offre grado di protezione IP67 (impermeabile e antipolvere) e schermatura elettromagnetica a 360°, risultando ideale per siti industriali, ambienti esterni, macchinari vibranti e apparecchiature con segnali ad alta precisione che richiedono prestazioni anti-interferenza.

Domanda 3: I connettori M8 per montaggio a pannello sono compatibili con i normali connettori maschio M8?

Sì. Tutti i nostri prodotti M8 con montaggio a pannello rispettano gli standard industriali universali M8, completamente compatibili con tutti i connettori maschio e femmina M8 standard disponibili sul mercato, garantendo un’eccellente intercambiabilità.

Domanda 4: I vostri prodotti supportano la saldatura a onda automatizzata?

Assolutamente sì. La serie M8 con montaggio a pannello è stata appositamente ottimizzata per la saldatura a onda e per la produzione di massa, con elevata resistenza termica stabile e alto rendimento di saldatura, adatta alle linee di produzione automatizzate in fabbrica.

Domanda 5: Offrite specifiche personalizzate?

Sì. Offriamo personalizzazione del numero di contatti, lunghezze speciali, trattamenti superficiali e parametri specifici di resistenza ambientale per soddisfare le esigenze progettuali personalizzate dei clienti.

Domanda 6: Quali certificazioni possiedono i vostri connettori M8?

Tutti i prodotti sono certificati RoHS, pienamente conformi agli standard europei di protezione ambientale e sicurezza, idonei per le vendite di esportazione globali.

Q7: Qual è la vostra politica di assistenza post-vendita?

Offriamo una garanzia globale sulla qualità della durata di 12 mesi e un supporto tecnico online disponibile 24 ore su 24. I prodotti standard sono disponibili a magazzino con consegna rapida entro 3–5 giorni lavorativi, mentre gli ordini personalizzati possono essere completati entro 7–15 giorni lavorativi.

Siamo un produttore professionale specializzato nella ricerca, nello sviluppo, nella produzione e nella vendita di connettori circolari industriali miniaturizzati, compresi i prodotti delle serie complete M5, M8, M10 e M12. Grazie a una tecnologia produttiva consolidata, a un rigoroso sistema di controllo qualità e a un’ampia esperienza nella personalizzazione, ci concentriamo sull’offrire soluzioni di connessione industriale ad alta precisione, elevata stabilità ed elevato rapporto qualità-prezzo per i nostri clienti globali.

La nostra serie di connettori M8 con montaggio a pannello, disponibile con strutture di installazione dritte e ad angolo retto, nonché con involucri in plastica o metallo, soddisfa pienamente le esigenze diversificate di abbinamento nei settori dell’automazione industriale, dell’Internet delle Cose intelligente (IoT), degli strumenti di precisione, della domotica e dell’elettronica automobilistica. Offriamo servizi di prova su campioni, acquisto in lotti e personalizzazione su misura.

Invitiamo i clienti internazionali a richiedere informazioni sui parametri dei prodotti, ottenere i datasheet ufficiali, richiedere preventivi e assistenza tecnica. Ci impegniamo a fornire prodotti affidabili e servizi professionali one-stop per realizzare una collaborazione duratura basata sul vantaggio reciproco.
