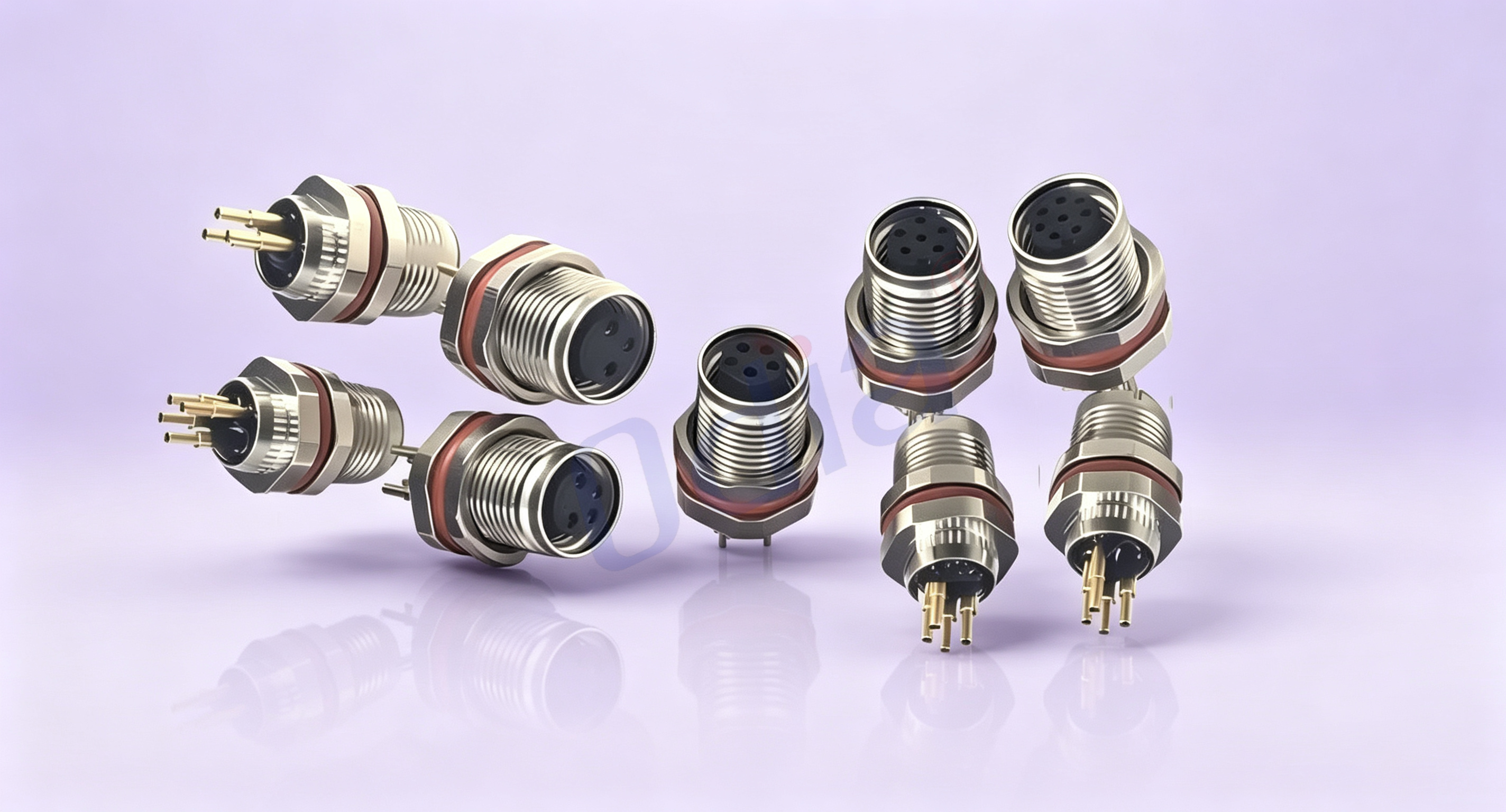

M8-reeks paneelmonteer-konnektor | Reguit en regshoekig, plastiek- en metaalhuisings opsioneel

Die M8 paneelmonteer-konnektorreeks sluit reguit vertikale en regshoekige horisontale installasietipes in met volledig gestandaardiseerde elektriese prestasie, pendefinisie en PCB-gatposisie-afmetings. Plastiekhuis- en metaalhuisweergawes deel identiese kern-elektriese parameters, maar verskil grootliks ten opsigte van meganiese sterkte, beskermingsvlak en anti-versteuringvermoë. Die reeks ondersteun verskeie penkonfigurasies, insluitend 2-kern, 3-kern, 4-kern, 5-kern en 6-kern, wat die gewone lae-kragvoorsiening- en hoë-presisie-signaal-oordragvereistes vir klein industriële toerusting dek.

1.1 Strukturele & afmetingsparameters

Hierdie koppelaar gebruik ’n standaard M8-gewinde-vasmaakstruktuur met ’n akkurate gewindetrap en gladde inskroewing, wat betroubare selfvasmaak- en anti-losprestasie tydens toestelvibrasie en -beweging verseker. Die hele reeks is slegs van die PCB-paneelmonteer-tipe, beskikbaar in twee installasiestylle: reguit vertikale deurgatmontering en ’n 90-graden-regthoekige sy-montering. Die reguit tipe is ontwerp vir standaard vertikale PCB-installasie, met ’n netjiese rangskikking en stabiele vasmaak, geskik vir gereelde binne-toestelopstelling en kasmontering. Die regthoekige tipe verander die verbindingsrigting horisontaal en los effektief die installasiebeperking van nou vertikale ruimte op, wat dit hoogs aanpasbaar maak vir kompakte toestelstrukture en digte stroombaanraadopstelling.

Twee behuisingmateriale is opsioneel. Die plastiekbehuising maak gebruik van hoë-prestasie PA66 vlambestendige ingenieursplastiek met ‘n geïntegreerde spuitgietproses, wat ‘n naadlose struktuur, goeie veerkragtigheid, uitstekende isolasie en ligte gewig bied. Die metaalbehuising word deur presisie CNC-bewerking vervaardig met ‘n nikkelgeplate anti-korrosie oppervlakbehandeling, wat hoë styfheid, drukbestandheid, torsiebestandheid en sterk strukturele stabiliteit lewer. Alle monteer-gatposisies en algehele afmetings voldoen aan internasionale universele standaarde, wat hoë kompatibiliteit en uitruilbaarheid met die hoofstroom industriële toerusting op die mark verseker.

1.2 Elektriese prestasieparameters

Gewaardeerde stroom: 4 A vir 2/3/4-pen modelle, 2,5 A vir 5/6-pen modelle; Gewaardeerde spanning: 60 V wisselstroom/gelykstroom vir lae-kern konfigurasies en 30 V wisselstroom/gelykstroom vir hoë-kern konfigurasies. Die produk het ’n hoë weerstand teen spanning van 1500 V wisselstroom (50 Hz, 1 minuut) sonder deurbraak of vonkvlug, wat sterk isolasiebeskerming teen oombliklike spanningstoot bied. Die isolasieweerstand bereik meer as 1000 MΩ by normale temperatuur en vogtigheid, wat effektief stroomlek, kortsluitingsmislukking en risiko’s van isolasieouwording voorkom.

Die kontakweerstand word beheer onder 5 mΩ, wat ultra-laag-verlies sein- en krag-oordrag bewerkstellig sonder seinverswakking, vertraging of vervorming. Die geleiende penne is vervaardig uit hoë suiwerheid-koperlegering met 'n vergulde oppervlakbehandeling, wat elektriese geleiding, weerstand teen oksidasie en korrosie aansienlik verbeter. Die meganiese en elektriese aansteeklewe oorskry 1000 siklusse, wat stabiele elektriese prestasie behou na langtermyn herhaalde aansteek en aanhouende kragaanwending.

1.3 Meganiese prestasieparameters

Uitgerus met ’n versterkte draadvergrendelstruktuur, het die koppelaar ’n standaardvergrendelmoment van 0,4 N·m tot 0,8 N·m wat stewige vergrendeling verseker en losraak as gevolg van meganiese vibrasie en toestelbedryf voorkom. Die inkopkrag is matig en stabiel, gerieflik vir handmontasie en daaglikse onderhoud sonder dat pynvervorming of dopbeskadiging veroorsaak word. Die produk kan aanhoudende vibrasie van 10 Hz tot 2000 Hz en oombliklike meganiese impak weerstaan, wat dit geskik maak vir langtermyn vibrerende werkomgewings soos outomatiese masjinerie en beweeglike industriële toestelle.

Die lasaansluitingspuntwortel van beide reguit en regthoekige weergawes maak gebruik van ’n strukturele versterkingsontwerp, wat doeltreffend teen die hoë temperatuurlasbelasting en eksterne trekbelasting weerstaan, wat probleme soos valslassing, ontvlamming en aansluitingspuntverlies tydens massa-produksie en langtermyngebruik voorkom. Die metaalhuisveselweergawe bied sterker meganiese beskerming, terwyl die plastiekhuisveselweergawe uitstekende taaiheid en slagvastheid vir kommersiële en binneshuistoepassings behou.

1.4 Omgewingsprestasieparameters

Werktemperatuurreeks: -40°C tot +85°C; bergtemperatuurreeks: -50°C tot +90°C. Die koppelaar kan stabiel werk in ekstreme lae- en hoëtemperatuur- sowel as wisselende koud- en warmomgewings sonder materiaalouerwording, vervorming of prestasievermindering. Dit kan teen ’n langtermynhoëvochtigheidsomgewing van 95% RH sonder kondensasie weerstaan, met uitstekende vogwerende, skimmelwerende en anti-korrosie-vermoëns.

Wat betref die beskermingsgraad, bereik die plastiek behuising weergawe die IP44-stofbestand en spatwaterbestand vlak, geskik vir binneshuise en beskermde omgewings. Die opgegradeerde metaal behuising weergawe bereik IP67-volledige stofbestandheid en waterdigtheid, wat dit in staat stel om stofinfiltrasie en korttermyn wateronderdompeling te weerstaan, en volledig voldoen aan die beskermingsvereistes van industriële werkswinkels, buite-uitrusting en vogtige, stofagtige werkomstandighede. Alle materiale het uitstekende anti-ultraviolet- en anti-ouerwordingseienskappe, wat ‘n lang dienslewe in komplekse omgewings verseker.

1.5 Las- en Installasieparameters

Die M8-paneelmonteer-konnektor ondersteun beide handmatige en golf-soldeerprosesse, wat hoogs kompatibel is met geoutomatiseerde SMT- en deurgatmonteer-produksielyn. Die aanbevole soldeertemperatuur wissel van 240℃ tot 250℃ met ’n enkele soldeertyd van 2 tot 3 sekondes om hoë-temperatuurskade aan die isolerende liggaam te voorkom. Standaard deurgatposisionering verseker akkurate bordinvoeging, hoë lasopbrengsels en stabiele partyskonsekwentheid, wat dit perfek geskik maak vir industriële massaproduksie en gestandaardiseerde toestelmontering.

Ons M8-reeks reguit- en regthoekige paneelmonteer-konnektore met opsies vir dubbele behuising van plastiek en metaal bied hoogs gestandaardiseerde, hoogs stabiele en ruimtebesparende bordmonteer-verbindingsoplossings wat die probleme van enkel installasiehoek, swak omgewingsaanpasbaarheid en onstabiele lasstruktuur van tradisionele miniaturiseerde konnektore oplos. Met 'n dubbele-hoek installasieontwerp en dubbele materiaalkeuses kan hierdie reeks volledig aan die presisie-installasievereistes van kompakte elektroniese toerusting en harde nywerheidstoerusting voldoen, en besit duidelike mededingende voordele ten opsigte van strukturele veerkragtigheid, oordragstabiliteit en omgewingsveelvoudigheid.

2.1 Dubbele installasiehoekontwerp vir volledige ruimteaanpasbaarheid

Die M8-paneelmonteerreeks verskaf reguit vertikale installasie en 90-graden regshoekige horisontale installasie in twee strukturele vorms. Die reguit tipe is geskik vir konvensionele vertikale PCB-uitreiking en standaardtoestelkabinetmontasie met netjiese bedrading en 'n stabiele struktuur. Die regshoekige tipe los die installasieknelpunt op van beperkte vertikale hoogte en noue interne ruimte, wat horisontale stuurverbinding moontlik maak en die strukturele ontwerpveerkrag van toestelle aansienlik verbeter. Die dubbelhoekontwerp laat kliënte toe om die mees geskikte installasiemetode volgens werklike ruimtebeperkings te kies, wat nul-doodhoekinstallasie vir mini-elektroniese toestelle moontlik maak.

2.2 Plastiek- en metaal-dubbelhuis vir aangepaste prestasie-aanpassing

Ons verskaf twee behuisingopsies om koste en prestasie te balanseer. Die plastiekbehuisingweergawe het 'n ligte gewig, uitstekende isolasie, geen elektromagnetiese steuring nie en 'n koste-effektiewe prys, wat die optimale keuse vir binneskerm slim toestelle, verbruikers-elektronika, binneskerm sensore en kommersiële beheertoestelle is. Dit verminder doeltreffend die totale vervaardigingskoste terwyl dit stabiele basiese verbindingsprestasie verseker. Die metaalbehuisingweergawe maak gebruik van 'n hoësterkte legeringmateriaal met hoëpresisie oppervlakbehandeling, en het 'n hoër strukturele sterkte, sterker vibrasiebestandheid en IP67-hoëvlak water- en stofdigtheid. Belangrikste van almal, verskaf die metaalomhulsel 'n 360° elektromagnetiese afskermingsfunksie wat buitelandse elektromagnetiese steuring doeltreffend kan isoleer, seinverwarring en dataafwyking kan elimineer, en ultra-stabiele oordrag van presisiese seine in komplekse industriële elektromagnetiese omgewings kan verseker.

2.3 Hoë Presisie en Ultra-Stabiele Oordragprestasie

Deur goudgeplate hoë-presisie kontakpennetjies te gebruik, bereik die M8 paneelmonteer-konnektor ultra-laag kontakweerstand en uitstekende oksidasieweerstand, wat swak kontak wat veroorsaak word deur langtermyn stofophoping en pinoxsidasie vermy. Die gestandaardiseerde M8-draadvergrendelingsstruktuur verseker ‘n stywe en betroubare koppeling tussen proppe en sokkels, wat effektief seinonderbreking en rukbeweging wat veroorsaak word deur vibrasie en losmaking voorkom. Die interne isolerende materiaal bestaan uit ‘n hoë-temperatuurweerstandige en hoë-isolasie ingenieursmateriaal wat weerstand bied teen hoë-temperatuurouderdom en vogtige erosie, wat langtermyn veilige en stabiele bedryf van stroombane verseker.

2.4 Hoë Konsekwentheid en Massaproduksievertoonbaarheid

Alle strukturele afmetings en elektriese parameters word streng volgens internasionale nywerheidsstandaarde geïmplementeer, met hoë partyskonsistensie en onderlinge verruilbaarheid. Die geoptimaliseerde paneelmonteerstruktuur is geskik vir outomatiese golf-soldeerprosesse en massaproduksie-montering, wat die produsie-effektiwiteit aansienlik verbeter en die foutkoers vir toestelvervaardigers verminder. Die versterkte lasstruktuur voorkom doeltreffend ontbinding van soldeerverbindings en skynlasprobleme tydens langtermyngebruik, wat die algehele betroubaarheid van eindtoestelle verbeter.

2.5 Gecertifiseerde Veiligheid & Uitstekende Omgewingsaanpasbaarheid

Alle produkte het die RoHS-internasionale sertifikasies behaal, met omgewingsvriendelike, nie-toxische en vuurvrye materiale wat aan wêreldwye omgewingsbeskermings- en veiligheidsstandaarde voldoen. Met ultra-wye temperatuurweerstand, waterdigtheid, stofdigtheid en skokbestandheid kan die M8 paneelmonteer-konnektor aan verskeie komplekse werkomgewings aanpas om stabiele bedryf van toerusting in industriële werkswinkels, buitelug-moniteringsituasies en omgewings met wisselende temperature te verseker.

Met dubbele-hoekinstallasie-vloeiendheid, dubbele-materiaal-selektiwiteit, hoë stabiliteit en sterk omgewingsaanpasbaarheid word M8 paneelmonteer-konnektors wyd gebruik in industriële outomatisering, intelligente IoT-sensorstelsels, presisie-instrumente, slimhuis-elektronika, motorbykomstige toerusting en sekuriteitsmoniteringstelsels.

3.1 Industriële outomatiseringstoerusting

Wye gebruik in industriële sensore, mikro-solenoidkleppe, klein aktuatorre, PLC-beheermodule en outomatiese monteertyn-opsporingseenhede. Die metaalbeskermde weergawe kan teen industriële elektromagnetiese steuring en meganiese vibrasie weerstaan, wat stabiele en akkurate sein-oordrag van outomatiese toerusting verseker.

3.2 Intelligente IoT-sensstelsel

Geskik vir temperatuur-, vogtigheids-, druk-, foto-elektriese en nabyheidssensore wat gebruik word in omgewingsmonitering, slim landbou, gebou-intelligensie en industriële IoT-terminale. Die kompakte paneelmonteerstruktuur help om miniaturisering en geïntegreerde ontwerp van sensortoerusting te verwesenlik.

3.3 Presisietoets- en -meetinstrumente

Gebruik in draagbare presisietoetsinstrumente, optiese opsporingsuitrusting en eksperimentele analitiese instrumente. Die elektromagnetiese afskermingsvermoë van die metaalkas verseker effektief die akkuraatheid en stabiliteit van opsporingsdata en eksperimentele resultate.

3.4 Slimhuis- en verbruikersafsluitings

Die koste-effektiewe plastiek behuising weergawe word wyd gebruik in slim verligting, intelligente toegangsbeheer, slim sekuriteit en huishoudelike intelligente beheermodules, en verskaf stabiele verbinding prestasie vir burgerlike intelligente toestelle.

3.5 Motor- en buitelug intelligente toestelle

Die IP67 waterdigte metaal weergawe is geskik vir voertuig-gemonteerde mini-elektroniese modules, buitelug moniterings-toestelle en landskap verligtingstelsels, en pas aan by buitelug reën-, stof- en vibrasie-omgewings.

V1: Wat is die verskil tussen reguit en regthoekige M8 paneel-monteer-konnektors?

Reguit verbindingsstukke maak gebruik van vertikale op-en-af-invoeging, wat geskik is vir gewone vertikale PCB-installasie en standaardkas-uitreiking. Reghoekige verbindingsstukke maak gebruik van ’n 90-gradus horisontale rigtinginstallasie wat die probleem van ontoereikende vertikale installasieruimte oplos. Die twee tipes het heeltemal dieselfde elektriese parameters en monteer-gatposisies, en kan volgens werklike ruimtevereistes onderling vervang word.

V2: Moet ek ’n plastiekhuis of ’n metaalhuis kies?

’n Plastiekhuis is lig, goedkoop en hoogs geïsoleer met ’n IP44-beskermingsgraad, en is die beste vir binneshuise statiese en kommerciële slim toestelle. ’n Metaalhuis het ’n IP67-waterdig-stofdig-graad en 360° elektromagnetiese afskerming, en is ideaal vir industriële werfplekke, buitelugomgewings, vibrerende masjinerie en hoë-presisie sein-toestelle wat anti-interferensie-vermoë vereis.

V3: Is M8-paneelmonteer-verbindingsstukke versoenbaar met standaard M8-stukkies?

Ja. Al ons M8 paneelmonteerprodukte voldoen aan universele M8 nywerheidsstandaarde, wat volkome kompatibel is met alle standaard M8 manlike en vroulike konnektore op die mark met uitstekende onderlinge verruilbaarheid.

V4: Steun u produkte outomatiese golf-soldeerprosesse?

Absoluut. Die M8 paneelmonteerreeks is spesifiek geoptimaliseer vir golf-soldeer en massa-produksie, met stabiele hoë-temperatuurweerstand en hoë soldeeryield, geskik vir fabriek-outomatiese produksielyn.

V5: Verskaf julle aangepaste spesifikasies?

Ja. Ons steun aangepaste pen-aantalle, spesiale lengtes, oppervlakbehandeling en spesiale omgewingsbestandheidsparameters om aan klante se gepersonaliseerde projekvereistes te voldoen.

V6: Watter sertifikasies het u M8-konnektore?

Alle produkte is RoHS-gesertifiseer en voldoen volkome aan die EU se omgewingsbeskermings- en veiligheidsstandaarde, en is geskik vir wêreldwye uitvoersales.

V7: Wat is u ná-verkoopdiensbeleid?

Ons verskaf ’n 12-maande wêreldwye gehaltegaransie en 24-uur aanlyn tegniese ondersteuning. Standaardprodukte is op voorraad met vinnige leweringsbinne 3–5 werkdagte, en aangepaste bestellings kan binne 7–15 werkdagte voltooi word.

Ons is ’n professionele vervaardiger wat spesialiseer in die navorsing, ontwikkeling, vervaardiging en verkoop van klein industriële sirkelverbindings, insluitend die volledige reeks M5-, M8-, M10- en M12-produkte. Met volwasse vervaardigingstegnologie, ’n streng gehaltekontrolesisteem en ryk ervaring in aanpassing, fokus ons op die voorsiening van hoë-presisie, hoë-stabiliteit en koste-effektiewe industriële verbindingsoplossings vir wêreldwye kliënte.

Ons M8-paneelmonteerreeks met reguit en regthoekige dubbele installasiestrukture en plastiek/metaal-dubbele behuisingopsies kan volledig voldoen aan die gediversifiseerde pasbehoeftes van die industriële outomatisering-, slimme IoT-, presisie-instrument-, slim-huis- en motor-elektronikaindustrieë. Ons ondersteun monster-toetsing, grootvolgorde-koop en gepersonaliseerde aangepaste dienste.

Welkom by globale kliënte om navraag te doen oor produkparameters, amptelike datablaaie te bekom, pryse te navraag en tegniese ondersteuning te soek. Ons is toegewy aan die verskaffing van betroubare produkte en professionele eenstopdiens om langtermyn win-win-sameWERKING te bereik.
