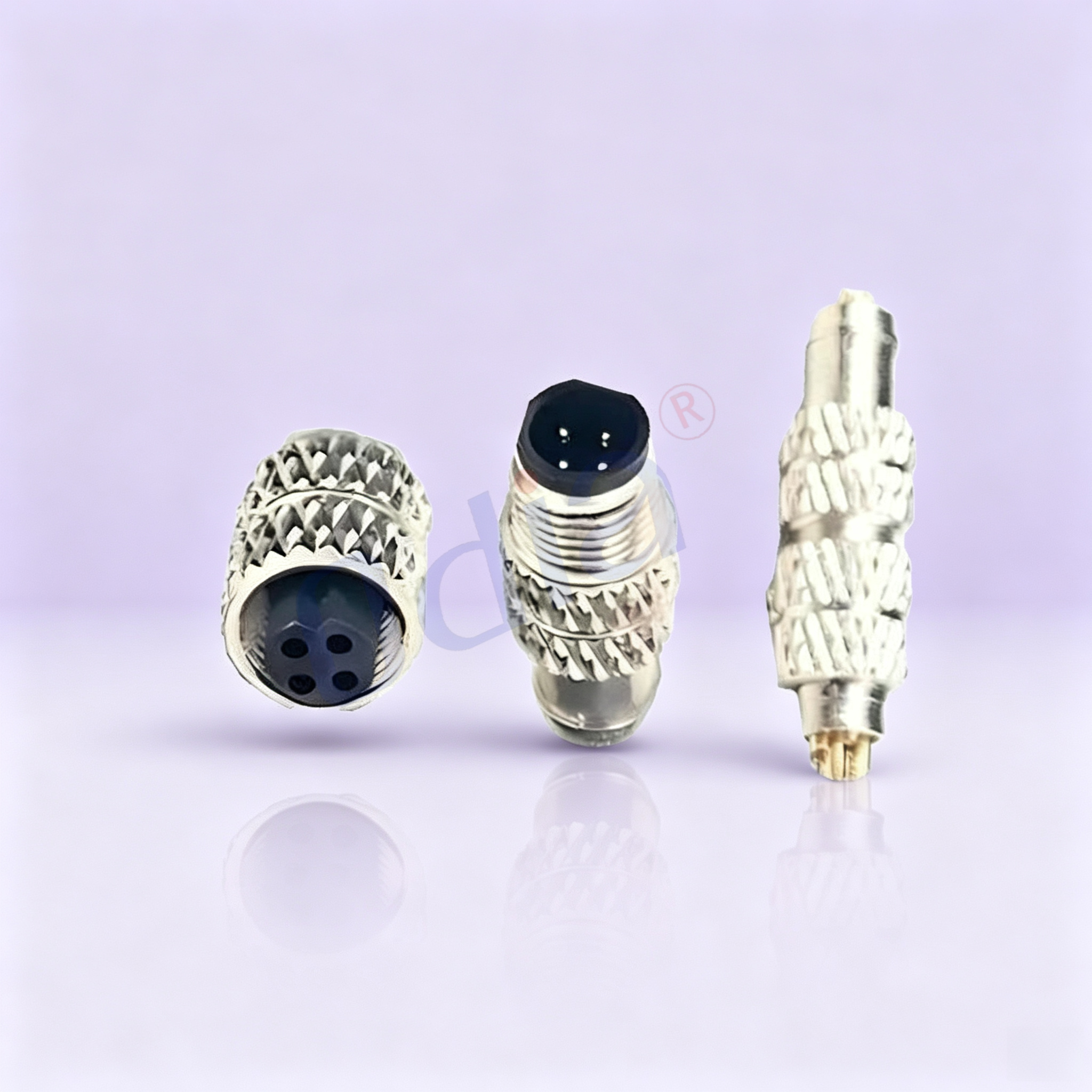

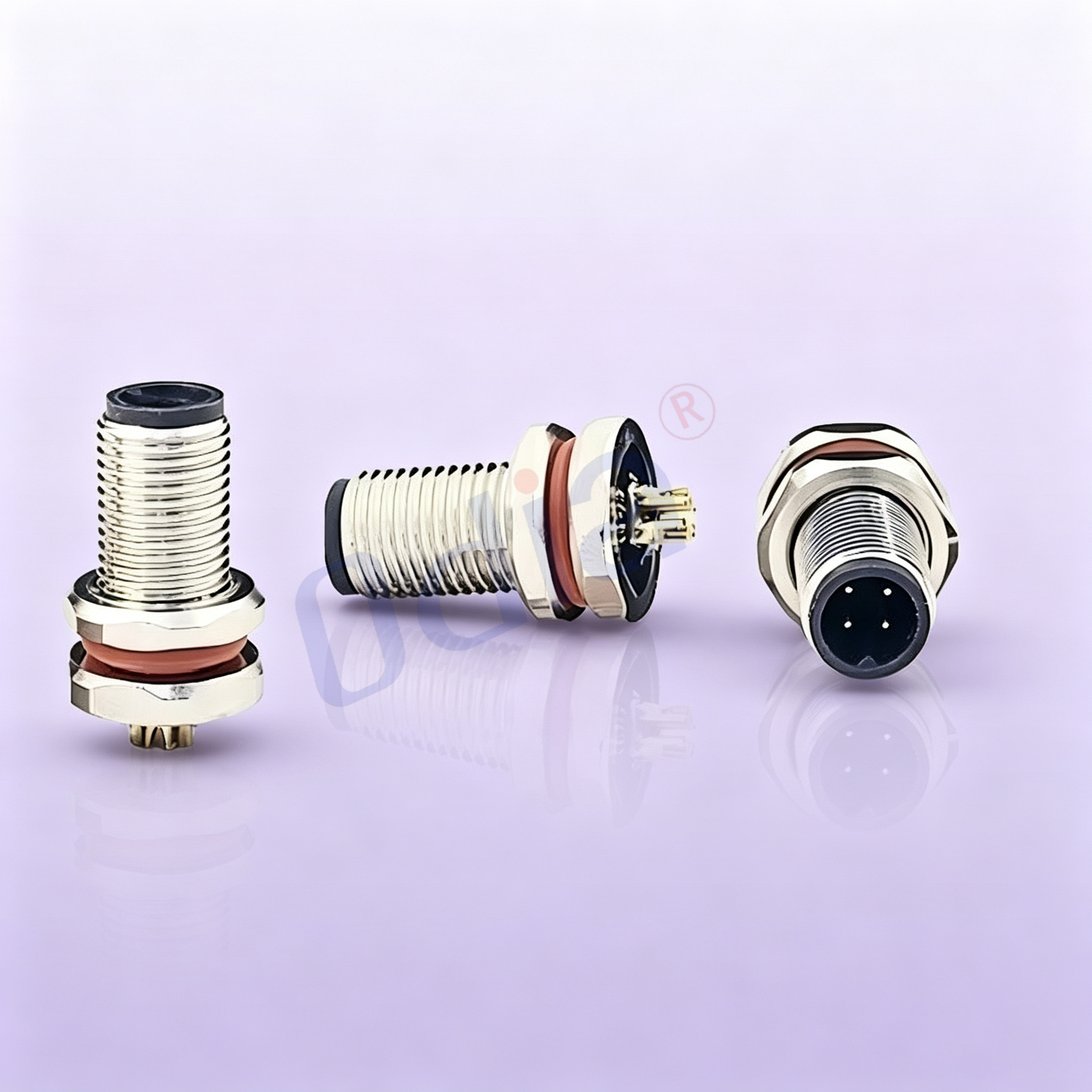

Connettore aeronautico per saldatura su cavo della serie M5 | Guscio in plastica o metallo opzionale

Il connettore aeronautico per saldatura su filo della serie M5 adotta una struttura di installazione con filettatura standard M5, con dimensioni complessive compatte e tolleranze dimensionali precise, adatto a spazi di installazione ristretti nei quali non è possibile alloggiare connettori convenzionali. L’intera serie è disponibile in due versioni: con involucro in plastica e con involucro in metallo; entrambe condividono identici parametri elettrici di base, ma presentano parametri meccanici e di resistenza ambientale differenziati, in modo da soddisfare le esigenze di selezione per diversi scenari applicativi. Le specifiche tecniche dettagliate sono elencate di seguito, coprendo prestazioni elettriche, prestazioni meccaniche, adattabilità ambientale, parametri strutturali e specifiche per la saldatura.

1.1 Parametri strutturali e dimensionali

Il connettore presenta una struttura di bloccaggio a filettatura esterna standard M5, con diametro della filettatura di 5 mm, che consente un bloccaggio rapido e un aggancio stabile. Il diametro esterno complessivo del connettore è di 5 mm, la lunghezza del corpo del connettore è compresa tra 12 mm e 15 mm (personalizzabile) e il passo dei pin rispetta rigorosamente gli standard internazionali per i connettori miniaturizzati. Il prodotto è disponibile nelle configurazioni a 2, 3, 4 e 5 poli, coprendo la maggior parte delle esigenze di trasmissione di segnali a bassa potenza e di microenergia. Il terminale per saldatura dei cavi adotta una struttura realizzata in un unico pezzo, con larghezza del terminale di saldatura di 1,2 mm, compatibile con fili di rame intrecciati da 22 AWG a 30 AWG. La versione con involucro in plastica è realizzata mediante stampaggio ad iniezione monopezzo, senza giunti di assemblaggio; la versione con involucro in metallo è realizzata mediante lavorazione CNC di precisione, con filettatura liscia e alta accuratezza di accoppiamento, evitando efficacemente agganci allentati e contatti scadenti causati da deviazioni della filettatura.

1.2 Parametri delle prestazioni elettriche

Corrente nominale: 2 A (2–3 conduttori), 1,5 A (4–5 conduttori); Tensione nominale: 30 V CA/CC; Tensione di tenuta: 100 V CA (50 Hz, 1 minuto, senza rottura dielettrica né fenomeni di arco); Resistenza d’isolamento: ≥1000 MΩ (a temperatura e umidità normali); Resistenza di contatto: ≤10 mΩ, per garantire basse perdite e una trasmissione del segnale stabile; Durata elettrica: oltre 1000 inserzioni ed estrazioni senza attenuazione delle prestazioni elettriche. I contatti del connettore sono realizzati in lega di rame ad alta purezza con trattamento superficiale in oro, che migliora efficacemente la conducibilità, la resistenza all’ossidazione e alla corrosione, evitando ritardi del segnale, fluttuazioni della corrente e guasti del circuito causati dall’ossidazione dei contatti o da un contatto difettoso durante un utilizzo prolungato.

1.3 Parametri delle prestazioni meccaniche

Forza di inserimento ed estrazione: 5 N–15 N, forza moderata, comoda per il montaggio e la manutenzione manuale, non facile da causare danni ai contatti a causa di forza eccessiva; Coppia di bloccaggio: 0,3 N·m–0,5 N·m, fissaggio filettato solido e non allentato; Resistenza alle vibrazioni: vibrazioni con frequenza da 10 Hz a 2000 Hz, nessuna disconnessione né cattivo contatto; Resistenza agli urti: in grado di sopportare un impatto istantaneo di 1000 m/s², adatto a dispositivi soggetti a lievi vibrazioni e urti nell’uso industriale. La versione con involucro metallico presenta una maggiore resistenza strutturale, con prestazioni anti-schiacciamento e anti-torsione significativamente superiori rispetto alla versione con involucro in plastica, adattandosi a ambienti meccanici più complessi.

1.4 Parametri di adattabilità ambientale

Intervallo di temperatura di funzionamento: da -40 °C a +85 °C, che consente il funzionamento normale in ambienti ad alta temperatura, bassa temperatura e con alternanza di condizioni fredde e calde; Temperatura di stoccaggio: da -50 °C a +90 °C; Resistenza all’umidità: 95 %RH (senza condensa) per un funzionamento prolungato, senza degrado dell’isolamento né ossidazione dei metalli; Grado di protezione contro l’acqua: la versione con involucro in plastica raggiunge IP40, impedendo efficacemente la penetrazione di polvere e schizzi d’acqua; la versione con involucro in metallo raggiunge IP65, garantendo una protezione completa contro la polvere e resistenza agli schizzi d’acqua a bassa pressione, adatta per ambienti esterni e industriali umidi. Inoltre, entrambe le versioni presentano eccellenti proprietà anti-invecchiamento, anti-muffa e anticorrosive, idonee per un funzionamento prolungato in ambienti esterni e industriali.

1.5 Parametri del processo di saldatura

Temperatura di saldatura: 320 ℃ - 380 ℃; Tempo di saldatura: 2-3 secondi per saldatura su singolo punto, evitando danni da alte temperature al rivestimento isolante; Saldatura compatibile: stagno senza piombo, conforme agli standard europei di protezione ambientale; Lunghezza di spelatura del cavo: 3 mm - 4 mm, utile per una saldatura completa e un collegamento sicuro, prevenendo efficacemente saldature difettose, mancate saldature e distacco dei cavi.

Il connettore aeronautico per saldatura su cavo della serie M5 si distingue nel mercato dei connettori miniaturizzati grazie alla sua struttura ultra-compatta, alla flessibilità nella scelta dei materiali, al processo di assemblaggio semplice e alla stabilità ultra-elevata. Rispetto ai tradizionali connettori a pressione e a filettatura, questo prodotto a saldatura su cavo offre vantaggi insostituibili nell’installazione in spazi ridotti, nell’assemblaggio a basso costo e nel funzionamento stabile a lungo termine. La progettazione a doppio involucro in plastica e metallo amplia ulteriormente le applicazioni del prodotto, garantendo una copertura completa nei settori civile, commerciale e industriale.

2.1 Struttura miniaturizzata ultra-compatta, ampia adattabilità agli spazi

Adottando il design filettato ultracompatto M5, il prodotto ha un volume estremamente ridotto e occupa quasi nessuno spazio di installazione, risolvendo perfettamente il problema legato all’installazione di connettori di grandi dimensioni su dispositivi intelligenti miniaturizzati. È particolarmente adatto agli spazi interni ristretti di sensori, dispositivi indossabili, strumenti miniaturizzati e moduli elettronici di precisione. La struttura integrata a innesto evita l’ingombro dei connettori compositi, mentre il design aerodinamico del corpo migliora non solo l’estetica, ma riduce anche il rischio di graffi e urti durante il montaggio e l’utilizzo dell’apparecchiatura.

2.2 Design per saldatura dei cavi, montaggio semplice e costo contenuto

Diversamente dalla tradizionale modalità di connessione a crimpare, che richiede appositi attrezzi professionali, il connettore aeronautico per saldatura con cavo M5 adotta una struttura di saldatura diretta del cavo. Gli utenti hanno bisogno soltanto di un semplice saldatore elettrico per completare il cablaggio e l’assemblaggio, senza dover acquistare costosi utensili specializzati, riducendo così i costi di investimento in attrezzature per i clienti. Il terminale di saldatura è progettato con un sistema di posizionamento antiscorrimento, che facilita il posizionamento del cavo durante la saldatura, migliorando efficacemente l’efficienza di assemblaggio e il tasso di resa. L’intero processo di assemblaggio è semplice e facile da eseguire, non richiede alcuna formazione tecnica specialistica e accorcia notevolmente sia il ciclo produttivo del prodotto sia quello della manutenzione post-vendita.

2.3 Due opzioni di involucro: personalizzazione per scenario

Per soddisfare le esigenze differenziate di diversi clienti, offriamo due soluzioni mature per gli involucri: involucro in plastica e involucro in metallo. L’involucro in plastica è realizzato in plastica tecnica PA66 ad alte prestazioni, che offre i vantaggi di basso peso, costo contenuto, buona isolazione elettrica, resistenza all’invecchiamento e assenza di interferenze elettromagnetiche. È la scelta ideale per apparecchiature civili da interni, dispositivi elettronici di consumo e prodotti commerciali a basso costo. L’involucro in metallo è realizzato in lega di rame di alta qualità con trattamento superficiale anticorrosione e antiruggine; garantisce elevata resistenza strutturale, notevole resistenza alla compressione, alla torsione e alle vibrazioni. Inoltre, l’involucro in metallo offre eccellenti prestazioni di schermatura elettromagnetica, in grado di isolare efficacemente le interferenze provenienti da segnali elettromagnetici esterni e di assicurare una trasmissione del segnale stabile. È ampiamente utilizzato nell’automazione industriale, nelle attrezzature per esterni e negli strumenti di rilevamento ad alta precisione.

2.4 Prestazioni elettriche stabili e lunga durata

I contatti del connettore sono realizzati in lega di rame ad alta precisione e trattati con tecnologia di placcatura in oro spesso, garantendo una resistenza di contatto estremamente bassa ed eccellente resistenza all’ossidazione. Ciò consente di mantenere una conduttività stabile e un’accuratezza nella trasmissione del segnale anche dopo prolungati cicli di inserimento/estrazione e funzionamento continuo sotto carico. L’isolante interno è costituito da materiale altamente isolante e resistente alle alte temperature, in grado di prevenire efficacemente correnti di dispersione, cortocircuiti e rottura dell’isolamento causati da elevate temperature e umidità. La struttura di bloccaggio filettata garantisce un aggancio preciso tra spina e presa, evitando contatti allentati durante vibrazioni o movimenti dell’apparecchiatura; la durata del prodotto supera ampiamente il livello medio del settore.

2.5 Eccellente resistenza ambientale e elevata sicurezza

L’intera serie di prodotti ha superato rigorosi test di adattamento ambientale ed è in grado di funzionare in modo stabile in condizioni di temperatura estrema, elevata umidità, presenza di polvere e schizzi d’acqua. Tutti i materiali rispettano gli standard internazionali di certificazione per la protezione ambientale e la sicurezza, tra cui RoHS e CE; sono atossici, ecocompatibili e privi di rischi nascosti per la sicurezza. La custodia in plastica possiede proprietà ignifughe, che impediscono efficacemente la combustione dei circuiti e migliorano la sicurezza dell’apparecchiatura; la custodia in metallo garantisce un’ottima messa a terra, consentendo lo scarico dell’elettricità statica ed evitando danni da elettrostatica ai componenti elettronici di precisione.

Con dimensioni compatte, montaggio flessibile, prestazioni stabili e diverse opzioni di materiali, i connettori aeronautici per saldatura su cavo della serie M5 sono ampiamente utilizzati nell’elettronica di precisione, nella sensoristica intelligente, nell’automazione industriale, nelle apparecchiature mediche, nelle abitazioni intelligenti, nell’elettronica automobilistica e in altri settori, diventando un componente di connessione fondamentale e centrale per dispositivi miniaturizzati a bassa potenza.

3.1 Settore dei sensori intelligenti

È il connettore di accoppiamento principale per vari sensori miniaturizzati, inclusi sensori di temperatura, sensori di umidità, sensori di pressione, sensori di prossimità, sensori fotoelettrici e sensori di micro-spostamento. Le dimensioni ultra-ridotte si adattano perfettamente alla progettazione miniaturizzata dei sensori, mentre le prestazioni stabili di trasmissione del segnale garantiscono che i dati provenienti dai sensori siano accurati, in tempo reale, senza ritardi né perdite. La versione con involucro metallico resiste alle vibrazioni e alle interferenze da polvere presenti nell’ambiente industriale, risultando adatta per apparecchiature di monitoraggio sensoriale nell’automazione di fabbrica; la versione con involucro in plastica è invece indicata per il monitoraggio ambientale indoor e per sensori intelligenti a uso civile.

3.2 Strumenti di precisione e apparecchiature per prove

Utilizzato per il collegamento dei segnali di strumenti di prova portatili, strumenti analitici miniaturizzati, apparecchiature per rilevamento ottico e moduli elettronici di precisione sperimentali. La bassa resistenza di contatto e le elevate prestazioni anti-interferenza evitano efficacemente la distorsione del segnale e gli errori di dati durante i test degli apparecchi, garantendo l’accuratezza dei dati sperimentali e dei risultati di rilevamento. Il design leggero e compatto non aumenta il volume né il peso degli strumenti di precisione, in linea con la tendenza allo sviluppo portatile e miniaturizzato delle attrezzature di prova.

3.3 Automazione industriale e apparecchiature intelligenti

Adatto per microattuatori, valvole solenoidali miniaturizzate, piccoli moduli di controllo industriale, sistemi di controllo automatico per porte e apparecchiature ausiliarie industriali a basso consumo energetico. La versione con involucro metallico impermeabile e antipolvere IP65 può adattarsi a severi ambienti industriali, come officine di fabbrica e siti di operazione di macchinari, evitando guasti di connessione causati da polvere, schizzi d’acqua e vibrazioni. La struttura di bloccaggio affidabile garantisce un funzionamento stabile a lungo termine delle attrezzature industriali, riducendo il tasso di guasti e i costi di manutenzione.

3.4 Attrezzature mediche e sanitarie

Applicato a dispositivi miniaturizzati per il rilevamento medico, dispositivi indossabili per il monitoraggio della salute, strumenti medici ausiliari portatili e apparecchiature mediche domestiche. Il prodotto è realizzato con materiali ecocompatibili e sicuri, privi di sostanze nocive, e rispetta gli standard di sicurezza per le apparecchiature mediche. Le prestazioni stabili e a basso rumore nella trasmissione del segnale garantiscono una raccolta e una trasmissione accurate dei dati di monitoraggio del corpo umano; inoltre, il design compatto facilita l’adozione di soluzioni leggere nei dispositivi medici indossabili.

3.5 Casa intelligente ed elettronica di consumo

Ampia­mente utilizzato in serrature intelligenti per porte, sensori intelligenti miniaturizzati, dispositivi elettronici indossabili, apparecchiature di illuminazione intelligenti di piccole dimensioni e moduli di controllo intelligente per uso domestico. La versione con involucro in plastica a basso costo può ridurre efficacemente i costi di produzione dei prodotti elettronici di consumo, mentre il semplice processo di assemblaggio mediante saldatura migliora l’efficienza produttiva delle imprese. Il prodotto presenta un basso consumo energetico e prestazioni stabili, soddisfacendo le esigenze di standby e funzionamento prolungati tipiche delle attrezzature per la casa intelligente.

3.6 Microattrezzature per il settore automobilistico e delle nuove energie

Adatto ai moduli di rilevamento miniaturizzati per applicazioni automobilistiche, alle piccole attrezzature intelligenti per veicoli, ai circuiti ausiliari a bassa potenza per veicoli a energia nuova e ai componenti elettronici per interni automobilistici. Il prodotto è in grado di resistere a variazioni di temperatura e a lievi vibrazioni nell’ambiente veicolare, grazie a un’elevata adattabilità ambientale che garantisce il funzionamento stabile delle attrezzature elettroniche installate a bordo in diversi contesti di guida.

Q1: Qual è la differenza tra i connettori per saldatura di fili M5 con involucro in plastica e quelli con involucro in metallo? Come scegliere?

I parametri elettrici fondamentali delle due versioni sono completamente identici; le principali differenze riguardano il materiale dell’involucro, il livello di protezione, le prestazioni di schermatura e gli scenari applicativi. La versione con involucro in plastica è leggera, a basso costo, offre un’ottima isolazione elettrica e non dispone di schermatura elettromagnetica, con grado di protezione IP40; è quindi adatta a ambienti statici interni, come quelli delle abitazioni intelligenti (smart home), dell’elettronica di consumo e dei sensori per interni. La versione con involucro in metallo presenta elevata resistenza strutturale, nonché capacità anti-vibrazione, anti-schiacciamento e anticorrosione, con grado di protezione IP65 e funzione eccellente di schermatura elettromagnetica; risulta pertanto idonea per siti industriali, apparecchiature esterne, elettronica automobilistica ed equipaggiamenti ad alta precisione che richiedono protezione dalle interferenze e resistenza a condizioni ambientali severe. I clienti possono scegliere in base all’ambiente di utilizzo dell’equipaggiamento, al budget disponibile e ai requisiti di immunità alle interferenze.

Q2: Quali specifiche di cavo sono compatibili con i connettori a saldatura per cavi M5?

Questa serie di connettori è compatibile con cavi rame trefolati standard da 22 AWG a 30 AWG, coprendo così la maggior parte delle specifiche dei cavi segnale miniaturizzati e dei cavi di alimentazione a bassa potenza. La lunghezza consigliata di rimozione dell’isolamento è di 3–4 mm, per garantire un contatto completo e una saldatura sicura. Non si raccomanda l’uso di cavi troppo spessi, per evitare saldature insufficienti e inceppamenti durante il montaggio, né di cavi troppo sottili, per prevenire rotture del cavo e saldature virtuali.

Q3: Qual è la temperatura massima di funzionamento del connettore? Può operare in ambienti industriali ad alta temperatura?

L'intervallo di temperatura di funzionamento a lungo termine dei connettori della serie M5 è da -40 ℃ a +85 ℃, il che consente di soddisfare le esigenze operative della maggior parte delle apparecchiature industriali e civili. La resistenza alle alte temperature del corpo in metallo e di quello in plastica è identica. Per ambienti industriali con temperature prolungate superiori a 85 ℃, raccomandiamo di selezionare versioni personalizzate ad alta temperatura per evitare l’invecchiamento e la deformazione dei materiali isolanti, che potrebbero compromettere le prestazioni del prodotto.

Domanda 4: Il prodotto supporta la personalizzazione del numero di contatti e della lunghezza?

Sì. Il nostro connettore aeronautico saldato per cavi M5 supporta la personalizzazione su misura, inclusi il numero di contatti (2/3/4/5 contatti), la lunghezza del corpo del connettore, la lunghezza del cavo, il trattamento superficiale e la personalizzazione per resistenza a condizioni ambientali particolari. Possiamo offrire servizi completi di personalizzazione in base alle dimensioni dell’apparecchiatura del cliente, alla progettazione del circuito e ai requisiti ambientali di impiego, e supportiamo anche ordini personalizzati in piccole quantità.

Q5: I prodotti sono conformi agli standard internazionali di certificazione?

Tutti i nostri connettori aeronautici per saldatura a filo della serie M5 hanno ottenuto le certificazioni internazionali CE e RoHS e rispettano gli standard europei in materia di protezione ambientale e sicurezza. I prodotti sono realizzati mediante processi produttivi standardizzati, garantiscono una qualità stabile e sono pienamente conformi ai requisiti del commercio estero, pertanto possono essere venduti e utilizzati in sicurezza sui mercati globali, tra cui Europa, America, Sud-Est asiatico e Medio Oriente.

Q6: Qual è il tempo di produzione e la politica di assistenza post-vendita?

Per i modelli standard disponibili a magazzino, possiamo completare la consegna entro 3-5 giorni lavorativi; per i prodotti personalizzati, i tempi di consegna sono di 7-15 giorni lavorativi, in base al livello di complessità della personalizzazione. Offriamo un servizio di garanzia qualitativa di 12 mesi su tutti i prodotti. Durante il periodo di garanzia, in caso di problemi di qualità causati da danni non imputabili all’utente, offriamo sostituzione gratuita e assistenza post-vendita. Disponiamo di un team tecnico specializzato che fornisce consulenza tecnica online 24 ore su 24 e servizi di risoluzione problemi.

Q7: Il processo di saldatura dei cavi è difficile? Richiede attrezzature professionali?

Il processo di assemblaggio mediante saldatura di questo prodotto è semplice e a bassa soglia. Una normale saldatrice elettrica a temperatura costante soddisfa i requisiti di assemblaggio, senza necessità di attrezzature speciali per la crimpatura né di utensili professionali. L’operazione di saldatura può essere eseguita da normali operatori di assemblaggio dopo un breve addestramento, garantendo un’elevata efficienza di montaggio e un basso tasso di difetti: ideale quindi per la produzione su larga scala e per la manutenzione manuale.

Siamo un produttore specializzato nella ricerca e sviluppo, nella produzione e nella vendita di connettori circolari miniaturizzati per applicazioni aeronautiche, con ampia esperienza produttiva e un sistema tecnico maturo per le serie di connettori M5, M8, M12 e altre. Seguiamo il concetto prodotto di «alta precisione, alta stabilità e ottimo rapporto qualità-prezzo» e forniamo ai clienti globali prodotti standardizzati e soluzioni personalizzate su misura.

Oltre ai connettori aeronautici standard per saldatura con filo M5 (con involucro in plastica o metallo opzionale), offriamo anche varie personalizzazioni strutturali, regolazioni di parametri e personalizzazioni dell’imballaggio. I nostri prodotti sono esportati in oltre 50 paesi e regioni nel mondo e hanno ottenuto la fiducia duratura e i complimenti dei clienti nei settori dell’automazione industriale, dell’elettronica intelligente, delle apparecchiature mediche e di altri settori, grazie alla qualità stabile e al servizio professionale.

Se avete esigenze relative a consulenza sui prodotti, test di campioni, approvvigionamento in lotti, sviluppo su misura o altre richieste, non esitate a contattare in qualunque momento il nostro team professionale di vendite e assistenza tecnica. Vi forniremo gratuitamente campioni di prodotto, schede tecniche dettagliate con i parametri, progettazione professionale di soluzioni e un servizio post-vendita completo, per aiutarvi a ridurre i costi, migliorare l’efficienza e stabilizzare la qualità dei vostri progetti.
