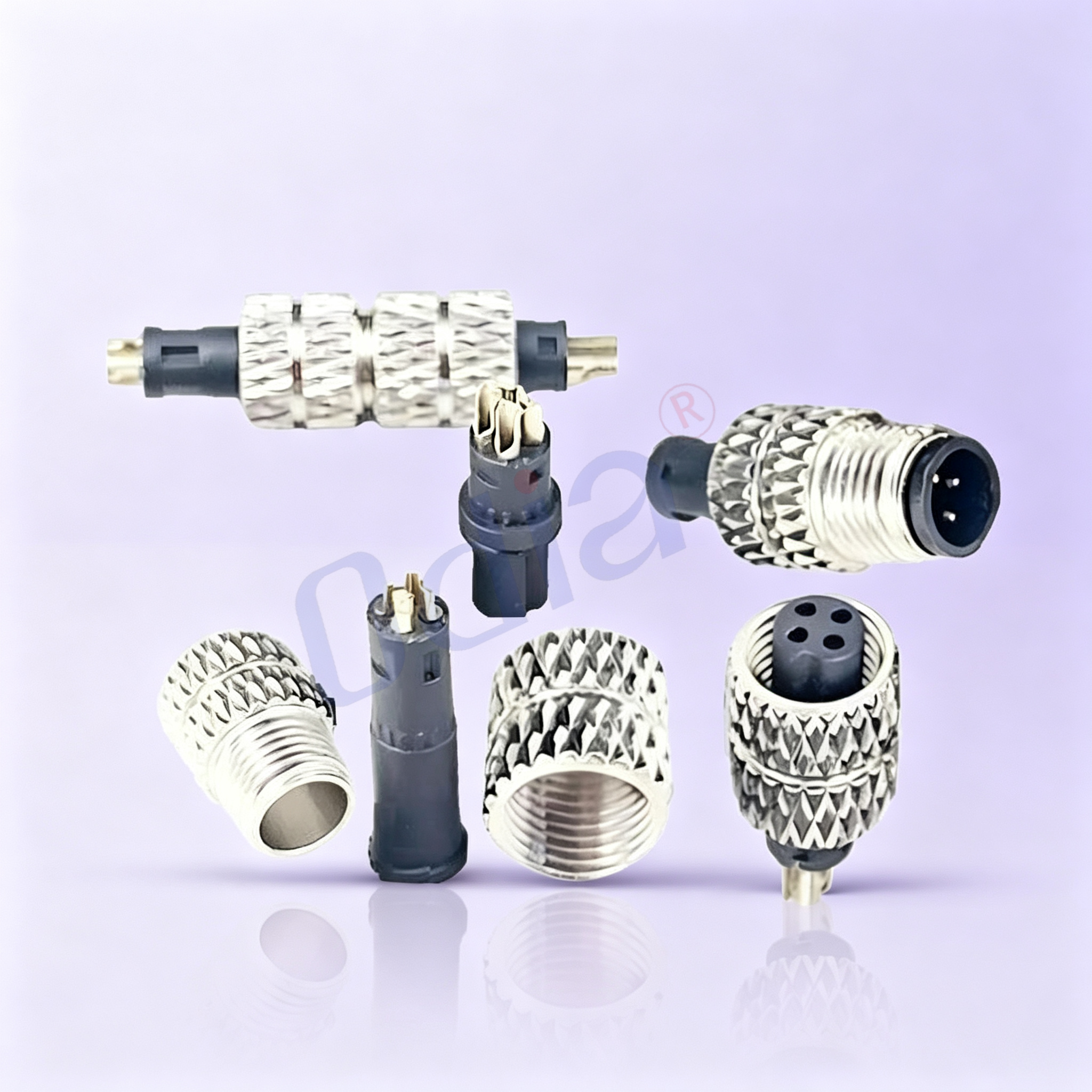

M5-reeks draad-soldeer lugvaartkonnektor | Plastiek- en metaalomhulsel opsioneel

Die M5-reeks draadlottende lugvaartkonnektor maak gebruik van ’n standaard M5-gewinde-installasie-struktuur, met ’n kompakte algehele grootte en presiese dimensietoleransies, wat dit geskik maak vir noue installasie-ruimtes waarin konvensionele konnektors nie kan pas nie. Die hele reeks word verdeel in ’n plastiek-kasweergawe en ’n metaal-kasweergawe, met eenvormige kern-elektriese parameters en verskillende meganiese en omgewingsbestandheidparameters, wat aan die keusebehoeftes van verskillende toepassingssituasies kan voldoen. Die besonderhede van die tegniese spesifikasies word hieronder gelys, en dek elektriese prestasie, meganiese prestasie, omgewingsaanpasbaarheid, strukturele parameters en lottingspesifikasies.

1.1 Strukturele & afmetingsparameters

Die koppelaar het 'n M5-standaard buitegangerdraad-vasmaakstruktuur, met 'n draaddiameter van 5 mm, wat vinnige vasmaak en stabiele docking moontlik maak. Die totale buitediameter van die koppelaar is 5 mm, die lengte van die propliggaam is 12 mm–15 mm (aanpasbaar), en die penafstand volg streng internasionale mini-koppelaarstandaarde. Die produk is beskikbaar in 2-pen, 3-pen, 4-pen en 5-pen konfigurasies, wat die meeste lae-krag sein- en mikro-krag oordragbehoeftes dek. Die draad-soldeerterminal gebruik 'n geïntegreerde vormstruktuur, met 'n soldeerterminalwydte van 1,2 mm, wat kompatibel is met 22 AWG tot 30 AWG gevlegte koperdrade. Die plastiekomhulselweergawe maak gebruik van 'n eenstuk-inspuitvormproses sonder monteeropeninge; die metaalomhulselweergawe maak gebruik van 'n presisie-CNC-bewerkingsproses, met gladde draad en hoë pasakkuraatheid, wat effektief losse docking en swak kontak as gevolg van draadafwyking voorkom.

1.2 Elektriese prestasieparameters

Gewaardeerde stroom: 2 A (2–3 kern), 1,5 A (4–5 kern); Gewaardeerde spanning: 30 V wisselstroom/afwisselstroom; Draagvermoë van spanning: 100 V wisselstroom (50 Hz, 1 minuut, geen deurbranding of vonkverskynsel); Isolasie-weerstand: ≥1000 MΩ (by normale temperatuur en vogtigheid); Kontakweerstand: ≤10 mΩ, wat lae verlies en stabiele sein-oordrag verseker; Elektriese leeftyd: meer as 1000 keer in- en uitsteek sonder afname in elektriese prestasie. Die konnektorpenne is vervaardig uit hoogsuiwer koperlegering met ’n goudgeplateerde oppervlakbehandeling, wat geleidingsvermoë, weerstand teen oksidasie en korrosie doeltreffend verbeter, en so signalvertraging, stroomfluktuasies en stroombaanmislukking wat deur pennaoksidasie en swak kontak tydens langtermyngebruik veroorsaak word, voorkom.

1.3 Meganiese prestasieparameters

Konneksiekrag by insteek en verwydering: 5 N–15 N, matige krag, gerieflik vir handmatige montering en onderhoud; nie maklik om penbeskadiging as gevolg van oormatige krag te veroorsaak nie. Sluitmoment: 0,3 N·m–0,5 N·m; skrefelsluiting is stewig en nie los nie. Vibrasiebestandheid: vibrasie by frekwensies van 10 Hz–2000 Hz sonder ontkoppeling of swak kontak. Impakbestandheid: kan ’n oombliklike impak van 1000 m/s² weerstaan; geskik vir toerusting wat ligte vibrasie en impak in industriële bedryf ondervind. Die metaal-kasweergawe het ’n hoër strukturele sterkte, met beter weerstand teen uitdrukking en draaiing as die plastiek-kasweergawe, en pas dus by meer komplekse meganiese omgewings aan.

1.4 Omgewingsaanpasbaarheidsparameters

Werktemperatuurreeks: -40℃ tot +85℃, wat normale bedryf in hoë-temperatuur-, lae-temperatuur- en wisselende koud-en-warm omgewings ondersteun; Stoor temperatuur: -50℃ tot +90℃; Vlugtigheidweerstand: 95%RV (nie-kondenserend) vir langtermynbedryf, sonder isolasievermindering en metaaloksidasie; Waterdigheidsgraad: Plastiekkasweergawe bereik IP40, wat effektief stof en spatwater voorkom; Metaalkasweergawe bereik IP65, volkome stofbestand en weerstand teen laedruk-spatwater, geskik vir buitelug- en industriële vogtige omgewings. Daarbenewens het beide weergawes uitstekende anti-ouing-, anti-skimmel- en anti-korrosie-eienskappe, wat aanpassing tot langtermyn buitelug- en industriële omgewingsbedryf moontlik maak.

1.5 Solderingsprosesparameters

Solderingtemperatuur: 320℃–380℃; Solderingtyd: 2–3 sekondes vir enkel-punt-soldering, om hoë-temperatuur-skade aan die isolerende dop te voorkom; Saamgaande solder: loodvrye tin-solder wat voldoen aan die EU se omgewingsbeskermingsstandaarde; Draadafskraap-lengte: 3 mm–4 mm, wat volledige soldering en stewige bedrading vergemaklik en effektief voorkom dat soldering nie behoorlik plaasvind nie, dat soldering uitgelaat word of dat die draad losraak.

Die M5-reeks draad-soldeer lugvaartkonnektor onderskei hom in die klein-konnektor mark as gevolg van sy ultra-kompakte struktuur, buigsame materiaalkeuse, eenvoudige monteringsproses en ultra-hoë stabiliteit. In vergelyking met tradisionele krimp-konnektors en skroef-konnektors het hierdie draad-soldeer-tipe produk onvervangbare voordele vir installasie in klein ruimtes, lae-koste montering en langtermyn stabiele bedryf. Die dubbel-skoor ontwerp van plastiek en metaal vermeerder verder die toepassingsdimensies van die produk en stel volledige dekking van burgerlike, kommersiële en industriële scenarios in werking.

2.1 Ultra-kompakte klein-struktuur, wye ruimte-aanpasbaarheid

De produk gebruik die M5 ultra-klein draad-gewinde-ontwerp, wat ’n baie klein volume en byna geen installasie-ruimte benodig nie — ’n perfekte oplossing vir die installasie-probleem van groot aanSluiters in klein intelligente toestelle. Dit is veral geskik vir nou binne-ruimtes van sensore, draagbare toestelle, klein instrumente en presisie-elektroniese modules. Die geïntegreerde insteek-struktuur vermy die grootte van gekombineerde aanSluiters, en die gestroomlynde buitekant ontwerp verbeter nie net die estetiese waarde nie, maar verminder ook die risiko van skrape en botsings tydens toestel-montasie en -gebruik.

2.2 Draad-soldeer-ontwerp, eenvoudige montasie & lae koste

Verskil van die tradisionele krimpversonkingsmetode wat professionele krimpgereedskap vereis; die M5-draadlouer lugvaartkonnektor maak gebruik van 'n direkte draadlouerstruktuur. Gebruikers het slegs 'n eenvoudige elektriese louergereedskap nodig om kabelbedradingmontasie te voltooi, sonder om duur spesiale gereedskap te koop, wat die toerustingbeleggingskoste vir klante verminder. Die louerkontak is ontwerp met 'n anti-afposisie-funksie wat dit maklik maak om die draad tydens louering te posisioneer, wat die montasiedoeltreffendheid en opbrengs effektief verbeter. Die hele montasieproses is eenvoudig en maklik om uit te voer, sonder dat professionele tegniese opleiding benodig word, wat die produkproduksiesiklus en die naverkooponderhoudsiklus aansienlik verkort.

2.3 Dubbele Dopopsies, Aanpassing Vir Spesifieke Gebruike

Om aan die verskillende behoeftes van verskillende kliënte te voldoen, bied ons twee volwasse dopoplossings: plastiekdop en metaaldop. Die plastiekdop is vervaardig uit hoë-prestasie PA66-ingenieursplastiek, wat die voordele van ligte gewig, lae koste, goeie isolasie, anti-ouerwording en geen elektromagnetiese steuring het. Dit is die beste keuse vir binneshuise burgerlike toerusting, verbruikers-elektronika en lae-kostekommersiële produkte. Die metaaldop is vervaardig uit hoë gehalte koperlegering met roes- en korrosiebestande oppervlakbehandeling, wat hoë strukturele sterkte, sterk drukweerstand, draaiweerstand en vibrasieweerstand het. Terselfdertyd het die metaaldop uitstekende elektromagnetiese afskermingsvermoë, wat effektief buitelandse elektromagnetiese seinsteurings kan isoleer en stabiele seinoordrag verseker. Dit word wyd gebruik in industriele outomatisering, buite-toerusting en hoë-presisie opsporingsinstrumente.

2.4 Stabiele Elektriese Prestasie & Lang Dienslewe

Die kontakpennetjies van die konnektor is vervaardig uit hoë-presisie-koperlegering en word deur dik goudplateringstegnologie verwerk, wat ultra-laag kontakweerstand en uitstekende oksidasieweerstand bied. Dit kan stabiele geleiding en akkurate seinoordrag handhaaf na langtermyn-insteek- en-uitsteekbedryf sowel as aanhoudende kragaanwending. Die interne isolator maak gebruik van hoë-temperatuurweerstand- en hoë-isolasiemateriaal wat effektief voorkom dat lekstrome, kortsluitings en isolasiebreuke veroorsaak word deur hoë temperatuur en vogtigheid. Die skroefvergrendelstruktuur verseker ‘n nou pasvorm tussen die prop en die sokkel, sonder los kontak tydens toestelvibrasie en beweging, en die produk se dienslewe is ver bokant die bedryfs gemiddelde vlak.

2.5 Uitstekende Omgewingsweerstand & Hoë Veiligheid

Die hele produkreeks het streng omgewingsaanpasbaarheidstoetse ondergaan en kan stabiel werk in ekstreme temperature, hoë vogtigheid, stof en spatwateromgewings. Alle materiale voldoen aan RoHS-, CE- en ander internasionale omgewingsbeskermings- en veiligheidsertifikasie-standaarde, is nie-toxisch en omgewingsvriendelik, en het geen verborge veiligheidsrisiko's nie. Die plastiekkas het vuurvrye eienskappe wat kringbrand effektief kan voorkom en toestelveiligheid kan verbeter; die metaalkas het goeie aardingseienskappe wat statiese elektrisiteit kan vrystel en statiese skade aan presisie-elektroniese komponente kan voorkom.

Met hul klein grootte, buigsame montering, stabiele prestasie en verskeie materiaalopsies word M5-reeks draad solderlugvaartkonnektors wyd in presisie-elektronika, intelligente sensorgestelde toestelle, industriële outomatisering, mediese toestelle, slim huishoudelike toestelle, motor-elektronika en ander velde gebruik, en het dit ‘n basiese kernkonneksiekomponent vir klein, lae-kragtoestelle geword.

3.1 Intelligente Sensorindustrie

Dit is die gewone pasverbinding vir verskeie klein sensore, insluitend temperatuursensore, vogtigheidssensore, druk-sensore, nabyheidssensore, foto-elektriese sensore en mikro-verplasingssensore. Die baie klein grootte pas perfek by die verkleiningontwerp van sensore, en die stabiele sein-oordragprestasie verseker dat sensordata akkuraat en in werklike tyd is sonder vertraging of verlies. Die metaal-kasweergawe kan teen vibrasie en stofversteuring op industriële terreine weerstaan en is geskik vir fabriekoutomatisering-sensormonitoringtoerusting; die plastiek-kasweergawe is geskik vir binne-omgewingsmonitoring en burgerlike slim sensore.

3.2 Presisie-instrumente en toetsuitrusting

Gebruik vir seinverbinding van draagbare toetsinstrumente, klein analitiese instrumente, optiese opsporingsapparatuur en eksperimentele presisie-elektroniese modules. Die lae kontakweerstand en anti-versteuringseienskappe kan effektief seinvervorming en datafoute tydens toetsing van apparatuur voorkom, wat die akkuraatheid van eksperimentele data en opsporingsresultate verseker. Die ligte en kompakte ontwerp sal nie die volume en massa van presisie-instrumente verhoog nie, wat strook met die draagbare en miniaturiseringsontwikkelingstendens van toetsapparatuur.

3.3 Industriële outomatisering en intelligente toerusting

Geskik vir mikro-aktuators, klein solenoidkleppe, klein industriële beheermodules, outomatiese deurbeheerstelsels en lae-krag industriële bykomende toerusting. Die IP65 waterbestendige en stofbestendige metaalbekledingweergawe kan aan streng industriële omgewings soos fabriekswerkswinkels en meganiese toerustingwerfplekke aanpas, wat toestelverbindingsmislukkings wat deur stof, spatwater en vibrasie veroorsaak word, vermy. Die betroubare sluitstruktuur verseker langtermynstabiele bedryf van industriële toerusting en verminder die toestelfaaltempo sowel as onderhoudskoste.

3.4 Mediese en Gesondheidstoerusting

Toegepas op klein mediese opsporingsapparatuur, draagbare gesondheidsmoniteringsapparate, draagbare mediese ondersteunende instrumente en huishoudelike mediese toestelle. Die produk is vervaardig uit omgewingsvriendelike en veilige materiale, sonder skadelike stowwe, en voldoen aan mediese toestel-veiligheidsstandaarde. Die stabiele en stil sein-oordragvermoë verseker die akkurate insameling en oordrag van menslike liggaamsmoniteringsdata, terwyl die klein-formaatontwerp gerieflik is vir die ligte ontwerp van draagbare mediese toestelle.

3.5 Slimhuis & Verbruikers-elektronika

Wye gebruik in slimme deurslote, klein slimme sensore, draagbare elektroniese toestelle, klein slim verligtingsuitrusting en huishoudelike intelligente beheermodule. Die lae-koste plastiekkasweergawe kan die vervaardigingskoste van verbruikers-elektroniese produkte doeltreffend verminder, en die eenvoudige soldeermonteringsproses verbeter die vervaardigingsdoeltreffendheid van ondernemings. Die produk het lae kragverbruik en stabiele prestasie, wat aan die langtermyn-standby- en bedryfsvereistes van slim huisuitrusting voldoen.

3.6 Motor- en Nuwe Energie Mikro-uitrusting

Geskik vir motor-miniatuur-sensormodule, klein intelligente voertuigmonteerde toestelle, lae-krag bykomende stroombane vir nuwe-energievoertuie en motorbinnekant-elektroniese komponente. Die produk kan temperatuurveranderings en ligte vibrasie in die voertuigomgewing weerstaan, met sterk omgewingsaanpasbaarheid, wat stabiele werking van voertuigmonteerde elektroniese toestelle in verskillende bestuurdomgewings verseker.

V1: Wat is die verskil tussen plastiek- en metaalbekleding M5-draadlasverbindingsstukke? Hoe om te kies?

Die kern-elektriese parameters van die twee weergawes is volkome konsekwent, en die hoofverskille lê in die buitekassiemateriaal, beskermingsvlak, afskermingsprestasie en toepassingsscenarios. Die plastiekbuitemateriaal-weergawe is lig van gewig, laag in koste, het goeie isolasie en geen elektromagnetiese afskerming nie, met ’n IP40-beskermingsvlak, wat geskik is vir binneshuise statiese omgewings soos slim huise, verbruikers-elektronika en binneshuise sensore. Die metaalbuitemateriaal-weergawe het hoë strukturele sterkte, anti-vibrasie-, anti-uitdrukking- en anti-korrosie-vermoëns, met ’n IP65-beskermingsvlak en uitstekende elektromagnetiese afskermingsfunksie, wat geskik is vir industriële werfplekke, buite-uitrusting, motor-elektronika en hoë-presisie-uitrusting wat anti-interferensie- en harsh-omgewingsbestandheid vereis. Kliënte kan kies volgens die toestel se gebruiksomgewing, kostebegroting en anti-interferensievereistes.

V2: Watter draadspesifikasies is versoenbaar met M5-draadsoldeer-konnektore?

Hierdie reeks konnektore is versoenbaar met 22AWG tot 30AWG standaard gestrande koperdrade, wat die meeste spesifikasies van klein sein- en lae-kragkragdrade dek. Die aanbevole draadafskilingslengte is 3–4 mm, wat volledige kontak en stewige soldeerwerk verseker. Dit word nie aanbeveel om baie dik drade te gebruik nie, om swak soldeerwerk en monteringsblokkering te vermy, of baie dun drade om draadbreuk en vals soldeerwerk te vermy.

V3: Wat is die maksimum bedryfstemperatuur van die konnektor? Kan dit in 'n hoë-temperatuur industriële omgewing werk?

Die langtermyn-werktemperatuurreeks van M5-reekse konnektore is -40℃ tot +85℃, wat aan die werkvereistes van die meeste industriële en burgerlike toestelle kan voldoen. Die hittebestandheid van die metaal- en plastiekbehuising is dieselfde. Vir industriële omgewings met 'n langtermyn-temperatuur hoër as 85℃, beveel ons aan dat hoëtemperatuur-aangepaste weergawes gekies word om ouering en vervorming van die isolerende materiale wat produkprestasie kan beïnvloed, te voorkom.

V4: Ondersteun die produk aangepaste pen-aantal en -lengte?

Ja. Ons M5-draad-soldeerlugvaartkonnektor ondersteun persoonlike aanpassing, insluitend die aantal penkerns (2/3/4/5 kern), proplyf-lengte, kabel-lengte, oppervlakbehandeling en spesiale omgewingsbestandheid-aanpassing. Ons kan een-stop-aanpassingsdiens verskaf volgens die kliënt se toestelgrootte, stroombaanontwerp en toepassingsomgewingsvereistes, en ondersteun klein-batch-aangepaste bestellings.

V5: Is die produkte in lyn met internasionale sertifikasie-standaarde?

Al ons M5-reeks draad-soldeer lugvaart-konnektors het die CE- en RoHS-internasionale sertifikasies behaal en voldoen aan die EU se omgewingsbeskermings- en veiligheidsstandaarde. Die produkte maak gebruik van gestandaardiseerde vervaardigingsprosesse, met stabiele gehalte en volle nakoming van uitvoerhandelsvereistes, wat dit veilig laat verkoop en gebruik word in wêreldmarkte soos Europa, Amerika, Suid-Oos-Asië en die Midde-Ooste.

V6: Wat is die vervaardigingstydperk en die naverkoopdiensbeleid?

Vir standaard modelle wat op voorraad is, kan ons die leweringsproses binne 3–5 werkdae voltooi; vir aangepaste produkte is die leweringsperiode 7–15 werkdye, afhangende van die graad van aanpassing. Ons bied ’n 12-maande gehalte waarborg vir alle produkte. Tydens die waarborgperiode ondersteun ons gratis vervanging en naverkooponderhoud indien daar gehalteprobleme is wat nie deur menslike skade veroorsaak is nie. Ons het ’n professionele tegniese span wat 24-uur aanlyn tegniese raadgewing en probleemoplossingsdiens verskaf.

V7: Is die draad-loodproses moeilik? Het dit professionele toerusting nodig?

Die soldeermonteringsproses van hierdie produk is eenvoudig en het 'n lae drempel. 'n Gewone konstant-temperatuur elektriese soldeerbout kan aan die monteringsvereistes voldoen, sonder spesiale kramtoerusting of professionele gereedskap. Die soldeerwerk kan deur gewone monteringswerkers voltooi word na 'n eenvoudige opleiding, met hoë monteringseffektiwiteit en 'n lae defektewyse, wat baie geskik is vir massa-produksie en handbedryf onderhoud.

Ons is 'n professionele vervaardiger wat fokus op die navorsing en ontwikkeling, vervaardiging en verkoop van klein, sirkelvormige lugvaartkonnektore, met ryk vervaardigingservaring en 'n volwasse tegniese stelsel vir M5-, M8-, M12- en ander reekse konnektore. Ons handhaaf die produkfilosofie van "hoë presisie, hoë stabiliteit en hoë koste-doeltreffendheid", en verskaf wêreldwye kliënte met gestandaardiseerde konnektorprodukte sowel as gepersonaliseerde aangepaste oplossings.

Benewens standaard M5-draad solderingslugverbindingsstukke (plastiek/metaal dop opsioneel), ondersteun ons ook verskeie strukturele aanpassings, parameteraanpassings en verpakkingaanpassings. Ons produkte word na meer as 50 lande en streeke wêreldwyd uitgevoer en het langtermyn-vertroue en lof van klante in die industriële outomatisering-, slim-elektronika-, mediese-toestellings- en ander bedrywe verdien as gevolg van stabiele gehalte en professionele dienste.

Indien u vrae oor produkte het, monster-toetsing benodig, groot hoeveelhede wil koop, aangepaste ontwikkeling benodig of ander behoeftes het, kontak gerus op enige tyd ons professionele verkope- en tegniese span. Ons sal u gratis produkmonsters, besonderhede oor parameters in datasblaaie, professionele oplossingsontwerp en een-stop naverkoopdiens verskaf om u projekte te help om kostes te verminder, doeltreffendheid te verbeter en gehalte te stabiliseer.
