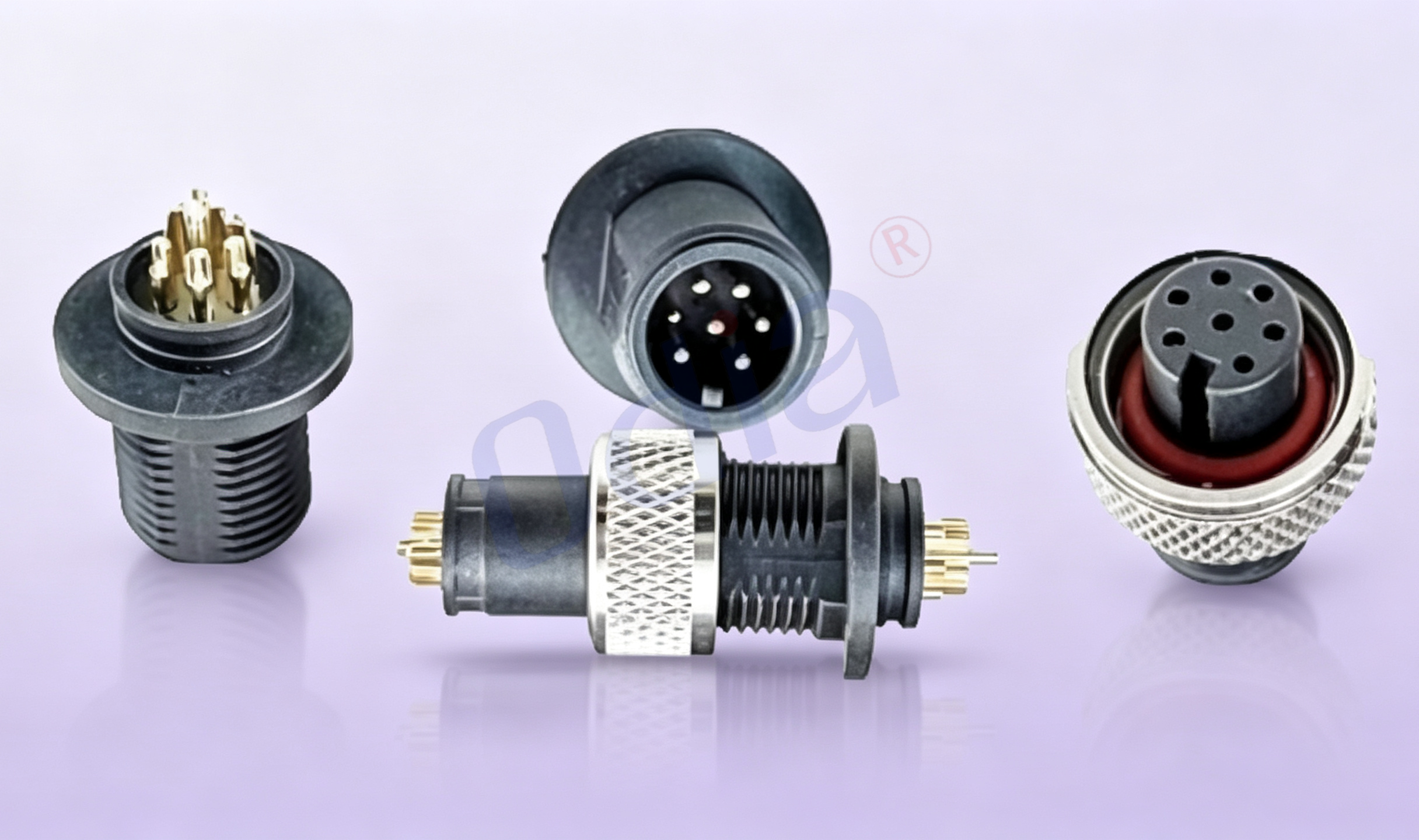

Connettore aeronautico della serie M11 | Saldatura su cavo e montaggio su scheda PCB (versione dritta e ad angolo retto), guscio in plastica o metallo opzionale

Il connettore industriale della serie M11 adotta una struttura di bloccaggio filettata standard M11, con parametri elettrici centrali unificati per i tipi a saldatura su cavo, a montaggio frontale dritto e a montaggio frontale ad angolo retto. Supporta diverse configurazioni del numero di contatti, tra cui 2, 3, 4, 5 e 7 contatti, coprendo sia le esigenze di trasmissione di potenza a bassa potenza sia quelle di trasmissione di segnali ad alta precisione per la maggior parte delle apparecchiature industriali di piccole e medie dimensioni. Le versioni con involucro in plastica e in metallo presentano identici parametri elettrici, ma differiscono chiaramente per resistenza meccanica, grado di protezione e prestazioni anti-interferenza. Tutti gli indicatori tecnici rispettano gli standard internazionali di certificazione RoHS e le specifiche industriali universali, garantendo elevata compatibilità e intercambiabilità. Di seguito sono riportate le specifiche dettagliate dei parametri:

1.1 Parametri strutturali e dimensionali

Questo prodotto adotta un design di bloccaggio filettato conforme allo standard di precisione M11, con un perfetto accoppiamento filettato e prestazioni autolock stabili, in grado di evitare efficacemente allentamenti e contatti difettosi causati da vibrazioni prolungate dell’apparecchiatura e da scosse meccaniche. L’intera struttura è compatta ed elegante, con un volume moderato: non occupa spazio eccessivo sull’apparecchiatura né compromette la capacità di carico corrente. La versione con saldatura dei cavi è dotata di terminali saldati rinforzati e prolungati, compatibili con fili di rame intrecciati da 18 AWG a 26 AWG, che consentono cablaggi flessibili fuori sede e assemblaggio manuale, senza necessità di attrezzi professionali per la crimpatura. La serie per montaggio su PCB include configurazioni di installazione verticale dritta e orizzontale a 90 gradi con deviazione angolare: il tipo dritto è adatto al montaggio convenzionale su schede verticali e alla disposizione standard negli armadi di apparecchiature, mentre il tipo ad angolo retto risolve il problema degli angoli ciechi nell’installazione in spazi verticali ristretti e negli interni compatti delle apparecchiature, migliorando notevolmente la flessibilità della progettazione strutturale.

Per quanto riguarda la struttura della scocca, la scocca in plastica è realizzata mediante stampaggio ad iniezione integrale con plastica tecnica ad alte prestazioni PA66 ignifuga, con struttura complessiva senza giunture, elevata tenacità, resistenza all’invecchiamento e ottime prestazioni di isolamento. La scocca in metallo è realizzata in lega di rame ad alta purezza mediante lavorazione CNC di precisione, con trattamento superficiale anticorrosione, antiruggine e resistente all’ossidazione, caratterizzata da elevata durezza, resistenza alla compressione e alla torsione. Tutti i tolleranze dimensionali sono rigorosamente controllate entro ±0,1 mm, garantendo un aggancio e un’assemblaggio ad alta precisione e coerenti.

1.2 Parametri delle prestazioni elettriche

Corrente nominale di funzionamento: 5 A per i modelli a 2/3/4 poli, 3,5 A per i modelli a 5/7 poli; tensione nominale di funzionamento: 180 V CA/CC, idonea alle esigenze di alimentazione elettrica a media/bassa tensione e di trasmissione segnali di apparecchiature industriali di dimensioni ridotte. Tensione di tenuta: 1800 V CA (50 Hz, 1 min), senza perforazione o arco elettrico, con elevata resistenza agli impulsi di sovratensione istantanei e notevole capacità di protezione della sicurezza del circuito. Resistenza d’isolamento ≥1200 MΩ (a temperatura e umidità normali), che previene efficacemente perdite di corrente, cortocircuiti e guasti per invecchiamento dell’isolamento causati da elevata umidità e alta temperatura.

Resistenza di contatto ≤8 mΩ, per una trasmissione di segnale e potenza a perdite ultra-basse, senza attenuazione, ritardo o distorsione del segnale durante il funzionamento prolungato. I pin conduttivi sono realizzati in lega di rame privo di ossigeno ad alta purezza, con trattamento superficiale in oro spesso, che garantisce eccellente conducibilità, resistenza all’ossidazione e alla corrosione. La durata elettrica del ciclo di inserimento/sconnessione supera i 1500 cicli, e le prestazioni elettriche rimangono stabili anche dopo ripetuti inserimenti prolungati e funzionamento continuo sotto tensione, soddisfacendo pienamente i requisiti di funzionamento stabile a lungo termine per le apparecchiature industriali.

1.3 Parametri delle prestazioni meccaniche

Il connettore M11 adotta una struttura di bloccaggio filettato rinforzata con coppia di serraggio compresa tra 0,5 N·m e 0,9 N·m, garantendo un bloccaggio saldo ed efficace anti-allentamento. La forza di inserimento ed estrazione è uniforme e moderata (10 N–22 N), agevolando il montaggio manuale, la manutenzione ordinaria e la sostituzione successiva, senza causare deformazioni dei contatti né danni al corpo isolante dovuti a forze eccessive. Il prodotto offre un’eccellente resistenza alle vibrazioni, in grado di sopportare stabilmente vibrazioni ad alta frequenza comprese tra 10 Hz e 2000 Hz e impatti meccanici istantanei, adattandosi a un funzionamento vibrante prolungato di apparecchiature per la produzione automatizzata, dispositivi meccanici ed equipaggiamenti veicolari.

La radice di saldatura dei terminali per montaggio su pannello PCB adotta una progettazione rinforzata con spessore aumentato, in grado di resistere efficacemente alle sollecitazioni da saldatura e alle forze di trazione esterne, evitando saldature difettose, distacco dei terminali e malfunzionamenti dovuti a contatti scadenti. La rigidità strutturale complessiva della versione con involucro metallico è notevolmente migliorata, offrendo eccellenti prestazioni di resistenza alla compressione, alla torsione e agli urti da caduta, risultando idonea per ambienti meccanici di lavoro complessi; la versione con involucro plastico presenta buona tenacità e resistenza agli urti, soddisfacendo gli standard di resistenza richiesti per l’uso quotidiano di apparecchiature commerciali e per interni.

1.4 Parametri di adattabilità ambientale

Intervallo di temperatura di funzionamento: da -40 ℃ a +85 ℃, che consente un funzionamento stabile in condizioni estreme di bassa temperatura, alta temperatura e alternanza di freddo e caldo, adattandosi alle variazioni stagionali di temperatura negli ambienti esterni all’aperto e nei capannoni industriali ad alta temperatura. Intervallo di temperatura di stoccaggio: da -50 ℃ a +90 ℃, senza deformazione, invecchiamento o degrado delle prestazioni dei materiali isolanti dopo un lungo periodo di stoccaggio. Può funzionare stabilmente per lunghi periodi in un ambiente ad alta umidità non condensante con umidità relativa fino al 95 %RH, con eccellenti capacità anti-muffa, anticorrosive e impermeabili all’umidità.

Per quanto riguarda il livello di protezione, la versione con involucro in plastica raggiunge il grado di protezione IP44, impedendo efficacemente l’ingresso di polvere quotidiana e l’erosione da schizzi d’acqua, ed è quindi adatta a ambienti statici interni; la versione potenziata con involucro in metallo raggiunge i gradi elevati di protezione antipolvere e impermeabile IP67/IP68, garantendo un’isolamento completo dalla polvere e una resistenza all’immersione temporanea in acqua, adattandosi pienamente a scenari severi come quelli presenti nei laboratori industriali (polvere), sugli impianti (schizzi d’acqua), all’aperto (pioggia e nebbia) e negli ambienti sotterranei umidi. Tutti i prodotti presentano eccellenti proprietà anti-UV e anti-invecchiamento, con lunga durata operativa anche in condizioni di lavoro all’aperto.

1.5 Parametri del processo di saldatura e assemblaggio

Per i connettori tipo M11 per saldatura su cavo, la temperatura ottimale di saldatura è compresa tra 320 °C e 390 °C, e il tempo di saldatura su singolo punto deve essere limitato a 2–3 secondi per evitare scottature e deformazioni della guaina isolante dovute all’elevata temperatura. È compatibile con saldature in stagno ecocompatibili senza piombo, rispondendo pienamente agli standard europei di protezione ambientale. La lunghezza consigliata di rimozione dell’isolamento del cavo è di 4–6 mm, per garantire un contatto completo tra l’anima del cavo e il terminale, assicurando una saldatura solida ed evitando saldature difettose o distacco del cavo. Per i connettori a montaggio su scheda PCB, sia dritti che ad angolo retto, sono applicabili sia la saldatura manuale che quella a onda; il processo garantisce un’elevata resa di saldatura, una stabile coerenza tra lotti e una bassa probabilità di desaldatura.

Come connettore industriale di media dimensione aggiornato, la serie M11 integra diverse strutture di installazione e due tipi di materiali per la guaina, unendo i vantaggi della miniaturizzazione dei connettori M8/M10 e dell’elevata capacità di carico dei connettori M12. Superando i limiti imposti dai connettori tradizionali presenti sul mercato — che prevedono un’unica modalità di installazione e uno scenario applicativo ristretto — offre metodi di assemblaggio più flessibili, una maggiore adattabilità alle condizioni ambientali e un rapporto costo-prestazioni superiore. Copre in modo ottimale scenari civili commerciali, industriali standard e industriali con condizioni ambientali severe ed è pertanto la soluzione di connessione aggiornata preferita per apparecchiature elettroniche di media dimensione e miniaturizzate.

2.1 Strutture di installazione diversificate, copertura completa di tutti gli scenari

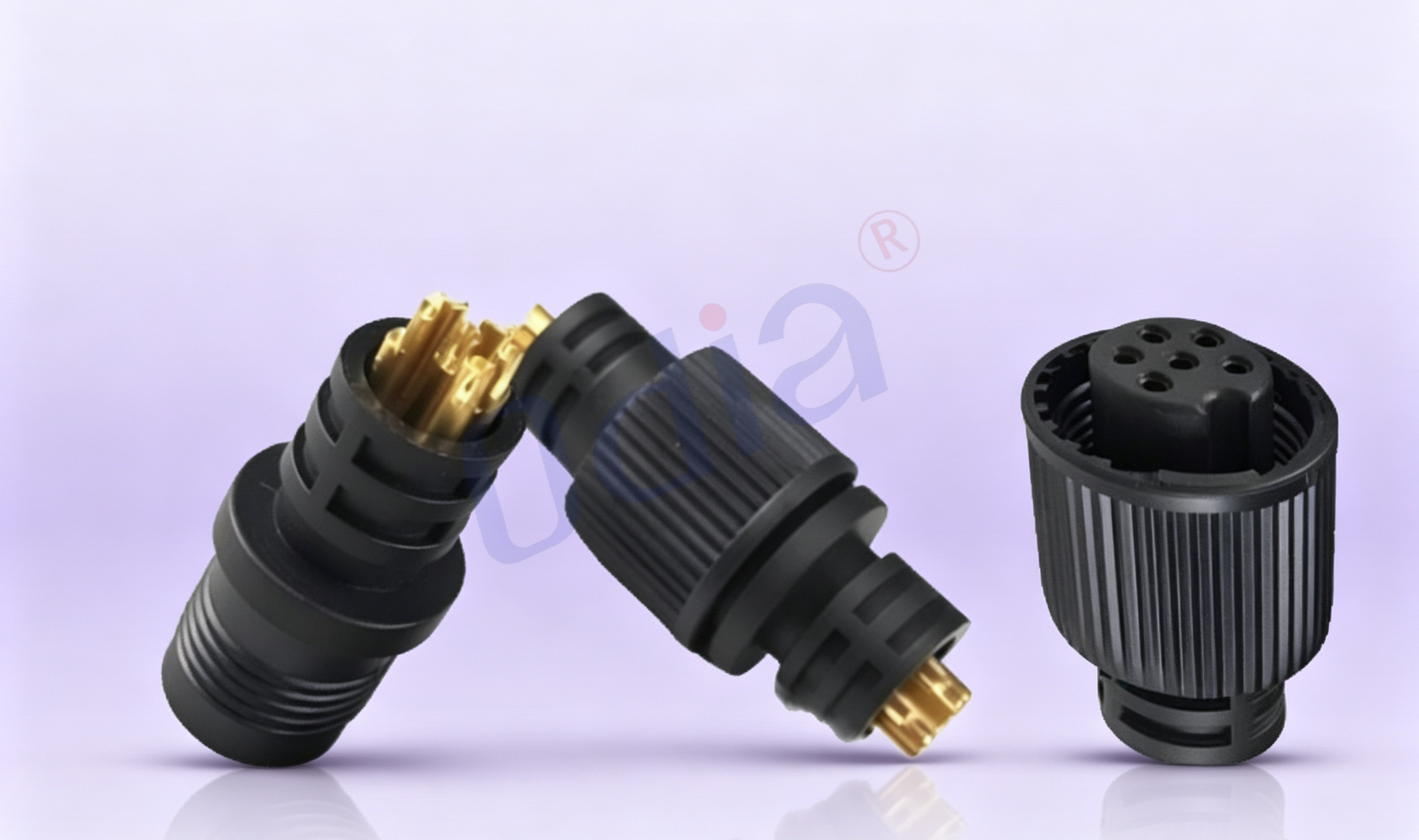

Questa serie integra in modo innovativo tre strutture di installazione principali: tipo a saldatura su cavo, tipo a montaggio diretto su pannello PCB e tipo a montaggio angolare a 90 gradi su pannello. Il tipo a saldatura su cavo non richiede fissaggio su scheda PCB, consente cablaggio libero in loco e assemblaggio flessibile, risulta comodo per il debug dell’attrezzatura, la manutenzione successiva e il cablaggio di attrezzature personalizzate non standard, con una soglia di assemblaggio estremamente bassa. Il tipo a montaggio diretto su pannello è adatto all’installazione verticale su scheda con fori passanti, garantisce un cablaggio ordinato e un fissaggio stabile, soddisfacendo le esigenze di produzione di massa standardizzata di attrezzature integrate. Il tipo angolare a 90 gradi realizza una connessione con deviazione orizzontale, risolvendo perfettamente le difficoltà di installazione negli spazi verticali ristretti e nella disposizione interna compatta delle attrezzature. Le tre strutture si completano a vicenda, garantendo una copertura completa di tutti gli scenari di installazione per attrezzature industriali di dimensioni medie e di tipo miniaturizzato.

2.2 Guscio doppio opzionale, abbinamento personalizzato ed economico

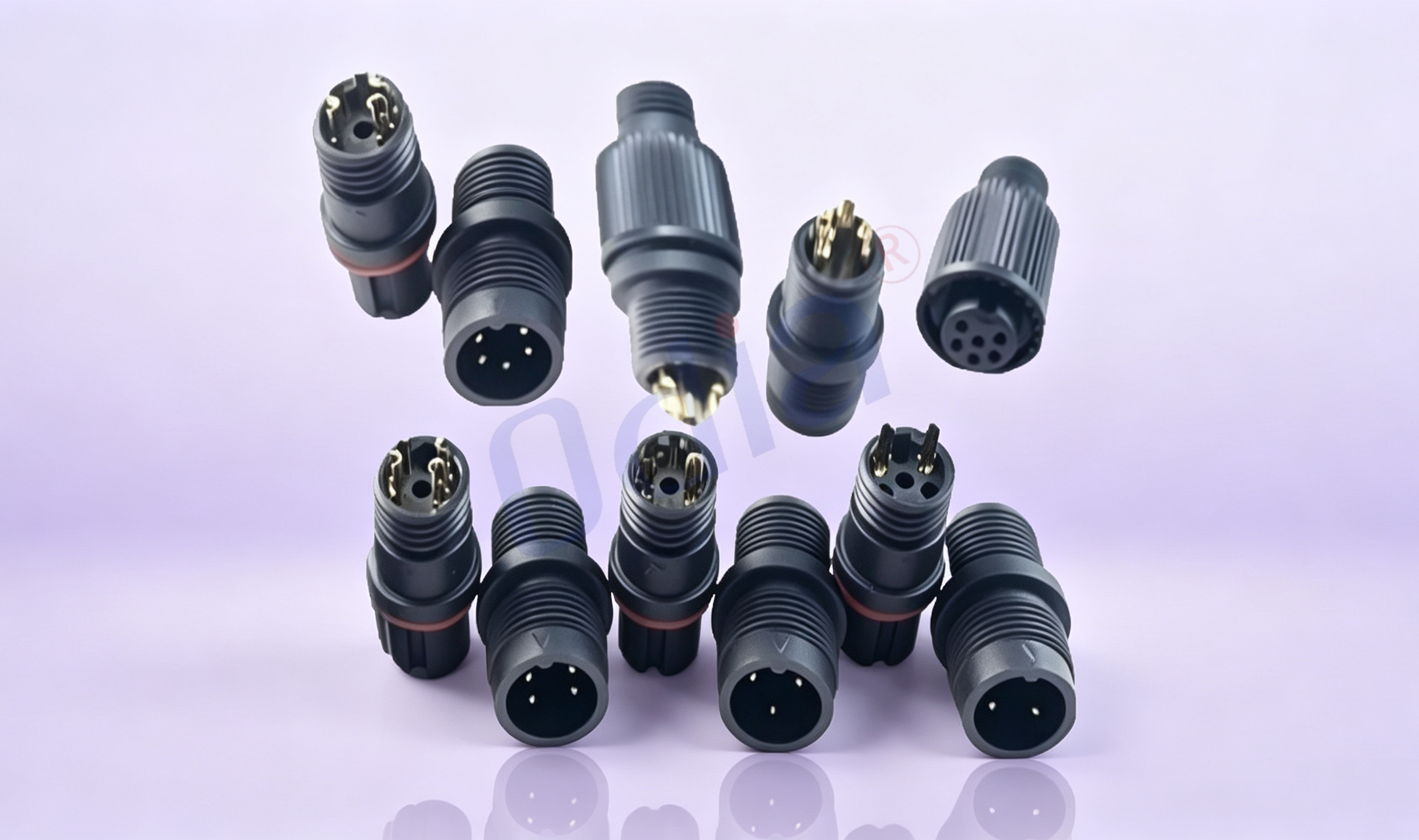

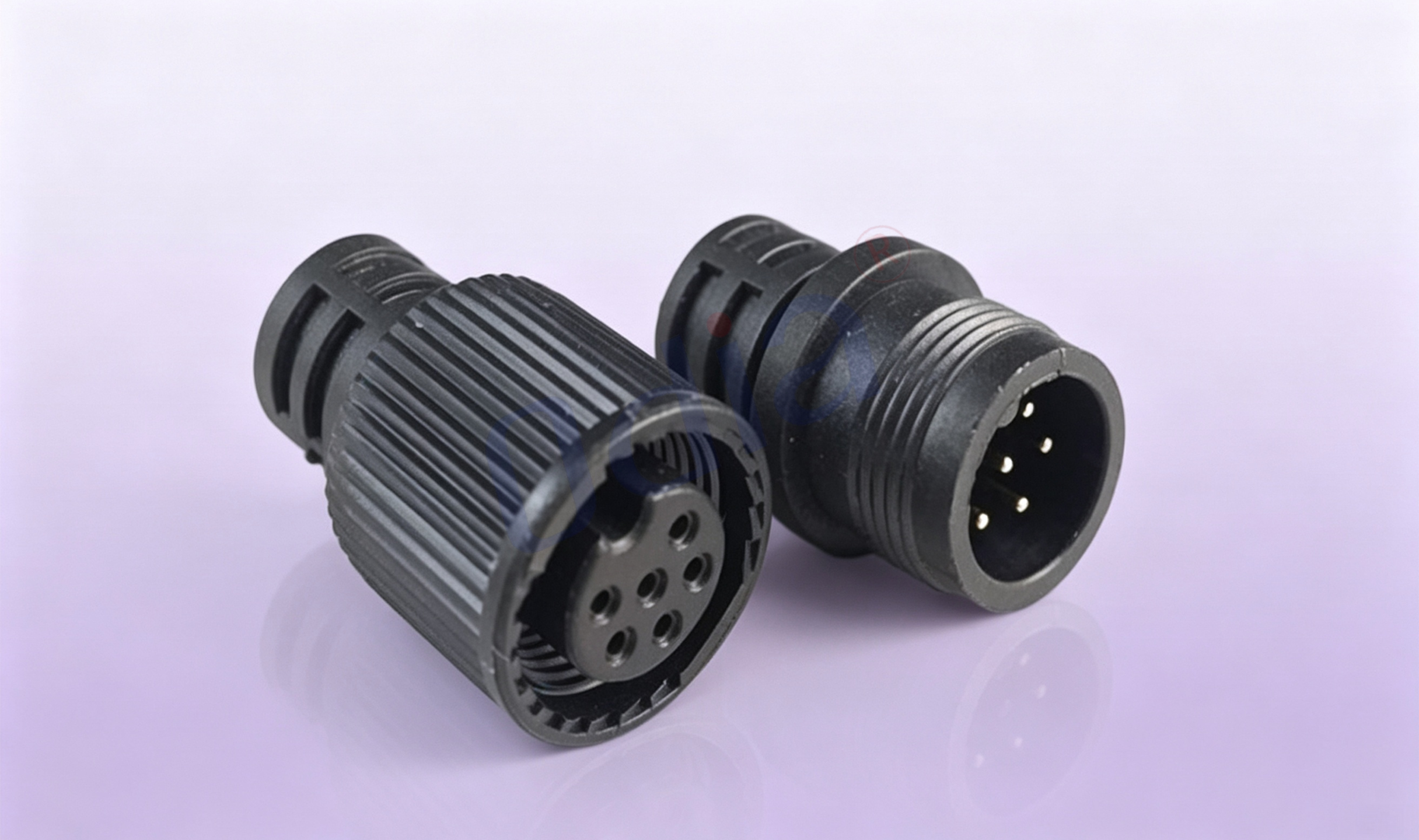

Forniamo due soluzioni mature per gli involucri, per soddisfare le diverse esigenze dei clienti in termini di costo e prestazioni. L’involucro in plastica ad alta resistenza e ritardante di fiamma è leggero, a basso costo, altamente isolante e immune alle interferenze elettromagnetiche, consentendo così una riduzione efficace del costo complessivo di produzione dell’apparecchiatura. È ampiamente utilizzato in dispositivi intelligenti per la casa, prodotti elettronici commerciali, sensori di monitoraggio interni e dispositivi intelligenti civili comuni. L’involucro in metallo ad alta precisione offre un’eccezionale resistenza strutturale, protezione IP68 contro acqua e polvere, e una schermatura elettromagnetica completa a 360°, in grado di isolare efficacemente il rumore dei segnali elettromagnetici esterni, prevenire distorsioni del segnale e deviazioni dei dati, migliorando notevolmente l’accuratezza e la stabilità della trasmissione di segnali di precisione. È specificatamente impiegato in apparecchiature per l’automazione industriale, dispositivi di monitoraggio esterni, elettronica automobilistica e strumenti di misura ad alta precisione, destinati ad ambienti severi e con elevate esigenze di immunità alle interferenze.

2.3 Dimensioni e capacità di carico bilanciate, trasmissione stabile

Rispetto ai connettori di piccole dimensioni M8/M10, la serie M11 presenta un’area di contatto maggiore e una capacità di trasporto corrente più elevata, in grado di soddisfare la richiesta di alimentazione a corrente media per apparecchiature miniaturizzate di medie dimensioni, colmando il difetto di insufficiente capacità di carico dei connettori più piccoli. Rispetto ai connettori di grandi dimensioni M12, offre un volume più compatto, non occupa spazio in eccesso sull’apparecchiatura ed è più coerente con la tendenza moderna verso la miniaturizzazione e l’integrazione delle attrezzature industriali. I perni di contatto placcati in oro garantiscono una resistenza di contatto estremamente bassa e una lunga resistenza all’ossidazione, evitando cattivi contatti causati dall’accumulo di polvere e dall’ossidazione. La struttura filettata ad auto-bloccaggio assicura un’accoppiamento stretto tra spina e presa, impedendo qualsiasi allentamento durante le vibrazioni e il funzionamento dell’apparecchiatura, realizzando così una trasmissione di segnali e potenza stabile e priva di errori nel lungo termine.

2.4 Elevata sicurezza e forte resistenza ambientale

Tutti i materiali grezzi dei connettori della serie M11 sono ecocompatibili, non tossici e ritardanti di fiamma, in piena conformità con gli standard internazionali di certificazione RoHS, senza potenziali rischi per la sicurezza. Il prodotto presenta un’eccezionale adattabilità a temperature estremamente ampie, ottime prestazioni impermeabili, antipolvere, anti-vibrazione e anti-invecchiamento, garantendo un funzionamento stabile in diversi ambienti operativi complessi e variabili. La scocca in plastica offre buone proprietà isolanti e ritardanti di fiamma, prevenendo efficacemente il rischio di cortocircuiti e incendi; la scocca in metallo garantisce eccellenti prestazioni di messa a terra e conduzione elettrostatica, consentendo la rapida dissipazione dell’elettricità statica e proteggendo i componenti elettronici di precisione dai danni causati da cariche elettrostatiche. L’intero prodotto assicura un elevato livello di sicurezza e una lunga durata, riducendo il tasso di guasti degli apparecchi e i costi successivi di manutenzione.

Con modalità di installazione diversificate, dimensioni e capacità di carico bilanciate, elevata stabilità e forte adattabilità ambientale, i connettori industriali della serie M11 sono ampiamente utilizzati nell’automazione industriale, nella sensoristica intelligente IoT, negli strumenti di precisione, nell’elettronica automobilistica, nelle attrezzature per le energie rinnovabili, nella sicurezza intelligente e nell’illuminazione architettonica, diventando un componente di connessione fondamentale per dispositivi intelligenti di medie e piccole dimensioni.

3.1 Sistema di controllo per l’automazione industriale

Si integra ampiamente con sensori industriali di medie dimensioni, valvole solenoidali microscopiche, attuatori di piccole dimensioni, moduli ausiliari PLC, unità di rilevamento per linee di assemblaggio automatizzate e dispositivi periferici di controllo industriale. La versione schermata in metallo resiste alle interferenze elettromagnetiche e alle vibrazioni meccaniche presenti nei siti industriali, garantendo la trasmissione in tempo reale e stabile dei segnali di controllo dell’equipaggiamento e migliorando la stabilità complessiva del funzionamento delle linee di produzione automatizzate.

3.2 Attrezzature intelligenti per il monitoraggio IoT

Adatto a vari sensori per il monitoraggio ambientale, sensori di pressione, sensori di flusso, terminali di acquisizione di temperatura e umidità e dispositivi intelligenti di monitoraggio IoT per esterni. L’elevato grado di impermeabilità del guscio metallico lo rende idoneo a ambienti esterni umidi, con pioggia e nebbia, mentre la struttura flessibile di installazione soddisfa le esigenze di progettazione integrata e cablaggio in loco dei terminali intelligenti IoT.

3.3 Strumenti di misurazione di precisione e apparecchiature per laboratorio

Utilizzato in strumenti di misurazione di precisione portatili, apparecchiature ottiche per rilevamento, strumenti di misurazione elettronici e apparecchiature analitiche per laboratorio. Le prestazioni di schermatura elettromagnetica a 360° del guscio metallico isolano efficacemente le interferenze provenienti dall’esterno, garantendo l’assenza di distorsioni nei dati di rilevamento e nei risultati sperimentali, e soddisfano i rigorosi requisiti di connessione ad alta precisione delle apparecchiature di misurazione.

3.4 Elettronica automobilistica e dispositivi ausiliari per le energie rinnovabili

Adatto per moduli di rilevamento montati su veicoli, unità di controllo elettronico per interni automobilistici, circuiti ausiliari a bassa potenza per veicoli a energia nuova e dispositivi intelligenti mobili. Il prodotto offre un’eccellente resistenza alle vibrazioni e alle escursioni termiche, adattandosi a ambienti caratterizzati da vibrazioni stradali complesse e variazioni di temperatura del veicolo, garantendo così il funzionamento stabile dell’elettronica montata a bordo.

3.5 Illuminazione architettonica e dispositivi intelligenti esterni

La versione con involucro metallico impermeabile IP68 è ampiamente utilizzata nell’illuminazione LED esterna, nelle luci per paesaggi architettonici, nei lampioni, nei cartelloni pubblicitari e nei sistemi di videosorveglianza esterni. Resiste a vento, pioggia, polvere e corrosione da raggi ultravioletti all’esterno, assicurando il funzionamento stabile a lungo termine dei sistemi di illuminazione e sorveglianza esterni.

3.6 Dispositivi intelligenti per la casa e il commercio

La versione economica con involucro in plastica è utilizzata nei sistemi intelligenti di controllo accessi, nell’illuminazione intelligente, nei moduli di controllo domestico intelligenti e nelle attrezzature per visualizzazione commerciale. Grazie al semplice processo di assemblaggio e alle prestazioni stabili, riduce i costi di produzione su larga scala delle apparecchiature intelligenti per uso civile e migliora la competitività del prodotto sul mercato.

D1: Quali sono le differenze tra i connettori a saldatura su cavo M11 e i connettori a montaggio su scheda PCB?

I due tipi presentano parametri elettrici fondamentali coerenti; la principale differenza risiede nella modalità di installazione e negli scenari applicativi. Il tipo con saldatura dei cavi non richiede fissaggio su scheda PCB, supporta cablaggi flessibili in loco e assemblaggio manuale ed è adatto alla messa a punto di apparecchiature, al cablaggio ingegneristico in loco e a prodotti personalizzati non standard. Il tipo con montaggio a pannello PCB è disponibile nelle versioni diritta e ad angolo retto; viene fissato sulla scheda circuitale mediante saldatura, garantendo un cablaggio ordinato e una struttura stabile, risultando più adatto a dispositivi elettronici integrati prodotti in serie secondo standard industriali.

Domanda 2: Come scegliere tra connettori M11 con involucro in plastica e connettori M11 con involucro in metallo?

La versione con involucro in plastica è leggera, a basso costo e altamente isolata, con grado di protezione IP44, ideale per ambienti statici interni, dispositivi intelligenti civili e prodotti elettronici commerciali. La versione con involucro in metallo offre elevate prestazioni di impermeabilità e protezione dalla polvere (IP67/IP68), funzione di schermatura elettromagnetica a 360° e maggiore resistenza strutturale, adatta a officine industriali, ambienti esterni all’aperto, apparecchiature meccaniche soggette a vibrazioni e dispositivi ad alta precisione che richiedono prestazioni anti-interferenza.

Domanda 3: I connettori M11 per montaggio su pannello, dritti e ad angolo retto, sono intercambiabili?

Sì. I connettori per montaggio su pannello dritti e ad angolo retto condividono gli stessi parametri elettrici, il medesimo passo dei pin e le stesse dimensioni dei fori di fissaggio sulla scheda a circuito stampato (PCB), risultando pertanto completamente intercambiabili nel matching del circuito. L’unica differenza riguarda l’angolo di installazione: il tipo dritto è destinato a un montaggio verticale, mentre il tipo ad angolo retto è concepito per un montaggio orizzontale con deviazione, da selezionare in base alla disposizione effettiva dello spazio disponibile nell’apparecchiatura.

Domanda 4: Quali specifiche di cavo supporta il connettore saldato M11?

Il connettore saldato M11 è compatibile con cavi ramecci standard calibro 18 AWG–26 AWG, coprendo tutti i comuni cavi segnale a corrente media e i cavi di alimentazione a bassa potenza per apparecchiature industriali di medie dimensioni e di formato miniaturizzato. La lunghezza consigliata di rimozione dell’isolamento è compresa tra 4 mm e 6 mm, al fine di garantire una saldatura solida e un collegamento stabile.

Domanda 5: Offrite personalizzazione su misura dei connettori M11?

Sì. Offriamo servizi completi di personalizzazione su misura per i connettori della serie M11, inclusi il numero di contatti, il materiale del corpo, la lunghezza del prodotto, il trattamento superficiale, il grado di protezione e parametri specifici di resistenza ambientale. Possiamo progettare soluzioni di connessione esclusive in base alle dimensioni dell’equipaggiamento del cliente, alla progettazione del circuito e all’ambiente di applicazione, e supportiamo ordini personalizzati in piccole quantità.

Domanda 6: Quali certificazioni internazionali possiedono i vostri connettori M11?

Tutti i nostri connettori M11 per saldatura su cavo e per montaggio su pannello hanno superato le certificazioni internazionali autorevoli RoHS, rispettando pienamente gli standard di tutela ambientale, sicurezza e commercio globale delle esportazioni. I prodotti sono realizzati secondo gli standard industriali internazionali, con qualità costante tra i lotti e ampia applicabilità a livello globale.

Domanda 7: Qual è il ciclo di consegna dei vostri prodotti e la vostra politica di assistenza post-vendita?

Per i modelli standard di connettori M11 disponibili a magazzino, possiamo completare la consegna entro 3-5 giorni lavorativi. Per i prodotti personalizzati, il ciclo produttivo è di 7-15 giorni lavorativi, in base al livello di complessità della personalizzazione. Offriamo un servizio di garanzia globale sulla qualità della durata di 12 mesi per tutti i prodotti. Durante il periodo di garanzia, qualsiasi problema di qualità non derivante da danneggiamento causato dall’utente è coperto da sostituzione e manutenzione gratuite. Il nostro team tecnico professionale fornisce consulenza tecnica online 24 ore su 24, assistenza per l’installazione e servizi di risoluzione dei problemi post-vendita.

Siamo un produttore specializzato ad alta tecnologia, focalizzato su ricerca e sviluppo (R&D), produzione e vendita di connettori circolari industriali miniaturizzati di tutta la gamma, inclusi i prodotti delle serie M5, M8, M10, M11 e M12. Grazie a molti anni di esperienza nella produzione di connettori industriali, a una tecnologia produttiva consolidata e a un rigoroso sistema di controllo qualità, ci impegniamo a fornire ai clienti globali soluzioni di connessione industriale ad alta precisione, elevata stabilità ed elevato rapporto qualità-prezzo.

I nostri connettori aggiornati della serie M11 comprendono il tipo a saldatura su cavo, il tipo a montaggio frontale PCB dritto e il tipo a montaggio frontale PCB ad angolo retto, con gusci opzionali in plastica o metallo, soddisfacendo pienamente le esigenze diversificate di selezione e abbinamento nei settori dell’automazione industriale, dell’Internet delle cose intelligente, dell’elettronica automobilistica, dell’illuminazione esterna, degli strumenti di precisione e delle nuove energie. Offriamo gratuitamente test su campioni, acquisti in lotti e servizi di sviluppo personalizzati; i nostri prodotti sono esportati in oltre 60 paesi e regioni nel mondo.

Diamo il benvenuto con sincera cordialità ai clienti globali per richiedere informazioni sui parametri dei prodotti, ottenere schede tecniche dettagliate, richiedere preventivi e formulare esigenze personalizzate. Il nostro team professionale di vendite e assistenza tecnica vi fornirà servizi completi su misura, compresi la progettazione di soluzioni, l’assistenza tecnica e un supporto post-vendita impeccabile, al fine di costruire relazioni collaborative stabili e vantaggiose a lungo termine.
