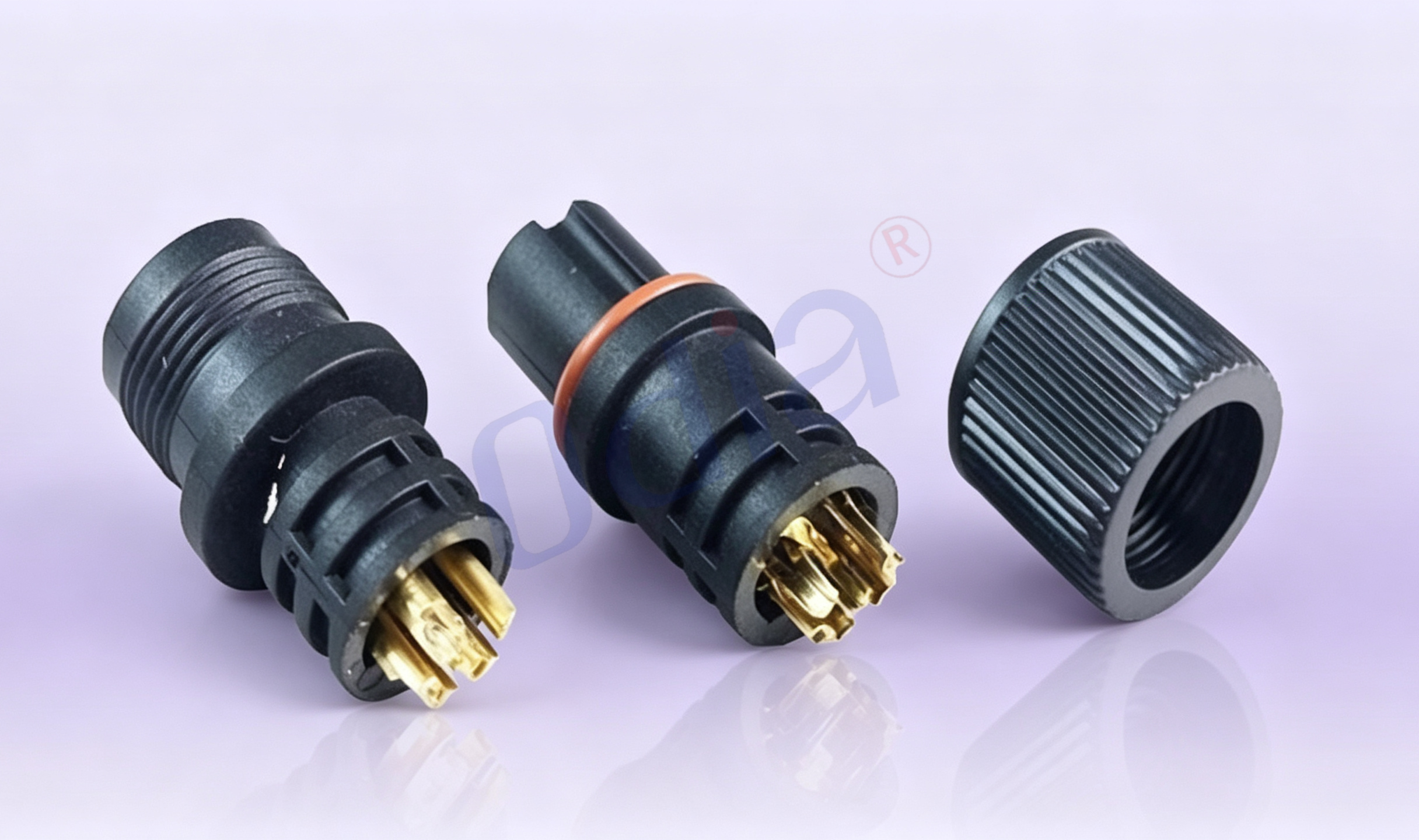

M11-reeks lugvaartkonnektor | Draad-soldeer en PCB-paneelmontering (reguit en regshoekig), plastiek- en metaalomhulsels opsioneel

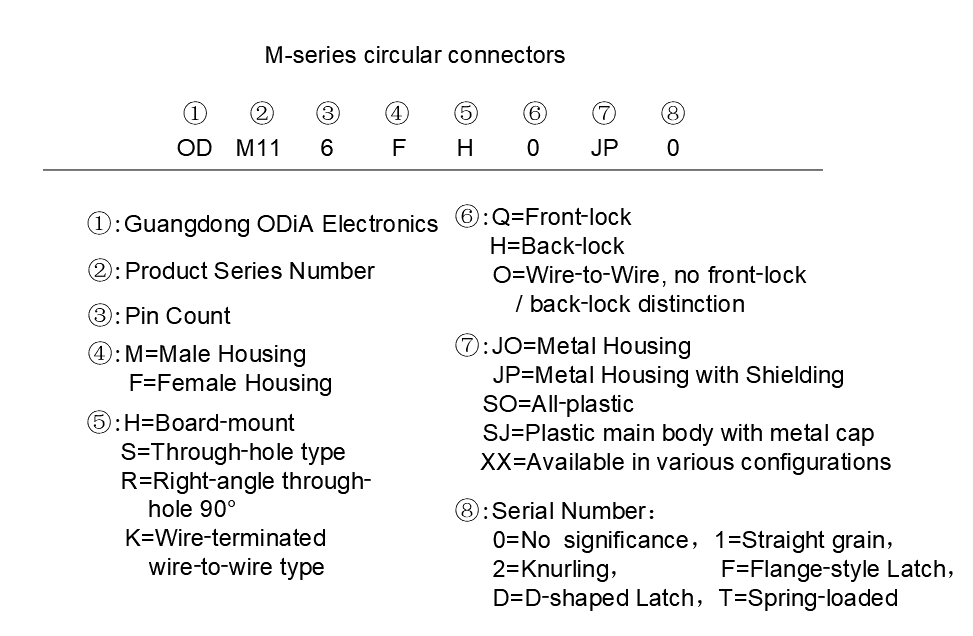

Die M11-reeks industriële verbindingsstuk gebruik ’n standaard M11-gewinde-vasmaakstruktuur, met eenvormige kern-elektriese parameters vir die draad-soldeer-tipe, reguit paneelmonteer-tipe en regshoek-paneelmonteer-tipe. Dit ondersteun verskeie pen-kernkonfigurasies, insluitend 2-kern, 3-kern, 4-kern, 5-kern en 7-kern, wat lae-krag krag-oordrag en hoë-presisie sein-oordragvereistes van die meeste mediumgrootte industriële klein-toestelle dek. Plastiek- en metaalbehuisingweergawes is konsekwent ten opsigte van elektriese parameters, maar verskil duidelik ten opsigte van meganiese sterkte, beskermingsvlak en anti-versteuringprestasie. Alle tegniese aanwysers voldoen aan die RoHS-internasionale sertifiseringsstandaarde en algemene industriële spesifikasies, met hoë kompatibiliteit en uitruilbaarheid. Die gedetailleerde parameterspesifikasies is soos volg:

1.1 Strukturele en dimensionele parameters

Hierdie produk maak gebruik van ’n presisie M11-standaard-draadversluitontwerp, met akkurate draadpasvorm en stabiele selfversluitprestasie, wat effektief losmaking en swak kontak as gevolg van langtermyn-toestelvibrasie en meganiese skok kan voorkom. Die algehele struktuur is kompakt en fynvaardig, met ’n matige volume wat nie buitensporige toestelruimte inneem nie en ook nie die huidige lasvermoë beïnvloed nie. Die draad-loodweergawe is toegerus met verlengde, versterkte loodterminale wat saamgaan met gestrande koperdrade van 18 AWG tot 26 AWG, en ondersteun vleksame buiteplek-bedrading sowel as handmatige montering sonder die behoefte aan professionele krimpwerktuie. Die PCB-paneelmonteerreeks sluit reguit vertikale installasie en 90-grade regthoekige horisontale rigtinginstallasie-strukture in: die reguit tipe is geskik vir konvensionele vertikale paneelmontering en standaardtoestelkabinetopset, terwyl die regthoekige tipe die installasiedoodhoekprobleem in nou vertikale ruimtes en dig gepakte toestelbinnesye oplos, wat die strukturele ontwerpvryheid aansienlik verbeter.

Wat die dopstruktuur betref, word die plastiekdop in een stuk geïnspuis met hoëprestasie PA66-vlamvertragende ingenieursplastiek, met ’n naadlose algehele struktuur, hoë taaiheid, anti-ouerwording en uitstekende isolasieeienskappe. Die metaaldop word van hoogsuiwer koperlegering vervaardig deur presisie-CNC-bewerking, met ’n oppervlakbehandeling wat roes-, korrosie- en oksidasiebestand is, en het ’n hoë hardheid, drukbestandheid en torsiebestandheid. Alle afmetingsverskille word streng binne ±0,1 mm beheer om hoëpresisie-aansluiting en samestellingskonsekwentheid te verseker.

1.2 Elektriese prestasieparameters

Gewaardeerde werkstroom: 5 A vir 2/3/4-kernmodelle, 3,5 A vir 5/7-kernmodelle; gewaardeerde werkspanning: 180 V wisselstroom/gelykstroom, wat aan die medium-laespanningsvoorsienings- en seinoordragbehoeftes van industriële klein-toestel voldoen. Draagspanning: 1800 V wisselstroom (50 Hz, 1 min), sonder deurbraak of vonkvlug, met sterk weerstand teen oombliklike spanningstoot en vermoë om stroombaanveiligheid te beskerm. Isolasieweerstand ≥1200 MΩ (by normale temperatuur en vogtigheid), wat effektief stroomlek, kortsluiting en isolasieouerwordingsfoute wat deur hoë vogtigheid en hoë temperatuur veroorsaak word, voorkom.

Kontakweerstand ≤8 mΩ, wat ultra-laag-verlies sein- en kragoordrag bewerkstellig, sonder seinverswakking, vertraging of vervorming tydens langtermynbedryf. Die geleiende penne is vervaardig uit hoë suiwerheid suurstofvrye koperlegering met 'n dik goudplatingoppervlakbehandeling, wat uitstekende geleidingseienskappe, weerstand teen oksidasie en korrosie bied. Die elektriese insteekdienslewe oorskry 1500 siklusse, en die elektriese prestasie bly stabiel na langtermyn herhaalde insteek- en aanhoudende kragaan-bedryf, wat volkome voldoen aan die vereistes vir langtermyn stabiele werking van industriële toerusting.

1.3 Meganiese prestasieparameters

Die M11-konnektor gebruik ’n versterkte draadvergrendelingsstruktuur met ’n vergrendelingsmoment van 0,5 N·m tot 0,9 N·m, wat ’n stewige vergrendeling en betroubare anti-los-effek verseker. Die inset- en verwyderingskrag is eenvormig en gematig (10 N tot 22 N), wat handmatige montering, daaglikse onderhoud en latere vervanging gerieflik maak, en sal nie pynvervorming of beskadiging aan die isolerende dop veroorsaak as gevolg van oormatige krag nie. Die produk het uitstekende vibrasiebestandheid en kan stabiel teen hoëfrekwensie-vibrasie van 10 Hz tot 2000 Hz en oombliklike meganiese impak weerstaan, wat dit geskik maak vir langtermyn vibrerende bedryf van outomatiese vervaardigingsuitrusting, meganiese toestelle en voertuigmonteerde toestelle.

Die laswortel van PCB-paneelmonteer-terminale maak gebruik van ’n verdikte versterkingsontwerp, wat effektief teen las spanning en eksterne trek kragte kan weerstaan, wat valslassing, terminaalafval en swak kontakprobleme voorkom. Die algehele strukturele styfheid van die metaal dopweergawe is aansienlik verbeter, met uitstekende weerstand teen uitdrukking, draaiing en valskade, wat dit geskik maak vir komplekse meganiese werkomgewings; die plastiek dopweergawe het goeie veerkragtigheid en impakweerstand, wat aan die daaglikse gebruiksterktevereistes van kommersiële en binneshuise toerusting voldoen.

1.4 Omgewingsaanpasbaarheidsparameters

Werktemperatuurreeks: -40℃ tot +85℃, wat stabiele werking in ekstreme lae-temperatuur-, hoë-temperatuur- en wisselende koud/hot-omgewings ondersteun, en wat aanpasbaar is by seisoenale temperatuurveranderings in buitelug-omgewings en industriële hoë-temperatuur-werkswinkels. Stoor-temperatuurreeks: -50℃ tot +90℃, sonder vervorming, verouering of prestasievermindering van isolerende materiale na langtermynberging. Dit kan vir ’n lang tyd stabiel werk in ’n 95%RV nie-kondenserende hoë-vogtigheidsomgewing, met uitstekende anti-skimmel-, anti-korrosie- en vogtigheidwerende vermoëns.

Wat betref die beskermingsvlak, bereik die plastiek dopweergawe die IP44-beskermingsgraad, wat daagliks stofinsigting en water spatbeskerming doeltreffend voorkom, en geskik is vir binneshuise statiese omgewings; die opgegradeerde metaaldopweergawe bereik die hoë-klas stof- en waterdigtheid van IP67/IP68, wat volledige stofisolering en weerstand teen korttermyn wateronderdompeling verseker, en volledig aan streng toepassings soos stof in nywerheidsateljees, water spat vanaf toerusting, buite reën en mis, en ondergrondse vogtige omgewings aanpas. Alle produkte het uitstekende anti-ultraviolet- en anti-ouerwordingseienskappe, met ’n lang dienslewe onder buitelugwerktoestande.

1.5 Las- en Monteerprosesparameters

Vir draadlottings-tipe M11-konnektore is die optimale lottings-temperatuur 320℃–390℃, en die eenpunt-lottings-tyd word beheer by 2–3 sekondes om hoë-temperatuurbrande en vervorming van die isolerende dop te voorkom. Dit is versoenbaar met loodvrye, omgewingsvriendelike tinlote, wat volkome voldoen aan die EU se omgewingsbeskermingsstandaarde. Die aanbevole draadafskilingslengte is 4–6 mm om volledige kontak tussen die draadkern en terminaal te verseker, wat stewige lotting bewerkstellig en ‘n vals lotting sowel as draadafval voorkom. Vir reguit en regthoekige PCB-monteer-konnektore is beide handlotting en golf-lottingprosesse toepaslik, met ‘n hoë lasopbrengs, stabiele partyskonsekwentheid en geen geneigdheid tot ontlotting nie.

As ’n opgegradeerde middelgrootte industriële koppelaar, integreer die M11-reeks verskeie installasiestrukture en dubbele dopmateriale, wat die miniaturisasievoordeel van M8/M10-koppelare met die hoë lasvermoë van M12-koppelare kombineer. Dit breek die beperking van ’n enkele installasiemetode en ’n enkele toepassingsskema van tradisionele koppelare op die mark, met meer buigsame monteringsmetodes, sterker omgewingsaanpasbaarheid en hoër koste-doeltreffendheid. Dit kan burgerlike kommersiële, industriële konvensionele en industriële streng-omgewing-toepassings volledig dek, en is die verkose opgraderingsoplossing vir mediumgrootte mini-elektroniese toestelle.

2.1 Geduifferensieerde installasiestrukture, volledige toeskouerskema-dekking

Hierdie reeks integreer op 'n innoverende wyse drie hoof installasie-strukture: die draad-soldeer-tipe, die reguit PCB-paneelmonteer-tipe en die 90-graden regshoekige paneelmonteer-tipe. Die draad-soldeer-tipe vereis geen PCB-bordvasmaak nie, ondersteun vrye op-plaas-bedrading en buigsame montering, is gerieflik vir toestelafstelling, latere instandhouding en bedrading van nie-standaard aangepaste toestelle, en het 'n baie lae monteringsdrempel. Die reguit paneelmonteer-tipe is geskik vir vertikale deurgat-bordinstallasie, met netjiese bedrading en stabiele vasmaak, wat aan die gestandaardiseerde massaproduksiebehoeftes van geïntegreerde toestelle voldoen. Die regshoekige gebuigde tipe stel horisontale rigtingsverbinding in staat en los die installasieprobleem van nou vertikale ruimte en 'n kompakte binne-uitsetopstelling van toestelle perfek op. Die drie strukture kom mekaar aan en verseker volledige dekking van alle installasiescenario's vir mediumgrootte industriële miniatuurtoestelle.

2.2 Dubbel Skulp Opsioneel, Aangepas Kostedoeltreffende Pasmaat

Ons verskaf twee volwasse dopoplossings om die verskillende koste- en prestasievereistes van kliënte te bevredig. Die hoësterkte, vlamvertragende plastiekdop is ligter van gewig, goedkoop, het uitstekende isolerende eienskappe en veroorsaak geen elektromagnetiese steuring nie, wat die totale vervaardigingskoste van toestelle effektief kan verminder. Dit word wyd gebruik vir slimhuis-toestelle binne, kommersiële elektroniese produkte, binnesensorreëls vir monitering en gewone burgerlike intelligente toestelle. Die hoëpresisie-metaaldop het ‘n uiters hoë strukturele sterkte, IP68-vlak water- en stofdigtheid, sowel as ‘n 360°-volledige elektromagnetiese afskermingsfunksie wat buitelandse elektromagnetiese seinruis effektief kan isoleer, seinvervorming en data-afwyking kan voorkom, en die akkuraatheid en stabiliteit van presisiesein-oordrag baie kan verbeter. Dit word spesifiek gebruik vir industriele outomatiseringstoestelle, buitemoniteringstoestelle, motor-elektronika en hoëpresisietoetstoestelle wat streng omgewings- en anti-steuringsvereistes het.

2.3 Gebalanseerde grootte en lasvermoë, stabiele oordrag

In vergelyking met klein-grootte M8/M10-konnektors het die M11-reeks ’n groter kontakoppervlakte en hoër stroomdra-vermoë, wat aan die medium-stroom kragvoorsieningsvereistes van medium-grootte miniatuur-toerusting kan voldoen en die tekort aan lasvermoë van klein konnektors aanvul. In vergelyking met groot-grootte M12-konnektors het dit ’n meer kompakte volume, beslaan nie buitensporige toerustingruimte nie en is dit meer in lyn met die miniaturisering- en integrasietendens van moderne industriële toerusting. Die goudgeplate kontakpennetjies verseker baie lae kontakweerstand en langtermyn-oksidasiebestandheid, wat swak kontak as gevolg van stofophoping en oksidasie voorkom. Die skroefdraad-selfsluitende struktuur verseker ’n stywe pas tussen prop en sokkel, geen los verbindings tydens toerustingvibrasie en -bedryf nie, en bewerkstellig langtermyn-stabiele en foutlose sein- en kragoordrag.

2.4 Hoë veiligheid en sterk omgewingsbestandheid

Alle grondstowwe van die M11-reeks-konnektore is omgewingsvriendelik, nie-toxisch en brandvertragend, en voldoen ten volle aan die internasionale RoHS-sertifiseringsstandaarde sonder enige potensiële veiligheidsrisiko’s. Die produk het ‘n baie wye temperatuuraanpasbaarheid, uitstekende waterdigte-, stofdigte-, skokbestande- en antioueringsprestasie, en kan stabiel werk in verskeie komplekse en wisselende werkomgewings. Die plastiekkas het goeie isolasie- en brandvertragende eienskappe wat effektief stroombaan-kortsluiting- en brandrisiko’s kan voorkom; die metaalkas het uitstekende aarding- en statiese geleidingseienskappe wat statiese elektrisiteit tydig kan afskakel en presisie-elektroniese komponente teen statiese skade kan beskerm. Die hele produk het ‘n hoë veiligheidsvlak en ‘n lang lewensduur, wat die toestel se foutkoers en latere onderhoudskoste verminder.

Met verskeie installasiemodusse, gebalanseerde grootte en lasvermoë, hoë stabiliteit en sterk omgewingsaanpasbaarheid, word die M11-reeks industriële konnektore wyd gebruik in industriële outomatisering, intelligente IoT-sensasie, presisie-instrumentasie, motor-elektronika, nuwe-energie-toerusting, slim sekuriteit en argitektoniese beligtingsvelde, en het dit ’n sleutelverbindingskomponent vir mediumgrootte klein intelligente toerusting geword.

3.1 Industriële outomatiseringsbeheerstelsel

Dit word wyd saamgevoeg met industriële mediumgrootte sensore, mikro-magnetieskleppe, klein aktuatorre, PLC-bysteunmodules, outomatiese monteringslyn-opsporingseenhede en industriële beheerperifere toerusting. Die metaalgeskermde weergawe kan elektromagnetiese steuring en meganiese vibrasie op industrieterreine weerstaan, wat tydige en stabiele oordrag van toerustingbeheersignale verseker en die algehele bedryfsstabiliteit van outomatiese vervaardigingslyne verbeter.

3.2 Intelligente IoT-bewakingsuitrusting

Geskik vir verskeie omgewingsmonitoring-sensors, druk-sensors, vloei-sensors, temperatuur- en vogtigheid-insamelingsterminale en buitelug IoT-intelligente moniteringsapparate. Die hoë waterdigte graad van die metaalbehuising pas aan by buitelugreën- en misvochtige omgewings, en die veelseitige installasiestrukture voldoen aan die geïntegreerde ontwerp- en terreinbedradingvereistes van IoT-intelligente terminale.

3.3 Presisietoetsinstrumente en laboratoriumtoerusting

Toegepas op draagbare presisietoetsinstrumente, optiese opsporingsapparatuur, elektroniese meetinstrumente en laboratoriumontledingsapparatuur. Die 360°-elektromagnetiese afskermingsvermoë van die metaalbehuising is effektief in die afskerming van eksterne seinversteuring, verseker dat opsporingsdata en eksperimentele resultate nie vervorm word nie, en voldoen aan die hoë-presisie-verbindingvereistes van toetsapparatuur.

3.4 Motorielektronika en nuwe energie-byapparatuur

Geskik vir voertuiggemonteerde sensormodule, motorinterieur elektroniese beheerunits, nuwe energievoertuig lae-krag bykomende stroombane en beweeglike intelligente toestelle. Die produk het uitstekende vibrasiebestandheid en temperatuurwisselbestandheid, wat dit aanpas vir komplekse padvibrasie en voertuigtemperatuurveranderingsomgewings, en die stabiele werking van voertuiggemonteerde elektroniese toestelle verseker.

3.5 Argitektoniese Verligting en Buitenshuise Intelligente Toestelle

Die IP68 waterdigte metaalkoorsweergawe word wyd gebruik in buitenshuise LED-verligting, argitektoniese landskapsligte, straatligte, advertensiebordjies en buitenshuise sekuriteitsmoniteringstoestelle. Dit kan buitenshuise wind, reën, stof en ultraviolet-erosie weerstaan, wat langtermynstabiele bedryf van buitenshuise verligtings- en moniteringstelsels moontlik maak.

3.6 Slimhuis- en Kommersiële Intelligente Toestelle

Die koste-effektiewe plastiek dopweergawe word toegepas op slim toegangsbeheer, slim verligting, huishoudelike intelligente beheermodules en kommerciële vertoningsapparatuur. Met 'n eenvoudige monteringsproses en stabiele prestasie verminder dit die massaproduksiekoste van burgerlike intelligente toestelle en verbeter die produk se markmededingingsvermoë.

V1: Wat is die verskille tussen die M11-draadloddery-tipe en PCB-paneelmonteer-tipe-konnektors?

Die twee tipes het konsekwente kern-elektriese parameters, en die hoofverskil lê in die installasiemodus en toepaslike gevalle. Die draad-ge solderde tipe vereis geen PCB-bordvasmaak nie, ondersteun buigsame bedryfsdraadvoering en handmontasie, en is geskik vir toestelafstelling, bedryfsingenieursdraadvoering en nie-standaard aangepaste produkte. Die PCB-paneelmonterings-tipe sluit reguit en regthoekige weergawes in wat deur laswerk aan die stroombaanraad vasgemaak word, met netjiese bedrading en 'n stabiele struktuur, en is meer geskik vir gestandaardiseerde massa-geproduseerde geïntegreerde elektroniese toestelle.

V2: Hoe om tussen plastiek- en metaalbehuising M11-konnektors te kies?

Die plastiek dopweergawe is lig, goedkoop en hoogs geïsoleer met 'n IP44-beskermingsgraad, ideaal vir binneshuise statiese omgewings, burgerlike slim toestelle en kommersiële elektroniese produkte. Die metaaldopweergawe het 'n hoë vlak water- en stofdigtheid van IP67/IP68, 'n 360° elektromagnetiese afskermingsfunksie en groter strukturele sterkte, geskik vir industriële werkswinkels, buitelug ooplugomgewings, vibrerende meganiese toestelle en hoëpresisie-toestelle wat anti-versteuringvermoë vereis.

V3: Is reguit en regshoekige paneelmonteerde M11-konnektors onderling verruilbaar?

Ja. Die reguit en regthoekige paneelmonteer-konnektors deel dieselfde elektriese parameters, pen-afstand en PCB-monteer-gatgrootte, wat volkome onderling verruilbaar is vir stroombaan-toepassing. Die enigste verskil is die installasiehoek: die reguit tipe is vir vertikale installasie, terwyl die regthoekige tipe vir horisontale rigtinginstallasie is, wat volgens die werklike toestelruimtelike opstelling gekies kan word.

V4: Watter draadspesifikasies ondersteun die M11-draadsoldeer-konnektor?

Die M11-draadsoldeer-konnektor is kompatibel met standaard gestrande koperdrade van 18 AWG tot 26 AWG, wat al die konvensionele mediumstroom-signaaldrade en lae-krag-voedingsdrade vir industriele mediumgrootte-miniatuurtoestelle insluit. Die aanbevole draadafskil-lengte is 4–6 mm om stewige soldeer- en stabiele verbinding te verseker.

V5: Ondersteun julle persoonlike aanpassing van M11-konnektors?

Ja. Ons verskaf omvattende, persoonlike aanpassingsdiens vir M11-reeks-konnektore, insluitend die aantal penkerns, dopmateriaal, produk-lengte, oppervlakbehandeling, beskermingsgraad en spesiale omgewingsbestandheidsparameters. Ons kan eksklusiewe koppeloplossings ontwerp volgens die kliënt se toestelgrootte, stroombaanontwerp en toepassingsomgewing, en ondersteun klein-batch-aangepaste bestellings.

V6: Watter internasionale sertifikasies het u M11-konnektore?

Al ons M11-reeks-draadlas- en paneelmonteer-konnektore het die RoHS-internasionale outoritêre sertifikasies met sukses behaal en voldoen volkome aan omgewingsbeskermings-, veiligheids- en globale uitvoerhandelsstandaarde. Die produkte word vervaardig volgens internasionale nywerheidsstandaarde, met stabiele partyskwaliteit en wye globale toepaslikheid.

V7: Wat is u produk-lewertydperk en naverkoopdiensbeleid?

Vir standaard, voorraad-M11-konnektor-modelle kan ons leweringsvoltooiing binne 3–5 werkdae doen. Vir aangepaste produkte is die vervaardigingsiklus 7–15 werkdage, afhangende van die graad van aanpassing. Ons bied ’n wêreldwye gehaltewaarborg van 12 maande vir al ons produkte. Tydens die waarborgperiode word gratis vervanging en onderhoud verskaf vir enige nie-menslike skade-gebrekke. Ons professionele tegniese span verskaf 24-uur aanlyn tegniese advies, installasiebegeleiding en naverkoop-probleemoplossing.

Ons is ’n professionele hoë-tegnologievervaardiger wat fokus op navorsing en ontwikkeling (R&O), vervaardiging en verkoop van ’n volledige reeks klein industriële sirkelvormige konnektore, insluitend M5-, M8-, M10-, M11- en M12-reeksprodukte. Met jare se ervaring in die vervaardiging van industriële konnektore, volwasse vervaardigingstegnologie en ’n streng gehaltekontrolesisteem, poog ons om wêreldwye kliënte hoë-presisie-, hoë-stabiliteit- en koste-effektiewe industriële verbindingsoplossings te verskaf.

Ons verbeterde M11-reeks-konnektors dek draad-soldeer-tipes, reguit PCB-paneelmonteer-tipes en regthoekige PCB-paneelmonteer-tipes, met dubbele keuses van plastiek- en metaalbekledings, wat volkome voldoen aan die gediversifiseerde keuse- en pasmaakbehoeftes van industriele outomatisering, slimme IoT, motor-elektronika, buiteligte, presisie-instrumente en nuwe-energie-industrieë. Ons ondersteun gratis monster-toetsing, grootvolume-aankope en persoonlike aangepaste ontwikkelingsdiens, en ons produkte word na meer as 60 lande en streekdele wêreldwyd uitgevoer.

Ons verwelkom wêreldwye kliënte van harte om produktoparameters te raadpleeg, besonderhede van tegniese datablaaie te verkry, pryse te navraag en aangepaste vereistes voor te lê. Ons professionele verkoop- en tegniese span sal vir u ‘n eenstoppediens verskaf wat oplossingsontwerp, tegniese riglyne en uitstekende naverkoopondersteuning insluit om langtermyn-stabiele, wedersydse winsgewende samewerkingsverhoudings te skep.
