Connecteur mâle à soudure sur fil 2×8P de style Huawei avec joint étanche

Le connecteur mâle à soudure filaire haute densité 2×8P à 16 cœurs, de style Huawei, constitue une solution industrielle étanche haute fiabilité, optimisée pour le stockage d’énergie photovoltaïque des nouvelles énergies, les équipements intelligents extérieurs, les systèmes de commande industrielle et les scénarios de transmission de signaux multicanaux. Grâce à sa disposition à double rangée de broches haute densité, à ses contacts haute précision plaqués or, à sa structure d’assemblage professionnelle à soudure filaire et à sa garniture étanche standard, ce produit résout les problèmes récurrents des connecteurs traditionnels — nombre insuffisant de broches, transmission de signaux instable, performances étanches médiocres et câblage complexe — et garantit, sur le long terme, une connexion stable pour les équipements industriels haute précision.

Tout d’abord, la disposition à double rangée 2×8P à haute densité permet une transmission intégrée multicanal. Contrairement aux connecteurs conventionnels à faible nombre de broches, dont les canaux de transmission sont limités, ce produit adopte une conception à deux rangées et huit broches, offrant au total seize canaux indépendants de transmission de signaux et d’alimentation. Il permet d’intégrer, dans un seul connecteur, plusieurs groupes de signaux capteurs, de signaux de commande et de lignes d’alimentation auxiliaires, simplifiant ainsi efficacement l’agencement du câblage interne de l’équipement, réduisant le nombre de connecteurs par appareil, optimisant l’encombrement spatial et améliorant la propreté et l’intégration globale du système électrique de l’appareil. Il convient particulièrement aux équipements nécessitant une transmission centralisée de plusieurs groupes de signaux de données.

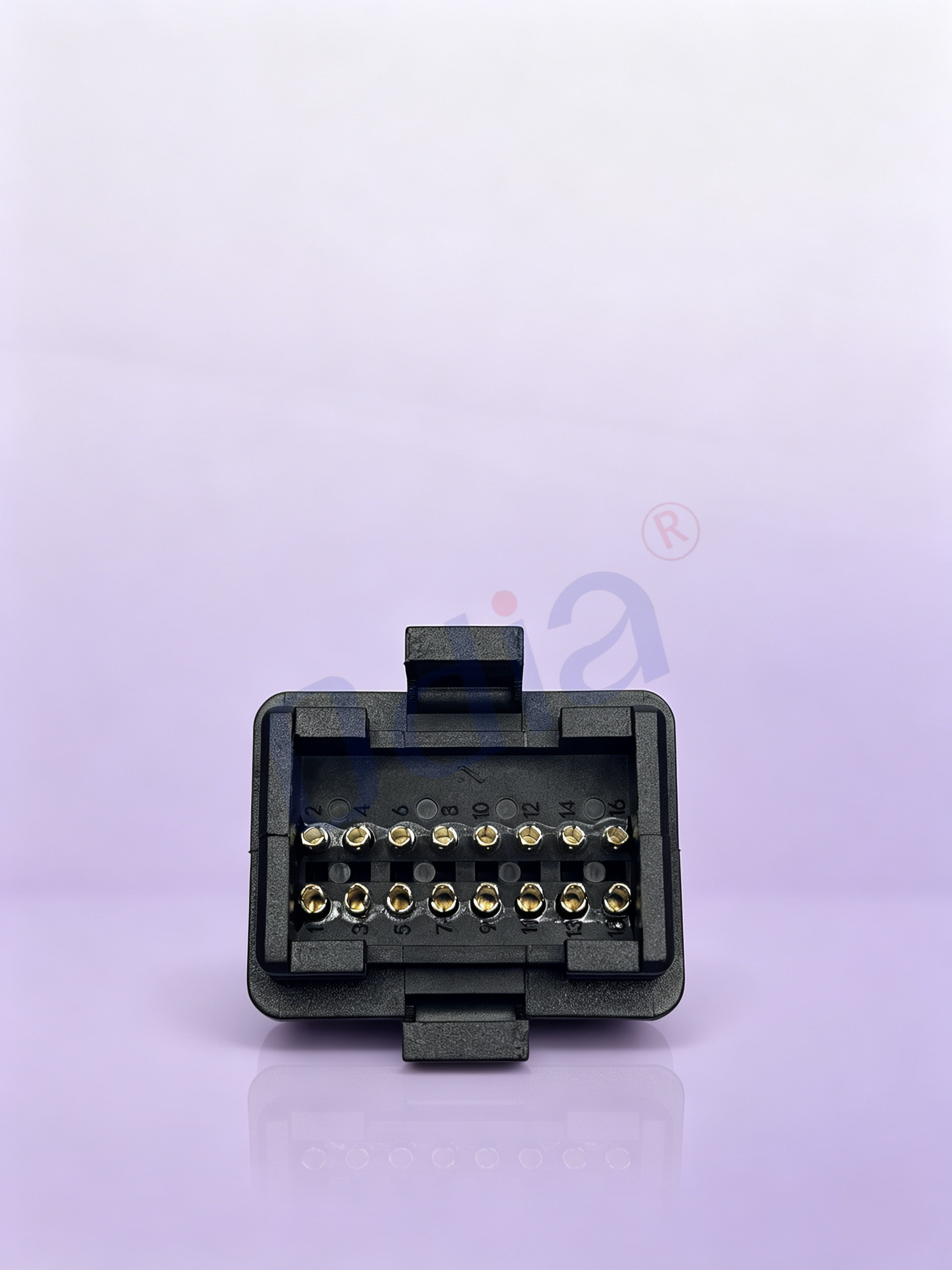

Deuxièmement, les contacts dorés permettent une transmission de signal ultra-stable et haute précision. Les broches mâles sont fabriquées en alliage de cuivre de haute qualité, avec une couche dorée uniforme et dense à la surface. Le plaquage or possède d’excellentes propriétés anti-oxydation, anti-corrosion et anti-tarnissement, ce qui évite efficacement l’oxydation des contacts et la mauvaise conduction causées par une exposition prolongée à des environnements industriels humides et poussiéreux. La résistance de contact ultra-faible et stable garantit l’absence de perte ou de distorsion du signal lors de la transmission sur de longues distances et sur de longues périodes, répondant pleinement aux exigences strictes de transmission de données haute précision des systèmes BMS pour le stockage d’énergie, des équipements intelligents de surveillance et des dispositifs de contrôle industriel. Par rapport aux connecteurs étamés, ils offrent une durée de vie plus longue et des performances électriques plus stables dans des environnements extérieurs sévères.

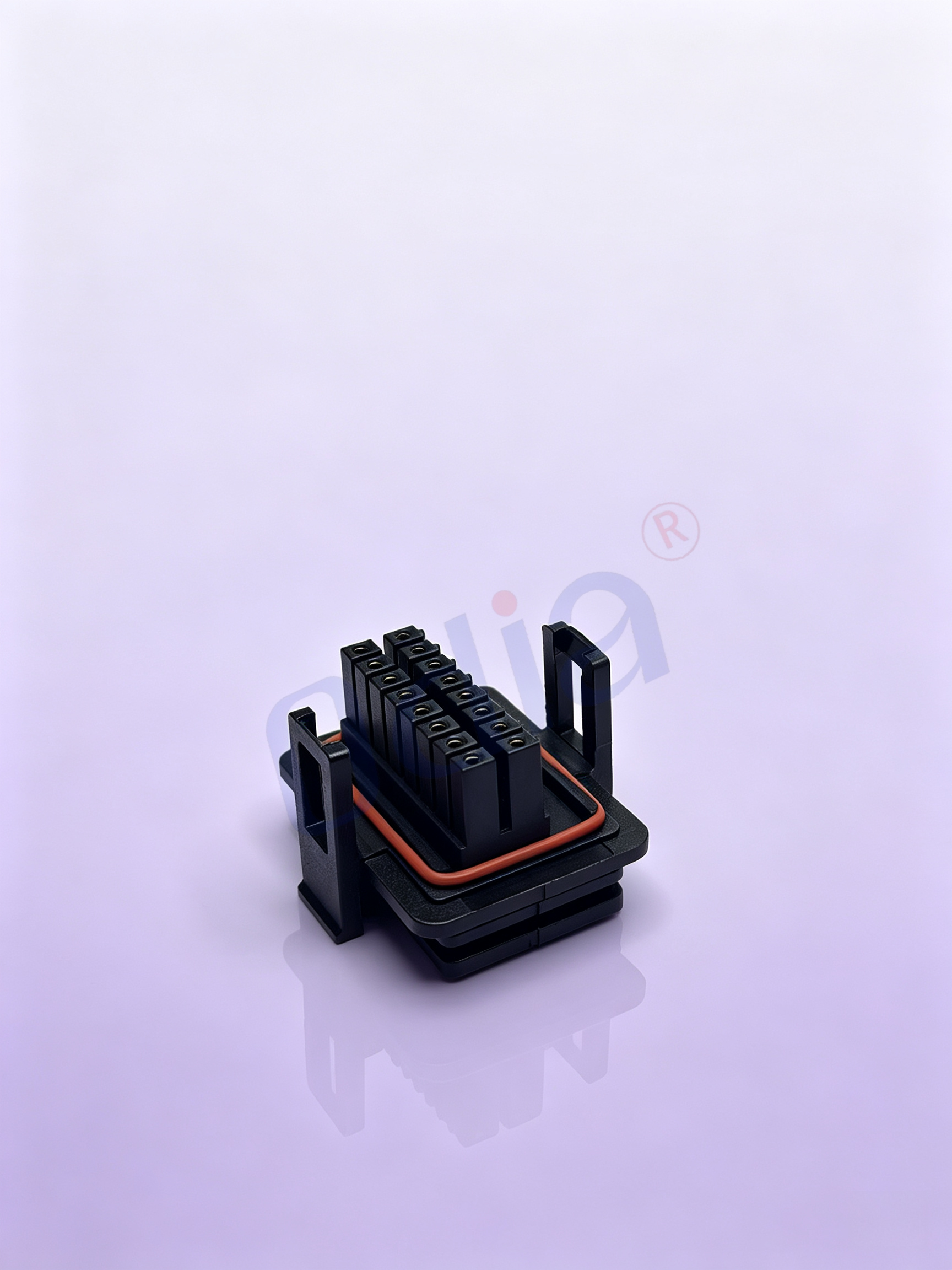

Troisièmement, le joint d’étanchéité étanche fourni en série assure une protection étanche fiable conforme à la norme IP67. Le produit est livré avec un joint étanche en silicone à haute élasticité en série, sans nécessiter d’acheter séparément des accessoires supplémentaires. Une fois les connecteurs mâle et femelle complètement verrouillés et assemblés, le joint étanche est comprimé uniformément afin de former une barrière d’étanchéité fermée sur la surface d’accouplement, ce qui isole efficacement les eaux pluviales externes, la rosée, la poussière et l’air humide, empêche l’humidité et les impuretés de pénétrer dans la zone de contact interne et évite ainsi les courts-circuits, les interruptions de signal et la corrosion des broches. Le joint en silicone présente une excellente résistance aux températures extrêmes et au vieillissement, et conserve des performances d’étanchéité stables même après de longs cycles alternés de froid et de chaleur, s’adaptant ainsi à un fonctionnement extérieur par toutes les conditions météorologiques.

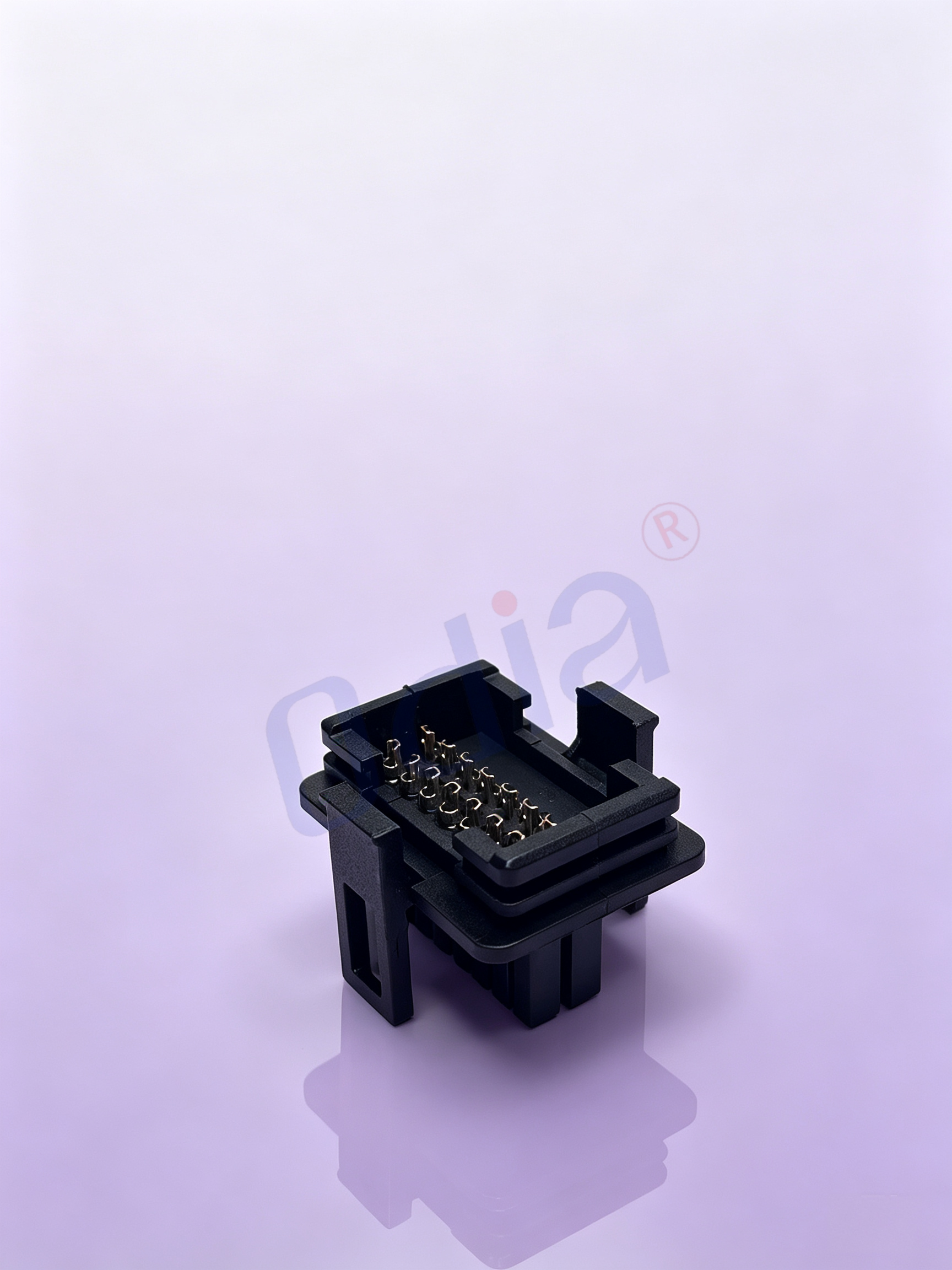

Quatrièmement, la structure de terminaison par fil à souder améliore la flexibilité du câblage et réduit les coûts de production. En adoptant une conception professionnelle de soudure sur la partie arrière des broches et en abandonnant le mode de sertissage unique des connecteurs traditionnels, ce produit ne nécessite ni équipement de sertissage spécialisé onéreux ni bornes personnalisées. L’assemblage des câbles peut être réalisé à l’aide de postes à souder standards, ce qui facilite les essais sur prototypes en phase de R&D, les petites séries de production pilote et la production de masse à grande échelle. Les clients peuvent librement choisir des fils en cuivre torsadés aux sections AWG22 à AWG18, en fonction de leurs besoins réels en courant et en transmission de signaux, sans être limités par des spécifications de bornes fixes, ce qui raccourcit considérablement le cycle de développement des produits et abaisse le seuil de fabrication des faisceaux.

Cinquièmement, la structure de verrouillage anti-vibrations et la structure anti-branchement incorrect améliorent la sécurité lors du montage sur site. La structure de clé intégrée au boîtier limite l’angle d’assemblage, ne conservant qu’une seule position correcte d’insertion, évitant ainsi totalement les dommages matériels et les pannes de circuit causés par un branchement inversé ou erroné pendant la construction sur site. Le loquet de verrouillage à encliquetage intégré génère une force de serrage ferme après un assemblage complet, avec un retour tactile clair du verrouillage. Même dans des environnements à vibrations continues, tels que le fonctionnement des équipements ou leur transport, le connecteur ne se desserre ni ne se déboîte accidentellement, garantissant ainsi la stabilité à long terme de la connexion électrique. Le boîtier en plastique ignifuge haute résistance offre une excellente résistance aux chocs et au vieillissement UV, et ne se fissure, ne se déforme ni ne décolore pas après une utilisation prolongée en extérieur.

En outre, le produit intègre un contrôle qualité rigoureux sur l’ensemble du processus : inspection des matières premières à leur réception, essai par échantillonnage de l’épaisseur du placage des contacts, essai de résistance mécanique du boîtier, essai d’étanchéité à l’eau et inspection des performances électriques du produit fini — chaque étape est strictement contrôlée. Un conditionnement antistatique protège les broches plaquées or de haute précision contre les dégâts causés par les décharges électrostatiques et la pollution par la poussière pendant le stockage et le transport, garantissant ainsi une stabilité constante des lots produits.

Grâce à sa capacité de transmission haute densité à 16 cœurs, à ses performances de conduction en or plaqué haute précision, à son étanchéité et à sa protection contre la poussière IP67, ainsi qu’à son excellente adaptabilité aux environnements exigeants, le connecteur mâle soudé filaire Huawei-Style 2×8P est largement utilisé dans les domaines du photovoltaïque et du stockage d’énergie renouvelables, de la surveillance intelligente extérieure, de l’automatisation industrielle, de l’agriculture intelligente et des transports légers à énergie nouvelle, couvrant aussi bien les scénarios de câblage précis en intérieur que les opérations en extérieur dans des environnements sévères.

3.1 Équipements pour systèmes photovoltaïques et de stockage d’énergie

Il s'agit du connecteur de raccordement central pour les armoires de stockage d'énergie domestique, les stations de puissance portables de stockage d'énergie, les modules photovoltaïques distribués et les faisceaux de commande périphériques des onduleurs. Les 16 broches à haute densité permettent la transmission simultanée des signaux de mesure de tension et de température du système de gestion de batterie (BMS), des signaux d'état de fonctionnement des équipements, des données capteur multi-canaux et des signaux d'alimentation auxiliaire, assurant ainsi l'intégration centralisée des signaux du système de stockage d'énergie. La résistance à l'eau IP67 permet une installation en extérieur dans les cours et les abris d'équipements, tandis que la structure de verrouillage anti-vibration résiste aux vibrations générées par le fonctionnement et le transport des équipements, garantissant une transmission de données stable et continue pour les équipements de stockage d'énergie.

3.2 Système intelligent de surveillance en extérieur et d'éclairage intelligent

Adapté au câblage de signaux multicanaux pour les caméras de surveillance extérieures, les modules de commande intelligents pour lampadaires, l’éclairage paysager et les terminaux de surveillance environnementale. Les équipements de surveillance extérieure doivent collecter simultanément plusieurs groupes de données, telles que des signaux d’image, des signaux de température et d’humidité, ainsi que des signaux de commande tout ou rien. La disposition à forte densité des broches de ce produit répond parfaitement à la demande de transmission multicanaux. Le joint étanche protège efficacement contre l’érosion par la pluie et l’accumulation de poussière, évitant ainsi les pannes d’équipement causées par un environnement humide et assurant un fonctionnement stable, en toutes saisons, du système de surveillance intelligent.

3.3 Équipements de commande pour l’automatisation industrielle

Utilisé couramment dans les automates industriels, les modules de capteurs, les accessoires mécaniques automatisés et les équipements de test. Les équipements industriels fonctionnent dans des conditions complexes, telles que les vibrations mécaniques, la poussière et les variations de température. La structure de verrouillage stable et la résistance environnementale exceptionnelle du produit garantissent une connexion fiable des signaux de commande et des signaux de données. Des contacts plaqués or haute précision empêchent toute distorsion du signal pendant un fonctionnement industriel prolongé, améliorant ainsi la précision globale et la stabilité des équipements automatisés.

3.4 Dispositifs intelligents pour l’agriculture et l’Internet des objets en extérieur

Utilisé pour les capteurs environnementaux de terrain, les terminaux de commande de l’irrigation, les équipements de surveillance météorologique agricole et les stations de collecte de données IoT extérieures. Les environnements agricoles de terrain sont humides, poussiéreux et exposés pendant de longues périodes au vent et au soleil. Le boîtier résistant au vieillissement et la protection étanche IP67 permettent de résister efficacement à l’érosion causée par les conditions naturelles. Les broches multi-canaux autorisent la connexion simultanée de données provenant de plusieurs capteurs, assurant ainsi une collecte intelligente et une transmission à distance des données environnementales agricoles.

3.5 Équipements légers de transport à énergie nouvelle

Adapté aux harnais de commande multi-canaux destinés aux vélos électriques, aux trottinettes électriques et aux équipements auxiliaires mobiles. Il sert à la transmission des signaux entre le contrôleur du véhicule, le tableau de bord, le système d’éclairage et les modules de capteurs. Il s’adapte aux conditions routières complexes, telles que les vibrations liées à la conduite et les éclaboussures de pluie ; sa fixation stable et ses performances étanches réduisent efficacement le taux de pannes des circuits du véhicule.

3.6 Instruments portables de test et de débogage industriels

Utilisés pour l’interface de harnais de câblage externe des instruments de test portables et des équipements de débogage sur site. Leur performance de transmission de signaux haute précision répond aux exigences de collecte de données précises des équipements de test. La structure d’assemblage par soudure des fils facilite l’itération des prototypes produits et la production personnalisée en petites séries, tandis que leurs performances étanches et antipoussière les adaptent aux environnements complexes de débogage sur site.

Q1 : Quel est le degré d’étanchéité et de protection contre la poussière de cette fiche mâle Huawei-Style 2×8P ?

A : Lorsque le produit est complètement assemblé avec la fiche femelle correspondante et que la garniture étanche en silicone de support est correctement installée, il atteint le niveau de protection industrielle IP67, ce qui signifie qu’il est totalement étanche aux poussières et résistant aux éclaboussures d’eau à basse pression provenant de plusieurs directions. Il convient aux conditions extérieures pluvieuses, aux ateliers poussiéreux et aux environnements humides. Il n’est pas conçu pour une immersion prolongée sous l’eau. Pour des exigences étanches plus élevées (IP68), veuillez contacter notre équipe technique afin d’obtenir des solutions sur mesure.

Q2 : La garniture étanche est-elle incluse dans la configuration standard ?

A : Oui. Ce produit est fourni de série avec une garniture étanche en silicone d’origine, fournie par l’usine. Aucun achat supplémentaire n’est requis. Elle s’adapte parfaitement à la surface d’accouplement du connecteur afin d’assurer un effet d’étanchéité optimal.

Q3 : Ce connecteur est-il du type à soudure ou du type à sertissage ? Peut-on y utiliser des cosses à sertir ?

R : Il s'agit d'un connecteur mâle professionnel à soudure sur fil. La partie arrière de la broche est spécialement conçue pour la soudure de fils, et la version standard ne prend pas en charge le montage de cosses à sertir. Il doit être raccordé à des fils de cuivre à l’aide d’un fer à souder. Si vous avez besoin de produits à sertir pour des lignes d’assemblage automatisées, nous pouvons vous recommander des modèles alternatifs.

Q4 : Quelle section de fil convient à la soudure ? Quel est le courant maximal par broche ?

R : La section recommandée pour les fils de cuivre torsadés est AWG 22 à AWG 18. Le courant nominal continu par broche est de 5 A. Veuillez ne pas dépasser ce courant nominal pendant l’utilisation afin d’éviter un échauffement anormal et une défaillance du circuit.

Q5 : Puis-je installer et utiliser le connecteur sans la garniture étanche ?

A : Non recommandé. Le retrait du joint étanche entraînera la perte totale de l’étanchéité et de la protection contre la poussière au niveau de la surface d’ancrage, ce qui facilitera la pénétration de poussière et d’humidité externes, provoquant ainsi l’oxydation des broches, un mauvais contact et des interruptions de signal. Dans les environnements extérieurs ou industriels poussiéreux, le joint étanche doit être installé normalement.

Q6 : Le produit comprend-il le connecteur femelle correspondant ?

A : Ce produit fournit uniquement le connecteur mâle soudé à fil, style Huawei, 2×8P, ainsi que le joint étanche compatible. Le connecteur femelle correspondant est vendu séparément. Si vous avez besoin de jeux complets mâle-femelle prêts à l’emploi, veuillez contacter notre équipe commerciale pour obtenir un devis.

Q7 : Proposez-vous des services de personnalisation ?

A : Oui. Nous proposons une personnalisation diversifiée pour les commandes en grande quantité, notamment l’augmentation de l’épaisseur du placage or, la personnalisation de la couleur du boîtier, l’ajustement précis des dimensions structurelles et l’optimisation de la formule des matériaux. Les produits personnalisés sont soumis à une quantité minimale de commande (QMC). Veuillez nous transmettre vos paramètres techniques détaillés ainsi que vos besoins afin que nous puissions procéder à une évaluation professionnelle et vous fournir un devis.

Q8 : Pouvons-nous obtenir des échantillons pour les essais du produit ?

A : Nous pouvons fournir aux clients des échantillons d’essai technique afin de vérifier les performances du produit et son efficacité d’assemblage. Le client prend en charge uniquement le coût des échantillons et les frais d’expédition ; le délai de livraison des échantillons dépend de la disponibilité en stock.

Q9 : Quelle est la plage de température de fonctionnement et la durée de vie utile du connecteur ?

A : La plage de température de fonctionnement standard s’étend de -40 °C à +85 °C, ce qui permet de s’adapter à la plupart des environnements industriels extrêmes. La durée de vie mécanique en cycles d’insertion et d’extraction dépasse 500 cycles, garantissant ainsi une utilisation stable à long terme sur des équipements industriels classiques.

Q10 : Pouvez-vous fournir des rapports d’essai officiels et des documents de certification ?

R : Nous pouvons fournir des rapports d’essai de performance électrique usiniers, des certificats de conformité des matières premières et des documents d’inspection qualité, utilisables pour les appels d’offres de projets, l’enregistrement des produits et les audits qualité clients.
