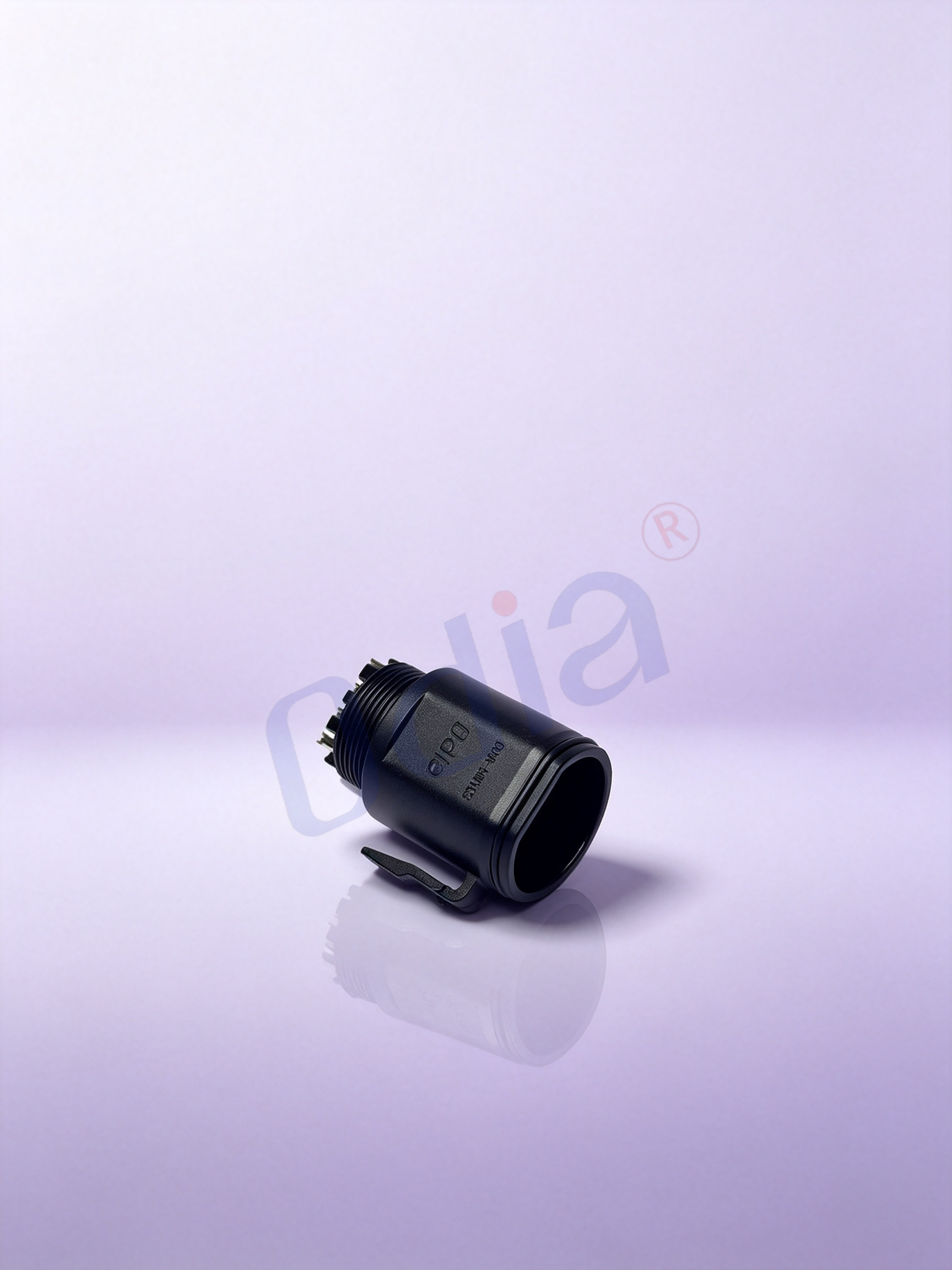

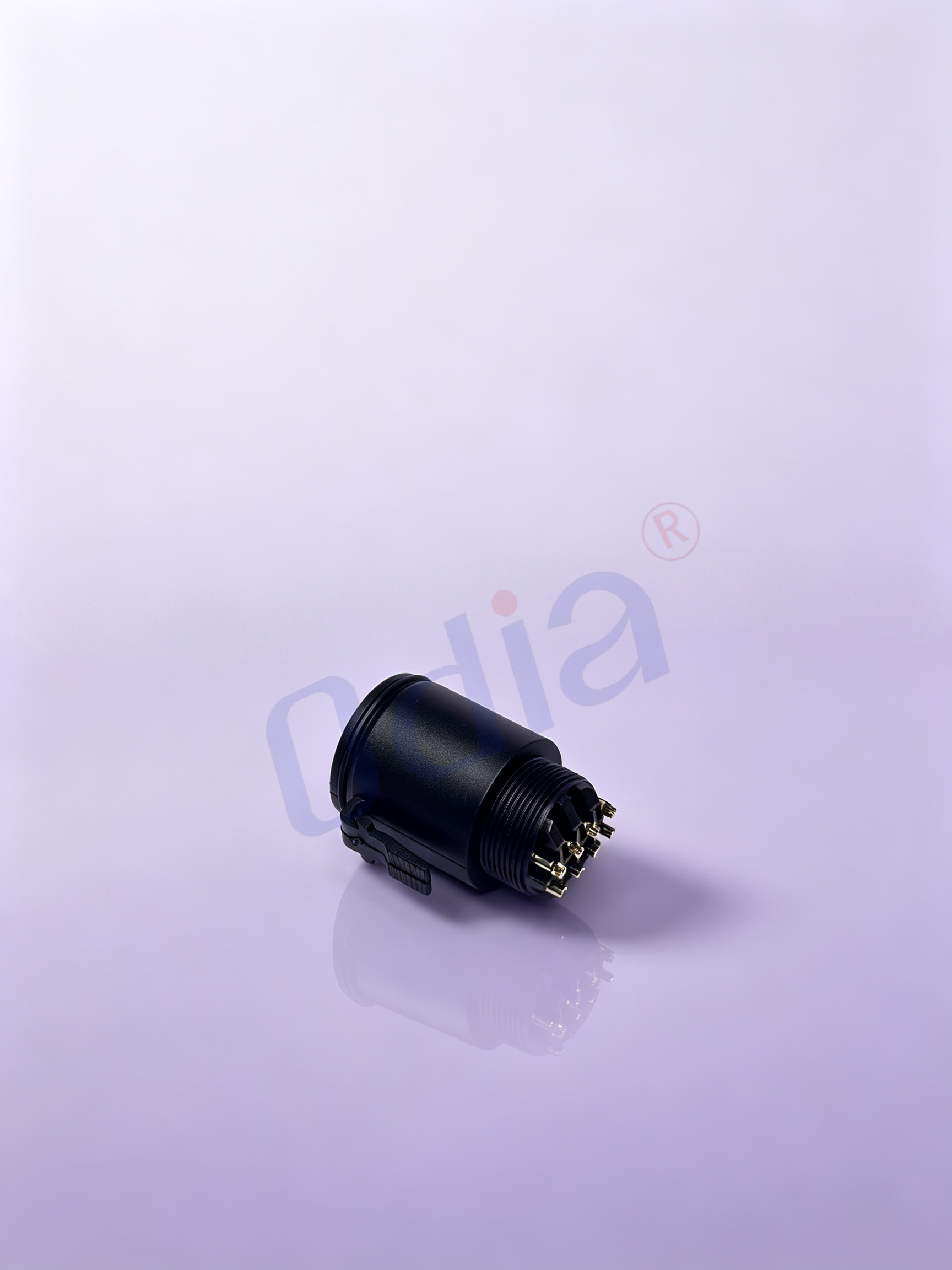

Connecteur mâle à soudure sur fil 2×4 broches de style Huawei avec joint torique d’étanchéité

Ce connecteur étanche mâle à soudure avec 2 rangées de 4 broches, de style Huawei, est conçu pour les systèmes de stockage d’énergie à nouvelle énergie, le câblage auxiliaire photovoltaïque, la commande industrielle en extérieur et l’interconnexion d’équipements IoT. Fourni complet avec une bague torique en silicone étanche, il constitue la fiche mâle complémentaire de la douille femelle correspondante 2×4P, résolvant des problèmes pratiques réels tels qu’une étanchéité insuffisante, l’oxydation des contacts, les dommages dus à un branchement erroné et la complexité du traitement des faisceaux pour les fabricants d’équipements OEM et les usines de faisceaux.

Tout d’abord, l’étanchéité fiable entre les faces d’accouplement, assurée par la bague torique en silicone fournie, garantit une protection environnementale IP67. De nombreux produits concurrents de fiches mâles sont commercialisés sans bague torique d’étanchéité, obligeant les clients à se procurer séparément des joints et exposant ainsi à des risques d’échec d’étanchéité dus à des incompatibilités. Cette fiche mâle de style Huawei est livrée avec une bague torique en silicone haute performance, intégrée en standard. Lorsque les fiches mâle et femelle sont complètement verrouillées par clic, la bague torique est comprimée uniformément entre les surfaces d’accouplement. Elle empêche efficacement l’eau de pluie, la rosée, la poussière aéroportée et l’humidité ambiante de pénétrer dans la zone de contact des broches mâles internes. Cela prévient l’oxydation des broches, les courants de fuite, les pertes intermittentes de signal et les risques de court-circuit provoqués par l’intrusion d’humidité. La bague torique en silicone offre une large tolérance thermique, une résistance au vieillissement et une faible déformation permanente sous compression. Elle conserve des performances d’étanchéité stables après des milliers de cycles thermiques, qu’il s’agisse de rigueurs hivernales ou d’exposition prolongée aux fortes températures en plein soleil extérieur.

Deuxièmement, des broches mâles plaquées or de haute qualité garantissent des performances électriques stables sur le long terme. Les broches de contact mâles utilisent un substrat en alliage de cuivre avec un plaquage or de précision. Ce plaquage or offre une capacité exceptionnelle de résistance à l’oxydation et à la corrosion, ce qui est essentiel dans des conditions de fonctionnement extérieures modérément humides et poussiéreuses. Même après de nombreux cycles d’insertion et de retrait, la surface de contact conserve une faible résistance sans accumulation rapide d’oxydation. Par rapport aux contacts étamés, les broches plaquées or assurent une intégrité de signal plus constante pour les signaux de mesure du BMS, les données des capteurs et les circuits de signaux de commande dans les équipements de stockage d’énergie et photovoltaïques. La géométrie des broches est usinée avec précision afin de garantir une insertion fluide et une pression de contact adéquate lors de l’accoplement avec les douilles femelles, évitant ainsi tout relâchement de connexion sous vibration.

Troisièmement, la conception des terminaisons par soudure de fil offre une grande flexibilité dans la fabrication des faisceaux. Cette fiche mâle utilise des sorties de fil à souder plutôt que des contacts à sertir. Les clients n’ont pas besoin d’investir dans des outillages de sertissage coûteux ni dans des machines automatiques spécialisées de sertissage. Les laboratoires de R&D, les petits ateliers de faisceaux et les lignes de production à volume moyen peuvent réaliser l’assemblage des fils à l’aide de postes de soudage ordinaires. Les utilisateurs peuvent choisir des fils en cuivre torsadés dans la gamme AWG 22 à 18, selon les besoins en courant du projet et l’espace disponible pour le câblage. Cette conception convient aussi bien à la vérification de prototypes, aux essais en petites séries qu’aux projets de production de masse. Elle réduit considérablement le cycle de développement des nouveaux produits et abaisse le seuil d’investissement en outillages pour les fabricants d’équipements.

Quatrièmement, boîtier optimisé avec verrouillage par clic positif et polarisation anti-erreur. Le boîtier intègre une géométrie de claquage unidirectionnel : les installateurs ne peuvent insérer la fiche que dans une seule orientation correcte, éliminant ainsi efficacement les erreurs humaines d’insertion inversée, les déformations des broches et les courts-circuits lors de l’installation sur site. Le loquet externe à cliquet produit un déclic audible distinct dès son engagement complet. L’opérateur peut confirmer le verrouillage total par l’ouïe et le toucher, même dans des conditions de faible luminosité sur site. Une fois verrouillé complètement, une forte force de rétention maintient fermement les connecteurs appariés. Sous vibrations continues provenant des onduleurs de stockage d’énergie, des appareils mobiles et des équipements déployés sur site, la fiche ne se désengage pas accidentellement. Le boîtier en plastique haute performance PA66 ignifuge offre une excellente résistance aux chocs et aux rayons UV. En environnement extérieur, il résiste au fendillement, à l’embrittlement et à la décoloration sous irradiation ultraviolette prolongée. L’insert interne retient solidement les broches mâles, empêchant tout déplacement ou desserrage sous choc mécanique. Ses dimensions extérieures compactes économisent un espace précieux pour le câblage à l’intérieur des cavités des équipements.

Cinquièmement, un contrôle qualité rigoureux sur l’ensemble du processus de fabrication soutient l’utilisation au niveau des projets. Chaque lot de production subit une inspection à l’entrée des matières premières, un prélèvement d’échantillons pour mesurer l’épaisseur du plaquage des contacts, une vérification de la résistance mécanique du boîtier, un essai d’étanchéité par compression des joints toriques (O-rings) et un contrôle ponctuel des performances électriques avant expédition. Un conditionnement antistatique protège les broches mâles dorées, sensibles, contre les décharges électrostatiques et la contamination superficielle pendant le transport logistique. Des déclarations de matériaux et des rapports d’essais peuvent être fournis pour les appels d’offres de projets et les archives internes qualité. Ce connecteur de style Huawei conserve des dimensions d’accouplement compatibles avec les connecteurs périphériques grand public pour le stockage d’énergie, tout en évitant la forte surcharge liée à la marque des composants importés d’origine. Des délais de livraison courts et une personnalisation orientée projet sont proposés pour les commandes en gros.

Le connecteur mâle à soudure sur fil, de style Huawei, 2×4 broches, équipé d’une bague torique en silicone pour l’étanchéité, est largement utilisé pour l’interconnexion de signaux multi-canaux et d’alimentation auxiliaire. Son agencement compact, à deux rangées de quatre broches, convient aux équipements à espace limité nécessitant une résistance à la poussière et aux éclaboussures, notamment dans les secteurs des nouvelles énergies, de l’internet des objets (IoT) extérieur et de l’industrie générale.

1. Systèmes photovoltaïques et de stockage d’énergie : il sert de fiche mâle côté faisceau pour les armoires de batteries domestiques de stockage d’énergie, les accessoires photovoltaïques distribués, les modules périphériques d’onduleurs et les centrales portables de stockage d’énergie. La configuration à 8 broches transmet les signaux d’échantillonnage du système de gestion des batteries (BMS), les signaux de surveillance de température, les signaux de commande des ventilateurs et l’alimentation auxiliaire basse tension. L’étanchéité IP67 permet un déploiement extérieur dans les cours et les abris d’équipements. Le système de clavette anti-erreur réduit le risque d’erreurs de câblage lors de l’installation sur site. Le verrouillage par encliquetage résiste aux vibrations engendrées par le fonctionnement de l’onduleur et le transport des équipements.

2. Équipement de mobilité légère à énergie nouvelle adapté aux vélos électriques, aux trottinettes électriques et aux dispositifs auxiliaires de mobilité. Il relie les unités de commande, les tableaux de bord, les modules d’éclairage et les faisceaux de câblage périphériques. Les véhicules à deux roues sont exposés aux projections d’eau de pluie, à la poussière routière et aux vibrations continues liées à la conduite. Un système de verrouillage par clic fiable empêche toute déconnexion accidentelle. La terminaison par soudure sur fil permet un développement personnalisé des faisceaux de câblage pour différentes itérations de modèles de véhicules.

3. Équipement intelligent d’éclairage extérieur et de surveillance : utilisé pour les modules de commande intelligents des lampadaires, les unités d’éclairage paysager et le câblage périphérique des caméras de surveillance extérieures. Ces dispositifs fonctionnent dans des conditions marquées par de fortes variations thermiques jour-nuit et une exposition prolongée à la pluie et à la poussière. Cette fiche mâle constitue l’extrémité de raccordement côté faisceau pour l’alimentation électrique et la transmission de signaux de commande multiplexés. La bague torique en silicone fournie garantit l’étanchéité de la face de raccordement contre la pénétration d’humidité. Son encombrement réduit s’adapte aux espaces internes restreints des lampes et des accessoires de caméra.

4. Instruments portables de test industriel et d’analyse sur site Les instruments portables de détection et les dispositifs mobiles de test sur site nécessitent fréquemment des opérations de branchement/débranchement en usine ou sur des sites en plein air. Ce connecteur mâle sert de port de connexion côté harnais. Des broches mâles plaquées or garantissent une transmission stable des signaux de mesure. La protection IP67 permet un fonctionnement fiable dans des ateliers complexes et sur des sites extérieurs. La construction à soudure sur fil facilite l’itération de prototypes et la fabrication de petits lots d’instruments.

5. Dispositifs IoT extérieurs et pour l’agriculture intelligente Les capteurs environnementaux sur site, les terminaux de commande de l’irrigation et les collecteurs de données IoT sur les exploitations agricoles fonctionnent sur de longues périodes dans des conditions humides et poussiéreuses propres aux terres agricoles. La disposition compacte à 8 broches répond aux besoins d’alimentation des capteurs et de transmission multi-canal des signaux de données. Le boîtier résistant au vieillissement et la bague torique d’étanchéité prolongent la durée de vie en exposition extérieure.

6. Automatisation légère et accessoires pour machines spéciales : utilisés pour la connexion du harnais de signaux périphériques aux équipements d’automatisation légère et aux accessoires mécaniques mobiles. Dans des conditions opérationnelles sujettes aux vibrations, le verrouillage positif par clic évite toute déconnexion involontaire. La structure compacte du connecteur simplifie l’ensemble de la disposition du harnais pour les machines de petite taille.

Q1 : Quel niveau de protection IP ce connecteur mâle Huawei Style 2×4 broches peut-il atteindre ?
R : Il atteint le niveau IP67 lorsqu’il est correctement associé à sa douille femelle correspondante et que la bague torique en silicone est installée correctement. La protection IP67 garantit une étanchéité totale à la poussière ainsi qu’une résistance aux projections d’eau à basse pression provenant de plusieurs directions. Ce produit n’est PAS conçu pour une immersion continue sous l’eau. Si une application sous-marine est requise, veuillez contacter notre équipe commerciale afin d’obtenir une solution personnalisée avec un indice IP élevé.

Q2 : La bague torique en silicone est-elle incluse dans la fourniture standard ?
A : Oui. Une bague torique en silicone est fournie en standard avec le boîtier de fiche mâle et l’insert à broches mâles. Aucun achat séparé de joint n’est nécessaire pour le montage standard.

Q3 : S’agit-il d’un type à soudure ou d’un type à cosses à sertir ? Peut-on monter des cosses à sertir ?
A : Il s’agit d’une fiche mâle à terminaison par soudure. Les extrémités des broches sont conçues pour la soudure de fils. La version standard ne prend pas en charge les cosses à sertir. Vous devez souder des fils de cuivre torsadés sur les extrémités des broches à l’aide d’un fer à souder. Si vous avez besoin d’une variante à broches à sertir pour une production automatisée à grande échelle de faisceaux, veuillez contacter notre service commercial afin d’obtenir un modèle alternatif.

Q4 : Quelle section de fil est recommandée pour la soudure ? Quel est le courant nominal par broche ?
A : Section recommandée pour les fils de cuivre torsadés : AWG 22 à 18. Le courant nominal continu par broche mâle individuelle est de 5 A. Veuillez ne pas dépasser ce courant nominal dans les applications pratiques.

Q5 : Puis-je omettre le montage de la bague torique en silicone lors de l’assemblage ?
A : Le retrait ou l’omission de la bague torique d’étanchéité entraînera une perte totale des performances d’étanchéité à l’eau et à la poussière au niveau de l’interface d’accouplement. Des poussières et de l’humidité peuvent pénétrer dans les contacts mâles internes, provoquant leur oxydation et une défaillance du signal. Pour une utilisation en extérieur ou dans un environnement poussiéreux, la bague torique en silicone doit être correctement positionnée avant l’accouplement.

Q6 : Ce produit comprend-il la douille femelle correspondante ?
A : Cette offre fournit uniquement le connecteur mâle à soudure sur fil, style Huawei, 2×4 broches, accompagné de la bague torique d’étanchéité. La douille femelle correspondante est vendue séparément. Veuillez informer notre service commercial si vous avez besoin de jeux complets mâle-femelle prêts à l’accouplement.

Q7 : Pouvez-vous offrir un service de personnalisation ?
R : La personnalisation est disponible pour les commandes en grande quantité. Les éléments personnalisables incluent l’épaisseur du plaquage des contacts, la couleur spéciale du boîtier et de légères modifications de la structure du boîtier. Des conditions de quantité minimale de commande s’appliquent aux projets personnalisés. Veuillez envoyer vos exigences techniques détaillées à notre adresse e-mail commerciale afin d’obtenir une évaluation et un devis.

Q8 : Puis-je obtenir des échantillons techniques pour les essais préalables à la production ?
R : Oui, des échantillons d’essai sont disponibles pour la vérification par le client des performances. Les coûts des échantillons et les frais de transport sont à la charge du client. Le délai d’approvisionnement des échantillons dépend de la disponibilité en stock.

Q9 : Quelle est la plage de température de fonctionnement et la durée de vie en cycles d’accouplement ?
R : Température de fonctionnement standard : –40 °C à +85 °C. Nombre minimal de cycles mécaniques d’accouplement : 500. Pour les scénarios impliquant des opérations de branchement/débranchement extrêmement fréquentes, veuillez nous contacter afin d’obtenir une solution avec contacts renforcés.

Q10 : Des certificats relatifs aux matières premières et des rapports d’essais de performance sont-ils disponibles ?
A : Nous pouvons fournir des rapports d’essais de performance électrique sur échantillons et des déclarations de conformité des matières premières pour le dépôt du projet. Veuillez soumettre vos besoins documentaires via notre canal de contact officiel.

Si vous avez besoin de conseils techniques, souhaitez demander des échantillons, obtenir un devis pour une commande en gros ou formuler une demande de solution sur mesure pour le connecteur mâle à soudure par fil, style Huawei, 2×4 broches, équipé d’une bague torique en silicone étanche, n’hésitez pas à contacter notre équipe commerciale et technique qualifiée.

Notre équipe possède une vaste expérience pratique dans les connecteurs industriels étanches, les composants de raccordement pour le stockage d’énergie photovoltaïque et les accessoires de faisceaux de câbles. Nous sommes en mesure de vous offrir une confirmation des paramètres techniques, des recommandations de modèles appairables, des suggestions de personnalisation axées sur votre projet, ainsi qu’un suivi complet de l’avancement de votre commande, adaptés à vos scénarios d’application spécifiques.

Nous souhaitons sincèrement accueillir les distributeurs mondiaux, les fabricants de faisceaux de câbles et les fabricants d’équipements OEM / ODM afin d’établir avec eux des partenariats coopératifs durables et mutuellement avantageux.
