Boîtier de conversion de passerelle avec antenne externe et quatre conduits lumineux

DESCRIPTION

Cette boîte de conversion passerelle est un boîtier compact et robuste d’interface IoT, conçu pour les scénarios de transmission de données et de conversion de protocoles dans les domaines industriel et des bâtiments intelligents. Dotée d’une interface d’antenne externe pour une communication sans fil à longue portée et de quatre conduits lumineux intégrés pour une indication visuelle claire de l’état, cette unité intègre en un seul ensemble complet des ports de signaux filaires, un connecteur d’antenne, des ouvertures pour presse-étoupes et une base de fixation normalisée. Elle agit comme une unité intermédiaire critique de conversion entre les capteurs et actionneurs situés en zone périphérique, d’une part, et les plateformes de contrôle locales ou dans le cloud, d’autre part, en convertissant plusieurs signaux physiques et protocoles sans fil afin d’assurer une transmission stable des données. Le boîtier mécanique est réalisé en plastique technique modifié haute résistance, avec des trous prépercés pour le passage des câbles, un support de fixation pour antenne et une base d’installation fixe, ce qui simplifie l’assemblage mécanique sur site, le raccordement électrique et le déploiement. Conçue pour fonctionner en intérieur ou en extérieur abrité, cette boîte de conversion allie protection mécanique, performance des signaux, fonction de diagnostic visuel et facilité d’installation ; elle est largement utilisée dans les projets d’automatisation industrielle, de gestion des bâtiments intelligents, de surveillance énergétique et de déploiement IoT en zone périphérique.

Spécifications et paramètres

1.1 Spécifications mécaniques

1.2 Niveaux de résistance environnementale

1.3 Spécifications électriques et mécaniques d’interface

Remarque : Il s'agit des spécifications mécaniques du boîtier ; les paramètres des circuits électroniques dépendent des modules de carte imprimée (PCB) de passerelle interne installés par l'utilisateur.

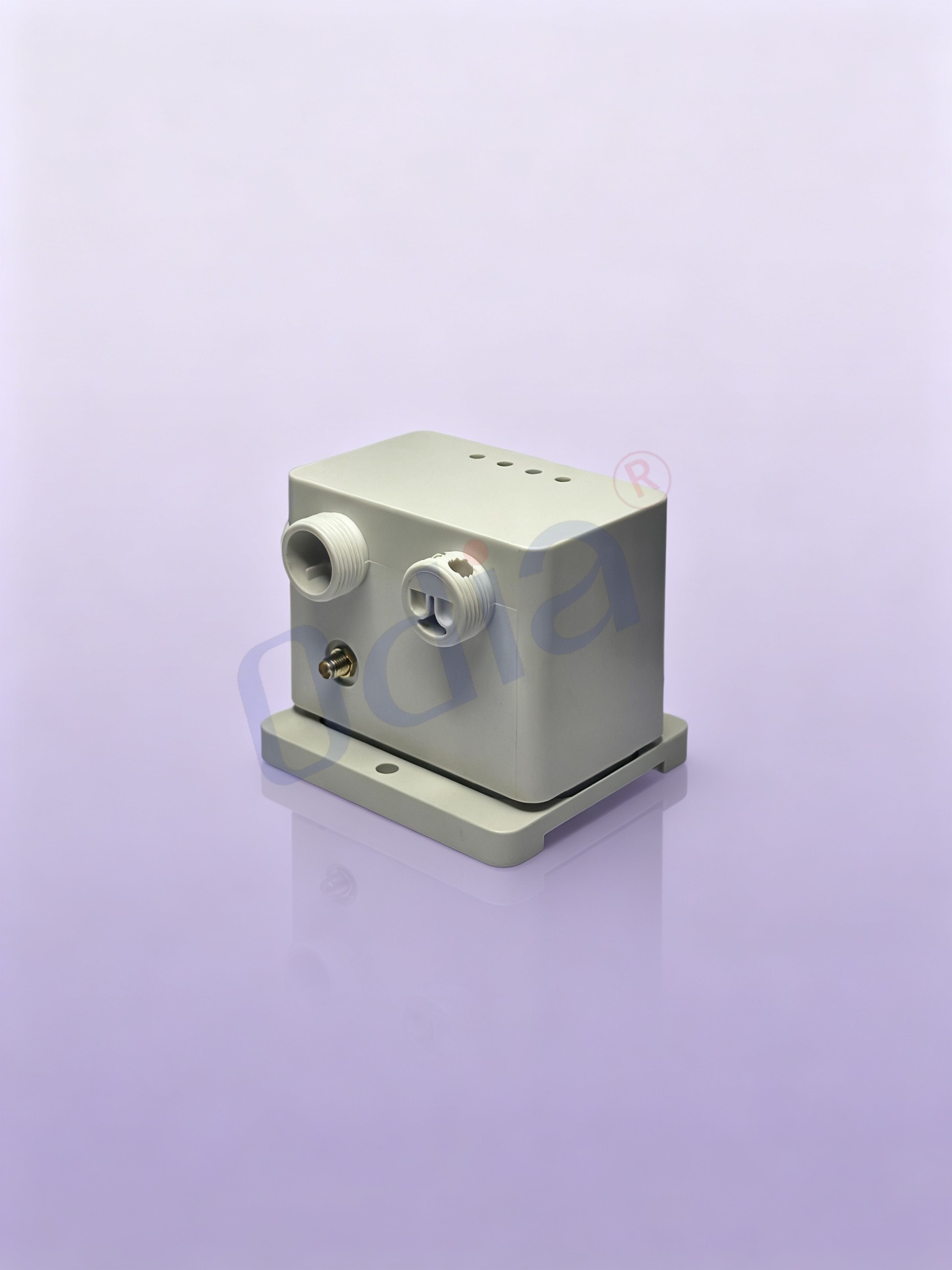

• Port d'antenne : Interface métallique filetée pour le montage d'une antenne externe, réservée à la connexion d'une antenne externe 2,4 GHz / LoRa / SubGHz, assurant un trajet fiable de sortie du signal radiofréquence.

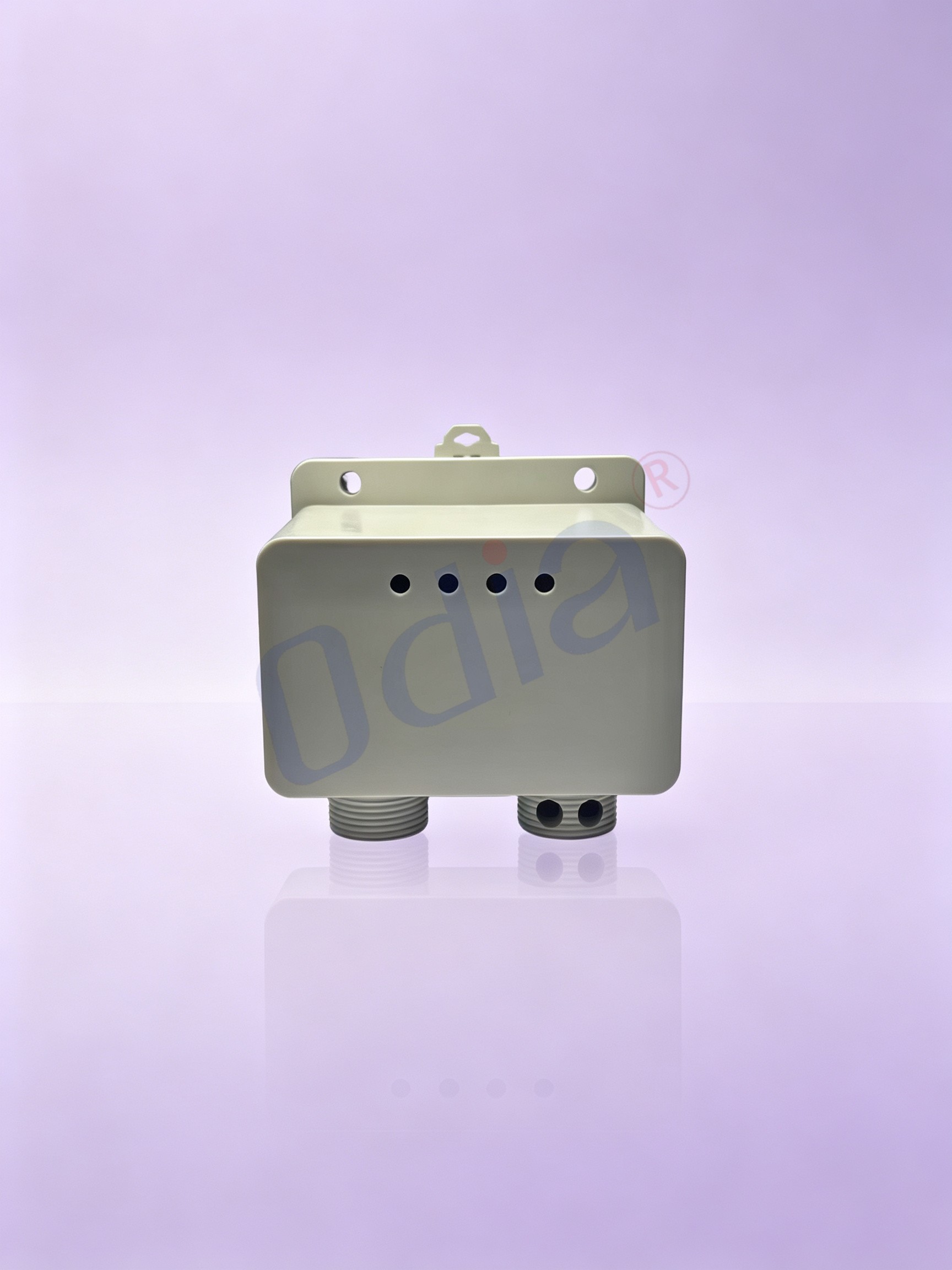

• Quatre conduits de lumière : Positionnés sur le panneau supérieur du boîtier. Ces conduits transmettent la lumière des indicateurs DEL depuis la carte de circuit interne jusqu'à l'extérieur du boîtier, permettant à l'opérateur de vérifier visuellement l'état de l'alimentation, de la connexion réseau, de la transmission des données et des alarmes de défaut, sans ouvrir le boîtier. Chaque conduit de lumière est indépendant afin d'éviter les interférences lumineuses.

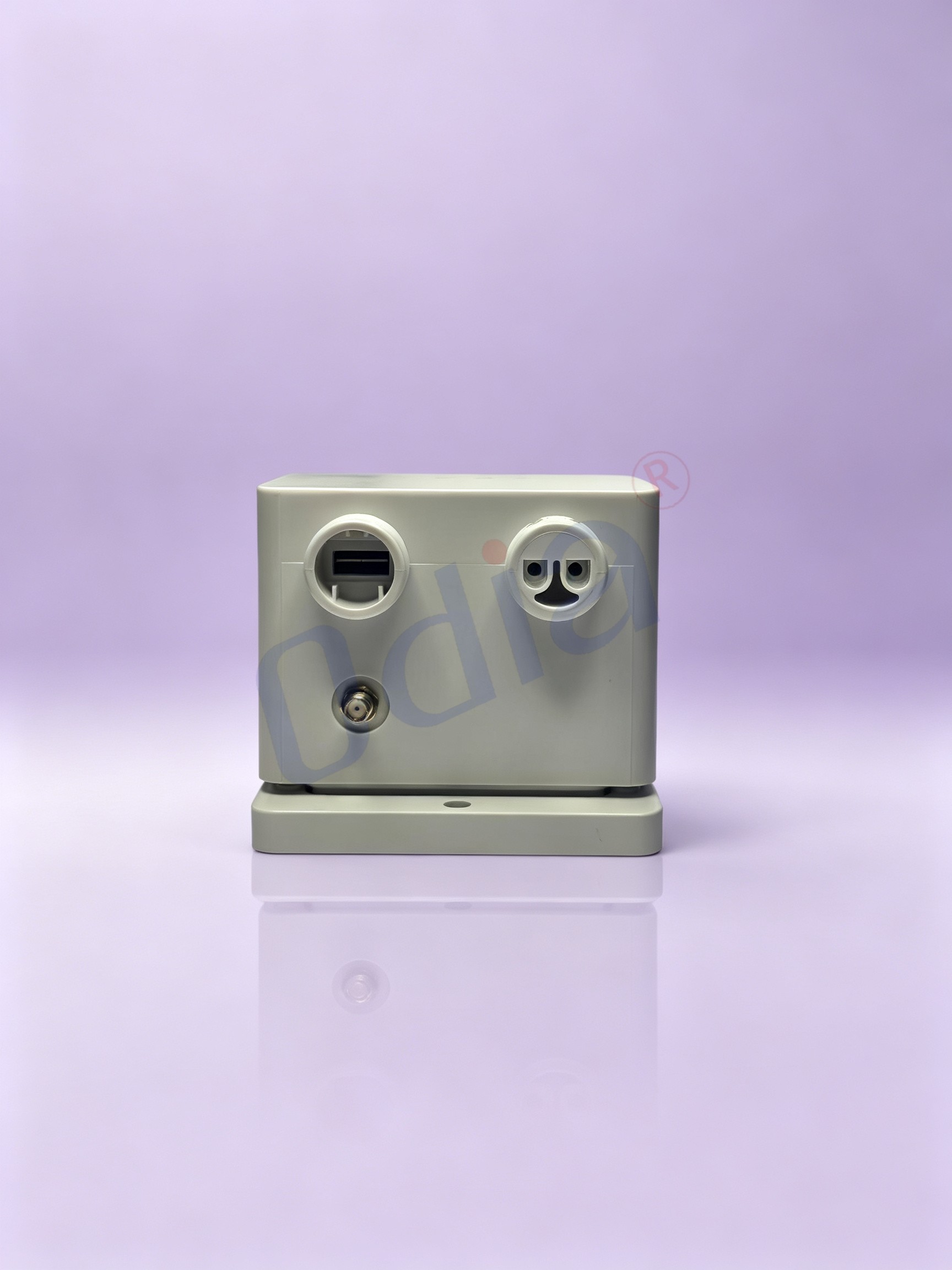

• Ouvertures pour presse-étoupes : Deux orifices filetés de grande taille pour l'entrée des câbles sur le terrain, autorisant le passage de câbles blindés ou non blindés dans le boîtier afin d'assurer l'alimentation électrique et le raccordement des signaux. Le pas de filetage correspond aux accessoires standard industriels de presse-étoupes.
• Espace d’installation interne : Cavité interne suffisante réservée pour la carte mère de la passerelle, le module d’alimentation, les borniers et les composants auxiliaires. Des bossages internes sont préformés pour la fixation par vis des cartes PCB.
• Option de mise à la terre : Espace réservé pour la connexion interne à la terre afin de satisfaire aux exigences CEM en matière d’anti-interférences sur les sites industriels.

1.4 Référence de conformité

Ce boîtier de boîte de conversion mécanique est conçu pour être conforme aux normes industrielles internationales courantes, notamment ISO9001 destinées à la mesure, à la commande et à l’usage en laboratoire. La certification finale du produit complet sera réalisée conjointement avec les modules électroniques intégrés, conformément aux exigences applicatives du produit final.

2. Caractéristiques du produit et avantages fondamentaux

2.1 Indication visuelle intégrée de l’état avec quatre LightPipes indépendants

Les quatre conduits de lumière montés en haut constituent l’un des éléments de design les plus remarquables de cette boîte de conversion passerelle. Lors de l’exploitation sur site, le personnel d’entretien n’a pas besoin d’ouvrir le boîtier pour évaluer l’état de fonctionnement de l’appareil. Chaque conduit de lumière correspond à un état de fonctionnement spécifique : alimentation OK, état de la liaison réseau sans fil, activité de transmission des données en amont, avertissement de panne système. L’effet de transmission lumineuse clair évite les fuites de lumière et les interférences croisées entre les différents canaux indicateurs. Pour les appareils déployés sur site, installés en hauteur sur des murs ou à l’intérieur de coffrets électriques, l’indication externe par conduits de lumière améliore nettement l’efficacité des inspections quotidiennes, réduit le temps d’entretien des équipements et diminue les risques liés à l’ouverture fréquente du boîtier dans des environnements poussiéreux. Par rapport aux solutions qui consistent à percer des trous et à exposer directement des DEL nues, la structure dédiée des conduits de lumière protège les DEL internes contre les chocs mécaniques, la poussière et l’humidité, tout en conservant un retour visuel clair.

2.2 Interface d’antenne externe pour des performances sans fil longue portée fiables

L’interface métallique intégrée pour antenne externe permet aux utilisateurs de choisir des antennes externes adaptées aux exigences radio réelles du projet. Dans de nombreux scénarios de déploiement IoT, le signal sans fil à l’intérieur d’un boîtier plastique fermé subit une atténuation. En acheminant le signal RF vers une antenne externe, la passerelle atteint une couverture de communication nettement supérieure pour les réseaux sans fil LoRa, 2,4 GHz et bande ISM SubGHz. Les utilisateurs peuvent sélectionner des antennes omnidirectionnelles ou directionnelles en fonction de la géographie du site, de la répartition des obstacles et des distances de communication ciblées. La structure de connexion d’antenne utilise un connecteur métallique robuste, garantissant des performances radiofréquence stables malgré les fluctuations thermiques prolongées et les vibrations mécaniques rencontrées sur les sites industriels. Cette conception évite le défaut de faible signal propre aux boîtiers de passerelles dotés d’antennes entièrement intégrées, rendant ce boîtier de conversion adapté aux sites où la pénétration du signal sans fil est difficile.

2.3 Boîtier mécanique pratique, optimisé pour l’installation sur site

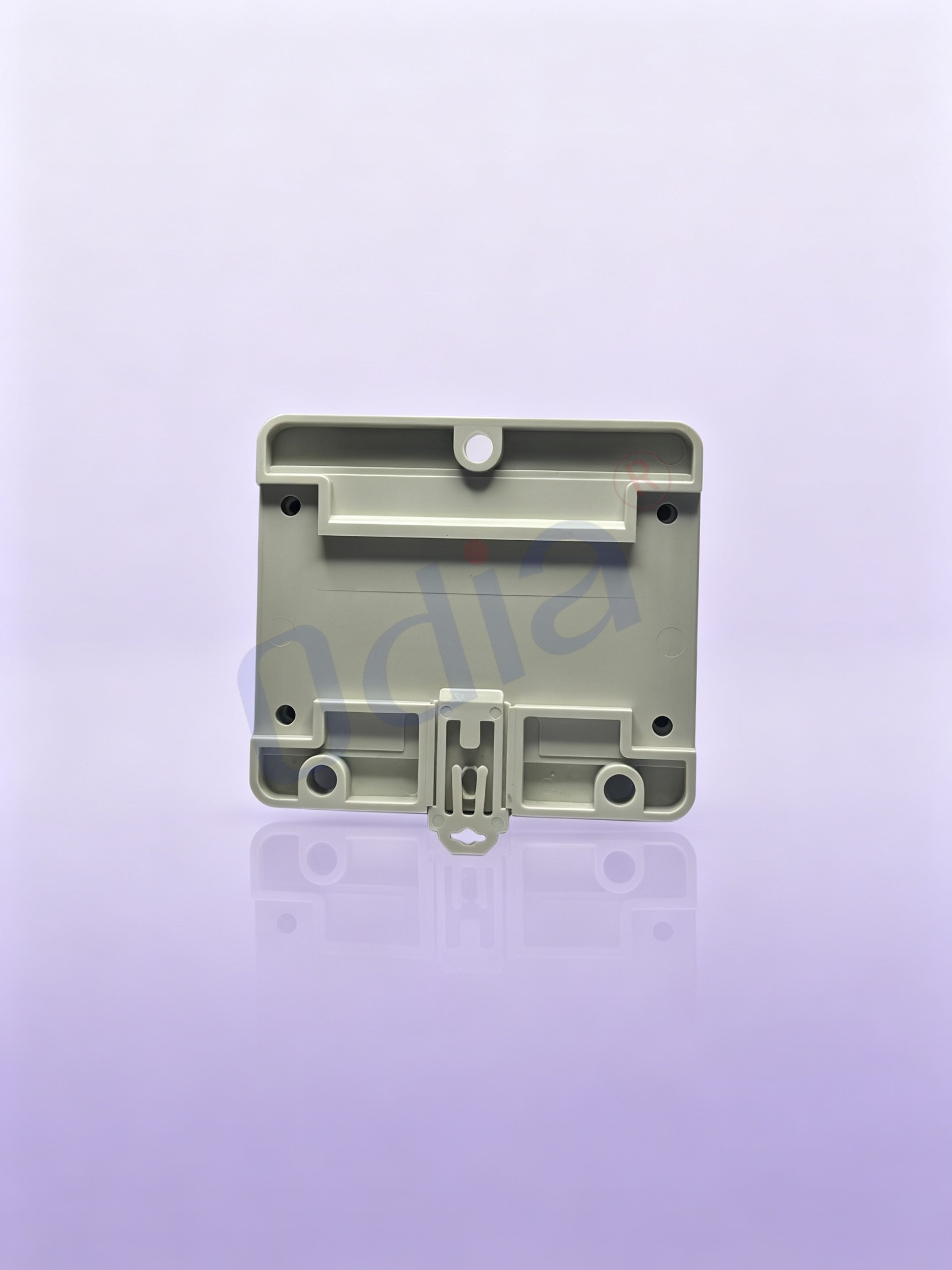

L’ensemble du boîtier de conversion adopte une structure séparée composée d’un boîtier et d’une base. La base de fixation séparée comporte des trous de fixation préfabriqués. Les opérateurs peuvent fixer la base sur un mur ou sur la surface d’un armoire en premier lieu, puis verrouiller le corps principal du boîtier sur la base ainsi montée. Ce processus d’installation séparée simplifie les travaux de câblage sur site : installation de la base, acheminement des câbles via les raccords filetés pour câbles, réalisation du câblage interne et de l’assemblage des cartes PCB, puis fermeture et fixation du couvercle supérieur du boîtier. Deux orifices filetés standard pour raccords filetés acceptent des câbles d’alimentation multiconducteurs et des câbles de signal entrant dans l’enceinte. L’utilisateur peut choisir des raccords filetés adaptés au diamètre extérieur réel des câbles afin d’assurer une étanchéité à la poussière et une retenue mécanique fiable pour les conducteurs entrants. La version modifiée PC du matériau offre une excellente résistance mécanique, une grande tenue aux chocs et de très bonnes propriétés anti-vieillissement, ce qui permet de supporter les cycles thermiques rencontrés dans les ateliers industriels intérieurs et les emplacements semi-extérieurs abrités. Son aspect gris clair mat s’intègre harmonieusement à la plupart des normes esthétiques en matière d’automatisation industrielle et d’installations intelligentes.

2.4 Compatibilité interne flexible pour modules passerelle personnalisés

Plutôt que de contraindre les utilisateurs à une carte de circuit propriétaire fixe, cette boîte de conversion offre un espace interne universel et des plots de fixation prédéfinis pour cartes PCB. Les intégrateurs de systèmes peuvent intégrer à l’intérieur du boîtier des cartes PCB passerelle développées en interne ou des modèles commerciaux courants, à condition que leurs dimensions correspondent à celles de la cavité interne. Elle prend en charge divers types de passerelles : passerelle de conversion de protocole sans fil, passerelle d’acquisition de données série-IP, unité de conversion périphérique IoT, boîtier d’agrégation de signaux capteurs. Les positions des conduits de lumière, le passage pour antenne et les ouvertures pour câbles sont prévus d’origine ; ainsi, les développeurs doivent simplement aligner les DEL de la carte PCB avec les conduits de lumière et relier le signal RF au port d’antenne externe, sans avoir à modifier le boîtier. Cette grande flexibilité réduit les délais de développement de produits sur mesure pour les intégrateurs de systèmes, diminue les coûts d’ouverture de moules pour de nouveaux boîtiers et accélère la livraison des projets.

2.5 Amélioration de la maintenabilité sur site et avantages en matière de coût total de possession

Pour les exploitants de systèmes, un faible coût de maintenance constitue un facteur critique pour l’exploitation à long terme d’un projet. Cette boîte de conversion passerelle réduit le fardeau de maintenance selon plusieurs dimensions. Premièrement, l’affichage externe de l’état du conduit lumineux diminue la fréquence d’ouverture du boîtier. Deuxièmement, la conception à base divisée facilite le remplacement des composants : lorsque le module passerelle interne doit être mis à niveau ou remplacé, les techniciens peuvent détacher la partie supérieure du boîtier sans démonter la base ni les câbles de terrain préinstallés. Troisièmement, les filetages normalisés pour glands de câbles et l’interface générale pour antenne permettent une approvisionnement aisé de pièces de rechange dans le monde entier. Plutôt que d’utiliser des connecteurs spécifiques non standardisés, le produit adopte des interfaces mécaniques courantes dans l’industrie, ce qui allège la pression sur les stocks de pièces de rechange pour les utilisateurs finaux et les fournisseurs de solutions. Sur l’ensemble du cycle de service de l’équipement, ces avantages génèrent des économies évidentes en matière de coût total de possession pour les projets de déploiement à grande échelle de l’Internet des objets (IoT).

2.6 Bonne adaptation CEM pour les environnements industriels sévères

Les sites industriels regorgent d’interférences électromagnétiques générées par des variateurs de fréquence, des moteurs haute puissance et des équipements de commutation. Cette boîte de conversion réserve un espace interne suffisant pour l’ajout d’accessoires de blindage et de câblage de mise à la terre. Les concepteurs peuvent organiser rationnellement la disposition des cartes PCB à l’intérieur de ce boîtier afin de séparer le trajet du signal RF, le circuit d’alimentation et le câblage des signaux terrain, ce qui contribue à améliorer les performances de compatibilité électromagnétique du produit passerelle final. La coque robuste du boîtier assure une isolation physique des composants électroniques internes contre la poussière et les chocs d’objets étrangers, évitant ainsi tout risque de court-circuit accidentel dû à l’accumulation de poussière.

Scénarios d'application larges

Cette boîte de conversion pour passerelle constitue un support mécanique polyvalent destiné aux équipements de conversion de protocole et aux passerelles sans fil, et est largement déployée dans plusieurs secteurs industriels verticaux :

3.1 Automatisation industrielle et IoT d’usine

À l’intérieur des ateliers de production, cette boîte de conversion peut accueillir des modules de passerelle d’acquisition de données qui collectent les données opérationnelles provenant des capteurs de la ligne de production, des variateurs de fréquence et des instruments de terrain. Installée sur le mur de l’atelier ou à l’intérieur d’un tableau électrique auxiliaire, elle convertit les signaux du bus de terrain et transmet les données sans fil vers la plateforme de gestion d’usine de niveau supérieur. Quatre voyants lumineux permettent aux ingénieurs de l’atelier de vérifier rapidement, lors de leurs rondes habituelles, si la collecte de données et la transmission sans fil fonctionnent normalement. L’antenne externe améliore la stabilité du signal sans fil dans les bâtiments industriels à structure métallique complexe. Elle convient aux ateliers de fabrication discrète, aux lignes de conditionnement et aux projets de transformation intelligente à petite échelle d’anciennes usines.

3.2 Bâtiment intelligent et gestion énergétique des bâtiments

Dans les projets de bâtiments intelligents, cette boîte de conversion passerelle est installée dans les salles d’équipements, les zones de raccordement électrique des couloirs et les zones techniques du sous-sol. L’unité passerelle intégrée collecte les données provenant des unités de climatisation, des modules de commande de l’éclairage et des dispositifs de mesure de la consommation électrique, assurant ainsi la conversion des protocoles et la transmission des données de consommation énergétique du bâtiment vers le système de gestion du bâtiment (BMS). Le personnel d’entretien peut consulter l’état de fonctionnement des équipements via des conduits lumineux sans avoir à ouvrir les armoires. Le boîtier en plastique robuste s’adapte aux variations de température rencontrées à l’intérieur des salles d’équipements du bâtiment. Il convient aux bâtiments de bureaux de taille moyenne, à la surveillance IoT des espaces publics dans les complexes commerciaux, ainsi qu’aux projets de rénovation énergétique des bâtiments universitaires.

3.3 Système de surveillance des sites NewEnergy

Pour les sites photovoltaïques distribués, les petites stations de surveillance éolienne et les points de surveillance auxiliaires pour le stockage d’énergie, cette boîte de conversion fonctionne comme un boîtier passerelle côté terrain. Elle collecte les données de l’onduleur, les données des capteurs environnementaux et les informations sur l’état des équipements, effectue la conversion de protocole et le téléversement sans fil à distance. Montée sur abri, elle s’installe à l’extérieur du cabinet d’équipement ; son antenne externe garantit une liaison montante sans fil stable pour les sites distants dépourvus de réseau filaire. Son boîtier résistant au vieillissement s’adapte aux importantes différences de température jour/nuit rencontrées dans les emplacements extérieurs abrités.

3.4 Installations publiques urbaines intelligentes

Dans les installations périphériques des villes intelligentes, cette boîte de conversion convient aux unités de commande auxiliaires d’éclairage public intelligent, aux nœuds de surveillance environnementale des espaces publics et aux boîtes de passerelle de détection périphérique des parkings. Elle traite les signaux des capteurs et transmet les données à la plateforme municipale IoT. L’indication de l’état du conduit lumineux facilite les inspections courantes par les équipes municipales d’entretien. Grâce à son antenne externe, plusieurs nœuds de terrain dispersés peuvent établir un réseau sans fil fiable. Elle convient aux projets de modernisation des équipements publics communautaires, à la surveillance intelligente des parcs et à d’autres projets IoT impliquant des nœuds épars.

3.5 Surveillance agricole et rurale IoT

Pour les scénarios d’agriculture intelligente, tels que la surveillance des serres et la collecte des données environnementales des terres agricoles, cette boîte de conversion intègre des modules passerelle sans fil afin de recueillir les données provenant des capteurs de sol, des capteurs de température et d’humidité de l’air, ainsi que de l’état des équipements d’irrigation. Installée à l’intérieur des serres ou dans des armoires d’équipements protégées situées en bordure des exploitations agricoles, elle résiste à des conditions de travail à forte humidité lorsqu’elle est associée à des raccords de câble adaptés. Une antenne externe étend la couverture sans fil sur de vastes surfaces agricoles, permettant aux exploitants agricoles de réaliser une surveillance à distance de l’environnement et un contrôle automatisé des systèmes d’irrigation.

3.6 Solution de passerelle personnalisée pour intégrateurs de systèmes – support

Les intégrateurs de systèmes IoT et les développeurs de matériel peuvent utiliser cette boîte de conversion standardisée comme plateforme mécanique prête à l’emploi. Plutôt que d’investir des coûts élevés et de consacrer un long délai au développement d’un nouveau moule, ils peuvent intégrer leur propre carte électronique passerelle dans cette enceinte, aligner les indicateurs LED avec quatre conduits de lumière, connecter le circuit RF au port d’antenne externe, et finaliser rapidement leur produit passerelle. Cela réduit considérablement le cycle de R&D pour les projets de passerelles IoT personnalisées en petites et moyennes séries.

FAQ

Q1 : Cette boîte de conversion pour passerelle comprend-elle une carte de circuit interne pour la passerelle, une antenne et des raccords de câbles ? A1 : Cet article est l’ensemble de la boîte de conversion mécanique, comprenant le corps du boîtier, la base de fixation et quatre composants de lightpipe. La carte électronique imprimée (PCB) interne, l’antenne sans fil et les raccords de câbles ne sont PAS inclus. Les clients doivent acheter ou développer séparément des modules de circuit passerelle, des antennes et des accessoires de raccords de câbles, conformément aux exigences du projet. Toutes les interfaces réservées suivent les spécifications industrielles courantes afin de faciliter l’association avec les accessoires.

Q2 : Quelles bandes de fréquences sans fil sont prises en charge par l’interface d’antenne externe ? A2 : Le plot métallique de l’antenne constitue une interface mécanique réservée. La bande de fréquences prise en charge dépend de votre PCB passerelle interne intégré. Il est mécaniquement compatible avec des antennes externes fonctionnant dans les bandes 2,4 GHz, LoRa, SubGHz ISM et d’autres plages de fréquences sans fil IoT courantes. Veuillez vérifier les performances RF de votre circuit interne lors de la sélection d’une antenne externe.

Q3 : Quel est le degré de protection de cette boîte de conversion ? A3 : Le boîtier lui-même constitue une structure mécanique résistante aux poussières. Le niveau réel de protection contre les infiltrations du produit fini dépend des raccords de câbles, des accessoires d’étanchéité et de la qualité d’assemblage. Pour obtenir de meilleures performances anti-poussière, les utilisateurs doivent sélectionner des raccords de câbles adaptés à leurs dimensions et réaliser correctement l’assemblage étanche. Il est recommandé pour une installation en intérieur ou en extérieur abrité ; ne pas utiliser dans un environnement soumis à une pluie torrentielle directe sans mesures de protection supplémentaires.

Q4 : Puis-je ajuster les positions des quatre conduits de lumière ? A4 : Les positions des quatre conduits de lumière sont fixes sur le panneau supérieur du boîtier, conformément à la conception initiale du moule. Si la disposition des LED sur votre carte PCB diffère de celle des conduits de lumière, vous devez adapter la disposition des composants sur la carte PCB afin d’aligner les LED avec les conduits de lumière, ou contacter notre équipe technique pour un service de modification sur mesure du moule, disponible uniquement pour les commandes en grande quantité. Pour les petites séries, il est conseillé d’adapter la disposition PCB aux positions existantes des conduits de lumière afin de réduire les coûts.

Q5 : Quels types de câbles conviennent aux orifices filetés des presse-étoupes ? R5 : Les deux orifices d’entrée de câble adoptent un filetage industriel standard. Veuillez sélectionner des presse-étoupes standard compatibles avec cette norme de filetage, et choisir le modèle de presse-étoupe en fonction du diamètre extérieur réel de vos câbles d’alimentation et de signal. Évitez toute inadéquation entre la taille du presse-étoupe et celle du câble, car cela entraînerait une étanchéité insuffisante et un échec du dispositif de relâchement de contrainte.

Q6 : Ce dispositif peut-il être monté à l’intérieur d’armoires électriques industrielles ? R6 : Oui. Grâce à sa structure de base de fixation séparée, la boîte de conversion peut être fixée sur la plaque arrière ou sur la paroi intérieure d’une armoire électrique standard. Veillez à prévoir suffisamment d’espace libre à l’intérieur de votre armoire pour accueillir les dimensions globales de cette boîte. Assurez également un espace adéquat pour la dissipation thermique des modules passerelle internes après installation.

Q7 : Quel est le délai de livraison si je passe une commande en gros de cette boîte de conversion passerelle ? A7 : Les commandes de modèles standard en stock régulier peuvent être livrées dans le délai de production standard. Pour les exigences personnalisées concernant le boîtier, telles que la modification de sa couleur, l’ajustement du nombre de lightpipes ou la modification de la taille des filetages, les délais seront soumis aux ajustements du moule et au calendrier de production. Veuillez envoyer à notre équipe commerciale les spécifications techniques détaillées afin d’obtenir un devis officiel et une confirmation des délais.

Q8 : Un service d’échantillons est-il disponible pour cette boîte de conversion passerelle ? A8 : Oui. Nous fournissons des échantillons destinés à l’évaluation par le client et aux essais de prototypes. Le client doit assumer le coût des échantillons ainsi que les frais de transport. Une fois la vérification des échantillons effectuée, une commande officielle de production en série peut être organisée. Contactez notre service commercial pour demander des essais sur échantillons.
