Câble avec fiche aéronautique mâle à 4 broches vers connecteur circulaire femelle à 10 broches, longueur de câble personnalisable

Remarque importante : Les performances étanches IP65 à IP67 ne sont garanties que lorsque la bague de verrouillage filetée est complètement vissée et que le joint d’étanchéité en silicone est correctement comprimé. La douille femelle à 10 broches doit être solidement fixée sur le panneau de l’équipement, avec l’écrou de fixation et le joint installés en place. Ce câble de conversion est conçu pour la transmission de signaux multi-canaux et d’alimentation auxiliaire basse tension, et ne doit pas être utilisé dans des circuits principaux haute intensité. Une longueur personnalisée, une exigence de blindage ou une affectation de broches spéciale peuvent être soumises à des conditions de quantité minimale de commande. Veuillez confirmer la définition du schéma de brochage, la longueur du câble et le matériau de la gaine avant de passer commande. Ce faisceau convertit une interface aéronautique mâle à 4 broches en une douille aéronautique femelle à montage sur panneau à 10 broches, couramment utilisée dans les équipements de commande industrielle, la surveillance extérieure, les machines mécatroniques et les systèmes d’interconnexion spécialisés.

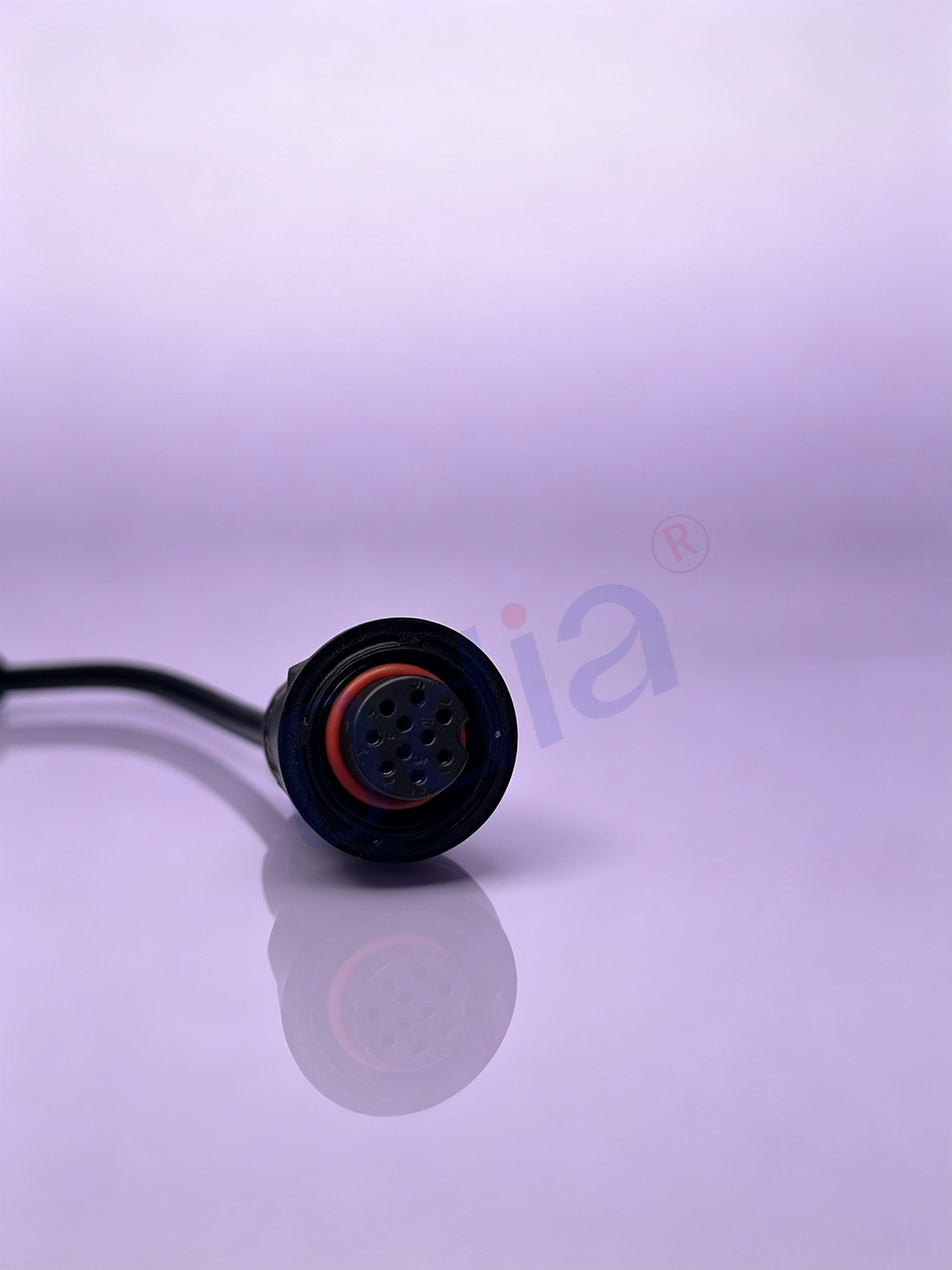

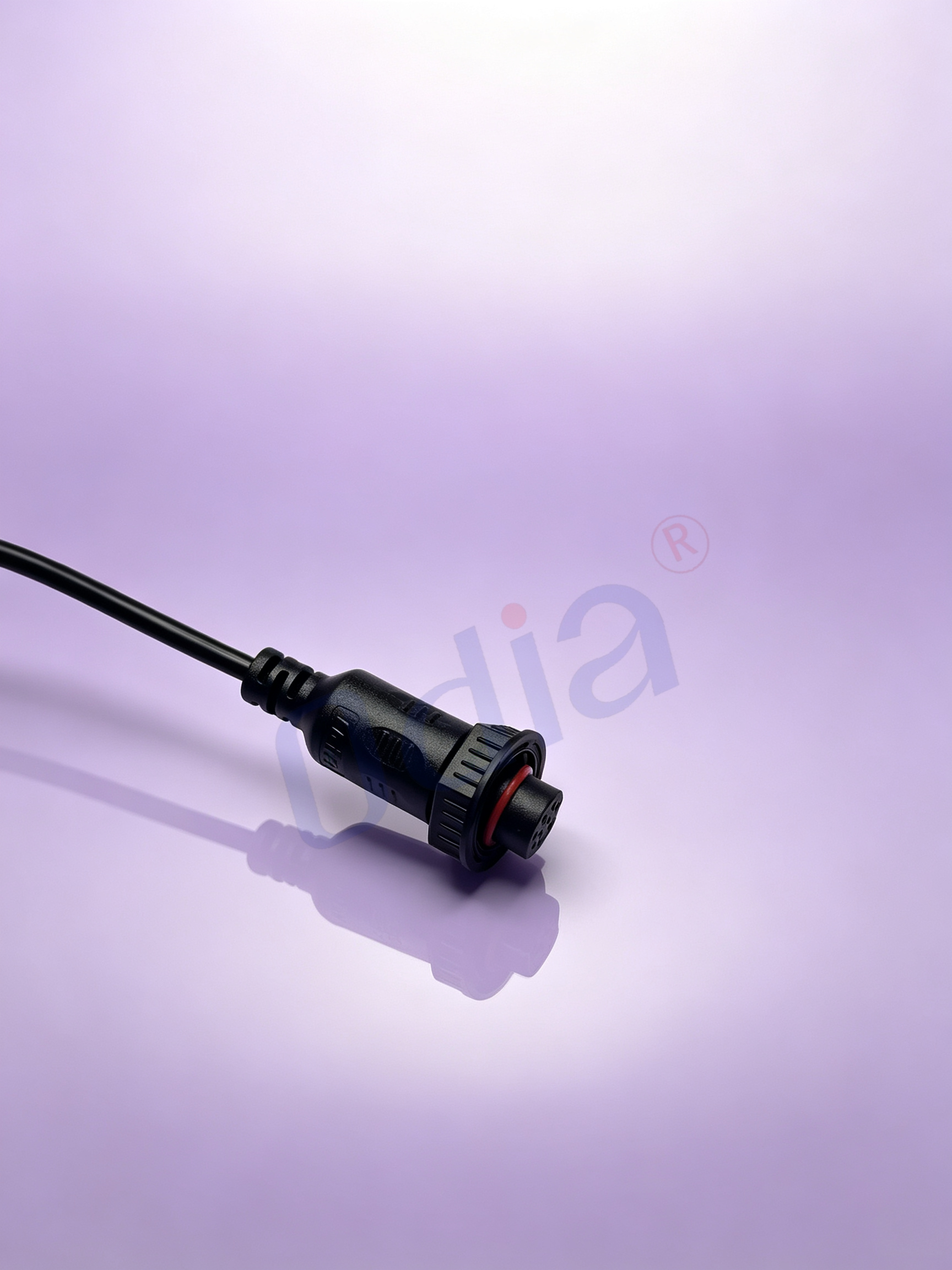

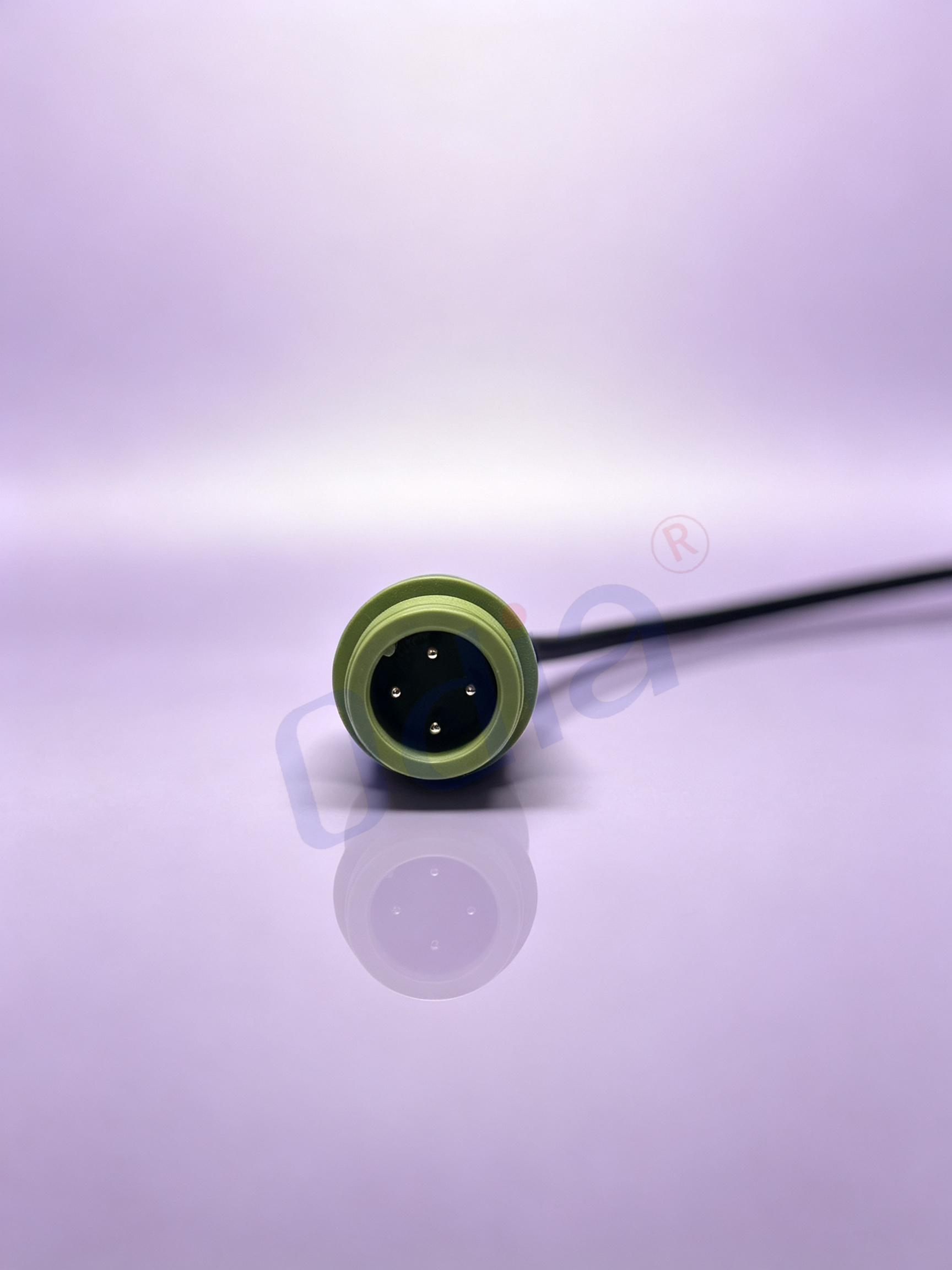

Ce câble de conversion monté en usine est équipé, à une extrémité, d’une prise circulaire aéronautique mâle à 4 broches et, à l’autre extrémité, d’une douille circulaire aéronautique femelle à montage sur panneau à 10 broches. La longueur totale du câble peut être entièrement personnalisée en fonction de la distance d’installation des équipements clients, de la disposition du câblage sur site et de l’espace disponible dans l’armoire. Il s’agit d’une solution prémontée éprouvée pour assurer la transition entre des interfaces circulaires aéronautiques comportant un nombre différent de broches, largement déployée dans les dispositifs de commande industrielle, les unités de surveillance extérieure sur site, les machines automatisées, les équipements auxiliaires liés aux nouvelles énergies ainsi que divers systèmes mécatroniques sur mesure.

Dans la pratique ingénierie réelle, de nombreux projets exigent une transition de signal entre une fiche aéronautique mâle à 4 broches et une douille aéronautique femelle à montage en tableau à 10 broches afin de relier différents modules fonctionnels situés à l’intérieur et à l’extérieur de l’armoire d’équipement. En l’absence de ce câble industriel préfabriqué, les clients doivent acheter séparément la fiche aéronautique mâle à 4 broches, la douille aéronautique femelle à montage en tableau à 10 broches et le câble multiconducteur, puis effectuer sur site l’ensemble des opérations de traitement : coupe des conducteurs, dénudage, sertissage ou brasage des cosses, assemblage des connecteurs, serrage des écrous, gestion de la protection contre les contraintes mécaniques (strain relief) ainsi que les tests de continuité et d’isolation. Le traitement manuel sur site engendre plusieurs risques potentiels pour la qualité. La qualité du brasage et du sertissage dépend fortement du niveau de compétence de l’opérateur ; les joints de soudure froids, les soudures virtuelles, les forces de sertissage insuffisantes et les cosses desserrées apparaissent fréquemment. Les câbles assemblés manuellement présentent souvent une protection contre les contraintes mécaniques insuffisante aux points d’entrée des câbles dans les connecteurs, ce qui entraîne la rupture des conducteurs internes sous l’effet de vibrations prolongées ou de pliages répétés. En outre, les faisceaux traités manuellement affichent une faible cohérence entre lots, des performances électriques instables et une faible efficacité d’assemblage, ce qui les rend inadaptés aux projets d’équipements destinés à une production de masse. Notre câble de conversion préassemblé et livré prêt à l’emploi élimine efficacement ces difficultés liées au câblage sur site.

Tout d’abord, la conversion d’interface aéronautique par nombre de broches transversales permet une interconnexion fiable entre différents ports. La fiche aéronautique mâle à 4 broches adopte une structure vissée avec boîtier renforcé vert ; après engagement complet du filetage, elle assure une connexion étroite avec la douille femelle associée, offrant d’excellentes performances anti-vibrations et anti-déconnexion pour les applications sur site. La douille aéronautique femelle à 10 broches est conçue pour un montage en travers de panneau. Une fois l’écrou de verrouillage et le joint d’étanchéité en silicone rouge installés et complètement serrés, elle atteint un niveau de protection IP65 à IP67 contre la poussière et l’eau pour les connexions traversantes murales d’armoires, empêchant ainsi la pénétration de poussière et d’éclaboussures d’eau à l’intérieur de l’équipement. Les contacts aux deux extrémités sont en alliage de cuivre plaqué or, assurant une faible résistance de contact, une résistance à l’oxydation et une transmission stable à long terme des signaux multi-canaux et de l’alimentation auxiliaire. L’opérateur n’a besoin que d’insérer la fiche et de la visser, sans aucune soudure secondaire, aucun sertissage ni aucun assemblage supplémentaire de composants.

Deuxièmement, l’assemblage en usine normalisé et les essais électriques complets garantissent des performances cohérentes et stables. Toutes les opérations de fabrication — y compris la coupe des câbles, le dénudage des conducteurs, la soudure ou la sertissage des cosses, le montage des connecteurs, le serrage des écrous et le renforcement anti-traction — sont réalisées dans le cadre d’un flux de production normalisé. Chaque câble fini subit une inspection qualité rigoureuse avant expédition, comprenant un test complet de continuité broche à broche, une détection multicanaux de courts-circuits, une vérification de la résistance d’isolement et une inspection visuelle de l’apparence, afin de garantir le bon fonctionnement de chaque voie conductrice, sans risque caché de circuit ouvert ou de court-circuit. Les clients reçoivent un produit fini « prêt à brancher », ce qui réduit considérablement la durée d’installation et de mise au point sur site, tout en évitant les pannes dues à des erreurs d’opération manuelle. L’agencement interne des câblages multicœurs optimise l’intégrité du signal et réduit les interférences de transmission.

Troisièmement, la personnalisation flexible multidimensionnelle répond aux exigences mécaniques et électriques diversifiées. En plus de la longueur totale du câble pouvant être choisie librement, un câble blindé est également disponible. La structure blindée réduit les interférences dues au bruit électromagnétique externe ; elle est fortement recommandée pour la transmission de signaux dans des environnements industriels à forte interférence électromagnétique (EMI). Deux matériaux d’enveloppe sont proposés : le PVC économique, adapté à une pose statique à l’intérieur d’un armoire ; l’enveloppe extérieure en PUR offre une excellente résistance aux huiles, aux basses températures, à l’usure et à la fatigue due aux flexions répétées, ce qui la rend adaptée au câblage sur site extérieur, dans des conditions de travail souillées par des huiles ou à basse température. Nous proposons une cartographie personnalisée des broches ainsi qu’un marquage personnalisé des étiquettes sur les câbles, afin de faciliter l’identification sur site et la maintenance après-vente. Nous acceptons aussi bien les commandes de petits lots de prototypes que les commandes de grande série destinées à des projets d’équipements en lot.

Quatrièmement, le harnais intégré monobloc optimise la nomenclature des composants (BOM) et réduit les points de défaillance intermédiaires. Ce câble de conversion complet remplace des composants discrets dispersés, élimine le besoin de modules adaptateurs intermédiaires supplémentaires, simplifie la liste d’achats du client ainsi que l’agencement du câblage des équipements. L’ensemble du câblage est soigné et normalisé, ce qui facilite la gestion de la qualité de l’ensemble de la machine et le dépannage sur site. La structure renforcée de protection contre les contraintes aux deux extrémités des connecteurs dissipe efficacement les forces de traction externes, empêchant ainsi la rupture des conducteurs internes causée par la traction ou les pliages répétés.

Cinquièmement, cela réduit les coûts globaux de fabrication et les risques de reprise pour les fabricants d’équipements. Les opérateurs sur site évitent plusieurs étapes manuelles complexes : découpe des câbles, dénudage des fils, sertissage ou brasage des cosses, assemblage des connecteurs aéronautiques, serrage des écrous et auto-inspection. La charge de travail d’assemblage est considérablement réduite, tandis que les variations de qualité liées aux différences de compétence entre opérateurs disparaissent. Il convient de souligner que la protection étanche certifiée IP ne peut être garantie que si les bagues filetées de verrouillage sont complètement vissées et si les joints d’étanchéité en silicone sont correctement installés et comprimés. Un verrouillage incorrect ou l’absence de joint entraîne une perte totale de la fonction d’étanchéité.

Liste récapitulative des avantages fondamentaux :

• Câble de conversion entre broches de comptage différent : fiche aéronautique mâle à 4 broches vers douille aéronautique femelle à montage mural à 10 broches
• Connecteurs aéronautiques à verrouillage par vis filetée avec joints d’étanchéité en silicone ; atteignent une protection IP65 à IP67 après verrouillage complet et compression correcte du joint, résistants aux vibrations et aux arrachements dans les applications sur site
• Contacts en alliage de cuivre plaqué or, faible résistance de contact, anti-oxydation, garantissant une transmission stable du signal et de l’alimentation auxiliaire
• Soudure, sertissage et assemblage réalisés en usine ; test électrique complet à 100 % avant livraison, fonctionnement immédiat
• Longueur totale du câble entièrement personnalisable ; blindé ou non blindé, gaine extérieure en PVC ou en PUR selon les environnements de travail
• Prise en charge d’une affectation personnalisée des broches et d’un marquage personnalisé du câble pour répondre aux exigences techniques spécifiques du projet
• Permet la transition entre interfaces circulaires aéronautiques à nombre de broches différent, simplifiant ainsi l’interconnexion entre modules
• Faisceau intégré monobloc réduisant les accessoires d’adaptation intermédiaires, optimisant la nomenclature (BOM) et diminuant les points de défaillance potentiels
• Conception renforcée de relâchement de contrainte aux deux extrémités améliorant la résistance à la traction et à la flexion, adaptée aux conditions de travail complexes sur site
• Matières premières conformes à la directive RoHS ; option sans halogène disponible pour les projets d’équipements industriels destinés à l’exportation mondiale.

Ce câble de conversion avec connecteur aéronautique mâle à 4 broches vers femelle à 10 broches est largement utilisé dans les équipements de commande industrielle, les systèmes de surveillance extérieure sur site, les machines automatisées, les dispositifs auxiliaires pour énergies nouvelles et les systèmes mécatroniques intégrés sur mesure.

1. Liaison traversante pour armoire de commande industrielle

L’équipement extérieur sur site utilise un connecteur aéronautique mâle à 4 broches ; ce faisceau traverse le panneau de l’armoire au moyen d’une douille femelle à montage sur panneau à 10 broches, assurant ainsi la transmission des signaux et de l’alimentation auxiliaire entre l’unité extérieure et le module de commande interne.

2. Équipement de surveillance extérieure sur site et d’acquisition de données

L’unité capteur de surveillance extérieure utilise un port aéronautique mâle à 4 broches ; du côté de l’armoire, une douille aéronautique femelle à montage sur panneau à 10 broches est employée. Ce câble de conversion fini assure une interconnexion étanche des signaux entre le nœud extérieur et l’hôte intérieur.

3. Machines automatisées et équipements d’automatisation non standard

Les machines d’automatisation à usage spécifique sont équipées, du côté de l’actionneur mobile, d’un connecteur mâle aéronautique à 4 broches ; la paroi de l’armoire de commande est dotée d’une douille femelle aéronautique à montage mural à 10 broches pour un raccordement étanche.

4. Équipements auxiliaires pour véhicules à énergie nouvelle

Les dispositifs de commande auxiliaires pour véhicules à énergie nouvelle nécessitent une transition étanche entre interfaces hétérogènes ; ce faisceau de conversion aéronautique transmet, à l’intérieur et à l’extérieur de l’enveloppe de l’équipement, des signaux de rétroaction multiplexés ainsi qu’une alimentation auxiliaire à faible intensité.

5. Système mécatronique à usage spécifique

Les systèmes mécatroniques intégrés sur mesure adoptent, entre sous-modules, des interfaces circulaires aéronautiques comportant un nombre variable de broches ; ce câble préfabriqué assure une interconnexion étanche fiable.

6. Phase de production pilote de prototypes et de R&D d’équipements

Pendant la phase de développement produit et de validation de prototype, le câble de conversion à longueur personnalisable permet aux ingénieurs de réaliser rapidement l’adaptation des interfaces et de réduire le cycle de débogage en R&D.

Q1 : Quelles conditions préalables sont requises pour atteindre une performance étanche IP65-IP67 ?
R1 : La performance étanche n'entre en vigueur que lorsque les bagues de verrouillage filetées sont complètement vissées et que les joints d'étanchéité en silicone sont correctement installés et comprimés. Pour la douille femelle à 10 broches, l’écrou de verrouillage et le joint doivent être montés sur le panneau. L’absence de joint ou un vissage incomplet des filetages entraîne la perte de la capacité d’étanchéité.

Q2 : Puis-je personnaliser la longueur totale du câble ? La correspondance broche-fil peut-elle être ajustée conformément au plan technique ?
R2 : Oui. Nous prenons en charge la personnalisation de la longueur totale du câble et la modification de l’affectation des broches selon vos spécifications. Des exigences entièrement personnalisées peuvent entraîner l’application d’une quantité minimale de commande ; veuillez consulter l’équipe commerciale lors de la passation de votre commande.

Q3 : Dois-je choisir un câble blindé ? Dans quelles situations le blindage est-il recommandé ?
A3 : La version blindée est en option. Il est fortement recommandé d’utiliser un câble blindé pour la transmission de signaux multi-canaux dans un environnement industriel soumis à de fortes interférences électromagnétiques. La version non blindée constitue une solution économique pour la transmission de signaux ordinaires et d’alimentation auxiliaire basse puissance.

Q4 : Quelle est la différence entre les gaines en PVC et en PUR, et comment choisir le matériau adapté ?
A4 : Le PVC convient à la pose statique en intérieur (dans des armoires), offrant un bon rapport coût-performance. La gaine en PUR assure une excellente résistance aux huiles, au froid, à l’usure et aux flexions, ce qui la rend adaptée au câblage extérieur sur site, ainsi qu’aux environnements soumis à une pollution par les huiles ou à des températures basses.

Q5 : Quel est le courant maximal par conducteur unique ? Ce câble peut-il être utilisé dans une boucle d’alimentation haute puissance ?
A5 : Chaque conducteur supporte un courant maximal de 5 A. Ce faisceau est conçu pour la transmission de signaux et l’alimentation auxiliaire à faible courant ; il n’est pas adapté aux circuits principaux d’alimentation haute intensité.

Q6 : Communication du signal anormale après l’installation ; quels sont les points de contrôle essentiels à suivre ?
R6 : Veuillez vérifier les éléments essentiels suivants : confirmer que les bagues de verrouillage filetées aux deux extrémités sont bien serrées ; s’assurer que les joints d’étanchéité ne sont ni manquants ni endommagés ; vérifier une nouvelle fois que la correspondance des broches (pin-out mapping) est conforme à la définition de l’équipement ; inspecter la gaine du câble pour détecter d’éventuelles rayures ou fissures. Remplacer le câble en cas de dommage physique.

Q7 : Ce produit comprend-il des connecteurs aéronautiques complémentaires (mating counterpart) ?
R7 : Seul ce câble de conversion fini est fourni. Les connecteurs complémentaires (mating counterpart) ne sont pas inclus dans l’emballage ; les clients doivent acheter les accessoires compatibles conformément à la conception de leur projet.

Q8 : Une commande échantillon en petite série est-elle possible ? Existe-t-il une quantité minimale de commande pour des spécifications personnalisées ?
R8 : Des échantillons aux spécifications standard sont disponibles. Pour des longueurs entièrement personnalisées, des affectations de broches spéciales et des exigences particulières en matière de matériaux, une quantité minimale de commande peut s’appliquer ; veuillez consulter notre service commercial.

Q9 : Quelle est la plage de température de fonctionnement de cet ensemble de câbles ?
R9 : Gaine en PVC : -20 ℃ à +80 ℃ ; gaine en PUR : -40 ℃ à +85 ℃. Veuillez sélectionner le matériau de gaine adapté en fonction de la température ambiante réelle sur site.

Q10 : Un matériau sans halogène peut-il être fourni pour les projets destinés à l’exportation ?
R10 : Oui, une option de matière première sans halogène peut être fournie sur demande afin de satisfaire les normes internationales d’achat liées à la protection de l’environnement pour les équipements exportés à l’étranger.

Merci d’avoir pris connaissance de la documentation produit relative au câble connecteur circulaire aviation, fiche mâle à 4 broches vers douille femelle à 10 broches, avec longueur de câble personnalisable. Notre entreprise se spécialise dans la recherche et le développement, la conception et la fabrication de faisceaux de connecteurs circulaires aviation, de câbles de conversion entre comptes de broches distincts, d’ensembles de câblage aviation pour montage sur panneau, d’ensembles de câbles industriels sur mesure ainsi que de diverses solutions d’interconnexion non standard. Nos produits sont largement fournis aux secteurs de l’automatisation industrielle, de la surveillance en extérieur, des équipements de soutien aux énergies nouvelles et des équipements mécatroniques.

Nous proposons des assemblages de câbles standards prêts à l’emploi, tout en offrant des services complets sur mesure : longueur totale du câble personnalisable, option blindé ou non blindé, matière de gaine (PVC, PUR ou sans halogène), affectation personnalisée des broches et marquage personnalisé des étiquettes sur les câbles.

Si vous avez besoin de conseils techniques concernant la confirmation des paramètres, les exigences relatives à un faisceau personnalisé, une demande d’échantillon d’essai, un devis pour une commande en gros ou le développement d’une solution d’interconnexion axée sur un projet, veuillez contacter notre équipe commerciale et technique.

Notre gamme complète de produits comprend des harnais capteurs M10/M12, des faisceaux de câbles avec connecteurs aéronautiques aux multiples spécifications, des harnais de conversion d’interfaces croisées, des harnais de câblage à répartition multibranche ainsi que tous types de harnais de câblage personnalisés non standard. Nous assurons les essais sur petits lots, les livraisons en production de grande série et le développement sur mesure ciblé par projet.

Veuillez nous transmettre votre demande en précisant le modèle du produit, la longueur requise du câble, d’éventuelles exigences particulières en matière de brochage, la quantité commandée, l’environnement d’application et toute autre spécification technique particulière. Notre équipe commerciale et technique qualifiée vous répondra sans délai et vous fournira des recommandations techniques ciblées ainsi qu’un devis commercial officiel.
