Conector tipo aviación M18 para montaje en panel (macho con bloqueo frontal, hembra con bloqueo trasero), con tuerca de bloqueo y junta estanca

Esta serie de conectores aéreos para montaje en panel M18 adopta la especificación estandarizada de rosca M18, con estructuras de bloqueo diferenciadas en la parte frontal y trasera para las piezas macho y hembra. Todos los parámetros eléctricos, mecánicos y ambientales se someten a pruebas rigurosas para cumplir con los estándares industriales de aplicación. Las especificaciones técnicas detalladas son las siguientes:

En cuanto a los parámetros estructurales, el diseño de cierre frontal macho emplea un sistema de enganche externo y bloqueo roscado, lo que no está limitado por el espacio interno del armario y resulta adecuado para equipos con estructura interna compacta; el cierre trasero hembra utiliza una tuerca interna, manteniendo la superficie del panel del equipo plana y sin juntas, evitando estructuras sobresalientes que afecten el ensamblaje y la apariencia del equipo. La junta estanca de silicona de alta elasticidad emparejada presenta excelente resistencia a la compresión y a la oxidación, lo que permite mantener un rendimiento de sellado estable en entornos de alternancia prolongada entre altas y bajas temperaturas, sin endurecimiento, deformación ni fallo por envejecimiento. Todas las especificaciones de clavijas adoptan un tamaño uniforme de montaje M18, lo que posibilita una abertura universal en el panel y una sustitución sencilla de modelos, reduciendo considerablemente los costes de diseño del equipo y de fabricación de moldes.

2.1 Estructura de cierre frontal y trasero asimétrica exclusiva, alta adaptabilidad

La ventaja más destacada de este conector aeronáutico M18 es su diseño de bloqueo diferenciado: bloqueo frontal en el macho y bloqueo trasero en la hembra, lo que supera la limitación del método tradicional de bloqueo único. El conector macho se fija mediante bloqueo frontal, permitiendo una ubicación y fijación rápidas desde el exterior del panel, sin necesidad de reservar espacio operativo en el interior del equipo; esto se adapta perfectamente a estructuras internas compactas y altamente integradas. La receptáculo hembra emplea una instalación con bloqueo trasero, fijada mediante una tuerca de bloqueo interna, lo que mantiene la superficie exterior del panel lisa y ordenada, evitando eficazmente la acumulación de polvo y los arañazos estructurales causados por elementos salientes. Este modo mixto de bloqueo resuelve la contradicción entre la limitación del espacio interno y los requisitos estéticos externos, siendo adecuado para diversos paneles de equipos industriales, tanto personalizados como estandarizados.

2.2 Juego completo de accesorios estándar: instalación fácil y eficiente

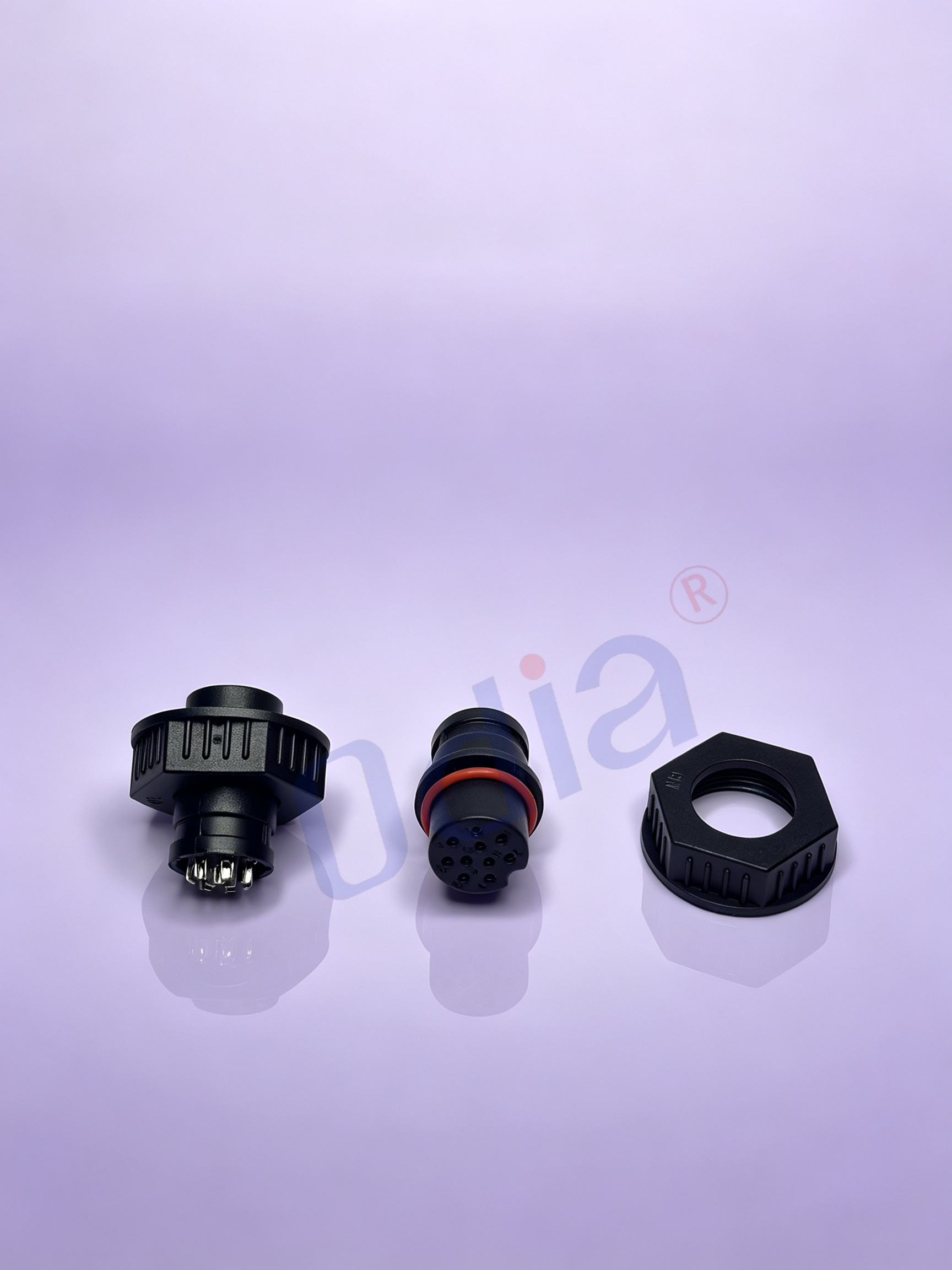

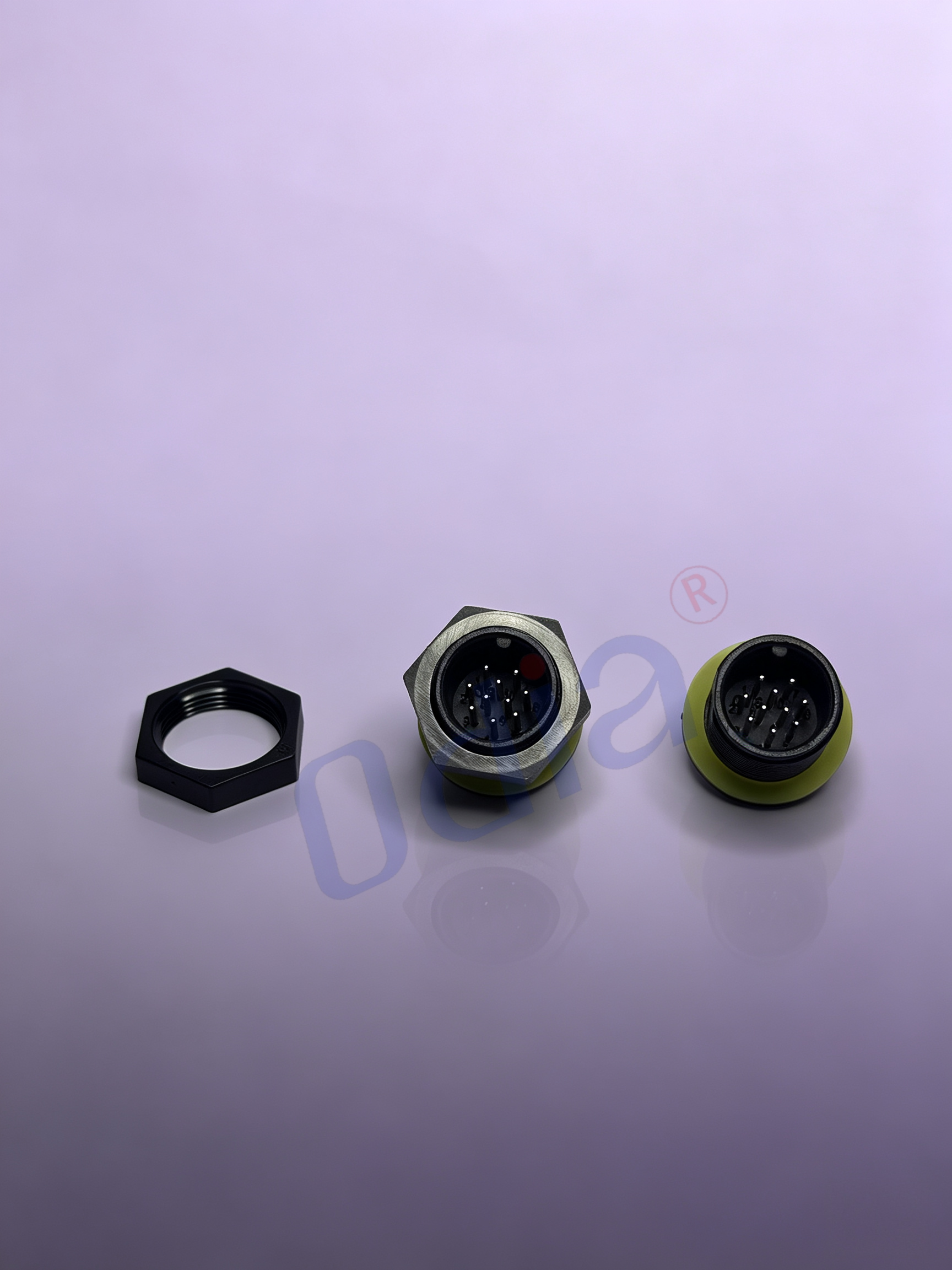

Cada conjunto de conectores aeronáuticos con montaje en panel M18 incluye, como accesorios estándar, una tuerca de bloqueo M18 original y una junta estanca al agua; por lo tanto, los clientes no necesitan adquirir accesorios adicionales, lo que simplifica los procedimientos de adquisición y reduce los costos de gestión de piezas de repuesto. La estructura de bloqueo frontal de la cabeza macho simplifica el proceso de instalación in situ, permitiendo una penetración y fijación en una sola operación; la estructura de bloqueo trasero de la cabeza hembra incorpora una rosca de ajuste de alta precisión, que ofrece una fuerza de fijación uniforme y resistencia al deslizamiento. El proceso de ensamblaje no requiere herramientas especializadas, lo que mejora notablemente la eficiencia de cableado y ensamblaje in situ para los fabricantes de equipos, además de facilitar el mantenimiento y sustitución posteriores del equipo.

2.3 Estanqueidad contra agua y polvo IP67, resistente a entornos severos

Al cooperar con la estructura de bloqueo de precisión, la junta estanca de silicona de alta calidad forma un sistema de sellado completamente cerrado entre el conector y el panel del equipo. Una vez que las partes macho y hembra se acoplan y bloquean por completo, el producto alcanza el grado de protección industrial IP67, lo que permite resistir eficazmente salpicaduras de lluvia, inmersión en agua, polvo industrial, niebla de aceite, aire húmedo y erosión por gases corrosivos. Tanto en condiciones climáticas exteriores con lluvia o nieve como en entornos industriales polvorientos y húmedos, evita cortocircuitos, oxidación de los pines, interrupciones de señal y fallos de alimentación causados por la intrusión de humedad y polvo, garantizando así el funcionamiento estable a largo plazo de los circuitos de conexión del equipo.

2.4 Rendimiento eléctrico estable y larga vida útil mecánica

Los contactos del conector están fabricados con bronce fosforoso y latón de alta precisión, con mecanizado preciso y buena elasticidad. La superficie chapada en oro o estaño reduce eficazmente la resistencia de contacto, previene la oxidación y la corrosión, y mantiene un rendimiento conductor estable durante vibraciones prolongadas y conexiones/desconexiones frecuentes. El producto soporta amplios cambios de temperatura, desde entornos gélidos a -40 °C hasta entornos de trabajo a alta temperatura de +85 °C, con una elevada estabilidad térmica. La estructura roscada optimizada ofrece excelentes capacidades anti-aflojamiento y anti-vibración, por lo que no se afloja ni se desprende debido a las vibraciones generadas por el funcionamiento del equipo, los golpes durante el transporte o los impactos mecánicos. Su vida útil mecánica supera las 500 conexiones/desconexiones, cumpliendo así las necesidades de uso continuo a largo plazo de los equipos industriales.

2.5 Configuraciones diversificadas y soporte personalizado

Esta serie de conectores aeronáuticos M18 admite múltiples especificaciones de número de pines, desde 2 pines hasta 12 pines, cubriendo escenarios de transmisión de energía y de señales. Ofrece modelos blindados y no blindados para su selección: el modelo blindado puede aislar eficazmente las interferencias electromagnéticas externas y evitar la fuga de señales internas, lo que lo hace adecuado para equipos de transmisión de señales débiles de alta precisión; el modelo no blindado es rentable y satisface las necesidades convencionales de conexión de energía. Admite dos métodos de soldadura: soldadura en placa de circuito impreso (PCB) y soldadura en cable, adaptándose así a distintas estructuras de cableado de equipos. Asimismo, ofrecemos servicios personalizados para longitudes especiales de rosca, dureza de arandelas, disposición de pines y recubrimiento superficial, con el fin de satisfacer las necesidades diferenciadas de diversos proyectos de equipos no estándar.

2.6 Seguro y respetuoso con el medio ambiente; apto para exportación mundial

Todos los materiales primarios del producto son respetuosos con el medio ambiente, cumplen con las normas europeas de protección ambiental RoHS y REACH, son no tóxicos y libres de contaminación, y pueden exportarse a mercados globales como Europa, América y el sudeste asiático. La carcasa aislante utiliza materiales ignífugos UL94-V0, que ofrecen una excelente resistencia al fuego y a altas temperaturas, evitando eficazmente los riesgos de incendio en los circuitos causados por cortocircuitos en los equipos. Todo el proceso productivo se lleva a cabo estrictamente conforme al sistema de gestión de calidad ISO9001, con múltiples procedimientos de inspección de calidad, incluidas la inspección de materiales entrantes, las pruebas de productos semielaborados y la inspección muestral de productos terminados, lo que permite controlar eficazmente la calidad del producto y reducir la tasa de fallos posventa.

Gracias a su exclusiva estructura de bloqueo mixto frontal y trasero, su elevado rendimiento de protección IP67 y su estable rendimiento eléctrico, nuestros conectores aeronáuticos de montaje en panel M18 se utilizan ampliamente en diversos campos como la automatización industrial, los equipos inteligentes, la vigilancia exterior, las nuevas energías, los instrumentos médicos y los equipos de transporte, convirtiéndose así en la solución de conexión preferida para escenarios complejos de instalación en paneles.

3.1 Equipos de automatización industrial

Se utiliza ampliamente en líneas de producción automatizadas, equipos de control servo, robots industriales y bancos de pruebas automatizados. El diseño de bloqueo frontal macho se adapta a la estructura interna compacta de los equipos de automatización, mientras que el bloqueo trasero hembra garantiza una superficie plana del panel, lo que facilita el ensamblaje del equipo y la disposición de los cables. Su resistencia a las vibraciones y su estanqueidad al polvo permiten adaptarse a entornos de trabajo con vibraciones prolongadas y polvorientos, asegurando una transmisión estable de las señales de control y de la alimentación eléctrica del equipo.

3.2 Equipamiento de vigilancia exterior y terminales inteligentes

Adecuado para cajas de vigilancia exterior, estaciones de vigilancia ambiental, terminales inteligentes de control de farolas y equipos de detección en campo. Su grado de protección IP67 contra el agua y el polvo resiste la lluvia, la nieve, la escarcha y la erosión por polvo en exteriores. Su estructura de bloqueo estable evita aflojamientos causados por el viento y las vibraciones exteriores, garantizando así un funcionamiento estable a largo plazo de los circuitos de conexión de los equipos exteriores y reduciendo la frecuencia de mantenimiento de dichos equipos.

3.3 Equipamiento para energías nuevas y energía eléctrica

Aplicable a equipos pequeños de almacenamiento de energía, equipos de suministro eléctrico distribuido, módulos auxiliares de control para energías nuevas e interfaces de señal en cajas de distribución eléctrica. Permite una transmisión estable combinada de energía y señal, y su estructura impermeable evita eficazmente que el rocío y las salpicaduras de agua penetren en la caja eléctrica, previniendo cortocircuitos y fallos del equipo, lo que mejora la seguridad y estabilidad del funcionamiento de los equipos para energías nuevas.

3.4 Instrumentos médicos y de ensayo de precisión

Utilizados en equipos de ensayo médico no implantables, instrumentos de precisión de laboratorio y equipos analíticos de detección. El producto presenta baja resistencia de contacto, transmisión estable de señales y materiales ecológicos y no tóxicos, cumpliendo así con las normas de seguridad aplicables a instrumentos médicos y de precisión. Su estructura de montaje plana evita interferencias estructurales y garantiza el funcionamiento preciso de los equipos de ensayo.

3.5 Equipos de transporte y maquinaria de ingeniería

Adecuados para módulos de control integrados en vehículos, accesorios electrónicos para maquinaria de ingeniería y equipos de control inteligente para maquinaria agrícola. Su excelente rendimiento antivibración y antidesconexión resiste las vibraciones por impacto generadas durante la conducción del vehículo y el funcionamiento mecánico, evitando interrupciones de señal y desconexiones de alimentación causadas por el aflojamiento de los conectores, lo que mejora la fiabilidad operativa de los equipos de ingeniería móviles.

3.6 Equipos inteligentes de seguridad y comunicación

Ampliamente utilizados en armarios de seguridad para control de acceso, terminales de comunicación exteriores y equipos de distribución de energía para vigilancia. El modelo blindado puede resistir eficazmente las interferencias electromagnéticas en entornos eléctricos complejos, garantizar una transmisión de señal clara y estable, y resolver el problema de distorsión e interrupción de la señal que presentan los conectores tradicionales en entornos donde varios equipos funcionan simultáneamente.

Para ayudar a los clientes a comprender y utilizar correctamente nuestros conectores aéreos M18 con bloqueo frontal y trasero, hemos recopilado las preguntas más frecuentes junto con sus respuestas profesionales como referencia:

P1: ¿Cuál es la diferencia entre este producto y los conectores aéreos M18 convencionales?

A1: A diferencia de la estructura de bloqueo frontal o trasero unificada de los conectores convencionales, nuestro producto adopta un diseño diferenciado: bloqueo frontal macho + bloqueo trasero hembra. La cabeza macho se bloquea desde el exterior del panel, sin necesidad de espacio interno; la cabeza hembra se bloquea desde el interior del panel, manteniendo la superficie exterior del panel plana. Esta estructura resuelve las dificultades de instalación en equipos con espacio interno limitado y altos requisitos estéticos, ofreciendo una mayor adaptabilidad a distintos escenarios.

P2: ¿Los productos incluyen tuercas de bloqueo y juntas estancas al agua?

R2: Sí. Todos los conjuntos completos de conectores aeronáuticos para montaje en panel M18 incluyen, como estándar, las correspondientes tuercas de bloqueo M18 y juntas estancas al agua de alta elasticidad, listas para instalar y usar directamente tras su recepción, sin necesidad de adquisición adicional. También ofrecemos la venta por separado de accesorios de repuesto, como tuercas de bloqueo y juntas.

P3: ¿Qué tamaño de orificio en el panel se requiere para la instalación?

A3: El diámetro estándar recomendado para el orificio de corte en el panel es de Φ18,2 mm, lo que es compatible con todas las especificaciones de número de pines de esta serie. La tuerca de bloqueo estándar es adecuada para espesores de panel de 1 a 6 mm. Para paneles especialmente gruesos, podemos personalizar tuercas de bloqueo con rosca alargada para satisfacer las necesidades de instalación.

P5: ¿Cuándo se logra el rendimiento impermeable IP67?

R5: El grado de protección IP67 es válido únicamente cuando los conectores macho y hembra están completamente acoplados y bloqueados, y la tuerca de bloqueo comprime firmemente la junta estanca contra la superficie del panel. Cuando el conector se encuentra en estado no acoplado, no se puede garantizar la función impermeable; por lo tanto, es necesario asegurar un bloqueo completo tras la instalación del cableado.

P6: ¿Puede este conector transmitir tanto energía como señales?

A5: Absolutamente. Esta serie de conectores admite tanto la transmisión de energía como la transmisión de señales débiles. Para la conexión de energía de alta corriente, siga la norma de reducción de corriente en entornos de alta temperatura; para la transmisión de señales de alta precisión, se recomienda elegir el modelo blindado para evitar interferencias electromagnéticas y garantizar la estabilidad de la señal.

P7: ¿Ofrecen personalización de productos?

R7: Ofrecemos servicios integrales de personalización OEM/ODM. Admitimos la disposición personalizada de pines, la longitud de rosca, la especificación de juntas, el recubrimiento de contactos y estructuras especiales de carcasa. Los clientes pueden proporcionar planos o requisitos funcionales, y nuestro equipo de ingeniería realizará una evaluación técnica profesional y propondrá soluciones personalizadas en un plazo máximo de 24 horas.

P8: ¿Qué certificaciones e informes de ensayo pueden facilitarse?

A7: Podemos proporcionar la certificación del sistema de calidad ISO 9001, así como informes de ensayos ambientales RoHS y REACH. Para certificaciones especiales, como UL, podemos solicitar la certificación específica según los requisitos del pedido del cliente, con el fin de cumplir con los estándares globales de acceso al mercado.

P8: ¿Qué se debe tener en cuenta durante la instalación?

A8: Primero, no apriete en exceso la tuerca de bloqueo para evitar daños en las roscas y deformación por compresión permanente de la junta estanca; segundo, asegúrese de que la junta se instale entre el hombro del conector y el panel, para evitar una instalación incorrecta que afecte el efecto de sellado; tercero, confirme que las posiciones de bloqueo macho y hembra estén correctamente alineadas, a fin de evitar un mal contacto causado por un bloqueo incompleto.

Somos un fabricante profesional especializado en I+D, producción y ventas de conectores circulares industriales, enchufes aeronáuticos, conectores resistentes al agua y productos complementarios de arneses de cableado. Con años de experiencia en producción y un equipo técnico especializado, nos comprometemos a ofrecer a nuestros clientes globales soluciones de conectores de alta calidad y alta fiabilidad, así como servicios integrales de soporte.

Nuestros conectores aeronáuticos para montaje en panel con bloqueo frontal y trasero M18 ofrecen una calidad estable, especificaciones completas y precios razonables, y se exportan a Europa, América, el sudeste asiático, Oriente Medio y otras regiones, obteniendo la confianza y elogios sostenidos de los clientes. No solo proporcionamos productos estándar listos para usar, sino que también ofrecemos servicios personalizados según los parámetros del equipo y los requisitos de instalación del cliente.

Si necesita planos de dimensiones del producto, modelos 3D, pruebas de muestras, cotizaciones para pedidos al por mayor, consultas sobre parámetros técnicos o integración de soluciones personalizadas, no dude en contactar a nuestro equipo profesional de ventas. Responderemos a su consulta dentro de las 24 horas, proporcionaremos una cotización precisa y orientación técnica profesional, y resolveremos eficientemente los problemas relacionados con la selección e instalación del producto.

Damoss sinceramente la bienvenida a clientes de todo el mundo para negociar cooperación, apoyamos pedidos personalizados OEM y ODM, y creamos relaciones colaborativas a largo plazo basadas en beneficios mutuos.
