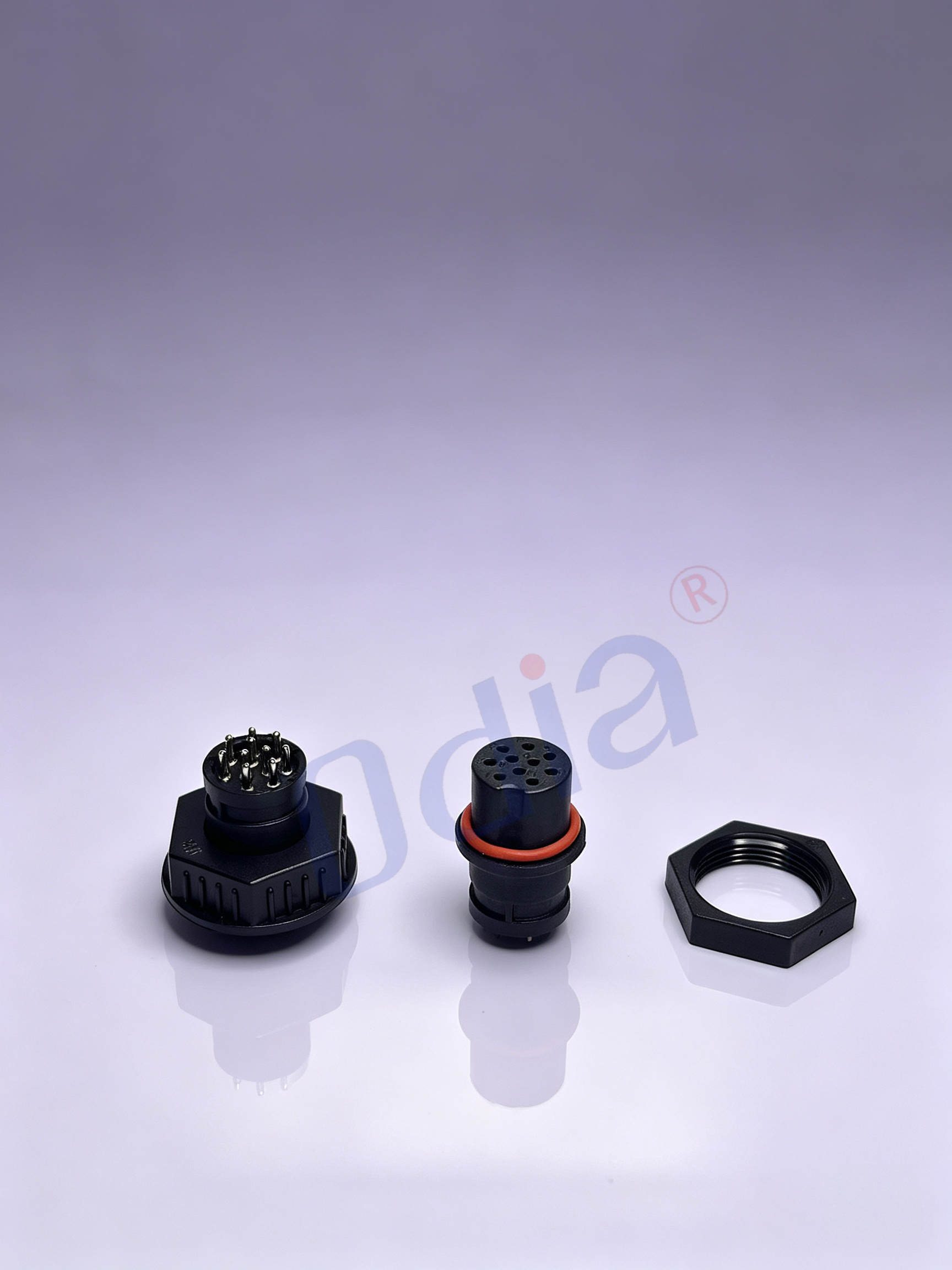

M18 Paneelmonteerde Lugvaartkoppelaar (Manlik voorvergrendeling, Vroulik agtervergrendeling) met Vergrendelingmoer en Waterdigte Pakking

Hierdie M18 paneelmonteer-lugvaartkonnektorreeks gebruik die gestandaardiseerde M18-draadspesifikasie, met verskillende voor- en agtervergrendelingskonstruksies vir manlike en vroulike koppe. Alle elektriese, meganiese en omgewingsparameters word streng getoets om aan industriele toepassingsstandaarde te voldoen. Die besonderhede van die tegniese spesifikasies is soos volg:

Wat strukturele parameters betref, maak die manlike voorste slotontwerp gebruik van buiteruimte-klap en draadvasmaak, wat nie beperk word deur interne kasruimte nie en geskik is vir toerusting met 'n kompakte interne struktuur; die vroulike agterste slot maak gebruik van interne moervasmaak, wat die toerusting se paneeloppervlak vlak en naadloos behou, en uitstaande strukture wat toerustingmontasie en voorkoms kan beïnvloed, vermy. Die gepaarde hoë-elastiese silikoonwaterdigte pakking het uitstekende saamdrukweerstand en oueringsbestandheid, wat stabiele sealprestasie in langtermyn hoë- en lae-temperatuurwisselomgewings kan handhaaf, sonder verharding, vervorming of oueringsmislukking. Alle pen-spesifikasies maak gebruik van 'n gestandaardiseerde M18-monteringsgrootte, wat universele paneelopening en gerieflike modelvervanging moontlik maak, en toerustingontwerp- en matrijsopeningkoste aansienlik verminder.

2.1 Unieke asimmetriese voor- en agterslotstruktuur, sterk aanpasbaarheid

Die mees opvallende voordeel van hierdie M18 lugvaartkonnektor is die verskillende sluitontwerp met ‘n manlike voorste slot en ‘n vroulike agterste slot, wat die beperking van die tradisionele enkel-sluitmetode oorkom. Die manlike stuk word deur ‘n voorste slot vasgehou, wat vinnige posisionering en sluiting van buite die paneel moontlik maak; daar is geen behoefte aan ‘n bedryfsruimte binne-in die toestel nie, wat dit perfek vir saamgepers en hoogs geïntegreerde binne-toestelstrukture maak. Die vroulike ontvanger gebruik ‘n agterste sluitinstallasie wat deur ‘n interne sluitmoer vasgehou word, sodat die buitepaneel glad en netjies bly en stofophoping sowel as strukturele krasse wat deur uitstaande dele veroorsaak word, doeltreffend vermy word. Hierdie gemengde sluitmetode los die installasieteenstrydigheid tussen beperkte binne-ruimte en buite-verskyningvereistes op en is geskik vir verskeie aangepaste sowel as gestandaardiseerde nywerheidstoestelpanele.

2.2 Volledige stel standaardtoebehore, maklike en doeltreffende installasie

Elke M18-paneelmonteerbare lugvaartkonnektorstel word gestandaardiseer met die oorspronklike, bypassende M18-veerlas en waterdigte pakking as standaardtoebehore, wat beteken dat kliënte nie addisionele toebehore hoef te koop nie; dit vereenvoudig die aankoopprosedures en verminder die koste vir die bestuur van vervangstukke. Die voorste vergrendelingsstruktuur van die manlike kop vereenvoudig die installasieproses ter plasing deur eenmalige deurdringing en vergrendeling te bewerkstellig; die agterste vergrendelingsstruktuur van die vroulike kop is toegerus met ’n hoëpresisie-bypassende draad wat ’n eenvormige vergrendelingskrag het en nie maklik gly nie. Die monteringsproses vereis geen professionele gereedskap nie, wat die doeltreffendheid van bedrading en montering ter plasing deur toestelvervaardigers grootliks verbeter, en dit maak latere onderhoud en vervanging van toestelle gerieflik.

2.3 IP67-waterdig en stofdig-seël, weerstand teen streng omgewings

Deur saam te werk met die presisie-uitskakelstruktuur, vorm die hoë gehalte silikoon waterdigte pakking 'n volledig geslote versegelingsstelsel tussen die koppelaar en die toestelpaneel. Nadat die manlike en vroulike koppe volledig aan mekaar gekoppel en vasgeskakel is, bereik die produk die IP67-industriële beskermingsgraad, wat effektief teen reënsproei, wateronderdompeling, industriële stof, olneweë, vogtige lug en korrosiewe gasagtige erosie kan weerstaan. Of dit nou buite-omstandighede met reën en sneeu of 'n stoffige en vogtige industriële werkswinkelomgewing is, kan dit stroombaan kortsluitings, penoksidasie, seinonderbrekings en kraguitval wat deur vog- en stofinvasie veroorsaak word, voorkom en sodoende die langtermyn stabiele werking van toestelverbindingsstroombane verseker.

2.4 Stabiele elektriese prestasie & lang meganiese lewensduur

Die verbindingskontakte is vervaardig uit hoë-presisie-fosforbrons- en messingmateriale, met presiese bewerking en goeie veerkragsvermoë. Die goud- of tinbeplating van die oppervlak verminder effektief die kontakweerstand, voorkom oksidasie en roes, en handhaaf stabiele geleidende prestasie tydens langdurige vibrasie sowel as gereelde in- en uitsteek van die verbinding. Die produk kan wye temperatuurveranderings weerstaan, van ’n -40°C-koue omgewing tot ’n +85°C-hoëtemperatuur-werkomgewing, met uitstekende termiese stabiliteit. Die geoptimaliseerde skroefvergrendelingsstruktuur het uitstekende anti-lus- en anti-vibrasievermoë, wat beteken dat dit nie losraak of afval nie as gevolg van vibrasie tydens apparatuurgebruik, vervoerstoot of meganiese impak nie. Die meganiese leeftyd beloop meer as 500 in- en uitsteek-siklusse, wat aan die behoeftes van langtermyn, voortdurende gebruik in industriële toerusting voldoen.

2.5 Geduifferensieerde konfigurasies en aangepaste ondersteuning

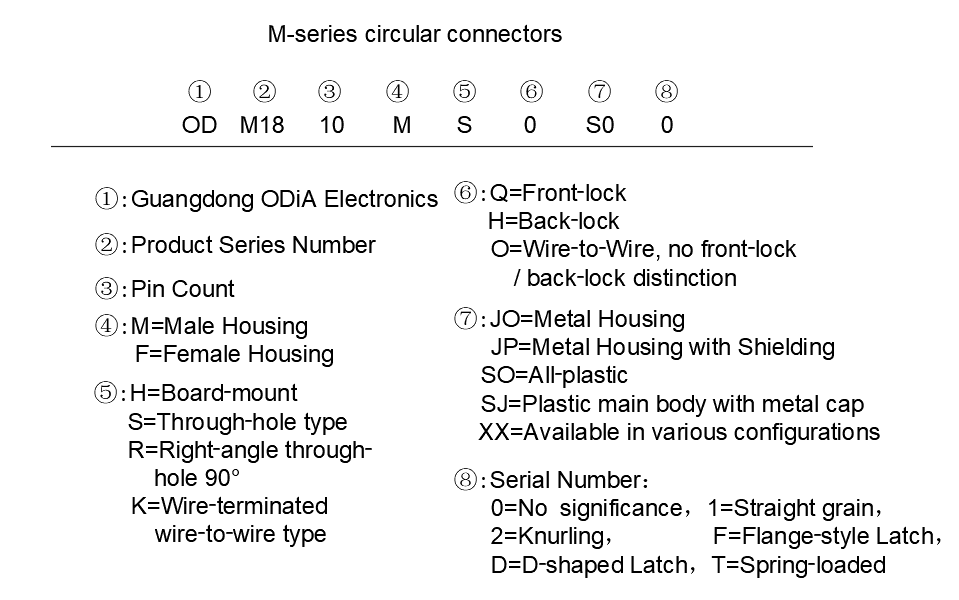

Hierdie M18-lugvaartkonnektorreeks ondersteun verskeie pen-aantalspesifikasies van 2Pen tot 12Pen, wat krag-oordrag- en sein-oordragtoepassings dek. Dit bied geskermde en nie-geskermde modelle vir keuse: die geskermde model kan eksterne elektromagnetiese steuring doeltreffend isoleer en interne seinlekking voorkom, wat dit geskik maak vir hoë-presisie swak-sein-oordragtoestelle; die nie-geskermde model is koste-effektief en voldoen aan konvensionele kragverbindingvereistes. Dit ondersteun twee lasmetodes, naamlik PCB-bordlas en kabel-las, om aan verskillende toestelbedradingstrukture aan te pas. Terselfdertyd bied ons gepersonaliseerde aanpassingsdiens vir spesiale draadlengte, pakkinghardheid, penrangskikking en oppervlakplatering om aan die gedifferensieerde vereistes van verskeie nie-standaardtoestelprojekte te voldoen.

2.6 Veilig & omgewingsvriendelik, wereldwye uitvoer gekwalifiseer

Alle grondstowwe van die produk is omgewingsvriendelik, voldoen aan die EU RoHS- en REACH-omgewingsbeskermingsstandaarde, nie-toxisch en vry van besoedeling, en kan na wêreldmarkte soos Europa, Amerika en Suid-Oos-Asië uitgevoer word. Die isolerende dop maak gebruik van UL94-V0 brandvertragende materiale wat goeie brandvertragende eienskappe en hoë temperatuurweerstand het, wat effektief kringbrandgevaar as gevolg van toestel kortsluiting voorkom. Die hele vervaardigingsproses word streng volgens die ISO9001-kwaliteitsbestuurstelsel uitgevoer, met verskeie gehalte-inspeksieprosedures wat insluit inkomende materiaalinspeksie, halfgevorderde produktoetse en steekproefinspeksie van finale produkte, wat effektief produkgehanteer en die naverkoopmislukkingskoers verminder.

Deur die unieke voor- en agtergemengde vergrendelingsstruktuur, IP67-hoë beskermingsprestasie en stabiele elektriese prestasie, word ons M18 paneelmonteer-lugvaartkonnektors wydverspreid in verskeie velde soos industriële outomatisering, intelligente toerusting, buitemonitering, nuwe energie, mediese instrumente en vervoertoerusting gebruik, en dit het die verkose verbindingsoplossing vir ingewikkelde paneelinstallasiescenario’s geword.

3.1 Industriële outomatiseringstoerusting

Dit word wydverspreid in outomatiese vervaardigingslyne, servo-beheertoerusting, industriële robots en outomatiese toetsgeregte gebruik. Die manlike voorvergrendelingsontwerp pas by die saamgeperste binne-struktuur van outomatiese toerusting, terwyl die vroulike agtervergrendeling ‘n plat paneeloppervlak verseker wat gerieflik is vir toerustingmontasie en lynreëling. Die anti-vibrasie- en stofbestande eienskappe kan aanstaande langtermynvibrasie en ‘n stofagtige werkomgewing in die werkswinkel aanpas, wat stabiele oordrag van toerustingbeheelsignale en kragvoorsiening verseker.

3.2 Buitemonitoring- en Intelligente Terminale Toerusting

Geskik vir buitemonitoringsbokse, omgewingsmonitoringsstasies, intelligente straatligbeheerterminale en velddeteksieinstrumente. Die IP67-waterdig- en stofdiggraad kan buitem reën, sneeu, ys en stof weerstaan. Die stabiele sluitstruktuur sal nie losraak as gevolg van buitem wind en vibrasie nie, wat langtermynstabiele bedryf van buitem toerustingverbindingskringele verseker en die onderhoudfrekwensie van toerusting verminder.

3.3 Nuwe Energie- en Kragtoerusting

Toegepas op klein energieopslagtoerusting, verspreide kragvoorsieningstoerusting, nuwe energie-assisterende beheermodules en kragverspreidingsboks-seininterfaces. Dit ondersteun stabiele krag- en seinmengdeursending, en die waterdigte struktuur voorkom doeltreffend dat ysdruppels en spatwater in die kragboks ingaan, wat kragkortsluitings en toerustingfoute vermy, en sodoende die veiligheid en stabiliteit van nuwe energietoerustingbedryf verbeter.

3.4 Mediese en Presisietoetsinstrumente

Gebruik in nie-implanteerbare mediese toetsapparatuur, laboratoriumpresisie-instrumente en analitiese opsporingsapparatuur. Die produk het 'n lae kontakweerstand, stabiele seinoordrag, omgewingsvriendelike en nie-giftige materiale, wat aan die veiligheidsstandaarde van mediese en presisie-instrumente voldoen. Die vlakpaneelinstallasiestruktuur voorkom strukturele interferensie en verseker die presisiebedryf van toetsapparatuur.

3.5 Vervoer- en Ingenieursmasjinerie-uitrusting

Geskik vir voertuigmonteerde beheermodules, ingenieursmasjinerie-elektroniese toebehore en landboumasjinerie-intelligente beheeruitrusting. Die uitstekende anti-vibrasie- en anti-losmaakvermoë kan botsingsvibrasies tydens voertuigbestuur en meganiese bedryf weerstaan, wat seinonderbreking en kragontkoppeling as gevolg van verbindingslosmaak voorkom, en die bedryfsbetroubaarheid van beweeglike ingenieursmasjinerie verbeter.

3.6 Slim Beveiligings- en Kommunikasie-toerusting

Wydverspreid gebruik in toegangsbeheer-beveiligingskasies, buitelug-kommunikasieterminale en moniteringskragverspreidings-toerusting. Die geskermde model kan doeltreffend teen elektromagnetiese steuring in komplekse elektriese omgewings weerstaan, duidelike en stabiele seinoordrag verseker en die probleem van seinvervorming en onderbreking van tradisionele koppelaars in omgewings waar meervoudige toerusting gelyktydig werk, oplos.

Om kliënte vinnig te help om ons M18-voor- en agter-slot lugvaartkoppelaars korrek te verstaan en te gebruik, het ons die mees algemene vrae en professionele antwoorde vir jou verwysing saamgestel:

V1: Wat is die verskil tussen hierdie produk en gewone M18-lugvaartkoppelaars?

A1: Verskil van die gestandaardiseerde voorste of agterste sluitstruktuur van gewone konnektors: ons produk gebruik ’n gedifferensieerde ontwerp van ’n manlike voorste slot + vroulike agterste slot. Die manlike kop word van buite die paneel af gesluit, sonder dat interne ruimte benodig word; die vroulike kop word van binne die paneel af gesluit om die buitepaneel plat te hou. Hierdie struktuur los installasieprobleme op vir toerusting met beperkte interne ruimte en hoë voorkomsvereistes, met sterker aanpasbaarheid vir verskillende toepassings.

V2: Kom die produkte met sluitmoere en waterdigte pakkinge?

A2: Ja. Alle volledige stelle M18-paneelmonteer-lugvaartkonnektors is standaard toegerus met passende M18-sluitmoere en hoë-elastisiteit waterdigte pakkinge, wat direk na aankoms geïnstalleer en gebruik kan word sonder addisionele aankope. Ons ondersteun ook afsonderlike verkoop van vervangstukke soos sluitmoere en pakkinge.

V3: Watter grootte paneelgat word vir installasie benodig?

A3: Die standaard aanbevole paneeluitsnydiameter is Φ18,2 mm, wat kompatibel is met al die pen-telling-spesifikasies van hierdie reeks. Die standaard vergrendelmoer is geskik vir paneeldiktes van 1–6 mm. Vir spesiale dik panele kan ons uitgebreide draadvergrendelmoere aanpas om aan installasievereistes te voldoen.

V5: Wanneer kan die IP67 waterdigte prestasie bereik word?

A4: Die IP67-beskermingsgraad is slegs geldig wanneer die manlike en vroulike verbinders volkome ingepas en vergrendel is, en die vergrendelmoer die waterdigte pakking stewig teen die paneeloppervlak saamdruk. Wanneer die verbinder in ‘n oningepaste toestand is, kan die waterdigte funksie nie verseker word nie; dit is dus noodsaaklik om na kabelinstallasie volledige vergrendeling te verseker.

V5: Kan hierdie verbinder beide krag en seine oordra?

A5: Absoluut. Hierdie reeks verbindingsstukke ondersteun beide krag-oordrag en swak sein-oordrag. Vir hoë-stroom kragverbinding moet u die stroom-verlagingstandaard in ‘n hoë-temperatuur omgewing volg; vir hoë-presisie sein-oordrag word dit aanbeveel dat u die beskermde model kies om elektromagnetiese steuring te voorkom en seinstabiliteit te verseker.

V7: Verskaf u produkverpersoonliking?

A6: Ons verskaf volledige OEM/ODM-verpersoonlikingsdiens. Ons ondersteun verpersoonlikte penrangskikking, draadlengte, pakking-spesifikasie, kontakplatering en spesiale dopstruktuur. Kliënte kan tekeninge of funksionele vereistes verskaf, en ons ingenieurspan sal binne 24 uur professionele tegniese evaluering en verpersoonlikte oplossings verskaf.

V7: Watter sertifikasies en toetsverslae kan u verskaf?

A7: Ons kan ISO9001-kwaliteitstelsel-sertifikasie, RoHS- en REACH-milieubeskermingstoetsverslae verskaf. Vir spesiale sertifikasies soos UL, kan ons volgens die kliënt se bestelling doelgerigte sertifikasie aanvra om aan globale marktoegangsstandaarde te voldoen.

V8: Wat moet tydens installasie in ag geneem word?

A8: Eerstens, moenie die sluitmoer oortrek nie om dradbeskadiging en permanente saampersingsvervorming van die waterdigte pakring te voorkom nie; tweedens, verseker dat die pakring tussen die koppelaar-skouer en die paneel geïnstalleer is om verkeerde installasie wat die seal-effek sal beïnvloed, te voorkom; derdens, bevestig dat die manlike en vroulike sluitposisies korrek is om swak kontak as gevolg van onvolledige sluiting te voorkom.
