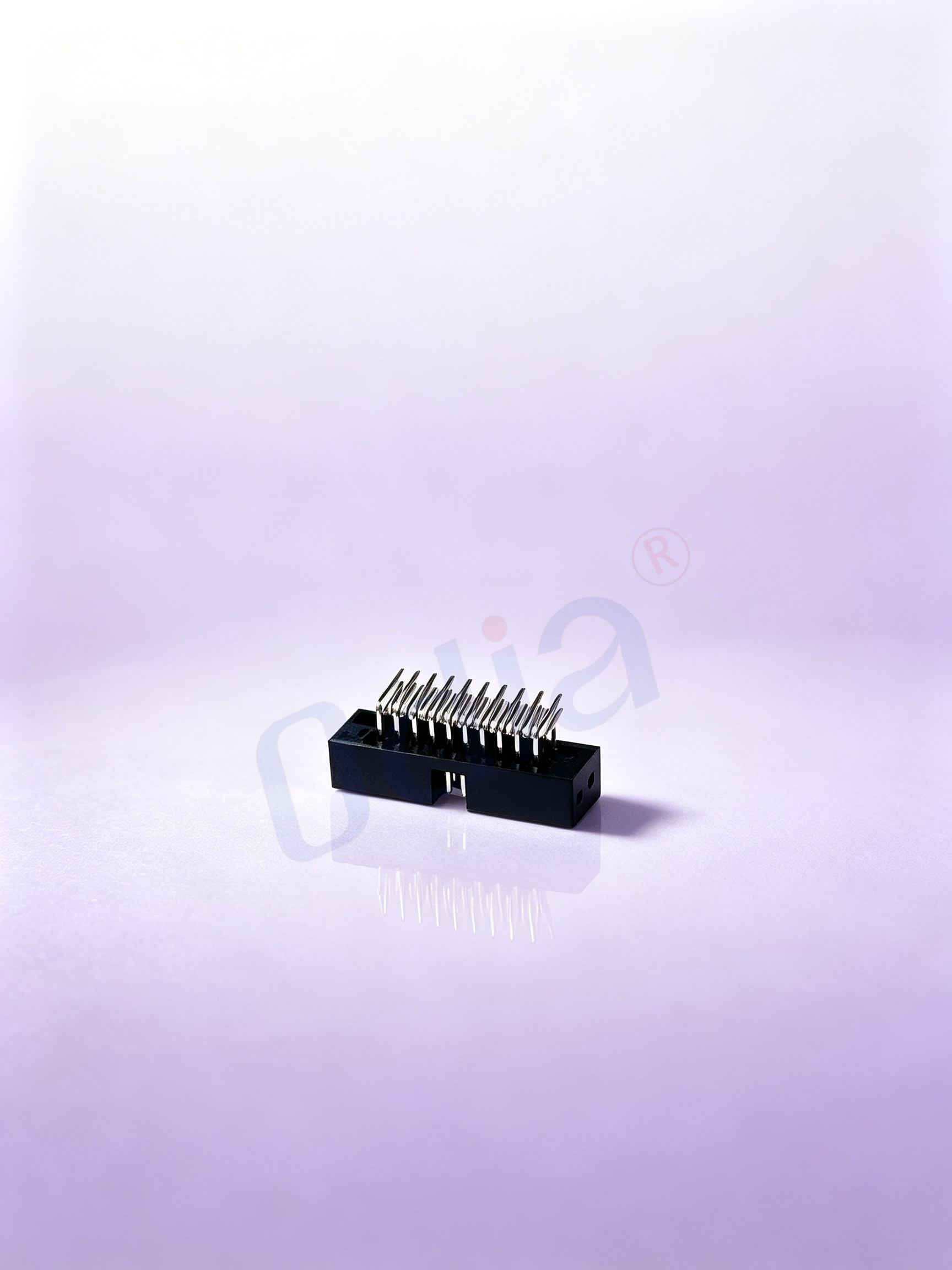

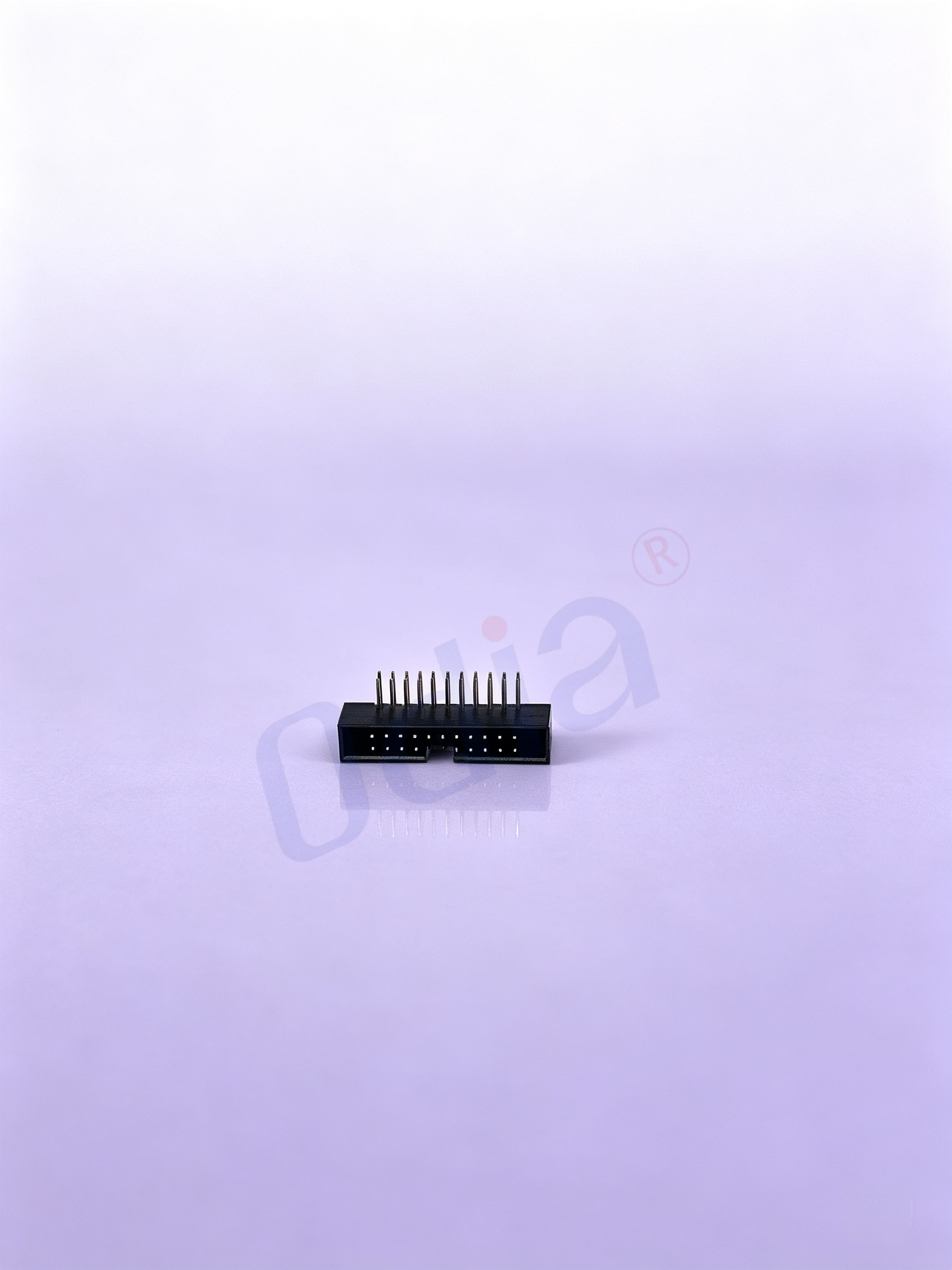

Simpel kassefod, 2,0 × 5,7 mm dobbelt række 2 × 10 poler, vinkelret indstikstype, PC = 2,8 mm

BESKRIVELSE

Denne 90-graders vertikale gennemhuls-loddebox-headerkonnektor er en pålidelig board-to-board- og board-to-kabel-forbindelseskomponent, der er designet til manuelle og bølge-lodde-monteringsprocesser. Den anvender en vertikal indstikkelseorientering med en 90-graders retvinklet pin-bøjestruktur, hvilket gør det muligt for pinnene at gå lige igennem printkortets pads og fuldføre en fast forbindelse via loddetin-fyldning. Serien understøtter tilpasselige antal pindel, så den kan matche de mange layoutkrav i industrielle styresystemer, forbrugerelektronik, energilagring og medicinsk udstyr.

Isolatormaterialet er højtkvalitets termoplastisk teknisk plast med fremragende varmebestandighed, som kan klare langvarig arbejdstemperatur under bølgesoldring og reflowsoldring uden deformation, smeltning eller dimensionsskift. Kontaktterminaler er fremstillet ved præcisionsstansning og pladering. Basismaterialet er en kobberlegering med høj ledningsevne for at sikre stabil elektrisk transmission; overfladebelægningsmuligheder inkluderer tinbelægning, guldbelægning og delvis guldbelægning efter kundens ønske. Guldbelagte kontakter yder fremragende beskyttelse mod oxidation og korrosion for arbejdsmiljøer med høj pålidelighed, mens tinbelagte versioner giver en omkostningseffektiv løsning til almindelige projekter.

Mekaniske parametre omfatter antal sammenkoblingscyklusser, kontaktfastspændingskraft og terminaltrækkraft. Normal samkoblingsholdbarhed når op til flere hundrede indsættelses- og udtrækningscyklusser uden tydelig nedgang i kontaktens ydeevne. Gennemhuls-loddernes dimensioner er optimeret til standard-PCB-hulåbning, hvilket sikrer problemfri gennemtrængning af pindene og god loddevandighed. Pitchmulighederne omfatter almindelige branchestandard-pitchværdier for fleksibel valgmulighed. Monteringsformen følger strengt den 90-graders lodde-til-gennemhul-vertikale type: forbindelseskroppen står parallelt med PCB-overfladen, mens metalpindene trænger lodret gennem PCB-monteringshullerne til fastloddning. Elektriske parametre inkluderer nominel strøm, nominel spænding, kontaktmodstand, isolationsmodstand og dielektrisk spændingsstyrke. Lav kontaktmodstand reducerer signaltab og varmeudvikling under strømoverførsel; høj isolationsmodstand undgår kortslutningsrisiko mellem nabopinde. Driftstemperaturområdet dækker en bred variation fra kold til varm for at tilpasse sig både indendørs og delvist udendørs lukkede udstyr. Alle dimensionsunøjagtigheder overholder industrielle forbindelsesstandarder for at sikre udskiftelighed med kompatible modstykke-konektorer. Tilpasselige elementer omfatter antal pind, belægningsdybde, isolatormaterialefarve, lokaliseringsskive, polariseringsnøgle og stakkehøjde, hvilket understøtter ikke-standardiseret, tegningsbaseret udvikling til særlige projektkrav.

Specifikationer og parametre

Produktegenskaber & Fordele

Den 90‑graders vertikale gennemhuls­loddebox­header har flere kernefordele for elektronisk masseproduktion. For det første giver den 90‑graders retvinklede vertikale indstikskonstruktion en pladsbesparende layoutløsning på printede kredsløbsplader. Konnektorens housing ligger fladt langs PCB‑overfladen i stedet for at optage plads lodret opad, hvilket effektivt spare plads i den lodrette indre rumhøjde i færdige enheder – en ekstremt værdifuld egenskab for kompaktbyggede elektroniske produkter med begrænset kabinethøjde.

For det andet skaber gennemhuls-lodning en solid mekanisk låseeffekt. Når metalstifterne passerer gennem hullerne på printpladen og loddes, udøver både lodtinningen og stiftkroppen en dobbelt mekanisk fastholdelseskraft. I forhold til overfladeloddede modstykker giver denne lodningsteknik en stærkere vibrations- og stødmodstand. Under vibration, stød og mekanisk spænding i industrielle udstyr er kontakterne ikke lette at løsne eller adskille, hvilket betydeligt forbedrer den langsigtede forbindelsesstabilitet for hele systemet.

Tredje, fremragende elektrisk ydeevne sikrer stabil overførsel af både strømsignaler og svage signaler. Terminaler af kobberlegering med høj ledningsevne reducerer kontaktmodstanden og minimerer signaldæmpning samt spændingsfald under strømtransport. Flere pladeringsmuligheder balancerer pålidelighed og projektbudget. Guldpladerede kontakter er modstandsdygtige over for oxidation i fugtige, støvede eller temperaturvarierende miljøer og forhindrer dårlig kontakt som følge af oxidation af terminaloverfladen. Tinnpladerede kontakter opretholder god lødbarhed til almindelige bølgelødningsproduktionslinjer og er kompatible med eksisterende fabriksmonteringsprocesser uden behov for ekstra udstyrsmodifikationer.

Fjerde: Isolatoren af teknisk plast har en høj varmebestandighed. Den kan tåle den høje temperaturpåvirkning fra bølgesolderingsprocessen og opretholde en stabil geometrisk dimension. Polariserings- og positionsstruktur kan eventuelt tilføjes for at forhindre forkert indstikning under manuel montage, hvilket reducerer menneskeskabte monteringsfejl og produktdefektraten.

Femte: Høj produktionssammenhæng og udskiftelighed. Præcisionsstempelforme kontrollerer terminalens dimensioner præcist; sprøjteformede isolatorer sikrer ensartet størrelse mellem partier. Forbindere fra forskellige produktionspartier kan normalt kobles med tilsvarende kvindelige modstykke uden blokering eller dårlig kontakt. Et bredt udvalg af tilpasselige muligheder giver kunderne mulighed for at justere antallet af pind, belægning, placeringselementer og plasthøjde i henhold til PCB-layout, skabets indre rum og funktionskrav – hvilket undgår tvungne kompromiser i hardwaredesignet. Desuden understøtter denne kassehovedforbindelse enkel inspektion efter lodning. Operatører kan visuelt kontrollere lodforbindelsens udfyldning på bagsiden af PCB’en, hvilket er praktisk for kvalitetskontrol og fejldetektering i masseproduktion.

Anvendelsesscenarier

Denne 90-graders vertikale gennemhuls-lodkassehovedforbindelse anvendes bredt inden for mange elektroniske områder, hvor der kræves stabil bord-til-bord-forbindelse og vibrationsbestandighed.

I industrielle styreeudstyr bruges den til intern signal- og strømforbindelse for PLC-moduler, relæmoduler, industrielle sensorskifterplader og feltbus-tilbehør. Industrielle steder indeholder ofte mekanisk vibration, temperatursvingninger og støvforstyrrelser; en solid gennemhuls-loddefastgørelse sikrer kontinuerlig og pålidelig signaloverførsel til styresystemet.

I nyenergi- og energilagringsindustrien anvendes kontakten på hjælpekort til energilagringsinvertere, underkort til batteristyringssystemer (BMS) og kontrolenheder til solcelle-tilbehør. Den forbinder prøveaftagelsessignallinier og lavspændingskredsløb inden i strømudstyr og tilpasser sig kompakte skabslayout ved at bruge en 90-graders fladmontering, der sparer plads inden i skabet.

Inden for forbrugerelektronik anvendes den til styringskort til husholdningsapparater, intelligente hjemmemoduler, underkort til displaydrivere og indvendig ledningsføring i små intelligente enheder. Den kompakte monteringsform hjælper produktudviklere med at opnå tyndere og mindre produkters udseende uden at kompromittere pålideligheden af forbindelserne.

Inden for medicinsk elektronisk udstyr anvendes den guldpladerede variant af denne kassestikforbindelse til intern kredsløbsforbindelse i ikke-implanterede medicinske instrumenter, såsom detektionsmoduler og styremainboards. Stabil kontaktpræstation reducerer risikoen for skjulte udstyrsfejl og opfylder kravet til høj pålidelighed i medicinske enheder.

Desuden kan den anvendes i kommunikationshjælpeudstyr, sikkerhedsovervågningshardware, elektroniske hjælpeenheder til bilinteriør samt indre kredsløbskort i testinstrumenter. Hvor som helst der kræves vibrationssikre PCB-til-PCB-forbindelser, nem lodning og begrænset installationshøjde, udgør denne 90-graders loddekontakt med vertikal gennemhulning en praktisk forbindelsesløsning.

Ofte stillede spørgsmål

Q1: Hvad betyder præcis "90-graders vertikal gennemhulningslodning"? A: Det betyder, at kontakthusets orientering er parallel med kredsløbskortets overflade, mens metalstifterne buer 90 grader og går lodret gennem monteringshullerne i kredsløbskortet. Fastgørelsen fuldføres ved at lodde stifterne på kredsløbskortets underside. Den adskiller sig fra både den lige, vertikale stående type og den horisontale SMD-overflademonterede type.

Q2: Kan denne kontaktboks anvendes i forbindelse med bølgelodningsproduktionsprocessen? A: Ja. Vores isolatormateriale er formuleret til bølgesoldertemperatur. Følg venligst de anbefalede soldertemperatur- og tidsparametre for at undgå plastskade.

Q3: Hvilke belægningsmuligheder er der til rådighed for kontaktterminaler? A: Standardmulighederne omfatter fuld tinbelægning, selektiv guldpladering og fuld guldpladering. Tinbelægning er velegnet til almindelige, prisfølsomme projekter. Guldpladering er egnet til anvendelsesscenarier med høj pålidelighed, høj luftfugtighed eller lang levetid. Du kan angive dine krav til belægning, når du indsender en forespørgsel.

Q4: Er specialfremstillet service understøttet? A: Ja. Vi understøtter tilpasning af antal pind, pitch, isolatorfarve, lokaliseringsskive, polariseringsnøgle, plasthøjde og belægningsmålte tykkelse. Du kan sende din PCB-tegning eller et eksempel til vores tekniske vurdering. MOQ gælder for ikke-standardiserede, specialfremstillede varer.

Q5: Hvad er forskellen mellem gennemhuls-solderingstype og SMD-overflade-monteret kasseheader? A: Gennemgående lodningstype har langt bedre mekanisk vibrationsbestandighed og er derfor velegnet til miljøer med meget vibration. SMD-typen er god til ekstremt tynde layout, men den mekaniske fastspændingskraft er relativt svagere. Vælg monteringsløsningen ud fra dine arbejdsmiljøforhold.

Q6: Er der tilgængelige kvindelige modstykker (modtagerkontakter) til køb sammen med disse? A: Ja, vi leverer matchende kvindelige kassehovedmodtagere. Du kan bestille det mandlige kassehoved og de tilsvarende kvindelige kontaktsokler i én ordre for en komplet forbindelsesløsning.

Q7: Hvordan bekræfter jeg det passende antal pindel for mit projekt? A: Tæl venligst antallet af dine signal- og strømkredsløb, og reserver yderligere pindel til fremtidig udvidelse. Du kan sende os et skærmbillede af din PCB-layout; vores ingeniørteam kan give professionelle anbefalinger som reference.
