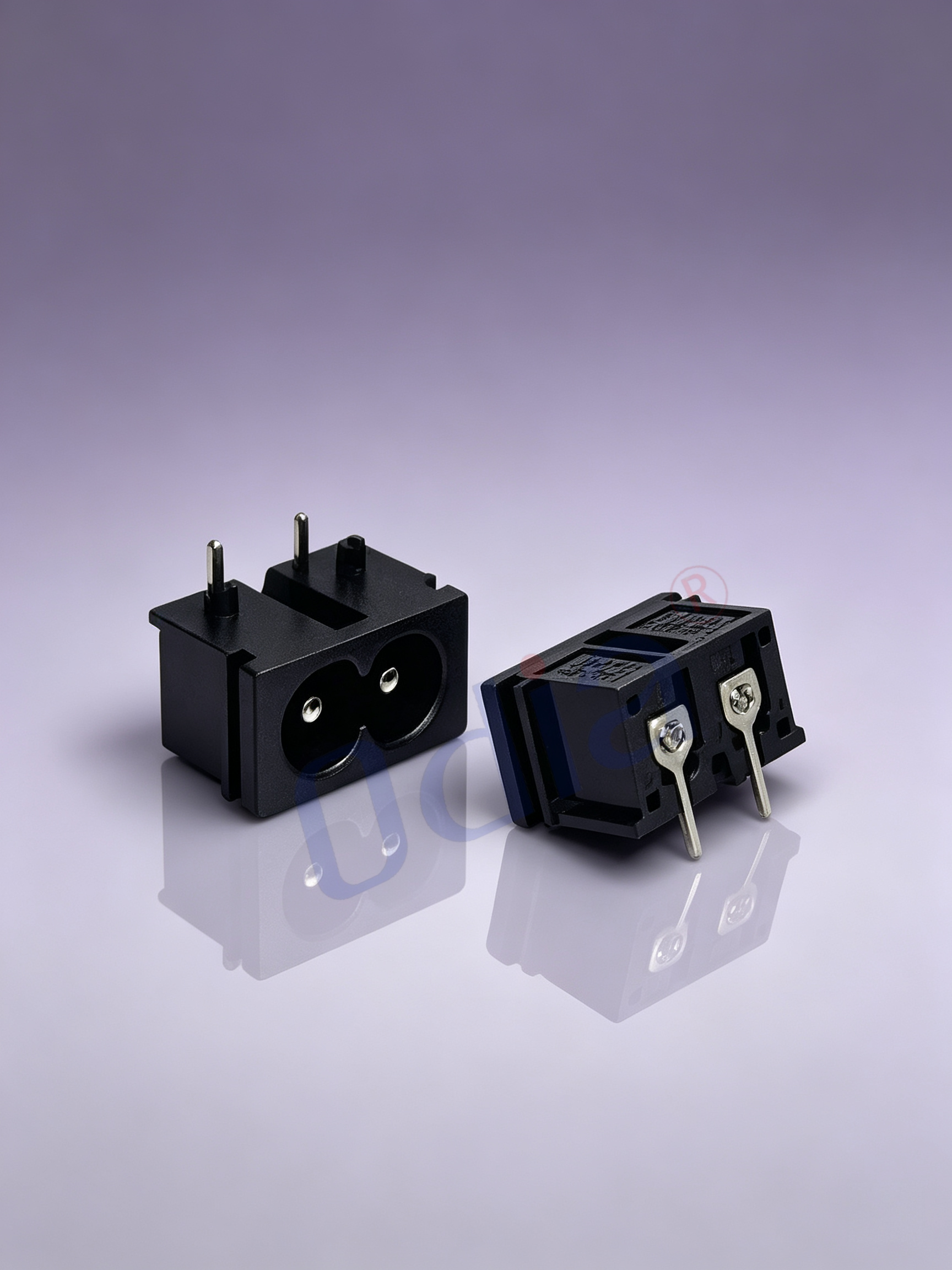

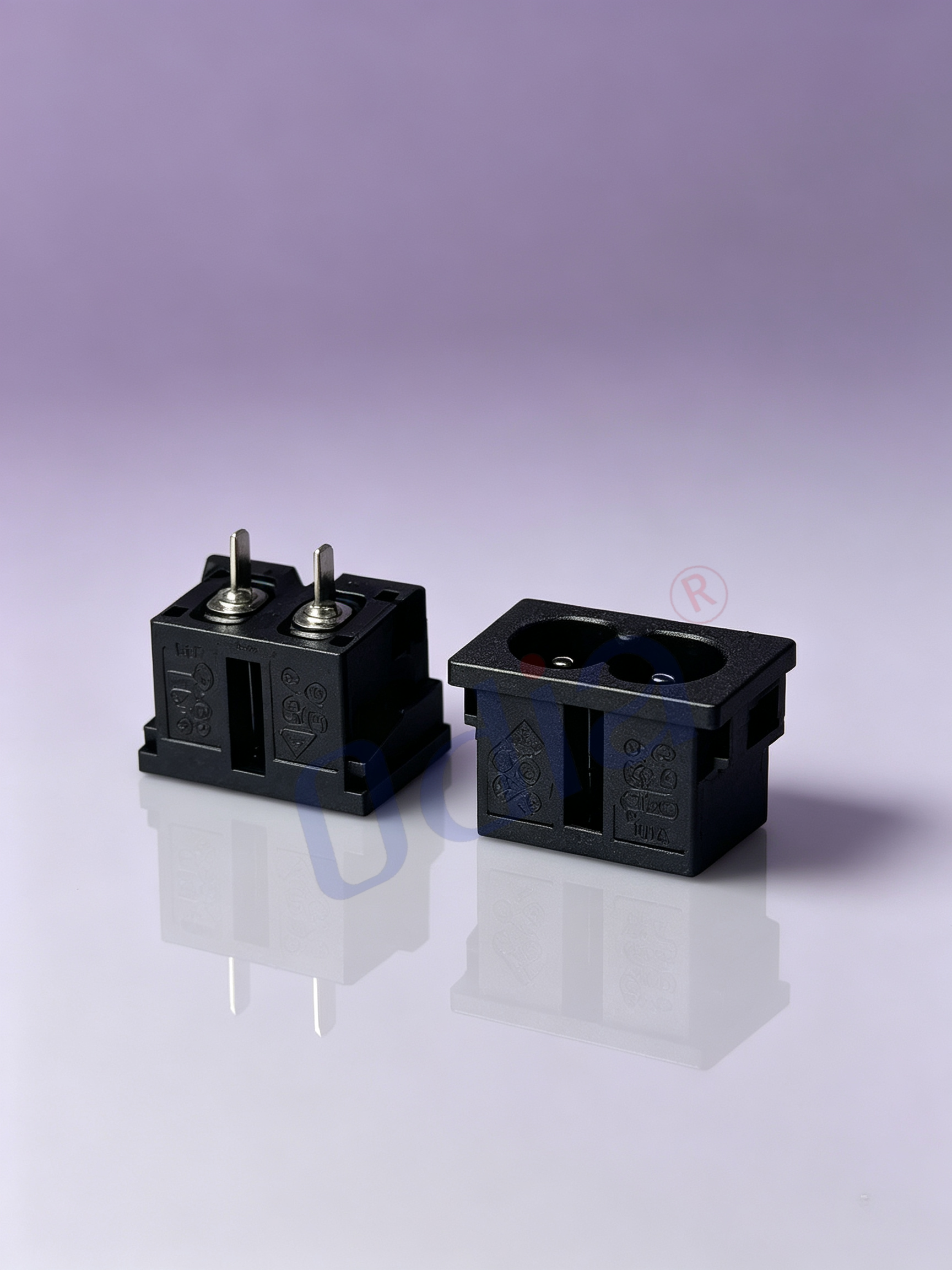

AC-019C zásuvka IEC C8 ve tvaru osmičky pro střídavý proud
AC-019C je vysoce kvalitní síťová zásuvka IEC C8 tvaru osmičky pro montáž na panel, určená pro univerzální řešení střídavého napájení spotřebních, komerčních a lehčích průmyslových elektronických zařízení. Díky 90stupňové pravoúhlé konstrukci kolíků a návrhu pro snadnou montáž do panelu pomocí zapínacího mechanismu poskytuje tento dvouvodičový neuzemněný vstup napájení kompaktní rozměry, stabilní elektrickou vodivost, vynikající bezpečnostní vlastnosti a dlouhou mechanickou životnost.
Přehled produktu
AC-019C je vysoce kvalitní síťová zásuvka typu IEC C8 ve tvaru osmičky pro montáž na panel, navržená pro univerzální řešení střídavého napájení spotřebních, komerčních a lehčích průmyslových elektronických zařízení. Díky konstrukci s 90stupňovými kolmými kolíky a designu pro snadnou instalaci do panelu pomocí západkového mechanismu nabízí tento dvouvodičový nepřipojený k zemnímu vodiči vstupní konektor kompaktní rozměry, stabilní elektrickou vodivost, vynikající bezpečnostní vlastnosti a dlouhou mechanickou životnost. Zcela vyhovuje mezinárodním průmyslovým normám IEC 320 C8 a evropským environmentálním předpisům RoHS. Síťová zásuvka AC-019C je vyrobena z tepelně odolných, nehořlavých izolačních materiálů a vysokoprostých měděných vodivých kontaktů. Účinně řeší běžné problémy běžných síťových zásuvek, jako jsou špatný kontakt, přehřívání, oxidace a stárnutí izolace či selhání izolace. Je vhodná pro dlouhodobý nepřetržitý provoz v různých složitých prostředích a patří mezi standardní univerzální napájecí příslušenství široce používané při výrobě, montáži a náhradě po prodeji elektronických zařízení po celém světě.
Díky přísným továrním zkouškám a standardizovaným výrobním procesům zajišťuje AC-019C konzistentní kvalitu při sériové výrobě. Podporuje široké napětí přizpůsobené celosvětovým elektrickým sítím a ideálně vyhovuje požadavkům na napájení elektronických zařízení v Evropě, Severní Americe, jihovýchodní Asii a dalších oblastech, čímž se stává cenově výhodnou a spolehlivou základní součástí pro globální výrobce elektroniky.
Specifikace a parametry
1. Technické údaje a parametry výrobku
Všechny parametry síťové zásuvky AC-019C jsou testovány v souladu s mezinárodními normami elektrotechnického průmyslu, s přesnými údaji, stabilním výkonem a vysokou univerzálností. Úplné parametry elektrické, mechanické, materiálové a environmentální přizpůsobivosti jsou následující:
1.1 Elektrické provozní parametry
| Část číslo | 119000001 |
| Nominální pracovní napětí | AC 250 V, 50/60 Hz |
| Jmenovitý proud zátěže | 10A |
| Široký použitelný rozsah napětí | světově univerzální napětí 100–240 V |
| Kontaktní odpor | ≤ 0,03 Ω, extrémně nízký odpor ke snížení ztrát výkonu a tvorby tepla |
| Izolační odpor | ≥ 100 MΩ (měřeno při podmínkách 500 V DC) |
| Dielektrická pevnost | Odolává střídavému napětí 2000 V po dobu 1 minuty bez výboje, průrazu nebo úniku proudu |
| Pracovní frekvence | univerzální pro obě frekvence 50 Hz/60 Hz, přizpůsobuje se světovým standardům elektrických sítí |
1.2 Mechanické konstrukční parametry
Norma výrobku: IEC 320 C8 – zásuvka pro dvouvodičový napájecí kabel ve tvaru osmičky (bez uzemnění)
Způsob montáže: Zasunutí do panelu + pájení kolmých pinů na tištěný spoj (úhel 90°)
Síla zapojení: Standardně 3 N až 20 N, střední pružnost pro pohodlné zapojení a pevné spojení
Mechanická životnost: Více než 10 000 cyklů zapojení a vytažení
Konstrukce svorky: Integrované lité pájecí piny, pevné a málo náchylné k deformaci
1.3 Materiálové a environmentální parametry
Materiál pouzdra: izolační materiál z vysoce pevného polyamidu PA66
Třída odolnosti proti hoření: vysoce kvalitní zpomalovač hoření podle normy UL94 V-0, samozhášecí a nehořlavý
Vodivý materiál: slitina mědi vysoké čistoty, odolná proti oxidaci, korozní odolnost a vysoká vodivost
Rozsah provozní teploty: −40 °C až +70 °C
Rozsah teploty pro skladování: −50 °C až +80 °C
Provozní vlhkost: 45 % až 85 % v prostředí s nekondenzující vlhkostí, vlhku odolný a odolný proti stárnutí
1.4 Shoda se standardy
Zásuvka AC-019C odpovídá mezinárodním bezpečnostním elektrickým normám IEC 320, směrnici EU RoHS o ochraně životního prostředí a specifikacím systému řízení kvality výroby ISO. Neobsahuje škodlivé látky, splňuje globální požadavky na certifikaci v oblasti ochrany životního prostředí a bezpečnosti a lze ji svobodně exportovat a prodávat na hlavních trzích po celém světě.
Vlastnosti produktu a klíčové konkurenční výhody
Ve srovnání s obvyklými nízkoúrovňovými zásuvkami C8 na trhu dosáhl model AC-019C komplexního vylepšení z hlediska bezpečnosti, stability, odolnosti a kompatibility, což přináší zřetelné praktické výhody výrobcům zařízení i koncovým uživatelům.
2.1 Bezpečnostní výkon průmyslové úrovně – eliminace rizik spojených s elektrickým proudem
Celý izolační kryt modelu AC-019C je vyroben z hořlavého materiálu PA66 splňujícího normu UL94 V-0, který má vynikající odolnost vůči vysokým teplotám a požáru. V případě zkratu v obvodu nebo místního zvýšení teploty se zásuvka neroztaví, nezhoří ani nešíří otevřený plamen, čímž se účinně předchází elektrickým požárům. Mimořádně vysoká izolační schopnost zcela zabrání unikání proudu a tak eliminuje riziko úrazu elektrickým proudem i poruch zařízení. Vestavěná pružná upínací konstrukce zajistí těsné přilnutí ke standardním zástrčkám typu C8, čímž se předejde špatnému kontaktu a místnímu přehřátí způsobenému volným zapojením. Všechny elektrické parametry překračují požadavky průmyslových norem a poskytují dlouhodobou záruku bezpečného napájení elektronických zařízení.
2.2 Ultra-stabilní vodivost, nízká spotřeba energie a žádné vytváření tepla
Vodivé kontakty jsou vyrobeny z měděné slitiny vysoké čistoty a podrobeny profesionálnímu povrchovému antioxidačnímu zpracování, čímž je dosaženo extrémně nízkého přechodového odporu. Při dlouhodobém nepřetržitém napájení se zásuvka nezahřívá nadměrně a nedochází k úbytku výkonu ani poklesu napětí. Na rozdíl od nižší kvality zásuvek z železa a mědi nízké čistoty, které se snadno oxidují a rezí, zásuvka AC-019C udržuje po dlouhou dobu stabilní elektrickou vodivost, čímž účinně předchází pádu zařízení, poruchám signálu a provozním poruchám způsobeným špatným elektrickým kontaktem a výrazně zvyšuje celkovou provozní stabilitu elektronických výrobků.
2.3 Kompaktní mini design, snadná instalace a vysoká kompatibilita
Použitím horizontálního konektoru s úhlem 90 stupňů ušetří model AC-019C více vnitřního prostoru zařízení než tradiční svislé zásuvky a je proto velmi vhodný pro tenké a miniaturizované elektronické výrobky. Mezinárodní standardní rozměr rozhraní C8 (tzv. osmička) zaručuje 100% univerzální kompatibilitu, takže se dokonale hodí ke všem standardním napájecím zástrčkám C8 na trhu bez jakékoli úpravy. Montáž do panelu pomocí snap-in systému je jednoduchá a účinná, a pájené kolíky jsou pevně spojeny s tištěnou spojovací deskou (PCB), což brání jejich vypadnutí. Lze ho bezproblémově nahradit starými či poškozenými zásuvkami C8 různých značek, čímž se výrazně snižují náklady na montáž a údržbu zařízení.
2.4 Vynikající odolnost a silná odolnost vůči vnějším podmínkám
Po profesionálním mechanickém testu životnosti vydrží výrobek více než 10 000 zasunutí a vytažení, což znamená výrazně delší životnost než u běžných výrobků. Skříň má vynikající odolnost proti stárnutí, korozí a nárazům a umožňuje stabilní provoz po dlouhou dobu za vysokých i nízkých teplot a za vlhkého prostředí. Vodivé svorky se těžko oxidují či deformují, čímž je zajištěna bezporuchovost i po dlouhodobém používání. Díky nízké poruchovosti a vysoké stabilitě efektivně snižuje zátěž výrobců elektronických zařízení v oblasti servisu po prodeji.
2.5 Vysoký poměr výkonu a ceny a ekologická ochrana
Za předpokladu vysoké úrovně výkonu umožňuje AC-019C standardizovanou sériovou výrobu se stabilní kvalitou a konkurenceschopnou cenou. Plně splňuje globální normy ochrany životního prostředí, neobsahuje olovo, rtuť ani jiné škodlivé látky a vyhovuje požadavkům na „zelený“ export elektronických výrobků. Dlouhá životnost a nízká poruchovost výrazně snižují náklady uživatelů na výměnu a údržbu, čímž přináší dlouhodobé ekonomické výhody.
Široké aplikacní scénáře
Díky univerzálním rozměrům a stabilnímu výkonu se síťová zásuvka AC-019C široce používá ve všech typech středních a malých elektronických zařízení se vstupním rozhraním C8 pro napájení, a to v domácnostech, obchodních provozovnách, kancelářích, audiovizuálních aplikacích i v oblasti údržby.
3.1 Domácí spotřební elektronika
Je vhodný pro chytré reproduktory, stolní audiozařízení, televizní set-top boxy, herní konzole, napájecí adaptéry, malé domácí vlhčiče, čističe vzduchu, elektrické ventilátory a další domácí zařízení. Bezpečný a stabilní výkon napájení zajišťuje bezpečné každodenní používání domácích elektrických zařízení.
3.2 Kancelářská a komerční zařízení
Široce používaný v tiskárnách, skenerych, projektorcích, komerčních displejích, pokladních systémech POS a kancelářských napájecích zdrojích a dalších komerčních zařízeních. Přizpůsobuje se dlouhodobé nepřerušované kancelářské práci a účinně předchází výpadkům zařízení způsobeným poruchami zásuvek, čímž zvyšuje kancelářskou efektivitu.
3.3 Profesionální audiovizuální zařízení
Ideální pro výkonové zesilovače, audio dekodéry, mixery, profesionální reproduktory a scénická audiozařízení. Ultra-stabilní přenos energie eliminuje proudový šum a zkreslení zvuku, čímž zaručuje čistou a stabilní zvukovou kvalitu profesionálních audiozařízení.
3.4 Průmyslová a experimentální zařízení
Použitelné pro přesné přístroje, zkušební zařízení, komunikační pomocné vybavení a lehké průmyslové řídicí zařízení. Přizpůsobuje se složitým průmyslovým prostředím a poskytuje přesnou a stabilní napájecí podporu pro provoz přesného vybavení.
3.5 Údržba a výměna zařízení
Jako standardní univerzální zásuvka typu C8 dokonale nahradí všechny opotřebované a poškozené zásuvky pro napájení typu Figure 8, což je preferovaný příslušenství pro servisní údržbu a modernizaci elektronického vybavení.
Často kladené otázky (FAQ)
Otázka 1: Je model AC-019C kompatibilní se světovými standardy napájení?
Odpověď 1: Ano. Model AC-019C podporuje široké napětí 100 V–240 V a dvojnásobnou frekvenci 50/60 Hz, čímž plně vyhovuje standardům elektrické sítě v Evropě, Americe, Asii a dalších oblastech světa. Lze jej použít u veškerého elektronického vybavení určeného pro export.
Otázka 2: Je tato zásuvka kompatibilní se všemi standardními zástrčkami typu C8 (Figure 8)?
A2: Absolutně ano. Výrobek je vyráběn přesně podle mezinárodního standardu IEC 320 C8, se standardní polohou a strukturou otvorů pro rozhraní, což zajišťuje 100% univerzální kompatibilitu se všemi běžnými zásuvkami C8 na trhu.
Q3: Jaká je výhoda konstrukce kolmého 90stupňového kolíku?
A3: Horizontální montážní konstrukce s kolmým kolíkem výrazně šetří vnitřní prostor zařízení, což je vhodnější pro tenké a miniaturizované elektronické výrobky než tradiční svislé zásuvky; nabízí širší uplatnění a vyšší flexibilitu montáže.
Q4: Je výrobek bezpečný pro dlouhodobý nepřetržitý provoz?
A4: Velmi bezpečný. Díky požární odolnosti třídy UL94 V-0, odolnosti proti vysokému napětí 2000 V a extrémně nízkému výkonu tepelného vývoje může zásuvka stabilně pracovat po dlouhou dobu v rámci jmenovitého zatížení bez stárnutí, přehřívání či bezpečnostních rizik.
Q5: Splňuje výrobek požadavky na certifikace pro vývoz?
A5: Ano. AC-019C je v souladu s mezinárodními bezpečnostními normami IEC a směrnicemi EU o ochraně životního prostředí RoHS s úplnými atributy shody, které mohou projít certifikací produktu většiny zemí a regionů na světě.
