M12 Manlike-4-Pin na Gestroop & Gewit 2,0-draadkabel (Rooi-Swart-Wit-Groen), Aanpasbare kabel-lengte

Belangrike nota: Die IP65-IP67-waterdigheidprestasie geld slegs vir die M12-manlike-konnektor na korrekte paneelmontasie en pakkingverdrukking. Die ontbloot en geplated oop draadeindes is nie waterdig nie en mag nie aan vog, stof of vloeistof blootgestel word nie. Oop draadklemme moet na soldering of krimping binne ’n versegelde toestelhuis of bedradingboks ingesluit word. Hierdie kabelstel word wyd gebruik vir sensoren-sein-oordrag, interne bedrading van nywerheidstoestelle, PLC-klemverbinding en sein-toegang vir outomatiseringstoestelle. Aangepaste lengte, draaddikte of spesiale ontblotingafmetings kan onderhewig wees aan minimum-bestellinghoeveelheidvereistes. Bevestig asseblief die kabel-lengte, draadspecificasie, ontblotinglengte en omhulselmateriaal voordat bestellings plaas word.

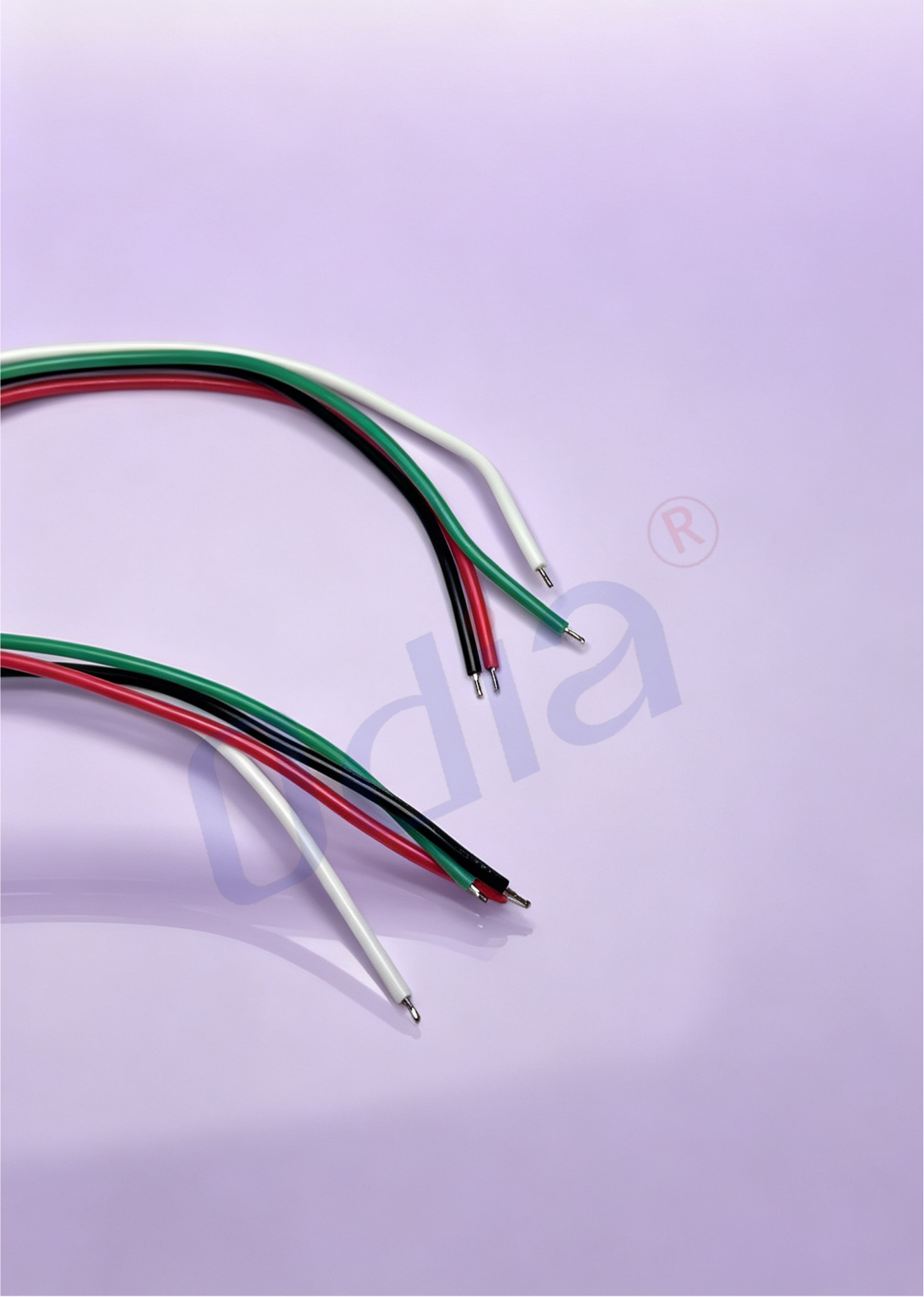

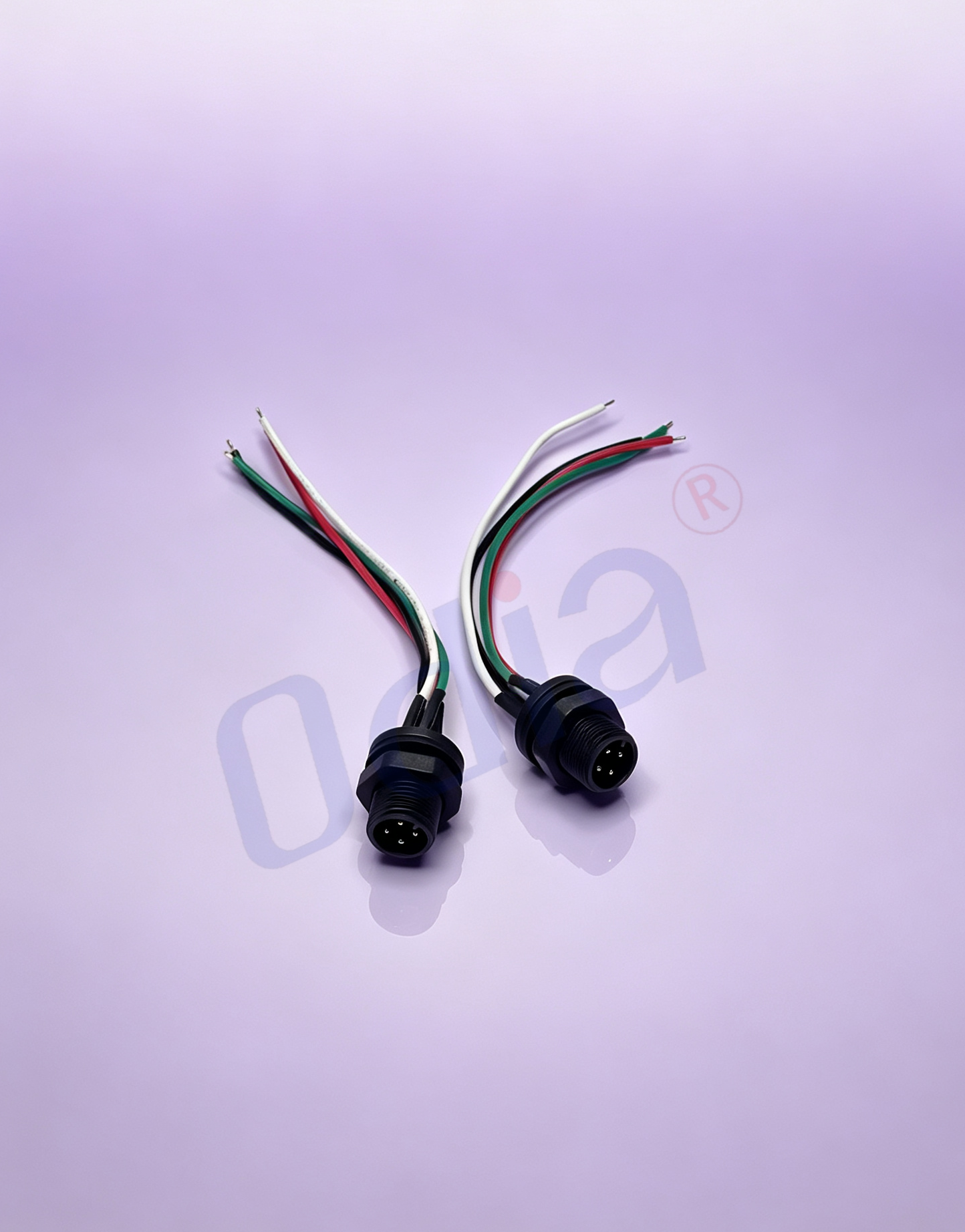

Hierdie M12 manlike-4-pen na ontblote-gelamelleerde 2,0 mm²-kabelstel gebruik ’n M12 paneelmonteer-manlike 4-pen sirkulêre verbindingsstuk aan een terminaal en vier onafhanklike kleurgekodeerde drade (rooi, swart, wit, groen) met voorontblote en voorgelamelleerde ente aan die ander kant. Die totale kabel-lengte kan volledig aangepas word volgens die afstand vir toestelinstallasie, kasopstelling en velddraadvereistes. Dit dien as ’n universele, voorvervaardigde oorgangsdraadoplossing vir industriële outomatiseringssensore, PLC-beheerstelsels, velddata-insamelingsapparatuur en megatroniese toestelle. In vergelyking met selfsamegestelde los drade en afsonderlik gekoopte M12-verbindingsstukstelle vir handmatige samestelling, het ons fabriek-afgevoerde, voorgelamelleerde kabelstel omvattende voordele ten opsigte van verbindingsbetroubaarheid, installasiemaklikheid, meganiese duursaamheid, omgewingsaanpasbaarheid en partyskonsistensie.

Eerstens vereenvoudig die geïntegreerde fabriekvoorbewerking van oop-draadterminale werk op die werf baie en verminder dit foute wat op die werf gedoen word. Wanneer kliënte afsonderlike M12-konnektors en rou massiewe drade koop, moet bediener verskeie ingewikkelde prosedures op die werf voltooi: draadsnyding, isolasie-afskraping, tin-dompeling, soldering, montering van die konnektorhuis en geleidingstoetsing. Handbedryf word maklik beïnvloed deur die werknemer se vaardigheid, die solderyster se temperatuur en die werfomgewing. Gewone tekortkominge op die werf sluit in ongelyke afskrapingslengtes, ongelyke tinbedekking, koue soldering, ontoereikende tinbedekking, verspreiding van koperdraadstrengels en verborge kortsluitingsrisiko’s wat veroorsaak word deur losse koperdrade. Ons voltooide kabelbundel voltooi die isolasie-afskraping en terminaal-tin-dompeling binne gestandaardiseerde fabriekswerkswinkels. Die vierkleurdrade Rooi-Swart-Wit-Groen bly netjies geskei; afskrapingslengte en tinbedekkingdikte word vir elke partjie volgens eenvormige standaarde gehandhaaf. Die voorgetinde draaduiteindes kan direk aan PCB-paddings gesoldeer word, aan skroefterminale verbind word of met ander terminale gekrimp word. Bedieners slaan die afskrap- en tin-dompelstappe oor, wat die tyd wat op die werf spandeer word aansienlik verkort en mensgemaakte verborge foute verminder. Duidelike vasgeveste kleurkodering van Rooi-Swart-Wit-Groen help tegnici om vinnig die positiewe en negatiewe kragkanale en verskillende seinkanale te identifiseer, wat die bou-doeltreffendheid en die spoed van probleemoplossing in latere fases verbeter.

Ten tweede lewer die industriele-graad M12 paneelmonteerbare manlike verbindingsstuk betroubare waterbestendige, stofbestendige en skokbestendige velddoeeltreffendheid. Die M12 4-pen manlike verbindingsstuk gebruik ’n draadverbindingspaneelinstallasie-struktuur. Wanneer dit vasgeskroef word aan ’n toestelkabinet of behuisingpaneel, word die ingeboude hoë-elastiese silikoon-seëlring stewig saamgedruk om IP65-IP67 industriele vlak stof- en waterbestandheid te bereik. Dit keer doeltreffend buitelugstofinsdringing, vogkondensasie en vloeistofspatskade teë, wat krities is vir outomatiseringsensors en buitegeplaaste toestelle. Die skroefverbindingsmeganismee verskaf kragtige anti-losprestasie. Selfs onder langtermyn meganiese vibrasie, toestelskud en sikliese temperatuurveranderinge sal die paarde verbindingsstuk nie per ongeluk losraak nie, wat onderbreking van seinval as gevolg van swak kontak voorkom. Goudgeplateerde kontakpene verminder kontakweerstand en versterk anti-oksidasie- en anti-korrosie-vermoë. ’n Stabiele elektriese verbinding kan jare lank gehandhaaf word selfs in vogtige, stofagtige industriele werkswinkelomgewings. Die nikkelversterkte plastiek dop het hoë meganiese sterkte, slagbestandheid en chemiese korrosiebestandheid, en weerstaan krab- en drukskade tydens toestelmontering en buitegebruik.

Derde, hoë-kwaliteit 2.0-spesifikasie veelvoudige-draad verstane-koperdraad verseker langtermyn buigduurzaamheid en stabiele elektriese geleiing. In plaas van stywe enkel-draad koperdraad, gebruik ons veelvoudige-draad buigsame verstane-kopergeleiers. Die fyn veelvoudige-draadstruktuur verleen die hele kabelbundel uitstekende buig- en draai-vermoë. Dit kan herhaalde buiging, sleep en ligte beweging binne nou toerustingkaste of naby bewegende meganiese komponente weerstaan sonder dat die binne-kern-draad breek. Die oppervlak van elke koperdraad is eenvormig met tin bedek. Die tinlaag isoleer koper van lug en vog, wat koperdraadoksidasie, verdonkerding en swak kontak voorkom, of dit nou vir langtermyn statiese lê of vir oop versteende terminale wat wag vir soldeerverbinding is. Twee omhulselmateriaalopsies – PVC en PUR – voldoen aan verskillende omgewingsvereistes. Hoë gehalte PVC-buite-omhulsel het stabiele fisiese eienskappe vir binne-statiese kastebedrading met uitstekende koste-doeltreffendheid. ‘n Verbeterde PUR-omhulsel verbeter oliebestandheid, lae-temperatuurbestandheid, slytbestandheid en buigmoegheidbestandheid aansienlik. Dit is geskik vir harde werkomstandighede met meganiese wrywing, oliespatting, ‘n lae-temperatuur-werkswinkelomgewing en geleentlike kabelbeweging. Alle isolasie- en omhulselmateriale voldoen aan RoHS-milieubeskermingsvereistes; ‘n halogeenvrye materiaalopsie is beskikbaar vir buitelandse uitvoerprojekte om aan internasionale nywerheidsinkoopstandaarde te voldoen.

Vierdens, streng gestandaardiseerde fabriekproduksie en multi-item afleweringinspeksie verseker uitstaande konsekwentheid tussen verskillende partye. Elke kabelstel gaan deur outomatiese draadafsnyding, presisie-laserisolasiestriping, hoë-kwaliteit terminaltin-dompeling, M12-konnektor-krimp-/soldeermontering, interne spanningverligtingsverwerking en volledige elektriese toetsing in formele produksiewerkswinkels. Elke voltooide kabelstel ondergaan ‘n pen-tot-pen kontinuïteitstoets, kortsluitingsopsporing tussen verskillende kerne, isolasie-weerstandstoets, weerstandspanningstoets en visuele voorkominsinspeksie. ‘n 100-persent elektriese toets voor lewering elimineer defektiewe produkte. Vir handmatig saamgestelde kabelstelle wat ter plaatse vervaardig word, kan elke eenheid verskil in krimpkwaliteit, soldeerstatus en stripafmetings, wat lei tot onkonsekwente dienslewe tussen individuele stukke. Ons fabriekvervaardigde produkte handhaaf eenvormige standaarde vir elke produksiepartyi, wat effektief die toestelvalkoers en naverkooponderhoudskoste wat uit kabelkwaliteitsprobleme voortspruit, verminder. Spanningsverligtingsversterking word toegepas by die oorgangposisie tussen die M12-konnektor en die kabelliggaam om trek- en buigspanning te versprei en kernbreuk by die kabelwortel as gevolg van eksterne trekkrags te voorkom.

Vyfde, die veelsydige, veel-dimensionele aanpassingsvermoë pas aan by verskeie nie-standaard industriële bedradingvereistes. Ons ondersteun aanpassing van die totale kabel-lengte na keuse, wat die beperking van vaste-lengte, vooraf vervaardigde produkte verbreek. Kliënte kan die presiese kabel-lengte vasstel volgens die werklike installasie-afstand tussen die paneelmonteerde M12-posisie en die teiken-soldeer- of terminaal-aansluitingspunt, om verspilling as gevolg van ’n oorlangse kabel of monteerprobleme as gevolg van ’n te kort kabel te vermy. Behalwe hooflengte-aanpassing, kan ons ook die draaddikte wysig, die isolasie-afskraplengte by die oop punte aanpas, die tinbedekkingsdikte verander, die draadkleurkombinasie aanpas en ’n beskermde kabelstruktuur kies vir plekke met sterk elektromagnetiese steuring. ’n Beskermde kabel kan eksterne industriële elektromagnetiese geraas steur en stabiele sein-oordrag vir analoog-sensorseine waarborg. Of dit nou klein-batch prototipemonsters is vir toestel-navorsings- en ontwikkelingsverifikasie of grootvolume massa-produksie-ondersteuning vir outomatiese toestelprojekte, ons kan doelgerigte aangepaste oplossings verskaf.

Sesde, die buigsame oop-einde-ontwerp maak diversifiseerde verbindingsmetodes moontlik en verbeter die algehele koste-doeltreffendheid van die projek. Een punt is ’n standaard M12-mannelike-konnektor vir vinnige ‘plug-and-play’-koppeling met die ooreenstemmende M12-vroulike-stuk; die ander kant het vooraf behandelde oop, geplated drade wat verskeie verbindingsmetodes ondersteun: soldering aan PCB-sirkuitborde, vasvat in PLC-skroefklemme, krimping met ander terminale kontakte, of verbinding met ander interne kabelstelsels. Hierdie oorgangstipe kabelstelsel vermy die aankoop van ekstra tussenverbindings-toegereedskap. Dit verbind direk die M12-veldkoppelvlak met die toestel se interne stroombaan en vereenvoudig sodoende die algehele stelselbedradingargitektuur. Die vooraf voltooide produk verminder die benodigde gereedskap vir werkers op die werf; slegs eenvoudige solderings- of skroefvaswerk is nodig, wat die tegniese drempel vir veldkonstruksie verlaag.

Hierdie M12 manlike-4-pen- na-gestripte-en-geplated 2,0-draadkabel (rooi-swart-wit-groen) word wyd gebruik in industriële outomatiseringsuitrusting, terplekke sensorbedrading, PLC-beheerkaste, sein-oordrag vir meganiese toerusting, interne bedrading vir toetsinstrumente en ander mechatroniese koppelingsgeleenthede.

1. Industriële outomatiseringssensorverbinding

Die M12-manlike-konnektor is aan die toestelhuis vasgemaak vir koppeling met perifere nabyheid-sensore, foto-elektriese sensore en druk-sensore; die oop, geplateerde draaduiteindes word aan die interne PLC of seinversamelbord gekoppel om die sensorseine toegang te gee.

2. Interne bedrading vir PLC- en industriële beheerkaste

Binne-in die outomatiseringsbeheerkas is die M12-manlike-konnektor aan die kaspaneel vasgemaak vir eksterne seininvoer; die rooi-swart-wit-groen voor-geplateerde drade word direk aan die skroefklemme van die PLC-module vasgeklem om vinnige seinbedrading te bewerkstellig.

3. Seinoordrag vir meganiese en mechatroniese toerusting

Gebruik as oorgangskabel vir outomatiese masjinerie, verpakingsuitrusting en vervoeruitrusting. Dit omskakel die eksterne M12-insteekkoppelstuk na interne oop-draadklemme vir verbinding met hoofbeheersirkuitborde.

4. Toets- en Meetinstrumente: Interne Verbinding

Vir industriële toetsinstrumente en data-insamelingsapparate. Die M12-manlike koppelstuk dien as eksterne seininvoerpoort; voor-gelotte draadklemme word op die PCB-sirkuitbord binne die instrument gesoldeer.

5. Terreinuitrusting: Herstel en Projekaanpassing

Tydens uitrustingherstel- en tegniese-transformasieprojekte verminder die voor-afgeskrape en voor-gelotte kabel die terreinverwerkinglas en versnel die bouvoortgang van outomatiseringsopgradering.

6. Uitrustingnavorsing en -ontwikkeling: Prototipe-proefproduksie

Tydens produk-ontwikkeling en prototipe-verifikasie kan die aanpasbare kabel-lengte en oop gelotte klemme R&D-ingenieurs help om vinnig ’n toetssentrum op te rig en die toets- en foute-opsporingsiklus vir uitrusting te verkort.

V1: Watter kant bereik die IP65-IP67 waterdigheidsgradering? Is die ontblote, geplatedte draadeindes waterdig?
A1: Slegs die M12-manlike-konnektor bereik IP65-IP67 na korrekte paneelinstallasie en pakkingverdrukking. Die ontblote en geplateerde oopdraadeindes is nie waterdig nie. Hulle moet na verbinding binne ‘n verseëlde behuising of bedradingboks geplaas word en mag nie aan waterspuit of ‘n vogtige, ooplugomgewing blootgestel word nie.

V2: Kan ek die totale kabel-lengte aanpas? Kan die ontblote lengte en platingdikte by die oopdraadeindes aangepas word?
A2: Ja. Ons ondersteun aanpassing van die totale kabellengte na wens. Die ontblote lengte en platingafmetings van die Rooi-Swart-Wit-Groen oopdraade kan ook volgens u tegniese tekening aangepas word. Aangepaste vereistes kan ‘n minimum-bestelhoeveelheid vereis; raadpleeg asseblief ons verkoopspan tydens bestelling.

V3: Moet ek ‘n geskermde kabel kies? Wanneer word skerming aanbeveel?
A3: Geskermde weergawe is opsioneel. Dit word sterk aanbeveel dat 'n geskermde kabel gebruik word wanneer hierdie kabelstel swak analoog-sensorseine oordra en in 'n omgewing met sterk motor- of frekwensie-omskakelaar-elektromagnetiese interferensie werk. Die nie-geskermde weergawe is koste-effektief vir gewone digitale sein- en voedingbedrading.

V5: Wat is die verskil tussen 'n PVC-buitekous en 'n PUR-buitekous, en hoe moet ek kies?
A5: 'n PVC-buitekous is geskik vir binnelandse statiese kabinetbedrading met 'n goeie koste-prestasie-verhouding. 'n PUR-buitekous het uitstekende oliebestandheid, lae-temperatuurbestandheid, slytbestandheid en buigmoegheidbestandheid vir toepassings met oliebesoedeling, lae temperature of gereelde kabelbeweging. Bedryfstemperatuurreeks: PVC: -20°C tot +80°C; PUR: -40°C tot +85°C.

V5: Wat is die maksimum stroomdra-kapasiteit per draadkern? Kan hierdie kabelstel vir 'n hoëvermoë hoofvoedingslus gebruik word?
A5: Elke draadkern ondersteun maksimum 4 A. Hierdie kabelstel is ontwerp vir sensoren se sein- en klein-stroom aanvullende krag-oordrag, en is nie geskik vir hoë-stroom hoofkragversorgingskringloop nie.

V7: Na installasie is die sein onstabiel of onderbrekend; watter punte moet ek kontroleer?
A7: Geliewe kontroleer hierdie items: bevestig dat die M12-teenvoegsel-konnektor volkome vasgeskroef en vergrendel is; verifieer dat die oop-draad-soldeer- of krimp-posisie geen valsoldeer of los kontak het nie; kontroleer dat geen koperdrade van die ingeloodde terminale kortsluiting veroorsaak nie; ondersoek die kabelomhulsel vir krabbe of meganiese beskadiging. Vervang die kabelstel indien permanente beskadiging bestaan.

V8: Sluit hierdie produk die teenvoegsel-M12-vroulike konnektor in?
A8: Slegs hierdie voltooide oorgangskabelstel word verskaf. Die teenvoegsel-M12-vroulike teenvoegselkonnektor word nie in die pakket ingesluit nie. Kliënte moet passende toebehore volgens die projekontwerp koop.

V9: Word klein-batch monsterbestellings ondersteun? Is daar 'n minimum-bestelhoeveelheid vir aangepaste spesifikasies?
A8: Standaard-spesifikasie monsters is beskikbaar. Vir aangepaste kabel-lengtes, gewysigde afskraap-lengtes, spesiale draad-grootte en spesiale materiaalvereistes kan 'n minimum-bestel-kwantiteit van toepassing wees; raadpleeg asseblief die verkoopafdeling.

V10: Kan ek die verstek Rooi-Swart-Wit-Groen draad-kleurvolgorde verander?
A10: Ja, ons ondersteun die aanpassing van die draad-kleurvolgorde volgens die kliënt se tegniese spesifikasies; dit val onder aangepaste dienste en kan 'n minimum-bestel-kwantiteit vereis.

V10: Kan halogeenvrye materiaal verskaf word vir projekte wat vir uitvoer bedoel is?
A10: Ja, ’n halogeenvrye grondstofopsie kan op versoek verskaf word om aan internasionale omgewingsbeskermingsinkoopstandaarde vir buitelandse toerustinguitvoer te voldoen.

Dankie dat u die produkdokument van die M12-mannelike-4-pen-na-geskil- en-getinste-2,0-draadstel (rooi-swart-wit-groen), met aanpasbare kabel-lengte, gelees het. Ons maatskappy spesialiseer in navorsing en ontwikkeling, ontwerp en vervaardiging van M-reeks sirkelvormige-konnektor-stelle, paneelmonteer-oorgangskabels, geskil- en getinste oop-einde-draadstelle, industriële sensorkabels en verskeie nie-standaard aangepaste draadstel-oplossings. Ons produkte word wyd voorsien aan die industriele outomatisering-, PLC-beheerstelsel-, meganiese-toerusting-, toetsinstrument- en mekaniese-elektroniese-toerusting-industrieë.

Ons verskaf standaard kant-en-klaar-kabelsamestellings sowel as omvattende aangepaste dienste, insluitend aanpasbare totale kabel-lengte, verstelbare draad-skil-lengte, beskermde / nie-beskermde opsie, PVC / PUR / halogeen-vrye omhulselmateriaal, gewysigde draadkleurvolgorde en draaddikte-aanpassing.

Indien u tegniese raadgewing benodig vir parameterbevestiging, ontwikkeling van pasgemaakte kabelstelle, proefbestellings van monsters, groeproduk-uitnodingsvir aanbiedings of projekgeoriënteerde ontwikkeling van interkonneksie-oplossings, neem asseblief kontak op met ons verkoopondersteuning- en tegniese span.

Ons volledige produkportefeulje sluit M12 / M8 sensorkabelstelle, lugvaartstekker-kabelsamestellings, oor-grense-omskakelkabels, ontbloot-verstane oop-einde oorgangskabelstelle, multi-tak-vertakkingskabelstelle en alle soorte nie-standaard pasgemaakte kabelstelle in. Ons ondersteun klein-batch-proefmonsters, grootvolume-produksielewerings en projek-gebaseerde pasgemaakte ontwikkeling.

Stuur asseblief u navraag wat die produkmodel, benodigde totale kabel-lengte, afskraplengte-vereiste, spesiale draadkleurdefinisie, bestelhoeveelheid, toepassingsomgewing en ander spesiale tegniese spesifikasies bevat. Ons professionele verkoop- en tegniese span sal vinnig antwoord en doelgerigte tegniese aanbevelings sowel as ’n formele kommersiële kwotasie verskaf.
