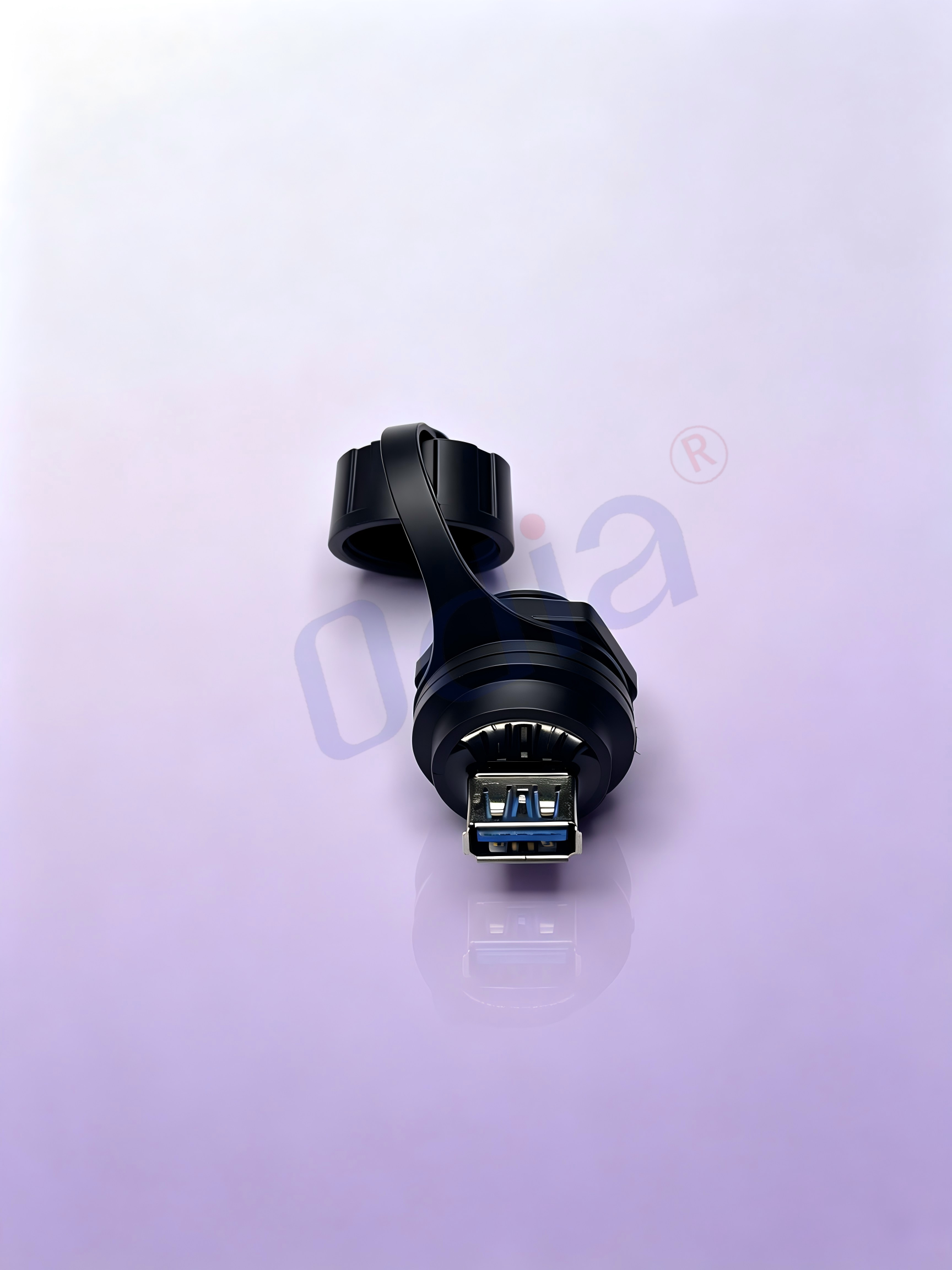

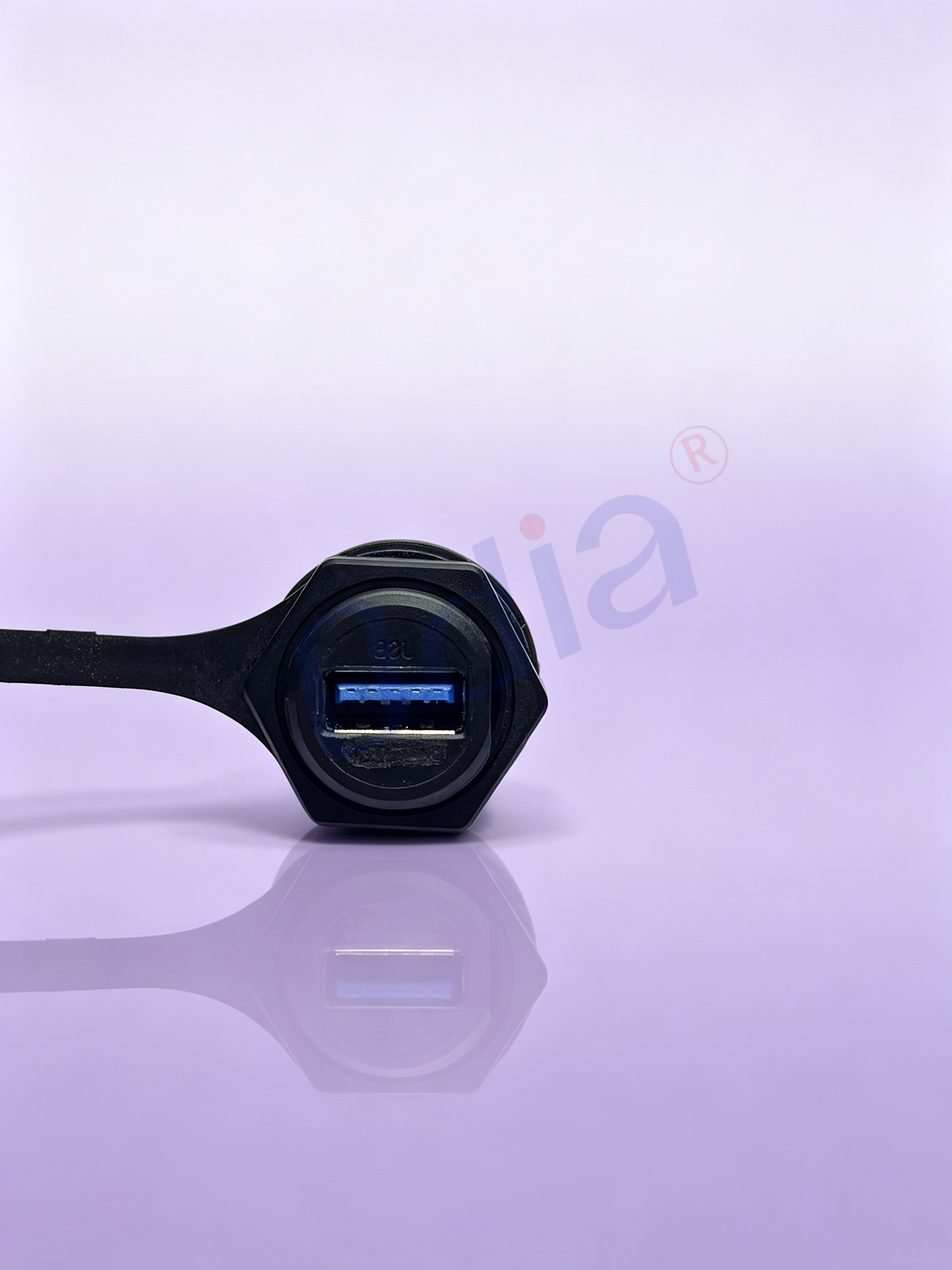

M20 USB Combo na Babae na Aviation Plug | Panel‑Mount na Dalawang USB‑A at Type‑C na Waterproof na Connector na may Gasket at Lock Nut

Ang USB combo na pambabae na aviation plug na ito na modelo M20 ay gumagamit ng pamantayang M20×1.5 na metrikong thread na panel-mount na istruktura. Ang isang solong katawan ng konektor ay nag-uugnay sa USB-A na pambabae na soket at sa muling mapapalitan (reversible) na USB Type-C na pambabae na soket. Bawat yunit ay na-pre-match na may silicone na waterproof sealing gasket at metal na locking nut para sa bulkhead installation. Ang bawat batch ay sumasailalim sa mahigpit na multi-item inspection na sumasaklaw sa pag-check ng itsura, electrical continuity, insulation resistance, contact resistance, thread locking performance, at sealing assembly test upang matiyak ang matatag at pare-parehong kalidad na antas ng industriya para sa integrasyon ng kagamitang ginagawa sa malaking dami.

1.1 Mga Tungkol sa Materyales at Istukturang Spesipikasyon

Ang panlabas na kahon ay gawa sa de-kalidad na binago na PA66 na plastik na may anti-sunog na katangian, may rating na UL94-V0, na may mataas na mekanikal na kahigpit, pagtutol sa impact, anti-UV, at anti-aging na katangian, na angkop para sa pangmatagalang paggamit sa loob ng gusali at bahagyang outdoor na kapaligiran. Ang dalawang internal contact terminal—para sa USB-A at Type-C—ay gawa sa mataas na kalidad na phosphor bronze na may ginto na coating sa ibabaw, na nagpapabuti ng conductivity, pagtutol sa oxidation, at pagtutol sa corrosion upang maiwasan ang hindi stable na koneksyon dahil sa alikabok, kahalumigan, at paulit-ulit na pagpasok at pag-alis ng kable. Ang sumusuportang waterproof gasket ay gawa sa mataas na resilience na silicone material, na nag-aalok ng mahusay na compression recovery, malawak na toleransya sa temperatura, at mahabang buhay ng serbisyo upang mapanatili ang stable na sealing performance kahit sa paulit-ulit na compression. Ang metal locking nut na naka-precision machined ay nagbibigay ng pantay na clamping pressure, na kumakapit nang matatag sa combo connector sa equipment panel nang walang pag-ikot o paglipat kahit sa ilalim ng mekanikal na vibration. Ang standard na M20 thread dimension ay sumasabay sa karaniwang M20 panel cut-out hole, na nagpapadali ng mabilis na through-panel installation. Ang nakakabit na anti-loss protective cap ay sumasakop sa parehong dual-USB port kapag hindi ginagamit, na nagpipigil sa mga dumi at likido na pumasok nang sabay-sabay sa dalawang receptacle.

1.2 Mga Parameter ng Elektrikal at Signal na Pagganap

Kumpigurasyon ng Interface: Pinagsamang USB‑A na pambabae + USB Type‑C na pambabae na dalawang-sa-isang reseptakulo. Ang USB‑A ay sumusuporta hanggang sa USB3.0 SuperSpeed na 5Gbps, at compatible sa USB2.0 / USB1.1. Ang USB Type‑C ay sumusuporta sa mataas-na-bilis na pagpapadala ng datos at sa kabaligtaran na pagpasok ng plug. Pinatatak na Voltaheng Panggagana: 300V AC/DC. Pinatatak na Kasalukuyang Panggagana: 3A bawat port. Dielektrikong Titiis na Voltahen: 1500V AC (50Hz, 1 minuto), walang pagkabali o pagkakalitaw ng spark. Paglaban sa Insulasyon: ≥2000 MΩ sa normal na kondisyon ng kapaligiran. Paglaban sa Kontak: ≤5 mΩ para sa bawat pin ng kontak. Buong Buhay ng Mekanikal na Pagkakabit: ≥2000 beses na pagpasok-at-pag-alis para sa bawat port. Ang mga ibabaw ng kontak na gawa sa ginto ay nagpapabagal sa oksidasyon at sa paglipat ng signal sa mga kapaligirang may mataas na kahalumigmigan at alikabok. Paalala: Ang konektor na ito ay idinisenyo para sa pagpapadala ng signal at sa mga senaryo ng auxiliary power supply na may mababang kapasidad; hindi ito isinasaalang-alang para sa mga high‑current na heavy‑load na power loop.

1.3 Mga Parameter sa Mechanical Performance

Inirerekomendang torque ng pag-install para sa M20 locking nut: 1.0–2.0 N·m. Ang istruktura ng thread-locking ay kumakapit nang matatag sa dual-port connector sa ibabaw ng panel, na tumututol sa puwersa ng paghila ng kable, mekanikal na shock, at tuloy-tuloy na vibrasyon. Nakakasalba ito sa saklaw ng vibration test na 10 Hz–2000 Hz, na lubos na angkop para sa engineering machinery, mobile vehicle-mount units, at automated production-line equipment. Ang pinalakas na panloob na bracket structure ay nagpapabilis ng parehong USB-A at Type-C sockets, na nagpipigil sa displacement o deformation ng terminal dahil sa madalas na pag-plug at pag-unplug. Ang one-piece molded housing ay nagpapabuti ng compression at collision resistance, na binabawasan ang peligro ng cracking habang isinasagawa ang assembly at operation sa lugar.

1.4 Mga Parameter ng Environmental Performance

Temperatura ng Paggana: ‑40 ℃ hanggang +85 ℃. Temperatura ng Pag-iimbak: ‑50 ℃ hanggang +110 ℃. Ang plastik na kabalang bahagi at mga bahaging pang-seal na gawa sa silicone ay nananatiling may matatag na pisikal na katangian kahit sa paulit-ulit na pagbabago ng mainit at malamig, nang hindi sumisira o nagpapakita ng permanenteng depekto sa anyo. Patuloy na kahalumigmigan sa paggana: hanggang 95%RH sa kapaligiran na walang kondensasyon, na may mahusay na paglaban sa kahalumigmigan at amag. Kapag tamang inilagay gamit ang ibinigay na waterproof gasket at locking nut, ang konektor ay nakakamit ang IP65 na antas ng proteksyon laban sa alikabok at siksik na tubig. Epektibong pinipigilan nito ang alikabok, hamog, at siksik na tubig na pumasok sa loob ng kagamitan. Ang produkto na ito ay angkop para sa mga workshop at kondisyong kalahati sa labas, ngunit HINDI idinisenyo para sa pangmatagalang pagkakalubog sa ilalim ng tubig. Dapat magdagdag ng panlabas na protektibong kabanayan para sa patuloy na malakas na pagsabog ng tubig o paggana sa ilalim ng tubig.

1.5 Mga Panuto sa Pag-install

Buruin ang karaniwang M20 na butas para sa pagkakabit sa harap na panel ng kabinet ng kagamitan. Ipasa ang pangunahing bahagi ng M20 na USB combo na pambabae na aviation plug sa butas ng panel mula sa labas. Ilagay ang silicone na gasket na pangtubig sa pagitan ng balikat ng konektor at ng panlabas na mukha ng panel. I-screw ang metal na locking nut sa M20 na thread mula sa panloob na bahagi ng kabinet at i-tighten ayon sa inirerekomendang torque. Isara ang nakakabit na protektibong takip upang takpan ang parehong USB‑A at Type‑C na port kapag hindi ginagamit ang interface. Buksan ang takip kapag kailangan mong isaksak ang karaniwang USB‑A na panao o Type‑C na panao na plug. Ang pagkakabit ay hindi nangangailangan ng kumplikadong pag-weld, kaya madali itong maisasagawa sa mass‑volume production assembly gayundin sa kahulugan ng pagpapalit at upgrade ng kagamitan sa huling yugto.

Ang M20 USB Combo Female Aviation Plug ay naglulutas ng mga tunay na suliranin sa industriya para sa mga modernong industrial device na nangangailangan ng parehong tradisyonal na USB-A at bagong henerasyong Type-C interfaces. Sa halip na kumuha ng dalawang hiwalay na panel hole para sa dalawang magkahiwalay na USB adapter, ang aviation-style na konektor na ito na may dalawang-isa-isa ay pagsasama-sama ng dalawang interface sa loob ng isang M20 thread housing, na nagse-save ng espasyo sa panel layout, binabawasan ang gastos sa pagbubukas ng butas, at pinapasimple ang BOM list. Kasama na dito ang kumpletong waterproof gasket at locking nut bilang standard, na nagbibigay ng threaded anti-loosening fixation, dust-proof & splash-proof sealing, high-speed signal transmission sa dalawang port, at industrial-grade durability — lahat sa iisang unit. Nakakatulong ito sa mga tagagawa ng kagamitan na mapabuti ang antas ng interface integration, mabawasan ang failure rate dahil sa environmental contamination at mechanical vibration, at bawasan ang kabuuang gastos sa after-sales maintenance.

2.1 Dalawang-isa-isa na Integrated Design na may Dalawang Port, Panel Layout na Nakaeconomize sa Espasyo

Nakapaloob ang USB-A na pambabae at ang muling maaaring i-plug na USB Type-C na pambabae sa loob ng isang M20 aviation-connector housing. Kailangan lamang ng isang M20 panel cut-out upang magamit ang dalawang karaniwang ginagamit na USB interface. Ito ay nag-o-optimize sa layout ng cabinet panel, nag-i-imbak ng mahalagang espasyo sa ibabaw ng panel, binabawasan ang workload sa mekanikal na pagpoproseso, at pinapasimple ang pamamahala ng pagbili ng mga bahagi. Ang kagamitan ay maaaring sumuporta sa mga lumang aksesorya ng USB-A at sa mga modernong peripheral na Type-C nang sabay-sabay, nang hindi kailangang i-install ang dalawang hiwalay na USB panel adapter.

2.2 Kompletong Matching na Waterproof na Aksesorya para sa Maaasahang Panel Sealing

Ang bawat set ng combo aviation plug ay kasama ang dedikadong silicone waterproof gasket at M20 metal locking nut nang direkta mula sa kahon. Walang karagdagang pagbili ng spare part ang kailangan. Kapag hinigpit ang nuts, ang elastic na silicone gasket ay kinokompress nang mahigpit sa pagitan ng connector shoulder at cabinet panel, punan ang mga puwang sa assembly upang makabuo ng epektibong sealing barrier. Ito ay nag-i-isolate ng panlabas na alikabok, industriyal na basura, hamog, at tumutulo na tubig, na nangangalaga sa parehong internal na USB-A at Type-C contact terminals laban sa pagkaubos at panganib ng short-circuit sa matitinding workshop at semi-outdoor na kapaligiran.

2.3 M20 Aviation Thread Locking Structure, Anti-Vibration & Anti-Loosening

Ginagamit ang matatag na M20 metric thread locking mechanism, na iba sa karaniwang snap-in USB sockets na madaling lumuwang dahil sa vibration. Ang metal locking nut ay nagbibigay ng malakas na clamping force upang mahigpit na i-fix ang dual-port combo connector sa panel. Ito ay nagpipigil sa displacement, rotation, at poor contact na dulot ng vibration ng kagamitan, paghila sa kable, at matagal na operasyon. Perpektong angkop para sa vibrating machinery, vehicle-mounted electronic units, at field-deployed instruments, na nagsisiguro ng tuloy-tuloy at stable na connection performance.

2.4 High-Speed Transmission na May Dalawang Interface, Malawak na Compatibility

Ang USB‑A port ay sumusuporta sa USB3.0 SuperSpeed hanggang 5Gbps at compatible sa USB2.0 / USB1.1. Ang reversible na USB Type‑C port ay sumusuporta sa mataas na bilis ng data at transmisyon ng power signal gamit ang reversible na plug‑in orientation. Ang ginto‑plated na phosphor‑bronze contacts ay nangangalaga ng matatag na signal integrity para sa parehong port. Compatible ito sa iba't ibang industrial debugging tools, data storage devices, handheld terminals, sensors, at peripheral equipment. Sakop nito ang iba't ibang pangangailangan sa koneksyon ng modernong industrial hardware, na nagdudulot ng malaking kaginhawahan sa pag-configure ng mga parameter ng equipment, pag-export ng data, at firmware upgrade work.

2.5 Industrial‑Grade na Hilaw na Materyales at Suporta sa Global na Compliance

Ang mataas na lakas na anti‑sunog na PA66 housing, ang mga premium na silicone sealing component, at ang mga contact terminal na gawa sa ginto ay nagpapaguarantee ng matagalang katiyakan sa ilalim ng mga kumplikadong industriyal na kondisyon. Ang mga standard na produkto ay sumusunod sa CE at RoHS certification para sa mga proyektong eksport sa buong mundo. Ang mahigpit na batch sampling tests ay sumasaklaw sa hitsura, electrical performance, thread locking, at sealing performance. Magagamit ang mga serbisyo para sa customization, kabilang ang espesyal na kulay ng housing, pag-aadjust ng pin‑definition, at pagbuo ng tugmang mating cable para sa mga personalisadong pangangailangan ng proyekto.

Dahil sa dalawang‑sa‑isa na disenyo ng dual‑USB‑A at Type‑C, M20 na naka‑thread na anti‑vibration locking, dust‑proof at splash‑proof sealing, at industriyal na antas ng tibay, ang kombinasyong aviation plug na ito ay malawakang ginagamit sa mga industrial control cabinet, outdoor intelligent terminal, engineering machinery electronics, testing & measuring instrument, new‑energy equipment, at vehicle‑mounted system.

3.1 Industrial na Kontrol na Cabinet at Kagamitan para sa Automation

Itinatagkis sa panel ng cabinet ng PLC, mga industrial na controller, at mga automated na device sa production line. Nagbibigay ng parehong USB-A at Type-C na panlabas na port para sa pag-download ng programa, pagbabago ng mga parameter, at real-time na pag-export ng data. Ang single-hole installation ay nag-o-optimize sa layout ng cabinet. Ang vibration-resistant na locking at dust-proof na sealing ay nakakatugon sa kumplikadong operasyon na kapaligiran sa workshop.

3.2 Outdoor na Intelligent Terminal at Field Monitoring na Kagamitan

Ginagamit para sa mga field data-acquisition cabinet, roadside na smart device, at outdoor na access-control terminal. Ang IP67-level na dust-proof at splash-proof na kakayahan ay nangangalaga laban sa outdoor na alikabok, hamog, at patak ng ulan. Ang dual-port design ay sumusuporta sa parehong lumang USB-A na peripheral at modernong Type-C na handheld debugging tool para sa on-site na pagpapanatili ng kagamitan.

3.3 Engineering Machinery at Vehicle-Mounted na Electronic System

Ginagamit bilang panel-mount na dalawang USB interface para sa mga makinarya sa konstruksyon, makinarya sa agrikultura, at mga onboard na industrial electronic modules. Ang M20 thread-locking nut ay nagbibigay ng anti-loosening performance upang harapin ang patuloy na mechanical vibration at mga bumpy na kondisyon sa operasyon. Ang nakakabit na protective cap ay panatilihin ang kalinisan ng USB-A at Type-C sockets laban sa alikabok at mga splash sa construction site.

3.4 Pagsubok, Pagsukat at mga Instrumentong Pang-analisis

Nakainstala sa harap na panel ng mga high-speed testing instruments at data-sampling equipment. Ang dalawang port na combo interface ay sumusuporta sa koneksyon sa USB-A storage disks at Type-C data-collecting terminals. Ang compact na M20 thread mounting ay nagpapasimple sa mechanical design ng instrument cabinet at sa mga operasyon ng on-site maintenance.

3.5 Mga Intelligent Device para sa New-Energy at Smart Building

Angkop para sa mga kabinet na pang-imbak ng enerhiya, mga terminal na pang-monitoring ng photovoltaic, at mga yunit na pang-kontrol ng matalinong gusali. Nag-aalok ito ng madaling pag-access sa data gamit ang dalawang port at koneksyon sa auxiliary power, na umaangkop sa malawak na pagbabago ng temperatura at madikit na kondisyon sa lugar ng trabaho ng mga kagamitan sa industriya ng bagong enerhiya.

Tanong 1: Ano ang mga accessory na kasama sa pakete ng M20 USB combo female aviation plug na ito?

Ang standard na pakete ay naglalaman ng pangunahing M20 two-in-one USB-A + Type-C combo aviation plug body, silicone waterproof gasket, at M20 metal locking nut, kasama na ang integrated tethered anti-loss protective cap. Ang lahat ng accessory para sa pag-install at pag-seal ay kumpleto na, kaya walang pangangailangan na bumili ng karagdagang bahagi.

Tanong 2: Ano ang sukat ng butas sa panel na kailangan para sa pag-install?

Ginagamit ng konektor na ito ang M20×1.5 na standard thread specification. Mangyaring mag-drill ng M20 standard mounting hole sa panel ng kagamitan para sa through-panel installation.

Tanong 3: Ano ang mga kakayahan sa pagpapadala ng bawat port?

Ang USB‑A port ay sumusuporta sa USB3.0 SuperSpeed hanggang 5Gbps, at compatible sa USB2.0 / USB1.1. Ang USB Type‑C port ay sumusuporta sa mataas na bilis ng data transmission kasama ang reversible plug‑in function. Ang dalawang port ay maaaring gumana nang hiwalay para sa kani‑kaniyang peripheral connection.

Tanong 4: Ano ang rating nito para sa paglaban sa tubig? Maaari bang gamitin ito sa ilalim ng tubig?

Kapag tama ang pag‑install kasama ang tugmang gasket at locking nut, ito ay umaabot sa IP65 dust‑proof at splash‑proof grade, na nakakatanggol laban sa alikabok, hamog, at tumutulo o sumusplashing na tubig. Hindi ito angkop para sa pangmatagalang immersion sa ilalim ng tubig. Kailangan ng karagdagang dedikadong protective housing para sa patuloy na heavy‑spray o underwater na mga sitwasyon.

Tanong 5: Ano ang kalamangan ng kombinasyong aviation plug na ito na may dalawang port kumpara sa dalawang hiwalay na single‑port USB adapter?

Ginagamit lamang ito ng isang butas sa M20 panel upang magbigay ng parehong USB‑A at Type‑C na interface, kaya nakakatipid ng espasyo sa panel, nababawasan ang gastos sa pagmamasina, pinapasimple ang BOM at ang trabaho sa pag-aassemble. Ang isang set ng gasket at nuts ay nagbibigay ng sealing at fixation para sa dalawang port nang sabay-sabay, na nagpapataas ng kabuuang degree of integration para sa mga equipment panel.

Tanong 6: Anong mga mating plugs ang compatible sa kombinasyong ito ng connector?

Ang USB‑A female receptacle ay compatible sa standard USB‑A male plug; ang Type‑C female receptacle ay compatible sa standard USB Type‑C male plug. Mangyaring gamitin ang standard-dimension na USB‑A at Type‑C male connectors para sa matatag na mating performance.

Tanong 7: Tinatanggap ninyo ba ang mga customized na kailangan?

Suportado ang custom service, kabilang ang espesyal na kulay ng housing, customized na pin-out definition, na-adjust na sealing performance, at suporta sa pag-develop ng mating cable. Mangyaring ipasa ang buong technical requirements para sa project evaluation at quotation.

Tanong 8: Tungkol sa certification, lead-time, at after-sales support?

Ang mga karaniwang produkto ay sumusunod sa mga sertipikasyon ng CE at RoHS. Ang mga karaniwang item na nasa stock ay maaaring ipadala sa loob ng 3–5 araw na may trabaho. Ang mga pasadyang order ay tumatagal ng 7–15 araw na may trabaho, depende sa kumplikado ng proyekto. Nagbibigay kami ng 12-buwan na warranty sa kalidad at 24-oras na online technical support para sa gabay sa pagpili ng produkto, mga tip sa pag-install, at paglutas ng mga problema.

Kami ay isang propesyonal na tagagawa ng industrial aviation-connector na nag-uugnay ng independiyenteng R&D, pagbuo ng mold, plastic injection molding, terminal stamping, at assembly ng finished product. Ang aming hanay ng produkto ay sumasaklaw sa buong serye ng M-type circular aviation plugs, single-port USB waterproof panel adapters, ang partikular na M20 two-in-one USB combo female aviation plug, square multi-pin aviation connectors, at iba’t ibang custom-built na industrial interconnection components. Ang mahigpit na inspeksyon sa kalidad sa maraming antas ay isinasagawa sa buong proseso ng produksyon upang matiyak ang pare-pareho at maaasahang kalidad ng bawat batch para sa mga global na industrial na customer.

Ang aming M20 USB Combo Female Aviation Plug na may waterproof gasket at locking nut ay nag-aalok ng lubos na naisasama na dalawang port na USB-A at Type-C panel-mount interconnection solution para sa mga industrial cabinet, outdoor smart terminal, engineering machinery, at precision testing instruments. Nakakasagot ito sa mga problema dulot ng kakaunting espasyo kapag parehong kailangan ang lumang USB-A at modernong Type-C interface sa iisang panel. Nag-ooffer kami ng libreng sample testing, bulk wholesale, at personalized customization services upang tugunan ang iba’t ibang pangangailangan ng aplikasyon para sa magkakaibang proyekto ng kagamitan.

Kami ay mainit na nagpapakilala sa mga mamimili mula sa buong mundo, mga tagagawa ng kagamitan bilang OEM, mga tagapagsama ng sistema, at mga kasamahan sa inhinyeriya upang kumonsulta tungkol sa mga teknikal na parameter, humiling ng opisyal na mga sheet ng datos, makakuha ng mga presyo para sa bulk purchase, at isumite ang mga kailangan para sa custom na pag-unlad. Ang aming propesyonal na benta at suportang teknikal na koponan ay nagbibigay ng one-stop na serbisyo sa buong proseso na sumasaklaw sa mga mungkahi sa pagpili ng produkto, disenyo ng solusyon, gabay sa pag-install, at komprehensibong suporta pagkatapos ng benta. Inaasam namin ang pagtatatag ng matagalang, stable, at kapaki-pakinabang na pakikipagtulungan sa mga global na kliyente.
