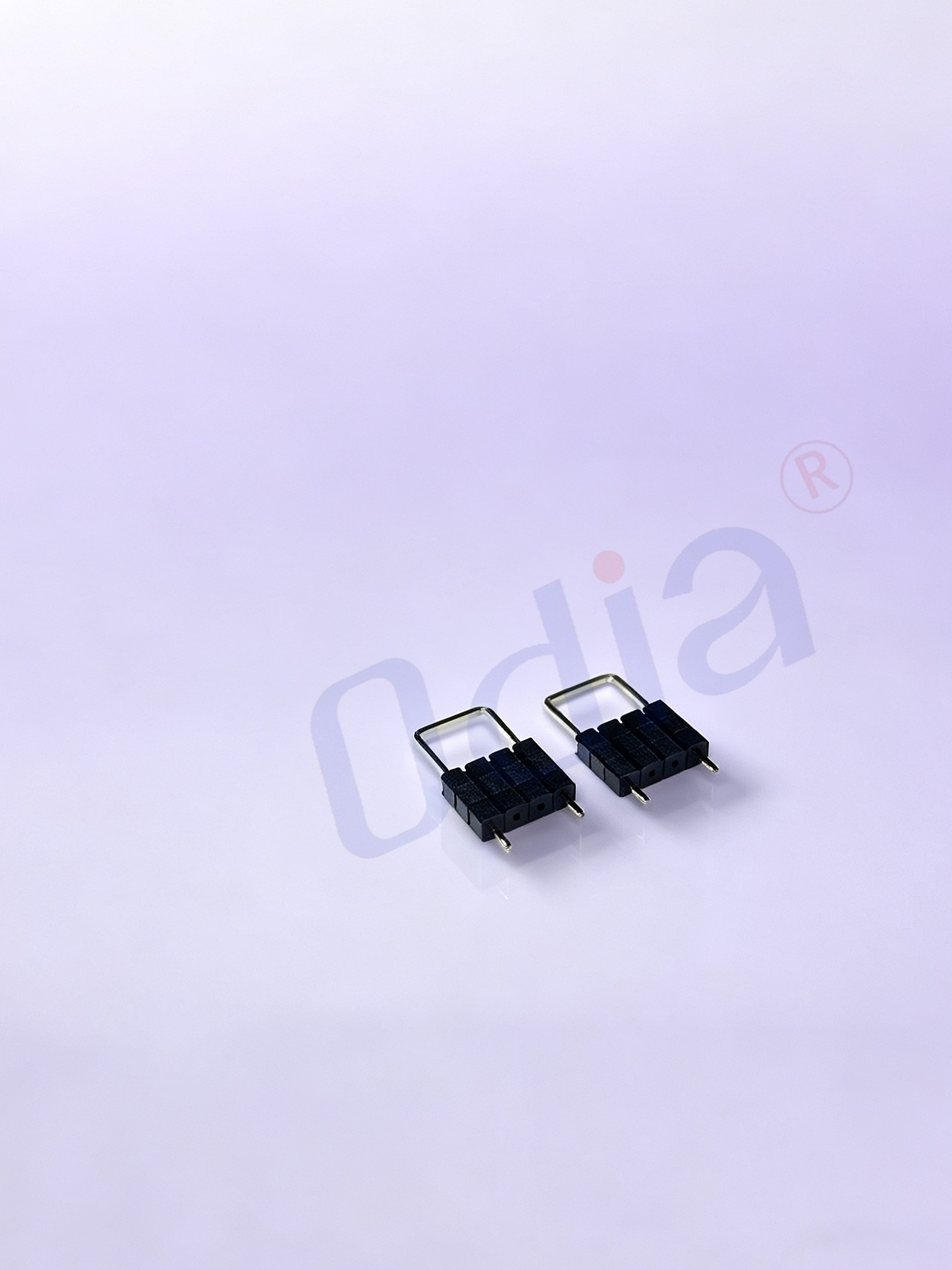

2.54x2.54 mm 1x4P na Pin Header na Isang Hanay na May Tipo ng Gate (Ang Gitnang 2P ay Walang Laman), Pin Header na May Tuwid na Plug na May 180-Degree na Anggulo at Tatlong Layer na Plastic na Insulator

Lahat ng teknikal na parameter ay mahigpit na standardisado at kinakalibrado upang tumugon sa mga global na requirement para sa electronic assembly, kasama ang eksaktong kontrol sa dimensional tolerance at stable na mga indicator ng material performance, na lubos na compatible sa mga pangunahing PCB design specification sa buong mundo.

1. Mga Parameter sa Estructura at Dimensyon

Tala sa Pag-aayos: Ang pitch, taas ng insulator, bilang ng hilera, bilang ng pin, at istilo ng pag-mount ay lahat suportado para sa mga pasadyang espesipikasyon upang tugma sa mga partikular na kinakailangan ng disenyo ng PCB.

2. Mga Spesipikasyon sa Materyal at Surface Plating

• Materyal ng insulator matataas na performance na PA6T na engineering plastic, na may mataas na paglaban sa init, paglaban sa pagsunog, katatagan ng insulation, at mga katangian laban sa pagtanda

• Materyales ng Pin mataas na kalidad na brass na may mahusay na conductivity sa kuryente at mekanikal na tibay, hindi madaling mag-deform o mag-oxidize

• Plating Process standard na Gold o tin sa ibabaw ng 50 μ Regular na Ni gold plating sa ibabaw ng pin, na epektibong nagpapabuti ng paglaban sa oxidation, corrosion, at katatagan sa pag-plug-in
• Ang istrukturang pagposisyon ng parisukat na butas ay naaayon sa eksaktong kalibrasyon ng katawan ng pin, na nagpapataas ng katiyakan ng pag-aassemble ng 30% kumpara sa mga header ng pin na may bilog na butas; at maaaring i-customize ang haba ng pin, ang anggulo ng pagkurbang, at ang sukat ng dulo batay sa mga drawing at mga kinakailangan sa sample ng customer.



3. Mga Parameter ng Electrical Performance

• Ang produkto ay may mahusay na pagdaloy ng kuryente at matatag na kapasidad sa karga.
• Kasalukuyang rating ：3.0 AMP
• Paglaban sa Kontak ：30M ω Pinakamataas
• Resistensya ng insulation: 1000m ω Min, na maaaring epektibong iwasan ang leakage ng kuryente at interference ng signal.
• Kakayahang tumagal ng boltahe: 600 V AC/kada minuto, na nagpapaguarante sa ligtas at matatag na operasyon ng sirkuito. Ang elektrikal na pagganap ay matatag sa malawak na saklaw ng temperatura, nang walang virtual na koneksyon o pagbaba ng signal.

Ang pin header na ito na may square hole na gate-type na sukat na 2.54×2.54 mm, single-row, 1×4P, na may dalawang gitnang pin na walang laman, ay may matibay na triple-layer na plastic na 180° straight plug na istruktura na may kabuuang taas na 18 mm at eksaktong dimensyonal na mga tukoy na PA=7.5 mm, PC=3.0 mm, at PB=7.5 mm; ang kaniyang pasadyang 1×4P na layout na may dalawang sentral na pin na walang laman ay nagbibigay ng tiyak na circuit isolation, na epektibong pinapawi ang signal crosstalk at potensyal na short-circuit interference habang iniimbak ang dagdag na espasyo para sa mas simple na PCB wiring layout, at ang natatanging triple plastic insulator na disenyo ay nagbibigay ng triple insulation protection, superior na structural rigidity, at kahanga-hangang resistance sa compression at deformation kumpara sa mga single o dual plastic na katumbas nito, kasama ang built-in na positioning bumps para sa maaasahang anti-loosening locking pagkatapos ng through-hole installation upang maiwasan ang paggalaw o pagkawala ng komponent dahil sa mechanical vibration at external impact, na sinamahan ng premium na PA6T high-temperature resistant plastic housing at brass contacts na may kumakalat nang pantay at malakas na adhesive gold plating na nagsisiguro ng matagalang stable na low-impedance electrical conduction, mahusay na flame retardancy, at anti-corrosion performance, na ginagawa itong lubos na compatible sa automated wave soldering production lines at angkop para sa malawak na hanay ng industrial control, communication, at consumer electronic devices.

1.Premium na Proseso ng Gold Plating para sa Superior na Conductivity at Durability

Gold o tin sa ibabaw ng 50 μ Sa mga mataas na kalidad na tanso na pins, ang produkto ay nakakamit ang ultra-mababang contact resistance at matatag na electrical transmission performance. Ang gold plating layer ay may pare-parehong kapal, malakas na adhesion, mahusay na oxidation resistance at corrosion resistance, na maaaring epektibong tumutol sa oxidation, rust, at corrosion sa mga kapaligiran na may mataas na kahalumigan, abo, at pangmatagalang operasyon. Ito ay nag-iwas sa mahinang contact, signal interruption, at circuit failure dahil sa oxidation ng pins, na nagpapaseguro ng pangmatagalang matatag at pare-pareho na electrical connection performance. Kumpara sa karaniwang tin-plated pin headers, ito ay may mas mahabang service life at mas reliable na transmission effect, lalo na para sa pangmatagalang walang kupas na operasyon ng precision equipment.

2.Precise na Dimensional Calibration at Convenient na Assembly

Ang lahat ng sukat, kabilang ang kabuuang taas na 18 mm, PA = 7.5 mm, PC = 3.0 mm, at PB = 7.5 mm, ay eksaktong nakakalibrado gamit ang mahigpit na kontrol sa toleransya, na ganap na sumasalig sa pandaigdigang standard na 2.54 mm pitch PCB boards. Ang natatanging disenyo ng clamping buckle para sa positioning ay nagbibigay ng anti-loosening performance matapos ang through-hole mounting. Ito ay mahigpit na pinipigilan ang plastic insulator sa posisyon nito at epektibong pinipigilan ang paglipat o pagkawala dahil sa vibration ng kagamitan at panlabas na impact. Ang tuwid na plug installation mode ay simple at epektibo, na compatible sa manual assembly at automatic welding production lines, na lubos na nagpapataas ng produksyon at assembly efficiency at binabawasan ang production costs para sa mga customer.

3.Matatag na Pagtutol sa Mataas na Temperatura at Malawak na Adaptabilidad sa Kapaligiran

Gamit ang mataas na kalidad na PA6T engineering plastic insulator, ang produkto ay may mahusay na paglaban sa mataas na temperatura, paglaban sa mababang temperatura, at anti-aging performance. Maaari itong gumana nang matatag sa saklaw ng temperatura mula -40℃ hanggang +85℃ nang matagal, at hindi naaapektuhan ng mga pagbabago sa temperatura. Ang UL94 V-0 flame retardant grade ay sumusunod sa pandaigdigang electronic safety standards, na epektibong pinipigilan ang mga panganib na dulot ng sunog dahil sa circuit short circuits. Maaari itong umangkop sa iba’t ibang mahihirap na kapaligiran ng paggamit tulad ng indoor, outdoor, industrial workshop, at vehicle-mounted scenarios, na may malakas na environmental compatibility at mataas na safety factor.

Dahil sa pasadyang disenyo ng istruktura nito, matatag na elektrikal na pagganap, at mataas na antas ng kaligtasan, ang 2.54mm 1×4P na direktang pin header na may dalawang puwang sa gitnang mga pin at triple-layer na plastic insulator ay malawakang ginagamit sa mga kagamitang elektroniko na may presisyon, mga sistema ng kontrol sa industriya, mga produkto ng intelligent terminal, at iba pang larangan—na sakop ang maraming aplikasyon sa industriya:

• Kagamitan sa kontrol ng industriya : Mga module ng PLC control, mga terminal na kumokonekta sa industrial sensor, mga module ng relay, mga industrial switching power supply, at mga sistema ng circuit connection para sa automated equipment. Ang anti-interference at stable na performance ng koneksyon ay nagsisiguro sa tuloy-tuloy at stable na operasyon ng industrial equipment.



• Consumer Electronics : Mga smart home equipment, mga wearable electronic devices, mga control board ng household appliance, mga audio at video equipment, at mga maliit na intelligent terminal circuits. Ang compact na istruktura at madaling assembly ay sumasapat sa lightweight at miniaturization na design requirements ng consumer electronics.



• Kagamitan sa Komunikasyon : Mga mini communication modules, mga signal transceiver equipment, mga network terminal accessories, at mga communication circuit wiring systems. Ang empty-middle isolation design ay epektibong pinipigilan ang signal crosstalk at binabawasan ang communication accuracy at stability.



• Elektronikong Sasakyan : Mga module ng kontrol na nakakabit sa sasakyan, mga konektor ng sensor ng sasakyan, mga circuit ng isang-inteligenteng kagamitan sa loob ng sasakyan, na umaangkop sa pagvibrate ng sasakyan at sa kapaligiran ng pagbabago ng temperatura na may mataas na tibay at katatagan.



• Mga medikal na elektronikong device : Portable na kagamitan sa medisina, mga circuit board ng instrumentong pang-medikal na deteksiyon, mga module ng kontrol na may presisyon sa medisina, na sumusunod sa mataas na kahilingan sa presisyon at katatagan ng mga koneksyon ng kagamitan sa medisina.



• Mga Module sa Elektroniko at Eksperimento para sa DIY : Mga experimental board sa elektroniko ng unibersidad, mga expansion module ng Arduino, mga accessory para sa DIY ng circuit, na nagbibigay ng standard at maaasahang solusyon sa koneksyon para sa pananaliksik at pagpapaunlad ng elektroniko at pagsusulit sa eksperimento.



• Kagamitan sa Suplay ng Kapangyarihan at Pag-iilaw : Mga maliit na switching power supply, mga control board ng LED na may intelligent na ilaw, mga terminal ng module sa distribusyon ng kapangyarihan, na may mahusay na insulation at resistance sa presyon upang matiyak ang ligtas na koneksyon ng kapangyarihan.



Q1: Ano ang mga pangunahing kalamangan ng disenyo na may isang gitnang pin na walang laman kumpara sa karaniwang 1×3 pin headers?

A1: Kumpara sa karaniwang punong 1×3 pin headers, ang disenyo na may isang gitnang pin na walang laman ay lumilikha ng isang hiwalay na lugar ng paghihiwalay sa pagitan ng dalawang functional pin, na epektibong pinauunlad ang signal crosstalk at electromagnetic interference sa pagitan ng mga circuit, tumataas ang electrical clearance at creepage distance upang maiwasan ang mga peligro ng short-circuit dulot ng natitirang solder tin, alikabok o kahalumhan, nagrereserba ng sapat na espasyo para sa PCB wiring at sa loob na istruktura ng kagamitan upang malutas ang mga conflict sa layout, at perpektong umaangkop sa mga scheme ng circuit na kailangan lamang ng dalawang signal channel na may gitnang zone ng paghihiwalay, na lubos na nagpapataas ng katatagan ng circuit, kaligtasan sa operasyon, at kakayahang umangkop sa disenyo ng istruktura habang binabawasan ang gastos sa PCB layout at assembly.

Q2: Ano ang mga pagkakaiba sa pagitan ng triple-layer plastic pin headers at ng single-layer pati na rin ng dual-layer plastic pin headers?

A2: Ang triple-layer na plastic pin headers ay nagpapakita ng mas mataas na antas ng pagganap kumpara sa single-layer at dual-layer na plastic pin headers sa lahat ng aspeto—kabilang ang lakas ng istruktura, pagganap ng insulation, at kakayahang umangkop sa kapaligiran. Ang triple-layer na plastic insulator ay bumubuo ng tatlong hiwalay na layer ng insulation, na lubos na nakakahihiwalay sa leakage current at sa panlabas na electromagnetic interference, na nagbibigay-daan sa napakahusay na kakayahang labanan ang signal crosstalk; ang kanyang three-stage na stacked na istruktura ay malaki ang naitutulong sa pagpapalakas ng kabuuang rigidity, resistance sa compression, at resistance sa deformation, na epektibong tumutol sa cracking dahil sa mataas na temperatura sa panahon ng wave soldering, matagal na thermal aging, at mekanikal na vibration—mas mahusay kaysa sa single at double plastic na bersyon. Ang single plastic pin bases ay nagbibigay lamang ng pangunahing single-layer na insulation kasama ang mga madaling mapagkiling at mabibiyang istruktura, samantalang ang dual plastic na uri ay may dalawang layer ng proteksyon sa insulation ngunit may limitadong istruktural na katatagan sa mahihirap na kondisyon ng paggamit. Bukod dito, ang triple-layer na plastic pin headers ay may mas tumpak na posisyon pagkatapos ng PCB through-hole mounting at mas mataas na porsyento ng matagumpay na welding, na perpektong angkop para sa mga aplikasyong may mataas na standard tulad ng industrial control equipment, automotive electronics, at precision medical instruments; samantala, ang single at double plastic pin headers ay kaya lamang tumugon sa mga low-load at low-vibration na consumer electronic products na may mas mababang standard sa service life.

Q3: Available ba ang produkto na ito na may ginto o tin plating kasama ang nickel base thickness na higit sa 50 microinches, at angkop ba ito para sa pangmatagalang serbisyo?

A3: Lubos na maaasahan. Kung ang produkto ay may gold plating o tin plating na may thickness ng nickel base na lumalampas sa 50 microinches, ang layer ng gold plating ay may uniform na thickness at malakas na adhesion.

, na may mahusay na paglaban sa oksihenasyon, paglaban sa korosyon, at paglaban sa pagsuot. Nakakapanatili ito ng matatag na mababang-resistance na elektrikal na transmisyon nang matagal sa mga kapaligiran na may mataas na kahalumigan, alikabok, at temperatura, nag-i-iwas sa mahinang koneksyon at kabiguan ng signal dahil sa oksihenasyon ng mga pin, at sumusuporta sa higit sa 1,000 beses na pagpasok at pag-alis ng plug, na lubos na nakakatugon sa pangmatagalang operasyon ng industriyal at sibil na elektronikong kagamitan.

Tanong 4: Maaari bang gamitin ang pin header na ito sa mga awtomatikong linya ng pagwelding?

Sagot 4: Oo. Ang produkto ay gumagamit ng standard na 2.54mm pitch at tumpak na pagkakalibrado ng dimensyon, na may maayos na pagkakaayos ng mga pin at walang deformasyon. Ang tuwid na plug na istruktura at disenyo ng clamping buckle para sa posisyon ay compatible sa awtomatikong pagpasok at proseso ng wave soldering. Ganito ay ganap na umaangkop sa operasyon ng awtomatikong linya ng produksyon, na epektibong nagpapataas ng kahusayan sa produksyon at binabawasan ang mga error sa manu-manong pag-aassemble.

Tanong 5: Ano ang saklaw ng operasyon ng temperatura at ang antas ng kaligtasan ng produkto?

A5: Ang produkto ay maaaring gumana nang matatag sa saklaw ng temperatura mula -40℃ hanggang +85℃, na umaangkop sa karamihan ng mga kapaligiran para sa panloob, pang-industriya, at sasakyan na paggamit. Ang insulator ay gumagamit ng materyales na PA6T na may UL94 V-0 na antas ng pampigil-sunog, na may mahusay na pagganap sa pagsugpo ng apoy at pag-iwas sa singaw, na sumusunod sa mga pandaigdigang pamantayan sa kaligtasan ng elektroniko at nagtiyak ng walang anumang panganib sa kaligtasan sa karaniwang paggamit.

A6: Oo. Suportado namin ang buong hanay ng pasadyang serbisyo para sa pin header, kabilang ang hindi karaniwang pitch, espesyal na bilang ng pin, pasadyang taas, magkakaibang kapal ng plating, anggulo ng pagkukurba, at disenyo ng istruktura. Maaari naming ipagkaloob ang komprehensibong pasadyang solusyon batay sa mga drawing ng PCB design at mga kinakailangan sa aplikasyon ng mga customer.

Q6: Maaari ba ninyong ibigay ang mga pasadyang teknikal na detalye at sukat para sa pin header?
