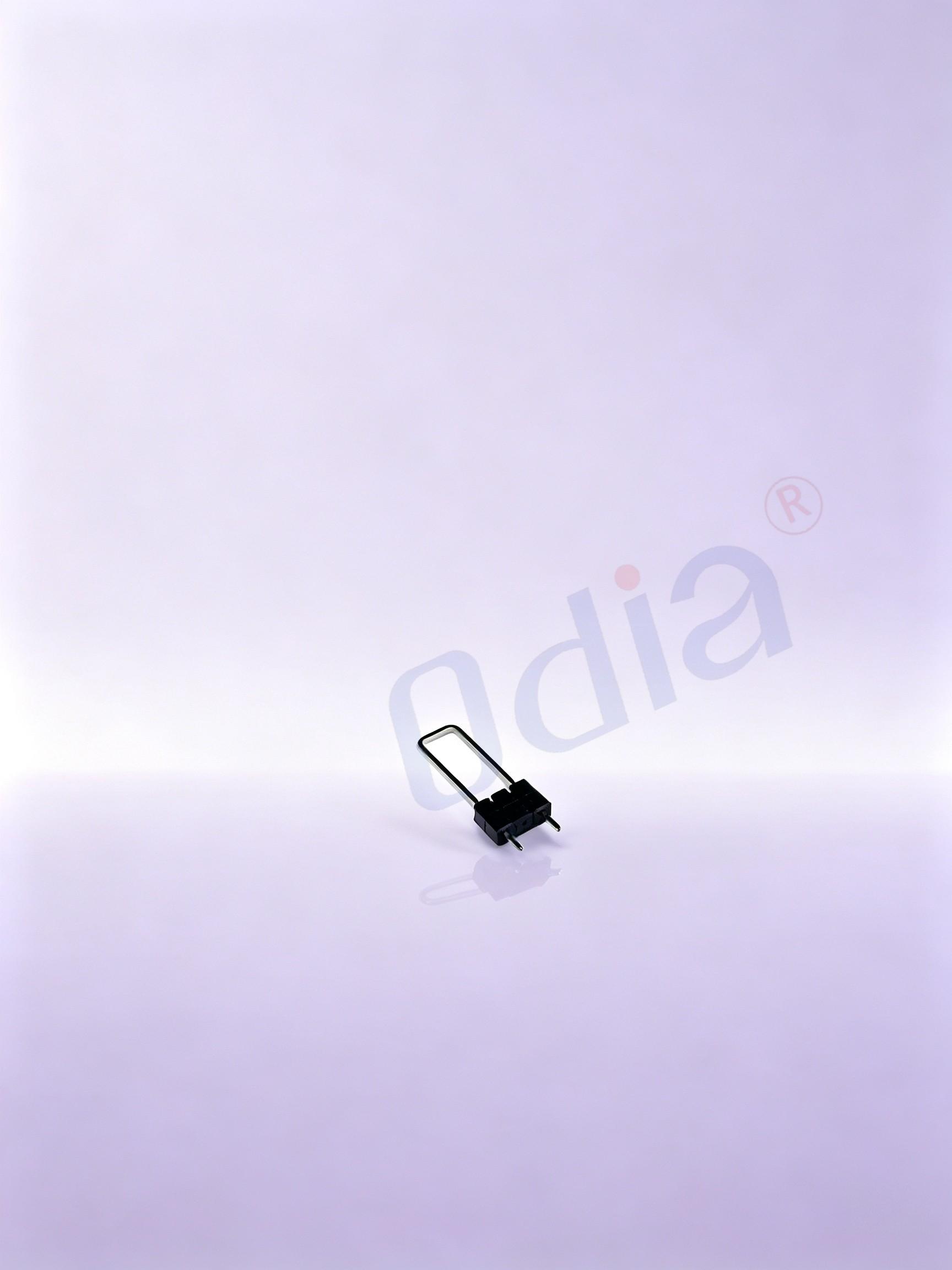

2.54x2.54 mm 1x3P na Pin Header na Isang Hanay na May Tipo ng Gate (Ang Gitnang 1P ay Walang Laman), Pin Header na May Tuwid na Plug na May 180-Degree na Anggulo at Dalawang Layer na Plastic na Insulator

Lahat ng teknikal na parameter ay mahigpit na standardisado at kinakalibrado upang tumugon sa mga global na requirement para sa electronic assembly, kasama ang eksaktong kontrol sa dimensional tolerance at stable na mga indicator ng material performance, na lubos na compatible sa mga pangunahing PCB design specification sa buong mundo.

1. Mga Parameter sa Estructura at Dimensyon

Tala sa Pag-aayos: Ang pitch, taas ng insulator, bilang ng hilera, bilang ng pin, at istilo ng pag-mount ay lahat suportado para sa mga pasadyang espesipikasyon upang tugma sa mga partikular na kinakailangan ng disenyo ng PCB.

2. Mga Spesipikasyon sa Materyal at Surface Plating

• Materyal ng insulator matataas na performance na PA6T na engineering plastic, na may mataas na paglaban sa init, paglaban sa pagsunog, katatagan ng insulation, at mga katangian laban sa pagtanda

• Materyales ng Pin mataas na kalidad na brass na may mahusay na conductivity sa kuryente at mekanikal na tibay, hindi madaling mag-deform o mag-oxidize

• Plating Process standard na Gold o tin sa ibabaw ng 50 μ Regular na Ni gold plating sa ibabaw ng pin, na epektibong nagpapabuti ng paglaban sa oxidation, corrosion, at katatagan sa pag-plug-in
• Ang istrukturang pagposisyon ng parisukat na butas ay naaayon sa eksaktong kalibrasyon ng katawan ng pin, na nagpapataas ng katiyakan ng pag-aassemble ng 30% kumpara sa mga header ng pin na may bilog na butas; at maaaring i-customize ang haba ng pin, ang anggulo ng pagkurbang, at ang sukat ng dulo batay sa mga drawing at mga kinakailangan sa sample ng customer.



3. Mga Parameter ng Electrical Performance

• Ang produkto ay may mahusay na pagdaloy ng kuryente at matatag na kapasidad sa karga.
• Kasalukuyang rating ：3.0 AMP
• Paglaban sa Kontak ：30M ω Pinakamataas
• Resistensya ng insulation: 1000m ω Min, na maaaring epektibong iwasan ang leakage ng kuryente at interference ng signal.
• Kakayahang tumagal ng boltahe: 600 V AC/kada minuto, na nagpapaguarante sa ligtas at matatag na operasyon ng sirkuito. Ang elektrikal na pagganap ay matatag sa malawak na saklaw ng temperatura, nang walang virtual na koneksyon o pagbaba ng signal.



Ang pasadyang 1x3P na walang laman na gitnang dual plastic pin header na ito ay nakikilala sa industriya ng electronic connector dahil sa kanyang tiyak na disenyo ng istruktura, mataas na kalidad na pagpili ng materyales, at matatag na kabuuang pagganap, na nagdudulot ng maraming praktikal na pakinabang para sa pag-aassemble ng produkto at aplikasyon sa terminal.

1. Pasadyang Disenyo ng Estructura na May Walang Kabitang Pino sa Gitna

Iba sa karaniwang full-pin 1×3 pin headers, ang produkto na ito ay gumagamit ng propesyonal na middle 1P empty design, na espesyal na in-optimize para sa mga tiyak na pangangailangan sa pag-iwas sa circuit at paghihiwalay ng signal. Ang walang laman na gitnang posisyon ay epektibong nakakapigil sa circuit crosstalk, short circuit interference, at mutual signal interference habang gumagana, kaya nagpapabuti ng katatagan at katiyakan ng operasyon ng circuit. Samantala, ang nakareserbang puwang ay nagpapadali sa PCB wiring layout, nagpapabawas ng overlapping ng linya at assembly conflict, at malaki ang naitutulong nito sa fleksibilidad ng structural design ng electronic product, na hindi maaaring palitan sa mga espesyal na sitwasyon ng circuit connection.

2. Dalawang Layer ng Plastic Insulation at Mataas na Estabilidad ng Estructura

Ang dalawang plastik na integradong istruktura ay lubos na nagpapahusay sa kabuuang rigidity at compression resistance ng konektor kumpara sa mga single plastic pin headers. Ang dalawang layer na PA6T insulator ay nagbibigay ng dobleng proteksyon laban sa insulation, na epektibong nag-iisolate sa current leakage at sa panlabas na electromagnetic interference. Ito rin ay perpektong tumutol sa deformation, cracking, at aging na dulot ng matagal na operasyon sa mataas na temperatura, mekanikal na vibration, at paulit-ulit na pag-plug at pag-unplug. Ang eksaktong 180-degree straight vertical molding ay nagtiyak ng patayo at pantay na pagkakahanay ng mga pin, walang skew o offset, at sumasaklaw nang perpekto sa mga through-hole na posisyon ng PCB, na binabawasan ang mga error sa assembly at pinapabuti ang welding yield.

3. Premium na Proseso ng Gold Plating para sa Mahusay na Conductivity at Tinitiis na Pagpapagana

Gold o tin sa ibabaw ng 50 μ Sa mga mataas na kalidad na tanso na pins, ang produkto ay nakakamit ang ultra-mababang contact resistance at matatag na electrical transmission performance. Ang gold plating layer ay may pare-parehong kapal, malakas na adhesion, mahusay na oxidation resistance at corrosion resistance, na maaaring epektibong tumutol sa oxidation, rust, at corrosion sa mga kapaligiran na may mataas na kahalumigan, abo, at pangmatagalang operasyon. Ito ay nag-iwas sa mahinang contact, signal interruption, at circuit failure dahil sa oxidation ng pins, na nagpapaseguro ng pangmatagalang matatag at pare-pareho na electrical connection performance. Kumpara sa karaniwang tin-plated pin headers, ito ay may mas mahabang service life at mas reliable na transmission effect, lalo na para sa pangmatagalang walang kupas na operasyon ng precision equipment.

4. Tumpak na Kalibrasyon ng Sukat at Madaling Pagkakabit

Ang lahat ng dimensyon, kabilang ang kabuuang taas na 22 mm, PA = 14.0 mm, PC = 3.0 mm, at PB = 5.0 mm, ay eksaktong nakakalibrado gamit ang mahigpit na kontrol sa toleransya, na lubos na sumasapat sa internasyonal na standard na 2.54 mm pitch PCB boards. Ang natatanging disenyo ng clamping buckle para sa posisyon ay nagbibigay ng anti-loosening performance matapos ang through-hole mounting. Ito ay mahigpit na nakakakandado sa plastik na insulator at epektibong pinipigilan ang paglipat o pagkawala dahil sa vibration ng kagamitan at panlabas na impact. Ang tuwid na plug installation mode ay simple at epektibo, na compatible sa manual assembly at automatic welding production lines, na nagpapabuti nang malaki sa produksyon at assembly efficiency at nagbabawas sa produksyon na gastos para sa mga customer.

5. Mataas na Resistensya sa Init at Malawak na Kakayahang Umangkop sa Iba’t Ibang Kapaligiran

Gamit ang mataas na antas na PA6T engineering plastic insulator, ang produkto ay may mahusay na pagtutol sa mataas na temperatura, pagtutol sa mababang temperatura, at anti-aging performance. Maaari itong gumana nang matatag sa temperature range na -40℃ hanggang +85℃ ℃ nang matagal, at hindi naaapektuhan ng mga pagbabago sa temperatura. Ang UL94 V-0 na antas ng pambabawal ng apoy ay sumusunod sa pandaigdigang mga pamantayan sa kaligtasan ng elektroniko, na epektibong pinipigilan ang mga panganib na dulot ng sunog dahil sa maikling kuryente sa sirkito. Nakakatugon ito sa iba’t ibang mahihirap na kapaligiran ng paggamit tulad ng loob ng gusali, labas ng gusali, industriyal na workshop, at mga sitwasyon kung saan nakakabit ito sa sasakyan, na may malakas na kakayahan sa pag-aadapt sa kapaligiran at mataas na antas ng kaligtasan.

Dahil sa pasadyang disenyo ng istruktura nito, matatag na elektrikal na pagganap, at mataas na antas ng kaligtasan, ang 2.54mm 1x3P na walang laman sa gitna at dalawang plastik na pin header ay malawakang ginagamit sa mga presisyong elektronikong kagamitan, mga sistemang pang-industriya ng kontrol, mga produkto ng intelligent terminal, at iba pang larangan—na sumasaklaw sa maraming aplikasyon sa industriya:

• Kagamitan sa kontrol ng industriya : Mga module ng PLC control, mga terminal na kumokonekta sa industrial sensor, mga module ng relay, mga industrial switching power supply, at mga sistema ng circuit connection para sa automated equipment. Ang anti-interference at stable na performance ng koneksyon ay nagsisiguro sa tuloy-tuloy at stable na operasyon ng industrial equipment.



• Consumer Electronics : Mga smart home equipment, mga wearable electronic devices, mga control board ng household appliance, mga audio at video equipment, at mga maliit na intelligent terminal circuits. Ang compact na istruktura at madaling assembly ay sumasapat sa lightweight at miniaturization na design requirements ng consumer electronics.



• Kagamitan sa Komunikasyon : Mga mini communication modules, mga signal transceiver equipment, mga network terminal accessories, at mga communication circuit wiring systems. Ang empty-middle isolation design ay epektibong pinipigilan ang signal crosstalk at binabawasan ang communication accuracy at stability.



• Elektronikong Sasakyan : Mga module ng kontrol na nakakabit sa sasakyan, mga konektor ng sensor ng sasakyan, mga circuit ng isang-inteligenteng kagamitan sa loob ng sasakyan, na umaangkop sa pagvibrate ng sasakyan at sa kapaligiran ng pagbabago ng temperatura na may mataas na tibay at katatagan.



• Mga medikal na elektronikong device : Portable na kagamitan sa medisina, mga circuit board ng instrumentong pang-medikal na deteksiyon, mga module ng kontrol na may presisyon sa medisina, na sumusunod sa mataas na kahilingan sa presisyon at katatagan ng mga koneksyon ng kagamitan sa medisina.



• Mga Module sa Elektroniko at Eksperimento para sa DIY : Mga experimental board sa elektroniko ng unibersidad, mga expansion module ng Arduino, mga accessory para sa DIY ng circuit, na nagbibigay ng standard at maaasahang solusyon sa koneksyon para sa pananaliksik at pagpapaunlad ng elektroniko at pagsusulit sa eksperimento.



• Kagamitan sa Suplay ng Kapangyarihan at Pag-iilaw : Mga maliit na switching power supply, mga control board ng LED na may intelligent na ilaw, mga terminal ng module sa distribusyon ng kapangyarihan, na may mahusay na insulation at resistance sa presyon upang matiyak ang ligtas na koneksyon ng kapangyarihan.



Tanong 1: Ano ang pangunahing kalamangan ng disenyo ng middle 1P empty kumpara sa karaniwang 1×3 pin headers?

Sagot 1: Ang gitnang walang laman na posisyon ay propesyonal na idinisenyo para sa circuit isolation at pag-iwas sa wiring. Nakakatulong ito nang epektibo sa pag-alis ng signal crosstalk at mga panganib ng electrical short-circuit sa pagitan ng magkakasalungat na circuit, nag-o-optimize ng espasyo para sa PCB wiring, nalulutas ang problema sa assembly conflict ng mga espesyal na istrukturang circuit, at malaki ang naitutulong nito sa pagpapataas ng katatagan at flexibility sa disenyo ng mga precision circuit system—na hindi maaaring palitan ng full-pin pin headers sa mga customized connection scenario.

Tanong 2: Ano ang mga pagkakaiba sa pagitan ng dual plastic at single plastic pin headers?

A2: Ang dalawang plastik na istruktura ay gumagamit ng disenyo ng dobleng pampalakas na insulation, na nagbibigay ng mas mataas na rigidity ng istruktura, mas malakas na resistensya sa compression at resistensya sa deformation. Nagbibigay ito ng dobleng proteksyon sa insulation, mas mahusay na kakayahan laban sa electromagnetic interference, at mas mataas na resistensya sa pagtanda sa mataas na temperatura. Kumpara sa mga produkto na gawa sa isang plastik lamang, hindi madaling mabulok o mag-deform ang produkto sa mahabang panahon ng paggamit at pag-weld, na may mas mataas na katatagan sa pag-aassemble at mas mahabang buhay ng serbisyo, kaya't mas angkop para sa mga industriyal at mataas na presisyong kagamitan.

Q3: Available ba ang produkto na ito na may ginto o tin plating kasama ang nickel base thickness na higit sa 50 microinches, at angkop ba ito para sa pangmatagalang serbisyo?

A3: Lubos na maaasahan. Kung ang produkto ay may gold plating o tin plating na may thickness ng nickel base na lumalampas sa 50 microinches, ang layer ng gold plating ay may uniform na thickness at malakas na adhesion.

, na may mahusay na paglaban sa oksihenasyon, paglaban sa korosyon, at paglaban sa pagsuot. Nakakapanatili ito ng matatag na mababang-resistance na elektrikal na transmisyon nang matagal sa mga kapaligiran na may mataas na kahalumigan, alikabok, at temperatura, nag-i-iwas sa mahinang koneksyon at kabiguan ng signal dahil sa oksihenasyon ng mga pin, at sumusuporta sa higit sa 1,000 beses na pagpasok at pag-alis ng plug, na lubos na nakakatugon sa pangmatagalang operasyon ng industriyal at sibil na elektronikong kagamitan.

Tanong 4: Maaari bang gamitin ang pin header na ito sa mga awtomatikong linya ng pagwelding?

Sagot 4: Oo. Ang produkto ay gumagamit ng standard na 2.54mm pitch at tumpak na pagkakalibrado ng dimensyon, na may maayos na pagkakaayos ng mga pin at walang deformasyon. Ang tuwid na plug na istruktura at disenyo ng clamping buckle para sa posisyon ay compatible sa awtomatikong pagpasok at proseso ng wave soldering. Ganito ay ganap na umaangkop sa operasyon ng awtomatikong linya ng produksyon, na epektibong nagpapataas ng kahusayan sa produksyon at binabawasan ang mga error sa manu-manong pag-aassemble.

Tanong 5: Ano ang saklaw ng operasyon ng temperatura at ang antas ng kaligtasan ng produkto?

A5: Ang produkto ay maaaring gumana nang matatag sa saklaw ng temperatura mula -40℃ hanggang +85℃, na umaangkop sa karamihan ng mga kapaligiran para sa panloob, pang-industriya, at sasakyan na paggamit. Ang insulator ay gumagamit ng materyales na PA6T na may UL94 V-0 na antas ng pampigil-sunog, na may mahusay na pagganap sa pagsugpo ng apoy at pag-iwas sa singaw, na sumusunod sa mga pandaigdigang pamantayan sa kaligtasan ng elektroniko at nagtiyak ng walang anumang panganib sa kaligtasan sa karaniwang paggamit.

A6: Oo. Suportado namin ang buong hanay ng pasadyang serbisyo para sa pin header, kabilang ang hindi karaniwang pitch, espesyal na bilang ng pin, pasadyang taas, magkakaibang kapal ng plating, anggulo ng pagkukurba, at disenyo ng istruktura. Maaari naming ipagkaloob ang komprehensibong pasadyang solusyon batay sa mga drawing ng PCB design at mga kinakailangan sa aplikasyon ng mga customer.

Q6: Maaari ba ninyong ibigay ang mga pasadyang teknikal na detalye at sukat para sa pin header?
