ซ็อกเก็ตการบินแบบชายและหญิง M18-10P ที่จับคู่กันได้ ชนิดบัดกรีสายไฟ ชุบทองเกรด 0.4U พร้อมซีลกันน้ำและน็อตล็อกที่จับคู่กัน

ขนาดเชิงโครงสร้าง สมรรถนะด้านไฟฟ้า การจัดวางวัสดุ และมาตรฐานอุปกรณ์เสริมของขั้วต่ออากาศยานแบบคู่ M18-10P ชายและหญิงผ่านการทดสอบอุตสาหกรรมอย่างเข้มงวด ขนาดเส้นผ่านศูนย์กลางของเข็มหลักคือ 1.0 มิลลิเมตร พร้อมชั้นเคลือบทองคำมาตรฐานหนา 0.4U และพารามิเตอร์ไฟฟ้าทั้งหมดกำหนดตามข้อกำหนดของขั้วต่อวงกลมสำหรับอุตสาหกรรม ตารางพารามิเตอร์ฉบับเต็มแสดงไว้ด้านล่างเพื่อใช้เป็นแนวทางในการเลือกผลิตภัณฑ์ของลูกค้า การออกแบบอุปกรณ์ และการติดตั้งในงานวิศวกรรม

หมายเหตุทางเทคนิค: ขั้วต่อ M18-10P รุ่นนี้ใช้ขาเข้าแบบแข็งขนาดเส้นผ่านศูนย์กลางเล็กเพียง 1.0 มม. จึงสามารถจัดวางสายได้ถึง 10 เส้นในพื้นที่จำกัดตามโครงร่างมาตรฐาน M18 อย่างไรก็ตาม เนื่องจากการจัดเรียงหลายเส้นในพื้นที่หนาแน่น อาจเกิดการสะสมความร้อนขณะใช้งานเต็มกำลัง จึงแนะนำให้ควบคุมกระแสไฟฟ้าในการทำงานต่อเนื่องไว้ที่ 3–4 แอมแปร์ต่อขา เพื่อป้องกันไม่ให้เกิดความร้อนสูงเกินไปและการเสื่อมสภาพของชิ้นส่วน กระบวนการชุบทองคำความหนา 0.4U ทำให้ได้ชั้นเคลือบที่สม่ำเสมอแม้บนขาเข้าขนาดเล็กมาก จึงแก้ปัญหาการออกซิเดชันและการสัมผัสไฟฟ้าไม่ดีที่มักเกิดกับขาเข้าขนาดเล็กในงานอุตสาหกรรมระยะยาวได้อย่างมีประสิทธิภาพ นอกจากนี้ ซีลกันน้ำและน็อตยึดที่ออกแบบมาให้สอดคล้องกันอย่างสมบูรณ์ ยังช่วยให้การติดตั้งแน่นหนาและประสิทธิภาพการกันน้ำคงที่

2.1 การออกแบบแบบ 10 เส้นในพื้นที่หนาแน่นสูง เพื่อการส่งสัญญาณหลายช่องอย่างประหยัดพื้นที่

การก้าวข้ามข้อจำกัดของตัวเชื่อมต่อแบบ M18 หัวใจกลางต่ำแบบดั้งเดิม ซ็อกเก็ตการบินแบบ M18-10P ผสานรวมช่องสัญญาณ 10 ช่องไว้ภายในเปลือกเกลียวมาตรฐาน M18 ทำให้สามารถจัดสายไฟแบบรวมศูนย์ที่มีความหนาแน่นสูงได้ ช่วยประหยัดพื้นที่ติดตั้งบนแผงอุปกรณ์อย่างมาก ลดจำนวนรูเปิดสำหรับตัวเชื่อมต่อ และปรับปรุงการจัดวางสายภายในอุปกรณ์ให้มีประสิทธิภาพมากยิ่งขึ้น เหมาะเป็นพิเศษสำหรับอุปกรณ์อัจฉริยะที่ต้องการส่งสัญญาณควบคุม สัญญาณเซนเซอร์ และสัญญาณตอบกลับหลายชุดพร้อมกัน แก้ปัญหาการจัดสายแบบกระจัดกระจายและการจัดเรียงสายเคเบิลที่ซับซ้อนซึ่งเกิดจากตัวเชื่อมต่อแบบทำงานเดียวตามแบบดั้งเดิม

2.2 ขาติดต่อแข็งแบบความแม่นยำ 1.0 มม. พร้อมชั้นเคลือบทองคำความหนา 0.4U ให้ความมั่นคงและทนทาน

ผลิตภัณฑ์นี้ใช้หมุดทองแดงฟอสฟอร์บรอนซ์แบบแข็งแบบบูรณาการที่มีความแม่นยำสูงขนาด 1.0 มิลลิเมตร ซึ่งมีขนาดที่ถูกต้องและมีความแข็งแรงของโครงสร้างดีเยี่ยม จึงไม่ง่ายต่อการบิดเบี้ยวขณะเสียบ-ถอดบ่อยครั้งหรือเมื่อเกิดการสั่นสะเทือนเชิงกล ปลายหมุดใช้กระบวนการชุบทองคำคุณภาพสูงหนา 0.4U ซึ่งรับประกันเสถียรภาพทางไฟฟ้าที่ยอดเยี่ยม ความต้านทานการออกซิเดชันที่เหนือกว่า และอายุการใช้งานยาวนานภายใต้สภาวะการปฏิบัติงานอุตสาหกรรมอย่างต่อเนื่อง เมื่อเปรียบเทียบกับผลิตภัณฑ์ที่ชุบทองคำแบบบางแบบแฟลชในท้องตลาด ชั้นทองคำที่หนาขึ้นนี้ช่วยป้องกันการออกซิเดชันและการเกิดสนิมของหมุด รวมทั้งลดการลดทอนสัญญาณได้อย่างมีประสิทธิภาพ รักษาค่าความต้านทานการสัมผัสที่ต่ำมากและคงที่เป็นเวลานาน และรับประกันการส่งผ่านสัญญาณอ่อนหลายช่องทางโดยไม่มีการสูญเสียและมีความเสถียรสูง

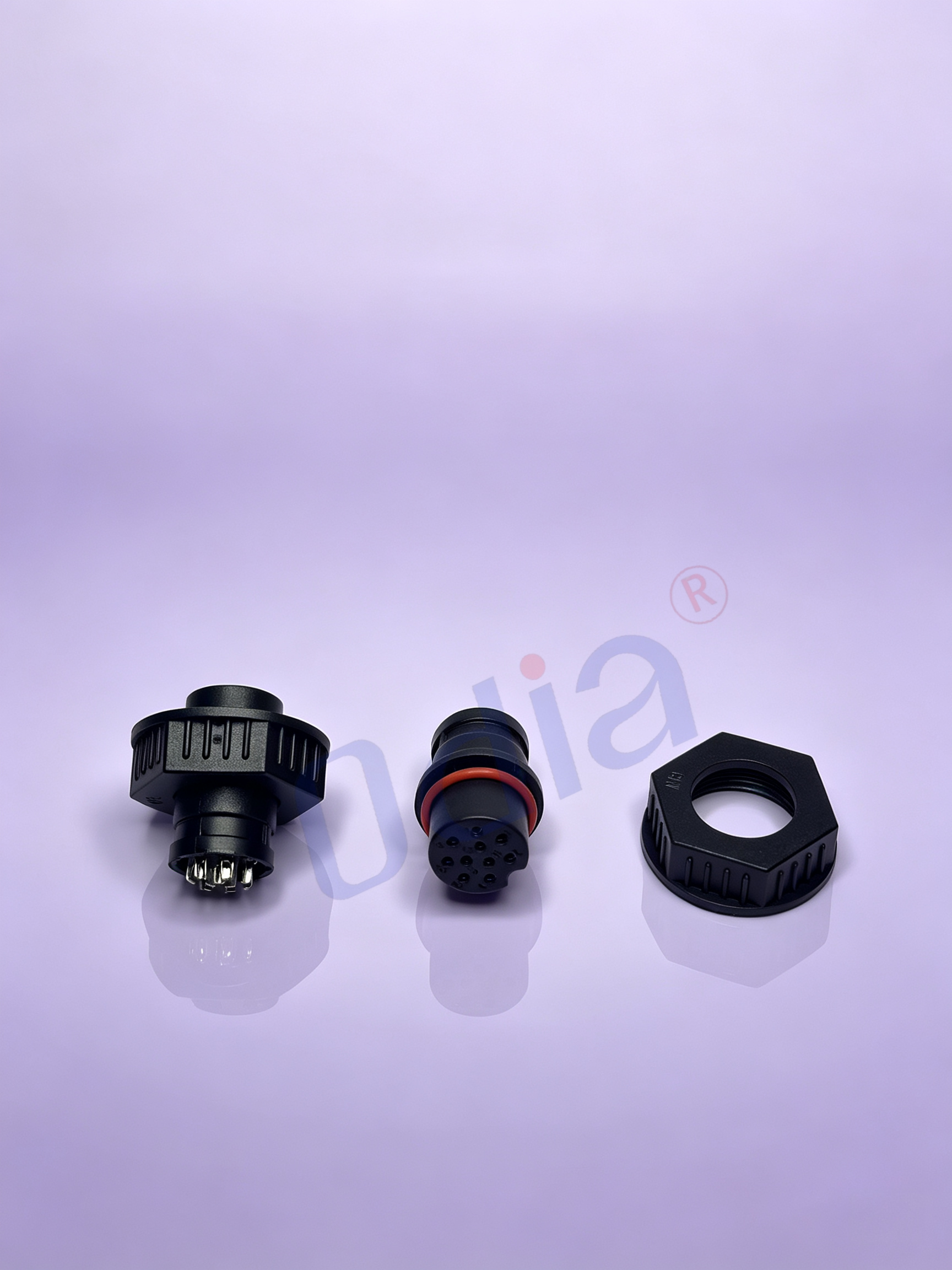

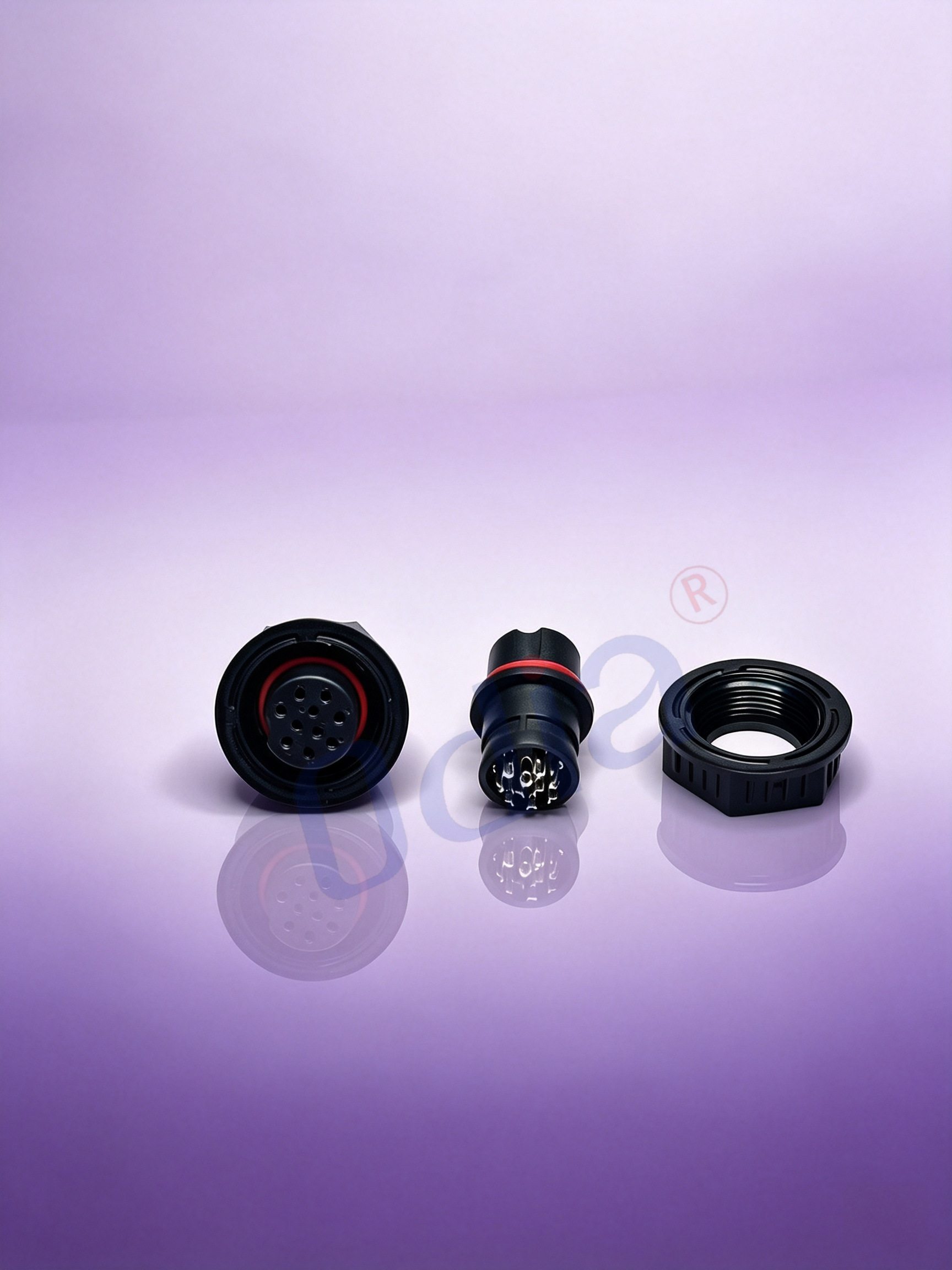

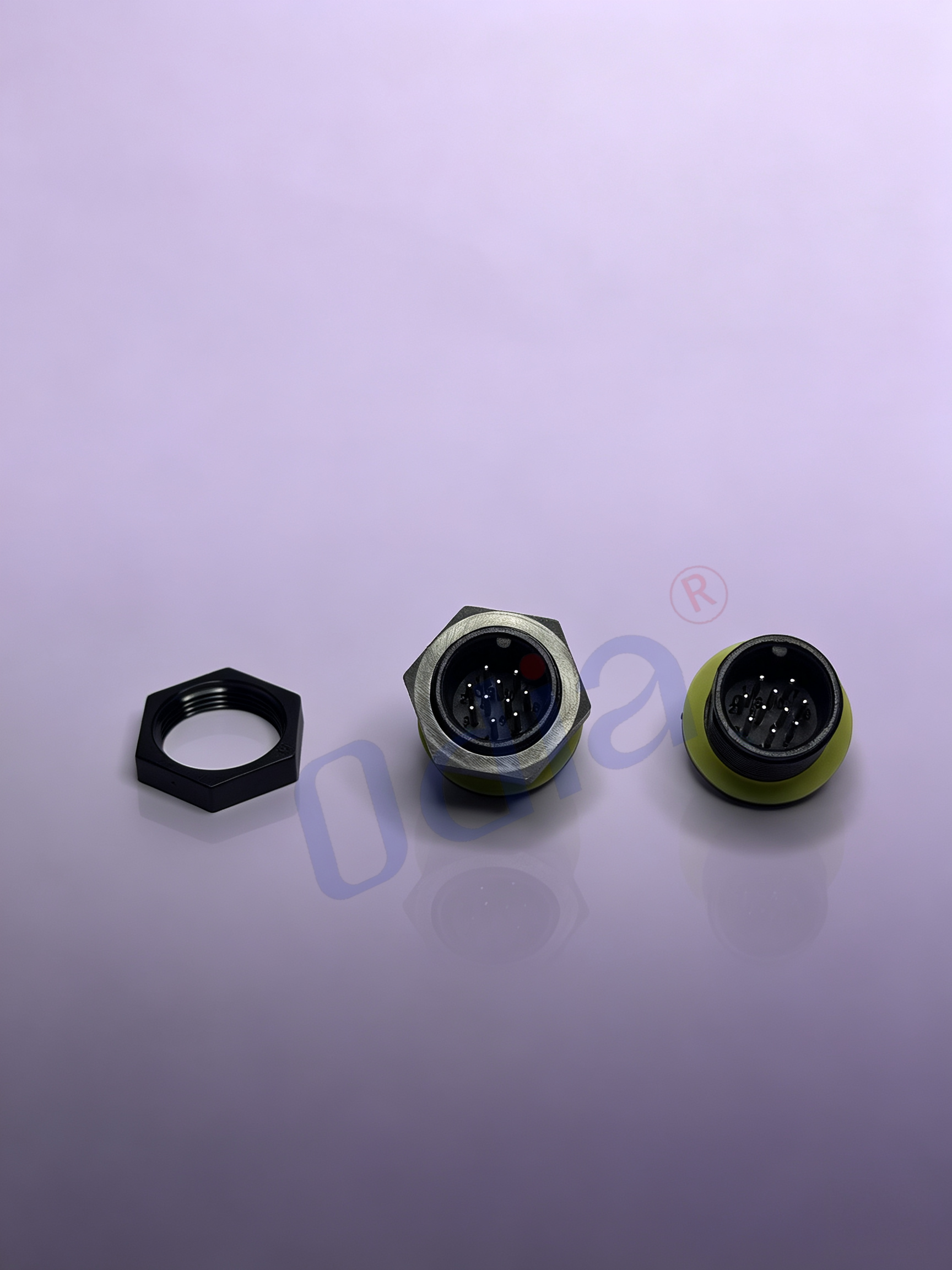

2.3 แหวนรองและน็อตล็อกที่เข้ากันได้ครบชุด พร้อมระบบปิดผนึกและล็อกแบบบูรณาการ

ชุดซ็อกเก็ตการบินแบบหัวผู้ชายและหัวเมียรุ่น M18-10P ทุกชุดมาพร้อมปะเก็นกันน้ำดั้งเดิมและน็อตล็อกที่เข้าคู่กันอย่างถูกต้องเป็นอุปกรณ์มาตรฐาน ไม่จำเป็นต้องจัดหาอุปกรณ์เสริมเพิ่มเติม น็อตล็อกที่ผ่านการปรับจูนความแม่นยำให้แรงยึดแน่นสม่ำเสมอและมั่นคง สามารถป้องกันไม่ให้ขั้วต่อหลวมคลายอันเนื่องจากการสั่นสะเทือนหรือแรงกระแทกเชิงกลของอุปกรณ์ได้อย่างมีประสิทธิภาพ ปะเก็นกันน้ำทำจากซิลิโคนที่มีความยืดหยุ่นสูง แนบสนิทระหว่างขั้วต่อและแผงอุปกรณ์ สร้างแนวปิดผนึกที่สมบูรณ์แบบ โครงสร้างรวมระบบล็อกและซีลในตัวช่วยให้กระบวนการติดตั้งง่ายขึ้น และให้การป้องกันฝุ่นและน้ำตามมาตรฐาน IP67 ได้ในขั้นตอนเดียว

2.4 โครงสร้างการต่อสายแบบบัดกรีมืออาชีพ ติดตั้งและบำรุงรักษาหน้างานได้อย่างยืดหยุ่น

ใช้เทคโนโลยีการต่อสายด้วยการบัดกรีแบบพร้อมใช้งาน ขั้วต่อแบบ 10 ขาชนิดนี้รองรับการบัดกรีและประกอบสายไฟด้วยมือในสถานที่จริง โดยไม่จำเป็นต้องใช้อุปกรณ์หดปลายสายแบบมืออาชีพ โครงสร้างถ้วยบัดกรีมาตรฐานช่วยให้การบัดกรีเต็มพื้นที่อย่างสมบูรณ์ และยึดสายได้อย่างแน่นหนา ทนแรงดึงสูง และมีสมรรถนะในการกันการสั่นสะเทือนได้ดีมาก เหมาะอย่างยิ่งสำหรับการติดตั้งอุปกรณ์ในสถานที่จริง การปรับปรุงโครงการ และงานบำรุงรักษาประจำวัน สายที่เสียหายสามารถบัดกรีใหม่ได้ที่หน้างาน โดยไม่จำเป็นต้องเปลี่ยนชุดสายไฟสำเร็จรูปทั้งชุด จึงช่วยลดต้นทุนการใช้งานและค่าบำรุงรักษาอุปกรณ์ได้อย่างมาก

2.5 ทนสภาพแวดล้อมที่รุนแรงตามมาตรฐาน IP67 และปรับตัวได้ดีในช่วงอุณหภูมิที่กว้าง

ด้วยความร่วมมือของระบบล็อกเกลียวที่แม่นยำและซีลกันน้ำคุณภาพสูง ตัวเชื่อมต่อสามารถบรรลุระดับการป้องกันทางอุตสาหกรรม IP67 หลังจากต่อกันอย่างสมบูรณ์และบีบอัดแน่น ซึ่งช่วยต้านทานฝุ่นอุตสาหกรรม หมอกน้ำมัน ละอองฝนภายนอก หยดน้ำค้าง และก๊าซกัดกร่อนได้อย่างมีประสิทธิภาพ ผลิตภัณฑ์สามารถทำงานได้อย่างเสถียรในช่วงอุณหภูมิกว้างตั้งแต่ -40 องศาเซลเซียส ถึง +85 องศาเซลเซียส จึงเหมาะสำหรับสภาพแวดล้อมภายนอกที่หนาวเย็นและสภาพการทำงานในโรงงานปิดที่มีอุณหภูมิสูง ปลอกพลาสติกที่ทนไฟมีคุณสมบัติฉนวนไฟฟ้าและทนแรงกระแทกได้ยอดเยี่ยม ช่วยลดความเสี่ยงของการลัดวงจรและรั่วของกระแสไฟฟ้าได้อย่างมีประสิทธิภาพ

2.6 คุณภาพระดับอุตสาหกรรมและการปฏิบัติตามมาตรฐานเพื่อการส่งออกทั่วโลก

วัตถุดิบทั้งหมดที่ใช้ในการผลิตสินค้าผ่านการคัดกรองอย่างเข้มงวด และกระบวนการผลิตดำเนินการตามระบบการจัดการคุณภาพ ISO9001 สินค้าทั้งหมดเป็นไปตามมาตรฐานสิ่งแวดล้อมของสหภาพยุโรป ได้แก่ RoHS และ REACH ไม่มีพิษและไม่ก่อมลพิษ ตอบสนองข้อกำหนดสำหรับการส่งออกสู่ตลาดโลก หลังผ่านการทดสอบความทนทานเชิงกล การทดสอบสมรรถนะทางไฟฟ้า และการทดสอบความทนทานต่อน้ำและการเสื่อมสภาพอย่างเข้มงวด สินค้ามีคุณภาพแบบชุดที่มั่นคง อัตราความล้มเหลวต่ำ และประสิทธิภาพในการทำงานระยะยาวที่เชื่อถือได้ สามารถรองรับความต้องการใช้งานอย่างต่อเนื่องของอุปกรณ์อุตสาหกรรมเป็นเวลาหลายปี

อาศัยการส่งสัญญาณแบบหลายแกนความหนาแน่นสูง 10 แกน ความสามารถในการนำไฟฟ้าที่มีความเสถียรระดับ 0.4U พร้อมชั้นเคลือบทองคำ ประสิทธิภาพกันน้ำระดับ IP67 และข้อได้เปรียบในการติดตั้งแบบบัดกรีสายไฟอย่างยืดหยุ่น ตัวเชื่อมต่อการบินแบบหลายแกน M18-10P จึงถูกนำไปใช้อย่างแพร่หลายในระบบอัตโนมัติอุตสาหกรรม การตรวจจับอัจฉริยะภายนอกอาคาร เครื่องมือวัดความแม่นยำ อุปกรณ์เครื่องจักร และระบบควบคุมอัจฉริยะ ครอบคลุมสถานการณ์ต่าง ๆ ที่ต้องส่งสัญญาณหลายประเภทแบบรวมศูนย์

3.1 ระบบควบคุมอัตโนมัติอุตสาหกรรม

ใช้งานอย่างแพร่หลายในโมดูลควบคุมสายการผลิตอัตโนมัติ ขั้วต่อสัญญาณรอบนอกของ PLC อินเทอร์เฟซเสริมของระบบเซอร์โว และอุปกรณ์ทดสอบอัตโนมัติ การเดินสายแบบหลายแกนความหนาแน่นสูง 10 แกนทำให้สามารถส่งสัญญาณควบคุมหลายช่องทางแบบรวมศูนย์ ลดความซับซ้อนของการเดินสายอุปกรณ์ และเพิ่มความเรียบร้อยและความเสถียรของวงจรระบบอัตโนมัติ คุณสมบัติทนการสั่นสะเทือนและต้านสัญญาณรบกวน ทำให้สามารถใช้งานต่อเนื่องเป็นเวลานานภายใต้สภาพแวดล้อมของโรงงานได้

3.2 อุปกรณ์ตรวจจับและเฝ้าสังเกตอัจฉริยะสำหรับใช้งานกลางแจ้ง

เหมาะสำหรับอุปกรณ์เซนเซอร์หลายช่องสัญญาณที่ใช้กลางแจ้ง สถานีตรวจสอบสิ่งแวดล้อม เครื่องเก็บข้อมูลสภาพอากาศ และเทอร์มินัลอัจฉริยะสำหรับงานภาคสนาม โครงสร้างกันน้ำและกันฝุ่นตามมาตรฐาน IP67 ช่วยปกป้องวงจรสัญญาณแบบหลายแกนภายในจากความชื้นและฝุ่นละออง ความทนทานต่อช่วงอุณหภูมิที่กว้างทำให้มั่นใจได้ถึงการเก็บรวบรวมและการส่งสัญญาณอย่างเสถียรในสภาพอากาศสุดขั้ว ลดอัตราความล้มเหลวของอุปกรณ์

3.3 เครื่องมือวัดความแม่นยำสูงและเครื่องมือสำหรับห้องปฏิบัติการ

ใช้กับเครื่องมือวิเคราะห์ความแม่นยำสูง อุปกรณ์ทดสอบเชิงทดลอง และอุปกรณ์รับข้อมูลหลายช่องสัญญาณ ขาต่อทองคำเคลือบขนาดเล็กพิเศษแบบ 0.4U ที่มีเส้นผ่านศูนย์กลาง 1.0 มม. ช่วยให้ส่งสัญญาณอ่อนได้โดยสูญเสียน้อยและมีความเสถียรสูง หลีกเลี่ยงการบิดเบือนของสัญญาณและความคลาดเคลื่อนของข้อมูลได้อย่างมีประสิทธิภาพ ตอบสนองความต้องการในการทำงานที่ต้องการความแม่นยำสูงของเครื่องมือวัดชนิดนี้

3.4 เครื่องจักรกลเพื่อการก่อสร้างและอุปกรณ์แบบเคลื่อนที่

ใช้สำหรับโมดูลควบคุมเครื่องจักรก่อสร้าง แทร์มินัลอัจฉริยะสำหรับเครื่องจักรการเกษตร และระบบเชื่อมต่อสัญญาณแบบหลายช่องบนยานพาหนะ โครงสร้างการเชื่อมสายที่มั่นคงและน็อตล็อกป้องกันการคลายตัวออกแบบมาเพื่อต้านทานการสั่นสะเทือนและแรงกระแทกขณะใช้งานอุปกรณ์ ทำให้มั่นใจได้ว่าสัญญาณควบคุมหลายช่องจะถูกส่งผ่านอย่างต่อเนื่อง และเพิ่มความเสถียรในการทำงานของอุปกรณ์

3.5 อุปกรณ์ความปลอดภัยอัจฉริยะและอินเทอร์เน็ตของสรรพสิ่ง

ใช้กันอย่างแพร่หลายในแทร์มินัลอัจฉริยะของอินเทอร์เน็ตของสรรพสิ่ง กล่องควบคุมระบบเฝ้าระวังความปลอดภัย และโมดูลเชื่อมต่อสัญญาณของอุปกรณ์อัจฉริยะ การเดินสายแบบหลายแกนความหนาแน่นสูงตอบสนองความต้องการการส่งผ่านสัญญาณแบบรวมหลายช่องของอุปกรณ์อัจฉริยะ และการออกแบบกันน้ำระดับอุตสาหกรรมสามารถใช้งานได้ทั้งในและนอกอาคาร แม้ในสภาพแวดล้อมการใช้งานที่ซับซ้อน

เราได้จัดทำเนื้อหาคำถามที่พบบ่อย (FAQ) อย่างเป็นทางการและเฉพาะเจาะจงสำหรับซ็อกเก็ตการบินแบบ M18-10P 10 ขั้ว เพื่อช่วยให้ลูกค้าเข้าใจพารามิเตอร์ของผลิตภัณฑ์ เกณฑ์การเลือก และข้อกำหนดการติดตั้งได้อย่างรวดเร็ว

คำถามที่ 1: กระแสไฟฟ้าที่กำหนดให้สำหรับหมุดขนาด 1.0 มม. คือเท่าใด

คำตอบที่ 1: หมุดแข็งขนาด 1.0 มม. มีค่ากระแสไฟฟ้าที่กำหนดมาตรฐานอยู่ที่ 5 แอมแปร์ต่อหมุด อย่างไรก็ตาม เมื่อพิจารณาการสะสมความร้อนจากการจัดเรียงหมุดแบบหนาแน่น 10 แกน กระแสไฟฟ้าที่แนะนำสำหรับการใช้งานต่อเนื่องในระยะยาวอยู่ที่ 3–4 แอมแปร์ต่อหมุด และจำเป็นต้องลดค่ากระแสลง (current derating) กรณีใช้งานที่อุณหภูมิสูงหรือโหลดเต็มที่

คำถามที่ 2: การชุบทองความหนา 0.4U สำหรับหมุดขนาดเล็กมีข้อดีอย่างไร

คำตอบที่ 2: กระบวนการชุบทองความหนา 0.4U ให้ชั้นเคลือบที่สม่ำเสมอและหนาแน่นบนหมุดเส้นผ่านศูนย์กลางเล็ก 1.0 มม. ซึ่งช่วยเพิ่มความต้านทานการเกิดออกซิเดชันและความต้านทานการสึกหรอได้อย่างมีประสิทธิภาพ วิธีนี้แก้ปัญหาการเกิดออกซิเดชันง่ายและการสัมผัสไม่ดีของหมุดขนาดเล็กในการใช้งานอุตสาหกรรมระยะยาว ทำให้มั่นใจได้ถึงการส่งสัญญาณที่มีเสถียรภาพและยืดอายุการใช้งานของตัวเชื่อมต่อ

คำถามที่ 3: ตัวเชื่อมต่อนี้มาพร้อมกับแผ่นรองและน็อตล็อกที่เข้ากันหรือไม่

A3: ใช่ ชุดขั้วต่อแบบ M18-10P ชาย-หญิงแต่ละชุดสมบูรณ์จะมาพร้อมซีลกันน้ำและน็อตล็อกที่ตรงรุ่นกันอย่างครบถ้วนเป็นอุปกรณ์มาตรฐาน พร้อมติดตั้งและใช้งานได้ทันทีโดยไม่ต้องซื้อเพิ่ม

Q4: การใช้งานหลักของขั้วต่อ M18-10P คืออะไร

A4: ขั้วต่อนี้เป็นแบบความหนาแน่นสูง 10 แกน ใช้หลักสำหรับการส่งสัญญาณหลายช่องทางและการเชื่อมต่อพลังงานต่ำ เหมาะกับอุปกรณ์ที่ต้องการส่งสัญญาณควบคุม สัญญาณเซนเซอร์ และสัญญาณข้อมูลหลายช่องทางแบบรวมศูนย์

Q5: ระดับการกันน้ำของผลิตภัณฑ์คือเท่าใด

A5: เมื่อติดตั้งอย่างถูกต้อง ประกอบให้สนิททั้งหมด และบีบซีลกันน้ำให้แน่นเต็มที่แล้ว ระดับการป้องกันจะอยู่ที่ IP67 ซึ่งสามารถป้องกันฝุ่นเข้าแทรกและหยดน้ำกระเด็นได้อย่างมีประสิทธิภาพ เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมและกลางแจ้งที่รุนแรง

Q6: แบบเชื่อมสาย (wire-solder) สะดวกต่อการก่อสร้างในสถานที่จริงหรือไม่

A6: ใช่แน่นอน โครงสร้างการเชื่อมต่อแบบลวด-บัดกรีรองรับการเชื่อมสายเคเบิลและประกอบหน้างานได้อย่างอิสระโดยไม่ต้องใช้เครื่องมือพิเศษ ทำให้ติดตั้งอุปกรณ์ บำรุงรักษาในภายหลัง และปรับเปลี่ยนวงจรได้อย่างยืดหยุ่น

Q7: ท่านให้บริการแบบปรับแต่งตามความต้องการหรือไม่

A7: เราให้บริการปรับแต่งแบบ OEM/ODM รวมถึงความหนาของการชุบ ความยาวของปลายบัดกรี ข้อกำหนดของอุปกรณ์เสริม และข้อกำหนดด้านบรรจุภัณฑ์ เพื่อตอบสนองความต้องการเฉพาะด้านการใช้งานอุปกรณ์

เราเป็นผู้ผลิตมืออาชีพที่มุ่งเน้นการวิจัยและพัฒนา การผลิต และการขายขั้วต่อแบบวงกลมสำหรับการบินอุตสาหกรรม ขั้วต่อแบบกันน้ำหลายแกนความหนาแน่นสูง และอุปกรณ์เสริมสำหรับการติดตั้งที่เกี่ยวข้อง ด้วยอุปกรณ์การผลิตความแม่นยำขั้นสูง ระบบการทดสอบมืออาชีพที่ครบถ้วน และเทคโนโลยีการผลิตอุตสาหกรรมที่สุกงอม เราจึงมุ่งมั่นที่จะมอบโซลูชันการรวมขั้วต่อที่มีความน่าเชื่อถือสูงและคุ้มค่าต้นทุนให้กับลูกค้าอุตสาหกรรมทั่วโลก

ซ็อกเก็ตการบินแบบคู่ชาย-หญิง รุ่น M18-10P ที่มีขั้วต่อ 10 ช่อง พร้อมหมุดความแม่นยำขนาด 1.0 มม. ชั้นเคลือบทองคำหนา 0.4U ปะเก็นกันน้ำและน็อตล็อกที่เข้ากันอย่างสมบูรณ์ คุณภาพมั่นคง และประสิทธิภาพโดยรวมยอดเยี่ยม ได้รับการยอมรับอย่างกว้างขวางและนำไปใช้งานจริงในอุตสาหกรรมระบบอัตโนมัติเชิงอุตสาหกรรม อินเทอร์เน็ตของสรรพสิ่งอัจฉริยะ เครื่องมือวัดความแม่นยำ และเครื่องจักรกลวิศวกรรม เราให้บริการขายปลีกทันที รับสั่งซื้อทดลองเป็นล็อตเล็ก และให้บริการผลิตตามแบบเฉพาะด้วยสต๊อกเพียงพอและจัดส่งรวดเร็ว

หากท่านต้องการแผนผังขนาดผลิตภัณฑ์ โมเดล 3 มิติ การทดสอบตัวอย่าง ใบเสนอราคาสำหรับการสั่งซื้อจำนวนมาก การให้คำปรึกษาพารามิเตอร์ทางเทคนิคระดับมืออาชีพ หรือการประสานงานเพื่อออกแบบโซลูชันเฉพาะทาง กรุณาติดต่อทีมฝ่ายขายมืออาชีพของเราได้ทุกเมื่อ เราจะตอบกลับคำถามจากลูกค้าทุกฉบับภายใน 24 ชั่วโมง ให้คำแนะนำในการเลือกผลิตภัณฑ์ที่ถูกต้องแม่นยำ และสนับสนุนทางเทคนิคอย่างมืออาชีพ เพื่อแก้ไขปัญหาการเชื่อมต่ออุปกรณ์ของท่านอย่างมีประสิทธิภาพ
