Soquete aéreo feminino M19-4P, tipo soldagem em fio PC5.0, contato totalmente estanhado com espessura de 0,3 mm, junta estanque vermelha, manga para prensa-cabo e junta estanque preta

Explicação adicional do parâmetro: O corpo de contato totalmente estanhado, com espessura de 0,3 mm, oferece resistência estrutural suficiente para ciclos repetidos de encaixe e desencaixe. Em comparação com contatos de parede fina, reduz o risco de deformação sob vibração e ciclagem térmica. A dimensão da cápsula de solda PC5.0 foi otimizada para cabos de alimentação de bitola maior, permitindo o preenchimento completo com estanho durante a soldagem e evitando riscos de solda fria ou solda virtual. O kit plástico de três peças forma uma arquitetura de vedação dupla: a junta vermelha atua na interface de acoplamento do conector, a junta preta atua entre a carcaça e a luva de fixação do cabo, e a luva intermediária comprime a capa externa do cabo para garantir alívio de tensão. Todas as juntas mantêm elasticidade estável sob ampla variação de temperatura, sem deformação permanente após compressão prolongada. O desempenho IP67 é alcançado apenas com montagem correta; o uso de cabo com diâmetro inadequado ou instalação incorreta das juntas compromete o desempenho à prova d’água. Os usuários devem reduzir a corrente de trabalho real em ambientes fechados de alta temperatura para prolongar a vida útil do conector.

2.1 Estrutura de Conexão por Soldagem para Cabos Pesados PC5.0

Este soquete fêmea M19-4P utiliza terminais do tipo soldagem PC5.0 com abertura maior do copo de soldagem. Ele se adapta a cabos de alimentação relativamente espessos, frequentemente usados na fiação industrial em campo. Os operadores conseguem concluir o trabalho de soldagem de forma conveniente, sem necessidade de ferramentas especiais de crimpagem. As juntas soldadas podem ser inspecionadas visualmente após a soldagem, reduzindo drasticamente problemas ocultos causados por crimpagens inadequadas. Para cenários de manutenção em campo sem equipamentos de crimpagem, o design de conexão por soldagem oferece conveniência notável. A estrutura do terminal garante uma conexão elétrica estável mesmo quando o cabo está sujeito a força de tração.

2.2 Contatos totalmente estanhados de 0,3 mm para robustez mecânica

Os contatos adotam material totalmente de estanho com espessura de parede de 0,3 mm. Contatos de corpo mais espesso possuem maior rigidez e capacidade de resistência à deformação. Em oficinas com vibração contínua ou em equipamentos móveis, os contatos não se deformam nem se deslocam devido ao acoplamento frequente e a choques mecânicos. A superfície estanhada oferece bom desempenho anti-oxidação para ambientes industriais gerais, equilibrando desempenho confiável e custo competitivo para projetos de grande volume. Suporta transmissão mista de alimentação elétrica e sinal de controle dentro de um único conector.

2.3 Kit completo de 3 peças: dupla junta de vedação + manga de fixação de cabo

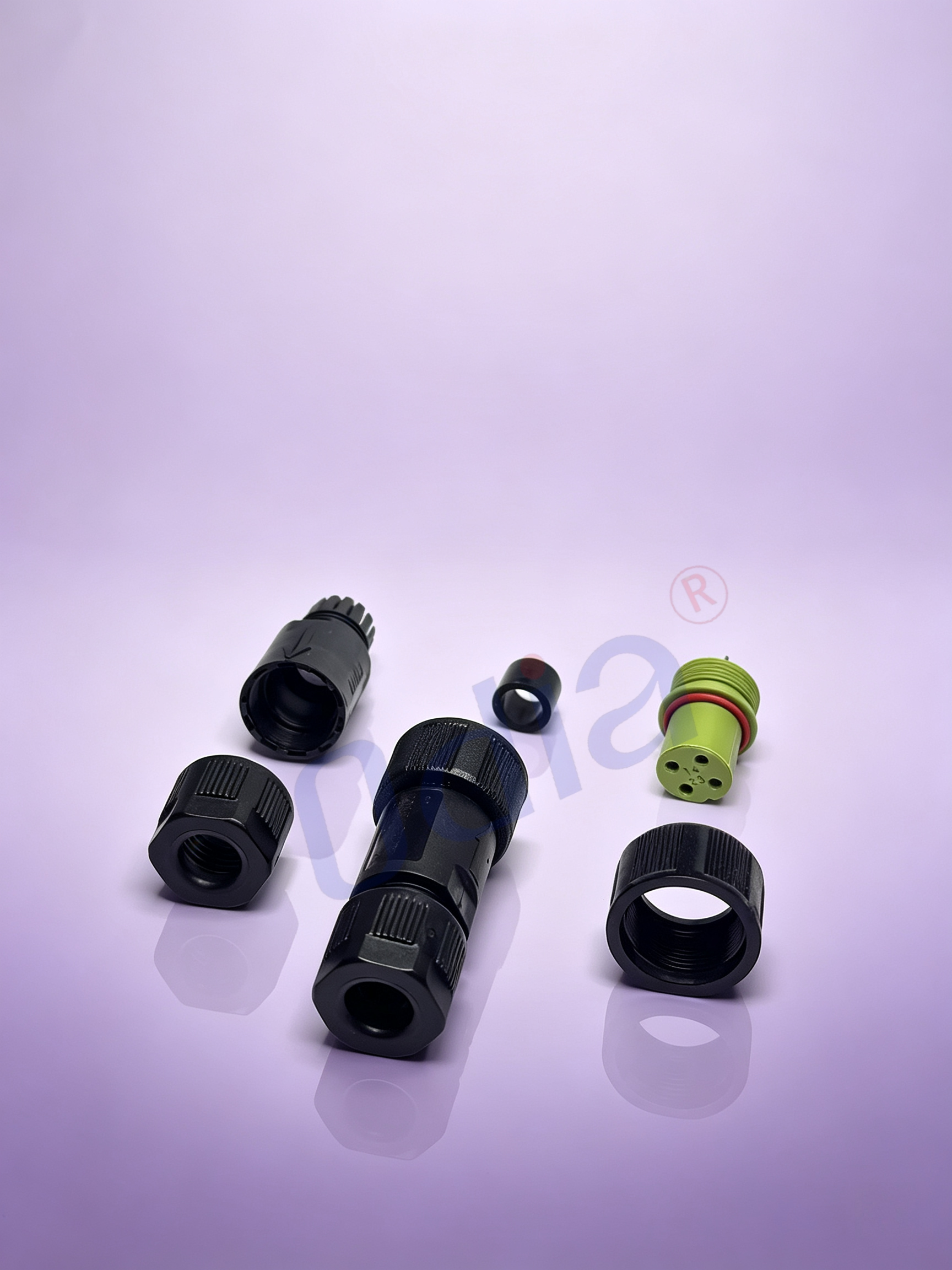

Cada tomada aérea feminina M19-4P acabada é fornecida com acessórios completos de três peças: junta de vedação à prova d’água vermelha, manga de alívio de tração para cabo e junta de vedação à prova d’água preta, não sendo necessário adquirir peças de reposição adicionais.

• Junta de vedação à prova d’água vermelha: vedação da superfície de acoplamento entre os corpos dos conectores macho e fêmea, impedindo a entrada de poeira e respingos d’água na interface de conexão.
• Junta impermeável preta: forma um vedação secundária entre a carcaça do conector e o conjunto de entrada de cabos, impedindo a infiltração de umidade ao longo da folga roscada.
• Manga de entrada de cabos: atua como componente de fixação do cabo. Ao apertar a porca roscada externa, a manga contrai-se e prende firmemente a bainha externa do cabo. Ela transfere a força de tração do cabo para a carcaça do conector, em vez de para as juntas soldadas, protegendo eficazmente os pontos soldados contra danos por tensão.

A vedação multicamada combinada com a função de alívio de tensão é a principal vantagem deste soquete aeronáutico instalável in loco. Mesmo que o cabo seja acidentalmente puxado durante o uso prático, as juntas soldadas internas não sofrerão fraturas por estresse.

2.4 Grau de proteção IP67 contra água e poeira para ambientes de campo rigorosos

Com a montagem correta da junta vermelha, da junta preta e da luva do conector à prova d’água, todo o conjunto do conector atinge o nível de proteção IP67. Ele resiste a respingos de chuva, orvalho externo, poeira de oficina, névoa de óleo e ar úmido. A estrutura com duas juntas cria uma vedação redundante, reduzindo a probabilidade de falha causada pelo envelhecimento de uma única junta. Evita curto-circuito no circuito, corrosão dos pinos e interrupção do sinal provocadas pela entrada de umidade, sendo ideal para equipamentos externos e pisos de fábrica úmidos.

2.5 Montagem no local, instalação e manutenção fáceis no local

Este soquete aéreo fêmea M19-4P suporta montagem de cabos in loco. Técnicos podem levar peças soltas do conector ao local do projeto, soldar os cabos no local e concluir o bloqueio da braçadeira. Difere dos cabos pré-moldados com sobre-moldagem, que não podem ser reprocessados após danos. Quando o cabo se desgasta in loco, os usuários precisam apenas desmontar este conector, ressoldar o cabo e remontar o kit de três peças, economizando o custo de substituição de todo o conjunto de cabos. As peças da braçadeira em plástico de nylon reforçado apresentam alta tenacidade e resistência a trincas durante apertos repetidos.

2.6 Amplia Adaptabilidade à Temperatura & Certificado para Exportação Global

Componentes isolantes e de vedação sustentam uma faixa de operação desde condições frias de baixa temperatura de -40 ℃ até ambientes de alta temperatura de +105 ℃. É adequado para climas frios de inverno ao ar livre, bem como para ambientes de alta temperatura no verão, como em gabinetes. Todos os materiais brutos passam nos testes de conformidade RoHS e REACH, sendo qualificados para exportação para mercados europeus, do Sudeste Asiático e outros mercados estrangeiros. Sob o sistema de gestão da qualidade ISO 9001, cada lote é submetido a testes amostrais que abrangem resistência de contato, propriedade de isolamento, desempenho à prova d’água e vida mecânica antes do embarque, reduzindo assim os riscos pós-venda para fabricantes de equipamentos. O modelo padrão está em estoque para entrega rápida; serviço de modificação está disponível para requisitos especiais.

O conector aéreo fêmea M19-4P com terminais de soldagem de fio PC5.0 e kit plástico de três peças é amplamente utilizado em conexões de fiação de campo em muitas indústrias, especialmente em projetos que exigem montagem no local e alto desempenho à prova d’água.

Equipamentos de Automação Industrial

Utilizado para a fiação de campo de sensores de linha de montagem, módulos de controle distribuídos, dispositivos de teste e máquinas transportadoras. A luva do conector à prova de puxão protege as juntas soldadas da força de tração gerada pela vibração da máquina. A vedação com dupla junta adaptada a ambientes industriais empoeirados e oleosos. O recurso de montagem em campo proporciona grande conveniência para depuração no local e modernização de equipamentos.

Instrumentos de Monitoramento Externo e Detecção em Campo

Aplicado em caixas de sensores externas, estações de monitoramento ambiental, dispositivos de coleta de dados em campo e terminais inteligentes de beira de estrada. A vedação multicamada IP67 protege contra chuva, orvalho e poeira arenosa. O design instalável em campo permite que técnicos montem os conectores após a instalação dos cabos no local.

Equipamentos Auxiliares para Energia Nova

Adequado para módulos periféricos de armazenamento de energia em pequena escala, fiação de sinal auxiliar fotovoltaica e unidades de fornecimento de energia distribuída. Terminais de solda em PC5.0 espesso suportam transmissão de potência com corrente relativamente mais elevada. A estrutura à prova d’água impede a penetração de condensação nos pontos de conexão, melhorando a segurança das instalações ao ar livre para energias novas.

Máquinas Agrícolas e de Engenharia

Para módulos eletrônicos de máquinas agrícolas, sensores auxiliares de máquinas de construção e dispositivos móveis montados em veículos. A forte função de alívio de tensão evita falhas do conector causadas pelo arrasto de cabos e pelos impactos do veículo. O desempenho em ampla faixa de temperaturas adapta-se às variáveis condições de trabalho ao ar livre.

Transporte Inteligente e Terminais de Margem de Estrada

Equipamentos de tráfego de margem de estrada, gabinetes externos de controle de acesso e módulos de controle de iluminação pública. A montagem no local permite que os construtores concluam o trabalho de fiação sem necessidade de chicotes pré-fabricados. A vedação à prova d’água com duas juntas evita falhas de circuito sob exposição prolongada ao ar livre.

Automação Não Padrão e Equipamentos de Teste Especiais

Várias máquinas personalizadas e dispositivos de teste. Quando o projeto exige um comprimento especial de cabo que não pode ser pré-fabricado na fábrica, este conector aéreo feminino M19-4P do tipo soldagem torna-se uma solução ideal para montagem flexível no local.

P1: Quais acessórios acompanham este conector aéreo feminino M19-4P?
R1: Cada conjunto inclui um kit plástico completo de três peças: junta estanque vermelha, manga de alívio de tração para braçadeira de cabo e junta estanque preta. Todos os componentes de vedação e fixação de cabo são fornecidos como padrão, prontos para montagem após o recebimento dos produtos. Juntas e mangas adicionais podem ser encomendadas separadamente, caso sejam necessárias peças de reposição.

P2: O que é o tipo de fio PC5.0 com soldagem?
A2: PC5.0 representa a especificação do terminal de soldagem com diâmetro de 5,0 mm. Trata-se de uma estrutura de soldagem de fios destinada a cabos industriais relativamente mais grossos. O usuário descasca os condutores do cabo e solda manualmente os fios no copo do terminal. Nenhuma ferramenta de crimpagem é necessária, sendo adequado para instalação e reparo em campo.

Q3: O que significa contato totalmente estanhado com espessura de 0,3 mm?
A3: Refere-se à espessura do material dos contatos totalmente estanhados, que é de 0,3 mm. Um corpo de contato mais espesso proporciona maior resistência mecânica, maior resistência à deformação e à vibração, garantindo conexões estáveis de energia e sinal por longo prazo em equipamentos industriais.

Q4: Como posso atingir o desempenho à prova d’água IP67?
A4: Três pontos-chave devem ser atendidos: primeiro, instalar as arruelas vermelha e preta na posição correta, sem arranhões ou deformações; segundo, selecionar um cabo compatível com o diâmetro interno da luva do conector; terceiro, apertar adequadamente a porca roscada, de modo que a luva comprima a capa do cabo e ambas as arruelas fiquem totalmente comprimidas. A classificação IP67 não pode ser garantida caso haja montagem incorreta.

P5: Este conector pode ser montado no local do projeto?
R5: Sim. Ele foi projetado para montagem em campo. Você pode desmontar o kit plástico de três peças, soldar os fios dos cabos nos terminais PC5.0 e, em seguida, encaixar, na sequência, a junta vermelha, a junta preta e a luva da braçadeira de cabo, apertando por fim a porca. Tenha cuidado para não danificar as juntas de silicone durante a operação.

P6: Qual é a corrente nominal e preciso aplicar redução de corrente?
R6: A corrente nominal por contato simples alcança 12 A. Para operação contínua prolongada ou em ambiente de gabinete fechado com alta temperatura, aplique uma redução adequada da corrente para proteger o conector e prolongar sua vida útil.

P7: Vocês oferecem versões personalizadas?
R7: A personalização é suportada. As opções disponíveis incluem tamanho especial da braçadeira de cabo, especificação modificada do terminal, dureza especial da junta e embalagem personalizada. Envie-nos seu desenho técnico ou requisito detalhado; nossa equipe de engenharia avaliará a viabilidade e fornecerá cotação e prazo de entrega.

P8: Quais documentos vocês podem fornecer para exportação?
A8: Podemos fornecer certificados RoHS e ISO9001. Para outras certificações especiais, entre em contato com nossa equipe de vendas com antecedência.
