Soquete aeronáutico M18-4P macho e fêmea compatível, tipo soldagem de fio, comprimentos da cauda de soldagem para PCB de 2,8 mm e 3,7 mm, banhado a ouro 0,4U; o produto é fornecido completo com juntas estanques compatíveis e porcas de fixação.

Todas as dimensões estruturais, desempenho elétrico, configuração de materiais e especificações de acessórios deste conjunto de tomadas aeronáuticas macho e fêmea M18-4P são testados rigorosamente de acordo com as normas industriais para conectores circulares. O parâmetro PC principal representa o comprimento da cauda de soldagem na placa de circuito impresso (PCB), referindo-se ao comprimento reservado do pino que se projeta a partir do isolador para soldagem em furo passante na PCB, e não à distância entre pinos. Os parâmetros totalmente padronizados estão listados abaixo para seleção pelo cliente, projeto estrutural e verificação de engenharia.

Nota Técnica: O parâmetro PC neste produto refere-se estritamente ao comprimento da cauda de soldagem da placa de circuito impresso (PCB), ou seja, ao comprimento residual do pino que se estende a partir do isolador para a soldagem por furo passante na placa PCB, não à distância entre pinos. Os comprimentos diferenciados da cauda de soldagem — 2,8 mm para conectores macho e 3,7 mm para conectores fêmea — oferecem margens de soldagem específicas para diferentes requisitos de montagem, assegurando profundidade adequada de soldagem, conexão firme das juntas soldadas e evitando eficazmente problemas como soldagem falsa ou desprendimento. Além disso, o banho de ouro com espessura de 0,4U garante condutividade estável a longo prazo em ambientes industriais complexos.

2.1 Projeto Diferenciado de Cauda de Soldagem para Placa de Circuito Impresso (PCB) para Soldagem Precisa

Este conjunto de conectores M18-4P adota um design profissional diferenciado de comprimento da cauda de soldagem. O conector macho possui uma cauda de soldagem para PCB de 2,8 mm, ideal para instalação em placas PCB compactas, adequado a cenários com layout denso e soldagem em espaços reduzidos. O conector fêmea foi aprimorado com uma cauda de soldagem estendida de 3,7 mm, oferecendo uma margem de soldagem maior para placas PCB mais espessas ou para requisitos de soldagem de alta corrente. Este pareamento racional de comprimentos garante soldagem com penetração total, formação estável das juntas de solda e alta consistência de montagem, melhorando significativamente a taxa de sucesso na soldagem de PCB e a qualidade da instalação de cabos no local.

pino maciço + banho de ouro de 0,4 U para condutividade superior

Adotando pinos de bronze fosforado usinados integralmente em bloco, os contatos apresentam alta rigidez estrutural, forte resistência à deformação e excelente recuperação elástica. Diferentemente dos pinos ocos de parede fina, a estrutura de pino maciço suporta transmissão estável de corrente de 8 A por pino e mantém desempenho de contato estável após vibração prolongada e conexões/desconexões frequentes. A camada de ouro eletrodepositado, com espessura reforçada de 0,4 U, é uniforme e densa, isolando eficazmente a oxidação pelo ar, a corrosão por umidade e a poluição por óleo industrial. Isso garante resistência de contato ultra-baixa e estável por longo tempo, eliminando deriva de sinal, desconexões intermitentes e instabilidade de alimentação causadas pela oxidação dos contatos, além de melhorar significativamente a vida útil total do conector.

2.3 Juntas de Vedação Coloridas Exclusivas e Porcas de Fixação Personalizadas para Montagem à Prova de Erros

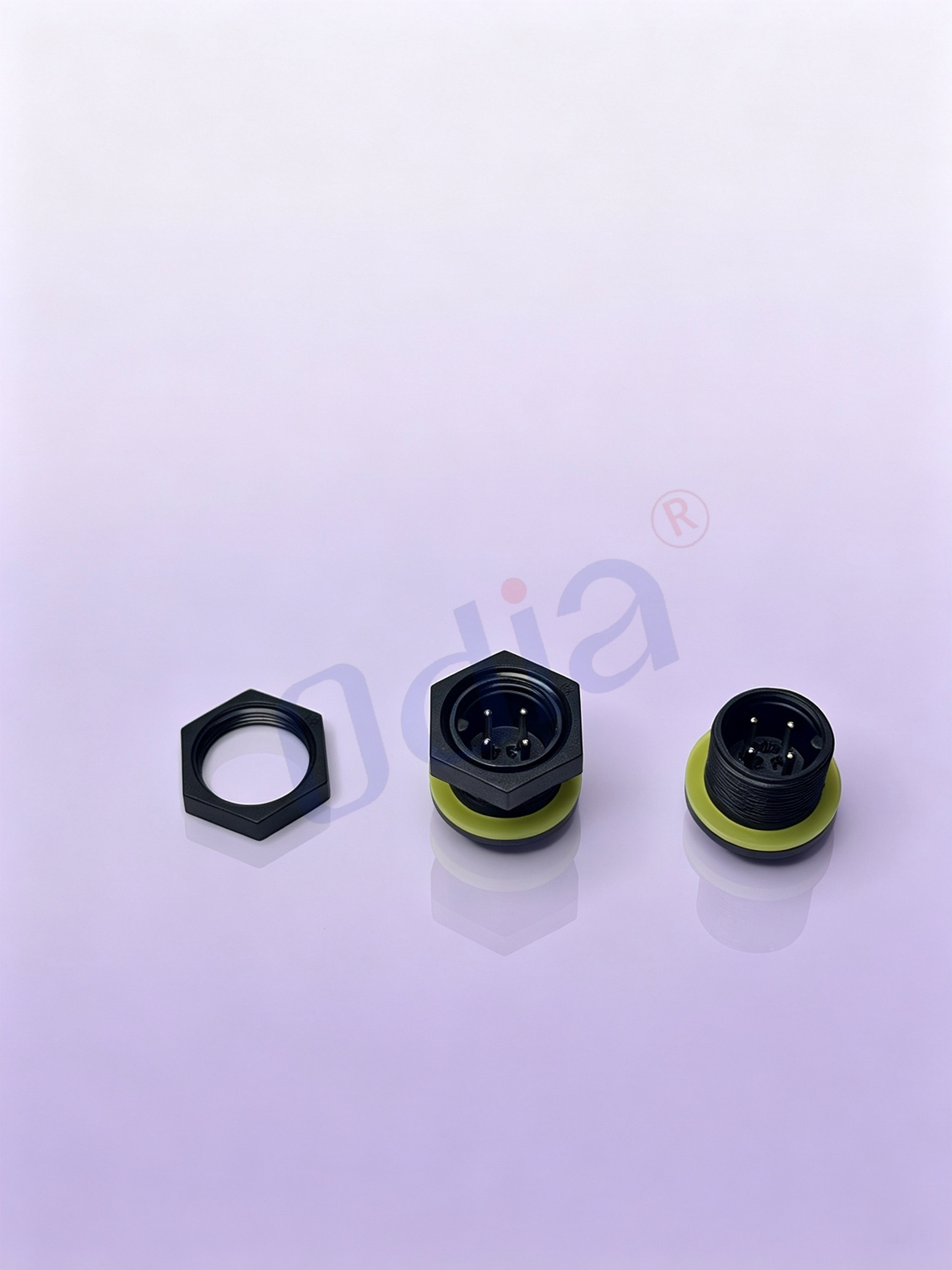

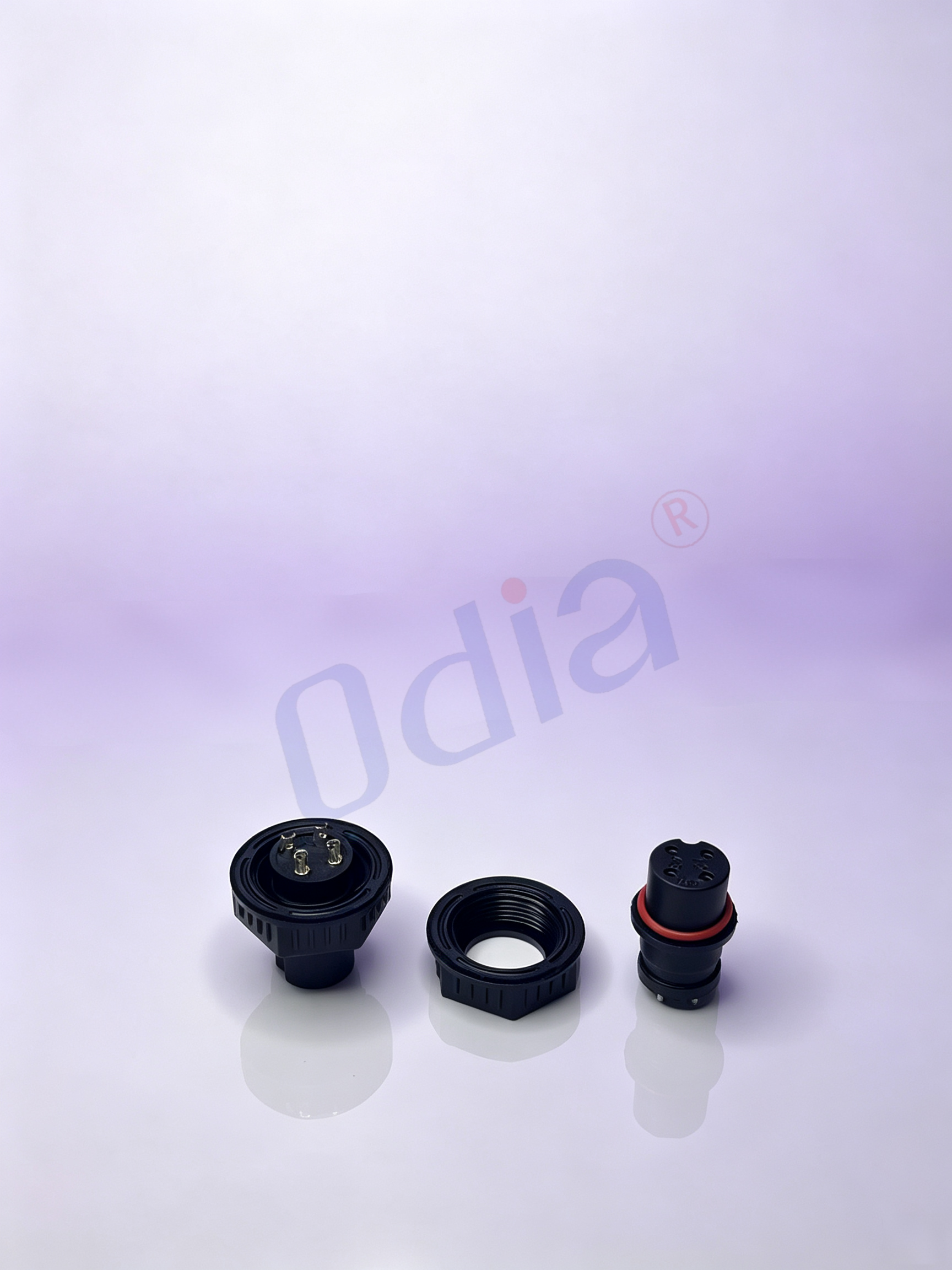

Os conectores macho e fêmea são equipados com acessórios de encaixe exclusivos, com diferenças evidentes de cor e estrutura. O conector macho é combinado com uma porca de travamento hexagonal e uma junta impermeável amarelo-clara, enquanto o conector fêmea é equipado com uma porca de travamento padrão e uma junta impermeável vermelho-clara. A distinção intuitiva de cores ajuda a equipe de instalação a identificar rapidamente os acessórios macho e fêmea durante a montagem, evitando totalmente erros de montagem, incompatibilidade e confusão entre acessórios. As porcas de travamento de alta precisão proporcionam uma força de aperto estável, impedindo afrouxamento causado por vibração mecânica, enquanto as juntas de silicone altamente elásticas formam uma barreira de vedação hermética que bloqueia a entrada de poeira, respingos de água e ar úmido.

2.4 Desempenho total de vedação IP67 para resistência em ambientes agressivos

Com a cooperação do bloqueio preciso de roscas e das juntas estanques bicolor, todo o conjunto do conector atinge o nível de proteção contra poeira e água IP67 após o acoplamento completo e compressão. Pode resistir eficazmente ao respingo da chuva, ao orvalho externo, à poeira de oficina, à névoa de óleo e à erosão por gases corrosivos. As juntas apresentam excelente resistência a altas e baixas temperaturas, bem como resistência ao envelhecimento, sem endurecimento, deformação ou perda de elasticidade após compressão prolongada e variações alternadas de temperatura. Isso impede eficazmente curtos-circuitos, corrosão dos contatos e falhas de sinal causadas pela intrusão de umidade e poeira, garantindo a operação estável dos circuitos dos equipamentos em ambientes industriais e externos severos.

2.5 Estrutura flexível de soldagem em fio para instalações diversificadas

Este produto adota uma estrutura universal de soldagem por fio, suportando tanto a soldagem de cabos in loco quanto a soldagem por furo passante em placas PCB. Sem a necessidade de equipamentos profissionais de crimpagem, é extremamente adequado para instalação de equipamentos no campo, manutenção posterior e modernização de equipamentos antigos. A junta soldada é completa e firme, com excelente desempenho de tração e resistência à vibração, não se soltando nem quebrando devido à vibração do equipamento ou ao puxão do cabo. A estrutura padronizada de rosca M18 e a configuração completa de acessórios simplificam o processo de montagem, aumentam a eficiência da construção e reduzem os custos gerais do projeto.

2.6 Durabilidade Industrial e Conformidade para Exportação Global

A carcaça do conector é feita de plástico de engenharia retardador de chama UL94-V0, com excelente isolamento, resistência a altas temperaturas e resistência ao impacto. Pode operar de forma estável na ampla faixa de temperatura de -40 °C a +85 °C, adaptando-se a ambientes externos extremamente frios e às condições de trabalho em oficinas de alta temperatura. Todos os materiais brutos cumprem as normas europeias de proteção ambiental RoHS e REACH, atendendo aos requisitos globais para exportação. Rigorosos testes de amostragem realizados na fábrica quanto à condutividade, isolamento, desempenho à prova d’água e vida útil mecânica garantem uma taxa de falhas extremamente baixa e qualidade estável por lote.

Com projeto preciso da cauda de soldagem em PCB, desempenho estável de condução de corrente de 8 A, banho de ouro de alta precisão com espessura de 0,4 U e vedação impermeável de alto nível IP67, este conector aéreo macho e fêmea M18-4P é amplamente utilizado em automação industrial, monitoramento inteligente externo, equipamentos auxiliares para novas energias, máquinas operatrizes e indústrias de instrumentação de precisão, cobrindo fornecimento estável de energia e transmissão de sinais de controle em diversos ambientes complexos.

3.1 Equipamentos de Automação Industrial

Amplamente aplicado em linhas de produção automatizadas, sistemas de controle servo, módulos auxiliares de robôs industriais, sensores de linhas de montagem e dispositivos automáticos de testes. O comprimento preciso da cauda de soldagem em PCB garante uma soldagem estável nas placas de controle internas, e a estrutura anti-vibração suporta a operação contínua prolongada de equipamentos de oficina. O desempenho à prova d’água e contra poeira IP67 resiste à erosão por poeira e névoa oleosa típicas de oficinas, assegurando o funcionamento estável a longo prazo dos circuitos de controle automatizados.

3.2 Monitoramento Externo e Equipamentos Inteligentes de Campo

Adequado para caixas de monitoramento externo, estações de monitoramento ambiental, equipamentos de detecção meteorológica, coletores de dados de campo e terminais inteligentes de beira de estrada. A estrutura impermeável de dupla camada impede eficazmente a penetração de água da chuva e condensação, e a resistência a ampla faixa de temperaturas garante o funcionamento normal em condições climáticas extremas. O design de montagem por cores à prova de erros facilita a instalação no local e a manutenção diária de equipamentos externos.

3.3 Equipamentos para Energias Novas e Distribuição de Energia

Utilizado em módulos compactos de armazenamento de energia, equipamentos auxiliares fotovoltaicos, terminais distribuídos de distribuição de energia e sistemas de conexão de sinais de baixa potência para energias novas. Os pinos sólidos e a capacidade estável de condução de corrente de 8 A atendem à demanda de transmissão de energia de equipamentos para energias novas, e o contato banhado a ouro de 0,4 U assegura coleta e transmissão precisas e estáveis de sinais.

3.4 Máquinas Industriais e Veículos Móveis

Aplicável a máquinas de construção, máquinas agrícolas, módulos de controle montados em veículos e acessórios eletrônicos móveis para engenharia. A estrutura rígida de soldagem de fios e o projeto da porca de travamento antideslocamento resistem eficazmente às vibrações por impacto e à tração nos cabos durante a operação do equipamento, evitando falhas de interrupção de sinal e de desconexão de energia.

3.5 Instrumentos de Precisão e Equipamentos de Laboratório

Ideal para instrumentos de detecção de precisão, equipamentos de análise ambiental e dispositivos de ensaio em laboratório. O contato banhado a ouro de baixa resistência assegura transmissão de sinal sem perdas, e o projeto de cauda de soldagem de alta precisão melhora a exatidão da montagem, atendendo aos requisitos de conexão de alta estabilidade para equipamentos de precisão.

Organizamos conteúdos profissionais e direcionados de perguntas frequentes (FAQ) para este soquete aeronáutico M18-4P, a fim de ajudar os clientes a compreender rapidamente os parâmetros do produto, as especificações de instalação e os padrões de aplicação.

P1: O que significam PC2.8 e PC3.7?

A1: PC significa comprimento da cauda de solda da placa de circuito impresso (PCB), referindo-se ao comprimento reservado do pino para soldagem por furo passante na PCB. PC2,8 significa que o comprimento da cauda de solda do conector macho é de 2,8 mm, e PC3,7 significa que o comprimento da cauda de solda do conector fêmea é de 3,7 mm. Trata-se do comprimento reservado para soldagem, não da distância entre pinos.

Q2: Qual é a corrente nominal do pino?

A2: O pino maciço tem uma corrente nominal de 8 A por pino. Para operação contínua prolongada e em ambientes fechados de alta temperatura, recomenda-se uma corrente de trabalho segura de 6–7 A, a fim de evitar superaquecimento e envelhecimento prematuro.

Q3: Quais acessórios estão incluídos no conjunto completo?

A3: O conjunto completo inclui acessórios profissionais compatíveis: conector macho com porca de fixação hexagonal + junta estanque de cor amarelo-clara; conector fêmea com porca de fixação padrão + junta estanque de cor vermelho-clara. Todos os acessórios estão presentes para instalação imediata.

Q4: Quais são as vantagens do banho de ouro de 0,4 U?

A4: O banho de ouro com espessura de 0,4 U oferece excelente resistência à oxidação, à corrosão e ao desgaste. Mantém uma baixa resistência de contato estável em ambientes úmidos, empoeirados e sujeitos a vibrações, garantindo transmissão estável de energia e sinal, além de prolongar a vida útil do conector.

Q5: Qual é o grau de proteção contra água deste conector?

A5: Após instalação correta, acoplamento completo e compressão total da junta, o grau de proteção atinge IP67, adequado para condições industriais externas, úmidas e empoeiradas.

Q6: Este conector pode ser utilizado tanto para soldagem de cabos quanto para soldagem em PCB?

A6: Sim. A estrutura de soldagem para cabos permite a soldagem no local, e o comprimento padrão da cauda de soldagem para PCB suporta soldagem precisa em furos passantes, possibilitando instalação multifuncional e aplicação flexível.

Q7: Vocês oferecem serviços personalizados?

A7: Oferecemos personalização sob encomenda (OEM/ODM), incluindo ajuste do comprimento da cauda de soldagem, personalização da espessura do banho metálico, modificação da cor da junta e produção de roscas com dimensões especiais.

Somos um fabricante profissional especializado em pesquisa e desenvolvimento, produção e vendas de conectores aeronáuticos circulares industriais, soquetes à prova d’água para soldagem de fios e diversos terminais de conexão de precisão. Com equipamentos avançados de produção, sistemas completos de testes e tecnologia madura de fabricação, focamos em fornecer soluções industriais de conectores com alta estabilidade e excelente custo-benefício para clientes globais.

Nossos soquetes aeronáuticos macho e fêmea M18-4P compatíveis, com comprimento da cauda de soldagem PCB de 2,8 mm/3,7 mm, pinos sólidos, banho de ouro com espessura de 0,4U e juntas à prova d’água coloridas personalizáveis, apresentam qualidade estável e desempenho superior, sendo amplamente reconhecidos nos setores de automação, nova energia, monitoramento externo e máquinas de engenharia. Oferecemos venda por atacado imediata, pedidos experimentais em pequenos lotes e processamento personalizado, com entrega rápida e controle rigoroso de qualidade.

Se precisar de desenhos das dimensões do produto, arquivos 3D, testes de amostras, cotações em grande volume, consultas sobre parâmetros técnicos ou integração de soluções personalizadas, entre em contato com nossa equipe profissional de vendas. Responderemos à sua solicitação em até 24 horas e ofereceremos suporte técnico especializado e um serviço de compra completo.
