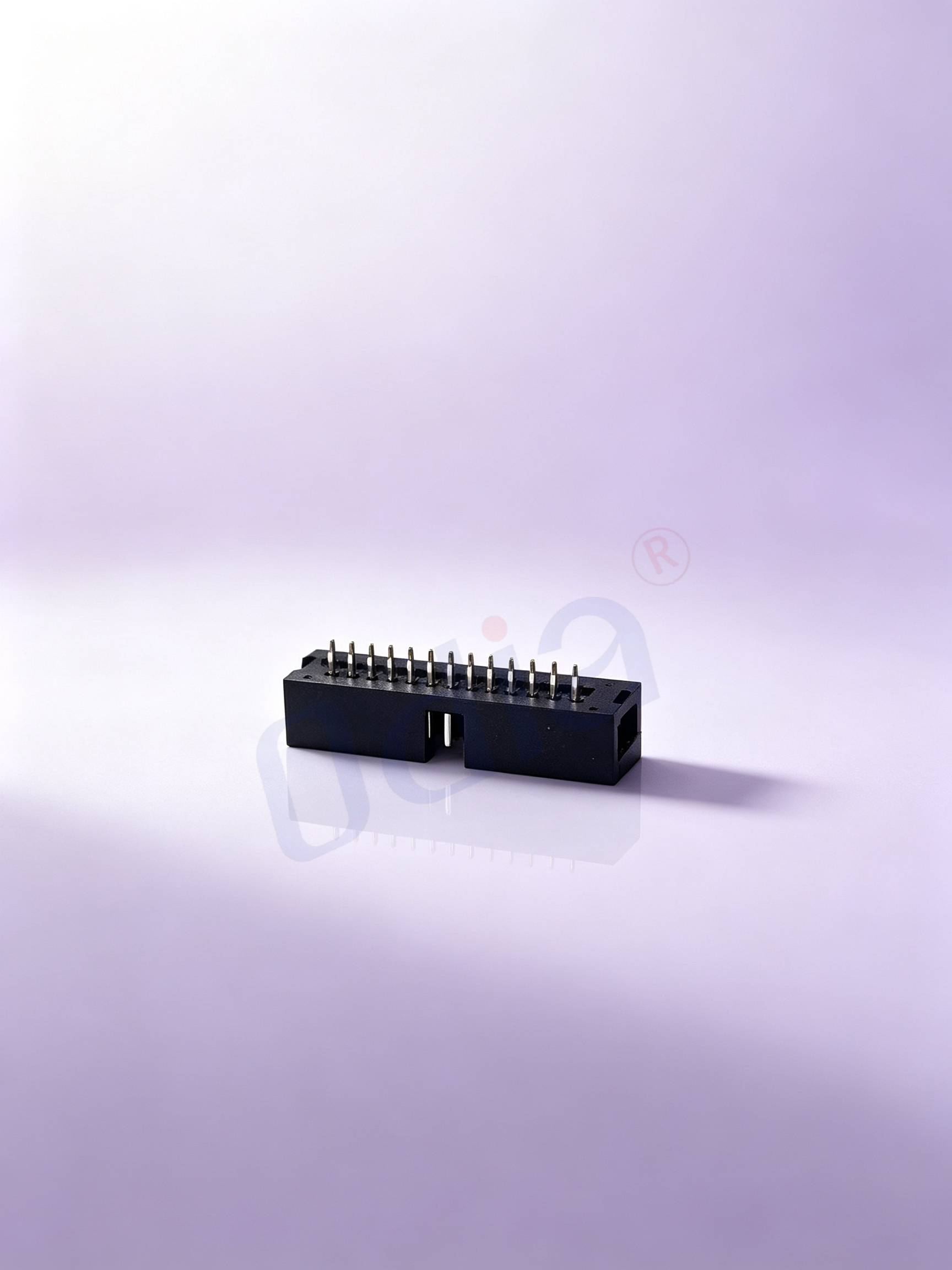

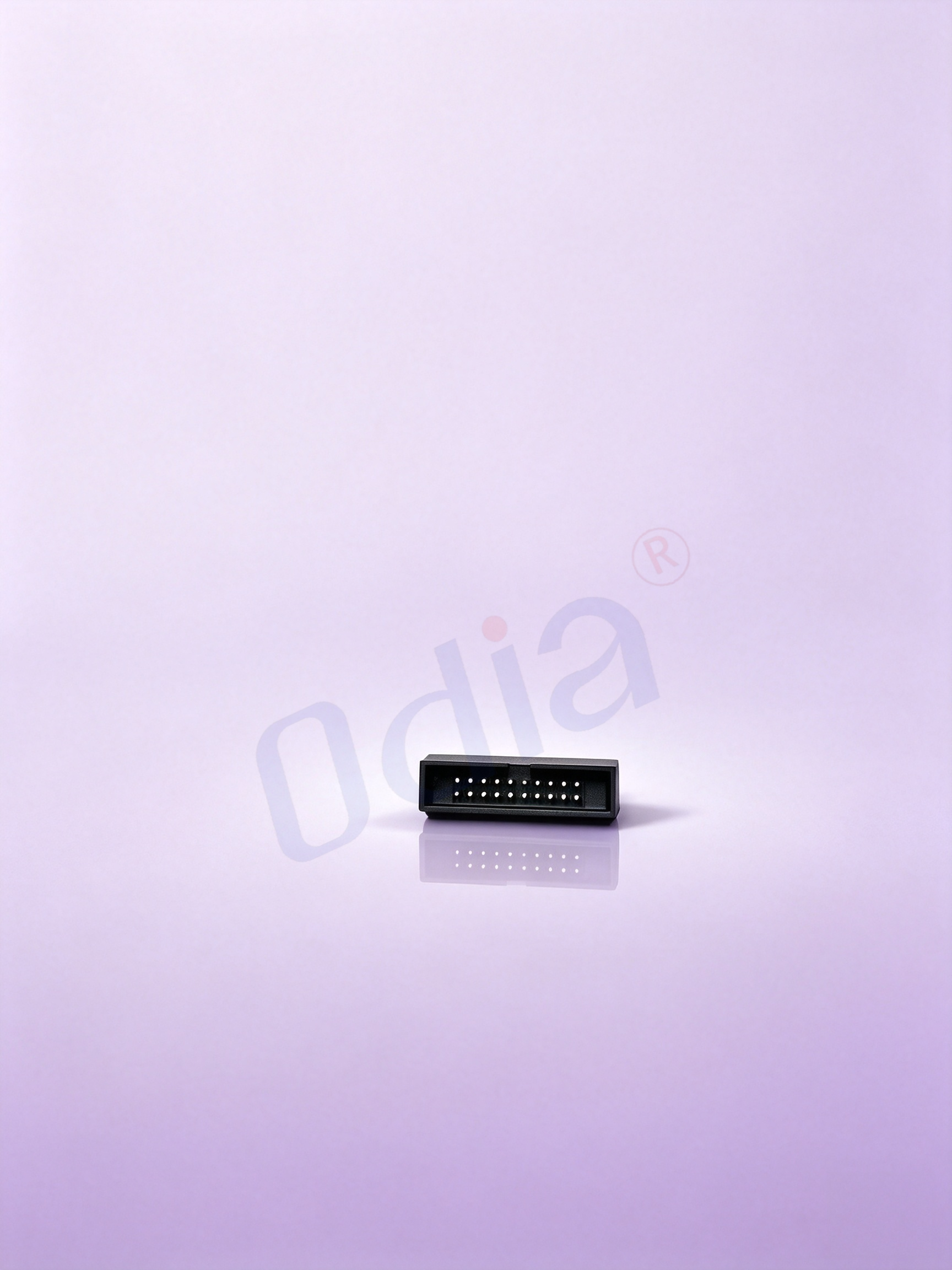

conector macho simples de caixa de dupla fileira, passo de 2,54 mm, 2×13P, pino reto para montagem em furo passante, altura do plástico de 9,0 mm, comprimento total do produto de 11,6 mm, lado da placa de circuito (PC) de 3,2 mm, corpo em PBT, banhado a ouro com espessura de 0,8 μm, resistência à névoa salina por 48 horas

DESCRIÇÃO

Nosso conector macho tipo caixa simples com passo de 2,54 mm, também amplamente conhecido como conector macho tipo caixa simples, é um conector confiável de pinos retos para montagem por furo passante, projetado para aplicações de soldagem em placas de circuito impresso (PCB). Este conector macho tipo caixa simples de duas linhas e 13 posições (2×13P) utiliza plástico PBT de alto desempenho como material do corpo isolante, apresentando excelente resistência mecânica, estabilidade dimensional e boa resistência térmica durante os processos de soldagem. O passo de 2,54 mm é um dos tamanhos mais padrão e amplamente adotados na indústria de conectores eletrônicos, sendo compatível com muitos receptáculos femininos IDC predominantes no mercado.

Este cabeçalho de caixa simples vem com uma carcaça plástica de 9,0 mm de altura, comprimento total do produto de 11,6 mm e comprimento dos pinos do lado do PC de 3,2 mm para soldagem em PCB. Todos os pinos condutores de contato são banhados a ouro com espessura de 0,8 mícron, garantindo condutividade elétrica estável, baixa resistência de contato e excelente capacidade anticorrosiva. A carcaça e os terminais do conector passam em um rigoroso teste de névoa salina de 48 horas, o que melhora significativamente seu desempenho antiferrugem e antioxidante quando aplicado em ambientes úmidos, levemente corrosivos e severos.

Diferente do conector de caixa com fechos laterais (comumente chamado de conector em chifre de vaca), este conector de caixa simples elimina as orelhas integradas de travamento lateral, apresentando um contorno compacto, estrutura simples e menor custo de montagem, mantendo ao mesmo tempo uma função estável de acoplamento para compatibilidade com receptáculos femininos IDC correspondentes. Ele adota um projeto de pinos retos para montagem por furo passante; os pinos atravessam os orifícios da placa de circuito impresso (PCB) para montagem por soldagem em onda. Esse método de fixação proporciona uma resistência de ligação firme entre o conector e a placa de circuito, resistindo eficazmente à vibração e às forças mecânicas de tração durante a operação do equipamento.

O arranjo de pinos em duas filas, 2×13P, permite a transmissão simultânea de sinais multicanal e de baixa potência. Oferece um número suficiente de canais de sinal para dispositivos que exigem mais linhas de sinal, sem ocupar excessivo espaço na placa de circuito impresso (PCB). O isolador de plástico PBT possui desempenho térmico e mecânico superior. Mantém propriedades de isolamento estáveis sob flutuações prolongadas de temperatura de operação. O banho de ouro de 0,8 μm nos terminais de contato impede eficazmente a oxidação dos contatos metálicos, garante transmissão consistente de sinais e reduz o risco de falhas causadas por mau contato. O banho de ouro mantém a resistência de contato estável durante toda a vida útil do componente, evitando falhas intermitentes de sinal causadas por ferrugem ou oxidação dos terminais.

O nosso conector simples em caixa passa por uma inspeção de qualidade completa antes da entrega. Cada conector acabado é submetido a inspeção visual, medição dimensional, teste de continuidade e verificação de envelhecimento por névoa salina. Controlamos rigorosamente as tolerâncias dimensionais de todos os parâmetros do produto, garantindo que cada lote corresponda aos requisitos dos desenhos do cliente. Está disponível um serviço personalizado, incluindo modificação do comprimento dos pinos, opções de revestimento, ajuste do número de pinos e soluções de embalagem personalizadas, conforme as necessidades específicas do projeto do cliente. Este conector simples em caixa acopla-se perfeitamente com receptáculos de cabos IDC correspondentes, sendo amplamente utilizado para conexões internas de fiação entre placas de circuito impresso (PCB) dentro de dispositivos eletrônicos. Trata-se de uma solução econômica e de alta confiabilidade para conexão placa-a-cabo em equipamentos de eletrônica de consumo, equipamentos industriais de controle e módulos de automação.

Este cabeçalho de caixa simples foi projetado para o processo de soldagem por furo passante, um método de montagem maduro e confiável para montagem de PCBs. A estrutura de pinos retos facilita a inserção nos orifícios da placa de circuito impresso durante a montagem. Após a conclusão da soldagem por onda, os pinos ficam permanentemente soldados à placa de circuito, formando uma conexão elétrica estável. Sem travas laterais, o corpo do conector torna-se menor, economizando espaço valioso no layout da placa de circuito para equipamentos eletrônicos compactos. É uma escolha ideal quando os clientes não necessitam de função de travamento, mas buscam menor custo da lista de materiais (BOM) e um processo de montagem mais simples.

O PBT, o material escolhido para a carcaça deste conector, é um plástico de engenharia amplamente utilizado em conectores eletrônicos. Apresenta baixa absorção de umidade, excelente estabilidade dimensional, bom desempenho isolante e resistência térmica moderada, adequada para aplicações de soldagem por onda. O material PBT possui rigidez mecânica excepcional, de modo que a carcaça não se fissurará facilmente sob a força de inserção durante a montagem. Em comparação com alguns plásticos especiais de alta temperatura, o PBT oferece desempenho equilibrado com custo de material mais competitivo, tornando este conector adequado para projetos de produção em massa.

o revestimento em ouro de 0,8 μm nos terminais de contato oferece excelente condutividade superficial e proteção contra corrosão. O ouro não se oxida facilmente em ambientes de trabalho normais, de modo que a resistência de contato permanece estável durante um longo ciclo de serviço. Para produtos que exigem longa vida útil e transmissão estável de sinal, o revestimento em ouro é um projeto crítico para evitar falhas intermitentes de sinal causadas por ferrugem e oxidação dos terminais. Combinado com desempenho de 48 h em névoa salina, esse conector simples tipo caixa pode ser implantado em áreas costeiras, oficinas fabris de alta umidade e ambientes industriais levemente corrosivos. A configuração 2×13P fornece caminhos de sinal abundantes para sistemas de controle multifuncionais, como placas de aquisição multi-sensor e fiação interna de placas-mãe de controle.

Especificações e parâmetros

Amplas aplicações

Este conector tipo caixa simples de 2,54 mm e 2×13 pinos serve como componente central para conexão entre placa-mãe e cabo, aplicado na transmissão de sinais e fiação interna em diversos setores eletrônicos.

• Equipamentos de controle industrial: módulos de controle PLC, fiação de sinais para múltiplos sensores, painéis de controle de automação. Suporta vibração e variação de temperatura no ambiente de oficina fabril, garantindo transmissão estável de sinais multicanal para sistemas de automação industrial. Dispositivos industriais normalmente operam continuamente por longas horas, e este conector tipo caixa simples, com carcaça em PBT e terminais banhados a ouro, assegura conexão confiável de sinais em múltiplas linhas nessas condições exigentes de trabalho.
• Eletrônicos de Consumo: Conexão interna de placas-mãe, módulos de controle para residências inteligentes e placas de circuito impresso para controle de eletrodomésticos. Seu design padrão com passo de 2,54 mm ajuda os clientes a simplificar a aquisição de componentes. Os eletrodomésticos exigem conexões estáveis e controle de custos; esse conector simples encaixa-se perfeitamente na fiação multicanal de PCBs para controle de eletrodomésticos.
• Dispositivos Eletrônicos Médicos: Fiação interna de instrumentos médicos portáteis. Contatos banhados a ouro garantem transmissão estável de sinal, e o material PBT atende aos requisitos-padrão de isolamento. Instrumentos médicos exigem baixa taxa de falhas, resistência de contato estável e boa propriedade anticorrosiva — características que nosso conector satisfaz.
• Equipamento de Comunicação: Módulos de comunicação miniatura, placas de circuito para transferência de sinal. Desempenho de 48 h em névoa salina suporta uso em ambientes ligeiramente úmidos, como armários de comunicação. Armários de comunicação operam frequentemente em ambientes internos úmidos; a resistência à névoa salina ajuda a prolongar a vida útil dos conectores para transmissão de sinais multicanal.
• Instrumentos de Teste e Medição: Equipamentos de inspeção, módulos de aquisição de dados multicanal. Baixa resistência de contato garante transmissão precisa de sinais de dados durante testes prolongados. Instrumentos de medição dependem fortemente de transmissão precisa de sinais multicanal; terminais banhados a ouro reduzem a distorção de sinal causada por flutuações no contato.
• Eletrônicos Auxiliares Automotivos: Circuito auxiliar automotivo sem alimentação elétrica, conexão de sinais de múltiplos sensores. Invólucro em PBT adapta-se às variações de temperatura no interior da caixa de controle do veículo. Aplicável para fiação de sinais multilinhas no interior do veículo, excluindo circuitos de potência de alta corrente.
• Módulos de Fonte de Alimentação: Placas de controle de alimentação comutada, placas de sinal de monitoramento de energia. Múltiplos pinos suportam transmissão de sinais de realimentação entre múltiplos grupos da placa de circuito impresso (PCB) de energia e a placa de controle.

Perguntas Frequentes

P1: Qual é a diferença entre o conector tipo caixa simples e o conector tipo caixa (conector chifre de vaca)?

R: O conector tipo caixa simples não possui travas laterais. O conector tipo caixa chifre de vaca é equipado com travas laterais integradas para fixar o receptáculo IDC. Ambos podem ser acoplados ao respectivo soquete fêmea IDC. O conector tipo caixa simples tem dimensões menores e custo mais baixo, enquanto o tipo chifre de vaca oferece função de travamento para evitar desconexões acidentais. Escolha o tipo chifre de vaca se for necessário travamento antiqueda; o conector tipo caixa simples é preferido quando prioridade é economia de custo e espaço.

P2: Este conector tipo caixa simples de 2,54 mm suporta soldagem por onda?

R: Sim. O isolador é feito de material PBT com boa resistência ao calor, projetado para o processo de soldagem por onda com montagem em furo passante. Não sofrerá deformação na faixa de temperatura padrão de soldagem por onda. O PBT mantém dimensões estáveis durante a operação normal de soldagem por onda.

P3: O que significa banho de ouro de 0,8 μm? Quais benefícios o banho de ouro proporciona?

R: Banho de ouro de 0,8 μm significa que os pinos de contato possuem um revestimento de ouro com espessura de 0,8 mícron. O banho de ouro evita a oxidação do terminal metálico, mantém baixa resistência de contato, melhora a estabilidade do sinal e prolonga a vida útil do conector, sendo especialmente adequado para produtos que exigem longa vida útil. Em comparação com o banho de estanho, o banho de ouro mantém uma resistência de contato estável mesmo após anos de uso.

P4: O que significa o ensaio de névoa salina de 48 h?

R: A carcaça do conector e os terminais passaram no teste de névoa salina de 48 horas. Isso permite resistir à corrosão em ambientes úmidos, reduzindo o risco de ferrugem durante o uso prolongado em áreas costeiras ou oficinas com alta umidade. O teste de névoa salina é um teste acelerado padrão de corrosão para verificar o desempenho anticorrosivo do conector.

P5: É possível personalizar o comprimento dos pinos, a quantidade de pinos ou a espessura do revestimento?

R: Sim. Oferecemos desenvolvimento personalizado para conectores tipo "simple box header". Podemos ajustar o comprimento dos pinos, modificar as posições dos pinos, regular a espessura do revestimento em ouro e personalizar a embalagem conforme seus desenhos ou amostras. Também oferecemos abertura de moldes para especificações não padronizadas.

P6: Qual receptáculo pode ser acoplado a este conector tipo "simple box header"?

R: É compatível com receptáculos fêmeas IDC de passo 2,54 mm. Também fornecemos conjuntos de cabos IDC compatíveis, caso necessite de um chicote elétrico finalizado juntamente com este conector tipo "simple box header". Oferecemos soluções de conectores emparelhados para simplificar seu processo de aquisição.

P7: Qual é a temperatura máxima de operação da carcaça em plástico PBT?

A: O isolador de PBT suporta temperatura de trabalho contínua de até 105 ℃, adequado para a soldagem por onda padrão em alta temperatura. O PBT possui boa rigidez e dimensões estáveis sob temperatura normal de operação.

Q8: Qual é o tipo de montagem deste conector simples do tipo caixa?

A: É do tipo de inserção reta com furação passante, também chamado de pino reto com furação passante. Os pinos atravessam a placa de circuito impresso (PCB) e são soldados no lado inferior da placa, proporcionando forte força de retenção mecânica.
