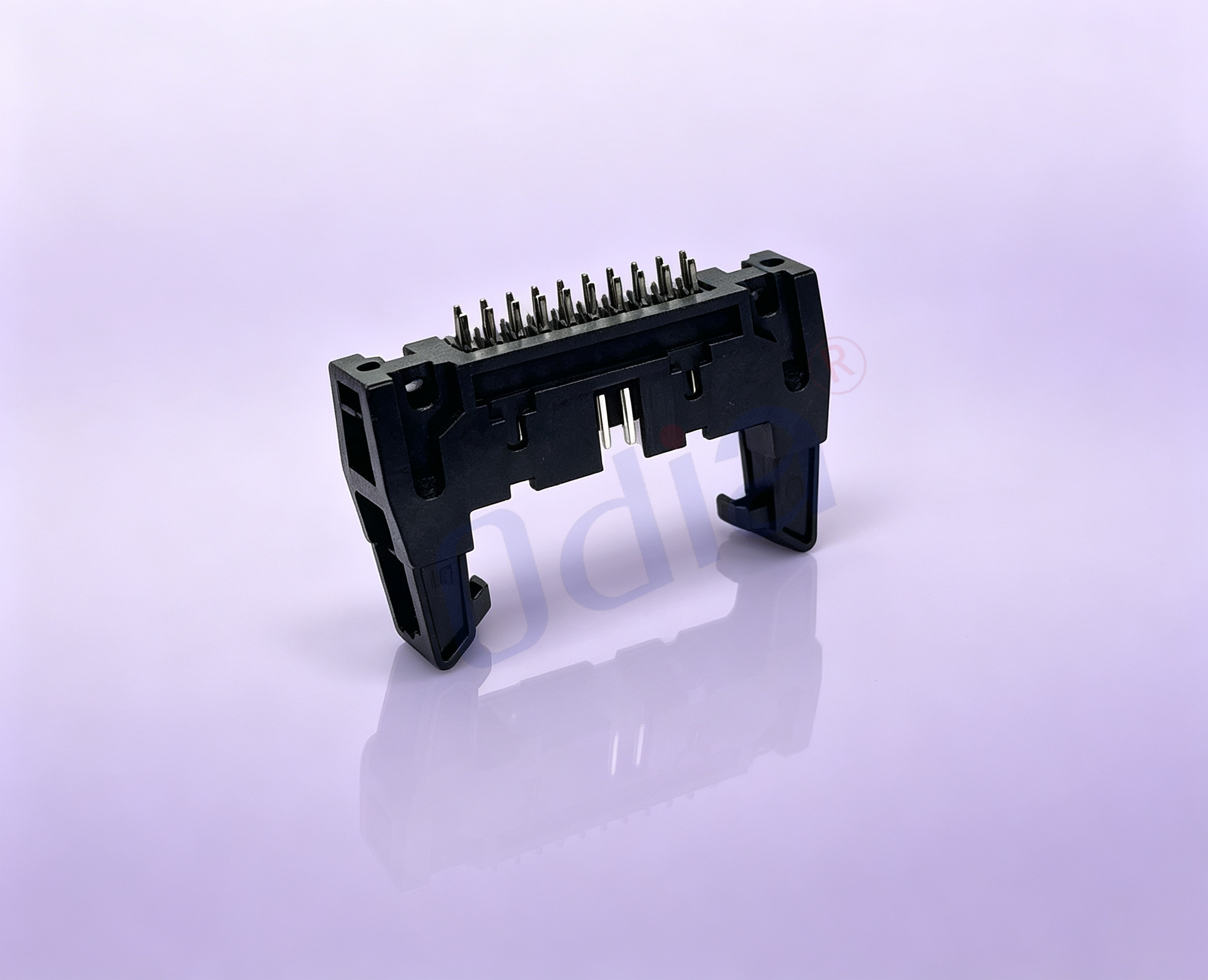

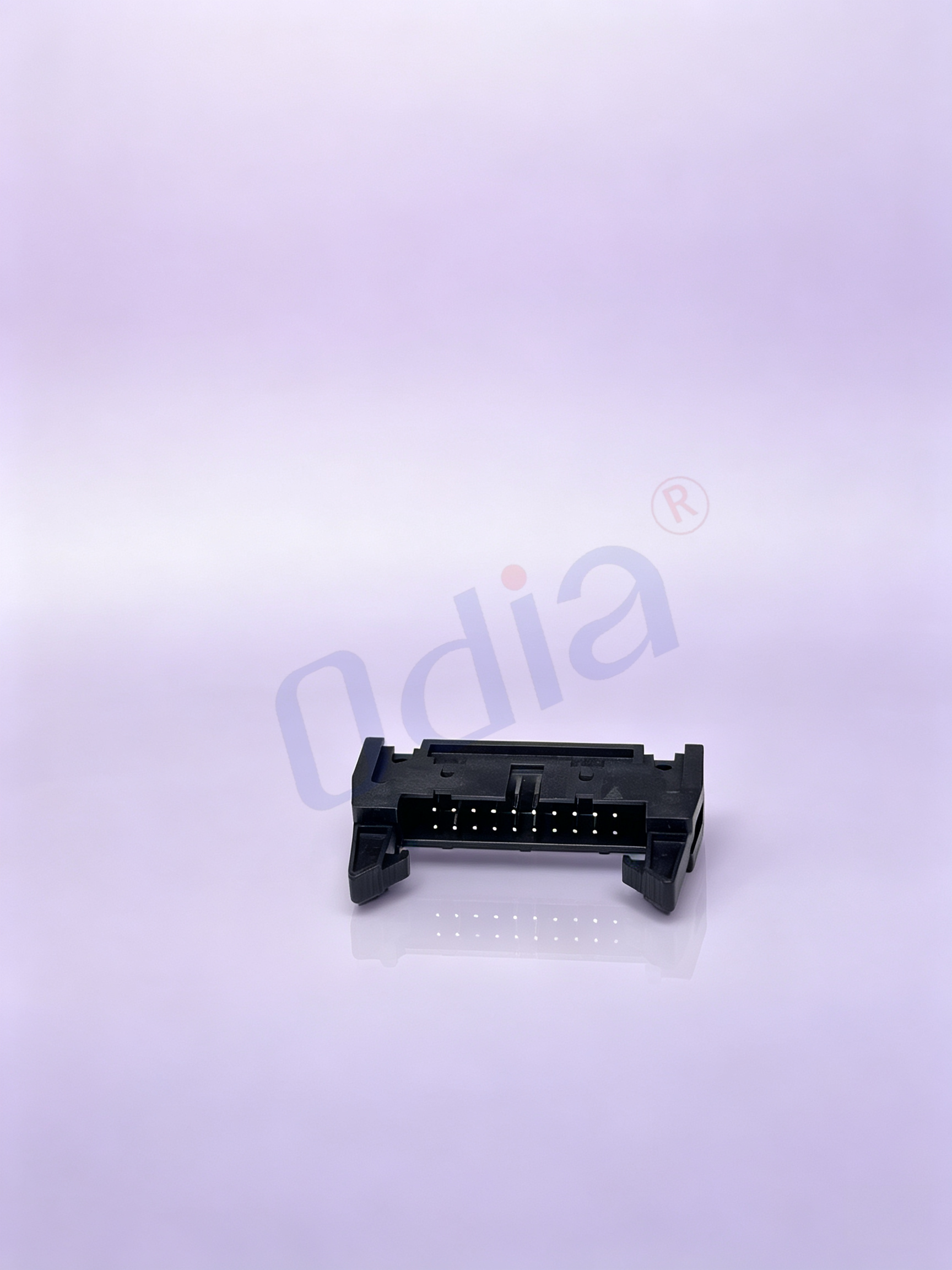

conexão tipo caixa em forma de chifre de boi, dupla fileira, 2×10P, passo de 2,54 mm; pinos retos para montagem por furos; comprimento total do pino: 16 mm; cauda para PCB: 3,5 mm; carcaça 6T; revestimento em ouro de 0,8 μm; resistência à névoa salina por 48 horas

DESCRIÇÃO

Este conector vertical de caixa em forma de chifre de vaca, com passo de 2,54 mm e configuração 2×10P, com orelhas altas, comumente denominado conector macho em forma de chifre de vaca, é um conector de alta performance, reto e para montagem por furo passante, projetado para soldagem em PCB e interconexão entre placa e cabo. Ao contrário de conectores de caixa simples sem travas de bloqueio, este conector de caixa em forma de chifre de vaca com orelhas altas adota uma estrutura integrada de trava alta, moldada conjuntamente com a carcaça isolante de plástico. As travas integradas de orelhas altas prendem firmemente a fêmea IDC correspondente, também com passo de 2,54 mm, assim que o acoplamento for totalmente realizado, impedindo eficazmente desconexões acidentais causadas por vibração contínua, força de tração e agitação mecânica durante a operação prolongada do equipamento. Essa capacidade antiqueda com travamento torna-o um componente de conexão essencial em cenários de fiação eletrônica que exigem alta estabilidade e desempenho confiável de bloqueio.

A carcaça do isolador é fabricada em plástico de engenharia premium 6T resistente a altas temperaturas. O material 6T é um polímero de alto desempenho especializado, amplamente utilizado em conectores eletrônicos de precisão. Ele apresenta excelente resistência térmica, notável tenacidade mecânica, baixa taxa de retração e estabilidade dimensional superior. Durante o processo de soldagem por onda, a carcaça de plástico 6T não se deforma, não forma bolhas nem rachaduras, mantendo alta precisão dimensional após a soldagem. Suporta flutuações contínuas de temperatura no interior de equipamentos eletrônicos e resiste à força de impacto gerada durante a montagem e operações repetidas de encaixe e desencaixe. O projeto de trava de alta altura alonga o curso de travamento e aumenta a força de aperto ao acoplar-se ao conector fêmea IDC, garantindo uma conexão de montagem extremamente sólida — ideal especialmente para equipamentos que exigem desempenho anti-soltura e anti-queda sob condições de vibração.

Este conector adota um arranjo de pinos em duas filas, 2×10P, com um total de 20 posições de contato. Utiliza uma estrutura de pinos verticais retos para montagem em furos passantes, com um comprimento total de pino de 16 mm e um comprimento da extremidade para placa de circuito impresso (PCB) de 3,5 mm. O pino reto é inserido verticalmente nos furos da PCB para soldagem, proporcionando uma forte força de retenção vertical após a soldagem. O comprimento fixo da extremidade para PCB de 3,5 mm atende ao requisito-padrão de penetração na PCB, garantindo a formação estável da solda e uma resistência suficiente das juntas soldadas após a soldagem por onda. Os 20 canais de transmissão de sinal do arranjo 2×10P satisfazem a demanda de sistemas eletrônicos de controle diversos por transmissão síncrona multicanal, em quantidades médias e pequenas, e de baixa potência. O design de pinos retos simplifica o layout da PCB e a operação de montagem, facilitando a produção em massa por soldagem automática por onda.

Todos os terminais de contato deste conector tipo chifre de vaca possuem revestimento em ouro com espessura de 0,8 μm. O revestimento em ouro é um processo de tratamento superficial de alto padrão para conectores eletrônicos de precisão. A camada de ouro de 0,8 mícron cobre totalmente a área de contato dos terminais metálicos. O ouro apresenta alta resistência à oxidação em condições normais de funcionamento, o que impede eficazmente a corrosão e a oxidação dos terminais de base de cobre. Isso mantém uma resistência de contato baixa e estável durante todo o ciclo de vida útil, evitando atenuação de sinal, condução intermitente e falhas de contato inadequado causadas pela oxidação dos terminais, garantindo transmissão de sinal de alta precisão e estabilidade. Em comparação com conectores estanhados, os terminais dourados demonstram vantagens claras em condutividade elétrica, resistência à corrosão e vida útil, sendo mais adequados para equipamentos que operam continuamente por longos períodos em ambientes complexos.

Este conector de caixa de chifre de vaca de alta altura passou em um rigoroso teste de névoa salina de 48 horas. O teste de névoa salina é uma verificação acelerada de corrosão padrão, amplamente utilizada na indústria de conectores. O desempenho de 48 h em névoa salina comprova a excelente resistência à corrosão e à ferrugem dos terminais e da montagem plástica. O conector pode operar de forma estável em ambientes de alta umidade, atmosfera costeira e oficinas fabris levemente corrosivas. Ele resiste eficazmente à corrosão eletroquímica e à oxidação ambiental, reduz significativamente a taxa de falhas do produto causadas por fatores ambientais e prolonga a vida útil total do sistema de fiação de equipamentos eletrônicos.

A carcaça de plástico e os fechos laterais são moldados por injeção integrada. A estrutura não afrouxa nem sofre quebra de componentes após encaixe prolongado e vibração, oferecendo durabilidade estrutural excepcional. Os pinos retos são produzidos mediante tecnologia padronizada de estampagem e acabamento. Os pinos mantêm boa verticalidade, com dimensões uniformes, sem rebarbas ou deformações, garantindo desempenho consistente do produto em diferentes lotes de produção.

Nossa fábrica implementa uma inspeção rigorosa de qualidade em múltiplas etapas para cada lote de conectores tipo caixa de chifre de boi. Cada produto acabado passa por inspeção visual, detecção de tolerância dimensional, teste de verticalidade dos pinos, teste de continuidade, teste de ciclo de encaixe e teste de envelhecimento em névoa salina antes da entrega. Controlamos estritamente todos os procedimentos de produção e parâmetros dimensionais para garantir que os produtos estejam totalmente em conformidade com os padrões dos desenhos do cliente e com as especificações industriais. Serviço de personalização está disponível para clientes com requisitos especiais. Podemos ajustar o comprimento dos pinos, modificar a espessura do banho de ouro, otimizar a posição dos pinos, personalizar estruturas especiais e soluções de embalagem para atender às demandas diferenciadas de diversos projetos eletrônicos e aplicações de equipamentos.

Este conector macho tipo chifre de vaca com orelhas altas, de 2,54 mm e 2×10 polos, foi projetado para se acoplar perfeitamente a receptáculos fêmeas IDC de passo 2,54 mm e a respectivos conjuntos de cabos. É amplamente utilizado em conexões fixas entre placa e cabo, bem como na transmissão de sinais no interior de diversos dispositivos eletrônicos. Graças à sua estrutura de trava antiderrapante, desempenho elétrico estável, excelente resistência ambiental e design industrial econômico, tornou-se o conector preferido para equipamentos eletrônicos de controle de média e alta gama. Resolve eficazmente problemas comuns em conectores convencionais, tais como conexões frouxas, contato deficiente e vida útil reduzida sob condições operacionais complexas.

Especificações e parâmetros

Amplas aplicações

Este conector tipo caixa com chifre de vaca e orelhas altas, 2,54 mm, 2×10P, com banho de ouro de 0,8 μm e resistência à névoa salina de 48 h é amplamente utilizado para transmissão de sinal multicanal e conexão estável de fiação em controle industrial, residências inteligentes, equipamentos de comunicação, instrumentos de teste, eletrônicos auxiliares automotivos e outros campos.

• Equipamento de Controle Industrial: módulos auxiliares de CLP, painéis de controle de equipamentos de automação, sistemas de aquisição de sinais de múltiplos sensores e fiação interna de pequenas máquinas industriais. Os equipamentos industriais normalmente operam continuamente com vibração persistente. A estrutura de travamento elevado antidetachment deste conector impede eficazmente a fiação solta e a interrupção de sinal causadas pela vibração do equipamento. O desempenho em névoa salina por 48 horas adapta-se a ambientes úmidos e empoeirados de oficinas fabris e garante a operação estável a longo prazo dos sistemas de controle industrial. O design de pinos retos é adequado para a produção em massa por soldagem por onda.
• Casa Inteligente e Eletrônicos de Consumo: Placas-mãe de controle inteligente, módulos de controle inteligente para armários, circuitos de controle de eletrodomésticos e dispositivos de terminal inteligente. O design multicontato 2×10P atende ao requisito de transmissão síncrona de sinais multicanal para dispositivos inteligentes. A estrutura de pinos retos verticais facilita a montagem na placa de circuito impresso (PCB). A carcaça de plástico de alta resistência 6T garante conexão estável para uso diário prolongado de eletrônicos de consumo.
• Equipamento de Comunicação: Módulos pequenos de transferência de sinal de comunicação, fiação interna de equipamentos de armário, placas de controle de terminal de rede. O equipamento de comunicação exige alta estabilidade de sinal e resistência à oxidação. Terminais banhados a ouro com espessura de 0,8 μm mantêm uma baixa resistência de contato estável e evitam eficazmente distorção de sinal e falha de transmissão. Excelente resistência à névoa salina permite adaptação ao ambiente de trabalho fechado e úmido dos armários de comunicação, prolongando a vida útil dos sistemas de fiação para comunicação.
• Instrumentos de Teste e Medição: Instrumentos de aquisição de dados multicanal, equipamentos de inspeção de precisão, módulos experimentais de teste. Instrumentos de teste de precisão dependem de transmissão de sinal de alta precisão. O design antioxidante com revestimento em ouro do conector assegura ausência de flutuação de sinal ou desvio de dados durante testes prolongados e coleta de dados, melhorando a precisão e a estabilidade dos dados detectados.
• Sistemas Eletrônicos Auxiliares Automotivos: Circuitos auxiliares de controle de veículos, conexão de sinais de múltiplos sensores e fiação de módulos inteligentes embarcados. A carcaça plástica de alta temperatura 6T adapta-se às variações de temperatura no interior das caixas de controle de veículos. A estrutura de trava antiqueda impede a desconexão do conector causada por vibrações durante a condução do veículo e garante a transmissão estável dos sinais auxiliares do veículo.
• Dispositivos Eletrônicos Médicos: Equipamentos portáteis de testes médicos e fiação interna de instrumentos terapêuticos de reabilitação. O conector apresenta desempenho estável de isolamento, baixa taxa de falhas e excelente desempenho anticorrosivo, atendendo aos requisitos de conexão de alta confiabilidade de equipamentos eletrônicos médicos e assegurando operação segura e estável dos instrumentos médicos.

Perguntas Frequentes

Q1: Qual é a diferença entre o conector tipo chifre de vaca de alta orelha e o conector tipo caixa simples? R: A diferença mais evidente reside na estrutura de travamento. Este conector tipo caixa com chifre alto possui fechaduras integradas no lado alto, capazes de travar firmemente o soquete feminino IDC correspondente e evitar quedas acidentais causadas por vibração, tração ou outras forças externas. Conectores tipo caixa simples não possuem estrutura de travamento e são adequados apenas para cenários de fiação estática com baixa vibração. Além disso, este conector tipo caixa com chifre alto apresenta maior resistência estrutural, melhor resistência ambiental e faixa de aplicação mais ampla, enquanto conectores tipo caixa simples são mais indicados para cenários de conexão comuns e de baixo custo.

P2: Quais são as vantagens do plástico 6T em comparação com plásticos comuns? A: O 6T é um plástico de engenharia de alto desempenho, especialmente utilizado em conectores. Comparado com materiais convencionais de PBT e náilon, apresenta maior resistência térmica, maior tenacidade mecânica, melhor desempenho anti-envelhecimento e maior estabilidade dimensional. Não sofre deformação, fissuração ou contração durante a soldagem por onda nem durante operação contínua em altas temperaturas, garantindo estrutura estável do conector e precisão de montagem em condições de trabalho complexas.

P3: Qual é a função do banho de ouro de 0,8 μm nos terminais? A: O revestimento em ouro de 0,8 μm é uma tecnologia de tratamento superficial de alto padrão para conectores de precisão. O ouro possui excelente resistência à oxidação e alta condutividade elétrica. Ele impede a corrosão e a oxidação dos terminais por longo tempo, mantém uma resistência de contato ultra-baixa e estável, evita mau contato e interrupção de sinal, melhora significativamente a estabilidade na transmissão de sinal e prolonga a vida útil do produto. Em cenários de aplicação contínua, sua confiabilidade é muito superior à dos conectores tradicionais com revestimento em estanho.

P4: O que significa o teste de névoa salina de 48 horas no conector? R: O conector passa no teste profissional de envelhecimento por névoa salina de 48 horas, o que comprova seu excelente desempenho anticorrosivo e antiferrugem. Ele opera de forma estável em ambientes adversos, como alta umidade, áreas costeiras e condições levemente corrosivas, resiste à erosão ambiental, reduz a taxa de falhas do produto e adapta-se a diversos cenários complexos de aplicação em equipamentos eletrônicos auxiliares industriais e externos.

Q5: Qual é o significado de comprimento total do pino de 16 mm e extremidade PC de 3,5 mm? R: O comprimento total do pino é de 16 mm, medido desde a base de plástico até a ponta do pino. A extremidade PC de 3,5 mm refere-se ao comprimento da seção do pino que penetra na placa de circuito impresso (PCB) após a soldagem. Esse tamanho fixo foi projetado para corresponder à espessura padrão das PCBs, garantir área suficiente de soldagem, formar juntas soldadas firmes e evitar soldas frias ou soldagem insuficiente durante o processo de soldagem por onda.

Q6: Esse conector tipo chifre de vaca pode ser utilizado no processo de soldagem por onda? R: Sim. Ele emprega uma carcaça de plástico de alto desempenho, resistente a altas temperaturas (classe 6T), totalmente compatível com o processo padrão de soldagem por onda. Não sofrerá deformação, formação de bolhas nem danos durante a soldagem em alta temperatura, assegurando elevada produtividade e qualidade de montagem na produção em massa de PCBs.

Q7: É possível personalizar especificações como comprimento do pino e espessura do revestimento? A: Sim. Oferecemos serviços completos de personalização em série para conectores tipo caixa de chifre de boi. Podemos ajustar o comprimento dos pinos, modificar a espessura do banho dourado, alterar a quantidade de pinos, personalizar as dimensões estruturais e as soluções de embalagem conforme desenhos, amostras e requisitos do projeto do cliente, além de fornecer soluções integradas de personalização de conectores.

Q8: Quais acessórios são compatíveis com este conector tipo caixa de chifre de boi? A: Este conector tipo caixa de chifre de boi com passo de 2,54 mm, 2×10P e trava elevada é perfeitamente compatível com o soquete fêmea IDC de passo de 2,54 mm e o respectivo chicote de cabos. Nossa empresa pode fornecer conjuntos completos de componentes de conectores compatíveis e produtos acabados de chicotes, ajudando os clientes a realizar uma aquisição integrada e simplificando o processo da cadeia de suprimentos.

Entre em contato conosco

Se precisar de amostras para teste, desenhos técnicos, folhas de especificações detalhadas, cotação formal ou soluções personalizadas de conectores para este conector tipo caixa com chifre de vaca, 2,54 mm, 2×10P, entre em contato com nossa equipe profissional de vendas e suporte técnico. Contamos com engenheiros especializados em conectores capazes de oferecer consultoria técnica profissional, avaliação de adequação a projetos e orientação sobre esquemas de fiação, resolvendo todos os problemas relacionados à seleção de produtos e questões técnicas.

Somos um fabricante especializado em conectores tipo caixa com chifre de vaca, conectores tipo caixa simples, conectores tipo pino, conectores IDC e conjuntos de cabos complementares. Contamos com equipamentos completos de produção, instrumentos avançados de teste e um sistema padronizado de gestão da produção. Aplicamos rigorosamente os padrões industriais de qualidade em todas as etapas do processo — desde o projeto do produto e a abertura de moldes até a produção em massa, inspeção de qualidade e embalagem — garantindo, assim, qualidade estável e elevada em todos os lotes de pedidos.

Oferecemos pedidos experimentais em pequenas quantidades e pedidos de produção em massa. Podemos fornecer certificados completos dos produtos, relatórios de ensaios, certificados de materiais e relatórios de ensaio de névoa salina. Seguindo a filosofia de serviço de alta qualidade, preço competitivo e atendimento eficiente, oferecemos personalização completa de conectores e serviços de apoio para clientes globais. Envie-nos sua consulta a qualquer momento: responderemos dentro de 24 horas e forneceremos a melhor cotação direta da fábrica, além de suporte técnico profissional.
