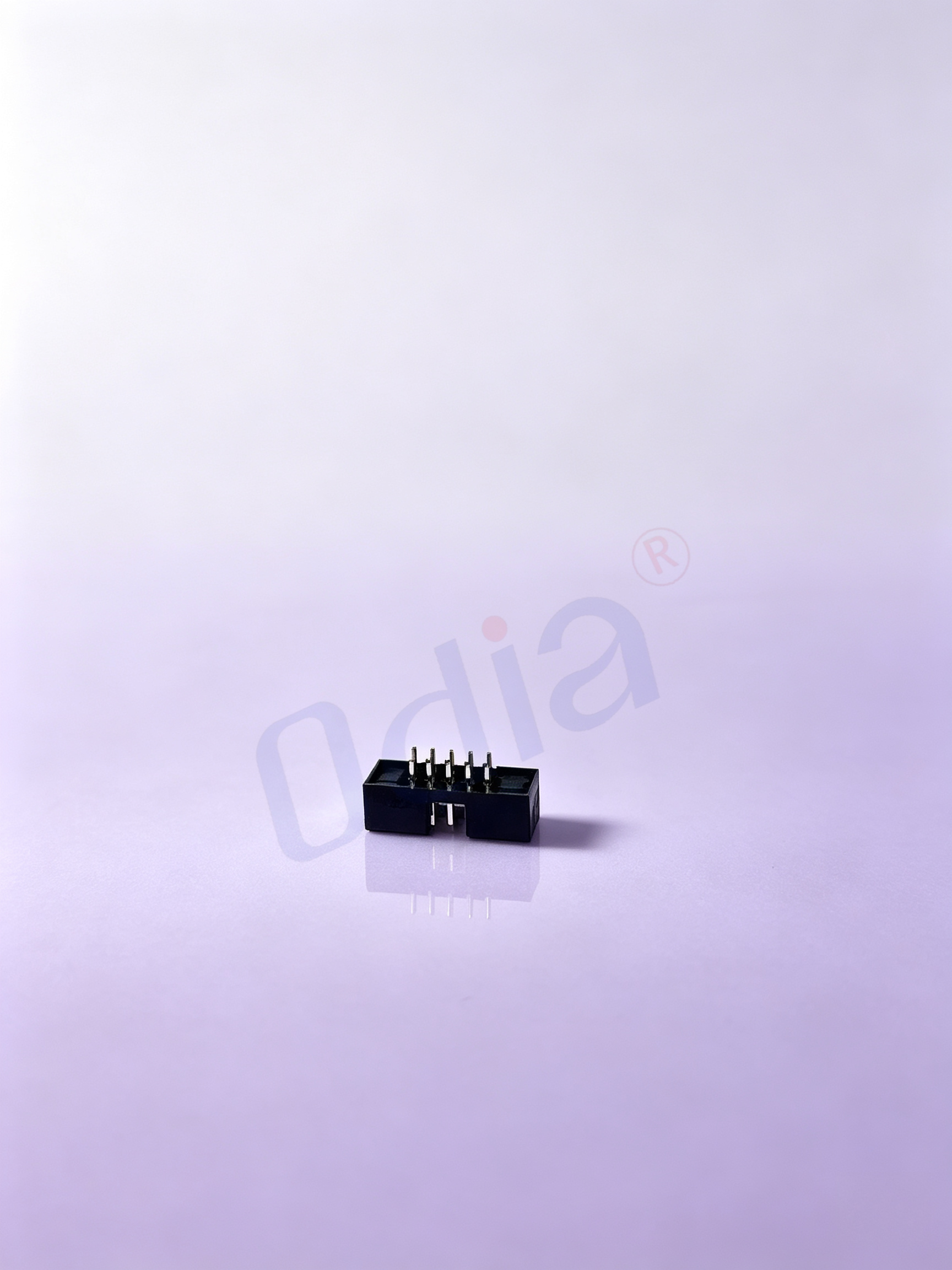

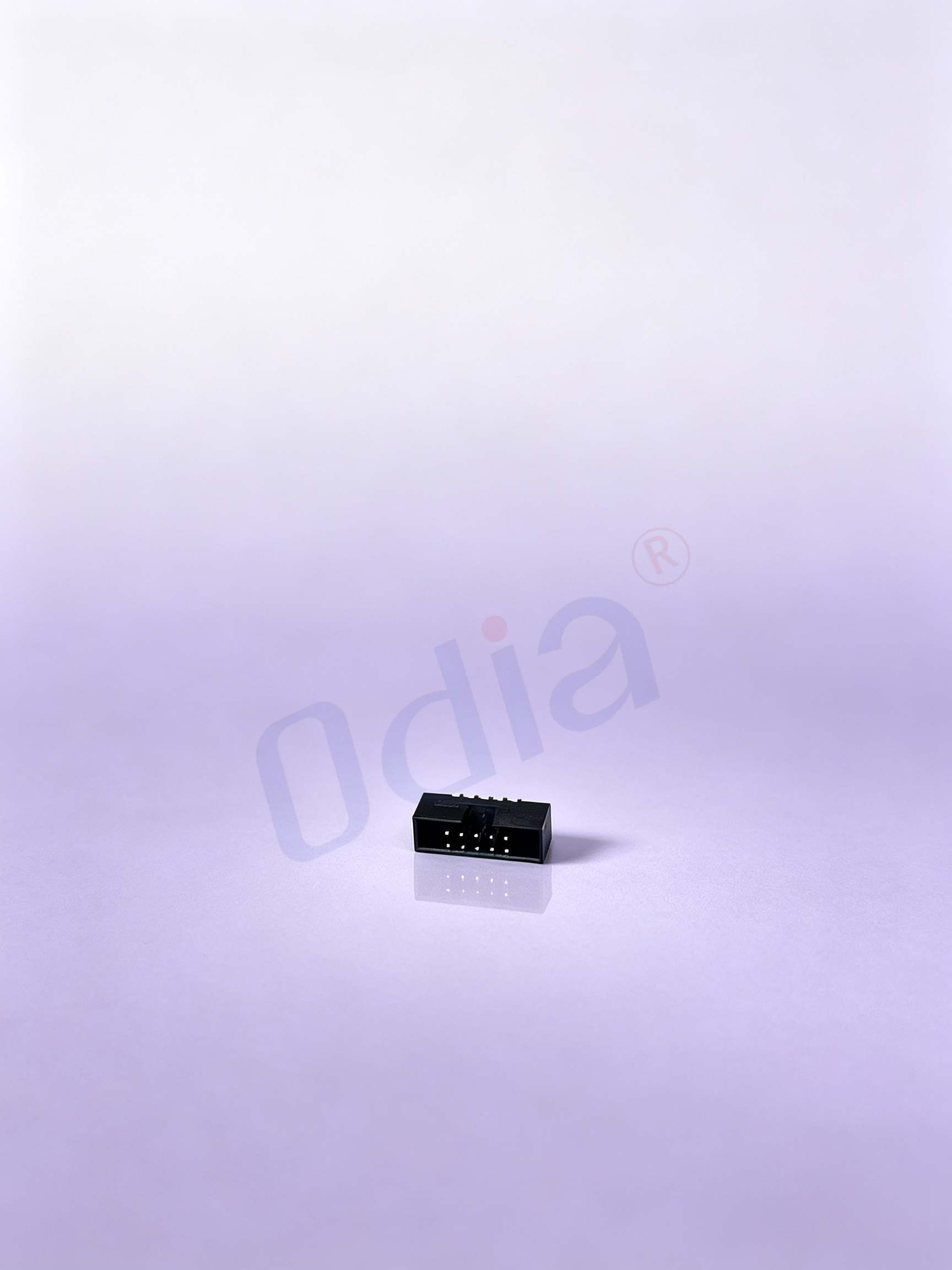

conector macho simples de caixa de dupla fileira, passo de 2,0 mm, 2×5P, pino reto para montagem em furo passante, altura do plástico de 5,7 mm, comprimento total do produto de 8,9 mm, lado da placa de circuito (PC) de 2,8 mm, corpo em PA6T, banhado a ouro com espessura de 0,8 μm, resistência à névoa salina por 48 horas

DESCRIÇÃO

Nosso conector macho tipo caixa simples com passo de 2,0 mm, também amplamente conhecido como conector macho tipo caixa simples, é um conector confiável de pinos retos para montagem por furo passante, projetado para aplicações de soldagem em placas de circuito impresso (PCB). Esse conector macho tipo caixa simples de duas fileiras, com 2×5 polos, utiliza plástico de alto desempenho PA6T como material do corpo isolante, apresentando excelente resistência térmica, resistência mecânica e estabilidade dimensional, mesmo em ambientes contínuos de soldagem em altas temperaturas.

Esse conector macho tipo caixa simples possui altura do corpo plástico de 5,7 mm, comprimento total do produto de 8,9 mm e comprimento dos pinos no lado da PCB de 2,8 mm para soldagem. Todos os pinos condutores possuem revestimento de ouro com espessura de 0,8 mícron, garantindo condutividade elétrica estável, baixa resistência de contato e excepcional capacidade anticorrosiva. O corpo do conector suporta rigoroso teste de névoa salina de 48 horas, o que melhora significativamente seu desempenho antiferrugem e anti-oxidação quando aplicado em ambientes úmidos, corrosivos e severos.

Diferente do conector de caixa com fechos laterais (comumente chamado de conector em chifre de vaca), este conector de caixa simples elimina as orelhas integradas de travamento lateral, apresentando um contorno compacto, estrutura simples e menor custo de montagem, mantendo ao mesmo tempo uma função estável de acoplamento para compatibilidade com receptáculos femininos IDC correspondentes. Ele adota um projeto de pinos retos para montagem por furo passante; os pinos atravessam os orifícios da placa de circuito impresso (PCB) para montagem por soldagem em onda. Esse método de fixação proporciona uma resistência de ligação firme entre o conector e a placa de circuito, resistindo eficazmente à vibração e às forças mecânicas de tração durante a operação do equipamento.

A especificação de passo de 2,0 mm é amplamente adotada nas indústrias eletrônicas para conexão padrão de sinais. O arranjo de pinos em duas fileiras 2×5P permite a transmissão simultânea de sinais e energia em múltiplos canais. O isolante plástico em PA6T possui desempenho térmico superior: não se deforma facilmente durante o processo de soldagem por onda e mantém propriedades de isolamento estáveis sob flutuações prolongadas de temperatura de operação. O revestimento em ouro de 0,8 μm nos terminais de contato impede eficazmente a oxidação dos contatos metálicos, garante transmissão consistente de sinais e reduz o risco de falhas causadas por mau contato.

O nosso conector simples em caixa passa por uma inspeção de qualidade completa antes da entrega. Cada conector acabado é submetido a inspeção visual, medição dimensional, teste de condutividade e verificação de envelhecimento em névoa salina. Controlamos rigorosamente as tolerâncias dimensionais de todos os parâmetros do produto, garantindo que cada lote corresponda aos requisitos dos desenhos do cliente. Está disponível um serviço personalizado, incluindo modificação do comprimento dos pinos, opções de revestimento, ajuste da contagem de pinos e soluções de embalagem personalizadas, conforme as necessidades específicas do projeto do cliente. Este conector simples em caixa acopla-se perfeitamente com receptáculos de cabos IDC correspondentes, sendo amplamente utilizado para conexões de fiação interna entre placas de circuito impresso (PCB) em dispositivos eletrônicos. Trata-se de uma solução econômica e de alta confiabilidade para conexão placa-a-cabo em equipamentos de eletrônica de consumo, equipamentos industriais de controle e módulos de automação.

Este cabeçalho de caixa simples foi projetado para o processo de soldagem por furo passante, um método de montagem maduro e confiável para montagem de PCBs. A estrutura de pinos retos facilita a inserção nos orifícios da placa de circuito impresso durante a montagem. Após a conclusão da soldagem por onda, os pinos ficam permanentemente soldados à placa de circuito, formando uma conexão elétrica estável. Sem travas laterais, o corpo do conector torna-se menor, economizando espaço valioso no layout da placa de circuito para equipamentos eletrônicos compactos. É uma escolha ideal quando os clientes não necessitam de função de travamento, mas buscam menor custo da lista de materiais (BOM) e um processo de montagem mais simples.

PA6T, o material do invólucro selecionado para este conector, é um plástico de engenharia resistente a altas temperaturas. Possui baixa taxa de absorção de água e propriedades físicas estáveis sob condições variáveis de humidade. Comparado com materiais de náilon comuns, o PA6T suporta temperaturas máximas mais elevadas durante a soldadura por onda, sem bolhas, deformações ou empenamentos. Essa característica reduz a taxa de rejeição de produtos durante a montagem de PCBs e melhora a eficiência produtiva dos fabricantes eletrônicos.

o banho de ouro de 0,8 μm nos terminais de contato oferece excelente condutividade superficial e proteção contra corrosão. O ouro não se oxida facilmente em ambientes de trabalho normais, de modo que a resistência de contato permanece estável durante um longo ciclo de serviço. Para produtos que exigem longa vida útil e transmissão estável de sinal, o banho de ouro é um projeto crítico para evitar falhas intermitentes de sinal causadas por ferrugem e oxidação dos terminais. Combinado com desempenho de 48 horas no teste de névoa salina, esse conector simples tipo caixa pode ser implantado em áreas costeiras, oficinas fabris de alta umidade e ambientes industriais levemente corrosivos.

Especificações e parâmetros

Cenários de aplicação

Este Cabeçote Simples em Caixa de 2,0 mm, 2×5P, serve como componente principal para conexão entre placa-mãe e cabo, aplicado na transmissão de sinais e fiação interna em diversos setores eletrônicos.

• Equipamentos de Controle Industrial: Módulos de controle PLC, fiação de sinais de sensores, painéis de controle de automação. Suporta vibração e variações de temperatura no ambiente de oficina fabril, garantindo transmissão estável de sinais para sistemas de automação industrial. Dispositivos industriais normalmente operam continuamente por longas horas, e este cabeçote simples em caixa, com invólucro em PA6T e terminais banhados a ouro, assegura conexão confiável de sinais nessas condições de trabalho exigentes.
• Eletrônicos de consumo: conexão interna de placas-mãe, módulos de controle para residências inteligentes e placas de circuito impresso para controle de eletrodomésticos. Seu design compacto com passo de 2,0 mm ajuda os clientes a economizar espaço interno nos dispositivos. Os eletrodomésticos exigem conexões estáveis e baixo custo; esse conector simples tipo caixa se encaixa perfeitamente na fiação de placas de circuito impresso para controle de eletrodomésticos.
• Dispositivos eletrônicos médicos: fiação interna de instrumentos médicos portáteis. Contatos banhados a ouro garantem transmissão estável de sinal, e o material PA6T atende aos rigorosos requisitos de isolamento. Instrumentos médicos exigem baixa taxa de falhas, resistência de contato estável e boa propriedade anticorrosiva — características que nosso conector satisfaz.
• Equipamentos de comunicação: módulos de comunicação miniaturizados e placas de circuito impresso para transferência de sinais. Desempenho de 48 h em nevoeiro salino suporta uso em ambientes levemente úmidos, como gabinetes de comunicação. Gabinetes de comunicação operam frequentemente em ambientes internos úmidos; a resistência ao nevoeiro salino contribui para prolongar a vida útil do conector.
• Instrumentos de Teste e Medição: Equipamentos de inspeção, módulos de aquisição de dados. A baixa resistência de contato garante transmissão precisa de sinais de dados durante trabalhos prolongados de teste. Os instrumentos de medição dependem fortemente de transmissão precisa de sinal; terminais banhados a ouro reduzem a distorção de sinal causada por flutuações no contato.
• Eletrônicos Auxiliares Automotivos: Circuito auxiliar automotivo sem alimentação, conexão de sinal de sensor. A carcaça em PA6T de alta temperatura adapta-se às variações de temperatura no interior da caixa de controle do veículo. É aplicável para fiação de sinal auxiliar no interior do veículo, excluindo circuitos de potência de alta corrente.

Perguntas Frequentes

P1: Qual é a diferença entre o conector tipo caixa simples e o conector tipo caixa (conector chifre de vaca)?

R: O conector tipo caixa simples não possui travas laterais. O conector tipo caixa chifre de vaca é equipado com travas laterais integradas para fixar o receptáculo IDC. Ambos podem ser acoplados ao respectivo soquete fêmea IDC. O conector tipo caixa simples tem dimensões menores e custo mais baixo, enquanto o tipo chifre de vaca oferece função de travamento para evitar desconexões acidentais. Escolha o tipo chifre de vaca se for necessário travamento antiqueda; o conector tipo caixa simples é preferido quando prioridade é economia de custo e espaço.

P2: Este conector tipo caixa simples de 2,0 mm suporta a soldagem por onda?

R: Sim. O isolante é fabricado em material PA6T, resistente a altas temperaturas, projetado especificamente para o processo de soldagem por onda com montagem em furo passante. Não sofre deformação durante a soldagem. O PA6T suporta as altas temperaturas da soldagem por onda sem formar bolhas ou empenar.

P3: O que significa banho de ouro de 0,8 μm? Quais benefícios o banho de ouro proporciona?

R: Banho de ouro de 0,8 μm significa que os pinos de contato possuem um revestimento de ouro com espessura de 0,8 mícron. O banho de ouro evita a oxidação do terminal metálico, mantém baixa resistência de contato, melhora a estabilidade do sinal e prolonga a vida útil do conector, sendo especialmente adequado para produtos que exigem longa vida útil. Em comparação com o banho de estanho, o banho de ouro mantém uma resistência de contato estável mesmo após anos de uso.

P4: O que significa o ensaio de névoa salina de 48 h?

R: A carcaça do conector e os terminais passaram no teste de névoa salina de 48 horas. Isso permite resistir à corrosão em ambientes úmidos, reduzindo o risco de ferrugem durante o uso prolongado em áreas costeiras ou oficinas com alta umidade. O teste de névoa salina é um teste acelerado padrão de corrosão para verificar o desempenho anticorrosivo do conector.

P5: É possível personalizar o comprimento dos pinos, a quantidade de pinos ou a espessura do revestimento?

R: Sim. Oferecemos desenvolvimento personalizado para conectores tipo "simple box header". Podemos ajustar o comprimento dos pinos, modificar as posições dos pinos, regular a espessura do revestimento em ouro e personalizar a embalagem conforme seus desenhos ou amostras. Também oferecemos abertura de moldes para especificações não padronizadas.

P6: Qual receptáculo pode ser acoplado a este conector tipo "simple box header"?

R: É compatível com receptáculo fêmea IDC de passo 2,0 mm. Também fornecemos conjuntos de cabos IDC compatíveis, caso necessite de um chicote elétrico finalizado juntamente com este conector simples em caixa. Oferecemos soluções de conectores emparelhados para simplificar seu processo de aquisição.

P7: Qual é a temperatura máxima de operação da carcaça plástica em PA6T?

R: O isolante PA6T suporta temperatura contínua de operação até 125 °C, com resistência a altas temperaturas durante soldagem por curto período. Não amolece nem se deforma durante a soldagem por onda. O PA6T é amplamente utilizado em conectores que devem suportar as temperaturas de refusão da soldagem por onda.

Q8: Qual é o tipo de montagem deste conector simples do tipo caixa?

A: É do tipo de inserção reta com furação passante, também chamado de pino reto com furação passante. Os pinos atravessam a placa de circuito impresso (PCB) e são soldados no lado inferior da placa, proporcionando forte força de retenção mecânica.
