Cavo con connettore M12 femmina a 8 pin e capi sfilacciati e stagnati, lunghezza totale personalizzabile

Nota importante: Il grado di protezione IP67 si applica esclusivamente al lato connettore femmina M12 quando completamente innestato con un corrispondente connettore maschio M12 e opportunamente serrato. L’estremità opposta, con cavo spellato e stagnato, costituisce un terminale nudo aperto e NON è impermeabile; tale estremità deve essere posizionata all’interno di un armadio, di una scatola di derivazione o di un involucro sigillato e non deve essere esposta a pioggia, spruzzi o umidità all’aperto. La lunghezza di spellatura di 6,0 mm è standardizzata in fabbrica; i clienti possono richiedere una lunghezza di spellatura modificata su ordinazione speciale. La lunghezza totale del cavo può essere personalizzata liberamente in base alla disposizione del progetto; per lunghezze speciali non standard è prevista una quantità minima d’ordine. Questo cavo è progettato principalmente per la trasmissione di segnali digitali, segnali analogici da sensori e alimentazione ausiliaria a bassa tensione; non utilizzarlo per carichi di potenza ad alta corrente superiori a 4 A per anima.

Questo cavo assemblato finito con connettore femmina M12 a 8 pin è un fascio di collegamento industriale preassemblato. Un’estremità è dotata di un connettore femmina M12 codice A a 8 pin dritto, mentre l’altra estremità è prelavorata in fabbrica: guaina esterna rimossa, anime interne separate, ogni conduttore spelato per una lunghezza di 6,0 mm e stagnato a immersione calda. La lunghezza totale del cavo consente una personalizzazione completa su misura del cliente. Rispetto all’impiego di connettori M12 separati più cavo sfuso, questo cavo finito elimina le operazioni di taglio, spelatura e stagnatura che il cliente dovrebbe eseguire in sede produttiva. Riduce gli errori legati alle operazioni manuali, migliora la coerenza del cablaggio e l’efficienza di montaggio per i produttori di apparecchiature, risolvendo comuni problemi sul campo quali lunghezze di spelatura non uniformi, qualità scadente della stagnatura, dispersione dei fili sottili intrecciati, elevato tasso di ritravagli e lunghi cicli di lavorazione per la realizzazione in loco dei fasci di cavi.

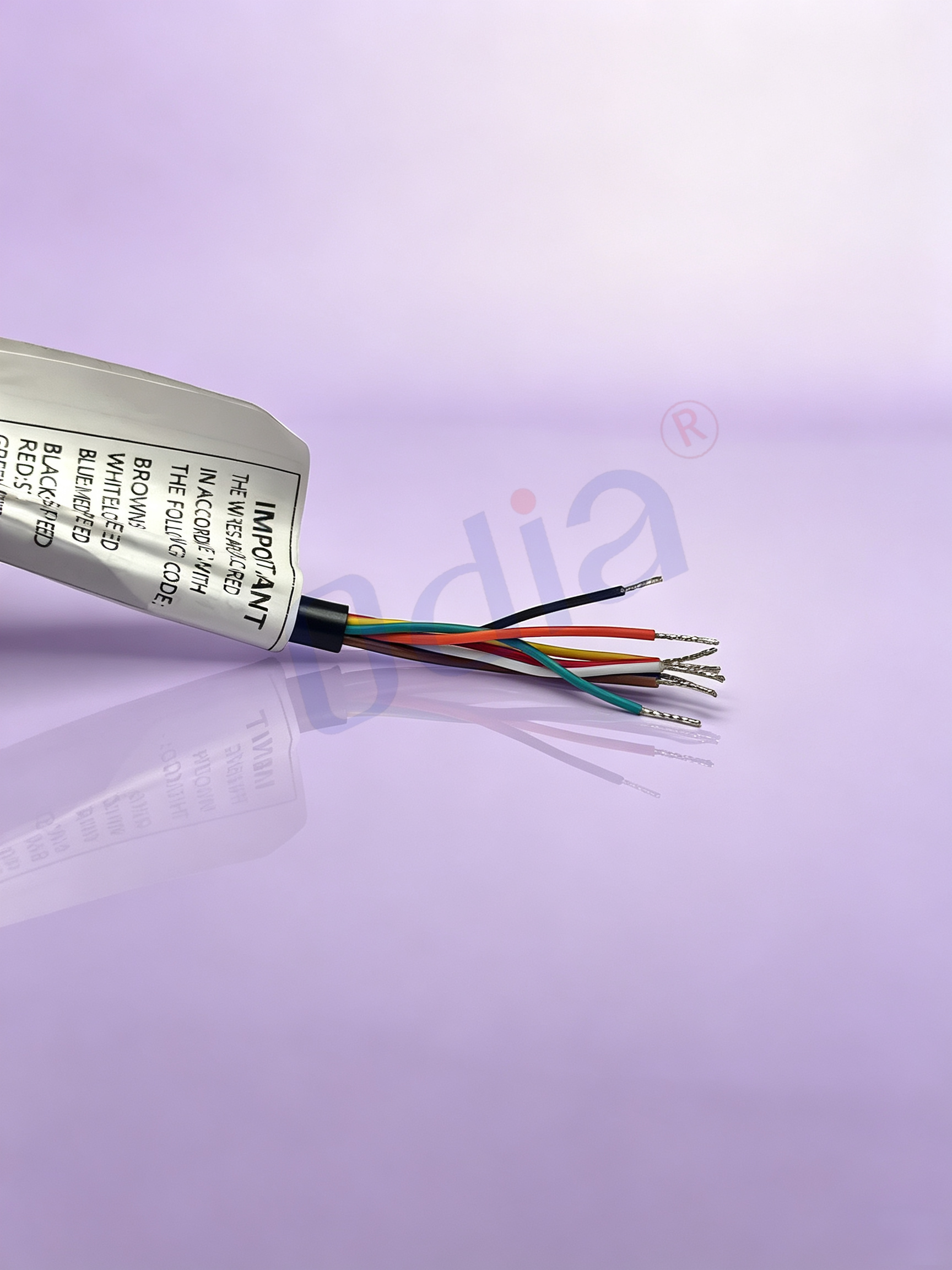

Innanzitutto, le estremità dei cavi pre-finite in fabbrica, sguainate e stagnate, garantiscono una qualità stabile del cablaggio. L’estremità libera del cavo adotta una lunghezza standardizzata di sguainatura di 6,0 mm per ogni conduttore interno. Dopo lo sguainamento, i fili di rame multistrato vengono ordinatamente allineati e trattati con la tecnologia di stagnatura a caldo (stagnatura puntiforme). Questa stagnatura impedisce il disordine dei fili e la dispersione dei singoli filamenti durante il collegamento a morsettiere, pad su schede PCB o terminali di relè. Evita così problemi nascosti causati da fini filamenti di rame dispersi che provocano cortocircuiti tra pin di segnale adiacenti. Nelle vere linee di produzione su larga scala, lo sguainamento e la stagnatura manuali generano spesso dimensioni irregolari dello sguainamento, copertura stagnata insufficiente o danni termici eccessivi all’isolamento del cavo. La nostra fabbrica esegue tutti i processi di lavorazione delle estremità dei cavi in condizioni di produzione con attrezzature fisse. Ogni singolo anima ottiene uno spessore uniforme dello strato stagnato, un contatto elettrico affidabile e una riduzione notevole del tasso di difetti durante il montaggio del quadro da parte del cliente. Il cliente può procedere direttamente con serraggio su morsetti a vite, saldatura o saldatura su scheda PCB, senza dover eseguire ulteriori operazioni di sguainamento e stagnatura.

In secondo luogo, la lunghezza totale del cavo è completamente personalizzabile per adattarsi alle diverse esigenze di layout sul campo. Le lunghezze standard disponibili a magazzino sono 2 m, 3 m, 5 m e 10 m. Per esigenze particolari di distanza d’installazione tra armadio e sensore, tra dispositivi o all’interno di apparecchiature, la lunghezza totale del cavo può essere realizzata su misura, seguendo rigorosamente il disegno o le specifiche fornite dal cliente. Che si tratti di cablaggio interno breve all’interno di un armadio oppure di trasmissione di segnali su lunga distanza in impianti fotovoltaici e siti di automazione, la lunghezza del cavo può essere adeguata esattamente al layout meccanico reale. Ciò consente ai clienti di evitare sprechi derivanti dal taglio di cavi standard troppo lunghi, nonché di prevenire carenze di lunghezza causate dalla scelta di cavi a magazzino troppo corti. La produzione su misura della lunghezza è disponibile sia per ordini campione di piccola quantità sia per produzioni di massa su larga scala.

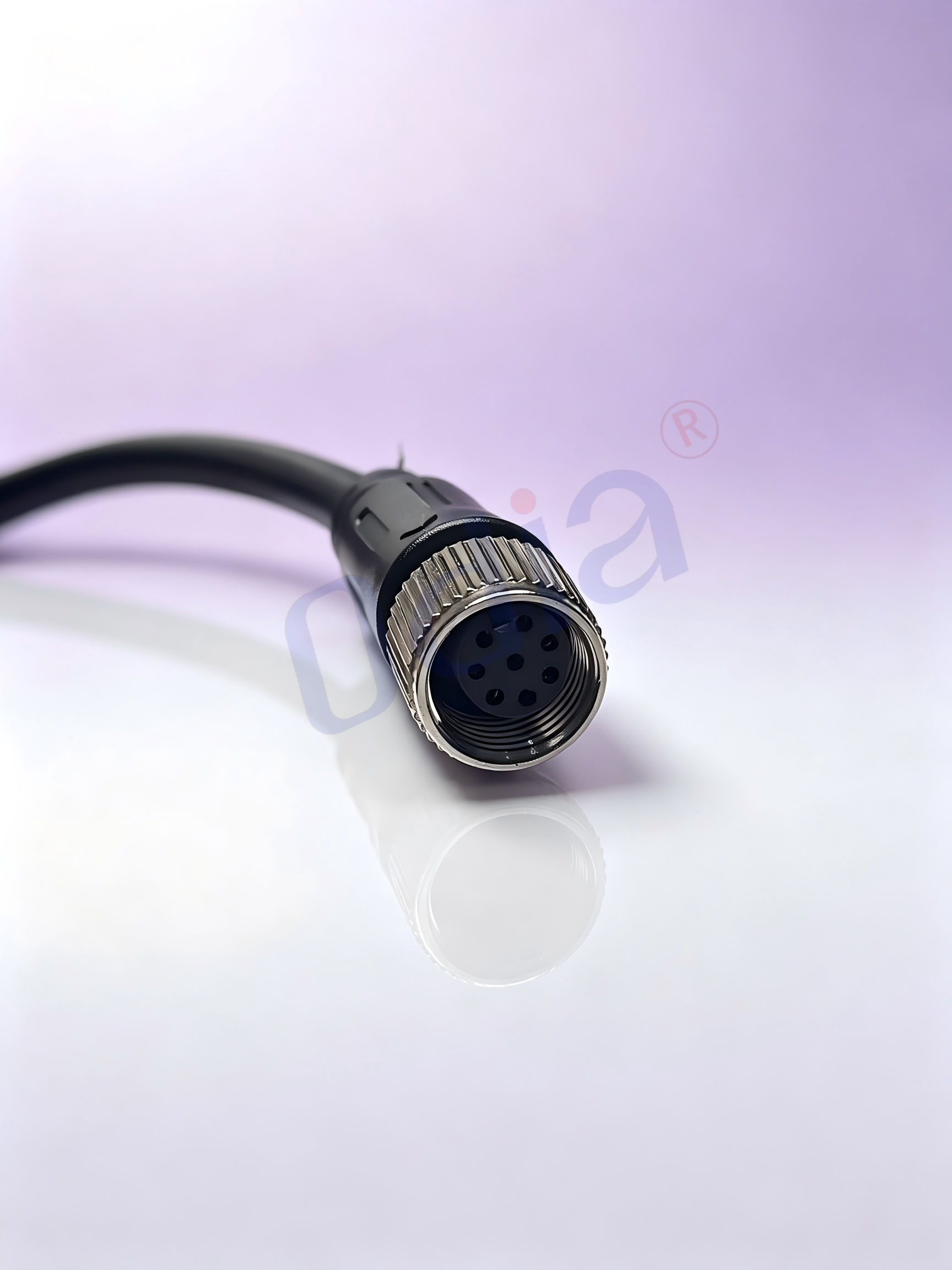

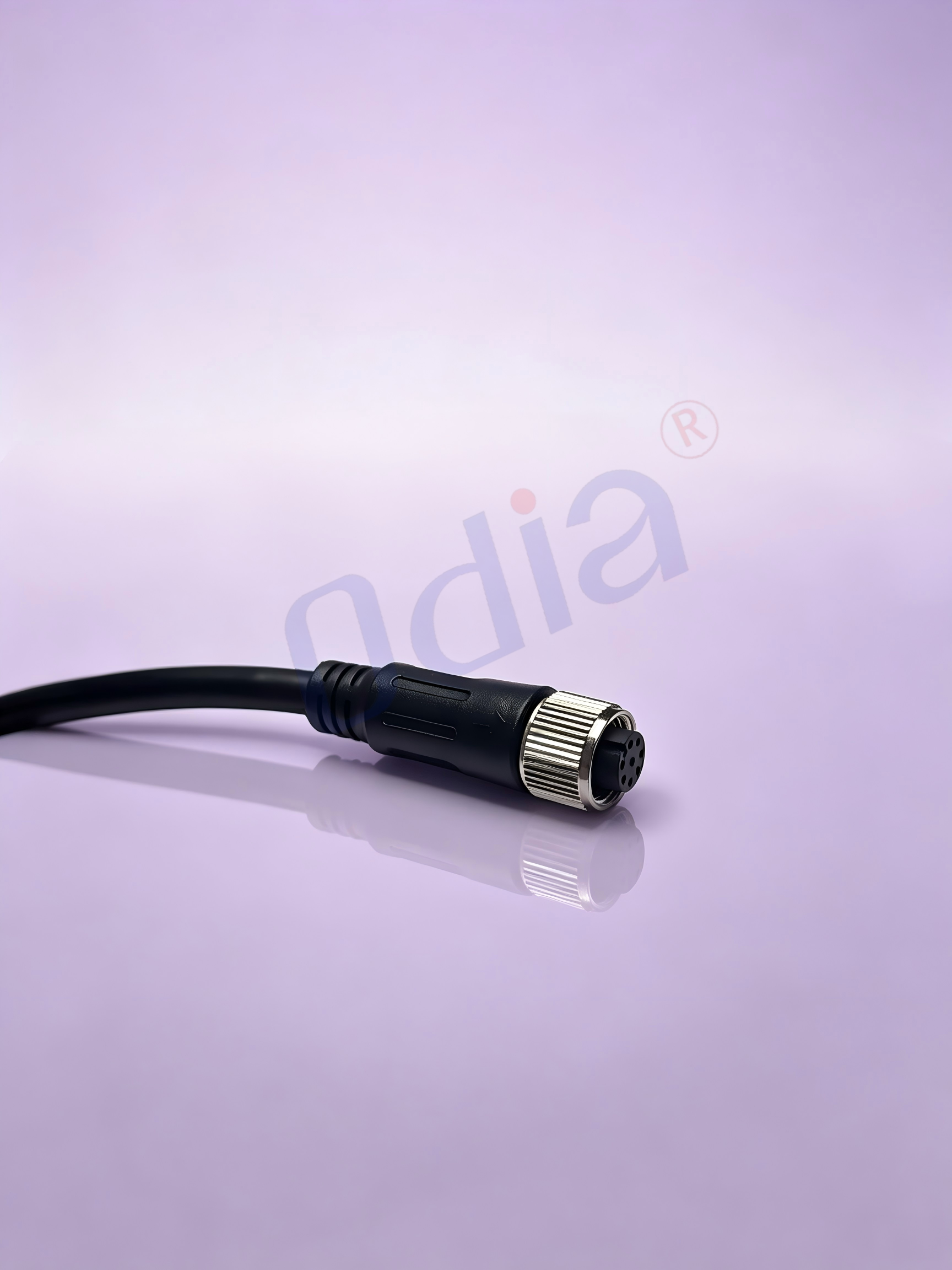

In terzo luogo, il connettore femmina M12 ad alte prestazioni con 8 pin garantisce eccellenti prestazioni meccaniche e ambientali. La presa femmina M12 di tipo dritto con codifica A adotta un meccanismo di collegamento a vite. Una volta avvitata saldamente con la spina maschio M12 abbinata, raggiunge il grado di protezione IP67 contro polvere e acqua. I contatti in lega di rame dorati mantengono una bassa resistenza di contatto durante il funzionamento prolungato, resistendo all’ossidazione in ambienti industriali e per le energie rinnovabili caratterizzati da umidità, polvere e nebbia salina. La struttura a vite offre un’elevata capacità anti-vibrazione: anche sotto vibrazioni continue generate da invertitori dotati di ventole, linee di produzione automatizzate e apparecchiature per centrali elettriche, si previene efficacemente un allentamento accidentale del connettore accoppiato, assicurando così un circuito di segnale continuo e stabile. Sono disponibili due versioni, schermata e non schermata: la versione schermata riduce le interferenze elettromagnetiche esterne nella trasmissione di segnali analogici deboli; la versione non schermata è adatta per segnali digitali comuni e circuiti di alimentazione ausiliaria a bassa potenza, consentendo di contenere i costi del progetto.

In quarto luogo, il materiale resistente della guaina del cavo è adatto a condizioni applicative industriali complesse. La guaina esterna è realizzata in PVC o PUR di alta qualità. L’opzione PUR offre un’eccellente resistenza agli oli, all’abrasione e alla fatica da flessione, risultando ideale per situazioni che prevedono movimenti frequenti del cavo, trascinamento e attrito meccanico. I conduttori flessibili a trefoli multipli conferiscono all’intero cablaggio ottime prestazioni di flessibilità, facilitando il cablaggio negli spazi ristretti degli armadi, la posa nei canali per cavi e l’installazione sul campo con flessioni. Tutte le materie prime rispettano lo standard ambientale RoHS; su richiesta è disponibile materiale privo di alogeni per progetti di apparecchiature high-end destinati all’esportazione.

In quinto luogo, riduce il ciclo produttivo del cliente e abbassa il costo complessivo di produzione. Ricevendo questo cavo già completo, i clienti saltano le fasi di taglio del cavo, rimozione della guaina esterna, separazione dei fili interni, spelatura precisa di ogni anima, stagnatura e ispezione. Gli operatori della linea di produzione collegano direttamente le estremità stagnate dei fili ai morsetti o alle schede elettroniche. Le ore di lavoro manuale per unità si riducono e viene eliminata l’incoerenza derivante dal diverso livello di competenza degli operatori. Nel contempo, la pre-produzione standardizzata in fabbrica migliora l’affidabilità del cavo e riduce il rischio di guasti post-vendita causati da una scorretta lavorazione delle estremità dei fili sul campo. Si ricorda che l’estremità aperta spelata e stagnata deve essere alloggiata all’interno di un armadio o di una scatola di derivazione; esporre all’esterno fili stagnati nudi provocherebbe ossidazione, corrosione e malfunzionamento del segnale.

Elenco riassuntivo dei vantaggi principali:

• Connettore femmina diritto M12 codice A a 8 pin preassemblato su un’estremità, grado di protezione IP67 quando completamente innestato
• Estremità del cavo finita in fabbrica: lunghezza di spelatura di 6,0 mm, ogni anima stagnata a caldo per prevenire la dispersione dei fili
• Lunghezza totale del cavo completamente personalizzabile in base alle effettive esigenze di layout del cliente
• Contatti placcati in oro per prevenire l’ossidazione e garantire una trasmissione stabile di segnali analogici, segnali digitali e alimentazione a bassa tensione
• Struttura M12 con bloccaggio a vite e prestazioni eccellenti anti-vibrazione, adatta a ambienti industriali soggetti a vibrazioni
• Cavo opzionale schermato o non schermato, per soddisfare diverse esigenze di compatibilità elettromagnetica (EMC) contro le interferenze
• Conduttori flessibili a trefolo, guaina in PVC o PUR resistente all’usura, adatta sia per posa interna all’armadio sia per posa in campo
• Risparmia al cliente le operazioni di spelatura e stagnatura in loco, migliora l’efficienza di montaggio e riduce il tasso di ritravagli
• Materie prime conformi alla direttiva RoHS; opzione senza alogeni disponibile per progetti di esportazione globale
• Estremità del filo nuda e stagnata, per collegamento diretto a morsettiere o saldatura su schede PCB, comoda per l’integrazione del sistema

Questo cavo M12 femmina a 8 pin con estremità dei fili spellate e stagnate è ampiamente utilizzato nei settori del fotovoltaico a energia rinnovabile, degli impianti di accumulo energetico, dell’automazione industriale, dell’acquisizione di segnali da sensori e dell’integrazione di armadi di controllo industriale.

1. Acquisizione segnali per inverter fotovoltaici e centrali fotovoltaiche

L’inverter fotovoltaico richiede il collegamento di sensori esterni, sonde per il monitoraggio ambientale e moduli di acquisizione. Questo cavo M12-8P femmina viene inserito in un adattatore maschio M12 montato sul pannello; i fili scoperti stagnati vengono collegati ai morsetti della scheda principale interna. La lunghezza del cavo è personalizzabile per adattarsi ai diversi percorsi di cablaggio interni all’armadio, consentendo così la raccolta di segnali relativi alla temperatura, all’irraggiamento e allo stato operativo dei dispositivi.

2. Sistema di conversione di potenza per accumulo energetico (PCS) e armadi per accumulo energetico

Questo cavo viene utilizzato per l'interconnessione di segnali tra le porte esterne di acquisizione e la scheda di controllo interna nel convertitore per accumulo energetico e nell'armadio integrato per accumulo energetico. Le estremità dei fili pre-stagnate semplificano il montaggio dell'armadio. La versione schermata migliora la capacità anti-interferenza in ambienti elettromagnetici complessi all'interno del sistema di accumulo energetico.

3. Connessione sensori per automazione industriale

Questo cavo femmina abbinato viene utilizzato da vari sensori industriali multiconduttore, sensori di prossimità e sensori di misura con interfaccia maschio M12. Il lato sverniciato e stagnato si collega a PLC, moduli relè e morsettiere all'interno dell'armadio di controllo. La lunghezza personalizzabile si adatta alla distanza di cablaggio richiesta sul sito produttivo.

4. Cablaggio interno armadi di controllo industriale

Gli integratori di sistema utilizzano questo cavo preassemblato per il cablaggio di segnali all'interno dell'armadio di automazione. Le estremità pre-elaborate e stagnate eliminano le operazioni di realizzazione del cavo in loco, accelerando il processo di assemblaggio dell'armadio per progetti in serie.

5. Terminale per monitoraggio esterno e acquisizione dati

Terminale di monitoraggio ambientale per stazioni di alimentazione; il registratore dati sul campo utilizza questo cavo per l’accesso del segnale. Il lato femmina M12 si collega a dispositivi sensori esterni; i fili svestiti stagnati si collegano al circuito interno, posizionati all’interno di un armadio di monitoraggio sigillato.

6. Attrezzatura portatile per la manutenzione e il debug dei sistemi a energia rinnovabile

Strumenti portatili per la messa in servizio e la verifica nel settore fotovoltaico e dell’accumulo di energia utilizzano questo cavo finito M12 a 8 pin come fascio di ingresso del segnale, agevolando il montaggio degli strumenti e le operazioni di manutenzione in loco.

7. Progetto personalizzato di fasci cablati per apparecchiature speciali

Per macchinari ed apparecchiature di prova che richiedono una connessione di segnale M12 a 8 pin, un cavo finito di lunghezza personalizzabile può sostituire i fasci cablati realizzati in loco, migliorando coerenza e affidabilità complessive dell’apparecchiatura.

Q1: Qual è la funzione dello svestimento e della stagnatura (6,0 mm) alle estremità dei fili? Tale estremità è impermeabile?
A1: La lunghezza di spelatura fissata in fabbrica è di 6,0 mm; ogni conduttore interno è stagnato a caldo per evitare la dispersione dei fili di rame multistrato, il che facilita il serraggio con morsetti a vite o la saldatura. Attenzione: l’estremità spelata e stagnata del cavo costituisce un terminale nudo aperto, NON impermeabile. Questo lato deve essere posizionato all’interno di un armadio o di una scatola di derivazione sigillata; non può essere esposto alla pioggia, alla rugiada né all’umidità.

Q2: È possibile ordinare un cavo di lunghezza totale arbitraria? Esiste un limite minimo per ordini personalizzati di lunghezza?
A2: Sì, la lunghezza totale del cavo può essere personalizzata secondo le esigenze del cliente. Le lunghezze standard (2 m, 3 m, 5 m, 10 m) supportano consegne campione in piccoli lotti. Per lunghezze speciali non standard si applica una quantità minima d’ordine personalizzata; si prega di confermare lunghezza e quantità con il nostro team vendite.

Q3: Qual è la differenza tra la versione del cavo schermata e quella non schermata? Quale scegliere?
A3: La versione schermata aggiunge uno strato di schermatura globale all'interno del cavo, per applicazioni con segnali analogici deboli che richiedono elevate prestazioni anti-interferenza elettromagnetica. La versione non schermata è adatta a segnali digitali ordinari e alimentazione ausiliaria a bassa tensione, offrendo un migliore rapporto costo-prestazioni. Selezionare la versione in base all'ambiente EMC presente sul campo.

Q4: Qual è la corrente nominale per singolo conduttore? Può trasmettere un'alimentazione ad alta potenza?
A4: La corrente continua nominale per conduttore è di 4 A. Questo cablaggio è utilizzato principalmente per la trasmissione di segnali e per l'alimentazione ausiliaria a bassa tensione. Non utilizzarlo per carichi di potenza ad alta corrente superiori a 4 A per conduttore, altrimenti potrebbero verificarsi surriscaldamento e danni permanenti.

Q5: Quale connettore abbinato deve essere utilizzato con questo cavo M12 femmina a 8 pin? È possibile utilizzare un connettore maschio M12 codice D?
A5: Questo è un cavo femmina da 8 pin con codice A M12. Deve essere abbinato a una spina maschio da 8 pin con codice A M12. Tipi di codice diversi (codice B, codice D) sono meccanicamente incompatibili e non possono essere accoppiati. L’uso di un codice errato provoca malfunzionamenti di contatto e perdita di segnale.

Q6: I clienti possono modificare la lunghezza di spelatura rispetto al valore standard di 6,0 mm?
A6: Sì. 6,0 mm è la nostra dimensione di lavorazione standard. Se il vostro morsetto terminale o la saldatura su scheda PCB richiedono una lunghezza di spelatura diversa, specificatelo al momento dell’ordine: per ordini in grandi quantità è possibile organizzare una lavorazione speciale delle estremità del cavo.

Q7: Qual è il grado di protezione IP di questo cavo assemblato? L’intero cavo raggiunge il livello IP67?
A7: Solo il lato connettore femmina M12 raggiunge la protezione IP67 quando viene avvitato completamente e in modo corretto con la spina maschio abbinata. L’estremità aperta del cavo, spelata e stagnata, non possiede alcun grado di protezione e deve essere installata all’interno di un involucro sigillato. La guaina del cavo in sé non è classificata secondo lo standard IP; evitare di immergere a lungo il corpo del cavo.

Q8: La versione con guaina in PUR resiste all’olio e alle piegature frequenti?
A8: La guaina esterna in PUR offre una resistenza superiore agli oli, all’usura e alla fatica da flessione rispetto al PVC. Scegliere il PUR per applicazioni con trascinamento frequente, attrito e contatto con olio per macchine; il PVC è economicamente vantaggioso per posa fissa all’interno di armadi.

Q9: Il connettore maschio M12 e i morsetti terminali sono inclusi nella confezione?
A9: La confezione contiene esclusivamente un cavo finito femmina M12 a 8 pin con estremità di filo stagnato e svestito. I connettori maschio abbinati, i morsetti terminali e le schede PCB non sono inclusi. Il cliente deve provvedere autonomamente agli accessori abbinati in base al progetto.

Q10: Il segnale diventa instabile dopo un funzionamento prolungato: cosa verificare?
A10: Verificare questi punti chiave: assicurarsi che il connettore M12 sia avvitato completamente; ispezionare se le estremità di filo stagnato presentano filamenti allentati o giunzioni fredde sul collegamento terminale; verificare se la guaina del cavo è danneggiata; per la versione schermata, controllare il collegamento a terra dello strato schermante. Sostituire il cablaggio qualora il connettore o il cavo presentino danni fisici.
