Involucro per guida DIN con due porte RJ45 e due morsetti Phoenix

DESCRIZIONE

Questo involucro per guida DIN con due porte RJ45 e due morsettiere Phoenix è una soluzione compatta per alloggiamenti industriali progettata per comunicazioni Ethernet, acquisizione dati, conversione di protocolli e moduli gateway edge. Dotato in fabbrica di due prese di rete RJ45 e due morsettiere Phoenix verdi, questo alloggiamento supporta il montaggio su guida DIN standard per un’installazione rapida all’interno di quadri elettrici e scatole di controllo. Costituisce una piattaforma meccanica pronta all’uso per schede a circuito stampato embedded, consentendo agli integratori di sistema di realizzare dispositivi industriali per le comunicazioni senza dover ricorrere a costosi sviluppi di stampi personalizzati.

Realizzato in plastica ABS modificata ad alta qualità e ignifuga, l'involucro garantisce un'elevata resistenza meccanica, ottime prestazioni di isolamento elettrico e adattabilità a un ampio intervallo di temperature. Due interfacce RJ45 consentono l'input/output di rete oppure una connessione Ethernet a catena (daisychain). Due morsetti Phoenix permettono un cablaggio agevole sul campo per l'alimentazione elettrica, i segnali analogici e i segnali di ingresso/uscita digitali (IO). La struttura modulare a scatto facilita lo smontaggio rapido per l'assemblaggio della scheda a circuito stampato (PCB), la messa a punto e la manutenzione. Progettato specificamente per apparecchiature industriali IoT da montaggio su quadro elettrico, convertitori di protocollo, moduli serial-to-Ethernet e unità di acquisizione edge compatte, questo involucro standardizzato riduce sensibilmente i tempi di sviluppo hardware, abbassa i costi di produzione e accelera la consegna dei progetti nei settori dell'automazione industriale, dell'automazione edilizia, dell'energia intelligente e delle attrezzature intelligenti.

Specifiche e parametri

1.1 Specifiche meccaniche

1.2 Specifiche ambientali

1.3 Descrizione meccanica delle interfacce

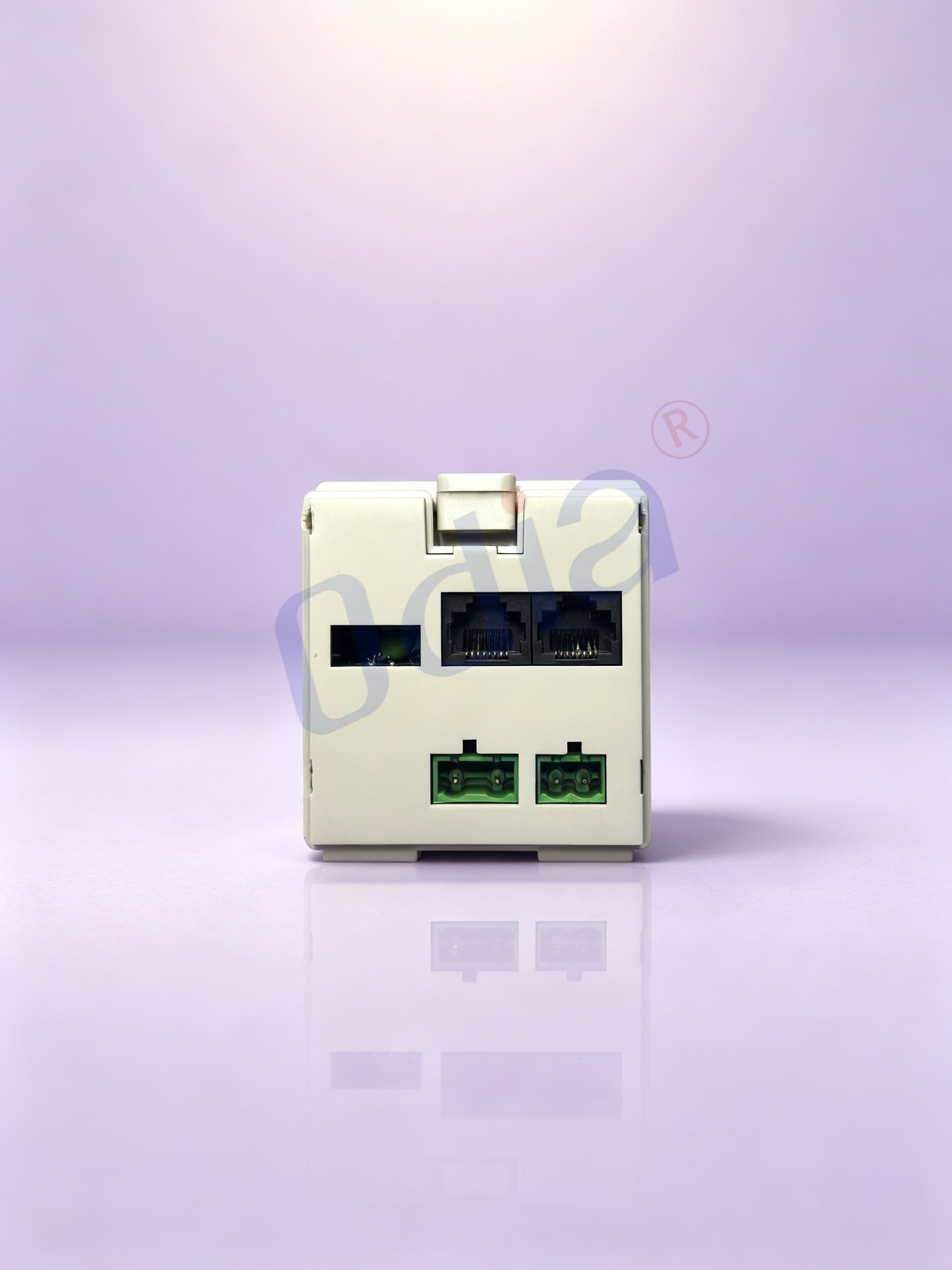

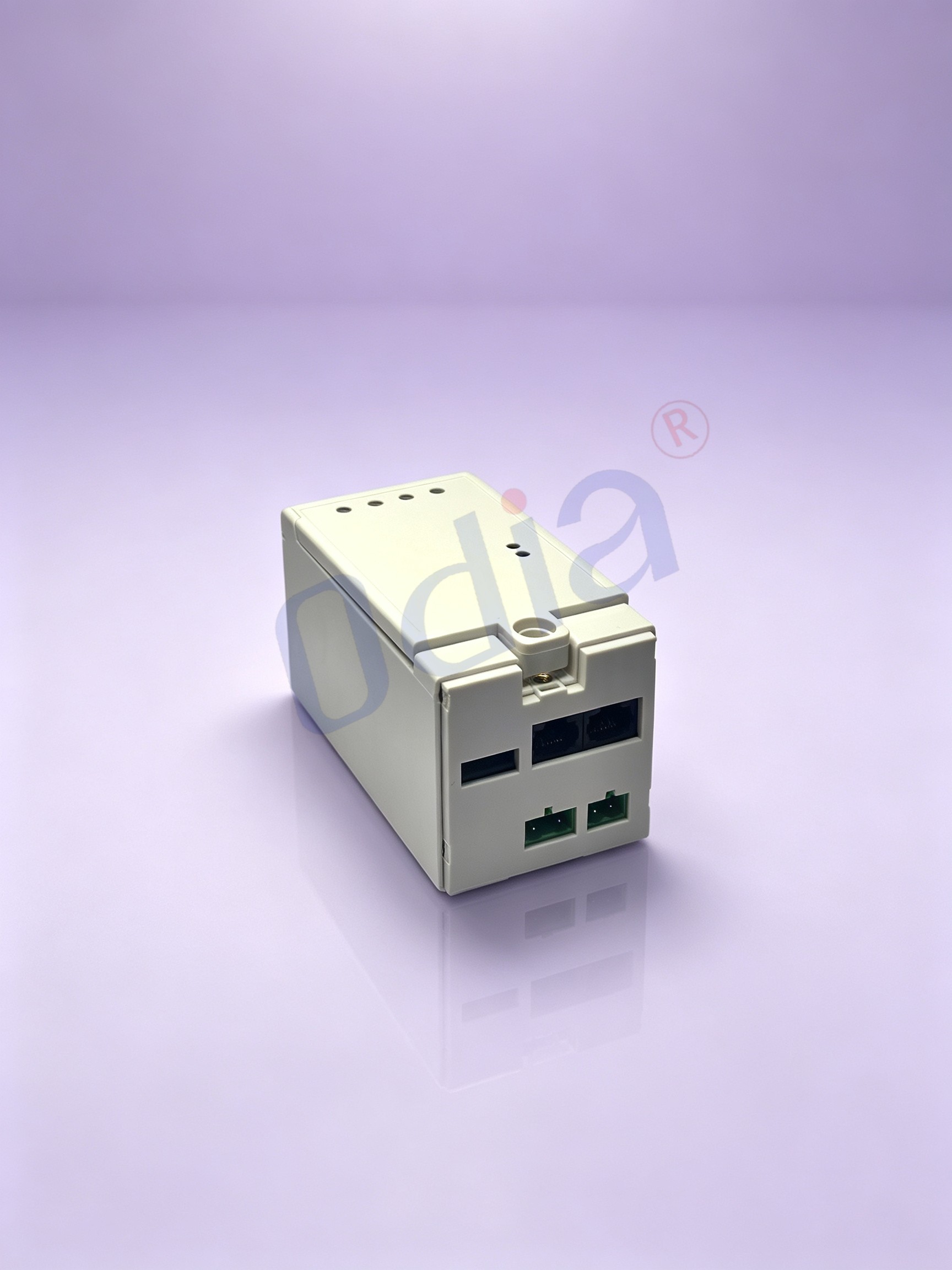

• Porte Ethernet RJ45 doppie : due prese di rete RJ45 preinstallate supportano la trasmissione del segnale Ethernet. Possono essere configurati come input/output di rete, connessione di dispositivi locali o connessione daisychain per apparecchiature multiunit. Le interfacce RJ45 seguono le specifiche meccaniche standard Ethernet, compatibili con i comuni cavi di rete CAT5e / CAT6. I sistemi di controllo di velocità sono utilizzati per la gestione di un sistema di controllo di velocità.
• Due blocchi del terminal di Phoenix : due blocchi terminali a vite Phoenix verdi sono preassemblati sul pannello di alloggiamento. I terminali Phoenix sono ampiamente utilizzati in scenari di armadi industriali per una connessione affidabile del filo a vite. Sono utilizzati principalmente per l'accesso all'alimentazione in corrente continua, per la commutazione di segnali digitali e segnali di input-output analogici. Gli operatori sul campo possono completare il collegamento del filo con un semplice cacciavite, senza bisogno di strumenti speciali di ricampo. La tenuta a vite ferma impedisce la connessione allentata causata dalle vibrazioni del gabinetto.
• Meccanismo di scatto DINRail : Il clip DINrail incorporato sul retro consente di scattare e rimuovere rapidamente il tophat DINrail standard da 35 mm, che è il metodo di montaggio più comune all'interno degli armadi elettrici industriali. Gli utenti possono anche utilizzare fori a vite per il montaggio a superficie fissa se il DINrail non è disponibile sul posto.

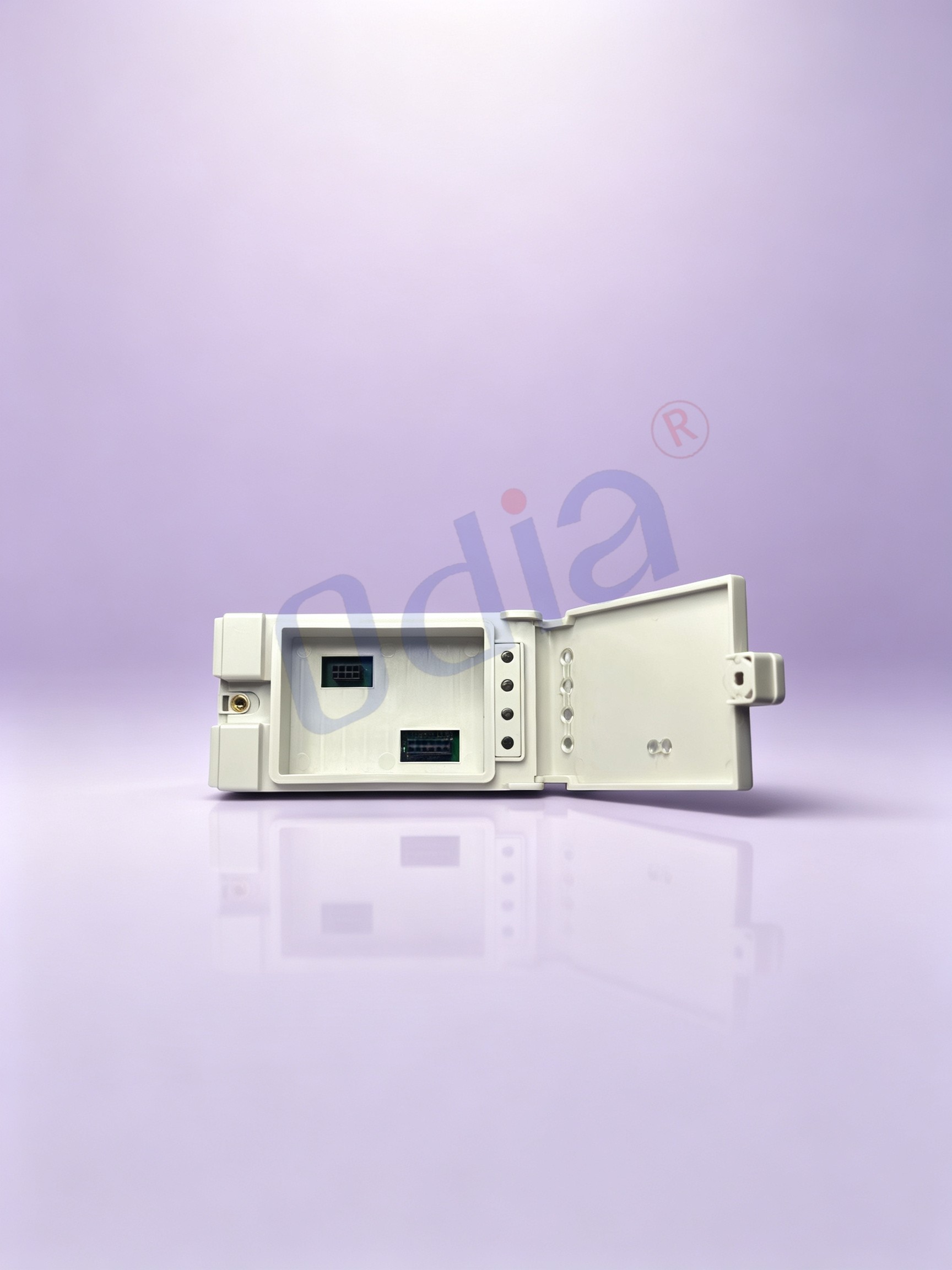

• Spazio interno per installazione : all'interno dell'alloggiamento sono riservati un'area interna e dei cappelli di fissaggio per PCB adeguatamente disposti. I clienti possono fissare circuiti stampati o di loroazione senza tagliare o perforare ulteriormente il rivestimento. All'interno della cassa è riservato spazio sufficiente per la piegatura dei cavi e il collegamento dei cablaggi.
• Progettazione dell'isolamento e della sicurezza : Ritardante di fiamme di alta qualità PC il materiale fornisce un isolamento elettrico affidabile, riducendo i rischi di cortocircuito nascosto per le apparecchiature montate in armadio.

1.4 Riferimento di conformità

Questo involucro meccanico è progettato in base alle norme di sicurezza IEC 610101 per le apparecchiature di controllo industriale. La certificazione finale dell'apparecchiatura completa deve essere completata insieme ai moduli elettronici integrati dal cliente secondo i requisiti finali del progetto. Le prestazioni di lavoro effettive dipendono dalla progettazione dei PCB incorporati, dalla qualità dei cablaggi e dalle condizioni ambientali dell'armadio.

2. Caratteristiche del prodotto e vantaggi principali

2.1 Doppie porte RJ45 per reti Ethernet flessibili

Le doppie interfacce di rete RJ45 sono uno dei principali vantaggi di questo involucro DINrail. Molti dispositivi industriali di campo richiedono due funzioni Ethernet di porta: una porta si collega al sistema di controllo di livello superiore e l'altra porta si collega alle apparecchiature di campo locali o realizza una rete daisychain tra più dispositivi. L'adozione di una struttura RJ45 doppia preinstallata consente ai clienti di risparmiare il lavoro di acquisto e assemblaggio delle prese di rete da soli.

Le prese standard RJ45 sono compatibili con i normali cavi Ethernet industriali. Questo design supporta più modalità di applicazione, come il inoltro di rete, la cascata dei dispositivi, l'accesso a redundanza dualnetwork e la prenotazione delle porte di debug locale. Per i convertitori di protocolli, i gateway Ethernet seriali e i moduli di acquisizione di bordo, il dualport Ethernet migliora notevolmente la flessibilità di rete nei sistemi industriali basati su armadi.

2.2 Due blocchi terminali Phoenix per la connessione di energia e segnale a campo stabile

I morsetti Phoenix sono componenti classici per il cablaggio industriale, famosi per la connessione affidabile mediante serraggio a vite. Due morsetti Phoenix preinstallati possono gestire contemporaneamente l’alimentazione elettrica e l’accesso multicanale ai segnali. Durante l’installazione sul posto, i tecnici devono semplicemente spellare le estremità dei cavi e serrare le viti con un normale cacciavite: non sono necessari attrezzi speciali per la pressatura, connettori aeronautici né guarnizioni per cavi.

La struttura di serraggio a vite evita efficacemente i contatti difettosi causati dalle vibrazioni dell’armadio, dalle variazioni di temperatura e dalla trazione sui cavi. I morsetti possono essere utilizzati per l’alimentazione in corrente continua, per l’ingresso/uscita di segnali digitali di commutazione e per la trasmissione di segnali analogici. Il preassemblaggio dei morsetti Phoenix riduce sia l’acquisto di componenti sia il lavoro manuale di assemblaggio da parte dei clienti, accelerando così i test sui prototipi e l’efficienza dell’assemblaggio in produzione di serie.

2.3 Montaggio standard su guida DIN adatto agli scenari industriali basati su armadi

La maggior parte dei dispositivi di controllo industriale viene installata all'interno di armadi elettrici mediante guida DIN standard da 35 mm. Questo involucro è dotato di una clip integrata per aggancio rapido alla guida DIN. L'installazione è estremamente veloce: basta premere l'involucro sulla guida DIN e si blocca saldamente; è inoltre possibile rilasciare la clip per rimuoverlo durante le operazioni di manutenzione. Rispetto agli involucri fissati tradizionalmente con viti, il montaggio su guida DIN riduce notevolmente i tempi di costruzione dell'armadio ed agevola la sostituzione e la riorganizzazione degli apparecchi.

Qualora nell'armadio non sia presente una guida DIN, le posizioni di montaggio riservate consentono all'utente di fissare l'involucro alla parete dell'armadio o alla superficie dell'apparecchiatura mediante viti, offrendo flessibilità di montaggio doppia per adattarsi a diverse condizioni sul campo. Le dimensioni compatte complessive risparmiano prezioso spazio interno negli armadi elettrici.

2.4 Struttura modulare a innesto semplifica montaggio e manutenzione

L’intero involucro adotta una struttura modulare a scatto, senza viti complesse per la chiusura della carcassa. L’utente può aprire comodamente l’alloggiamento per installare la scheda PCB interna, completare il cablaggio e il debug funzionale. In caso di manutenzione successiva, aggiornamento del firmware o sostituzione di moduli, il tecnico può aprire rapidamente la carcassa senza dover rimuovere l’intero dispositivo dalla guida DIN né scollegare tutti i cavi di campo.

Questo design strutturale riduce la complessità dello sviluppo del prototipo e dell’assistenza post-vendita in loco. Il materiale ad alte prestazioni ritardante della fiamma PC garantisce buona resistenza meccanica e prestazioni di isolamento elettrico, soddisfacendo i requisiti fondamentali di sicurezza per ambienti industriali interni con armadi.

2.5 Cavità interna universale riduce gli investimenti nello sviluppo su misura

Questa è una piattaforma standardizzata per alloggiamenti meccanici a uso generale, non personalizzata per una singola scheda a circuito stampato. La cavità interna e i supporti predefiniti per il fissaggio delle schede a circuito stampato (PCB) consentono l’installazione di diversi tipi di moduli integrati: scheda di conversione seriale-Ethernet, gateway per protocolli industriali, unità di acquisizione dati di piccole dimensioni, modulo di I/O remoto e scheda per l’elaborazione edge.

Gli sviluppatori hardware e gli integratori di sistemi possono inserire schede a circuito stampato sviluppate internamente o disponibili sul mercato (COTS). È sufficiente eseguire un semplice adattamento: collegare il segnale di rete della PCB ai connettori RJ45 e condurre i circuiti di alimentazione e di segnale ai morsetti Phoenix. Per la maggior parte dei progetti con produzione in piccola e media serie, non è necessario investire in costose nuove realizzazioni di stampi. Ciò riduce efficacemente i costi di ricerca e sviluppo hardware e accorcia il ciclo di lancio del prodotto per le soluzioni IoT industriali.

2.6 Costo totale di proprietà inferiore per progetti su larga scala basati su cabinet

Per progetti di automazione industriale su larga scala, il costo totale del ciclo di vita rappresenta un fattore di valutazione importante. Questo contenitore per guida DIN è ottimizzato per una distribuzione e una manutenzione a basso costo. La struttura di montaggio rapido su guida DIN riduce le ore di lavoro necessarie per l’installazione in loco. I connettori RJ45 e i morsetti Phoenix sono componenti industriali standard ampiamente utilizzati; l’approvvigionamento di ricambi risulta quindi agevole. Gli utenti finali e i fornitori di soluzioni non devono tenere a magazzino accessori speciali e non standard, riducendo così la pressione sull’inventario per l’esecuzione di progetti su larga scala. Il robusto involucro in ABS ignifugo garantisce una lunga durata all’interno degli armadi elettrici.

2.7 Dimensioni compatte per risparmiare spazio interno nell’armadio

Lo spazio interno di un armadio elettrico è solitamente molto limitato. Questo contenitore adotta un ingombro modulare compatto, occupando quindi poco spazio sulla guida DIN. Ciò consente agli ingegneri di installare un numero maggiore di moduli funzionali nel volume limitato dell’armadio, migliorandone la densità di integrazione: un vantaggio particolarmente prezioso per gli armadi di controllo compatti impiegati nei settori della meccanica, dell’energia e dell’automazione edilizia.

Ampli scenari di applicazione

Come involucro standardizzato su guida DIN con terminali RJ45 doppi e Phoenix, questo prodotto copre un’ampia gamma di applicazioni industriali per armadi interni.

3.1 Automazione industriale e apparecchiature per la conversione di protocolli

All’interno degli armadi di controllo dei laboratori di produzione, questo contenitore può essere utilizzato per gateway seriale-Ethernet, convertitori di protocollo Modbus e moduli di acquisizione IO remota. Le due porte RJ45 consentono l’accesso Ethernet e il collegamento a cascata dei dispositivi. I terminali Phoenix assicurano l’alimentazione e il collegamento dei segnali dei sensori di campo. L’installazione rapida su guida DIN si adatta a diversi ambienti di armadi di controllo per linee di produzione.

3.2 Automazione edilizia e sistemi di controllo per edifici intelligenti

Nei quadri di controllo per l’automazione degli edifici, questo contenitore ospita moduli di acquisizione edge di piccole dimensioni per HVAC, controllo del condizionamento d’aria e gestione dell’illuminazione. Due porte Ethernet collegano la rete di controllo edilizio e i dispositivi secondari locali. I morsetti Phoenix consentono l’accesso ai segnali provenienti dai sensori e ai segnali di uscita di controllo, realizzando così raccolta dati e controllo logico per le infrastrutture edilizie intelligenti.

3.3 Energia intelligente e monitoraggio della distribuzione elettrica

Per i quadri di distribuzione elettrica di impianti fotovoltaici, di accumulo energetico e di monitoraggio elettrico, questa scatola alloggia unità di acquisizione dati di piccole dimensioni. Raccoglie i dati di stato dei componenti di distribuzione elettrica tramite morsetti Phoenix e trasmette le informazioni attraverso interfacce Ethernet. L’installazione compatta su guida DIN si adatta all’ambiente interno affollato dei quadri di distribuzione elettrica.

3.4 Unità di controllo a bordo per macchinari ed equipaggiamenti intelligenti

Per macchinari tessili, attrezzature per l’imballaggio e macchinari automatizzati generici, questo alloggiamento viene installato all’interno del quadro di comando dell’equipaggiamento, fungendo da unità ausiliaria per la comunicazione e l’acquisizione di segnali. I due connettori RJ45 supportano l’interconnessione della rete interna all’equipaggiamento; i morsetti Phoenix collegano sensori e attuatori di bordo. Le prestazioni stabili in montaggio a quadro consentono di adattarsi alle leggere vibrazioni generate dal funzionamento meccanico.

3.5 Modulo interfaccia segnali per laboratori e sistemi di prova

Nei banchi prova industriali e nei quadri di comando per laboratori, questa scatola funge da unità di conversione dell’interfaccia segnali. Realizza la conversione dei segnali tra i punti di misura sul campo e l’host superiore del sistema di prova, tramite Ethernet e cablaggio su morsetti. Il montaggio rapido su guida DIN facilita la riorganizzazione flessibile dell’hardware del sistema di prova.

3.6 Supporto hardware personalizzato per integratori di sistemi

Gli integratori di sistemi IoT e di automazione possono scegliere questa scatola pronta all’uso per guida DIN. Invece di sviluppare costosi stampi personalizzati con lunghi tempi di ciclo, i team possono integrare all’interno schede a circuito stampato progettate autonomamente per lanciare rapidamente prodotti finiti per comunicazione e acquisizione dati. È particolarmente adatta a progetti industriali personalizzati in piccole e medie serie.

FAQ

D1: Questa scatola per guida DIN include scheda PCB interna e componenti elettronici? R1: Questo prodotto è un’assemblea meccanica di alloggiamento, comprensiva di corpo esterno, due connettori RJ45, due morsetti Phoenix e clip per guida DIN. Le schede a circuito stampato interne e i componenti elettronici non sono inclusi. I clienti devono sviluppare o acquistare separatamente moduli gateway, di acquisizione o di conversione, in base ai requisiti del progetto. Tutte le interfacce adottano specifiche industriali general-purpose per facilitare l’abbinamento con accessori.

D2: Quali tipi di segnali possono trasmettere i morsetti Phoenix? A2: I terminali Phoenix sono interfacce meccaniche per il cablaggio. I tipi di segnale supportati dipendono dalla progettazione del circuito interno integrata dal cliente. Possono trasmettere alimentazione in corrente continua a bassa tensione, segnali analogici e segnali digitali di commutazione. Si prega di verificare i parametri di carico tensione-corrente al momento dell’abbinamento con i moduli interni.

Q3: A quale velocità Ethernet supportano le porte RJ45? A3: Le prese RJ45 sono connettori meccanici. La velocità effettiva della rete è determinata dal chip Ethernet per PCB integrato dal cliente. A livello hardware, le prese supportano Ethernet industriale a 10 Mbps / 100 Mbps. Si prega di verificare le prestazioni di rete della propria progettazione circuitale.

Q4: Questo contenitore può essere utilizzato per installazioni all’aperto? A4: Questo alloggiamento è progettato esclusivamente per l’installazione all’interno di armadi elettrici. Non è adatto all’esposizione diretta all’esterno, alla pioggia, alla polvere e a ambienti aperti ad alta umidità. Si prega di installarlo all’interno di un armadio elettrico sigillato.

Q5: È possibile modificare la posizione o la quantità dei connettori RJ45 e dei terminali Phoenix? A5: Le posizioni e le quantità delle porte RJ45 e dei terminali Phoenix sono fissate dal design originale dello stampo ad iniezione. Per ordini di grande volume, è disponibile il servizio di modifica personalizzata dello stampo. Per ordini di piccolo volume, regolare il layout della scheda a circuito stampato (PCB) per adattarlo alle interfacce del pannello esistente risulta più conveniente dal punto di vista economico.

Q6: Oltre alla staffa per guida DIN, è possibile fissare questo contenitore con viti? A6: Sì. Oltre al montaggio standard a scatto su guida DIN da 35 mm, la scocca prevede posizioni riservate per il fissaggio con viti, qualora la guida DIN non sia disponibile sul posto.

Q7: Qual è il tempo di consegna per ordini all’ingrosso? A7: Gli ordini del modello standard seguono il normale ciclo produttivo. Se richieste modifiche personalizzate, come cambio del colore della scocca, regolazione delle interfacce o modifiche strutturali, i tempi di consegna dipenderanno dall’eventuale adeguamento dello stampo e dal programma di produzione. Si prega di inviare dettagliate specifiche tecniche al nostro team vendite per ricevere un preventivo formale e la conferma dei tempi di consegna.

Q8: I clienti possono ottenere campioni prodotto per test su prototipi? A8: Il servizio campioni è disponibile per la valutazione da parte del cliente e la convalida del prototipo. Il cliente deve sostenere i costi dei campioni e le spese di trasporto. Dopo la verifica del campione, può essere elaborato l’ordine formale per la produzione in serie. Per richiedere unità campione, contattare il nostro reparto vendite.

Contattaci

Per consulenze tecniche, richieste di campioni, preventivi per ordini in grandi quantità, modifiche personalizzate dell’involucro o documentazione tecnica (disegni costruttivi), rivolgersi al nostro team professionale vendite e assistenza tecnica.

Il nostro team vendite e tecnico offre un supporto completo, che include la conferma dei parametri del prodotto, suggerimenti per l’abbinamento degli accessori, la valutazione di soluzioni personalizzate e l’assistenza tecnica post-vendita. Invitiamo sinceramente i fornitori globali di soluzioni di automazione, gli integratori di sistemi, gli sviluppatori hardware e i clienti del settore delle attrezzature industriali a instaurare partnership collaborative a lungo termine basate sul reciproco vantaggio.
