M18 Laki-Laki-10-Pin ke Harness Kabel A2002-2×5P, Panjang Kabel Dapat Disesuaikan

Catatan Penting: Kinerja tahan air IP65–IP67 hanya berlaku untuk konektor laki-laki M18 setelah pemasangan panel-mount yang benar dan kompresi gasket. Konektor plastik A2002-2×5P tidak tahan air dan tidak boleh terpapar hujan, percikan, atau debu tebal; konektor ini harus dipasang di dalam housing peralatan yang kedap. Harness konversi ini mewujudkan transisi sinyal antara antarmuka tahan air eksternal di lapangan dan papan kontrol PCB internal, serta banyak digunakan pada peralatan bantu energi baru, perangkat pengendali industri, unit pemantauan cerdas, dan produk mekatronika otomatisasi. Panjang kabel khusus, penugasan pin, atau spesifikasi kawat khusus mungkin tunduk pada persyaratan jumlah pemesanan minimal. Harap konfirmasi panjang kabel, definisi pemetaan pin, bahan selubung, dan urutan warna kawat sebelum melakukan pemesanan.

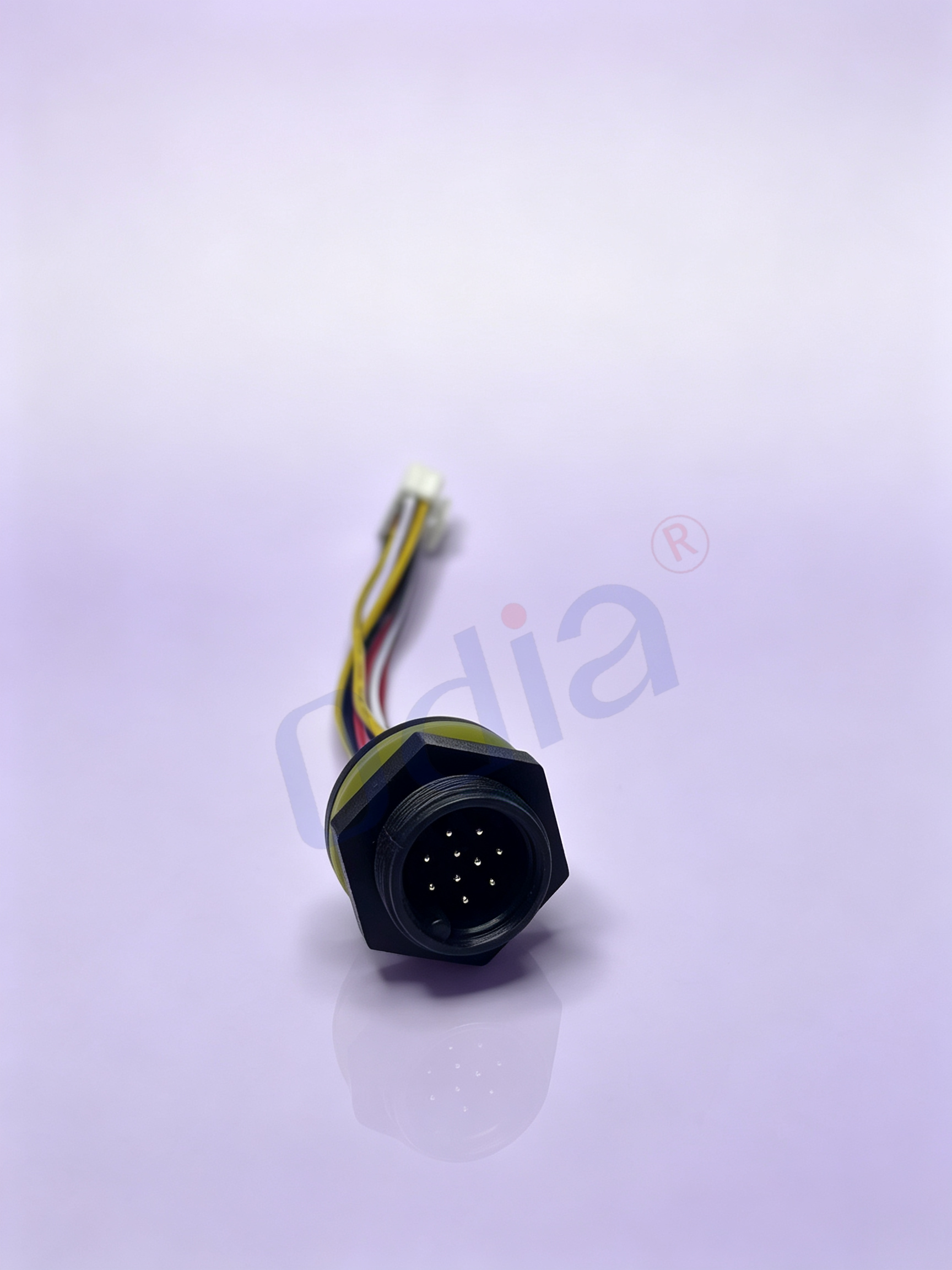

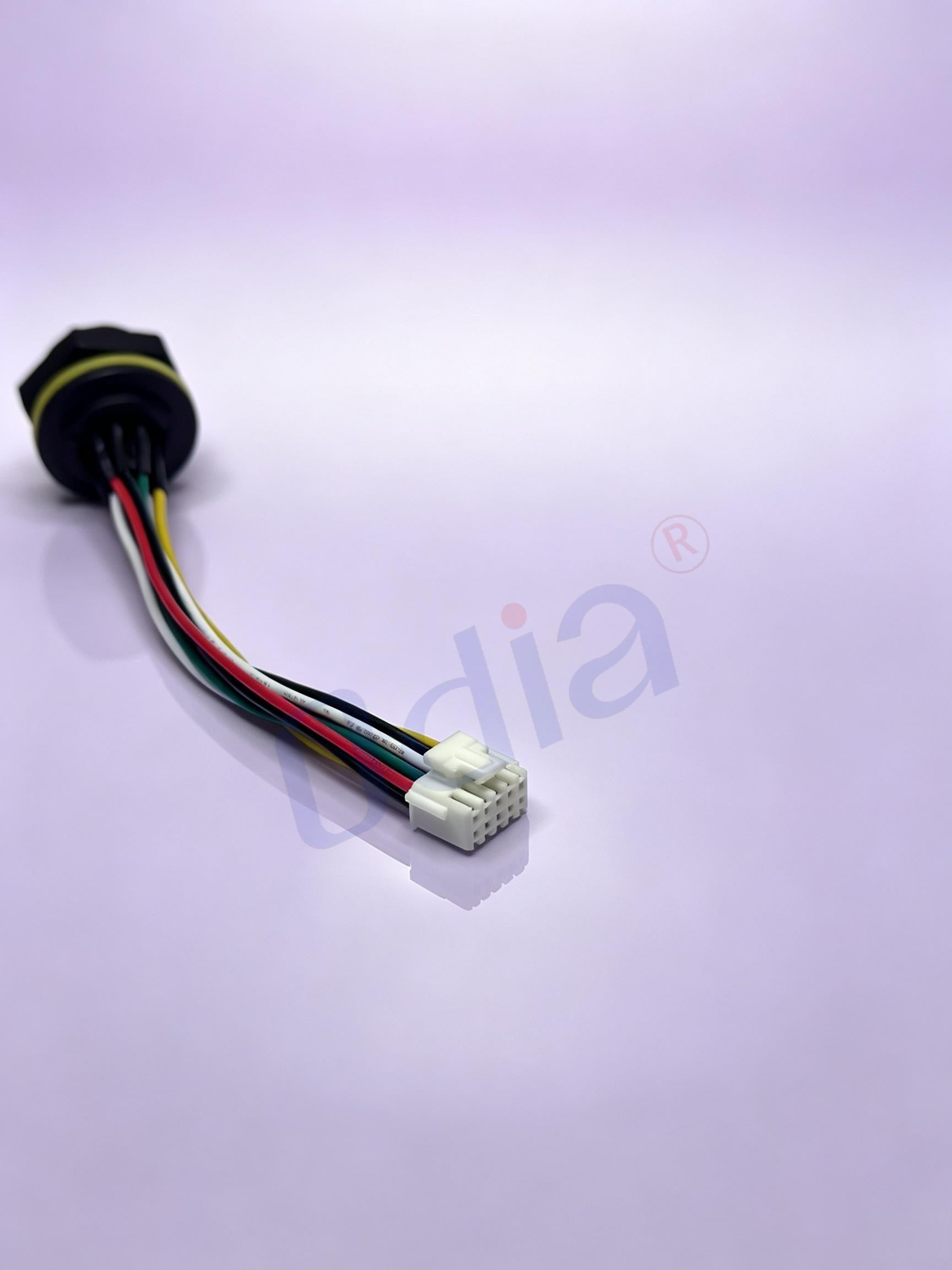

Kabel konversi ini dengan tipe M18 Male-10-Pin ke A2002-2×5P terdiri dari konektor bulat tahan air berjenis male 10-pin M18 yang dipasang pada panel di satu ujung, dan konektor plastik plug-in dua baris tipe A2002-2×5P di ujung sebaliknya. Panjang total kabel dapat disesuaikan sepenuhnya sesuai tata letak panel peralatan, ruang perakitan internal, serta kebutuhan jarak pemasangan kabel. Kabel transisi ini merupakan produk jadi pabrikan yang menghubungkan antarmuka bulat tahan air di sisi lapangan eksternal dengan soket papan sirkuit cetak (PCB) internal. Dibandingkan membeli konektor M18 terpisah, kabel curah, dan komponen A2002 untuk perakitan manual di lokasi, harness jadi kami menawarkan keunggulan nyata dalam stabilitas koneksi, efisiensi perakitan, ketahanan getaran, adaptabilitas lingkungan, serta konsistensi batch produksi.

Pertama-tama, desain konversi pra-fabrikasi satu-bagian menghilangkan prosedur perakitan manual yang rumit dan secara signifikan meningkatkan efisiensi perakitan di jalur produksi. Jika pelanggan membeli komponen individual secara terpisah, operator produksi harus menyelesaikan serangkaian pekerjaan rumit: memotong kabel sesuai panjang yang dibutuhkan, mengupas insulasi, mengcrimp terminal ke setiap inti kabel, memasukkan terminal ke dalam rumah plastik A2002-2×5P, merakit kabel ke dalam konektor M18, memasang gasket penyegel, serta melakukan uji kontinuitas dan pemeriksaan korsleting. Perakitan manual sangat rentan terhadap tingkat keahlian operator, kondisi alat crimping, dan lingkungan bengkel. Kekurangan tersembunyi umum meliputi crimping terminal yang tidak sempurna, risiko terminal terlepas dari soket, urutan pin-out yang salah, kontak internal yang longgar, serta perakitan penyegelan yang buruk. Harness kami menyelesaikan seluruh proses crimping, pemasukan terminal, perakitan konektor, dan pengujian listrik di dalam bengkel pabrik standar. Kedua ujung konektor sepenuhnya telah dirakit sebelumnya. Selama perakitan akhir peralatan, pekerja hanya perlu memasang konektor M18 laki-laki ke panel peralatan, lalu langsung mencolokkan konektor A2002-2×5P ke soket PCB yang sesuai. Tidak diperlukan pekerjaan crimping terminal, pengupasan kabel, atau penataan pin di sisi pelanggan. Hal ini secara signifikan memperpendek siklus perakitan produk, mengurangi kesalahan pemasangan kabel akibat faktor manusia, serta menurunkan tingkat kegagalan pasca-penjualan. Kabel berwarna-warni dengan kode warna jelas memudahkan insinyur memeriksa pemetaan pin secara cepat selama debugging prototipe maupun perawatan pasca-penjualan.

Kedua, konektor laki-laki berpanel M18 10-pin menyediakan kinerja tahan air, tahan debu, dan tahan getaran yang andal dengan tingkat proteksi IP65–IP67 pada posisi penetrasi panel peralatan. Konektor M18 menggunakan metode pemasangan standar melalui panel dengan penguncian ulir. Ketika dikencangkan secara rapat pada panel badan peralatan, cincin segel berwarna kuning dan gasket silikon bawaan akan terkompresi erat terhadap permukaan panel, membentuk penghalang penyegelan yang andal. Hal ini secara efektif menghalangi debu luar ruangan, udara lembap, serta percikan cairan agar tidak masuk ke dalam interior peralatan—suatu kebutuhan penting bagi perangkat yang dipasang di lokasi bengkel atau lingkungan semi-eksterior. Struktur penguncian ulir memberikan kemampuan anti-longgar yang kuat. Dalam kondisi getaran mekanis jangka panjang, goncangan peralatan, serta variasi siklus suhu, konektor betina M18 yang telah terpasang tidak akan secara tak sengaja terlepas atau berputar longgar, sehingga mencegah kehilangan sinyal intermiten akibat kontak buruk. Pin kontak berlapis emas mempertahankan koneksi berhambatan rendah yang stabil selama operasi jangka panjang, serta tahan terhadap oksidasi dan korosi di atmosfer industri lembap. Cangkang nilon yang diperkuat memiliki kekuatan mekanis tinggi, ketahanan benturan, serta ketahanan kimia, sehingga mampu menahan goresan, tekanan, dan abrasi selama proses perakitan dan pengangkutan peralatan. Struktur peredam tegangan di area transisi kabel–konektor mendistribusikan beban tarik dan lentur, mencegah putusnya inti kawat di pangkal kabel.

Ketiga, konektor dua baris A2002-2×5P mencapai koneksi plug-in internal tingkat papan yang stabil dan nyaman. A2002-2×5P adalah konektor plastik dua baris berpin 10 dengan pengunci positif terintegrasi. Setelah dipasang ke soket PCB pasangannya, pengunci mengeluarkan bunyi klik dan mengunci untuk mencegah pencabutan tak disengaja akibat tarikan kabel internal atau getaran peralatan. Terminal crimp kuningan berlapis timah memastikan kontak listrik andal dengan kontak soket PCB. Tata letak dua baris yang ringkas menghemat ruang internal peralatan dan cocok untuk tata letak padat papan sirkuit kendali. Rumah plastik PA66 memiliki ketahanan panas serta kinerja insulasi yang baik, sehingga mampu beradaptasi terhadap perubahan suhu kerja di dalam kabinet peralatan tertutup. Konektor ini secara langsung kompatibel dengan soket PCB seri A2002 yang umum digunakan pada papan induk kendali, sehingga memungkinkan penyambungan tanpa celah antara antarmuka tahan air eksternal dan sirkuit kendali internal tanpa modul adaptor tambahan.

Keempat, kabel tembaga berlapis timah fleksibel beruntaian premium memastikan ketahanan lentur jangka panjang dan transmisi sinyal yang stabil. Konstruksi kawat halus beruntaian—bukan kawat inti padat tunggal—memberikan kinerja lentur dan pilin yang sangat baik pada harness. Kabel ini mampu menahan lenturan berulang serta perpindahan kecil di dalam rongga peralatan sempit tanpa mengalami patah inti kawat di dalamnya. Setiap untaian tembaga dilapisi timah secara seragam, mencegah oksidasi dan kehitaman tembaga, sehingga menjaga kinerja listrik yang stabil selama masa pakai panjang. Dua pilihan bahan selubung—PVC dan PUR—memenuhi berbagai skenario aplikasi. Selubung luar PVC berkualitas tinggi memiliki kinerja fisik stabil dengan rasio biaya-kinerja luar biasa, cocok untuk pemasangan kabel internal peralatan statis dalam ruangan. Selubung PUR yang ditingkatkan secara signifikan meningkatkan ketahanan terhadap minyak, suhu rendah, abrasi, serta kelelahan akibat lenturan berulang; sehingga cocok untuk kondisi dengan percikan minyak, lingkungan suhu rendah, dan pergerakan kabel yang sering. Semua bahan isolasi dan selubung memenuhi standar perlindungan lingkungan RoHS; opsi bahan bebas halogen tersedia untuk proyek ekspor ke luar negeri guna memenuhi spesifikasi pengadaan industri internasional. Opsi kabel berpelindung dapat dipilih untuk lokasi dengan interferensi elektromagnetik kuat dari motor dan konverter frekuensi, guna menekan gangguan eksternal serta menjamin integritas sinyal sensor dan kendali lemah.

Kelima, inspeksi menyeluruh di sisi pabrik yang ketat menjamin konsistensi produk antar-batch yang stabil. Setiap harness jadi menjalani pemotongan kabel otomatis, pengupasan insulasi presisi, krimping terminal akurat, inspeksi penguncian terminal, perakitan konektor M18, pemeriksaan komponen penyegel, uji kontinuitas 100%, deteksi hubung-singkat antar-inti, uji tahanan isolasi, uji tegangan tembus, serta inspeksi penampilan visual sebelum pengiriman. Unit cacat—seperti krimping buruk, penugasan pin salah, dan hubung-singkat internal—disingkirkan di pabrik. Dibandingkan perakitan manual terpisah, harness pabrik berproduksi massal mempertahankan standar kualitas seragam untuk setiap batch, sehingga mengurangi risiko tersembunyi akibat operasi manual yang tidak konsisten. Baik sampel prototipe dalam jumlah kecil untuk verifikasi R&D maupun produksi massal dalam volume besar guna mendukung peralatan jadi, kualitas stabil tetap terjaga.

Keenam, berbagai pilihan penyesuaian yang melimpah memungkinkan adaptasi terhadap kebutuhan desain peralatan non-standar yang beragam. Kami mendukung penyesuaian panjang kabel total sesuai gambar mekanis pelanggan, sehingga menghindari masalah akibat kabel berlebih yang terlalu panjang atau panjang kabel yang tidak mencukupi. Selain penyesuaian panjang, kami juga dapat memodifikasi ukuran kawat (wire gauge), mengatur ulang penempatan pin antara konektor M18 10P dan A2002-2×5P, menyesuaikan urutan warna kabel, memilih kabel berpelindung (shielded) atau tanpa pelindung (non-shielded), serta memperkuat struktur relief tegangan (strain-relief). Kemampuan penyesuaian yang fleksibel ini mampu selaras dengan berbagai desain perangkat keras peralatan, sehingga menghemat biaya pengembangan sekunder pelanggan. Harness konversi jadi menyederhanakan arsitektur pemasangan kabel keseluruhan sistem, mengurangi jumlah suku cadang yang diperlukan untuk persiapan bahan di lini produksi, serta meningkatkan efisiensi manajemen rantai pasok.

Harness kabel M18 laki-laki-10 pin ke A2002-2×5P ini banyak digunakan untuk peralatan bantu energi baru, perangkat pemantauan cerdas, unit pengendali industri, mesin otomatisasi, instrumen uji dan pengukuran, serta berbagai produk mekatronika, sebagai kabel transisi antara antarmuka panel tahan air eksternal dan papan kendali PCB internal.

1. Pemasangan Kabel Internal untuk Peralatan Bantu Energi Baru

Konektor M18 laki-laki dipasang pada panel bodi peralatan guna interkoneksi sinyal eksternal; ujung A2002-2×5P terpasang pada papan kendali utama PCB, sehingga menyelesaikan transmisi sinyal dan daya bantu antara perangkat eksternal dan sistem kendali internal.

2. Pemantauan Cerdas Industri & Peralatan Sensor

Digunakan pada peralatan akuisisi sinyal multi-saluran. Antarmuka tahan air M18 menghubungkan sensor eksternal; A2002-2×5P menghubungkan papan pemrosesan sinyal internal, mewujudkan akses sinyal multi-jalur.

3. Mesin Otomatisasi & Peralatan Khusus

Digunakan sebagai harness konversi penetrasi panel untuk mesin otomatis dan perangkat khusus. Harness ini mengubah antarmuka lingkaran tahan air M18 di sisi lapangan menjadi antarmuka papan-plug A2002 di dalam peralatan, sehingga menyederhanakan pemasangan kabel internal peralatan.

4. Interkoneksi Instrumen Uji & Pengukuran

Pada instrumen uji industri, M18 berfungsi sebagai port masukan sinyal eksternal yang dipasang pada panel instrumen; A2002-2×5P terhubung ke papan sirkuit cetak (PCB) internal instrumen untuk transmisi sinyal.

5. Renovasi Teknis Peralatan & Peningkatan Proyek

Selama proyek renovasi dan peningkatan peralatan, harness konversi yang telah dirakit sebelumnya mengurangi beban pekerjaan perakitan di lokasi, mempercepat kemajuan konstruksi proyek, serta mempersingkat siklus modifikasi peralatan.

6. Produksi Percobaan & Verifikasi Prototipe R&D

Pada tahap pengembangan produk dan pengujian prototipe, harness jadi dengan panjang kabel yang dapat disesuaikan dan susunan pin tetap membantu insinyur R&D membangun platform uji secara cepat serta mempersingkat periode debug.

P1: Sisi mana yang memiliki kemampuan tahan air IP65–IP67? Apakah konektor A2002-2×5P tahan air?
J1: Hanya konektor laki-laki M18 yang mencapai peringkat tahan air IP65–IP67 setelah pemasangan pada panel yang benar dan kompresi penuh pada gasket. Konektor plastik A2002-2×5P tidak tahan air. Konektor ini harus ditempatkan di dalam rumah peralatan yang kedap dan tidak boleh terkena percikan air, kelembapan, atau debu.

P2: Apakah saya dapat menyesuaikan panjang total kabel? Apakah penataan pin antara M18-10P dan A2002-2×5P dapat diatur ulang?
J2: Ya. Kami mendukung penyesuaian panjang total kabel sesuai kebutuhan. Penugasan penataan pin dan urutan warna kawat juga dapat disesuaikan berdasarkan gambar teknis Anda. Persyaratan khusus mungkin memicu ketentuan jumlah pemesanan minimal; harap konsultasikan dengan tim penjualan kami untuk informasi lebih lanjut sebelum melakukan pemesanan.

P3: Haruskah saya memilih kabel berpelindung? Dalam kondisi lingkungan apa pelindung direkomendasikan?
A3: Kabel berpelindung bersifat opsional. Struktur berpelindung sangat direkomendasikan saat mentransmisikan sinyal analog lemah atau bekerja di dekat motor, konverter frekuensi, dan sumber gangguan kuat lainnya. Versi tanpa pelindung menawarkan rasio biaya-kinerja yang lebih baik untuk sirkuit sinyal digital biasa dan sirkuit daya bantu berarus kecil.

Q4: Apa perbedaan antara selubung PVC dan selubung PUR, serta bagaimana cara memilih yang tepat?
A4: Selubung PVC cocok untuk pemasangan kabel statis dalam ruangan dengan rasio biaya-kinerja yang baik. Selubung PUR memiliki ketahanan minyak, ketahanan suhu rendah, ketahanan aus, serta ketahanan terhadap kelelahan lentur yang sangat baik, sehingga cocok untuk aplikasi kabel yang terpapar minyak, suhu rendah, atau sering dipindah-pindah. Kisaran suhu operasi: PVC: −20℃ hingga +80℃; PUR: −40℃ hingga +85℃.

Q5: Berapa kapasitas arus maksimum tiap inti kawat? Apakah rangkaian kabel ini dapat digunakan untuk loop daya utama berarus tinggi?
A5: Setiap inti kabel mendukung arus maksimum 3 A. Kabel ini dirancang untuk transmisi sinyal multi-saluran dan daya bantu berarus kecil, tidak cocok untuk sirkuit suplai daya utama berarus tinggi.

Q6: Sinyal tidak stabil atau terputus-putus setelah perakitan; poin krusial apa saja yang harus saya periksa?
A6: Mohon periksa hal-hal berikut: pastikan konektor pasangan M18 telah dikencangkan sepenuhnya dan terkunci; verifikasi konektor A2002-2×5P telah dimasukkan sepenuhnya dan pengait penguncinya terpasang dengan benar; inspeksi terminal untuk memastikan tidak ada pelonggaran hasil crimping atau penarikan parsial; periksa selubung kabel apakah tergores atau mengalami kerusakan mekanis. Ganti kabel jika terjadi kerusakan permanen.

Q7: Apakah produk ini mencakup konektor betina M18 pasangan dan soket PCB A2002 yang sesuai?
A7: Hanya kabel konversi jadi ini yang disediakan. Konektor betina M18 pasangan dan soket PCB A2002 untuk pemasangan di papan sirkuit tidak termasuk dalam paket. Pelanggan harus membeli aksesori pendukung sesuai desain proyek.

Q8: Apakah pemesanan sampel dalam jumlah kecil didukung? Apakah ada batas jumlah pemesanan minimum (MOQ) untuk spesifikasi khusus?
A8: Sampel dengan spesifikasi standar tersedia. Untuk panjang kabel yang disesuaikan, penataan ulang pemetaan pin, ukuran kawat khusus, dan persyaratan bahan khusus, mungkin berlaku kuantitas pemesanan minimum; silakan hubungi departemen penjualan.

Q9: Apakah perbedaan panjang kabel akan memengaruhi kualitas transmisi sinyal?
A9: Dalam rentang panjang yang wajar, struktur kabel yang tepat menjamin kinerja sinyal yang stabil. Jika Anda memerlukan kabel ekstra panjang, harap berdiskusi terlebih dahulu dengan tim teknis kami untuk mengevaluasi integritas sinyal.

Q10: Apakah bahan bebas halogen dapat disediakan untuk proyek yang ditujukan untuk ekspor?
A10: Ya, pilihan bahan baku bebas halogen dapat disediakan atas permintaan guna memenuhi standar pengadaan perlindungan lingkungan internasional untuk ekspor peralatan ke luar negeri.

Terima kasih telah membaca dokumen produk M18 Male-10-Pin ke A2002-2×5P Wire Harness, Panjang Kabel yang Dapat Disesuaikan. Perusahaan kami mengkhususkan diri dalam penelitian dan pengembangan (R&D), desain, serta pembuatan harness konektor bulat seri-M tahan air, kabel transisi pemasangan panel, harness kabel konversi dengan rumah plastik, kabel internal peralatan industri, dan berbagai solusi harness kabel khusus non-standar. Produk kami banyak dipasok untuk peralatan bantu energi baru, otomasi industri, pemantauan cerdas, peralatan mekanis, serta industri instrumen uji.

Kami menyediakan rakitan kabel standar siap pakai serta layanan kustom lengkap, termasuk penyesuaian total panjang kabel, penataan ulang pemetaan pin, pilihan terlindung / tidak terlindung, bahan selubung PVC / PUR / bebas halogen, penyesuaian urutan warna kawat, serta modifikasi ukuran kawat (wire gauge).

Jika Anda memerlukan konsultasi teknis untuk konfirmasi parameter, pengembangan kabel khusus (custom harness), pemesanan sampel uji coba, penawaran harga produk dalam jumlah besar, atau pengembangan solusi interkoneksi berbasis proyek, silakan hubungi tim dukungan penjualan dan teknis kami.

Portofolio produk lengkap kami mencakup kabel koneksi berbentuk bulat tipe M12/M18, rangkaian kabel dengan konektor tipe aviation plug, kabel konversi antar-antarmuka, kabel pembagi multi-cabang, serta segala jenis kabel khusus (non-standar). Kami mendukung uji coba sampel dalam jumlah kecil, pengiriman produksi massal, dan pengembangan khusus berbasis proyek.

Silakan kirimkan permintaan Anda yang memuat model produk, panjang total kabel yang dibutuhkan, kebutuhan pemetaan pin (pin-mapping), definisi warna kabel khusus, jumlah pesanan, lingkungan aplikasi, serta spesifikasi teknis khusus lainnya. Tim penjualan dan teknis profesional kami akan segera membalas dan memberikan saran teknis yang tepat serta penawaran komersial resmi.
