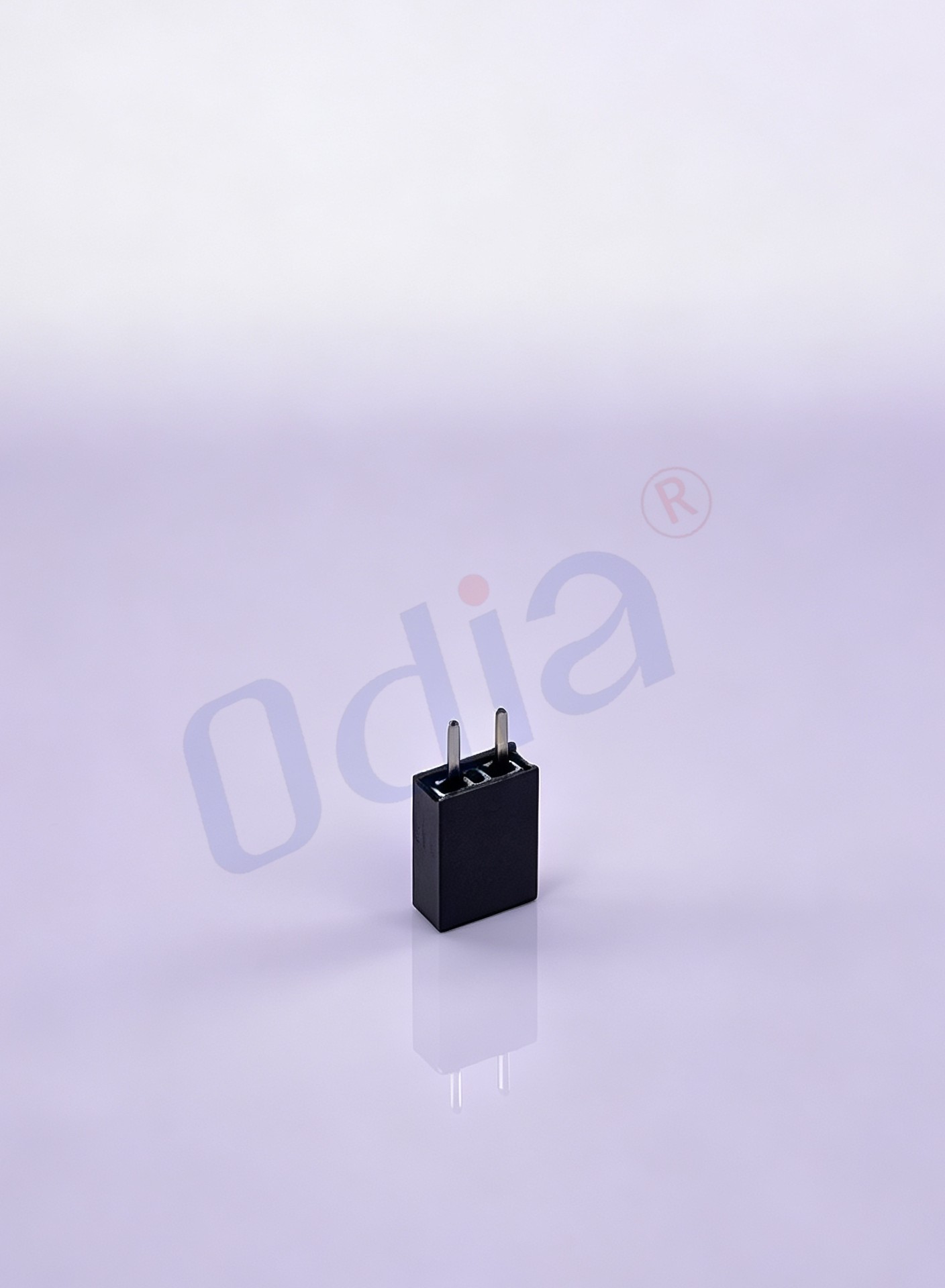

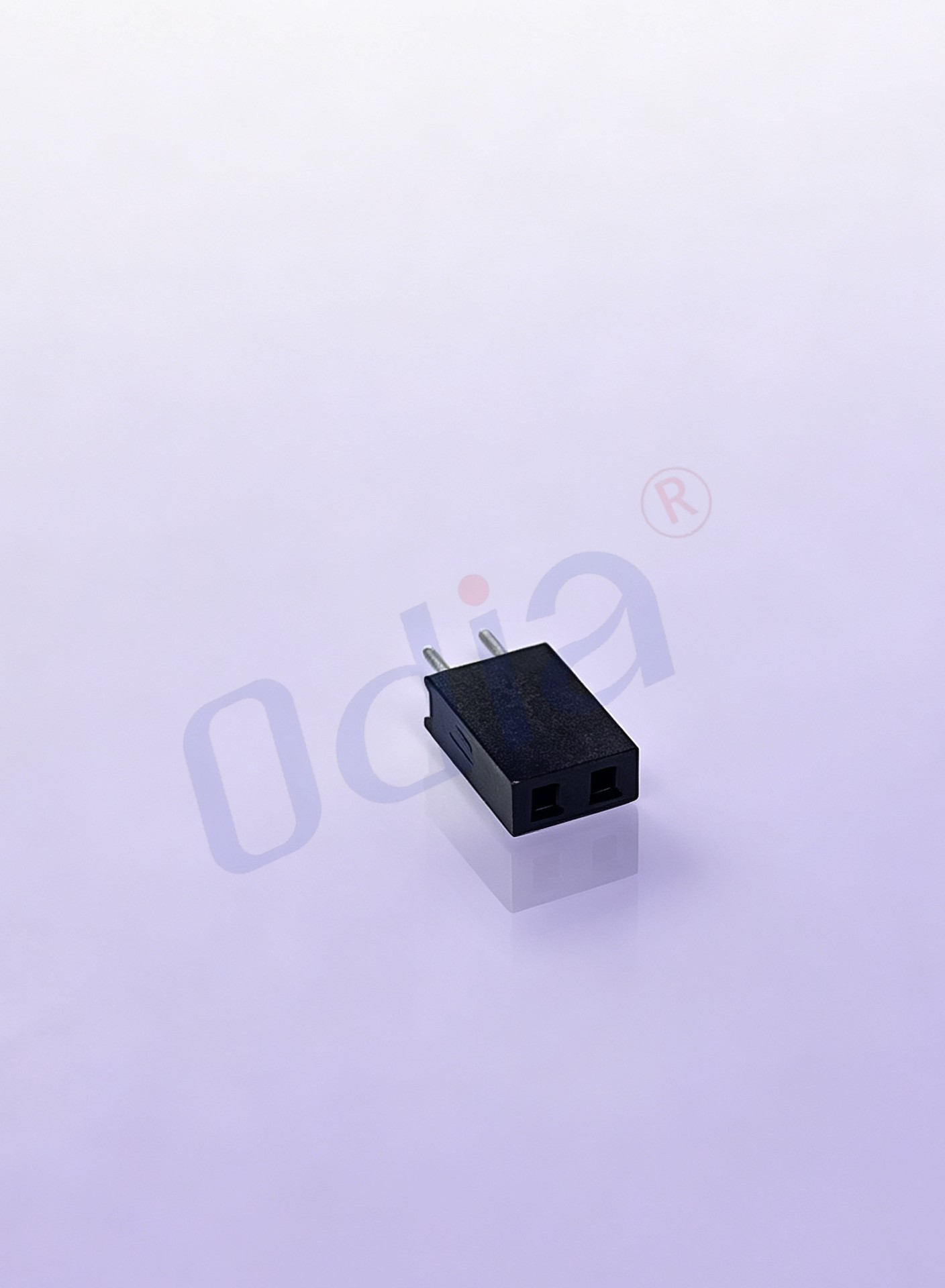

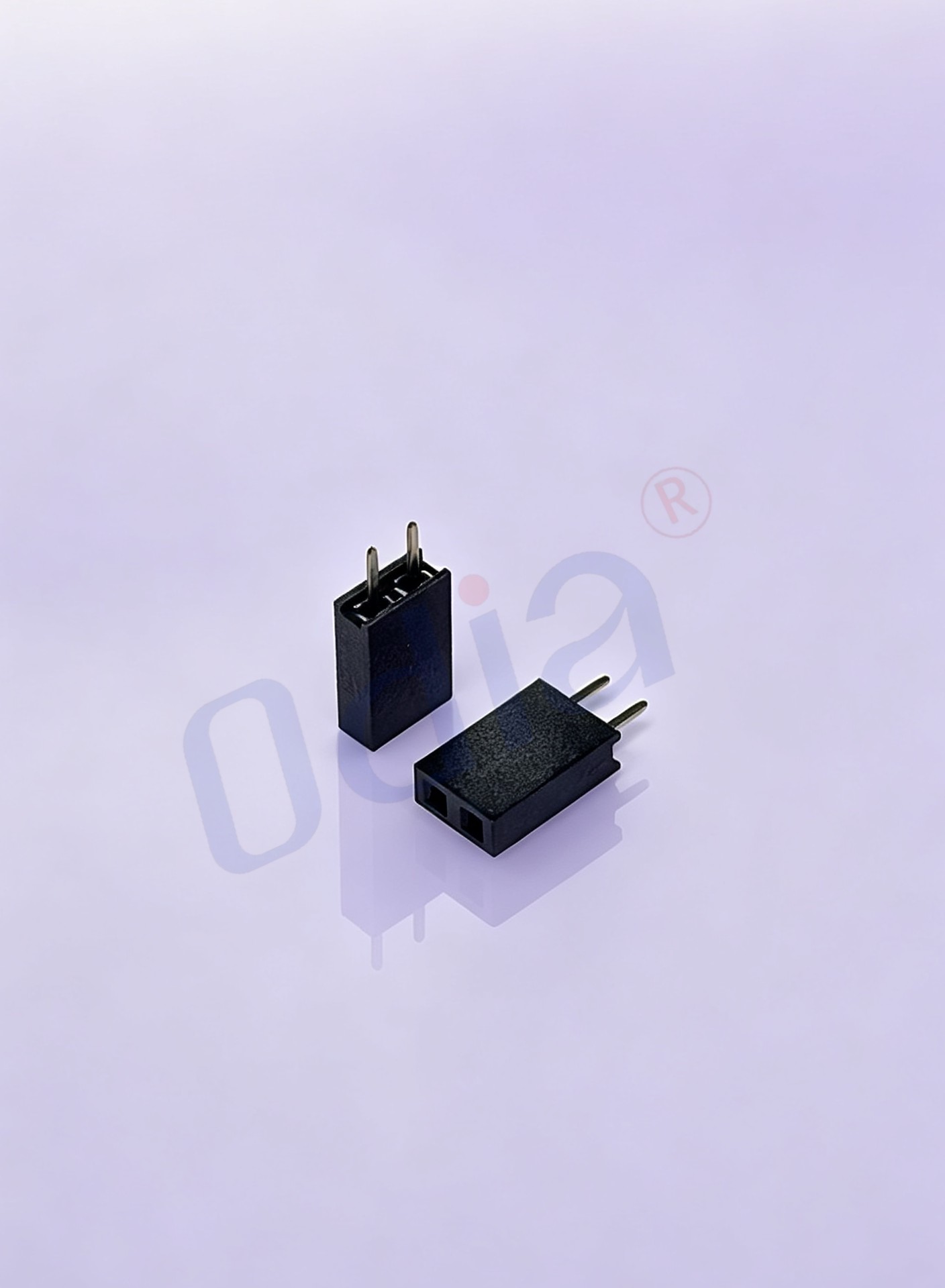

2,54×8,5 mm Konektor Induk Perempuan Kotak Satu Baris 1×2P Lubang Tembus Langsung, Tipe DIP Langsung, Ketebalan PCB = 3,2 mm, Rumah PA6T, Pelapisan Emas/Timah di Atas Lapisan Dasar Nikel 50 μ"
Konektor header betina persegi lubang lurus, 2,54×8,5 mm, satu baris, 1×2P, tipe DIP lurus, panjang ekor PC = 3,2 mm, lapisan emas atau timah di atas nikel 50 μ" , bahan PA6T. Konektor header betina berukuran mini satu baris ini menggunakan desain DIP lubang tembus vertikal lurus. Panjang ekor PC 3,2 mm secara sempurna sesuai dengan ketebalan PCB standar guna membentuk sambungan solder yang kokoh selama proses solder gelombang serta mengurangi risiko solder dingin dan kekurangan solder. Badan isolatornya dibentuk melalui cetak injeksi dari plastik teknik PA6T berkualitas tinggi tahan suhu, menawarkan ketahanan panas unggul, ketangguhan mekanis luar biasa, serta stabilitas kinerja dimensi yang andal. Komponen ini mampu menahan suhu tinggi selama proses solder gelombang tanpa mengalami deformasi dan mempertahankan jarak pin presisi 2,54×8,5 mm. Terminalnya dilapisi lapisan dasar nikel setebal lebih dari 50 μ", sedangkan pelanggan dapat memilih lapisan permukaan berupa emas atau timah. Lapisan dasar nikel mencegah difusi tembaga dan meningkatkan ketahanan korosi. Lapisan emas menjaga resistansi kontak rendah yang stabil guna transmisi sinyal berkeandalan tinggi, sementara lapisan timah memberikan solusi hemat biaya untuk aplikasi elektronik konvensional. Dengan ukuran kompak, tata letak pin akurat, proses pemasangan lancar, serta ketahanan andal terhadap guncangan dan getaran, konektor header betina PCB ini memiliki masa pakai penyambungan (plug-in) yang panjang. Produk ini banyak digunakan pada modul kontrol kecil, unit sensor, perangkat elektronik rumah pintar, serta peralatan uji portabel; sekaligus menyediakan interkoneksi andal antar-papan (board-to-board) maupun papan-ke-kabel (board-to-cable) dalam proyek elektronik berukuran ringkas.
DESKRIPSI
Header betina lubang tembus lurus kami adalah konektor interkoneksi PCB presisi tinggi, tahan lama, dan hemat biaya yang dirancang secara profesional untuk koneksi sirkuit elektronik dan transmisi sinyal. Mengadopsi teknologi pemasangan lubang tembus lurus standar, header betina ini menawarkan pemasangan sederhana, struktur mekanis stabil, serta konduktivitas listrik yang sangat baik, sehingga cocok sempurna dengan berbagai header pin jantan guna mewujudkan koneksi antar-papan dan kabel-ke-papan yang andal. Diproduksi secara ketat sesuai standar industri elektronik internasional, produk ini menjalani inspeksi kualitas multi-proses guna memastikan kinerja konsisten, kompatibilitas kuat, dan masa pakai panjang. Produk ini merupakan salah satu konektor dasar paling serbaguna dan esensial, yang secara luas digunakan dalam elektronik konsumen, pengendali industri, elektronik otomotif, perangkat cerdas, serta peralatan komunikasi—memenuhi kebutuhan koneksi beragam produk elektronik utama di pasar global.
Spesifikasi dan Parameter
Rangkaian header female lubang lurus kami mendukung spesifikasi yang dapat disesuaikan untuk menyesuaikan berbagai kebutuhan desain PCB, dengan parameter inti yang distandarisasi dan standar produksi yang ketat guna memastikan kompatibilitas universal serta kinerja yang stabil. Semua indikator teknis mematuhi RoHS dan standar keselamatan elektronik internasional, mendukung produksi standar dalam jumlah besar serta penyesuaian personalisasi.
Parameter Struktural Dasar
| Item | Spesifikasi |
| Nama Produk | Header perempuan persegi langsung melalui-lubang, 2,54×8,5 mm baris tunggal 1×2P, jenis DIP langsung, PC=3,2 mm, pelapisan emas atau timah di atas nikel 50 μ", bahan PA6T |
| Nomor Bagian | 147000012 |
| Jarak Antarpin (Pitch) | 2,54 mm; (berbagai jarak pitch alternatif tersedia, seperti 1,27 mm, 2,0 mm, 3,96 mm, 5,08 mm, dan 7,62 mm). Mencakup sebagian besar skenario koneksi elektronik sipil dan industri. |
| Tinggi Insulator | 8,5 mm; (ukuran alternatif yang tersedia meliputi 4,3 mm, 4,6 mm, 7,0 mm, dan 8,0 mm. Ukuran khusus non-standar juga dapat diterima). |
| Jumlah Baris | Berbaris tunggal; (berbaris ganda dan berbaris tiga dapat dikustomisasi). |
| Jumlah kontak | 1×2P; tata letak lain tersedia sebagai pilihan, yaitu 1×50P, 2×50P, 3×50P, serta penyesuaian jumlah pin khusus dapat diterima. |
| Gaya Ekor dan Pemasangan | jenis sudut kanan celup, jenis SMT lurus, dan jenis celup lurus dapat disesuaikan. |
| Tinggi keseluruhan | 11,7 mm |
| Tinggi Insulator | 8,5 mm |
| Tinggi Bagian PC | 3,2 mm |
| Pemasangan kontak | Emas atau timah di atas Ni 50μ" |
| Bahan | PA6T |
| Rating saat ini | 3,0 AMP |
| Resistensi kontak | maks. 30 mΩ |
| Resistansi isolasi | minimal 1000 mΩ, yang secara efektif mencegah kebocoran arus dan gangguan sinyal. |
| Tahan Tegangan | 600 V AC/menit, memastikan operasi sirkuit yang aman dan stabil. Kinerja listrik stabil dalam rentang suhu lebar, tanpa koneksi semu atau redaman sinyal. |
| Siklus penyambungan | Lebih dari 1.000 kali penyambungan dan pencabutan tanpa kontak longgar atau penurunan kinerja, memastikan stabilitas penggunaan berulang jangka panjang. |
| Rentang suhu operasi | –40 °C hingga +85 °C, mampu beradaptasi dengan lingkungan kerja suhu ekstrem rendah dan tinggi. |
| Suhu penyimpanan | -45 °C hingga +85 °C, memudahkan penyimpanan dan pengangkutan jangka panjang. |
| Tahan getaran dan tahan benturan | Lulus uji getaran dan benturan profesional untuk produk elektronik, cocok untuk skenario kerja peralatan bergerak dan rentan getaran. |
| Suhu penyolderan | Kompatibel dengan proses solder gelombang bersuhu tinggi 250℃ selama 5 detik, tanpa meleleh atau rusak pada insulator. |
Konfigurasi Bahan
Rumah isolasi terbuat dari termoplastik bermutu tinggi PA6T bahan, memiliki ketahanan suhu tinggi, tahan api, anti-penuaan, dan stabilitas insulasi. Bahan ini mampu menahan proses solder suhu tinggi dalam jangka panjang serta lingkungan kerja kompleks tanpa mengalami deformasi atau retak. Pin konduktif terbuat dari perunggu fosfor berkualitas tinggi atau kuningan dengan konduktivitas listrik tinggi, dilanjutkan dengan pelapisan permukaan timah presisi guna meningkatkan ketahanan terhadap oksidasi, korosi, dan konduktivitas listrik. Formula bahan secara ketat tidak mengandung zat berbahaya, sepenuhnya sesuai dengan arahan perlindungan lingkungan RoHS.
Fitur Produk & Keunggulan Inti
Dibandingkan dengan jenis konektor PCB lainnya, header betina lubang tembus lurus kami menawarkan keunggulan komprehensif luar biasa dalam desain struktural, stabilitas kinerja, kemudahan pemasangan, serta nilai biaya–kinerja, sehingga secara efektif dapat mengoptimalkan desain produk pelanggan, menekan biaya perakitan, dan meningkatkan keandalan produk.
Desain Lubang Tembus Lurus Standar untuk Pemasangan yang Mudah
Mengadopsi struktur pemasangan vertikal dengan lubang tembus lurus, produk ini memiliki tampilan yang sederhana dan teratur, tanpa struktur lentur rumit, serta ukuran yang sangat distandarisasi. Produk ini mendukung penyolderan gelombang otomatis dan penyolderan manual jenis plug-in, sehingga efisiensi perakitan tinggi dan tingkat kesalahan pemasangan rendah. Metode plug-in lurus membuat tegangan vertikal pada konektor menjadi seragam setelah pemasangan, secara efektif menghindari masalah pembengkokan pin dan sambungan solder yang longgar akibat tegangan tidak merata selama penggunaan, sehingga meningkatkan kekuatan perakitan papan PCB secara signifikan.
Kinerja Koneksi Listrik Ultra-Stabil
Pin konduktif yang dibuat dengan presisi tinggi menggunakan desain struktural pegas, sehingga mampu membentuk kontak yang rapat dan elastis dengan header laki-laki. Permukaan pin yang dilapisi timah secara efektif mencegah oksidasi dan perkaratan, menghindari kontak buruk, redaman sinyal, serta terputusnya arus akibat penggunaan jangka panjang. Resistansi kontak ultra-rendah menjamin transmisi sinyal daya dan sinyal data tanpa kehilangan, menjaga operasi sirkuit tetap stabil dalam jangka waktu lama. Kinerja insulasi yang sangat baik dari rumah PBT benar-benar memisahkan pin-pin bersebelahan, menghilangkan risiko korsleting dan crosstalk serta meningkatkan kemampuan anti-interferensi sirkuit.
Daya Tahan Tinggi & Kemampuan Adaptasi Lingkungan yang Kuat
Bahan isolasi PBT berkekuatan tinggi memiliki kemampuan tahan api, anti-penuaan, dan anti-deformasi yang sangat baik, sehingga mampu menahan erosi debu, kelembapan, serta zat kimia ringan di lingkungan kerja. Pin logam memiliki ketangguhan tinggi, tidak mudah patah atau mengalami deformasi selama proses pencolokan dan pencabutan berulang. Rentang adaptasi suhu yang luas memungkinkan produk beroperasi secara stabil di lingkungan ekstrem seperti suhu tinggi, suhu rendah, dan kelembapan tinggi, cocok untuk peralatan elektronik dalam ruangan maupun luar ruangan. Setelah menjalani pengujian penuaan ketat dan pengujian ketahanan, kinerja produk tetap stabil selama masa pakai yang panjang.
Kompatibilitas Universal & Kustomisasi Beragam
Jarak pitch standar 1,27 mm dan 2,54 mm sepenuhnya sesuai dengan spesifikasi header laki-laki utama global, dengan kompatibilitas universal tanpa hambatan pencocokan. Berbagai jumlah pin, struktur baris tunggal/ganda, serta pilihan panjang pin dapat memenuhi kebutuhan desain personal untuk berbagai papan PCB dan peralatan elektronik. Produk standar tersedia dalam stok yang cukup untuk mendukung pengiriman cepat, sedangkan produk khusus mendukung pembuatan prototipe cepat dan produksi massal, sehingga menyeimbangkan fleksibilitas dan personalisasi.
Efektif Biaya & Ramah Lingkungan
Mengadopsi proses produksi presisi otomatis, produk ini memiliki kualitas stabil dan tingkat cacat rendah, sehingga mengurangi biaya perawatan purna-jual bagi pelanggan. Desain modular standar menyederhanakan proses desain sirkuit dan perakitan pelanggan, meningkatkan efisiensi produksi serta menekan total biaya produksi. Seluruh bahan memenuhi standar perlindungan lingkungan RoHS, tidak beracun dan bebas polusi, memenuhi persyaratan sertifikasi lingkungan untuk produk elektronik global, serta mendukung sertifikasi produk ramah lingkungan pelanggan.
Aplikasi skenario yang luas
Dengan kinerja stabil, kompatibilitas kuat, dan rasio kinerja-harga tinggi, konektor header female lubang tembus lurus kami banyak digunakan di berbagai peralatan elektronik dan sistem sirkuit, mencakup bidang peralatan sipil, industri, komersial, dan cerdas, serta merupakan komponen penghubung inti yang tak tergantikan dalam interkoneksi sirkuit elektronik.
Produk elektronik konsumen
Produk ini banyak digunakan dalam peralatan elektronik konsumen sehari-hari, seperti peralatan rumah pintar, komputer tablet, notebook, peralatan periferal seluler, peralatan audio dan video, serta perangkat pintar yang dapat dikenakan. Produk ini digunakan untuk koneksi papan PCB internal, koneksi modul plug-in, dan docking kabel sinyal, sehingga mewujudkan pasokan daya dan transmisi sinyal yang stabil pada produk elektronik konsumen serta menjamin operasi harian peralatan secara stabil.
Peralatan Kontrol & Otomasi Industri
Cocok untuk motherboard kontrol industri, pengendali PLC, modul sensor, modul komunikasi industri, sirkuit peralatan otomatisasi, serta peralatan instrumen. Dalam lingkungan industri yang kompleks—seperti yang mengalami getaran, kelembaban, dan perubahan suhu—produk ini mempertahankan kinerja koneksi yang stabil, memastikan transmisi sinyal dan data kontrol industri secara akurat, serta menjamin kelancaran operasi jalur produksi otomatisasi industri.
Peralatan Komunikasi & Jaringan
Diterapkan pada router, switch, modul pendukung stasiun pangkalan komunikasi, peralatan terminal jaringan, dan modul transmisi sinyal. Kerugian sinyal yang rendah serta kinerja anti-gangguan yang kuat menjamin transmisi data jaringan dan sinyal komunikasi secara stabil, mengurangi penundaan sinyal dan kehilangan paket, serta meningkatkan stabilitas operasional peralatan komunikasi.
Sistem Elektronik Otomotif & Energi Baru
Cocok untuk modul elektronik di dalam kendaraan, panel kontrol kendaraan energi baru, sistem manajemen baterai, serta peralatan sensor kendaraan. Dengan ketahanan suhu lebar, ketahanan getaran, dan stabilitas tinggi, komponen ini mampu beradaptasi terhadap lingkungan kerja otomotif yang kompleks dan berubah-ubah, sehingga menjamin operasi sistem elektronik kendaraan yang aman dan stabil.
Peralatan Elektronik Medis & Presisi
Digunakan dalam peralatan pengujian medis, instrumen presisi, modul elektronik eksperimental, dan peralatan medis cerdas. Produk ini memiliki presisi tinggi, tingkat kegagalan rendah, serta bahan yang ramah lingkungan dan aman, sehingga memenuhi persyaratan keandalan tinggi dan keamanan tinggi untuk peralatan elektronik medis presisi.
Perangkat IoT Cerdas & Tertanam
Digunakan secara luas dalam node sensor IoT, papan pengembangan tertanam, modul mikrokomputer tunggal, dan peralatan pemantauan cerdas. Kemampuan penyesuaian spesifikasi yang fleksibel serta kinerja koneksi yang stabil memenuhi berbagai kebutuhan koneksi perangkat cerdas tertanam berukuran kecil, presisi tinggi, dan multi-modul.
Tanya Jawab
P1: Apa metode pemasangan konektor betina ini? Apakah cocok untuk penyolderan otomatis?
A: Produk ini menggunakan metode pemasangan lubang lurus standar, dengan pemasangan vertikal. Produk ini sepenuhnya kompatibel dengan proses penyolderan gelombang otomatis, penyolderan reflow, dan penyolderan manual, sehingga memiliki efisiensi penyolderan tinggi serta hasil produksi yang tinggi; cocok untuk produksi otomatis skala besar maupun perakitan manual dalam jumlah kecil.
P2: Spesifikasi pitch apa saja yang tersedia? Apakah produk ini kompatibel dengan header laki-laki merek utama?
A: Kami menyediakan opsi pitch standar utama yaitu 1,27 mm dan 2,54 mm, mencakup spesifikasi pitch yang paling umum digunakan di industri elektronik. Semua produk diproduksi secara ketat sesuai standar internasional, sehingga 100% kompatibel dengan header laki-laki merek utama global tanpa masalah ketidaksesuaian ukuran atau kontak buruk.
P3: Apakah produk ini mendukung operasi pada suhu tinggi dan lingkungan keras?
A: Ya. Produk ini menggunakan bahan isolasi PBT tahan suhu tinggi serta pin logam berkekuatan tinggi, dengan rentang suhu kerja antara −40 °C hingga + 85℃. Produk ini memiliki ketahanan yang sangat baik terhadap kelembapan, debu, getaran, serta performa anti-penuaan, sehingga mampu beroperasi secara stabil dalam waktu lama di lingkungan keras seperti industri dan otomotif.
P4: Apakah Anda dapat menyediakan spesifikasi jumlah pin, panjang pin, dan warna yang disesuaikan?
J: Kami mendukung kustomisasi penuh. Kami dapat menyesuaikan konfigurasi satu baris/dua baris, jumlah pin mulai dari 2P hingga 80P secara bebas, panjang pin yang berbeda, serta warna insulator sesuai dengan gambar desain PCB pelanggan dan kebutuhan penggunaan aktual. Kami menyediakan layanan prototyping cepat dan produksi massal guna memenuhi beragam kebutuhan desain.
P5: Apakah produk memenuhi standar perlindungan lingkungan dan keselamatan?
A: Semua header female lubang lurus kami sepenuhnya mematuhi arahan perlindungan lingkungan RoHS dan standar keamanan elektronik internasional. Tidak ada zat berbahaya yang ditambahkan dalam proses produksi, dan setiap batch produk telah lulus pengujian kualitas profesional serta sertifikasi, sehingga memenuhi persyaratan sertifikasi ekspor untuk pasar global seperti Eropa, Amerika, Asia Tenggara, dan wilayah lainnya.
Q6: Berapa masa pakai produk ini?
A: Produk ini telah lulus uji ketahanan profesional terhadap penyambungan dan pencabutan berulang, dengan jumlah maksimal penyambungan dan pencabutan stabil lebih dari 1000 kali. Dalam kondisi kerja dan penggunaan normal, kinerja listrik dan mekanis tetap stabil dalam jangka waktu lama, tingkat kegagalan rendah, serta masa pakai panjang, sehingga secara efektif mengurangi biaya perawatan dan penggantian peralatan.
