USB2.0 Ban go Ceangal Ban 10-Pin Ciorclach Aerchóras, fad an tsíneáin inbhuanaithe

Nóta Tábhachtach: Is féidir an t-éifeacht uisce-agus-pulcaí (IP) a bhaint as an nasc aerach chiorclúil 10-pin ach amháin faoi shuiteáil cheart ar an mbord, agus nuair a thagann an cnapa a bheith críochnaithe go cruaidh agus an o-ring a bheith brúite go héifeachtach. Níl an ceann ban-USB2.0 Type-A ina nasc uisce-agus-pulcaí, agus caithfear é a chur isteach sa chóras gearrthine nó sa chabán smachta sealadach; ní féidir é a úsáid go díreach amuigh faoi bhaisteach, pulcaí nó scuabadh le haghaidh. Tacaíonn an sreang athshocraithe seo le cumarsáid sonraí USB2.0 agus le trasnú fórsa íseal, ach ní féidir é a úsáid don phríomhchiorcuit fórsa ard. D’fhéadfadh fad saincheaptha, scroillithe agus léirithe speisialta na sreanganna a bheith faoi réir riachtanais an íslíne ordú. Déan cinnte an léiriú pin-out, an fhad sreang agus an t-ábhar clúdaigh roimh ordú a chur. Soláthraíonn an nasc aerach le crua-tiú ghléasaithe torthúil i dtreo seachrán agus tiú gan scaoileadh do shuiteálacha ar bhord an t-éideach.

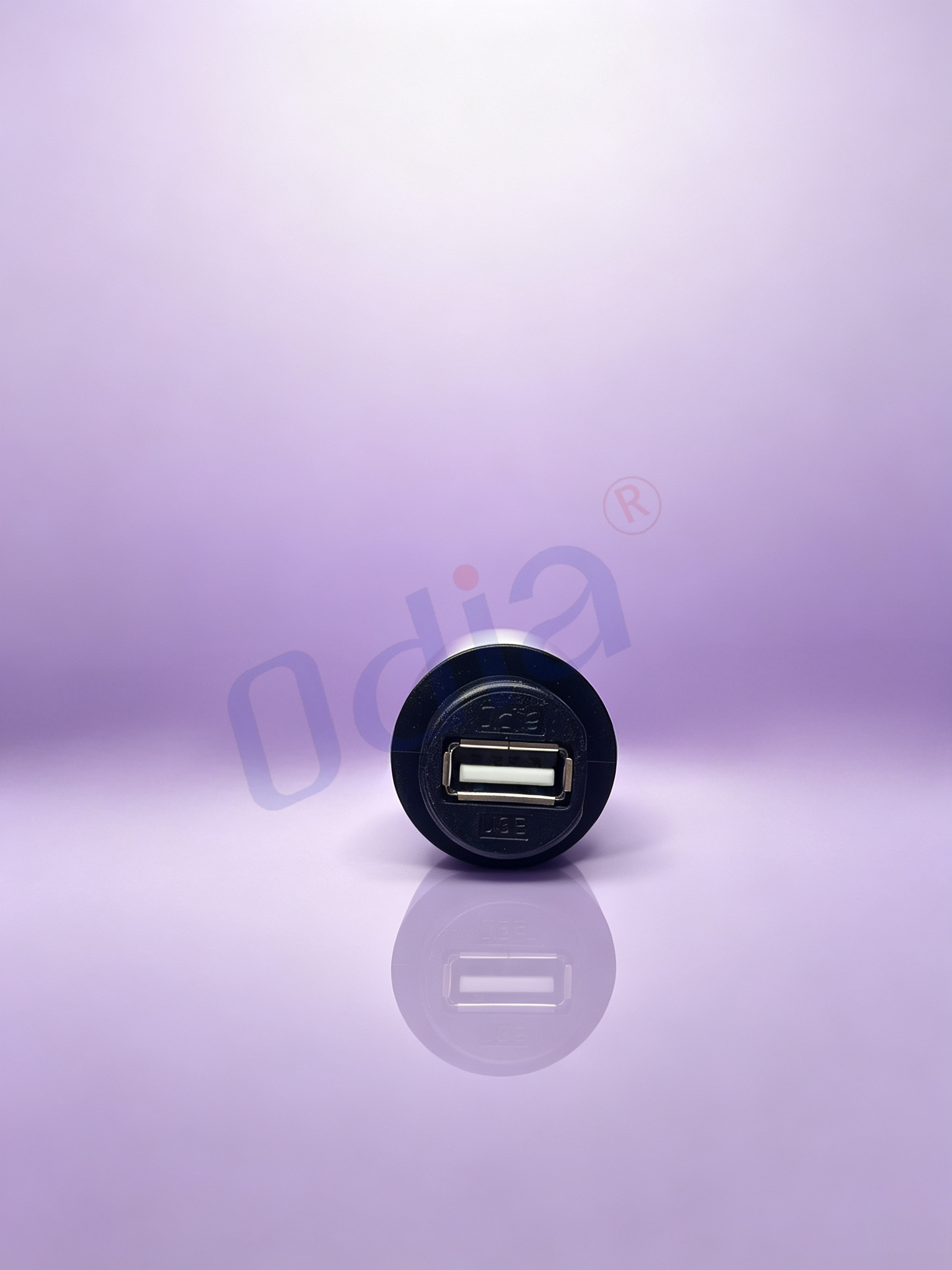

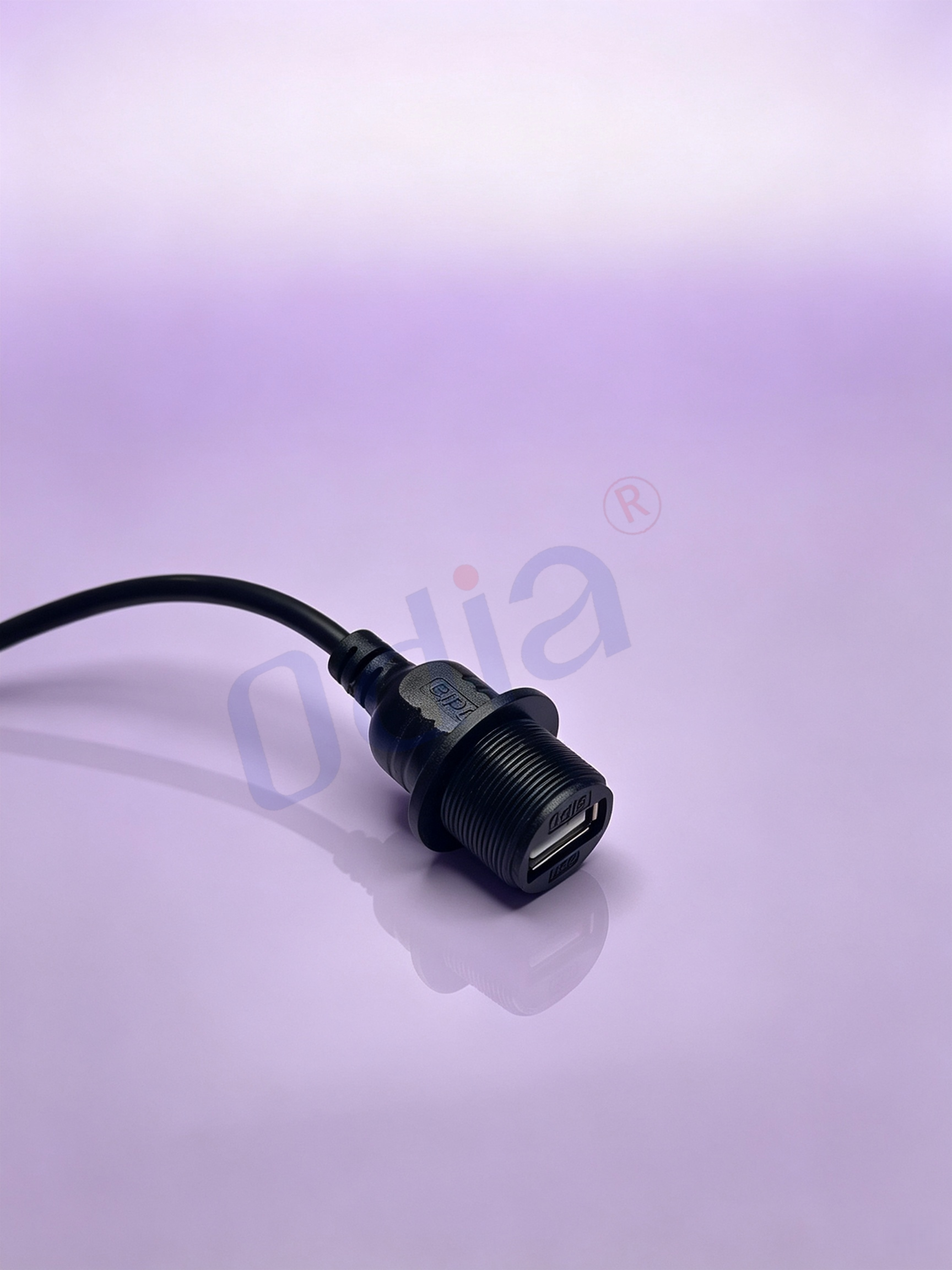

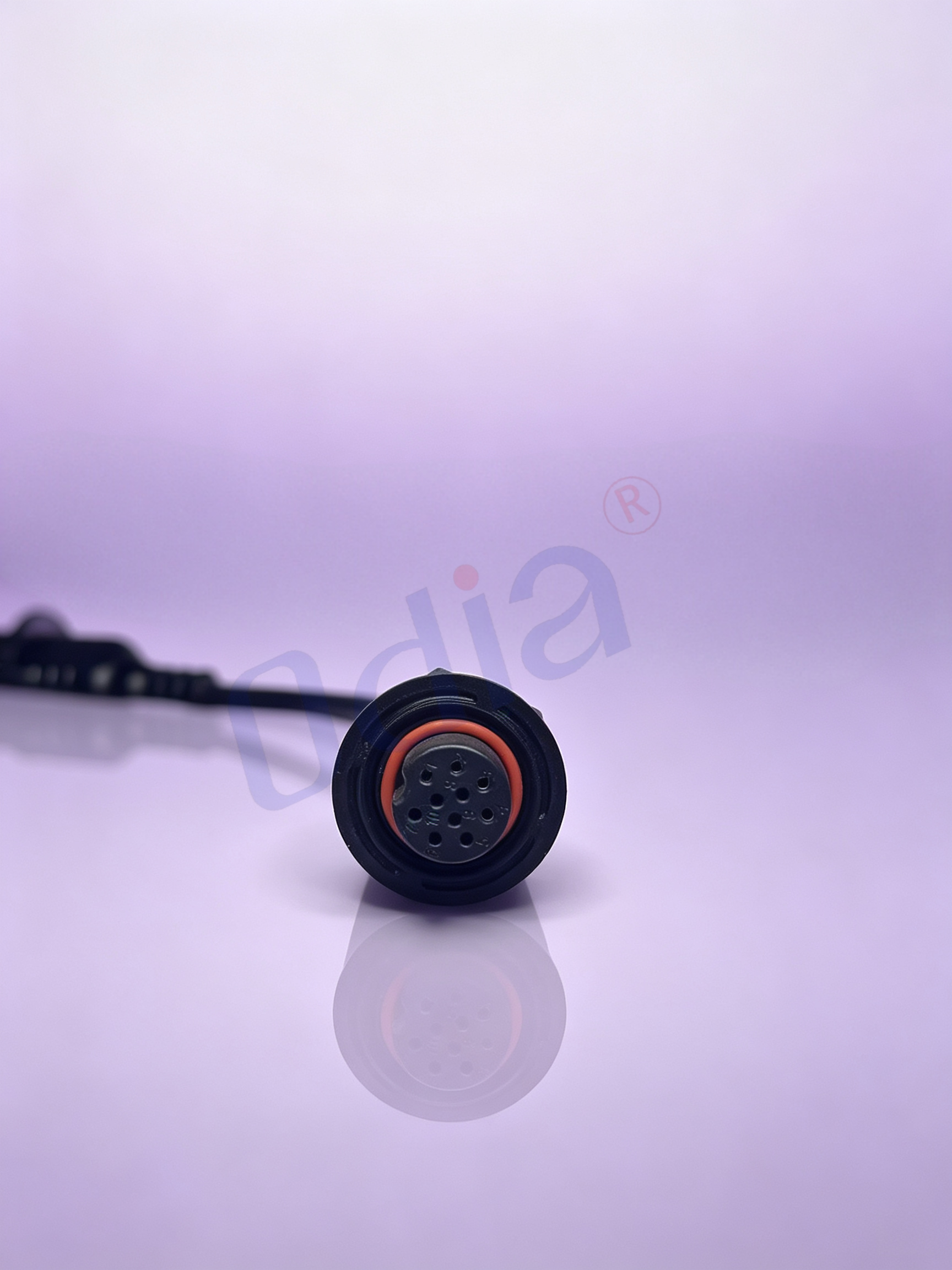

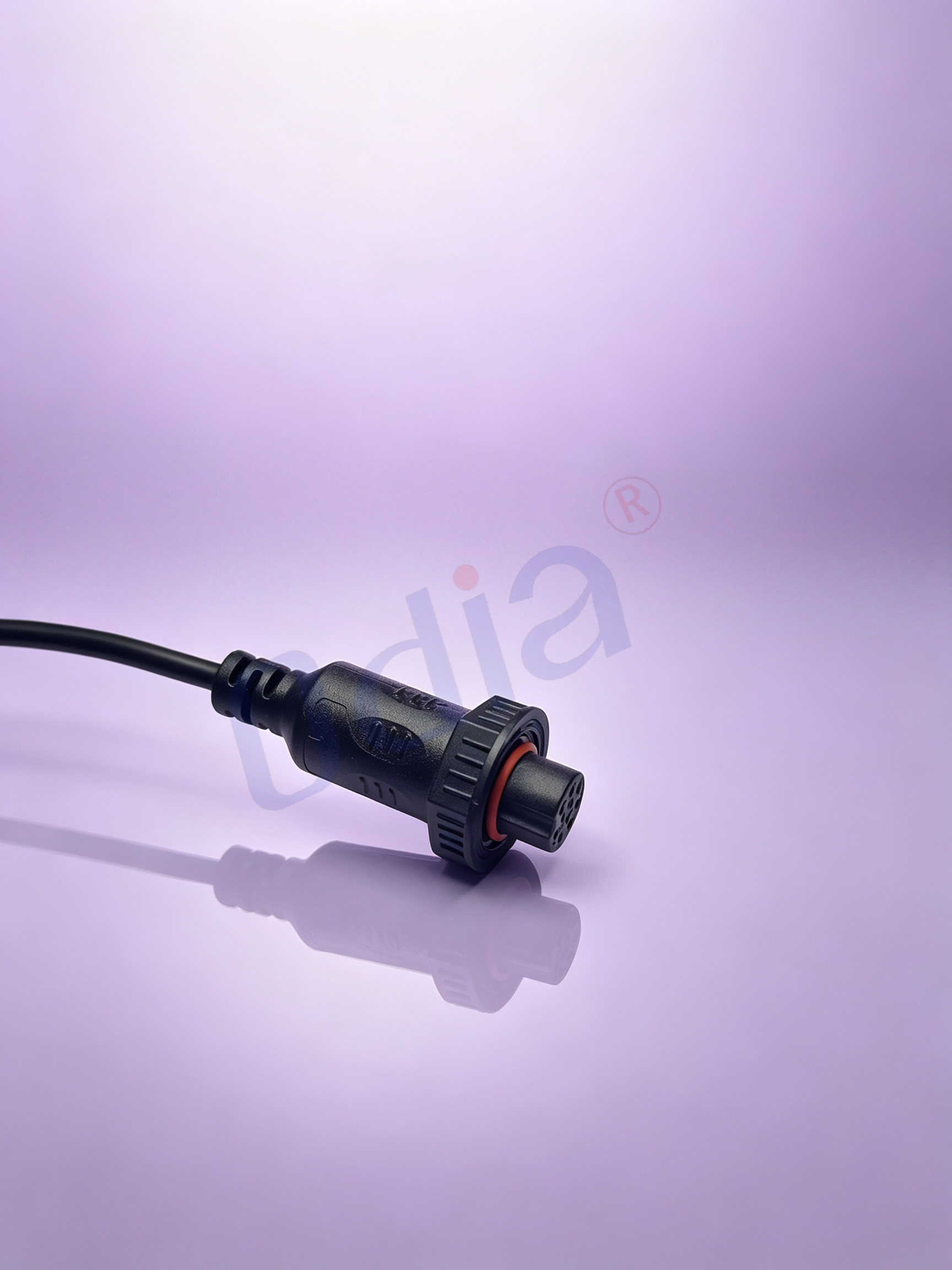

Tá an t-éadach seo, a bhfuil a chumraíocht saincheaptha, ceangailte le haghaidh USB2.0 Type-A banphointe ar aon taobh agus le haghaidh 10-phointe ciorclúil aerach banphointe ar an taobh eile. Is féidir fhad an éadaigh a shaincheapadh de réir struchtúr an tsoláthair, do chur i láthair ar an mbord agus an spás suiteála istigh. Is é seo réiteach idirnascanna saincheaptha a thiontúann comhfhreagrú USB coitianta go dtí comhfhreagrú ciorclúil aerach sealaithe, agus úsáidtear é go forleathan i gcomhlachtaí rialú tionsclaíochta, i ngnéithe monatóireachta amuigh, i bpróifílí tástála speisialta, i gcórais cistín intleachtúla agus i gcomhlachtaí meicniúil-leictreonacha saincheaptha éagsúla.

I dtionscaintí go leor tionscnamh i ndealbha eochair agus uirlisí speisialta, sula mbíonn súil ag na dearthóirí le feidhm USB caighdeánach a bheith ar fáil ar phainéal na huirlise, agus ní mór an painéal a dhéanamh de phlug aerphoirt sealadóireach chun na riachtanais timpeallachta a chomhlíonadh maidir le cosaint in aghaidh an thirimh agus an uisce. Gan an cábhlach tiontaithe críochnaithe seo a bhfuil réamh-mheasctha aige, ní mór do na custaiméirí socaí USB mná, cábla il-chroíne meáin, agus nasc mná 10-phinn aerphoirt a cheannach go hiomlán, agus ansin ní mór dóibh an cábla a ghearradh, a shliabhraíocht, a leathnú, a chur le chéile, a shocraíocht agus a thástáil ar a chomhthéacs féin. Tugann an próiseas láimhe sa réimse go leor riosca intuigthe leis. Tá an calaíocht leathnaithe láimhe faoi thionchar scileanna an oibrí; d’fhéadfadh nascanna fuar, nascanna mícheart, agus mearbhall ar mhapa na gcabhlach a tharla. Tá conspóidí a dhéantar féin gan aon chaighdeán cothrom, agus tá an t-éagothach stres a thagann ón n-áit a chuirtear isteach acu neamhshlán, agus is éasca go mbristeoidh siad faoi chúinsí crochta. Ina theannta sin, cuireann an próiseas láimhe go leor uaireanta saor in aisce, rud nach bhfuil oiriúnach do thionscnamh uirlisí ar mhórcháilí. Réiteoidh an cábhlach tiontaithe críochnaithe atá réamh-mheascadh ag ár bhfoirgnimh na pointí pianach inisneacha seo go hiomlán.

Ar a dtosach, cuireann an t-athrú idirghníomhachíochta hibrideach feidhm USB i bhfeidhm le ceangal aeirchórais sealadóireach ar phainéal. Is féidir an ceangal aeirchórais 10-pin do bhean a ghlacadh go daingean ar chabáin nó ar phainéal an chórais trí bhéimeanna agus cnáip ghlacaithe. Tá sé curtha in oiriúint le seilín dearga O-ring mar ghascaid, agus é sin ag déanamh éifeacht mhaith i mbun sealadh in aghaidh an thirimh agus na huisci tar éis a insteála. Is féidir le gléasanna seachtracha ceangal le pluig fhear 10-pin aeirchórais comhoiriúnach, agus isteach sa chóras, athrófar an comhartha agus an cumhacht go port ban USB2.0 caighdeánach. Coinníonn an dearadh seo an t-idirghníomh ar an bpainéal seachtrach sealadóireach agus daingean, agus ag an am céanna, coinníonn sé rochtain éifeachtach ar shonraí luath-ghluaiseachta USB2.0 laistigh den ghléas. Réiteoidh sé go hiomlán an coinbhleacht idir gné neamh-uiscíthíochta USB traidisiúnta agus riachtanais chosaint timpeallachta an ghléisa. Soláthraíonn struchtúr ghlacaithe le béimeanna cumas iontach i mbun a shealbhaighthe agus a choinneála in aghaidh an ghlacaithe, agus is oiriúnach é don ghléas atá ag obair faoi chruinneas leagtha.

Ar a dara haird, cinntíonn an taispeántas agus an t-ullmhú leictreach iomlán sa bhfoirgnimh feidhmíocht shioncrónach na sainliosta agus na cumhachta. Críochnaítear gach ceangal, crimpáil agus taispeántas faoi phróiseas taoideanna caighdeánaithe. Fágtar gach ceangal críochnaithe trí thástáil amach an-mhór: tástáil ar fheidhmiú na comhráite USB, seiceáil ar chontuas an pin go pin ar an nascóir aeronauta, deteagailt iolchannála ar ghortuithe agus inspéacht amhairc. Tacaíonn an ceangal le trasnú luath USB2.0 suas le 480 Mbps, ag fulfilleadh riachtanais uaslódála íoslódála sonraí an ghléas coitianta agus soláthairt leictreachais íseal-ghluaiseachta USB. Faigheann na custaiméirí ceangal críochnaithe atá réidh le húsáid gan aon cheangal nó taispeántas arís, rud a gheobhann an chuairt thaoide d’fhoirgnimh an-ghairid agus a sheachnaíonn easpaíochtaí folaithe a thagann ó earráidí i mbearnaí láimhe. Laghdaíonn na ceadraí aeronauta le platanamh óir an t-áitríocht idir dhuine agus é a fheabhsaíonn an tuiscint fhadtéarmach ar an nasc.

Ar a tríú huaire, cuirtear an saincheapadh casta iolchórasach isteach chun freastal ar riachtanais éagsúla meicniúla agus leictreacha. Seachas fad iomlán a roghnóidh an t-úsáideoir don charraigeach, is féidir roghnú a dhéanamh ar charraigeach le scudoil. Tugann an struchtúr scudoil bac éifeachtach ar aistriú leictreamhagnéadach amuigh, agus is molta go mór é do tharchur sonraí USB faoi thionchar láidir gutha leictreamhagnéadach in oirthearanna tionsclaíocha. Tá dhá rogha ar fáil maidir le hábhar na cásca: PVC costas-éifeachtach do chur isteach i mbunaitheoirí istigh; tá cásca PUR ag tabhairt tairbhe iontach ón ábhar a úsáidtear i gcásanna a bhfuil gluaiseacht shonrach na gcarraigeach nó truaillithe oil ag baint leis, mar a bhíonn an cás le carraigeach a úsáidtear go minic. Tacaítear le mapáil shonrach na gceanglach istigh agus le marcáil shonrach ar lipéid na gcarraigeach, rud a chuireann tacaíocht ar aitheantas a thabhairt do thionscadal an t-áirí agus ar choinneáil agus ar úsáid ina dhiaidh sin. Glactar le orduithe samplaí beaga do phróitéatíopa agus le orduithe mórscoile do thionscadail echipméid i mbatch.

A cheathrú, sábháiltear spás ar an mbord leis an ngeallán aerach lán-chumasaigh. Úsáideann an ngeallán banpháirteach aerach an fhoirm shuiteála trí bhulláin an bhórd, agus is é aghaidh an ghealláin chomhtháite amháin atá le feiceáil amuigh den phainéal oiriúnach; tá an chuid is mó den chorp an ghealláin taobh istigh sa chabáin. Ollíonn sé an t-áisear amuigh den phainéal, agus cosnaíonn sé an ngeallán ó bheith tarraingthe agus ó bheith damáiste ag fórsaí amuigh. Laghdaíonn an struchtúr athshocraithe seo na modúil idirbhearta, ollíonn sé liosta BOM an oiriúnach, agus laghdaíonn sé pointí easpa is féidir leo tarlú mar gheall ar chonaisc iolracha.

Cúigiú, laghdaíonn sé an costas iomlán déantúsaíochta agus an riosc athchóirithe do tháirgeoirí inneall. Seasann oibríochtaí tionscnaimh na céimeanna láimhchumasaacha casta: gearradh sreang, slanú sreang, leagadh leictreach idir socaire USB agus nasc aerach, cumasc, féini-úsáid, srl. Laghdaítear an obair chumais go soiléir, agus cuireann sé deireadh le difríochtanna sa cháilíocht a chruthaíonn éagsúlacht sa scileanna oibríochta. Tá sé luachmhar a aithint go bhfuil an taobh mná USB2.0 gan aon chumas uisce-dhíghabhála agus gur chóir é a shocrú laistigh den tírseomra dúnta inneall. Ní féidir leis an nasc aerach a ráta cosaint deartha a bhaint amach ach faoi shocrú ceart ar an mbord agus faoi thiomáint an chnáip leis an gceangal silicón O-rainn briste go dtí an áit cheart.

Liosta Achoimre na n-Idirdhíortha Gairmiúla:

• Sreang aon-uair: Taobh mná USB2.0 Type-A go dtí nasc aerach ciorclúil 10-shnáithe, socraithe ar an mbord
• Nasc aerach le clúdach snáithe agus ceangal silicón O-rainn, tacann sé le socruithe trí bhulláin an bhórd, feabhas mór ar an gcosaint in aghaidh an dusta agus an uisce tar éis cumais cheart
• Tá sé i gcompliú le sonrú USB2.0 ar aisghrád ard, ráta sonraí uasta 480 Mbps, ag tacú le trasnú sonraí agus le soláthar cumhachta USB
• Roinn leis an bhfabhrac go dtí réir mar a thagann sé, agus tástáilte go hiomlán ó thaobh fheidhmiúcháin, gan riachtanais le haghaidh leagadh nó comhdhúil ar an suíomh
• Fad iomlán na sraithe ina iomláine; rogha de shraitheanna le scáthán nó gan scáthán, leathach seachtrach PVC nó PUR
• Tacaíonn sé le mapáil shraithe intinne saincheaptha agus le marcáil shraithe saincheaptha chun aithne éasca a chinntiú le haghaidh suiteála
• Cuirtear i bhfeidhm aistriú sealaithe idir ceangal aerphort ar phainéal agus USB istigh, ag réiteach teorainn úsáide USB nach bhfuil in ann uisce a shealú
• Ceangal aerphort le crua-ghuaimín cuireann sé feidhmchláir iontacha i gcoinne crochta agus i gcoinne scaoileadh do thiomáintí tionsclaíocha
• Laghdaítear na codanna mheánchuid, oiriúnaitear an BOM, feabhsaítear éifeachtacht tháirgeachta agus laghdaítear an dóchúlacht ar athshamhlú
• Tá na tionscadail bunúsacha i gcompliance le RoHS, agus tá rogha gan halóigin ar fáil do thionscadail eipeartha i dtionscadail innealtóireachta don mhargadh domhanda

Úsáidtear an cabhlach tiontaithe seo, ó USB2.0 banphort go 10-phinn, cruinn, aonad aeiréide banphort, go forleathan i gcoigíní smachta tionsclaíocha, in uirlisí speisialta tástála, i ngnéithe intleachtúla amuigh, i gcórais monatóra, i mbearraí leabaithe agus i dtáirgí meic-ghleicthe saincheaptha.

1. Coigín Smachta Tionsclaíoch & Críochphointe Intleachtúil

Tá aonad aeiréide sealadach amuigh de dhíth ar choigíní tionsclaíocha, agus tá USB2.0 de dhíth ar an gcóras istigh chun sonraí a léamh, comhshocruithe a dhéanamh ar pharaméadar agus an fírmfhorbairt a nuashonrú. Nascann an cabhlach tiontaithe seo an nasc aonad aeiréide a chuirtear ar an mballa leis an mbanphort USB istigh.

2. Uirlisí Monatóra & Braitheanna Speisialta Amuigh

Tá aonad balla a chosnaíonn dusta agus uisce de dhíth ar uirlisí amuigh. Tá an nasc aonad aeiréide amuigh chun ceangal a dhéanamh, agus cuirtear USB istigh chun sonraí a stóráil agus an uirlis a dhrabhdú.

3. Uirlis Tástála Speisialta & Bánchúl Tástála R&D

Úsáidtear go minic uirlisí tástála saincheaptha le ceangal aerach chiorcúil mar chineál taobh amuigh, agus tá USB riachtanach chun nascadh le ríomhaire an órdóga chun sonraí a bhailiú. Tugann an cabhlach tiontaithe críochnaithe seo aistriú shiolair tapa.

4. Uirlisí Saincheaptha Leabharlach Meicnitheach

Úsáideann meicnich saincheaptha neamhchaighdeánacha agus uirlisí smachta leabharlacha ceangal aerach do ghréasáin taobh amuigh, agus cuirtear rochtain USB isteach sa mhaisín chun dífhabhtú uirlisí agus ionmhasa loga.

5. Iompair agus Uirlisí Leictreonacha Ar Bord

Úsáideann uirlisí ar bord faoi thiomáint ceangal aerach le cásca iad chun éadromú a sheachaint, agus tiontaítear isteach go dtí ceangal USB chun socruithe paraiméadar a dhéanamh agus sonraí a íoslódáil.

6. Triailthéirimh Prótacóip agus Tionscnaimh Saincheaptha Beaga

Le linn fás táirge agus na céimeanna vérifiúcháin phrótacóip, cabhraíonn an cabhlach tiontaithe saincheaptha fad le hinnealtóirí chun mheasúnú comhéadan a chríochnú go tapa agus an chuairt forbartha a ghiorraíodh.

C1: An bhfuil an dá thaobh den chabhlach seo ina gcabhlach uisce? Cad é an staid chosanta i ndáiríre?
A1: Ní féidir an leathbhean 10-pin aonmheáin a úsáid ach chun cosaint IP65-IP67 a bhaint amach, agus is é seo i gcrích ach tar éis suiteáil cheart an phainéil, thighteá na mbonn agus criomhthacht an O-ring. Tá an leathbhean USB2.0 gan chosaint ó uisce agus ní mór í a shuiteáil laistigh de chúlán nó cabanaithe sealadóireach, ní do úsáid dhíreach amuigh sa ghaoth.

C2: An féidir liom fhad an tsíoróide, léarscáil na sraithe intíre agus ábhar an chuirp a shaincheapadh?
F2: Isean. Tacaímid le fhad iomlán saincheaptha an tsíoróide, léarscáil shaincheaptha ó phinn istigh go sraite, agus rogha de PVC / PUR mar ábhar an chuirp. D’fhéadfadh riachtanais iomlána saincheaptha a bheith ina ndíriú ar iarratas ar líon íosta íosta ordú, mar sin déan teagmháil leár dtím díolacháin nuair a ordú a dhéanann tú.

C3: An bhfuil sé gá dom síoróid le scála a roghnú? Cén uair a mholfar scála?
F3: Tá an leagan le scála roghnach. Molaimid an t-síoróid le scála go láidir don t-aistriú sonraí ar luas ard USB2.0 faoi thimpeallacht tionsclaíochta le turgnamh leictreamaignéadach láidir. Is é an leagan gan scála níos costas-éifeachtúla don úsáid shimplí soláthair cumhachta.

C4: Cad é an difríocht idir clúdach PVC agus clúdach PUR? Conas an ceart a roghnú?
F4: Is oiriúnach PVC le haghaidh leagan istigh shuíocháin le costas-dea-thionscnamh maith. Tá clúdach PUR níos fearr i dtaca le seachadadh ola, seachadadh úsáide agus seachadadh bogadh, do scéalta ina bhfuil gluaiseacht thar a bheith minic ar an gcabhlach agus contamination le hola.

C5: Cé acmhainn aistriúcháin atá ag an gcabhlach tiontaithe USB seo?
F5: Tá sé i gcompliance leis an gceannard-chaighdeán USB2.0 ard-shiombail, le ráta sonraí uasta de 480Mbps. Ní féidir leis a bhaint amach luas USB3.0. Déan cinnte go dtugtar faoi deara an leagan comhéadan sula ndéantar an cheannach.

C6: An féidir leis an gcabhlach seo cumhacht mór a thabhairt? Cad é an scéal oibre a oibríonn sé go maith ann?
F6: Tacaíonn sé le 3A ar uasta mar fhorbhreith. Tá sé deartha chun siombail USB agus cumhacht foilseacháin íseal-lucht a aistriú, ní le haghaidh ciorcad cumhachta príomh-mhór.

C7: Theip ar chumarsáid USB tar éis an suiteála, cé na pointí a chaithfear a sheiceáil?
A7: Seiceann an t-úsáideoir na míreanna tábhachtacha seo: dearbhaigh go bhfuil an nasc aerach iomlán leagtha agus slánaithe; dearbhaigh go mbíonn an pleana suiteáilte ag brú an O-chroinn isteach sa áit cheart; seiceáil an port USB mná le haghaidh teagmhála locha; dearbhaigh go bhfuil léarscáil na sraithe istigh mar a shainítear an gléas; scrúdaigh an sraith le haghaidh damáiste ar an gcás.

C8: An bhfuil pluig 10-shnáithín aerach fir ina gcomhlíne leis an dtáirge?
F8: Ní thugtar ach an tsraith thiontaithe críochnaithe seo. Ní thabharfar pluig aerach fir chomhlíne, agus caithfidh na custaiméirí na hairíonna comhlíne a cheannach de réir dealramh an tionscail.

C9: An bhfuil ordú samplaí i mbuisceadh beag ar fáil? An bhfuil MOQ le haghaidh speicifíochtaí saincheaptha?
F9: Tá samplaí leis an spéiseas caighdeánach ar fáil. D’fhéadfadh MOQ a bheith i bhfeidhm do léarscáil sraithe go hiomlán-shaincheaptha, faidh speisialta agus ábhar speisialta, mar sin déan teagmháil le haghaidh eolais le hOifig Díolaimh.

C10: An féidir ábhar gan halóigin a sholáthar do thionscadail atá tiomanta don margaíocht thar lear?
Freagra 10: Tá rogha ábhair bhunúsach gan halóigin ar fáil ar iarraidh chun na caighdeáin idirnáisiúnta le haghaidh ceannach cosanta timpeallachta a chomhlíonadh do thionscadail a sheolann uirlisí thar lear.

Go raibh maith agat as léamh doiciméad an t-usb2.0 Baineann le 10-Pin Ciorcalach Aerchumra Baineann Ceangal Cairde, Fad An Chabhlach Inbhuanaithe. Speisialtóirí iár n-iomaíocht i r&d, dearadh agus monarú ceangal ciorcalach aerchumra, cabhlacha athshocraíochta usb, cabhlacha ceangail uisce-díobháilte le pláta, cabhlacha sreangthe inbhuanaithe iolracha agus réitigh idirnáisiúnta éagsúla do thionscadail tionsclaíocha. Soláthraítear ár dtáirge go forleathan don tionscail uathoibriúcháin thionsclaíocha, don tionscail uirlisí tástála, don leictreonics ar bord, don tionscail ionstraiméintí intleachtúla agus don tionscail meicníochta le haghaidh spriocanna sonracha.

Soláthraímid cruinniú cábla caighdeánach ar fáil i mBainistiú, agus cuirimid seirbhísí saincheaptha iomlána: féadfaidh an fhad iomlán an chábla a shaincheapadh, rogha cábla le scudoil nó gan scudoil, ábhar clúdaigh PVC / PUR / gan halóigin, mapáil shraitheanna istigh saincheaptha agus marcáil lipéid cábla saincheaptha.

Más mian leat comhairle teicniúil maidir le deimhniú paraiméadar, riachtanais saincheaptha do chruinniú cábla, úsáid triail sampla, rátaíocht ordú mór nó forbró réiteach idirnascach bunaithe ar thionscadal, téigh i dteagmháil leár dtím díolacháin agus teicneolaíochta.

Tá an raon iomlán ár dtáirgeanna ina measc: cruinniú cábla le pluig aerphléise, cruinniú bratach M10 / M12, cáblaí tiontaithe USB, sraitheanna ceangailtí uisce-dhíobháilte le socruithe ar phainéal, cruinniú cábla composithe il-chrann agus gach cineál cruinniú cábla saincheaptha nach bhfuil i gcaighdeán. Tacaímid le triail sampla i mbatcha beaga, le soláthar i mbearta móra agus le forbró saincheaptha atá spriocaithe ar thionscadal.

Seol do iarratas a bhaineann le modh an táirge, fad an chábla riachtanach, riachtanais speisialta ar chur isteach, líon an ordú, timpeallacht úsáide agus speisialta eile le haghaidh sonrú teicniúil. Freagróidh ár dtím dhíolacháin agus teicneolaíochta ghairmiúil go tapa agus tabharfaidh siad moltaí teicniúla spriocshonaí agus cuirfidh siad cuir isteach trádála oifigiúil.
