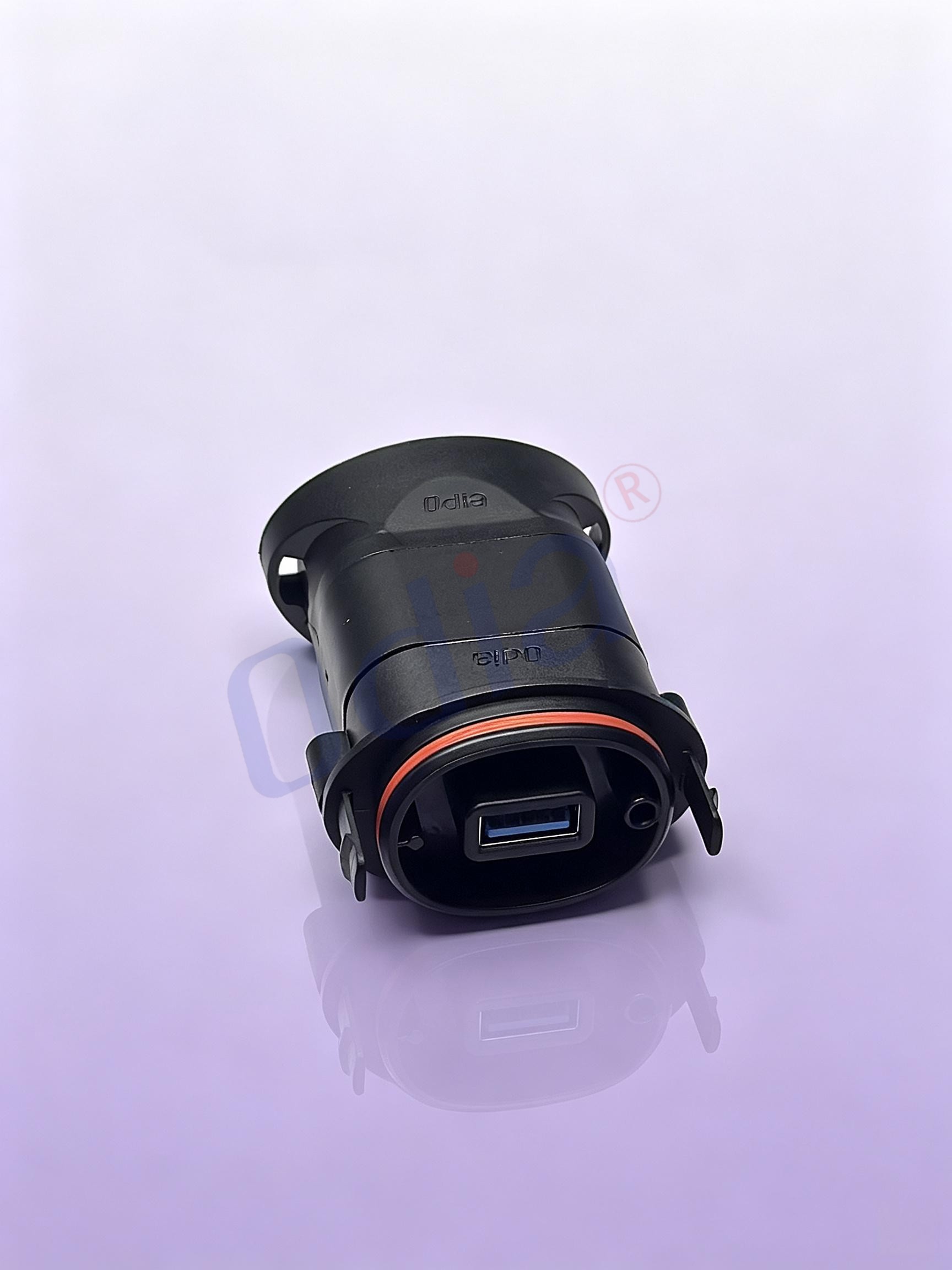

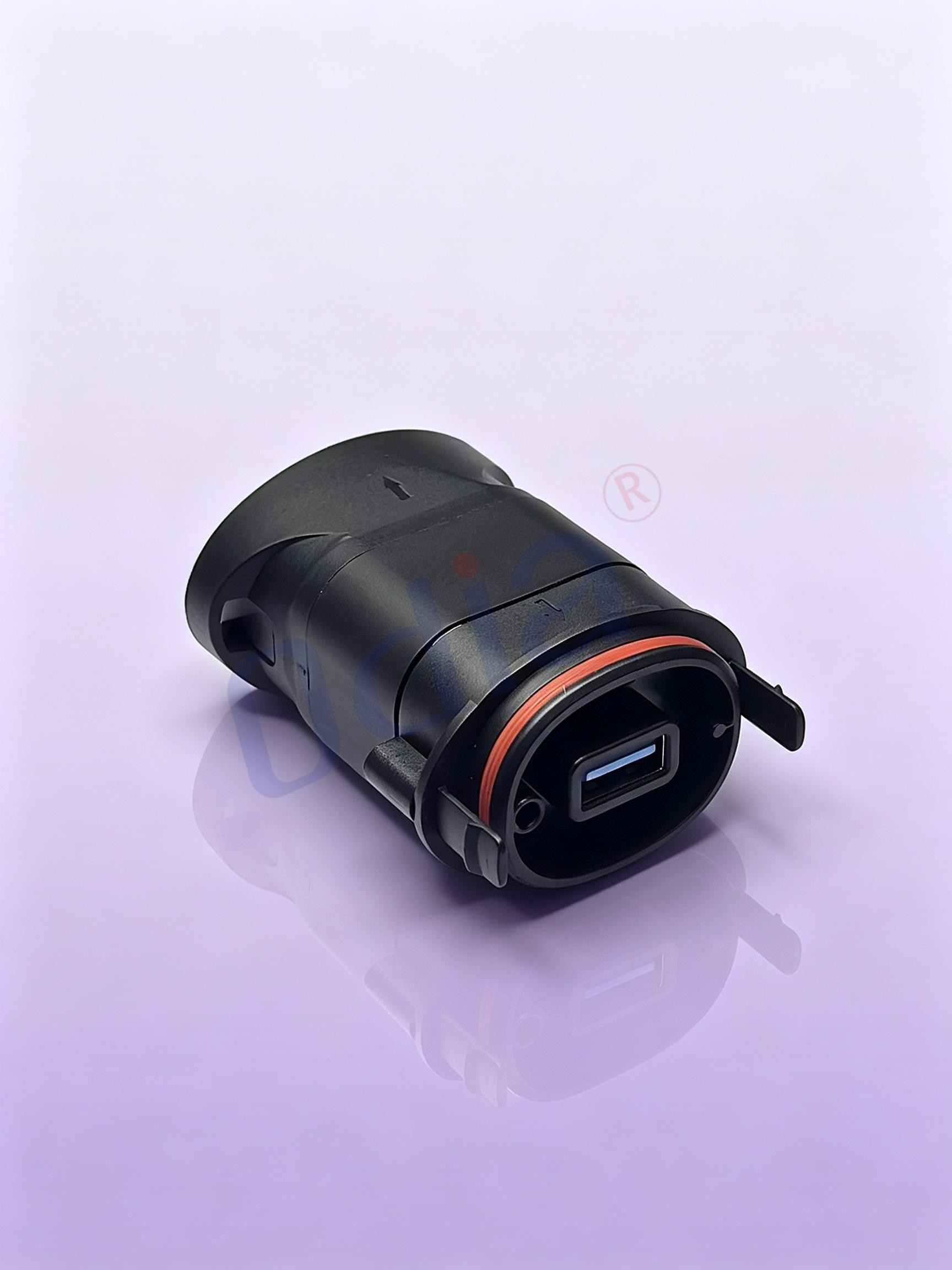

Adaptador USB macho a hembra de montaje por encaje Hopewind con placa de circuito impreso (PCB) desnuda

Nota importante: El rendimiento impermeable IP67 solo se logra con una instalación correcta. La junta tórica de silicona roja debe quedar plana entre la brida del conector y el panel del gabinete, y un enchufe macho estándar USB-A debe insertarse completamente en el puerto hembra. Una instalación incorrecta, una junta deformada o un enchufe USB no estándar reducirán el rendimiento impermeable y contra el polvo. La PCB desnuda integrada es una placa de iluminación sin componentes electrónicos preinstalados. Los clientes pueden realizar soldadura secundaria, soldadura de componentes y modificaciones del circuito según sus propios requisitos de proyecto. Este adaptador Hopewind USB macho a hembra está diseñado para transmisión de datos y suministro de energía de baja corriente. No admite cargas de alta potencia ni carga rápida que superen la corriente nominal de 2 A.

Este adaptador industrial personalizado de USB macho a hembra con sistema de enganche rápido de Hopewind, que incluye una placa de circuito impreso (PCB) descubierta para iluminación, está diseñado específicamente para equipos de almacenamiento de energía y convertidores de Hopewind. A diferencia de los conectores USB comerciales estándar para paneles, este producto adopta un diseño estructural pasante macho-hembra y dispone, en su interior, de una placa PCB descubierta integrada para iluminación. Permite extender la señal USB desde la placa base interna del dispositivo hasta el exterior del armario, al tiempo que ofrece a los clientes un espacio flexible para desarrollo secundario en el circuito de la PCB. Equipado con un mecanismo de bloqueo por enganche elástico, el conjunto completo se puede insertar directamente en el orificio previamente perforado del panel, sin necesidad de tuercas, tornillos ni otros elementos de fijación adicionales. Resuelve varios problemas comunes en la industria: cableado complejo en campo, corrosión de los puertos USB provocada por polvo y humedad, espacio insuficiente reservado en el circuito para modificaciones in situ y baja eficiencia de ensamblaje en la producción en masa de armarios para almacenamiento de energía e inversores.

En primer lugar, la instalación del panel mediante presión con encaje rápido sin herramientas mejora notablemente la eficiencia de montaje. Dos clips elásticos de plástico están distribuidos simétricamente a ambos lados de la carcasa del conector. Durante el montaje del armario, los operarios solo deben alinear el conector con el orificio redondo de fijación y aplicar una presión moderada. Los clips laterales se comprimen al atravesar la abertura y se expanden automáticamente detrás del panel, sujetando firmemente la chapa del armario. No se requiere destornillador, tuerca de bloqueo ni ningún otro accesorio de fijación, y la instalación por unidad se completa en varios segundos. En la producción en gran volumen de inversores Hopewind, armarios de almacenamiento de energía y equipos de control industrial, esta estructura reduce eficazmente el tiempo manual de montaje y disminuye los costes de producción. El anillo tórico de silicona rojo se comprime entre la brida frontal del conector y la superficie exterior del panel tras la colocación por encaje, rellenando las holguras de montaje e impidiendo que el polvo, el vapor de agua y las salpicaduras penetren en el interior del armario. Además, el conector puede retirarse cómodamente durante el mantenimiento: basta con comprimir simultáneamente los dos clips laterales hacia dentro y empujar el conector hacia fuera a través del orificio del panel. Una desmontaje adecuado no afecta al rendimiento de sujeción de los clips.

En segundo lugar, el diseño de paso USB macho-a-hembra con placa de luz PCB desnuda integrada permite la personalización secundaria por parte del cliente. La mayoría de los conectores USB para montaje en panel son estructuras de cableado terminadas y fijas, cuyos circuitos internos no se pueden ajustar. Este adaptador USB de Hopewind integra una placa de luz PCB desnuda sin componentes dentro de su carcasa. La placa PCB completa la transmisión de señales entre el terminal USB macho interno y el receptáculo USB hembra externo, y reserva abundantes pads de soldadura y espacio para expansión del circuito. Los clientes pueden soldar resistencias, condensadores, chips de protección, fusibles y otros componentes electrónicos sobre la PCB desnuda según las necesidades reales del proyecto. Esto facilita funciones como protección antiestática ESD, protección contra sobrecorriente, filtrado de señales y adaptación del circuito para equipos inversores y de almacenamiento de energía. Los diseñadores no necesitan rediseñar adicionalmente las placas de circuito periféricas; la modificación secundaria del circuito puede realizarse directamente sobre la placa de luz PCB integrada dentro de la carcasa del adaptador USB, ahorrando espacio en el diseño interno del armario.

En tercer lugar, transmisión real de señales USB 3.0 de alta velocidad y rendimiento eléctrico fiable. Los terminales de contacto de aleación de cobre chapados en oro mantienen una baja resistencia de contacto durante su funcionamiento prolongado y resisten la oxidación incluso en entornos industriales con alta humedad y polvo. Este adaptador admite la transmisión completa de datos USB 3.0 a alta velocidad (5 Gbps), aplicable para actualizaciones de programas de equipos, configuración de parámetros, exportación de registros operativos y lectura de datos. Mantiene total compatibilidad hacia atrás con dispositivos USB 2.0 y USB 1.1. Al conectarse con un periférico USB 2.0, se adapta automáticamente a la velocidad de transmisión inferior correspondiente. Admite transmisión simultánea de señales de datos y suministro de energía USB de baja potencia hasta 2 A, satisfaciendo así las necesidades de alimentación de memorias USB de pequeña capacidad y accesorios para depuración in situ.

En cuarto lugar, la capacidad de protección contra polvo y agua de grado IP67 permite su uso en entornos exigentes de armarios. Tras la instalación estándar y la inserción completa del conector macho USB-A compatible, el conector alcanza la clasificación de protección IP67: es totalmente hermético al polvo y resiste la inmersión temporal a una profundidad de un metro durante 30 minutos. Protege contra salpicaduras de lluvia, condensación de rocío, niebla de aceite en talleres, polvo metálico y corrosión por niebla salina. En escenarios de aplicación como inversores de energía nueva y armarios de almacenamiento energético, los puertos USB internos de depuración se corroen fácilmente por aire húmedo si quedan expuestos. Este adaptador de montaje en panel extiende el puerto USB hasta la superficie exterior del armario con un rendimiento de sellado fiable, evitando así la oxidación de los pines, las interrupciones intermitentes de la señal y el riesgo de cortocircuito causados por la contaminación ambiental.

En quinto lugar, durabilidad mecánica de grado industrial y amplia adaptabilidad ambiental. La carcasa exterior está fabricada mediante inyección de plástico técnico modificado de alto impacto, con excelentes propiedades anti-envejecimiento y anti-impacto. Soporta vibraciones continuas generadas por el inversor, el convertidor de almacenamiento de energía y los equipos mecánicos del lugar. El rango de temperatura de funcionamiento va de -20 ℃ a +70 ℃, lo que permite un funcionamiento estable en entornos exteriores fríos y en armarios sellados con generación de calor. Todos los materiales primarios cumplen con las directivas medioambientales RoHS, satisfaciendo los estándares de adquisición de componentes para proyectos de equipos de nueva energía orientados a la exportación. Asimismo, este adaptador optimiza el flujo de trabajo de depuración en campo: los técnicos pueden conectar directamente una memoria USB o un cable de depuración en el panel exterior del armario, sin necesidad de abrir repetidamente la tapa sellada del armario. Esto reduce el tiempo de inactividad del equipo y evita exponer la placa base interna al polvo y a la humedad.

Lista resumida de ventajas fundamentales:

• Montaje por presión con sistema de enganche rápido sin herramientas; no se requieren tuercas ni tornillos para un montaje y desmontaje rápidos
• Estructura personalizada Hopewind de paso USB macho a hembra para la extensión de la señal USB en armarios
• Placa de luz PCB desnuda e impopulada integrada, compatible con soldadura secundaria y personalización del circuito por parte del cliente
• Protección contra agua y polvo IP67, con junta tórica de silicona roja para entornos exigentes en armarios de nueva energía
• Transmisión real USB 3.0 a 5 Gbps de alta velocidad, compatible con versiones anteriores USB 2.0 / USB 1.1
• Contactos de cobre chapados en oro para evitar la oxidación y garantizar la integridad estable de la señal
• Diseño de bloqueo elástico lateral mediante clips, alta eficiencia de montaje para armarios en producción masiva
• Compatible con transmisión de datos de alta velocidad y suministro de energía USB de baja potencia: 5 V / 2 A
• Rango amplio de temperatura de funcionamiento: –20 ℃ a +70 ℃; cumple con la normativa RoHS para proyectos globales de exportación
• Evita la apertura frecuente del armario, simplificando la actualización in situ del programa y la depuración de exportación de datos

Este adaptador Hopewind de tipo clip USB macho a hembra, con placa de luz PCB descubierta, está especialmente diseñado para equipos de energía nueva y se utiliza ampliamente en escenarios que requieren una interfaz externa de depuración USB y personalización de circuitos secundarios.

1. Armarios Hopewind para inversores solares

Los equipos de inversores solares reservan una interfaz USB para actualizaciones de firmware, configuración de parámetros y exportación de registros operativos. Instale este adaptador USB macho a hembra de tipo clip en el panel del armario, lo que extiende la señal USB de la placa base al exterior del armario. La placa de luz PCB descubierta integrada puede soldarse con componentes de protección contra descargas electrostáticas (ESD) y supresión de sobretensiones para mejorar la capacidad antiinterferencias del puerto USB del inversor. Los técnicos pueden realizar actualizaciones de programas y lectura de datos desde el exterior del armario sin necesidad de abrir la carcasa del inversor. Es adecuado para entornos de estaciones eléctricas al aire libre, expuestos a polvo, condensación y variaciones de temperatura.

2. Convertidor de almacenamiento de energía y armario para almacenamiento de energía

El convertidor PCS de almacenamiento de energía y el armario integrado de almacenamiento de energía necesitan un puerto USB para depuración local y descarga de datos. Este adaptador USB IP67 ofrece acceso USB externo hermético. Los clientes pueden incorporar protección contra sobrecorriente y un circuito de filtrado en la placa de circuito impreso (PCB) desnuda, según los requisitos de diseño del sistema de almacenamiento de energía, mejorando así la estabilidad del equipo en condiciones de trabajo complejas de centrales eléctricas. La estructura de enganche sin herramientas mejora notablemente la eficiencia de ensamblaje en armarios de almacenamiento de energía producidos en masa.

3. Armario de control industrial para central eléctrica de nueva energía

Los armarios industriales de control en campo dentro de centrales fotovoltaicas y de almacenamiento de energía requieren un puerto USB externo para mantenimiento. Este adaptador USB de Hopewind permite la transmisión de señales USB y el desarrollo de circuitos secundarios. Protege la placa de circuito interna frente a la corrosión ambiental y facilita el mantenimiento periódico del equipo.

4. Armario exterior de monitoreo y adquisición de datos para centrales eléctricas

El terminal de monitoreo ambiental para estaciones de energía y el gabinete de adquisición de datos requieren una interfaz USB para la copia de seguridad local de datos y la actualización de software. La estructura de sellado IP67 se adapta al entorno exterior de la estación, y la placa de circuito impreso (PCB) desnuda reservada permite a los clientes configurar un circuito de protección acorde con el hardware de monitoreo.

5. Equipos especiales de control industrial con circuito USB personalizado

Diversos dispositivos industriales de control que necesitan reservar un puerto de paso USB y requieren modificaciones del circuito secundario. La placa ligera de PCB integrada ahorra espacio adicional de tarjeta de circuito externa dentro del gabinete del equipo, simplificando así el diseño general de la estructura mecánica.

6. Equipos portátiles de depuración en campo para la industria eléctrica

Los instrumentos portátiles de prueba para la industria eléctrica requieren una interfaz USB robusta montada en panel. Este adaptador macho-hembra USB de inserción rápida facilita el ensamblaje del instrumento. La placa de circuito impreso (PCB) desnuda permite a los diseñadores incorporar a bordo circuitos de acondicionamiento y protección de señal.

P1: ¿Cuál es la función de la placa de luz PCB desnuda integrada? ¿Los componentes electrónicos vienen pre-soldados en la PCB?
R1: La placa de luz PCB desnuda dentro del adaptador está sin componentes, sin chips ni componentes pre-soldados. Permite el paso directo de la señal USB macho a hembra y dispone de pads de soldadura reservados para el desarrollo secundario por parte de los clientes. Los usuarios pueden soldar resistencias, condensadores, circuitos integrados de protección contra descargas electrostáticas (ESD), fusibles y otros componentes para implementar funciones de protección contra descargas electrostáticas, protección contra sobrecorriente y filtrado de señales, según el diseño del inversor o del sistema de almacenamiento de energía. No se proporciona ninguna función de circuito terminado listo para usar.

P2: ¿Qué significa la clasificación IP67 de impermeabilidad para este adaptador Hopewind USB macho a hembra? ¿Puede funcionar bajo inmersión permanente en agua?
A2: La clasificación IP67 es válida bajo una instalación correcta con cierre por presión, junta tórica de silicona roja colocada plana y enchufe macho estándar USB-A completamente insertado en la toma hembra. Puede resistir la inmersión temporal a una profundidad máxima de un metro durante 30 minutos como máximo, siendo adecuado para salpicaduras de lluvia, rocío y entornos polvorientos como armarios. Este producto NO está diseñado para aplicaciones sumergidas permanentemente. Una junta de estanqueidad mal colocada o un enchufe USB no estándar invalidarán su rendimiento impermeable.

P4: ¿Este adaptador admite la transmisión real de alta velocidad USB 3.0 a 5 Gbps? ¿Es compatible con hardware USB 2.0 de forma retroactiva?
R4: Sí. Al utilizarse con un enchufe y un cable USB 3.0 estándar, puede alcanzar la velocidad máxima de transmisión de 5 Gbps para descargas de firmware y exportación de archivos de registro grandes. Es totalmente compatible con periféricos USB 2.0 y USB 1.1, reduciendo automáticamente la velocidad de transmisión para adaptarse a dispositivos de menor velocidad.

P4: ¿Cuál es la corriente nominal máxima? ¿Se puede utilizar para la carga rápida de teléfonos móviles?
A4: La corriente continua nominal es de 2 A a 5 V CC. Este adaptador está diseñado para la depuración de equipos y la transmisión de datos. NO admite carga rápida de alta potencia superior a 2 A. Una sobrecarga por corriente excesiva provocará sobrecalentamiento y daño permanente en los contactos y las pistas del PCB.

P6: ¿Qué tamaño de orificio debe perforarse en el panel? ¿Qué espesor de panel es aceptable?
R6: El diámetro recomendado para la abertura de corte en el panel es de 30 mm; se permite una pequeña tolerancia mecánica. El espesor de panel aplicable oscila entre 1,0 mm y 6,0 mm, siendo adecuado para gabinetes de acero, paneles de aluminio y carcasas de plástico. Por favor, confirme el espesor real del panel del gabinete antes de perforar el orificio de montaje.

P7: ¿Cómo se retira el adaptador USB de tipo clip tras su instalación? ¿Dañará la repetida desmontabilidad el producto?
A6: Presione simultáneamente hacia dentro dos clips elásticos de sujeción laterales, luego empuje el cuerpo del conector desde el lado frontal del panel. No aplique fuerza de impacto brusca. Una desmontaje repetido razonable y limitado no dañará la estructura de los clips; sin embargo, un desmontaje excesivo y frecuente reducirá gradualmente la fuerza de sujeción.

P8: ¿El paquete del producto incluye enchufe USB, cable o componentes pre-soldados para placa de circuito impreso (PCB) desnuda?
R8: El paquete incluye únicamente la unidad adaptadora Hopewind de tipo snap-in USB macho-a-hembra con placa luminosa PCB desnuda. No se incluyen el enchufe USB, el cable ni ningún componente electrónico destinado a la soldadura secundaria en la PCB. El cliente deberá proporcionar los componentes periféricos según sus propios requisitos de proyecto.

P9: ¿Cuál es el rango de temperatura de funcionamiento de este adaptador? ¿Puede operar dentro de un armario de inversor que se calienta continuamente?
R9: Temperatura de funcionamiento: -20 ℃ a +70 ℃. Asegúrese de que la temperatura interna del armario nunca supere este rango. Para armarios de inversores y sistemas de conversión de potencia (PCS) que generan mucho calor, deben implementarse medidas eficaces de disipación térmica.

P9: ¿Este producto cumple con la normativa RoHS para proyectos de exportación de equipos de nueva energía?
R9: Sí, todos los materiales de la carcasa, los terminales de contacto y las placas de circuito impreso (PCB) desnudas cumplen con las normas ambientales RoHS, satisfaciendo así los requisitos de adquisición de componentes para la mayoría de los proyectos globales de exportación de nueva energía.

P10: La señal USB se vuelve inestable tras un funcionamiento prolongado del armario. ¿Qué puntos deben verificarse?
R10: Por favor, revise los siguientes aspectos: confirme que las pestañas de enganche están completamente fijadas en el panel; compruebe que el conector USB está totalmente insertado; inspeccione si hay acumulación de polvo o suciedad dentro del puerto hembra; verifique si los componentes soldados por el cliente sobre la PCB desnuda presentan uniones frías. Limpie suavemente las superficies de contacto; nunca raye los contactos chapados en oro con herramientas metálicas afiladas. Reemplace la unidad completa si la carcasa, los contactos o la PCB sufren daños físicos.
