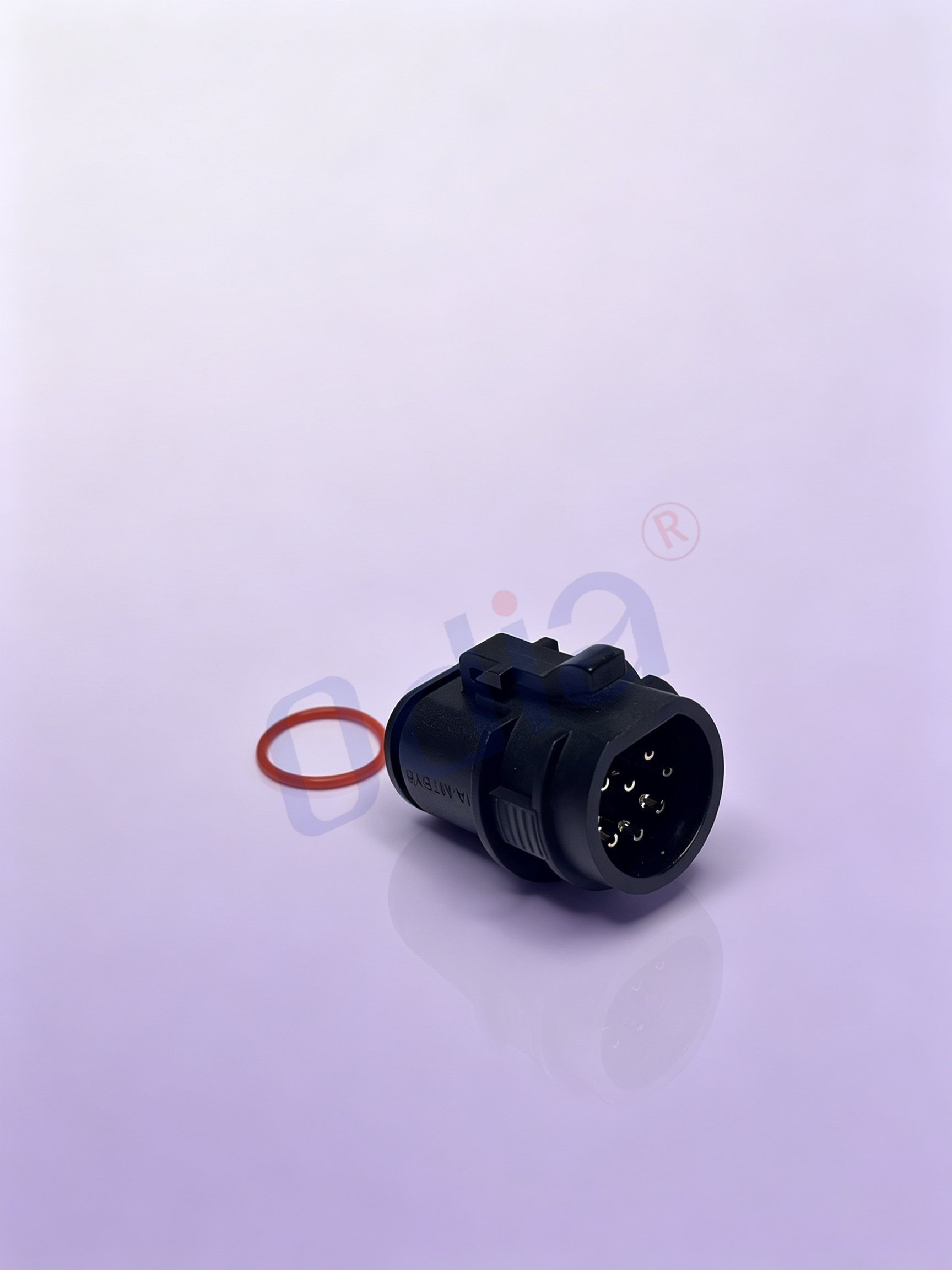

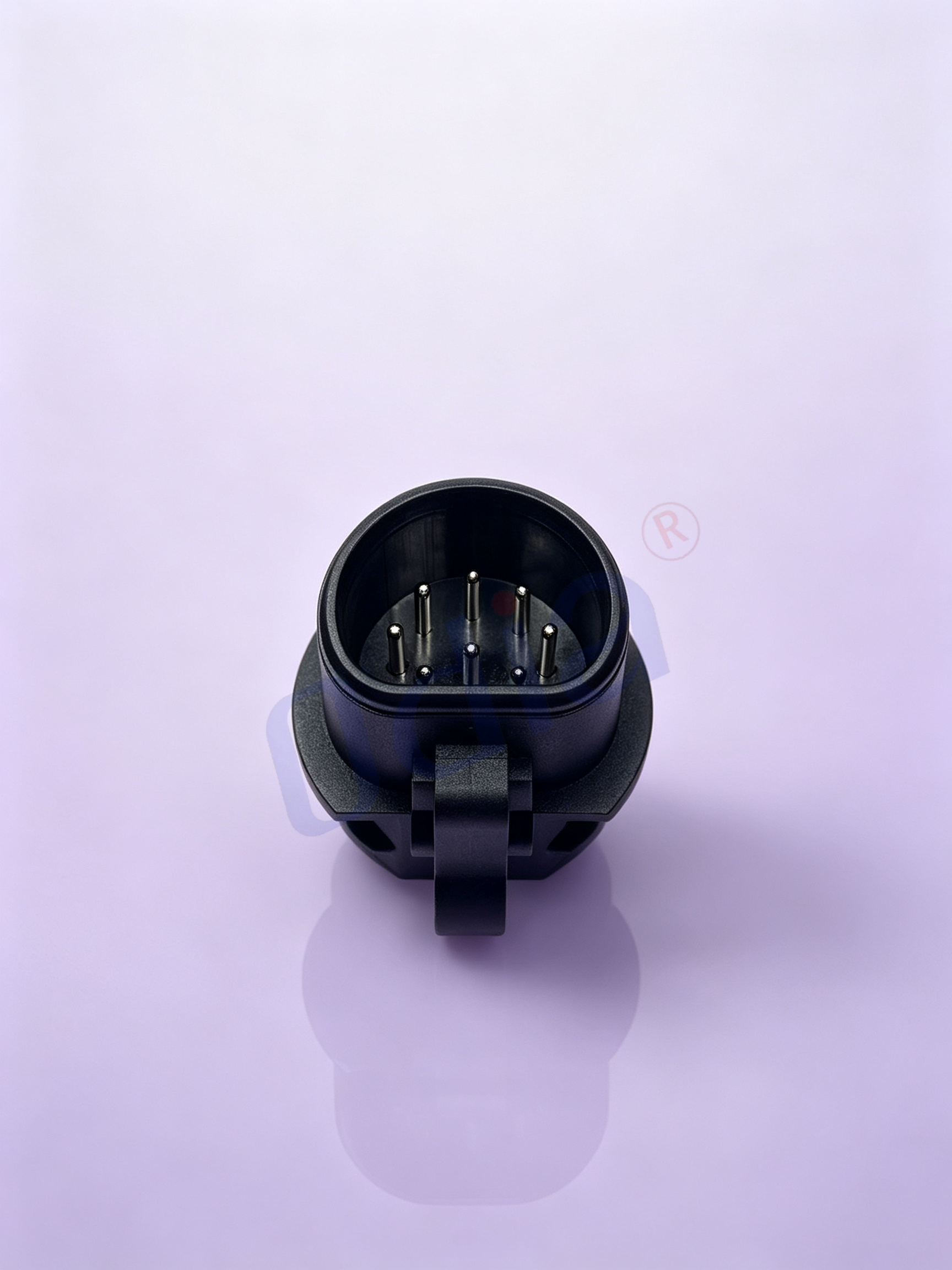

Conector macho redondo-semicircular MaiTian de 8 pines, tipo cable-a-alambre con junta estanca

El conector macho soldable de 8 pines redondo-semicircular MaiTian está diseñado específicamente para escenarios de interconexión de equipos al aire libre y semial aire libre, equilibrando la fiabilidad mecánica, el rendimiento impermeable y el procesamiento económico de los arneses. Este conector circular semicircular resuelve varios problemas comunes de los conectores circulares convencionales en instalaciones en campo, entornos con vibración y condiciones de trabajo húmedas.

En primer lugar, el contorno exterior único en forma de media luna ofrece una función fiable contra la inserción incorrecta. A diferencia de los conectores circulares totalmente redondos, que pueden girar y quedar en una posición de acoplamiento incorrecta, esta geometría especial de la carcasa permite únicamente una posición correcta de alineación durante la operación de conexión. Los instaladores en campo pueden realizar la operación de acoplamiento a ciegas incluso en condiciones de poca iluminación en el sitio, reduciendo considerablemente el riesgo de acoplamiento erróneo causado por el ser humano, el cual podría provocar cortocircuitos en los pines, fallos de señal o sobrecalentamiento del equipo. El pestillo de bloqueo integrado con sistema de enganche por presión, incorporado directamente en la carcasa, proporciona una fuerza de retención estable tras el acoplamiento completo. Una vez conectado, el conector no se desconecta mediante una tracción ligera ni por vibraciones mecánicas continuas generadas por equipos en funcionamiento. Este rendimiento de bloqueo mecánico es fundamental para dispositivos móviles, dispositivos portátiles en campo y arneses combinados de potencia y señal.

En segundo lugar, la junta estanca de silicona integrada ofrece un rendimiento sólido de sellado ambiental. El anillo estanco de caucho correspondiente se ajusta firmemente entre la interfaz de acoplamiento del conector macho y el receptáculo hembra. Cuando está completamente bloqueado, toda la interfaz de acoplamiento alcanza el nivel de protección IP67. Esto impide que el polvo, las salpicaduras de lluvia, el rocío, la humedad y el agua pulverizada parcial penetren en la zona de contacto interna de los pines. Así se evitan eficazmente problemas ocultos como la oxidación de los pines, la corrosión, fallos intermitentes de señal y cortocircuitos causados por entornos húmedos y polvorientos. El material de la junta de silicona posee una excelente tolerancia térmica: no se vuelve rígido ni frágil en entornos invernales de bajas temperaturas, ni se ablanda ni funde bajo exposición exterior estival de altas temperaturas. Se garantiza así una larga vida útil en servicio al aire libre.

En tercer lugar, el diseño de terminación con cable de soldadura ofrece una gran flexibilidad a los fabricantes de arneses de cables. Este conector macho es del tipo de soldadura en el extremo del cable, no de ensamblaje con clavijas prensadas. Las fábricas de arneses pueden soldar directamente cables de cobre trenzado de diferentes calibres a las colas de las clavijas macho. Los clientes no quedan restringidos por especificaciones fijas de terminales prensados. Para la producción experimental de prototipos en pequeños lotes, proyectos de volumen medio y selección especializada de cables personalizados, el procesamiento mediante soldadura de cables resulta más práctico. No se requiere ninguna herramienta especial ni costosa de prensado; una estación de soldadura convencional puede completar el montaje de los cables. Esto reduce considerablemente la barrera de entrada para la producción de arneses a pequeña escala y el desarrollo de prototipos. Al mismo tiempo, las clavijas de contacto chapadas en oro garantizan un rendimiento eléctrico estable. La capa de chapado en oro sobre la superficie de acoplamiento resiste la oxidación y el empañamiento superficial. Una resistencia de contacto baja y estable mantiene un rendimiento constante tanto en la transmisión de energía como en la transmisión de señales, incluso tras largos períodos de almacenamiento o numerosos ciclos de conexión y desconexión.

Cuarto, la carcasa de plástico negro de grado ingenieril ofrece excelentes propiedades mecánicas y químicas integrales. La materia prima presenta características ignífugas, resistencia al envejecimiento y a la radiación ultravioleta (UV). Al aplicarse en entornos exteriores al aire libre, la carcasa no se vuelve quebradiza, ni se agrieta ni decolora rápidamente tras una exposición prolongada a la radiación ultravioleta solar. Puede resistir agentes químicos comunes, como polvo industrial ligero y nieblas débiles de ácidos o bases. Sus dimensiones compactas ahorran espacio de instalación dentro de la cavidad de cableado del equipo. Su estructura general está optimizada para condiciones de trabajo con vibraciones. La fijación interna de los pines evita que estos se desplacen o aflojen bajo vibraciones continuas o impactos mecánicos.

Quinto, excelente relación costo-rendimiento en comparación con los conectores circulares importados. Al mantener la estanqueidad IP67, la estructura de bloqueo anticonexión errónea y los contactos chapados en oro, esta serie MaiTian Round-Half evita el alto costo de adquisición de marcas reconocidas de conectores circulares extranjeros. Admite producción en volumen, plazos de entrega cortos y acepta modificaciones personalizadas para pedidos de gran cantidad. Los clientes obtienen una solución de conexión industrial fiable sin pagar una prima excesiva por la marca.

Además, se aplica un control de calidad riguroso en todo el proceso de fabricación. Antes de la entrega de los productos, se realizan inspecciones de materiales entrantes, pruebas de espesor del chapado de los pines, ensayos de propiedades mecánicas de la carcasa, ensayos de estanqueidad en muestras selladas y muestreos de rendimiento eléctrico. Se pueden proporcionar informes de ensayo para licitaciones de proyectos y archivo de documentos de calidad. El empaque antiestático protege los pines chapados en oro contra daños por electricidad estática durante el almacenamiento y el transporte.

El conector macho soldado de 8 pines redondo-semicircular MaiTian, con junta estanca, se utiliza ampliamente para la interconexión de arneses mixtos de potencia y señal, especialmente en equipos al aire libre, semial aire libre o sometidos a vibraciones. Su disposición de 8 pines permite combinar líneas de alimentación y líneas de señal multicanal dentro de un único conector, simplificando así el diseño del arnés del sistema completo.

1. Equipos fotovoltaicos y de almacenamiento de energía. Se aplica a la conexión de señales y de alimentación auxiliar de armarios domésticos pequeños y medianos de almacenamiento de energía, estaciones portátiles de energía de almacenamiento y módulos accesorios fotovoltaicos distribuidos. Para dispositivos de almacenamiento de energía al aire libre ubicados en patios o cobertizos de equipos, la propiedad impermeable IP67 evita que la lluvia y la condensación penetren en los contactos internos de señal. Varios canales de señal integrados en este conector de 8 pines pueden transmitir señales de muestreo del sistema de gestión de baterías (BMS), señales de detección de temperatura y señales de alimentación auxiliar entre el armario de almacenamiento de energía y las unidades accesorias externas. Su forma semicircular anticonexión errónea evita inserciones incorrectas durante la instalación in situ. Su estructura de bloqueo resistente a vibraciones se adapta a las vibraciones generadas durante el transporte de productos portátiles de almacenamiento de energía.

2. Vehículo de dos ruedas de nueva energía y equipo de movilidad: adecuado para la conexión de arneses de cables en patinetes eléctricos, bicicletas eléctricas ligeras y dispositivos auxiliares de movilidad. Permite la interconexión entre el controlador, el tablero de instrumentos, el conjunto de luces y el arnés de cables externo. El entorno operativo de los vehículos de dos ruedas está expuesto a salpicaduras de lluvia, polvo de la superficie de la carretera y vibraciones continuas durante la conducción. La junta estanca y el bloqueo mecánico reducen considerablemente la tasa de fallos del arnés de cables del vehículo causados por mal contacto. La terminación con soldadura de cables satisface los requisitos personalizados de procesamiento del arnés de cables del vehículo para distintos proyectos de modelos.

3. Sistema inteligente de vigilancia y alumbrado exterior. Accesorio periférico para cámaras de vigilancia exterior, módulo de control inteligente para farolas y equipo de iluminación paisajística. Instalado en entornos al aire libre, el conector debe soportar las variaciones de temperatura entre día y noche, la lluvia y el polvo. Este conector macho de 8 pines puede transmitir simultáneamente alimentación eléctrica y múltiples grupos de señales de control, logrando así la entrada de energía y la comunicación de señales mediante una única unidad de conector. Un perfil especial anticonexión errónea permite a los trabajadores de campo realizar el cableado rápidamente.

4. Instrumentos industriales portátiles y equipos para pruebas en campo. Los instrumentos portátiles de detección industrial, los dispositivos móviles para depuración en campo y las unidades móviles de prueba suelen requerir operaciones frecuentes de conexión y desconexión en el lugar. El conector macho de 8 pines con forma semicircular se utiliza como puerto externo para el arnés de estos dispositivos portátiles. Los contactos chapados en oro garantizan una transmisión estable de señales para la medición de datos. Su rendimiento resistente al agua y al polvo lo adapta a entornos complejos de fábrica o a zonas de trabajo al aire libre. El tipo con soldadura de cables resulta práctico para el desarrollo de prototipos y la fabricación de instrumentos en pequeñas series.

5. Dispositivos inteligentes de IoT para agricultura y exteriores: Sensor de monitorización del entorno agrícola, terminal de recogida de IoT para exteriores y equipos de control de riego desplegados en campos o huertos. Estos dispositivos funcionan durante largos periodos en condiciones de campo abierto húmedas y polvorientas. La capacidad impermeable IP67 protege los puntos de conexión internos frente a la condensación y la lluvia. El diseño con múltiples pines permite el suministro de energía a los sensores y la transmisión de señales de datos por múltiples canales. La carcasa de plástico robusta resiste el envejecimiento al aire libre.

6. Equipos auxiliares automatizados y accesorios para maquinaria especial: Cableado periférico para equipos de automatización ligera y conexión de señales para accesorios mecánicos móviles. En condiciones de trabajo con vibración mecánica, el mecanismo de bloqueo por presión evita desconexiones inesperadas. La capacidad de transmisión combinada de energía y señales reduce la cantidad total de conectores de la máquina, optimizando la disposición del cableado interno.

P1: ¿Qué grado de protección puede alcanzar este conector macho de 8 pines?
A: Alcanza la clasificación de protección contra ingreso IP67 siempre que el conector macho, la receptáculo hembra emparejado y la junta tórica original estén completamente bloqueados y correctamente ensamblados. IP67 significa que resiste la intrusión de polvo y salpicaduras de agua a baja presión desde múltiples direcciones. NO está diseñado para inmersión prolongada bajo el agua. Si se requiere una aplicación submarina, póngase en contacto con nuestro equipo de ventas para obtener una solución de conectores personalizada con mayor clasificación IP.

P2: ¿Este conector macho es del tipo de terminación por engarzado o por soldadura de cables? ¿Puedo usar terminales de engarzado para su ensamblaje?
A: Este es un conector macho de terminación por soldadura de cables. La parte trasera de los pines macho está diseñada para soldar cables. La versión estándar no admite el ensamblaje con terminales de engarzado. Debe soldar el cable de cobre a las partes traseras de los pines con una pistola de soldar. Si necesita una versión de engarzado para producción masiva automatizada de arneses, consulte con nosotros acerca de un modelo alternativo.

P3: ¿Qué calibre de cable es adecuado para soldar a este conector?
A: El rango recomendado de cable de cobre trenzado es AWG 22 a AWG 18. Usar cables fuera de este rango puede dificultar la soldadura o provocar riesgos de sobrecorriente. Para aplicaciones de alta corriente, no exceda una corriente continua de 5 A por clavija individual.

P4: ¿Puedo usar este conector macho sin instalar la junta estanca?
A: La junta estanca es un componente esencial para el rendimiento de sellado. Si monta el conector sin la junta, la función estanca se perderá por completo; ni siquiera se garantiza un efecto antipolvo. Recomendamos encarecidamente usar la junta de silicona original compatible en todas las aplicaciones al aire libre o en entornos húmedos.

P5: ¿Incluye este producto el correspondiente conector hembra compatible?
A: Esta oferta incluye únicamente el conector macho redondo-semicircular de 8 pines de MaiTian (tipo soldadura de cables, con junta estanca). El conector hembra correspondiente se vende por separado. Comuníqueselo a nuestro equipo de ventas si necesita un juego completo de conectores macho-hembra emparejados.

P6: ¿Pueden ofrecer un servicio personalizado, como distintos espesores de chapado en los pines o un color especial para la carcasa?
R: Sí. La personalización está disponible para pedidos de gran volumen. Los elementos personalizables incluyen el ajuste del espesor del chapado en oro, materiales para la carcasa en colores especiales y modificaciones ligeras en la estructura de la carcasa. Se aplicará una cantidad mínima de pedido para proyectos personalizados. Por favor, envíe sus requisitos detallados a nuestro correo electrónico comercial para su evaluación y cotización.

P7: ¿Pueden proporcionar muestras para pruebas antes de realizar un pedido en grandes cantidades?
R: Sí, están disponibles muestras de ingeniería para la verificación del rendimiento por parte del cliente. El cliente debe asumir los costos de la muestra y los gastos de envío. El plazo de entrega de las muestras depende de la disponibilidad en stock.

P8: ¿Cuál es el rango de temperatura de funcionamiento de este conector?
A: La temperatura de funcionamiento estándar es de -40 °C a +85 °C, adecuada para la mayoría de los escenarios industriales al aire libre e interiores. Si su proyecto requiere condiciones de funcionamiento a temperaturas extremadamente altas o bajas, infórmenos para seleccionar una solución con materiales especiales.

P9: ¿Cuál es la vida útil del ciclo de acoplamiento de este conector?
A: El ciclo mínimo estándar de acoplamiento-desacoplamiento es de 500 veces. La conexión y desconexión repetidas y frecuentes más de 500 ciclos aumentarán gradualmente la resistencia de contacto. Para aplicaciones con una frecuencia muy alta de conexión y desconexión, podemos recomendar una solución de contactos mejorada.

P10: ¿Están disponibles informes de ensayo o documentos de certificación de los materiales?
A: Podemos proporcionar un informe de ensayo de rendimiento eléctrico con muestras y una declaración de materiales para cumplir con los requisitos del proyecto. Envíe sus necesidades documentales a través de nuestro canal de contacto.

Si tiene alguna consulta técnica, desea solicitar muestras, cotizar pedidos al por mayor o necesita una solución personalizada para el conector macho redondo de media vuelta de MaiTian, de 8 pines, tipo cable-a-alambre con junta estanca, no dude en contactar a nuestro equipo profesional de ventas y soporte técnico.

Nuestro equipo cuenta con amplia experiencia en conectores circulares industriales, componentes para arneses de cables y productos estancos de interconexión. Podemos ofrecerle confirmación de parámetros técnicos, recomendación de modelos compatibles, sugerencias de personalización orientadas al proyecto y seguimiento del estado del pedido, adaptadas a su caso de aplicación.

Damos la bienvenida a distribuidores, fabricantes de arneses y fabricantes de equipos OEM/ODM de todo el mundo para establecer con nosotros una asociación cooperativa a largo plazo.
