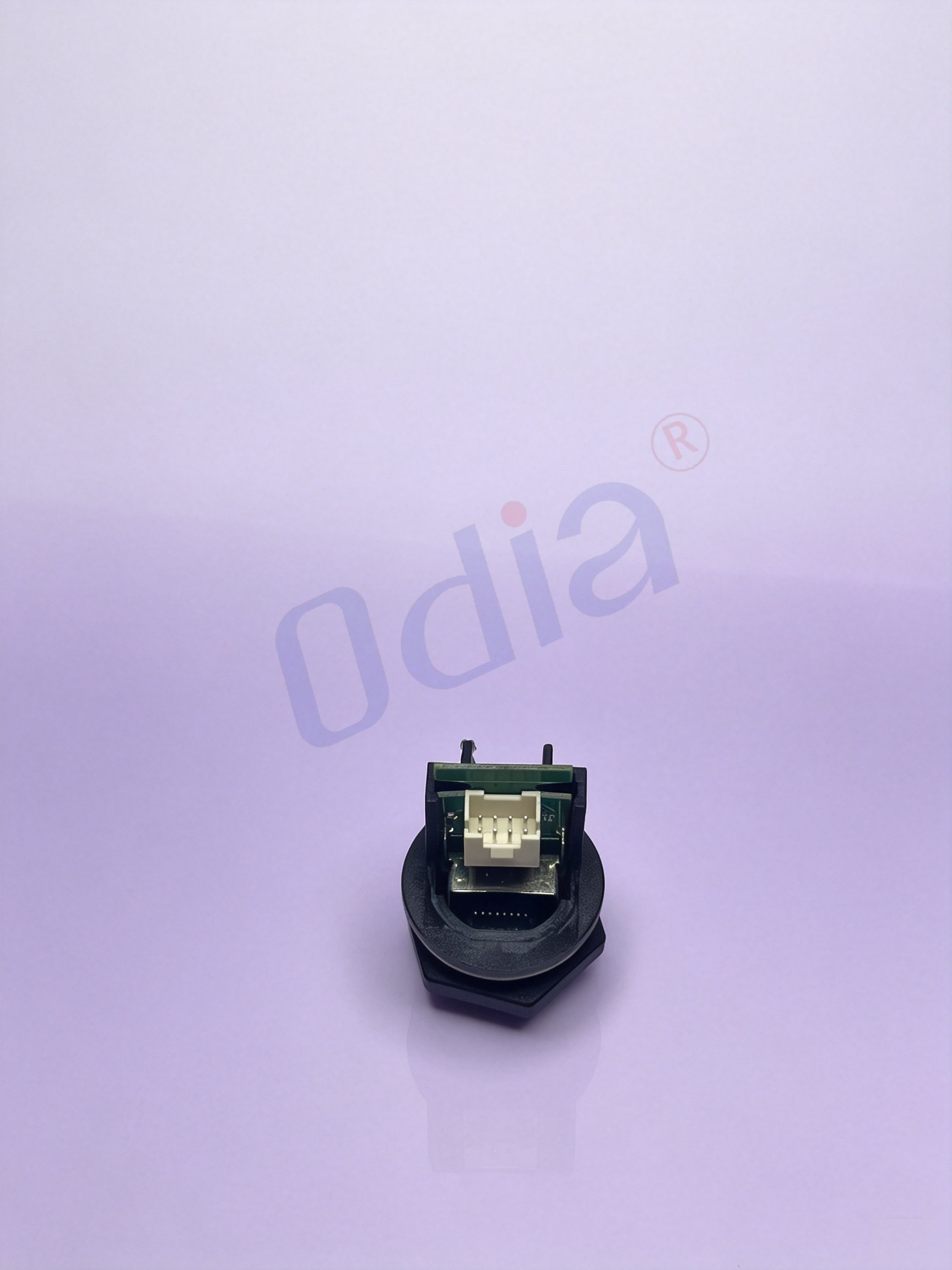

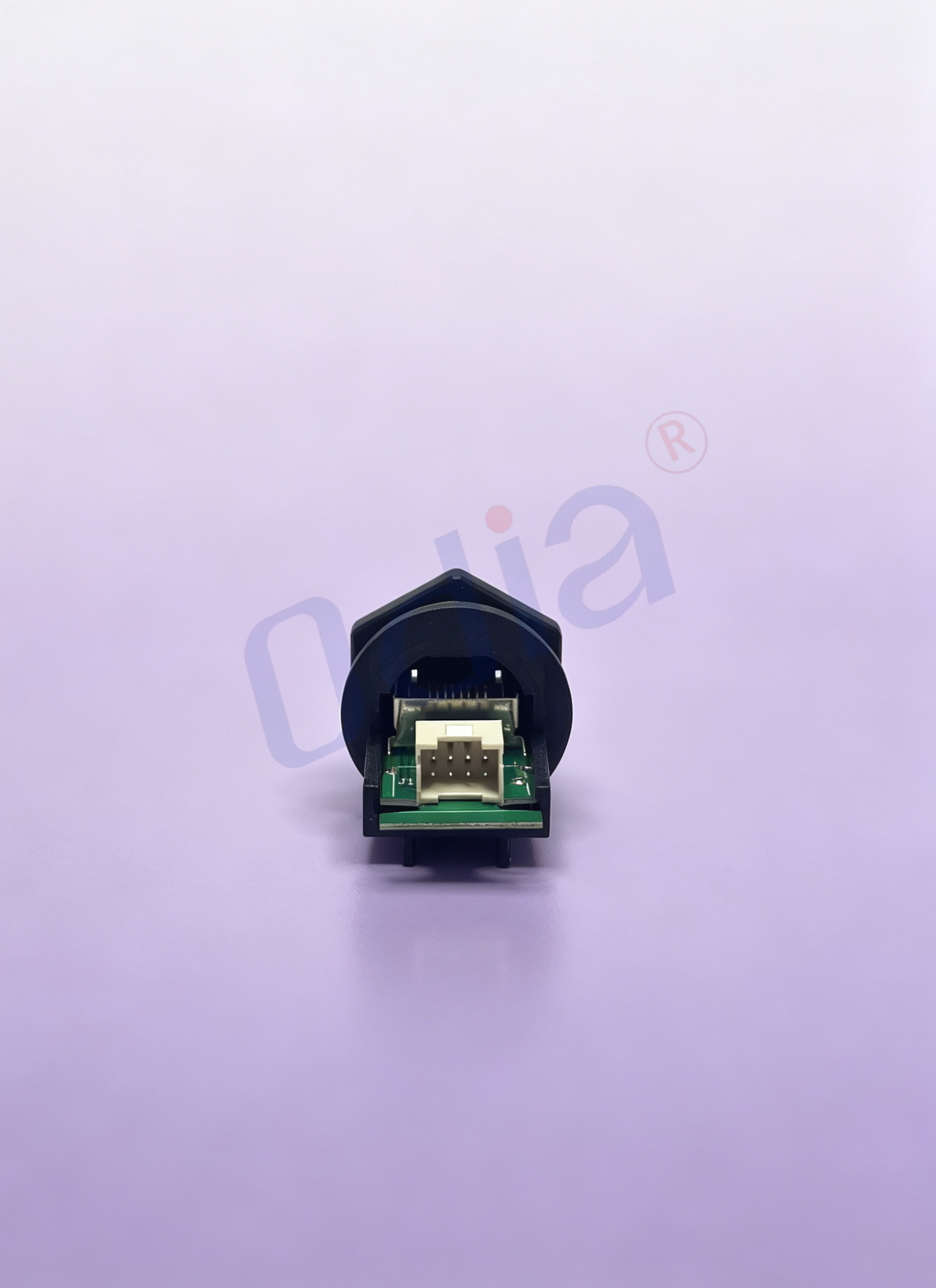

Conector aeronáutico M20 RJ45 con placa de circuito impreso (PCB), arandela estanca, tuerca de bloqueo hexagonal, conector blanco PHSD2.0‑8P con ángulo recto de 90°

Este conector de red aeronáutico M20 RJ45 adopta la especificación universal de montaje en panel con rosca métrica M20. El conjunto completo incluye el cuerpo principal del enchufe aeronáutico RJ45, una placa de circuito impreso (PCB) especializada para conversión de señales, una arandela plana impermeable de silicona, una tuerca de bloqueo hexagonal de precisión y un conector blanco PHSD2.0‑8P de 90° con ángulo recto. Todos los productos terminados superan rigurosas pruebas profesionales, incluidas las pruebas de continuidad eléctrica, resistencia de aislamiento, estabilidad de la señal de red, estanqueidad impermeable y vibración mecánica, para garantizar una calidad estable por lotes y una fiabilidad operativa industrial a largo plazo.

1.1 Especificaciones estructurales y de materiales

La carcasa exterior está fabricada con plástico de ingeniería modificado PA66 de alta calidad y resistente al fuego, con nivel de retardancia al fuego UL94-V0, lo que le confiere una elevada tenacidad mecánica, resistencia al impacto, propiedades anti-envejecimiento y anti-ultravioleta, adaptándose así a la operación prolongada en entornos industriales con altas temperaturas, alta humedad, polvo y vibraciones. La placa de circuito impreso (PCB) interna rígida está personalizada profesionalmente para la conversión de señales de red RJ45, con una disposición de circuitos estandarizada y fijación firme de las soldaduras, evitando así el desorden y la atenuación de la señal causados por un cableado manual desorganizado. La arandela de sellado impermeable está fabricada con silicona industrial de alta elasticidad, con excelente capacidad de recuperación tras compresión y resistencia al envejecimiento, manteniendo un rendimiento estable de sellado tras una compresión prolongada. La pieza de fijación emplea una tuerca de bloqueo hexagonal metálica de precisión, que proporciona un par de apriete uniforme, previniendo eficazmente el deslizamiento de la rosca y la compresión irregular.

La parte interna principal de cableado utiliza un conector blanco PHSD2.0‑8P de ángulo recto de 90°, con un paso estándar de pines de 2,0 mm y una integración de alta densidad de 8 pines. El diseño de salida horizontal curvada sustituye al método de cableado vertical de los conectores rectos tradicionales, permitiendo un cableado paralelo horizontal dentro del armario, lo que ahorra considerablemente el espacio vertical de instalación y resuelve perfectamente las dificultades de instalación en equipos destinados a espacios reducidos. Todos los terminales de contacto conductores están fabricados en bronce fosforoso de alta pureza con un recubrimiento grueso de oro, lo que garantiza una excelente conductividad, resistencia a la oxidación y resistencia a la corrosión.

1.2 Parámetros de rendimiento eléctrico y de red

Compatibilidad con redes: Totalmente compatible con los protocolos industriales de Ethernet Cat5e/Cat6, que admiten transmisión de alta velocidad Gigabit a 10/100/1000 Mbps en modo dúplex completo. Modelo del conector interno: PHSD2.0‑8P, distancia entre pines de 2,0 mm, tipo de salida horizontal con ángulo recto de 90°. Tensión nominal de funcionamiento: 250 V CA/CC. Corriente nominal de funcionamiento: 2 A por contacto. Tensión de ensayo dieléctrico: 1500 V CA (50 Hz, 1 minuto), sin perforación ni arco eléctrico. Resistencia de aislamiento: ≥1000 MΩ a temperatura y humedad normales, aislando eficazmente las fugas de corriente y la diafonía de señales. Resistencia de contacto: ≤5 mΩ, garantizando una transmisión de señal de red con pérdidas ultrabajas, sin pérdida de paquetes, jitter ni retraso. Ciclos mecánicos de conexión/desconexión: más de 1000 ciclos, manteniendo la estabilidad de la conexión eléctrica y la integridad estructural mecánica tras un uso repetido prolongado.

1.3 Parámetros de rendimiento mecánico

Al adoptar un roscado estándar M20 que coincide con una tuerca de bloqueo hexagonal, la instalación es firme y fiable, con una fuerza de bloqueo uniforme. Tras el apriete, el conector queda completamente fijado al panel del equipo sin rotación, desplazamiento ni aflojamiento. La placa de circuito impreso (PCB) integrada emplea una estructura de fijación antivibración, por lo que no se sacude ni se desprende durante el funcionamiento prolongado del equipo. El conector PHSD2.0‑8P de 90° curvado dispone de una fuerza de sujeción precisa y de una función de posicionamiento anticonexión errónea, lo que permite bloquear firmemente el arnés de cables compatible y evitar conexiones falsas y desconexiones intermitentes. El producto completo resiste ensayos de vibración de alta frecuencia de 10 Hz a 2000 Hz, adaptándose plenamente a condiciones de trabajo vibratorias prolongadas, como las presentes en maquinaria de ingeniería, líneas de producción automatizadas y equipos industriales móviles.

1.4 Parámetros de rendimiento ambiental

Rango de temperatura de funcionamiento: ‑40 °C a +85 °C. Rango de temperatura de almacenamiento: ‑50 °C a +110 °C. El producto mantiene un rendimiento estructural estable y una capacidad de transmisión de red constante en entornos extremos de congelación a bajas temperaturas, exposición a altas temperaturas y alternancia frecuente entre frío y calor, sin deformarse, agrietarse ni sufrir atenuación del rendimiento. Puede operar de forma continua en ambientes de alta humedad no condensante con una humedad relativa del 95 %, ofreciendo un excelente rendimiento impermeable, antihongos y anticorrosivo. Tras la instalación estándar del panel con arandela estanca compatible y tuerca de bloqueo hexagonal, el producto alcanza el grado IP65 (protección contra polvo y salpicaduras), lo que permite bloquear eficazmente el polvo industrial, la condensación y las salpicaduras de agua, protegiendo así los circuitos impresos internos (PCB) y los terminales de 8 pines frente a la corrosión ambiental y posibles fallos.

1.5 Método de instalación y cableado

Este conector aéreo M20 RJ45 utiliza una instalación roscada a través del panel. Pase el cuerpo principal del conector a través del orificio estándar M20 del panel, coloque la arandela plana impermeable en la separación del panel y fíjelo y bloquéelo con la tuerca hexagonal de soporte desde el interior del armario para completar el sellado y la fijación. El extremo externo incorpora un puerto RJ45 estándar para la conexión de cables de red y así lograr la transmisión de datos a velocidad Gigabit; el extremo interno emplea una conexión rápida de cableado en ángulo recto de 90°, blanca, tipo PHSD2.0‑8P. El método de salida horizontal se adapta a espacios reducidos dentro del armario, y los operarios solo deben insertar horizontalmente el correspondiente arnés macho PHSD2.0 de 8 pines para completar el cableado, sin necesidad de soldadura alguna, lo que mejora notablemente la eficiencia de montaje en fábrica y simplifica las tareas posteriores de mantenimiento y sustitución del arnés.

Este nuevo conector aeronáutico M20 RJ45, recientemente mejorado, integra la conversión de señales en PCB, una estructura estanca al agua, un sistema de bloqueo hexagonal antidesconexión y una estructura de cableado rápido con ahorro de espacio, con ángulo de 90° y norma PHSD2.0‑8P. Resuelve integralmente los problemas habituales de las interfaces industriales RJ45 tradicionales, como el gran espacio requerido para el cableado, la dificultad de instalación en espacios reducidos, el proceso de soldadura complejo, el deficiente rendimiento estanco y la facilidad de aflojamiento bajo vibración. Permite la transmisión de red Gigabit de alta velocidad, protección ambiental industrial, fijación antivibración y cableado rápido sin herramientas con ahorro de espacio, lo que lo convierte en la mejor opción para equipos industriales compactos y escenarios de cableado en armarios estrechos.

2.1 Diseño único PHSD2.0‑8P con ángulo recto de 90°, cableado con ahorro de espacio

Distinto de los conectores internos verticales convencionales, este producto adopta una estructura de salida horizontal doblada a 90°. Cambia el método tradicional de cableado vertical, ahorra eficazmente el espacio interno de instalación en sentido vertical y resuelve por completo el problema de que los conectores rectos no se puedan instalar ni cablear en armarios estrechos y equipos compactos; mejora notablemente la tasa de aprovechamiento del espacio interno del equipo y está especialmente optimizado para cajas de control industrial de tamaño pequeño y mediano, así como para terminales inteligentes integrados.

2.2 Placa de circuito impreso (PCB) de precisión integrada, señal estable y de baja interferencia

La placa de circuito impreso (PCB) integrada personalizada estandariza la ruta interna de señales RJ45, evita el cableado manual desordenado y las soldaduras irregulares, reduciendo eficazmente la diafonía electromagnética y la atenuación de señal en entornos electromagnéticos industriales complejos. El diseño optimizado del circuito garantiza la transmisión en tiempo real, estable y con baja latencia de señales de red Gigabit, mejorando notablemente la estabilidad y la capacidad antiinterferencias de la comunicación Ethernet industrial en comparación con los conectores RJ45 tradicionales de tipo soldado.

2.3 Arandela estanca completa + tuerca de bloqueo hexagonal: instalación firme y hermética

El producto está equipado, de serie, con una arandela plana impermeable de silicona específica y una tuerca de bloqueo hexagonal de precisión. La arandela impermeable forma una barrera de sellado hermética entre el conector y el panel del equipo para bloquear el polvo y el agua salpicada; la tuerca hexagonal proporciona una fuerza de bloqueo uniforme y potente, evitando el deslizamiento de la rosca y la compresión irregular causados por tuercas redondas convencionales. La cooperación dual entre sellado y bloqueo garantiza un rendimiento estable a largo plazo en cuanto a sellado y antidesbloqueo en entornos industriales exigentes y con vibraciones.

2.4 Conexión eléctrica rápida sin herramientas, alta eficiencia productiva

El conector interno PHSD2.0‑8P doblado a 90° adopta un paso estándar de pines de 2,0 mm y un diseño integrado de alta densidad de 8 pines, lo que permite cumplir con los requisitos de transmisión integrada de múltiples señales. El método de conexión rápida elimina por completo la operación manual de soldadura, suprime productos defectuosos como uniones frías, uniones virtuales y desoldaduras, mejora notablemente la eficiencia de ensamblaje en la línea de producción y facilita el reemplazo rápido del arnés y el mantenimiento del equipo en etapas posteriores.

material industrial de grado 2,5 y certificación conforme a normas globales

Al adoptar materias primas industriales ignífugas, resistentes a altas temperaturas y anti-envejecimiento, combinadas con contactos dorados anti-oxidación y accesorios impermeables de alta elasticidad, el producto presenta una excelente adaptabilidad ambiental y una larga vida útil. Todos los productos cumplen con las normas internacionales de protección ambiental CE y RoHS, satisfaciendo los requisitos globales de exportación. Una inspección rigurosa por muestreo por lotes garantiza una calidad de producto estable y fiable, ayudando a los clientes a reducir la tasa de fallos de los equipos y los costos de mantenimiento posventa.

Gracias a sus ventajas —como la transmisión de red a alta velocidad Gigabit, su rendimiento resistente al polvo y a salpicaduras IP65, su sistema de bloqueo antivibración con tuerca hexagonal, su PCB optimizada para señal y su cableado ahorrador de espacio con curvatura de 90°—, este conector aeronáutico M20 RJ45 se utiliza ampliamente en armarios compactos de control industrial, equipos inteligentes de espacios reducidos, terminales de vigilancia exterior, electrónica para maquinaria de obra e interconexión de instrumentos de precisión.

3.1 Armarios de control industrial compactos

Especialmente adecuados para cajas de control industrial pequeñas y medianas, armarios integrados con PLC y equipos de automatización compactos con espacio interno reducido. La estructura de cableado en ángulo recto de 90° ahorra eficazmente espacio interno, resuelve el cuello de botella de instalación de conectores rectos y garantiza una comunicación estable en red Gigabit, así como un montaje y mantenimiento cómodos.

3.2 Supervisión exterior y terminales inteligentes de campo

Adecuados para cajas de supervisión miniatura al aire libre, terminales de adquisición de datos en campo y dispositivos inteligentes compactos para instalación en bordes de carretera. La estructura de sellado con arandela impermeable resiste eficazmente salpicaduras de lluvia, condensación y acumulación de polvo exterior, permitiendo el funcionamiento estable de la red en exteriores durante todas las condiciones climáticas.

3.3 Maquinaria de obra y electrónica industrial montada en vehículos

Aplicado a las interfaces de comunicación en red de maquinaria de ingeniería, equipos agrícolas y módulos de control industrial montados en vehículos. El roscado M20 y el diseño antideslizamiento con tuerca hexagonal se adaptan perfectamente a las condiciones de vibración prolongada y terreno irregular propias del funcionamiento de los equipos mecánicos, resolviendo el problema de desconexiones frecuentes en las interfaces de red tradicionales.

3.4 Instrumentos de ensayo de precisión y equipos compactos de detección inteligente

Utilizado para la transmisión de datos en red y la interacción de señales en instrumentos industriales de ensayo de precisión y equipos analíticos miniaturizados. El diseño optimizado de la placa de circuito impreso (PCB) con bajo nivel de interferencia garantiza una transmisión de datos precisa y en tiempo real, mejorando la exactitud de detección y la estabilidad operativa de los instrumentos de precisión.

3.5 Sistemas miniaturizados de control para energías renovables

Aplicable a cajas de control de almacenamiento de energía fotovoltaica en miniatura, terminales de monitorización distribuida y equipos de control compactos para edificios inteligentes. Se adapta a cambios ambientales complejos, como diferencias de temperatura y humedad, ofreciendo una conexión de red Gigabit estable y fiable para sistemas de energías renovables y edificios inteligentes con espacio interno limitado.

P1: ¿Qué accesorios incluye este conjunto de conector aéreo M20 RJ45?

El conjunto completo incluye el cuerpo principal del conector aéreo M20 RJ45, una placa de circuito impreso (PCB) integrada para conversión de señal, una arandela plana estanca, una tuerca de bloqueo hexagonal de precisión y un conector integrado PHSD2.0‑8P blanco de 90° en ángulo recto. Todos los accesorios necesarios para instalación y cableado están incluidos, listos para usar sin necesidad de adquisiciones adicionales.

P2: ¿Cuál es la característica más destacada de esta versión curvada de 90° frente a la versión recta?

Este producto adopta un diseño de cableado horizontal en ángulo recto de 90°, lo que ahorra considerablemente el espacio vertical interno del armario, resuelve el problema de instalación en equipos estrechos y compactos, y resulta más adecuado para cajas de control pequeñas y terminales integrados donde no es posible disponer el cableado en línea recta.

P3: ¿Qué velocidad de red y qué protocolos admite este conector?

Es totalmente compatible con los protocolos Ethernet Cat5e y Cat6, y admite transmisión de alta velocidad Gigabit de 10 Mbps, 100 Mbps y 1000 Mbps, cumpliendo así los requisitos de comunicación en tiempo real y transmisión de grandes volúmenes de datos de los equipos industriales.

P4: ¿Cuál es el nivel de protección contra agua y polvo del producto?

Tras una instalación correcta con la arandela estanca correspondiente y la tuerca de bloqueo hexagonal, el producto alcanza el nivel IP65 de protección contra polvo y salpicaduras, lo que le permite resistir eficazmente el polvo industrial, la condensación y las salpicaduras de agua. Es adecuado para talleres interiores y entornos semiesternos, pero no para inmersión prolongada bajo el agua.

P5: ¿Por qué elegir una tuerca hexagonal para la fijación?

La tuerca de bloqueo hexagonal ofrece una mayor resistencia a la torsión y una fuerza de apriete uniforme, lo que evita el deslizamiento de la rosca y la compresión excéntrica, permite un ajuste más estrecho de la arandela impermeable y garantiza un rendimiento más estable contra el aflojamiento y de sellado en entornos con vibraciones prolongadas.

P6: ¿Admite el producto servicios personalizados?

Ofrecemos personalización adaptada, incluyendo ajuste de la definición de pines, color especial de la carcasa, grado impermeable mejorado y parámetros personalizados del circuito impreso (PCB), para satisfacer distintos requisitos de proyectos y compatibilidad con equipos.

P7: ¿Cuáles son las políticas de certificación, entrega y posventa?

Todos los productos han superado las certificaciones internacionales CE y RoHS. Los productos estándar en stock se pueden enviar en un plazo de 3 a 5 días hábiles, y los pedidos personalizados tardan entre 7 y 15 días hábiles. Ofrecemos una garantía de calidad global de 12 meses y soporte técnico profesional en línea las 24 horas para la selección de productos, orientación sobre la instalación y resolución de averías.
