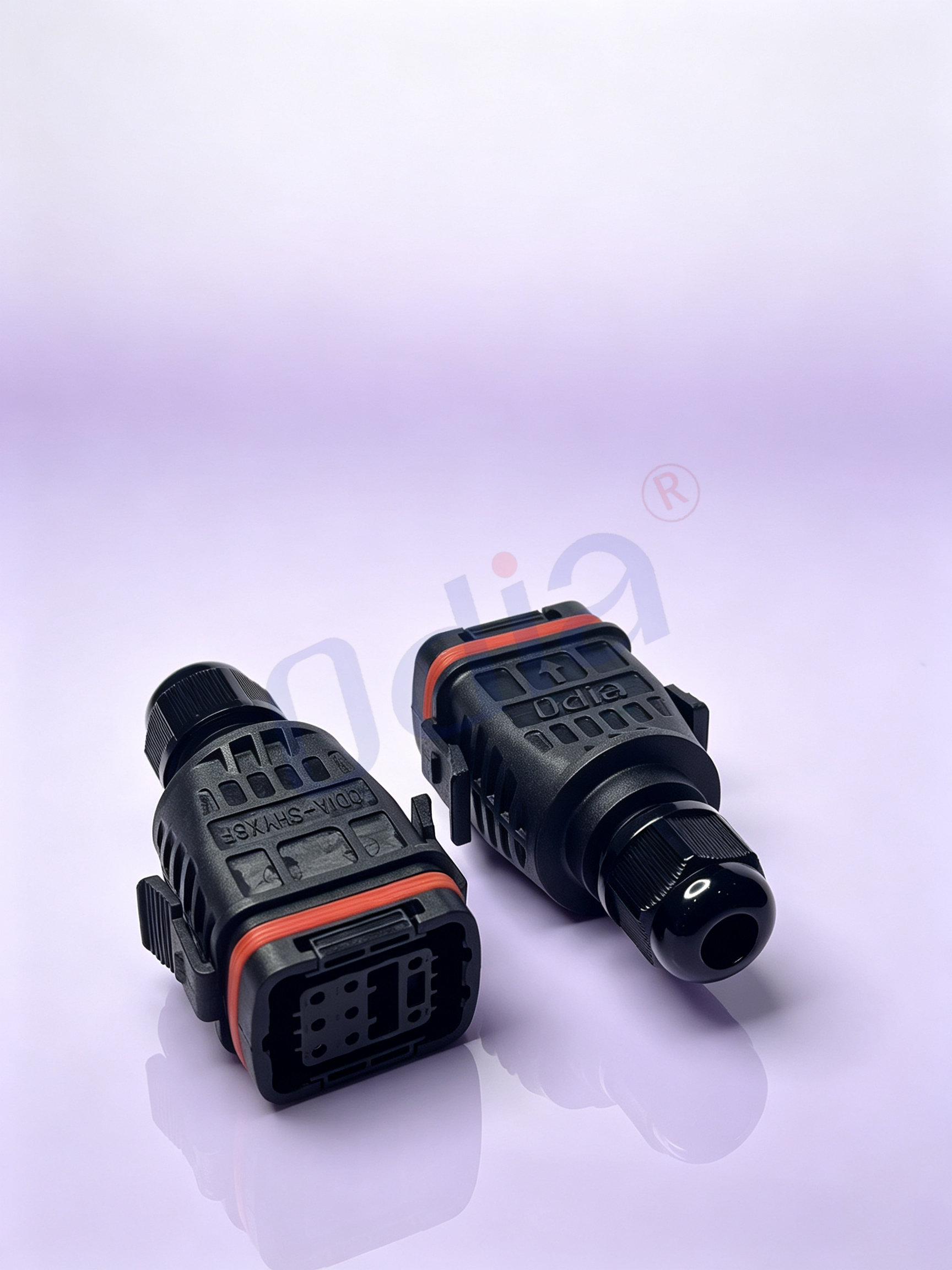

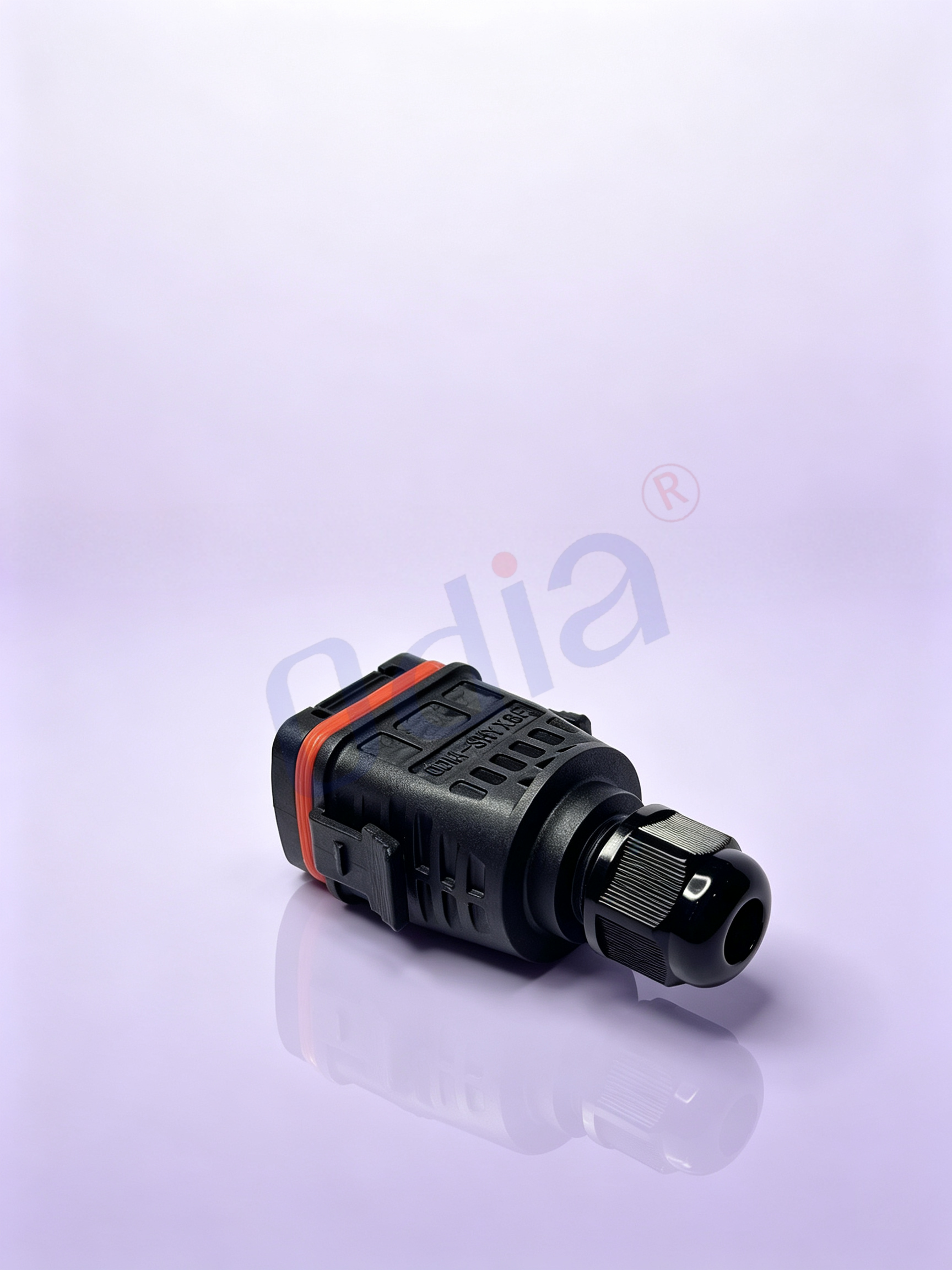

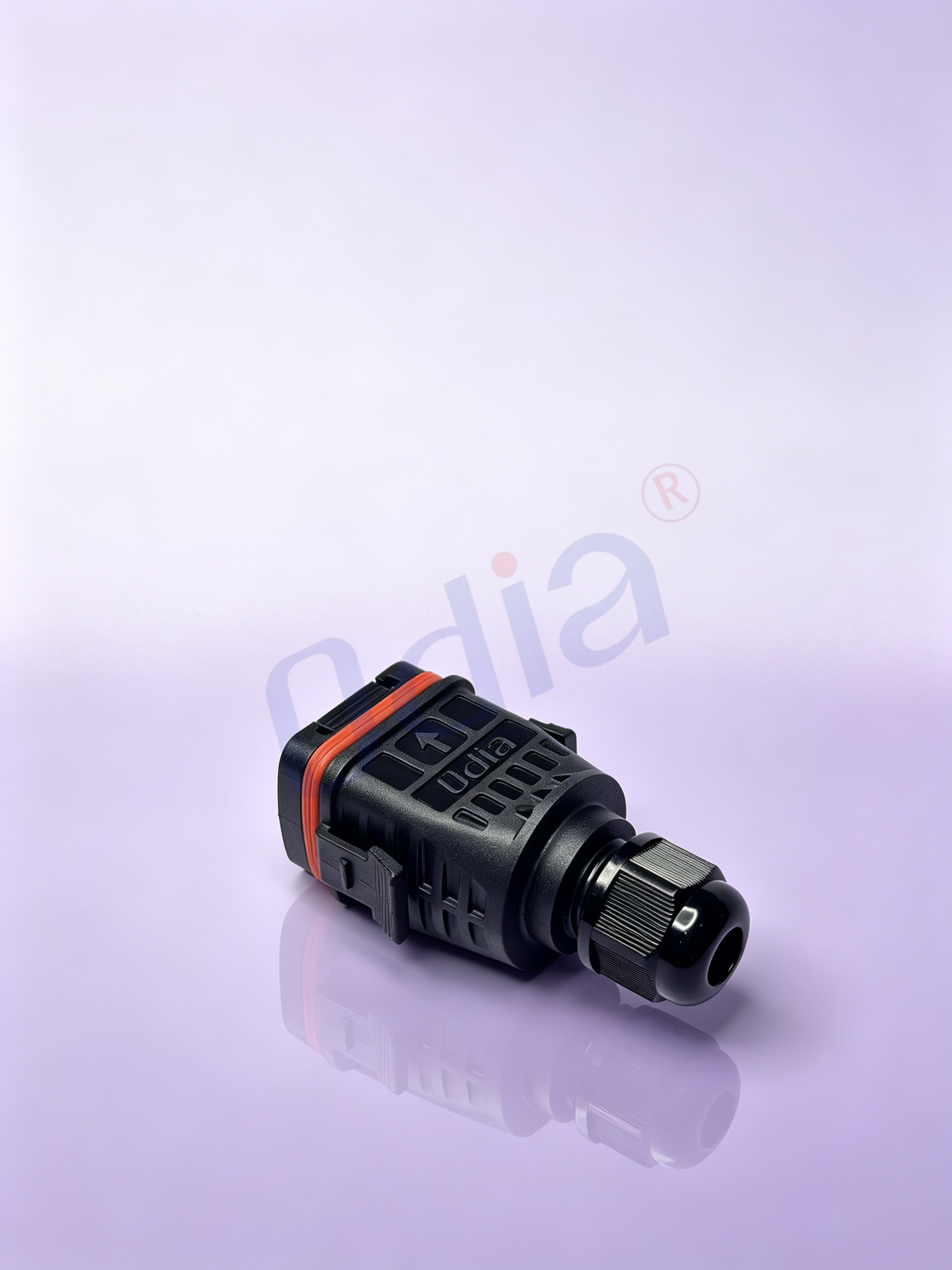

ODIA-Shouhang8F 8-κανάλι γυναικείος υδροστεγής συνδετήρας τύπου κολλήσεως

Χαρακτηριστικά & Πλεονεκτήματα Προϊόντος

Σχεδιασμός τερματικής σύνδεσης με σύρμα κολλήσιμου τύπου για εύκαμπτη συναρμολόγηση επιτόπου Αυτή η θηλυκή υποδοχή με 8 ακροδέκτες χρησιμοποιεί δομή καλωδίου για κολλητή αντί για σχεδιασμό με κρατούμενους ακροδέκτες. Είναι ιδανική για παραγωγή μικρών παρτίδων, εγκατάσταση επιτόπου και εργασίες συντήρησης. Οι τεχνικοί χρειάζονται μόνο ένα απλό κολλητήριο για να ολοκληρώσουν τη σύνδεση των καλωδίων, χωρίς να απαιτούνται ακροδέκτες για κράτημα ή μηχανήματα κρατήματος, τα οποία είναι ακριβά. Κάθε ακροδέκτης διαθέτει μεγάλο χώρο για κόλληση, κάνοντας ευκολότερη τη γέμιση με κολλητικό μέταλλο και μειώνοντας τον κίνδυνο ανεπαρκούς κόλλησης. Ακόμη και για καλωδιώσεις πολυπύρηνων καλωδίων με μεικτά ηλεκτρικά και σηματοδοτικά κυκλώματα, εξασφαλίζονται σταθερές κολλητές συνδέσεις.

Πλήρες σετ αξεσουάρ υδροστεγανότητας για αξιόπιστη απόδοση IP67 Κάθε σετ περιλαμβάνει πλήρως την παξιμαδιά ασφάλειας, το υδροστεγές καλωδιακό σύνδεσμο και το πυριτιούχο υδροστεγές δακτύλιο σφράγισης. Μετά την πλήρη συναρμολόγηση και την ενσωμάτωση με το αντίστοιχο αρσενικό βύσμα, ολόκληρη η συναρμολόγηση επιτυγχάνει βαθμό υδροστεγανότητας IP67. Ο πυριτιούχος δακτύλιος σφράγισης γεμίζει τα κενά μεταξύ των επιφανειών σύνδεσης του αρσενικού και θηλυκού περιβλήματος. Ο ρυθμιζόμενος καλωδιακός σύνδεσμος συμπιέζει το εσωτερικό ελαστικό μανίκι για να σφραγίσει την εξωτερική επιφάνεια του καλωδίου, εμποδίζοντας την είσοδο νερού, σκόνης, ομίχλης και άμμου στην εσωτερική περιοχή επαφής. Μπορεί να αντέξει προσωρινή βραχύχρονη βύθιση σε νερό και είναι κατάλληλος για εξωτερική εγκατάσταση σε εκτεθειμένες θέσεις.

Ανθεκτικό περίβλημα από ενισχυμένο PA66 με εξαιρετική προσαρμοστικότητα στο περιβάλλον Το περίβλημα του συνδετήρα κατασκευάζεται από πλαστικό PA66 ενισχυμένο με γυάλινες ίνες και διαθέτει αντίσταση στην καύση σύμφωνα με το πρότυπο UL94V0. Αντέχει σε κύκλους υψηλών και χαμηλών θερμοκρασιών, υπεριώδη ακτινοβολία και χημική διάβρωση. Δεν γίνεται εύθραυστο κατά τη διάρκεια μακροχρόνιας έκθεσης στον ήλιο σε εξωτερικούς χώρους ή σε κρύο χειμωνιάτικο περιβάλλον. Η επιφανειακή φόρμουλα αντίστασης στη γήρανση επεκτείνει τη διάρκεια ζωής εξοπλισμού για εξωτερική χρήση.

Κλείδωμα Quicksnap με αντιδονητική και αντιαπόσβεσης απόδοση Ενσωματωμένος διπλός μηχανισμός κλειδώματος. Όταν τα αρσενικά και θηλυκά βύσματα εισάγονται πλήρως, ακούγεται σαφές κλικ για επιβεβαίωση της κατάστασης κλειδώματος. Το γλωσσίδιο κλειδώματος διαθέτει επαρκή μηχανική αντοχή. Ακόμα και υπό την επίδραση δονήσεων επιπέδου οχήματος, συνεχούς ταλάντωσης ή μηχανικής κρούσης, δεν προκαλείται τυχαία αποσύνδεση. Διατηρεί σταθερή μετάδοση ισχύος και σήματος, αποφεύγοντας τη διακοπή λειτουργίας του εξοπλισμού λόγω χαλαρής σύνδεσης.

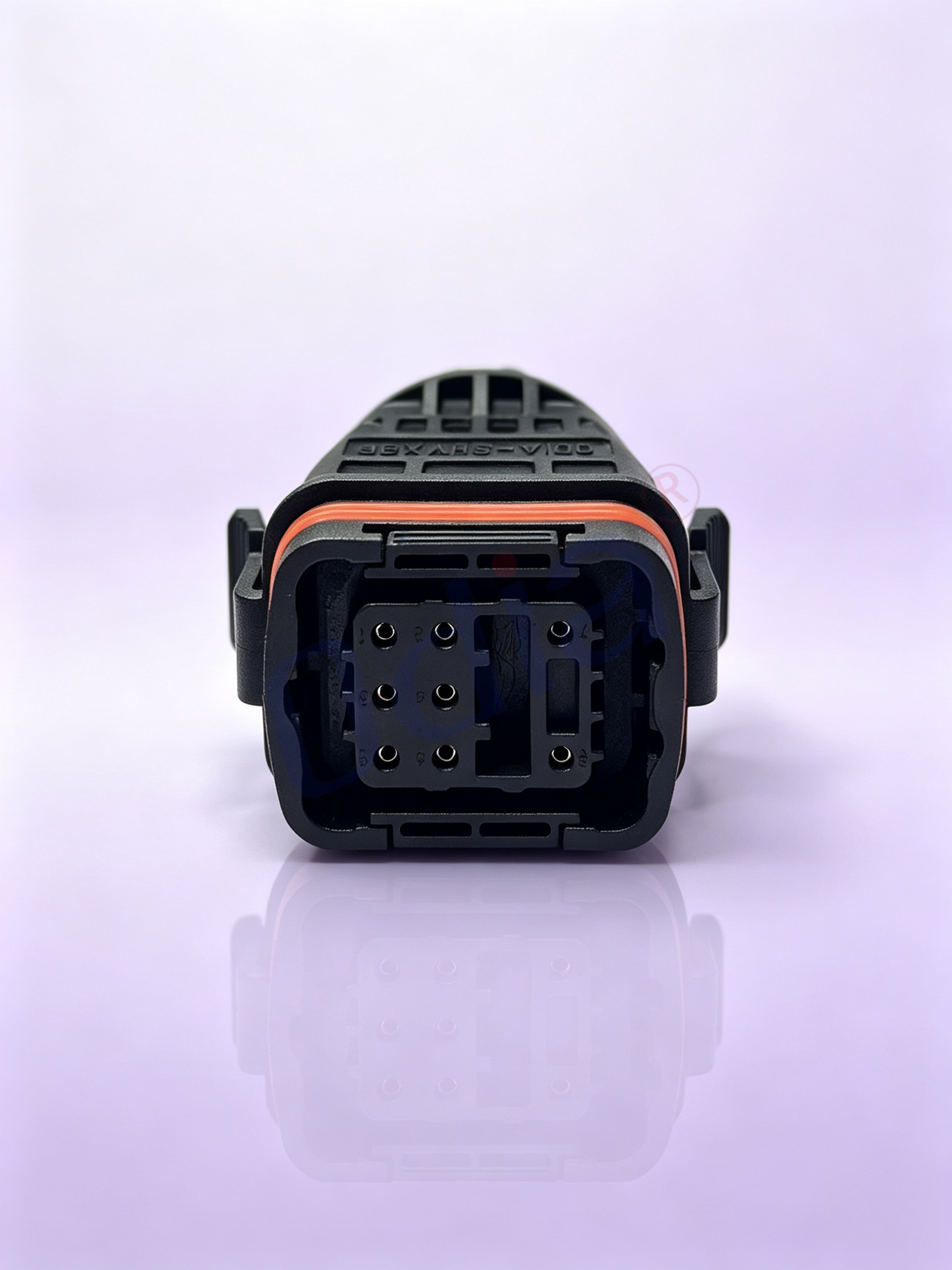

Υψηλής απόδοσης επιχρυσωμένες επαφές από χαλκό για σταθερή μετάδοση σήματος Οι εσωτερικές επαφές 8 ακροδεκτών κατασκευάζονται από κράμα χαλκού υψηλής αγωγιμότητας με επιχρύσωση. Η χαμηλή αντίσταση επαφής μειώνει αποτελεσματικά την παραγωγή θερμότητας υπό φορτίο. Η επιχρυσωμένη επιφάνεια προλαμβάνει την οξείδωση και τη σκούρανση σε υγρά ή αλμυρά ομιχλώδη περιβάλλοντα. Διατηρεί εξαιρετική ηλεκτρική απόδοση ακόμα και μετά από επανειλημμένες εισαγωγές και εξαγωγές. Υποστηρίζει τόσο τη μετάδοση ισχύος όσο και την πολυκαναλική μετάδοση σήματος.

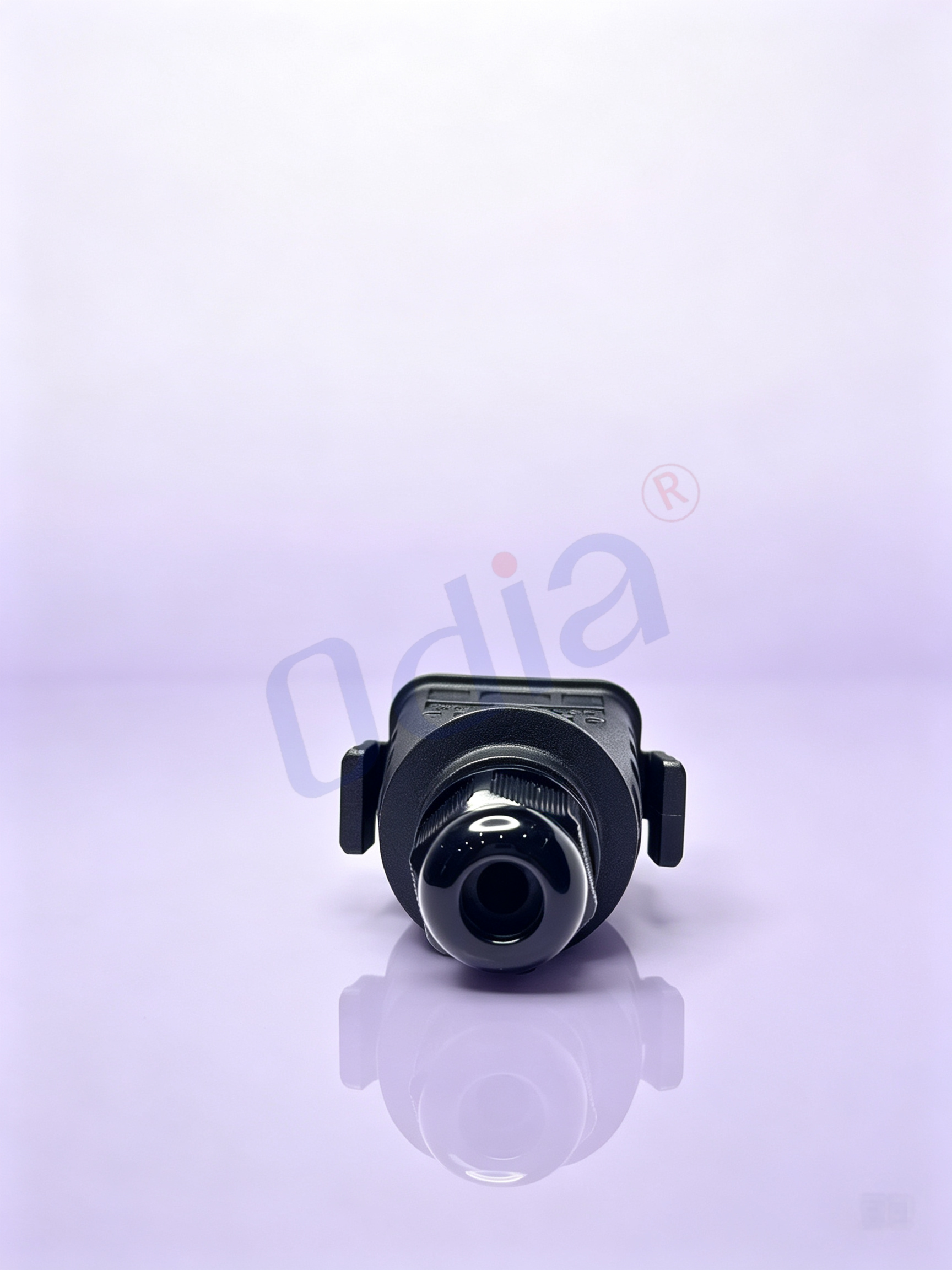

Ενσωματωμένη δομή προστασίας καλωδίου από τάση Το υποστηρικτικό αδιάβροχο καλωδιακό σύνδεσμος δεν παρέχει μόνο αδιάβροχη σφράγιση, αλλά επίσης ισχυρή προστασία του καλωδίου από τάση. Όταν το καλώδιο τραβιέται, στρέφεται ή σύρεται, η δύναμη τραβήγματος ενεργεί στο περίβλημα του καλωδιακού συνδέσμου και όχι στις κολλητές συνδέσεις. Αυτό προστατεύει σημαντικά τις χειροποίητες κολλητές συνδέσεις καλωδίου-ακίδας, αποφεύγοντας τη ραγδαία θραύση των κολλητών συνδέσεων και την αποτυχία ανοικτού κυκλώματος που προκαλείται από εξωτερική δύναμη τραβήγματος του καλωδίου.

Συμπαγές μέγεθος περιβλήματος για περιορισμένο χώρο εγκατάστασης Το συνολικό περίβλημα διατηρεί συμπαγή περίγραμμα. Μπορεί να χρησιμοποιηθεί σε εξοπλισμό με στενή χώρο καλωδίωσης. Το εξωτερικό περίγραμμα αποφεύγει περιττές προεξοχές. Οι χειριστές μπορούν να ολοκληρώσουν εύκολα τις λειτουργίες σύνδεσης και κλειδώματος/ξεκλειδώματος ακόμη και με γάντια σε βιομηχανικό χώρο.

Πλήρης σειρά παρεχόμενων αξεσουάρ, χωρίς ανάγκη αγοράς επιπλέον εξαρτημάτων Κάθε σετ προϊόντων περιλαμβάνει το κυρίως σώμα θηλυκής υποδοχής, παξιμάδι ασφάλειας, υδροστεγή καλωδιακή είσοδο και υδροστεγή σφραγιστική δακτυλιοειδή λωρίδα. Οι πελάτες λαμβάνουν όλα τα απαιτούμενα εξαρτήματα για την πλήρη συναρμολόγηση. Δεν υπάρχει ανάγκη να προμηθευτούν ξεχωριστές εισόδους ή παρεμβύσματα, γεγονός που απλοποιεί την αγορά και τη διαχείριση αποθεμάτων.

Σενάρια Εφαρμογής

Αυτός ο υδροστεγής θηλυκός συνδετήρας ODIASHYX8F 8P με καλώδιο κολλήσεως χρησιμοποιείται ευρέως σε βιομηχανικό εξοπλισμό νέας ενέργειας, εξωτερική παρακολούθηση, μεταφορικό εξοπλισμό, συστήματα αποθήκευσης ενέργειας και άλλους τομείς που απαιτούν σταθερή υδροστεγή σύνδεση ισχύος και σήματος.

Εξοπλισμός Νέας Ενέργειας Φωτοβολταϊκής & Αποθήκευσης Ενέργειας Χρησιμοποιείται για την καλωδίωση βοηθητικών σημάτων του πίνακα αποθήκευσης ενέργειας, του εξωτερικού καλωδίου σημάτων της μπαταρίας και της σύνδεσης καλωδίου ελέγχου του φωτοβολταϊκού ιχνηλάτη. Τα εξωτερικά συστήματα αποθήκευσης ενέργειας εκτίθενται σε βροχή, υγρασία, μεγάλη διαφορά θερμοκρασίας μεταξύ ημέρας και νυκτός. Η υδροπροστασία IP67 εμποδίζει την είσοδο υγρασίας στους ακροδέκτες σημάτων, διασφαλίζοντας την κανονική επικοινωνία μεταξύ της μονάδας διαχείρισης μπαταρίας και της εξωτερικής μονάδας ελέγχου. Ο σχεδιασμός με κολλητά καλώδια διευκολύνει την τοπική τροποποίηση και συντήρηση του καλωδιακού δικτύου του συστήματος αποθήκευσης ενέργειας.

Εξωτερική παρακολούθηση και έξυπνος εξοπλισμός Οι εξωτερικές κάμερες παρακολούθησης, οι εξωτερικοί έξυπνοι αισθητήρες και οι έξυπνες συσκευές παρακολούθησης στο πλάι του δρόμου απαιτούν συχνά εξωτερική σύνδεση καλωδίου-σε-συσκευή. Αυτός ο 8-ακροδέκτης συνδετήρας μπορεί να μεταφέρει πολυκαναλικά σήματα ισχύος και ελέγχου ταυτόχρονα. Η υδροπροστασία προστατεύει το εσωτερικό κύκλωμα από ζημιά λόγω βροχής και σκόνης. Η τερματική σύνδεση με κολλητά καλώδια είναι βολική για την τοπική καλωδίωση κατά την εγκατάσταση της συσκευής.

Βιομηχανική αυτοματοποίηση και εξωτερικοί πίνακες ελέγχου Καλωδίωση σήματος πεδίου για βιομηχανικό πίνακα ελέγχου, εξωτερικά διανεμημένα μοντέλα αισθητήρων και κινητό βιομηχανικό εξοπλισμό. Σε εργοστασιακό εργαστήριο με περιβάλλον σκόνης και ψεκασμού νερού, αυτός ο συνδετήρας απομονώνει τη σκόνη και τον ψεκασμό νερού. Σχεδιασμός αντιδόνησης με κλείδωμα προσαρμόζεται στη μηχανική δόνηση από τις παραγωγικές μηχανές.

Ειδικά Οχήματα & Κινητά Μηχανήματα Μηχανήματα εργοταξίου, γεωργικός εξοπλισμός και ειδικά οχήματα νέας ενέργειας απαιτούν εξωτερική σύνδεση καλωδίωσης. Η αντίσταση στη δόνηση για οχήματα εμποδίζει την τυχαία αποσύνδεση κατά τη λειτουργία του οχήματος. Ευρύ εύρος θερμοκρασιών: −40 ℃ έως + 85 ℃ προσαρμόζεται στην υψηλή θερμοκρασία του περιβάλλοντος του κινητήρα και στις χαμηλές θερμοκρασίες των βόρειων περιοχών.

Εγκαταστάσεις σχετικές με τη θάλασσα και το αλμυρό ομίχλη Εξοπλισμός εξωτερικού χώρου σε παραθαλάσσιες περιοχές και εγκαταστάσεις παρακολούθησης στην ακτή αντιμετωπίζουν διάβρωση από αλμυρή ομίχλη. Επιχρυσωμένες επαφές και σφραγισμένο περίβλημα επιβραδύνουν το ρυθμό διάβρωσης, επεκτείνοντας τη διάρκεια ζωής του συστήματος καλωδίωσης.

Σύστημα ελέγχου δρομοφωτισμού και εξωτερικού φωτισμού Καλωδιακή δέσμη ελέγχου έξυπνου δρομικού φωτιστικού, εξωτερική σύνδεση για τοπίου. Αντέχει μακροχρόνια έκθεση σε εξωτερικές συνθήκες (άνεμο και βροχή). Η δομή solderwire επιτρέπει στην ομάδα μηχανικών να ολοκληρώσει γρήγορα την εγκατάσταση καλωδίων επιτόπου.

Εξωτερική καλωδιακή δέσμη ρομπότ και κινητής συσκευής Σύνθετο καλώδιο εξωτερικής τροφοδοσίας και σήματος για κινητά ρομπότ. Το προστατευτικό στεγανό σύνδεσμο (strain-relief cable gland) προστατεύει τις συγκολλήσεις από τις μηχανικές τάσεις που προκαλούνται κατά την κίνηση του ρομπότ.

Συχνές Ερωτήσεις

Ερώτηση 1: Τι σημαίνει η έκδοση solderwire; Χρειάζομαι κρατήρες (crimp terminals); Απάντηση: Η έκδοση solderwire σημαίνει ότι πρέπει να συγκολλήσετε απευθείας τα γυμνά σύρματα από χαλκό στους εσωτερικούς ακροδέκτες του συνδέσμου με σιδεράκι συγκόλλησης. Δεν απαιτούνται κρατήρες (crimp terminals) ούτε εργαλεία κράμπινγκ. Αυτός ο σχεδιασμός είναι κατάλληλος για μικρές παρτίδες συναρμολόγησης, συντήρηση/επισκευή και εγκατάσταση επιτόπου. Εάν χρειάζεστε μαζική παραγωγή υψηλού όγκου, μπορείτε να επικοινωνήσετε μαζί μας για την έκδοση με κράμπινγκ.

Ερώτηση 2: Μπορεί αυτός ο σύνδεσμος πραγματικά να επιτύχει βαθμό στεγανότητας IP67; Α: Η βαθμίδα IP67 επιτυγχάνεται υπό σωστή πλήρη συναρμολόγηση: πλήρης σύζευξη αρσενικού και θηλυκού βύσματος με ασφάλιση, εγκατάσταση υδροστεγούς παρεμβύσματος και σωστή σύσφιξη του υδροστεγούς καλωδιοδεσμού για συμπίεση του εσωτερικού ελαστικού μανδύα που περιβάλλει το εξωτερικό περίβλημα του καλωδίου. Εάν λείπει οποιοδήποτε αξεσουάρ ή δεν σφίγγεται ο καλωδιοδέσμος, η υδροστεγανότητα δεν μπορεί να εγγυηθεί. Παρακαλούμε να ακολουθείτε αυστηρά τις οδηγίες συναρμολόγησης.

Ε3: Ποια εξωτερική διάμετρος καλωδίου είναι συμβατή με αυτόν τον υδροστεγή καλωδιοδέσμο; Α: Ο συμβατός υδροστεγής καλωδιοδέσμος υποστηρίζει εξωτερική διάμετρο καλωδίου 6,0 mm έως 12,0 mm. Παρακαλούμε να επιλέξετε καλώδια εντός αυτού του εύρους. Καλώδιο πολύ λεπτό ή πολύ παχύ θα οδηγήσει σε κακή στεγανότητα και θα απωλέσει τη λειτουργία υδροστεγανότητας.

Ε4: Ποιο είναι το μέγιστο ονομαστικό ρεύμα ανά ακροδέκτη; Α: Το ονομαστικό συνεχές ρεύμα είναι 10 A ανά ακροδέκτη σε κανονική θερμοκρασία περιβάλλοντος. Όταν και οι 8 ακροδέκτες μεταφέρουν ταυτόχρονα πλήρες φορτίο, πρέπει να ληφθεί υπόψη η αύξηση της θερμοκρασίας και να χρησιμοποιηθεί με μειωμένη ισχύ. Μην υπερβαίνετε το όριο ρεύματος για να αποφύγετε κίνδυνο υπερθέρμανσης.

Ε5: Μπορεί αυτή η θηλυκή υποδοχή να χρησιμοποιηθεί αυτόνομα, χωρίς το αντίστοιχο αρσενικό βύσμα; Α: Όχι. Η υδροστεγής σφράγιση λειτουργεί μόνο όταν το αρσενικό και το θηλυκό μέρος είναι πλήρως συνδεδεμένα. Ένα μόνο θηλυκό ρευματολογικό υποδοχέα δεν εξασφαλίζει υδροστεγή λειτουργία. Πρέπει να αγοράσετε το αντίστοιχο αρσενικό βύσμα Shouhang8P για να δημιουργήσετε ένα πλήρες υδροστεγές σύστημα σύνδεσης.

Ε6: Είναι αυτός ο συνδετήρας τύπου PCB-mount; μπορώ να τον κολλήσω σε πλακέτα κυκλώματος; Α: Αυτός είναι θηλυκός υποδοχέας τύπου solder-wire (εγκατάσταση επιτόπου), για κολλητή σύνδεση καλωδίων, όχι τύπου through-hole ή SMD για πλακέτες κυκλώματος. Δεν μπορεί να κολληθεί απευθείας σε πλακέτα PCB. Εάν χρειάζεστε έκδοση τύπου PCB-mount, επικοινωνήστε, παρακαλώ, με την ομάδα πωλήσεων μας για εναλλακτικό μοντέλο.

Ε7: Ποιο είναι το εύρος λειτουργικής θερμοκρασίας; Μπορεί να λειτουργήσει σε ψυχρό περιβάλλον −40 °C; Α: Το εύρος λειτουργικής θερμοκρασίας είναι −40 °C έως + 85°C. Το υλικό του περιβλήματος και τα σιλικόνης εξαρτήματα σφράγισης αντέχουν σε αυτό το εύρος θερμοκρασιών. Προσέξτε, παρακαλώ, την κατάταξη θερμοκρασίας των καλωδίων κατά την επιλογή των συμπληρωματικών καλωδίων.

Ε8: Ποιος είναι ο χρόνος παράδοσης για δείγματα και μαζικές παραγγελίες; Α: Δείγματα μικρής ποσότητας μπορούν να διατεθούν εντός 37 εργάσιμων ημερών. Ο χρόνος παραγωγής σε μεγάλη κλίμακα εξαρτάται από την ποσότητα της παραγγελίας. Παρακαλούμε να στείλετε ερώτησή σας στο ηλεκτρονικό ταχυδρομείο πωλήσεων μας για λεπτομερή προσφορά και χρονοδιάγραμμα παράδοσης.

Επικοινωνήστε μαζί μας

Η ODIA είναι επαγγελματικός κατασκευαστής ειδικευμένος σε βιομηχανικούς υδροστεγανούς συνδετήρες, συνδετήρες αυτοκινήτου, αξεσουάρ καλωδιώσεων για αποθήκευση ενέργειας. Επικεντρωνόμαστε στην έρευνα και ανάπτυξη (R&D), την ενσωμάτωση με έγχυση, την εμβολοκόπηση και τη συναρμολόγηση εξαρτημάτων σύνδεσης υψηλής αξιοπιστίας. Προσφέρουμε τυποποιημένα προϊόντα καθώς και υπηρεσίες προσαρμοστικής ανάπτυξης για συνδετήρες με ειδικές προδιαγραφές.

Εάν έχετε τεχνικές ερωτήσεις σχετικά με τη θηλυκή υποδοχή ODIASHYX8F 8 ακροδεκτών με κολλητή σύνδεση καλωδίου, χρειάζεστε δοκιμαστικά δείγματα, προσφορά για χύδην παραγγελία, ή λύση προσαρμοστικής τροποποίησης συνδετήρα, μη διστάσετε να επικοινωνήσετε με την ομάδα πωλήσεων και τεχνικής υποστήριξης μας.

Πεδίο Επιχειρήσεων υδροστεγανοί κυκλικοί και ορθογώνιοι συνδετήρες, συνδετήρες αποθήκευσης ενέργειας, συνδετήρες αυτοκινήτου, προστατευτικά καλωδίων (cable gland), υπηρεσία προσαρμοστικής συναρμολόγησης καλωδιώσεων Περιεχόμενο Υπηρεσίας : Διαβούλευση για παραμέτρους προϊόντος, παροχή δειγμάτων, προσφορά για χονδρική παραγγελία, ανάπτυξη εξατομικευμένων συνδετήρων, υποστήριξη τεχνικών σχεδίων.

Υποστηρίζουμε την παροχή 2Δ/3Δ σχεδίων CAD για μηχανική αξιολόγηση. Καλωσορίζουμε παγκόσμιους διανομείς, κατασκευαστές εξοπλισμού και ολοκληρωτές συστημάτων να αναπτύξουν μακροπρόθεσμη συνεργασία μαζί μας.
