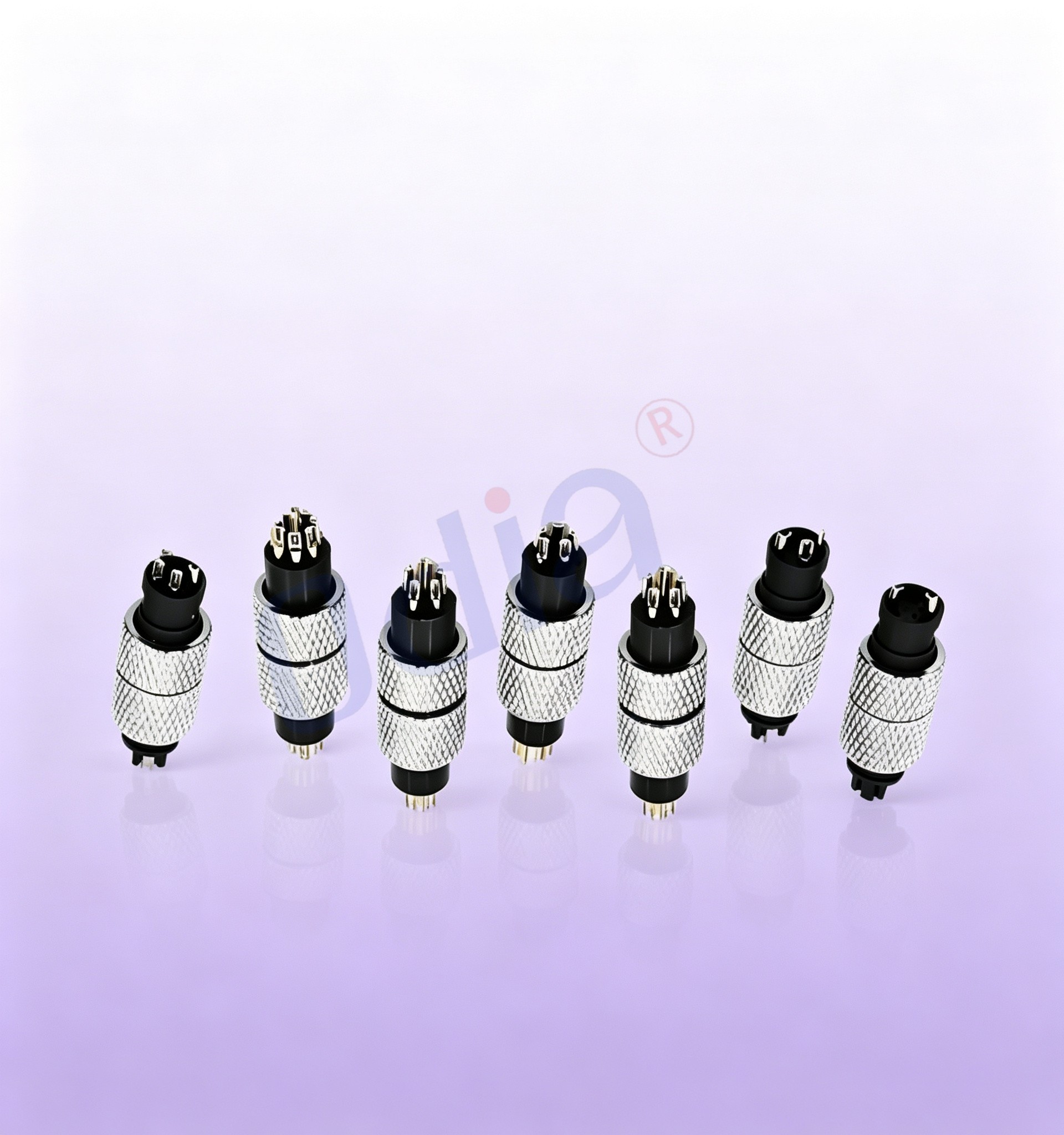

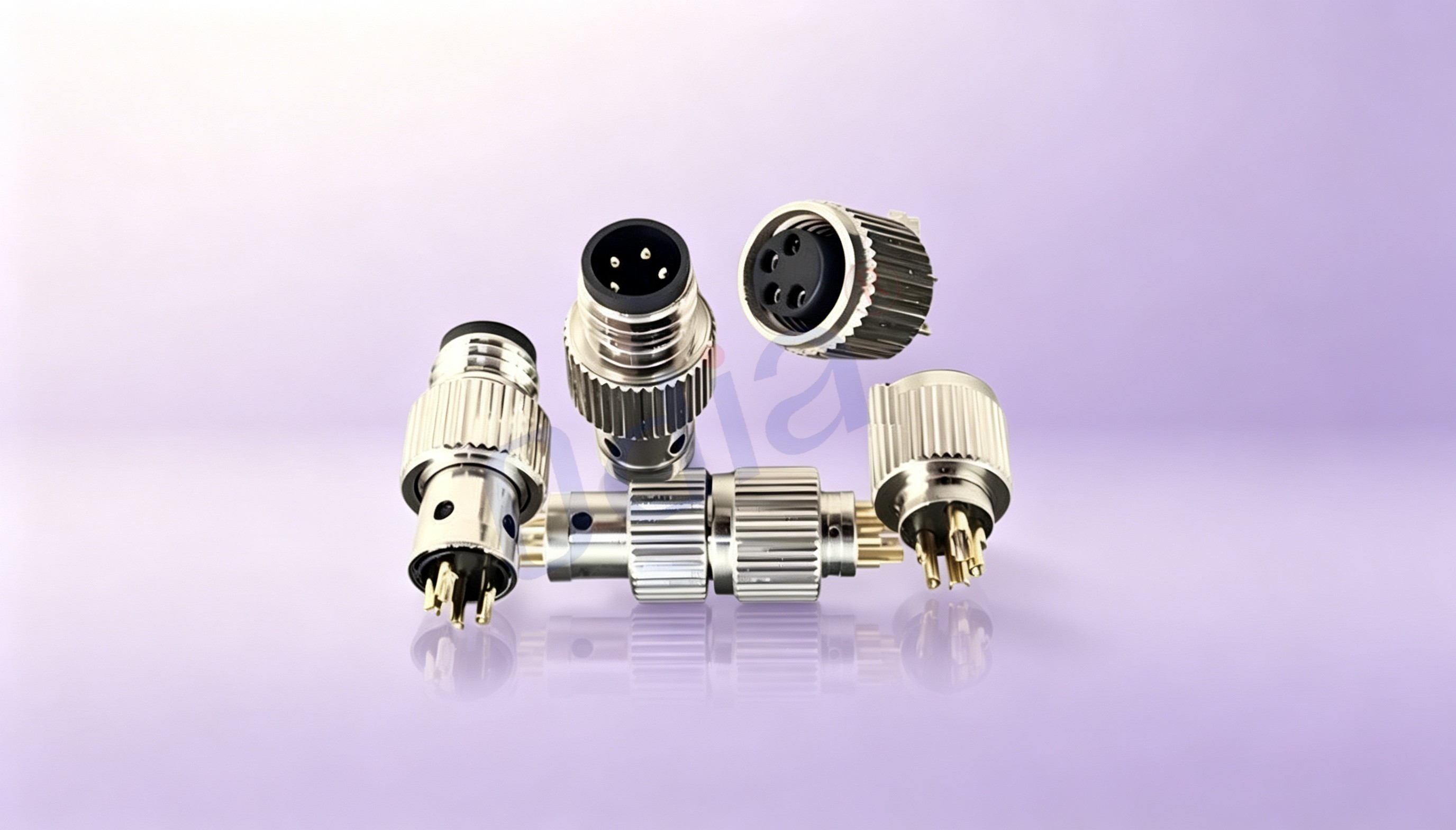

Σειρά συνδετήρων M8 με καλώδιο και κολλητή σύνδεση | Πλαστικό ή μεταλλικό περίβλημα επιλογής

Η σειρά συνδετήρων καλωδίων με κολλητή σύνδεση M8 χρησιμοποιεί την τυποποιημένη δομή με εσωτερικό σπείρωμα M8, με ενιαίες βιομηχανικές προδιαγραφές και υψηλή συμβατότητα στην αγορά. Το προϊόν υποστηρίζει πολλαπλές διαμορφώσεις πυρήνων ακίδων, συμπεριλαμβανομένων 2-πυρήνων, 3-πυρήνων, 4-πυρήνων, 5-πυρήνων και 6-πυρήνων, καλύπτοντας πλήρως τις κυρίαρχες απαιτήσεις για μετάδοση χαμηλής ισχύος σημάτων και σύνδεση μικρής ισχύος. Οι εκδόσεις με πλαστικό περίβλημα και με μεταλλικό περίβλημα έχουν τις ίδιες ηλεκτρικές παραμέτρους, ενώ διαφέρουν σημαντικά ως προς τη μηχανική αντοχή, το επίπεδο προστασίας και την απόδοση αντίστασης σε παρεμβολές. Όλες οι παράμετροι συμμορφώνονται με τα διεθνή πρότυπα RoHS, διασφαλίζοντας σταθερή ποιότητα για παγκόσμιες πωλήσεις και βιομηχανική συμβατότητα.

1.1 Δομικές παράμετροι

Αυτή η σειρά είναι καθαρού τύπου συγκόλλησης καλωδίων χωρίς δομή στερέωσης πλακέτας κυκλωμάτων (PCB), υιοθετώντας σχεδιασμό επεκτεταμένων ακροδεκτών με κολλητικό κασσίτερο για να διευκολύνει την εγκατάσταση και τη στερέωση καλωδίων με χειροκίνητη συγκόλληση. Το τυποποιημένο σπείρωμα M8 διασφαλίζει ακριβή ασφάλιση και σταθερή σύνδεση, αποτρέποντας αποτελεσματικά τη χαλάρωση και την κακή επαφή που προκαλούνται από την ταλάντωση του εξοπλισμού και τη μηχανική κίνηση. Το προϊόν είναι συμβατό με συνεστραμμένα χάλκινα καλώδια 20AWG έως 28AWG, καλύπτοντας έτσι την πλειοψηφία των μικροσκοπικών καλωδίων σήματος και των χαμηλής ισχύος καλωδίων τροφοδοσίας που χρησιμοποιούνται σε βιομηχανικό έξυπνο εξοπλισμό. Το συνιστώμενο μήκος απογύμνωσης καλωδίου είναι 3 mm έως 5 mm για να διασφαλιστεί επαρκής επιφάνεια συγκόλλησης και σταθερή σύνδεση.

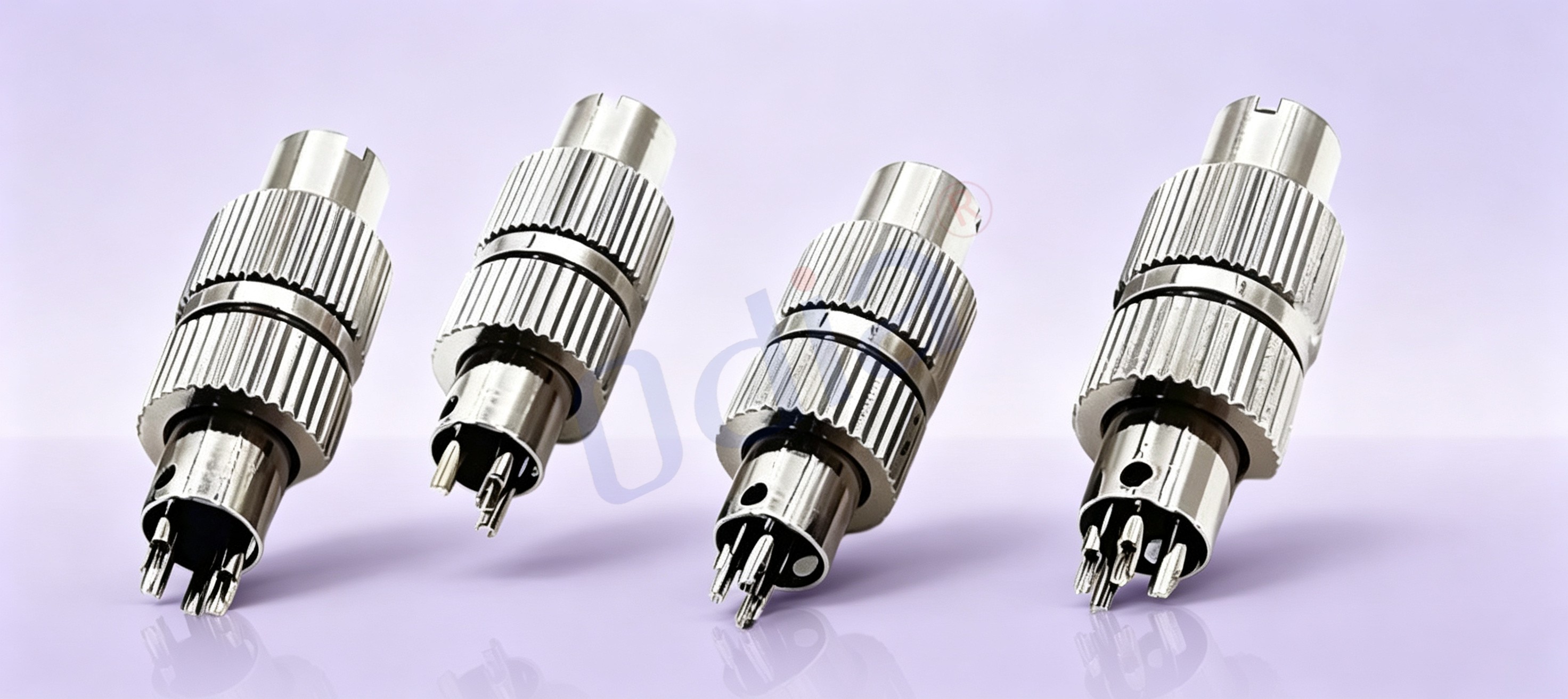

Το πλαστικό περίβλημα κατασκευάζεται με ολοκληρωμένη εγχύσιμη μόρφωση από υλικό PA66 υψηλής απόδοσης με αντίσταση στη φλόγα, προσφέροντας αδιάκοπη δομή, καλή ελαστικότητα, αντοχή στη γήρανση και εξαιρετική μόνωση. Το μεταλλικό περίβλημα κατεργάζεται με ακριβή μηχανική CNC και επιφανειακή αντισκωριακή επεξεργασία, προσφέροντας υψηλή σκληρότητα, αντοχή σε συμπίεση και στρέψη. Η συνολική δομή είναι συμπαγής και μικροδιαστατική, ούτως ώστε να μην καταλαμβάνει υπερβολικό χώρο εγκατάστασης, προσαρμόζοντας τέλεια στην τάση μικροδιαστατικοποίησης των σύγχρονων βιομηχανικών ηλεκτρονικών εξοπλισμών.

1.2 Ηλεκτρικές Παράμετροι Απόδοσης

Ονομαστικό ρεύμα: 4 Α για μοντέλα με 2/3/4 πυρήνες, 2,5 Α για μοντέλα με 5/6 πυρήνες· Ονομαστική τάση: 60 V AC/DC για εκδόσεις με λίγους πυρήνες και 30 V AC/DC για εκδόσεις με πολλούς πυρήνες. Η τάση διατήρησης φθάνει τα 1500 V AC (50 Hz, 1 λεπτό), χωρίς διάσπαση ή ανασφάλεια, παρέχοντας ισχυρή μόνωση κατά της στιγμιαίας υπερτάσεως και της επίδρασης στο κύκλωμα. Η αντίσταση μόνωσης είναι ≥1000 MΩ σε κανονικές συνθήκες θερμοκρασίας και υγρασίας, αποτρέποντας αποτελεσματικά τη διαρροή ρεύματος, το βραχυκύκλωμα και την αποδιάρθρωση της μόνωσης.

Η αντίσταση επαφής ελέγχεται σε επίπεδο κάτω των 5 mΩ, επιτρέποντας υπερχαμηλής απώλειας μεταφορά σήματος και ισχύος χωρίς ατέλειες όπως απόσβεση, καθυστέρηση ή παραμόρφωση του σήματος. Οι αγώγιμες ακίδες κατασκευάζονται από κράμα υψηλής καθαρότητας χαλκού χωρίς οξυγόνο, με επιφανειακή επίστρωση χρυσού, γεγονός που βελτιώνει σημαντικά την αγωγιμότητα, την αντοχή στην οξείδωση και τη διάβρωση. Η διάρκεια ζωής της ηλεκτρικής σύνδεσης/αποσύνδεσης υπερβαίνει τους 1000 κύκλους, διατηρώντας σταθερή ηλεκτρική απόδοση ακόμα και μετά από πολυάριθμες επαναλαμβανόμενες συνδέσεις/αποσυνδέσεις και συνεχή λειτουργία υπό φόρτιση.

1.3 Μηχανική απόδοση

Ο συνδέσμης κοπώδους συγκόλλησης M8 υιοθετεί σχεδιασμό ενισχυμένης σύσφιξης με σπείρωμα, με ροπή σύσφιξης 0,4 N·m έως 0,8 N·m, διασφαλίζοντας σταθερή σύσφιξη και αντίσταση στην χαλάρωση κατά τη διάρκεια μακροχρόνιας λειτουργίας του εξοπλισμού. Η δύναμη σύνδεσης είναι ομοιόμορφη και μέτρια, προσφέροντας βολική χειροκίνητη συναρμολόγηση, εγκατάσταση καλωδίων επιτόπου και καθημερινή συντήρηση χωρίς να προκαλείται ζημιά στους ακροδέκτες και τα μονωτικά εξαρτήματα. Το προϊόν αντέχει συνεχή ταλάντωση συχνότητας 10 Hz έως 2000 Hz και στιγμιαία μηχανική κρούση, προσαρμόζεται σε ταλαντευόμενα εργασιακά περιβάλλοντα αυτοματοποιημένων μηχανημάτων και κινητού βιομηχανικού εξοπλισμού.

1.4 Παράμετροι περιβαλλοντικής απόδοσης

Εύρος λειτουργικής θερμοκρασίας: -40℃ έως +85℃· εύρος θερμοκρασίας αποθήκευσης: -50℃ έως +90℃. Το προϊόν λειτουργεί σταθερά σε υπερβολικά χαμηλές και υψηλές θερμοκρασίες, καθώς και σε περιβάλλοντα με εναλλασσόμενη κρύα και ζεστή κλιματολογική συνθήκη, χωρίς γήρανση των υλικών ή μείωση της απόδοσης. Αντέχει σε μακροχρόνια περιβάλλοντα υψηλής υγρασίας (95% RH, χωρίς συμπύκνωση) και διαθέτει εξαιρετικές ικανότητες αντίστασης στην υγρασία, τη μούχλα και τη διάβρωση.

Η εκδοχή με πλαστικό περίβλημα επιτυγχάνει βαθμό IP44 για προστασία από σκόνη και εκτοξεύματα νερού, και είναι κατάλληλη για εσωτερικά, στατικά και προστατευμένα περιβάλλοντα. Η εκδοχή με μεταλλικό περίβλημα επιτυγχάνει υψηλό βαθμό IP67 για προστασία από σκόνη και νερό, προσφέροντας πλήρη απόκλειση της σκόνης και αντοχή σε σύντομη βύθιση σε νερό, προσαρμόζεται εντελώς σε βιομηχανικούς χώρους, εξωτερικό εξοπλισμό και απαιτητικά περιβάλλοντα με υψηλή υγρασία και σκόνη.

1.5 Παράμετροι διαδικασίας κολλήματος

Η συνιστώμενη θερμοκρασία κολλήματος είναι 240℃ έως 250℃, και ο χρόνος κολλήματος σε μία θέση πρέπει να περιορίζεται σε 2 έως 3 δευτερόλεπτα για να αποφευχθεί η παραμόρφωση λόγω υψηλής θερμοκρασίας και η ζημιά στο μονωτικό περίβλημα. Το προϊόν υποστηρίζει κολλητικό υλικό χωρίς μόλυβδο που πληροί τα πρότυπα περιβαλλοντικής προστασίας της ΕΕ RoHS. Η βελτιστοποιημένη δομή των ακροδεκτών αποτρέπει αποτελεσματικά το ψευδές κόλλημα, το ελλιπές κόλλημα και την απόσπαση των καλωδίων, διασφαλίζοντας υψηλή απόδοση και σταθερή ποιότητα καλωδίωσης κατά την εγκατάσταση με το χέρι.

Οι βιομηχανικοί συνδετήρες καλωδίων M8 με κολλητή σύνδεση της εταιρείας μας, που διατίθενται με διπλό περίβλημα από πλαστικό ή μέταλλο, προσφέρουν ευέλικτες, οικονομικές και υψηλής σταθερότητας λύσεις καλωδίωσης επιτόπου για μικροσκοπικό βιομηχανικό εξοπλισμό. Σε σύγκριση με τους παραδοσιακούς συνδετήρες με συμπίεση (crimping) και τους συνδετήρες που τοποθετούνται σε πλακέτες, αυτοί οι συνδετήρες με κολλητή σύνδεση προσφέρουν σαφείς πλεονεκτήματα όσον αφορά το χαμηλό κατώφλι συναρμολόγησης, την ισχυρή ευελιξία και την ευρεία εφαρμοσιμότητα, και μπορούν να ικανοποιήσουν τέλεια τις απαιτήσεις εγκατάστασης και συντήρησης για μηχανική καλωδίωση και μη τυποποιημένο εξοπλισμό.

2.1 Καθαρός σχεδιασμός κολλήσεως με καλώδιο, ευέλικτη και βολική συναρμολόγηση

Σε αντίθεση με τους συνδετήρες που συνδέονται με σύνθλιψη (crimping), οι οποίοι απαιτούν ειδικά εργαλεία, και με τους συνδετήρες που τοποθετούνται σε πλακέτες (board-mounted), οι οποίοι απαιτούν σταθερές θέσεις κόλλησης, ο συνδετήρας κολλήσεως με καλώδιο M8 υποστηρίζει ελεύθερη καλωδίωση επιτόπου. Οι πελάτες χρειάζονται μόνο ένα συνηθισμένο ηλεκτρικό κολλητήριο για να ολοκληρώσουν τη συναρμολόγηση των καλωδίων, χωρίς να χρειάζεται να αγοράσουν ακριβά εργαλεία και καλούπια. Η διαδικασία λειτουργίας είναι απλή και αποτελεσματική, μειώνοντας σημαντικά το κόστος εγκατάστασης του εξοπλισμού και το τεχνικό εμπόδιο, και είναι ιδανική για κατασκευές επιτόπου, διαδικασίες διασφάλισης της λειτουργίας του εξοπλισμού, μεταπωλητική συντήρηση και παραγωγή μικρών παρτίδων με προσαρμοστικά χαρακτηριστικά.

2.2 Διαθέσιμα δύο είδη περιβλήματος: πλαστικό και μεταλλικό

Προσφέρουμε δύο λύσεις περικλεισμού για να εξισορροπήσουμε τις απαιτήσεις των πελατών όσον αφορά το κόστος και την απόδοση. Η εκδοχή με περίβλημα από πλαστικό είναι ελαφριά, χαμηλού κόστους, υψηλά μονωμένη και ανεπηρέαστη από παρεμβολές, γεγονός που μειώνει αποτελεσματικά το συνολικό κόστος παραγωγής των τερματικών συσκευών. Αποτελεί την καλύτερη επιλογή για εσωτερικές συσκευές έξυπνου σπιτιού, εμπορικά ηλεκτρονικά προϊόντα και εσωτερικές αισθητήρες. Η εκδοχή με μεταλλικό περίβλημα διαθέτει υψηλή δομική αντοχή, αδιάβροχη και ανθεκτική σε σκόνη απόδοση IP67 και λειτουργία ηλεκτρομαγνητικής προστασίας 360°, η οποία απομονώνει αποτελεσματικά τις εξωτερικές ηλεκτρομαγνητικές παρεμβολές, προλαμβάνει την παρεμπόδιση των σημάτων και την παραμόρφωση των δεδομένων και διασφαλίζει υπερσταθερή μετάδοση σημάτων σε περίπλοκα βιομηχανικά ηλεκτρομαγνητικά περιβάλλοντα.

2.3 Μικροδιαστατική Δομή & Υψηλή Σταθερότητα Μετάδοσης

Εφαρμόζοντας υπερσυμπαγή δομή σπειρώματος M8, το προϊόν καταλαμβάνει εξαιρετικά μικρό χώρο εγκατάστασης και συμμορφώνεται με την τάση μικροποίησης και ολοκλήρωσης στο σχεδιασμό σύγχρονου βιομηχανικού εξοπλισμού. Οι ακριβείς ακίδες με επίχρυση διασφαλίζουν υπερχαμηλή αντίσταση επαφής και μακροχρόνια αντοχή στην οξείδωση, αποτρέποντας κακή επαφή και διακοπή σήματος λόγω μακροχρόνιας χρήσης και διάβρωσης από ακραίες περιβαλλοντικές συνθήκες. Η σπειροειδής δομή αυτοκλειδώματος διασφαλίζει σφιχτή σύνδεση του βύσματος και της υποδοχής, χωρίς χαλάρωση κατά τη διάρκεια της δόνησης ή της κίνησης του εξοπλισμού, επιτρέποντας έτσι τη μακροχρόνια σταθερή λειτουργία του κυκλώματος.

2.4 Υψηλή Ασφάλεια & Περιβαλλοντική Προστασία

Όλα τα υλικά είναι ανθεκτικά στη φλόγα, μη τοξικά και φιλικά προς το περιβάλλον, συμμορφούμενα πλήρως με τα διεθνή πρότυπα πιστοποίησης CE και RoHS. Το προϊόν διαθέτει ευρεία αντοχή σε θερμοκρασία, είναι αδιάβροχο, ανθεκτικό σε σκόνη, αντιδονητικό και ανθεκτικό στη γήρανση, και μπορεί να προσαρμόζεται σε διάφορα περίπλοκα περιβάλλοντα λειτουργίας. Το πλαστικό περίβλημα προσφέρει εξαιρετική μόνωση και ανθεκτικότητα στη φλόγα, προκειμένου να αποτρέψει κινδύνους ασφαλείας στο κύκλωμα· το μεταλλικό περίβλημα προσφέρει καλή γείωση και αγωγιμότητα στατικού ηλεκτρισμού, προκειμένου να προστατεύσει ακριβή ηλεκτρονικά εξαρτήματα από ζημιές λόγω στατικού ηλεκτρισμού.

Με εύκαμπτη συγκόλληση καλωδίων, διπλές επιλογές υλικού, υψηλή σταθερότητα και ισχυρή προσαρμοστικότητα στο περιβάλλον, οι συνδέσεις συγκόλλησης καλωδίων M8 χρησιμοποιούνται ευρέως στη βιομηχανική αυτοματοποίηση, στην έξυπνη αίσθηση IoT, σε ακριβή όργανα, σε συστήματα έξυπνου σπιτιού, σε συστήματα ασφαλείας και παρακολούθησης, καθώς και σε ηλεκτρονικό βοηθητικό εξοπλισμό αυτοκινήτων.

3.1 Τομέας Βιομηχανικής Αυτοματοποίησης

Χρησιμοποιείται ευρέως για τη σύνδεση σημάτων βιομηχανικών μικροσκοπικών αισθητήρων, μικρο-ηλεκτρομαγνητικών βαλβίδων, μικρών ενεργοποιητών και βοηθητικών αυτοματοποιημένων μονάδων. Η ευέλικτη δυνατότητα καλωδίωσης είναι ιδιαίτερα κατάλληλη για επιτόπιες ανακαινίσεις, διαδικασίες ελέγχου εξοπλισμού και συντήρηση γραμμών παραγωγής σε αυτοματοποιημένα εργαστήρια.

3.2 Έξυπνο Σύστημα Αίσθησης IoT

Κατάλληλο για αισθητήρες θερμοκρασίας, υγρασίας, πίεσης, φωτοηλεκτρικούς και προσέγγισης που χρησιμοποιούνται σε συστήματα παρακολούθησης περιβάλλοντος, έξυπνη γεωργία, αστικά δίκτυα IoT και έξυπνα συστήματα κτιρίων. Η συμπαγής δομή και η σταθερή απόδοση σήματος διασφαλίζουν την πραγματικού χρόνου και ακριβή συλλογή δεδομένων από τους αισθητήρες.

3.3 Ακριβή Όργανα & Δοκιμαστικός Εξοπλισμός

Εφαρμόζεται σε φορητά δοκιμαστικά όργανα, οπτικό εξοπλισμό ανίχνευσης και πειραματικά ηλεκτρονικά μόντουλ. Η εκδοχή με μεταλλική θωράκιση μπορεί να αντιστέκεται αποτελεσματικά σε εξωτερικές ηλεκτρομαγνητικές παρεμβολές και να διασφαλίζει την ακρίβεια ανίχνευσης και τη σταθερότητα των πειραμάτων.

3.4 Έξυπνα Σπίτια & Εμπορικά Ηλεκτρονικά

Η οικονομική εκδοχή από πλαστικό χρησιμοποιείται ευρέως σε έξυπνα συστήματα φωτισμού, έξυπνα συστήματα ελέγχου πρόσβασης, συστήματα ασφαλείας και οικιακά έξυπνα συστήματα ελέγχου, προσφέροντας σταθερές και οικονομικές λύσεις σύνδεσης για αστικό έξυπνο εξοπλισμό.

3.5 Εξωτερικός & Αυτοκινητιστικός Ηλεκτρονικός Εξοπλισμός

Η μεταλλική εκδοχή με προστασία IP67 κατά της υγρασίας είναι κατάλληλη για εξωτερικό εξοπλισμό παρακολούθησης, φωτισμό τοπίου και μικροσκοπικά ηλεκτρονικά μόντουλ που τοποθετούνται σε οχήματα, προσαρμόζεται σε εξωτερικά περιβάλλοντα με ανεμοστρόβιλους, βροχή, σκόνη και δονήσεις.

Ε1: Ποια είναι τα πλεονεκτήματα των συνδετήρων M8 με κολλητή σύνδεση καλωδίων σε σύγκριση με τους συνδετήρες με συμπίεση;

Ο τύπος με κολλητή σύνδεση καλωδίων δεν απαιτεί ειδικά εργαλεία συμπίεσης, έχει χαμηλό κόστος συναρμολόγησης και επιτρέπει εύκαμπτη εγκατάσταση καλωδίων επιτόπου. Είναι πιο κατάλληλος για εγκαταστάσεις σε έργα, συντήρηση εξοπλισμού και μη τυποποιημένα έργα, ενώ ο τύπος με συμπίεση είναι πιο κατάλληλος για σταθερή μαζική παραγωγή.

Ε2: Πώς επιλέγεται πλαστικό ή μεταλλικό περίβλημα;

Το πλαστικό περίβλημα είναι φθηνό, ελαφρύ και μονωμένο, κατάλληλο για εσωτερικούς χώρους και στατικά εμπορικά περιβάλλοντα. Το μεταλλικό περίβλημα διαθέτει βαθμό προστασίας IP67 (ανθεκτικό σε νερό και σκόνη) και λειτουργία θωράκισης από ηλεκτρομαγνητική παρεμβολή, κατάλληλο για βιομηχανικούς χώρους, εξωτερικά περιβάλλοντα και εξοπλισμό υψηλής ακρίβειας με αντίσταση σε παρεμβολές.

Ε3: Ποια διατομή καλωδίου υποστηρίζει ο συνδετήρας κολλητής σύνδεσης M8;

Υποστηρίζει καλώδια από στρωματοποιημένο χαλκό τυπικής διατομής 20AWG έως 28AWG, καλύπτοντας την πλειονότητα των μικροσκοπικών καλωδίων σήματος και ισχύος για βιομηχανικό έξυπνο εξοπλισμό.

Ε4: Είναι δύσκολη η διαδικασία κολλήματος;

Η λειτουργία κολλήματος είναι απλή και δεν απαιτεί ειδικές δεξιότητες. Μπορεί να ολοκληρωθεί η συναρμολόγηση με συνηθισμένο ηλεκτρικό κολλητήριο, με υψηλή απόδοση και χαμηλό ποσοστό ελαττωματικών.

Ερώτηση 5: Προσφέρετε προσαρμοστικές προδιαγραφές;

Ναι, υποστηρίζουμε προσαρμοστικό αριθμό ακίδων, ειδικό μήκος, επιφανειακή επεξεργασία και ειδικές παραμέτρους αντοχής σε ιδιαίτερα περιβάλλοντα, προκειμένου να ικανοποιηθούν οι προσωπικές απαιτήσεις των έργων.

Ε6: Με ποια πιστοποιητικά διαθέτουν τα προϊόντα σας;

Όλα τα προϊόντα έχουν επιτύχει τις πιστοποιήσεις CE και RoHS, πληρούν πλήρως τα παγκόσμια πρότυπα περιβαλλοντικής προστασίας και ασφάλειας για εξαγωγές.

Ερώτηση 7: Ποια είναι η πολιτική μας για την υποστήριξη μετά την πώληση;

Παρέχουμε εγγύηση ποιότητας 12 μηνών και τεχνική υποστήριξη σε σύνδεση 24 ωρών. Τα τυποποιημένα προϊόντα είναι διαθέσιμα στο απόθεμα με γρήγορη παράδοση, ενώ οι προσαρμοσμένες παραγγελίες ολοκληρώνονται εντός 7–15 εργάσιμων ημερών.
