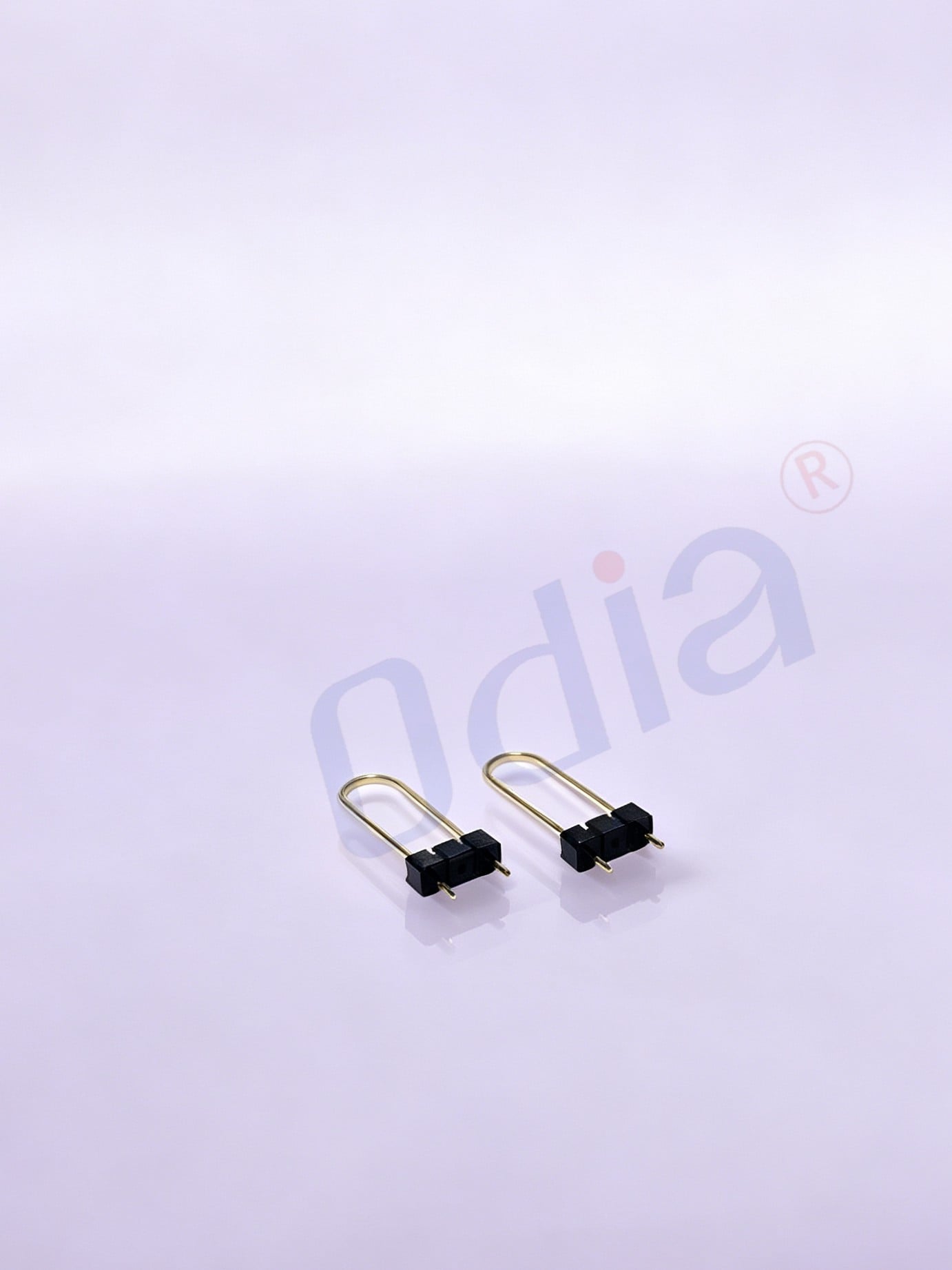

U-type firkantet hul stift-header, 2,54 × 2,54 mm, enkelt række 1×3P (midterstift mangler), enkelt plastisolator, 180° orientering

Vores U-type firkantet hul stift-header understøtter forskellige tilpassede specifikationer for at imødegå de forskellige fastgørelseskrav for forskellige PCB-plader og udstyr. Alle produkter fremstilles med præcisionsforme og automatiserede produktionsprocesser, hvilket sikrer nøjagtige mål og stabil ydelse. De detaljerede tekniske parametre er som følger:

1. Produktspecifikationer

Bemærkning om tilpasning: Pitch, isolatorhøjde, rækkeantal, kontaktpunktsantal og monteringsstil understøtter alle brugerdefinerede specifikationer for at opfylde specifikke PCB-designkrav.

Den samlede konstruktion anvender et klassisk U-formet retvinklet bøjet design, som muliggør vandret montering på printkortet og dermed betydeligt reducerer den lodrette installationsplads. Kvadratisk hul-placeringsstruktur kombineret med præcis kalibrering af stiftlegemet forbedrer monteringsnøjagtigheden med 30 % i forhold til rundhulsstiftsforbindere. Stiftlængde, bøjevinkel og endestykkets størrelse kan tilpasses efter kundens tegninger og prøvekrav.

1. Materielkonfiguration

Den isolerende del er fremstillet af højtkvalitets PA6T-polyestermateriale, som opnår UL94 V-0-brandhæmmende klasse, med fremragende modstandsdygtighed over for høje temperaturer, fremragende isolationsydelse og god modstandsdygtighed mod aldring. Den vil ikke deformere, smelte eller afgive skadelige stoffer i arbejdsmiljøer med høje temperaturer. Den elektrisk ledende kontaktstift er fremstillet af højren brass med god elektrisk ledningsevne og duktilitet, hvilket effektivt reducerer strømtab og sikrer stabil signalkommunikation. Overfladen af stiften er behandlet med tolaget elektropladéring: det underste lag er 50 μ nikkelpladéring for at forbedre adhæsion og modstandsdygtighed mod oxidation, og det yderste lag er enten guld- eller tinpladéring, hvilket kan modstå korrosion og undgå dårlig kontakt som følge af langvarig oxidation.

2. Elektriske ydeparametre

Produktet har fremragende elektrisk ledningsevne og stabil belastningskapacitet.

Nuværende rating ：3,0 A

Kontaktmodstand ：30M ω Max

Isolationsmodstand: 1000 MΩ ω Minimum, hvilket effektivt kan undgå strømlækage og signalforstyrrelser.

Spændingsbestandighed: 600 V AC pr. minut, hvilket sikrer sikker og stabil drift af kredsløbet. Den elektriske ydeevne er stabil inden for et bredt temperaturområde uden falsk forbindelse eller signaldæmpning.

3. Miljø- og mekaniske parametre

Driftstemperaturintervallet er -40 °C til +85 °C, hvilket gør det velegnet til krævende driftsmiljøer såsom kølelager ved lave temperaturer og industrielle processer ved høje temperaturer. Den mekaniske tilstopping har en levetid på over 1000 cyklusser, med præcis og fast tilstopping samt udtrækning uden risiko for løse stifter eller fald af stifter. Produktet har god vibrationsbestandighed og slagbestandighed og kan opretholde en stabil forbindelse under udstyrs vibrationer og under transport. Alle produkter overholder RoHS-miljøbeskyttelsesdirektivet, er ikke-toksiske og forureningfri og opfylder globale miljøbeskyttelseskrav for elektroniske produkter.

I forhold til traditionelle lige kontaktpin-hoveder og almindelige U-formede runde-hul-kontaktpin-hoveder har vores U-formede firkant-hul-kontaktpin-hoved tydelige konkurrencemæssige fordele i strukturel design, ydelsesstabilitet, installationsmuligheder og levetid, hvilket effektivt kan optimere produktdesign og reducere udstyrsfejlrate for kunderne.

1. Unik kvadratisk hullpositionering, højere monteringspræcision

Kvadratisk hull-design eliminerer ulempen ved let forskydning ved rundt hull-positionering. Under PCB-soldring og udstyrsmontering muliggør det præcis positionering og automatisk kobling, hvilket effektivt undgår stiftforrykning og soldringsforrykning. Det er mere velegnet til automatiseret montage og masseproduktion, hvilket betydeligt forbedrer produktionshastigheden og udbyttet samt reducerer fejl ved manuel montage og omkostningerne ved genarbejde.

2. U-formet retvinklet konstruktion, pladsbesparende og fleksibel

Præcis positionering under indførsel uden forskydning: Det U-formede kvadratiske hull griber fast i PCB-kontaktfladerne. Den lige 180° lodrette struktur indsættes vinkelret i PCB-hullerne. Den forbliver præcist begrænset under manuel indførsel eller automatisk indstik ved bølgesoldring uden kantede eller svævende stifter.

Høj kompatibilitet med automatiserede produktionslinjer. Den anvender standard 2,54 mm pitch til bred almindelig brug og passer til automatiske pinindsætningsmaskiner og samlelinjestationer. Den dobbeltlagte plaststruktur muliggør stabil greb af manipulatorer uden at glide, hvilket betydeligt øger plug-in-effektiviteten og reducerer manuelle monteringsarbejdstimer.

Let at lodde – kompatibel med både bølgelodning og manuel lodning. Vertikale gennemgående pindel trænger fuldt ud igennem PCB’er for komplet loddækning af loddepads. U-formet åbning udvider loddevæden, hvilket sikrer fuld lodhæftning og sænker fejlprocenten for kolde loddeforbindelser og falske loddeforbindelser.

3. Fremragende materialegenskaber, holdbart og stabilt

Højrenheds messingstifter sikrer lav modstand og højeffektiv signal- og strømoverførsel, hvilket undgår signalforsinkelse og strømoverbelastningsfejl. Den højtfugtighedsbestandige isoleringsmateriale PA6T har stærk varmebestandighed og modstandsdygtighed over for aldring, hvilket gør det i stand til at tåle højtemperatur-lodning samt langvarig drift ved høj temperatur uden deformation eller revner. Nikkel-guld/tin-beskyttelsesbelægningen isolerer effektivt mod luftoxidation og elektrokemisk korrosion, er velegnet til fugtige, støvfyldte og andre krævende miljøer og udvider betydeligt tilslutningens levetid.

4. Stærk vibrations- og løsningssikring

U-formet integreret formningsstruktur og firkantet hul-begrænsningsdesign sikrer, at stift og isolator sidder stramt uden revner eller løsning. I vibrerende arbejdsmiljøer som industrielle udstyr og bil-elektronik opretholder den altid en stabil forbindelse, effektivt forhindrer falske forbindelser, strømudfald og signalforsinkelser forårsaget af vibration og forbedrer den samlede driftsstabilitet af elektronisk udstyr.

5. Diversificeret tilpasning og bred kompatibilitet

Vi understøtter fuld-specifikations-tilpasning af pitch, antal stifter, stiftlængde, galvaniseringsproces og bødeformat. Produktet er meget kompatibelt med almindelige PCB-plade-design og terminalkontakter på markedet og har stor alsidighed. Det kan imødegå individuelle forbindelseskrav fra forskellige industrier og udstyrsmodeller og levere en komplet, tilpasset forbindelsesløsning til kunderne.

6. Høj pris-/ydeevneforhold og certificeret kvalitet

Alle produkter fremstilles på automatiserede samlelinjer med stabil kvalitet og tilstrækkelig lagerbeholdning. Ved at sikre højkvalificeret ydelse og sikkerhedscertificering kontrollerer vi produktionsomkostningerne effektivt og leverer kunderne omkostningseffektive forbindelsesprodukter. Der udføres streng kvalitetskontrol fra modtagelse af råmaterialer, gennem produktionsprocessen og til levering af færdige produkter, og hver parti har pålidelig kvalitetssporbarhed.

Ved at bygge på stabil elektrisk ydelse, pålidelig mekanisk konstruktion og stærk miljøtilpasningsevne anvendes vores U-formede firkantede huller pinheaders bredt i forskellige elektroniske udstyr, der kræver præcis forbindelse, pladsbesparelse og høj stabilitet, og dækker civile, industrielle, automobil-, smart- og kommunikationsområder.

Forbrugerelektronik det er velegnet til smartphones, tabletcomputere, Bluetooth-hovedtelefoner, bærbare enheder, powerbanks, opladere og andre miniaturiserede forbrugerelektroniske produkter, hvilket muliggør indbygget kredsløbskortforbindelse og signaloverførsel og tilpasser sig den ultra-tynne og kompakte designretning inden for forbrugerelektronik.

Industrielle styresystemer anvendes i PLC-styringer, industrielle computere, sensorer, måleudstyr, automatiseringskontrolmoduler og andet industrielt udstyr. Det kan tilpasse sig højtempererede, vibrerende og støvfyldte industrielle arbejdsmiljøer og sikrer dermed langvarig stabil drift af industrielle styrekredsløb samt reducerer udstyrets fejlhyppighed.

Bil elektronik anvendes bredt i bilers centrale styresystemer, køretøjsmonterede kommunikationsmoduler, bilsensorer, strømstyringssystemer og andre dele. Med fremragende vibrationsbestandighed, højtemperaturbestandighed og antioksidationsevne opfylder det de krav til høj pålidelighed, som automobilkvalitets elektroniske komponenter stiller.

Smarte Hjem Enheder : Egnet til smarte højttalere, intelligente kameraer, smart belysning, intelligente kontakter, husholdningsapparater og anden smart hjemmeudstyr, hvilket muliggør en stabil forbindelse af indre kredsløb, sikrer den langvarige stabile drift af smart hjemmeudstyr og forbedrer produktets holdbarhed.

Kommunikationsudstyr : Bruges i routere, switches, optiske kommunikationsmoduler, basestationers hjælpeudstyr og andre kommunikationsprodukter, hvilket sikrer hurtig og stabil signalkommunikation, undgår signalstøj og svækkelse samt garanterer effektiv drift af kommunikationsudstyr.

Medicinsk udstyr og præcisionsinstrumenter : Anvendes i præcist medicinsk testudstyr, laboratorieinstrumenter og andet højt præcist udstyr. Med høj monteringspræcision og stabil elektrisk ydeevne opfylder det de strenge forbindelseskrav for præcise elektroniske enheder og sikrer præcis datatransmission.

For at hjælpe kunderne med hurtigt at forstå vores U-type firkantet hul stikstifter og løse købs- og anvendelsesproblemer, har vi samlet de mest almindelige kundespørgsmål og professionelle svar som følger:

Spørgsmål 1: Hvad er forskellene mellem U-type firkantet hul stikstifter og almindelige rundhul stikstifter?

Den centrale forskel ligger i positioneringens nøjagtighed og strukturens stabilitet. Firkanthulsdesignet muliggør positionering med fuld vinkelbegrænsning, hvilket helt undgår problemet med venstre-højre-forskydning af runde huller under montering og svejsning, hvilket giver højere monteringsnøjagtighed og bedre konsistens. Desuden har firkanthuls-kombinationsstrukturen en mere effektiv indstikperformance, stærkere vibrationsbestandighed og bedre modstand mod løsning samt mere stabil langtidsholdbarhed, hvilket gør den mere egnet til automatiseret masseproduktion og udstyr til høj pålidelighed.

Spørgsmål 2: Kan I levere specialtilpassede specifikationer og prøver?

Ja. Vi tilbyder fuldt udtilpassede tjenester, herunder ikke-standard pitch, særlige antal kontakter, tilpasset kontaktlængde og bøje størrelse, forskellige plateringsprocesser (gyldpladsering/tinpladsering) samt opgradering af isoleringsmaterialer. Vi kan levere gratis prøveprøvning til kunderne og understøtter små serier til prøveproduktion samt store serier til masseproduktion. Kunden kan levere tegninger eller prøver til personlig tilpasning.

Q3: Hvad er det arbejdende temperaturområde og levetiden for produktet?

Produktets normale arbejdstemperaturområde er -40 °C til +85 °C, hvilket gør det velegnet til de fleste indendørs, udendørs og industrielle arbejdsmiljøer. Den mekaniske tilstopningstid er mere end 1000 gange, og den statiske forbindelsestid kan nå mere end 8 år under normale driftsforhold. Det har fremragende modstandsdygtighed mod aldring og korrosion og kan opretholde stabil ydelse i langvarig, kontinuerlig drift.

Q4: Overholder dine produkter miljøbeskyttelses- og sikkerhedscertificeringer?

Alle vores U-formede kvadratiske huller med stiftkontakter overholder fuldt ud RoHS-miljøbeskyttelsesdirektiverne og opfylder internationale miljøbeskyttelsesstandarder uden skadelige stoffer. Isolationsmaterialet har fået UL94 V-0-brandhæmmende certificering og har god brandhæmmende og sikkerhedsmæssig ydeevne. Alle produkter inspiceres strengt i henhold til internationale branchestandarder, hvilket sikrer pålidelig kvalitet og mulighed for eksport til globale markeder.

Q5: Hvad er leveringstiden og MOQ for produktet?

For almindelige standardspecifikationer har vi tilstrækkelig lagerbeholdning, og leveringstiden er 3–5 hverdage. For tilpassede produkter er leveringstiden 7–15 hverdage, afhængigt af graden af tilpasning og ordremængden. Vores mindste ordremængde er fleksibel og understøtter både små prøveordrer og store seriemæssige ordrer for at imødekomme indkøbsbehovene hos forskellige kunder, såsom virksomheder, fabrikker og forsknings- og udviklingsinstitutioner.

Q6: Hvordan sikres svejseeffekten og monteringsstabiliteten?

Vores produkter anvender en højpræcis integreret formgivningsproces med glat pindsoverflade, ensartet størrelse og ingen udflydninger, hvilket gør svejseoperationen nem og undgår både falsk svejsning og manglende svejsning. Strukturen med firkantet hullpositionering kan præcist matche hullenes placering på PCB-pladen og forbedrer effektivt svejsepræcisionen og -stabiliteten. Efter professionel test viser produktet stærk svejsestabilitet uden pindafsmuthed eller løsning af lodning under vibration og ved høje temperaturer.
