kompatibel med fotovoltaiske og energilagerings-lavspændings-mangekreds-kraft- og signalkredsløb Xinguang-stil 16-pind firkantet kvindelig loddeforbindelsekabel-forbindelsesstik, tinnbelagt med vandtæt tætningsring

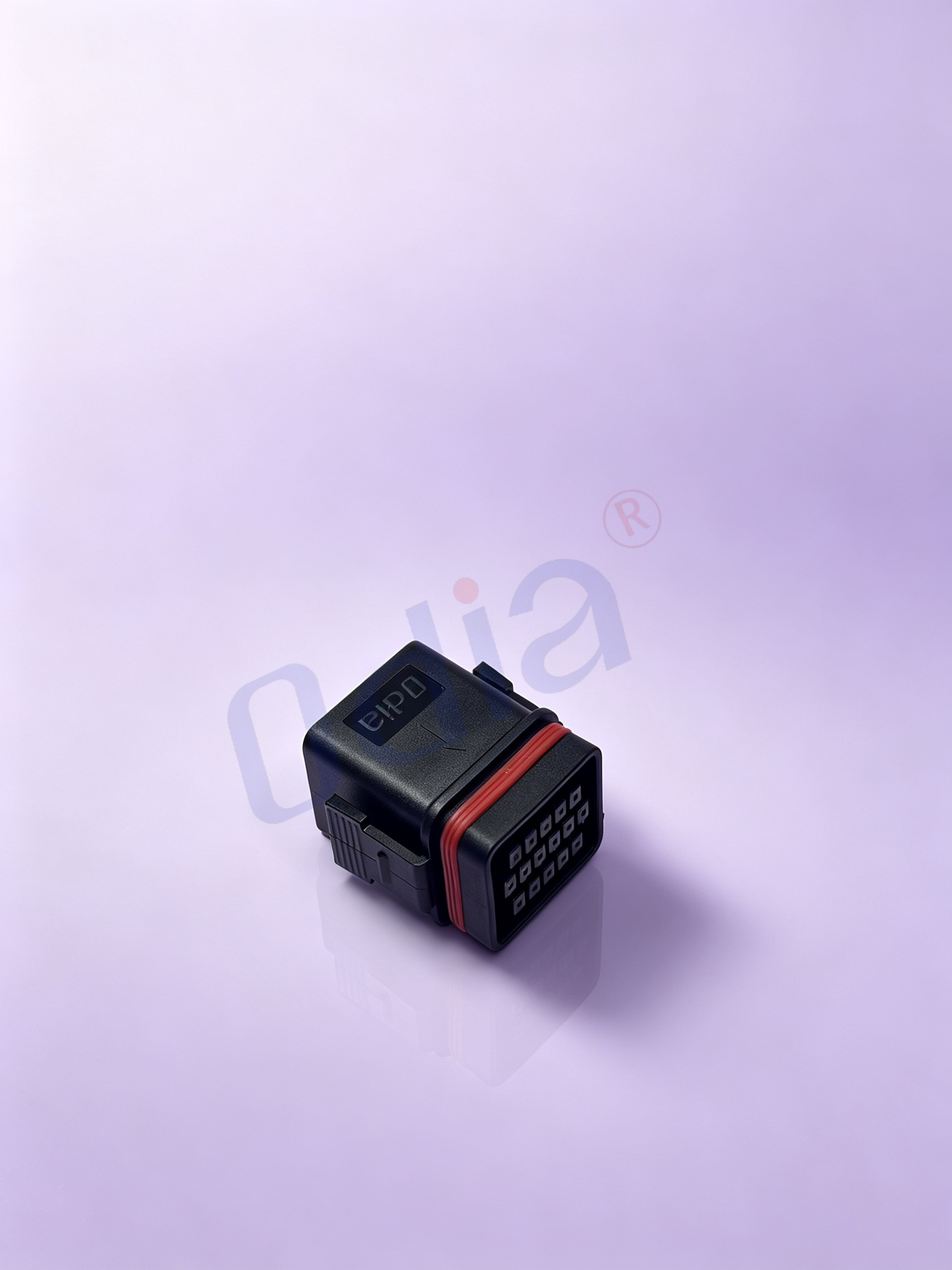

Denne kvadratiske, 16-polige, kvindelige Xinguang-stil-soldertrådforbindelse har tinpladerede kontakter og leveres med en vandtæt pakning. Den er kompatibel med lavspændings, flercirkulære strøm- og signalkredsløb til fotovoltaiske og energilagringssystemer. Med sin kvadratiske 16-polige layout understøtter denne kvindelige soldertrådsocket manuel og halvautomatisk trådsoldering til kabelharnessproduktion. De tinpladerede terminaler sikrer god ledningsevne og modstandsdygtighed over for oxidation. Den tilsvarende vandtætte pakning sikrer pålidelig tætning mod støv og fugt. Et kabinet af højstærkt flammehæmmende plast giver UV- og aldringsbestandighed og er velegnet til industrielle indendørs og halvudendørs anvendelser. Den fungerer som en stabil ledningsforbindelse til strøm- og signaloverførsel i distribuerede solcelle- og energilagringssystemer.
Produktspecifikationer og parametre
| Delenummer | 112000033 |
| Produktnavn | Xinguang-stil, kvadratisk, 16-polig, kvindelig, loddeledningstilslutning med tinnbelagte kontakter og silikone vandtæt pakning |
| Produktserie | Kvadratisk, heavy-duty, vandtæt tilslutningsserie til fotovoltaiske invertere og energilagringssystemer |

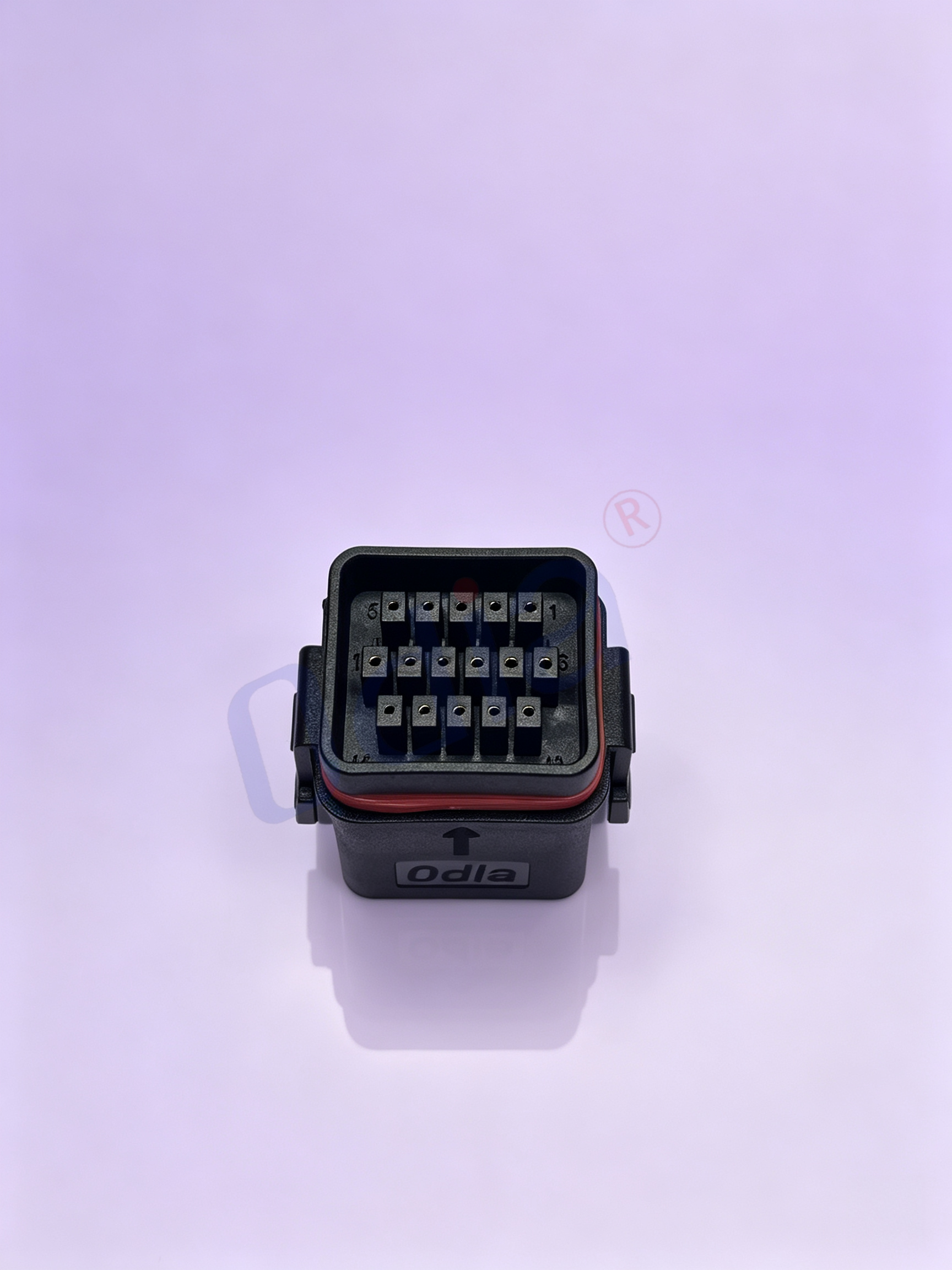

| Pinstilling | kvindelig 16-polig kontaktlayout, der understøtter flerkanal strøm- og signalblandet overførsel |
| Koblingsstik-køn | Kvindelig modtager, kabelside, loddeledningssammensætningstype |
| Termineringsmetode | Lodning af ledning. Kvindekontaktens ender er designet til manuel eller halvautomatisk lodning på strandede kobberledninger. Der kræves ingen specielle crimpkontakter eller dedikerede crimpværktøjer til standardmontage. |
| Kontaktmateriale og belægning | Højledende kobberlegeret underlag med fuld tinpladeret overflade. En uniform tindækning sikrer fremragende lodbarhed, moderat oxidationbestandighed og stabil lav kontaktmodstand til industrielle indendørs og halvudendørs anvendelser. |
| Kabinettmaterialer | Højstærk flammehæmmende PA66-teknisk termoplast, UL94 V-2-certificeret. UV-stabiliseret, anti-aldringsbehandlet, stødfast og sprækkfast. Sort hovedhus med integrerede dobbelte sideslåseklip til hurtig låsning. |

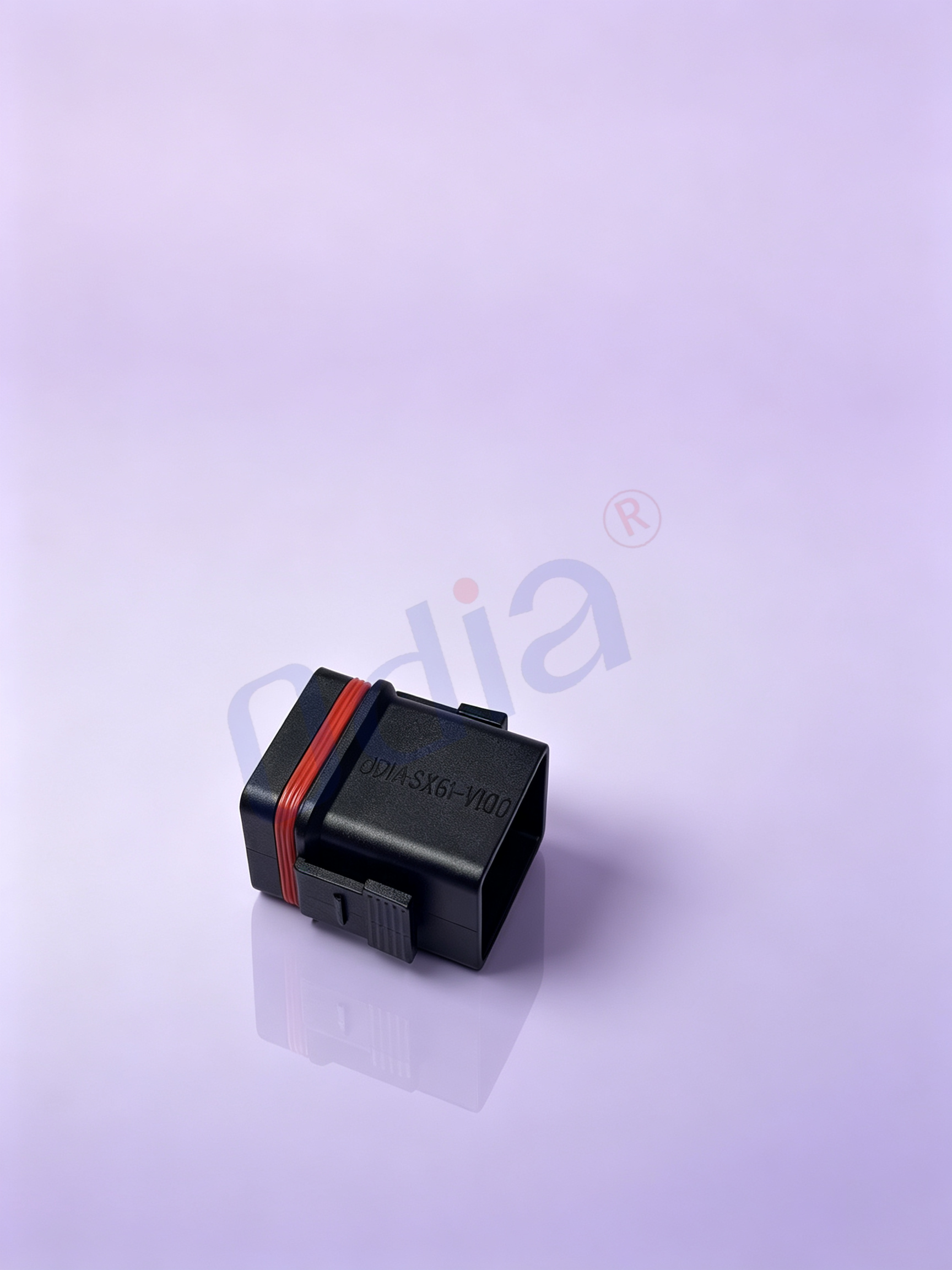

| Standard leveret tilbehør | Rød silikongummistøpt tætningsring til tætning af forbindelsesfladen. |
| Låsemekanisme | Klipper til fastgørelse på begge sider. To sideslåseklamper sikrer en solid, positiv låsning. Indbygget polariseringsnøgle for undgåelse af forkert sammenkobling forhindrer omvendt indføring og beskadigelse af kontakter. Snap-lock-konstruktionen gør hurtig til- og frakobling mulig, samtidig med at pålidelig vibrationsbestandighed opretholdes. |
| Nominelle Spænding | 600 V vekselspænding / jævnspænding, uits |
| Mærkestrøm pr. kontaktpin | 10 A kontinuerlig driftsstrøm for hver kvindelig kontakt |
| Kontaktmodstand | ≤15 mΩ under standard omgivelsesmæssige testbetingelser |
| Isolationsmodstand | ≥ 1000 MΩ ved 500 V vekselspænding |
| Modstå spænding | 2000 V vekselspænding i 1 minut uden gennemslag, overslag eller unormal opvarmning |
| Indtrængningsbeskyttelse | IP67. IP67-ydelse opnås under korrekte monteringsforhold: rød vandtæt pakning korrekt placeret, passende maskuline stik fuldt snap-locked og husets sammenkoblingsflader helt lukket. Støvfri og beskyttet mod lavtryksvandstråler. Ikke egnet til nedsænkning eller langvarig anvendelse under vand. |
| Operativ temperaturbereich | −40 °C til +85 °C; tilpasser sig brede temperatursvingninger ved udendørs fotovoltaiske og industrielle installationer |
| Anbefalet ledningstværsnit | AWG 24–18 fleksibel kobberledning til lodning |
| Mekaniske sammenføjningscyklusser | Mindst 500 tilslutnings- og frakoblingscyklusser uden tydelig nedgang i elektrisk og mekanisk ydeevne |
| Farve | Sort plasthus; rød silikongummiring til vandtætning |
| Monteringsform | Kabelende med loddeleder, kvindelig modtagerkontakt – nem at montere på stedet, kræver ikke forudmoldet kabel, praktisk til lokal kabelfremstilling og tilpasning. |

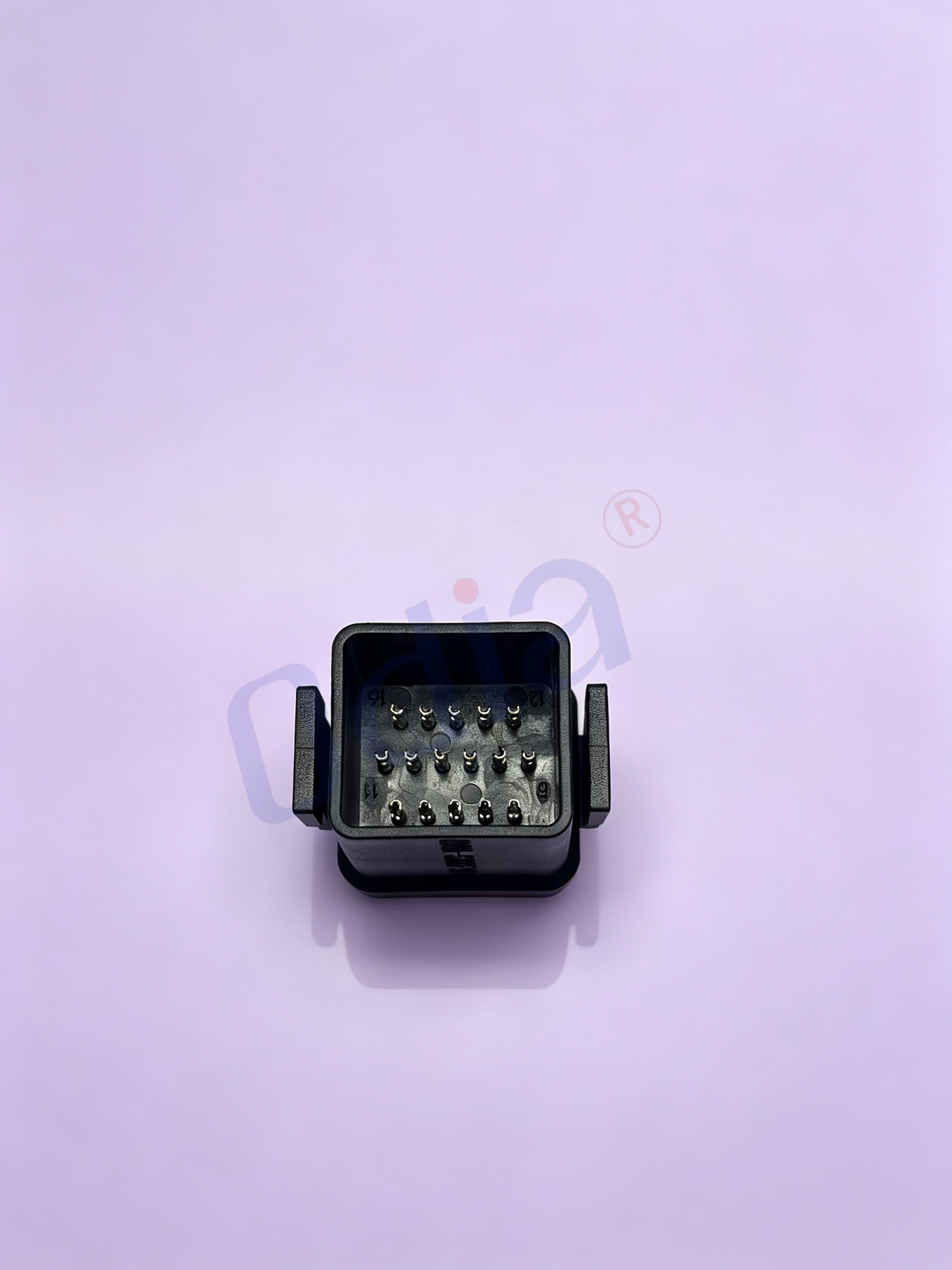

| Tilsvarende modstykke | Tilsvarende kvadratisk, 16-pins Xinguang-stil, mandlig stik |
| Emballage | Antistatisk pose eller bakke til samleordrer. Antistatisk emballage beskytter tinpladerede kvindelige kontakter mod statisk skade og overfladeforurening under opbevaring og transport. |
| Kvalitetsstandard | Fremstillet i overensstemmelse med internationale industrielle tilslutningsstandarder. Sporbarhed af råmaterialer er tilgængelig. Fabriksmæssige rapporter for elektriske, mekaniske og miljømæssige tests samt materialers overholdelse af certifikater kan leveres efter formel anmodning fra kunden. |
2. Produktfunktioner og kernefordele
Denne Xinguangstyle 16-pins firkantede kvindelige loddelednings-vandtætte forbindelsesstik med tinnede kontakter og rød vandtæt pakning er specielt optimeret til Xinguang-fotovoltaiske invertere, energilagerkabinetter og distribuerede solenergisystemer. Som en firkantet multipin-kvindelig loddeledningsmodtager løser den almindelige brancheproblemer såsom utilstrækkelig flersignalsintegration, dårlig tætning af sammenfaldende overflader, kompleks kabelharness-produktion, usikker låsning og høje komponentomkostninger for soludstyr-OEM’er og kabelharness-producenter.
For det første, firkantet husning med dobbelt-snap-låsning og IP67 vandtæt pakning sikrer en hurtig, stabil og spraybeskyttet forbindelse . I modsætning til runde, cirkulære forbindelsesstik har dette firkantede forbindelsesstik to sidebeliggende snap-in-låseklamper. Operatører kan fuldføre en sikker sammenkobling ved at skubbe den mandlige stikplugs lige ind i den kvindelige modtager, indtil de to sideklamper klikker på plads. Den medfølgende røde silikongummivandtætning er monteret mellem de mandlige og kvindelige sammenkoblingsflader. Når forbindelsen er helt låst, bliver tætningen jævnt komprimeret for at forhindre støv, regnspæt og fugtig luft i at trænge ind i kontaktkammeret og opnå IP67 spraytæt ydeevne. Snap-lock-designet gør det muligt at hurtigt adskille forbindelsen gentagne gange til udstyrsvedligeholdelse, mens den mekaniske låsestruktur modstår vibrationer fra inverterens interne ventilatorer og udendørs vindpåvirkning, hvilket effektivt forhindrer utilsigtet løsning under langvarig feltbetjening.
Andet, fuldt tinpladerede 16-polige kontakter leverer fremragende lodbarhed og omkostningseffektiv flerkanaloverførsel .Seksten kvindelige kontakter er fremstillet af kobberlegering med høj ledningsevne og er fuldt tinpladerede på overfladen. Tinpladering sikrer fremragende vådningsevne ved lodning. Kabelfabrikker kan danne stabile lodninger ved hjælp af almindelige loddestationer, hvilket reducerer risikoen for dårlige lodninger og kolde lodninger under masseproduktion af kabler. Den tætte 16-pins-anordning integrerer flere strømkredsløb og overvågningssignalkanaler i et kompakt firkantet hus, hvilket sparer plads i kabinettet til invertere og energilagringsudstyr. Under almindelige indendørs og halvudendørs fotovoltaiske driftsmiljøer opretholder tinpladerede kontakter en lav og stabil kontaktmodstand, hvilket opfylder kravene til samling af signaler fra flere sensorer samt til hjælpestrømforsyning. I forhold til guldpladerede multipin-stikforbindelser reducerer en fuldt tinpladeret konfiguration betydeligt den samlede BOM-omkostning for store solenergiprojekter.
Tredje, lodning af ledninger forbedrer fleksibiliteten ved fremstilling af kabelharnesser og sænker investeringskravet til produktionsudstyr denne kvindelige kontakt anvender lodning af ledninger i stedet for crimpkontakter. Kabelfabrikker behøver ikke at investere i dyre automatiske crimpemaskiner og specielle crimpværktøjer. R&D-prototypeverificering, små serier til prøveproduktion og masseproduktion kan alle udføres med manuelt eller halvautomatisk lodningsudstyr. Kunder kan vælge flertrådede kobberledninger inden for AWG 24–18-området ud fra den faktiske strømbelastning og begrænsningerne på ledningspladsen, uden at være bundet af faste crimpkontakt-specifikationer. Muligheden for montage på stedet giver teknikere mulighed for at skære og forarbejde harnesslængden direkte på projektsitetet i stedet for at bestille forudmoldede kabler med fast længde, hvilket forkorter udviklingscyklussen for nye produkter og forbedrer installationsfleksibiliteten i distribuerede fotovoltaiske og energilagringsprojekter.
Fjerde, kompakt kvadratisk formfaktor plus antimismonteringspolarisering forbedrer sikkerheden ved montage på stedet den kvadratiske kabinettstruktur er velegnet til intern ledningsføring i inverterkabinet og layout af eksterne tilslutningsgrænseflader. Den indbyggede antimismonteringspolariseringsnøgle på kabinettet definerer kun én korrekt monteringsvinkel. Feltmontører kan ikke fuldføre tilstikningen i omvendt retning, hvilket effektivt forhindrer kontaktbøjning, kortslutning og udstyrsbeskadigelse forårsaget af menneskelige fejl. Højtkvalitet PA66 flammehæmmende kabinet har fremragende slagstyrke og UV-aldringsbestandighed. Ved brug på halvudendørs fotovoltaiske installationer modstår det revner, sprødhed og misfarvning under langvarig temperaturcyklus. Den indvendige indstøbning fastholder sikkert seksten kvindelige kontakter og forhindrer kontaktforskydning eller løsning under mekanisk stød og ved vedvarende vibration.
Femte, streng kvalitetskontrol gennem hele produktionsprocessen sikrer konsekvent kvalitet fra parti til parti .Hver produktionsbatch gennemgår flerniveauinspektion før afsendelse: indkøbsinspektion af råmaterialer, stikprøveafprøvning af tinpladerings tykkelse, dimensionel verifikation af vandtætte pakninger, tæthedsprøvning og tilfældig kontrol af elektrisk ydeevne for færdigprodukter. Antistatisk emballage beskytter præcisions-tinpladerede kvindelige kontakter mod elektrostatiske udladninger og overfladekontaminering under logistikken. Materialedeklarationer og testdokumenter kan leveres til projektaftaler og intern kvalitetsarkivering. Denne Xinguang-stil 16-polige kvadratiske kvindelige modtager opretholder udskiftelige sammenkoblingsdimensioner med kompatible kvadratiske multipolstik på markedet, hvilket hjælper kunderne med at opnå omkostningsoptimering uden at ofre forbindelsens pålidelighed.
3. Anvendelsesscenarier
Fordelen ved en strømkapacitet på 10 A pr. pol og en 16-polig flerkanal strøm- og signal-layout, IP67 tætnings- og lodetrådsfeltmonteringskapacitet; denne kvadratiske Xinguang-konektor med kvindelig stiktype anvendes bredt til flercirkulær strøm- og signalforbindelse for fotovoltaiske invertere, energilagerstrømskabe og udendørs solstyringsudstyr.
3.1 Xinguang-distribuerede fotovoltaiske inverter-systemer Anvendes som kvindelig kabelsidekonektor til Xinguang-stringinvertere og hybride invertere. 16-pins-designet muliggør flerkanal strømforsyning og overførsel af flere grupper overvågningsignal. IP67 tætning på samlingsoverfladen er tilpasset installation i halvudendørs skabe. Dobbelt-snap-lås understøtter praktisk udstyrsvedligeholdelse og udskiftning af kabler.
3.2 Husstands- og erhvervsenergilagerkabinetter Egnede til boligenergilagringssystemer, kommercielle energilagringsstrømpaneler og hybride energilagringsinvertere. Muliggør ekstern tilslutning af BMS-overvågningskabel, flere sensorsignalkabler og hjælpestrømskabler. Loddetrådsmonteringsstruktur understøtter fleksibel kablængdekonfiguration på projektpladsen. IP67 beskyttelse er egnet til halvudendørs skabinstallationer.
3.3 PV-overvågning og intelligent kombinerboks-kabel Anvendes til solcellearrayoutovervågningsenheder, intelligente PV-kombinerbokse og feltbaseret flersignalkommunikationskabling. 16-polig højdensitetslayout transmitterer flere sensorsignaler og hjælpestrøm samtidigt. Vandtæt pakning forhindrer sprøjt vand og støv i at trænge ind i kontaktkammeret under udendørs forhold.
3.4 Udendørs industrielle solenergidrevne udstyr Til udendørs solovervågningsstationer, solstrømsdrevne kontrolskabe og feltinstalleret automationsudstyr. Arbejder under store dags-nattemperaturforskelle og udsættelse for støvspredning; pålidelig pakningstætning beskytter interne tinnede kontakter mod atmosfærisk forurening. Loddeledningsmontage gør on-site vedligeholdelse og kablehåndtering nemmere. .
3.5 Mobile solnødstrømsstationer Anvendes på bærbare solgeneratorer og mobile feltenergilagre. Forbindelsesstikken tåler hyppig håndtering og transportvibration. Positiv dobbeltklik-låsning forhindrer utilsigtet frakobling under transport og feltbetjening.
3.6 Fotoniske udstyrs aldrings- og testbænke Anvendes bredt til inverter-aldringsteststativer og soludstyr-fejlfindingsskabeloner. Loddeledningsafslutning gør hurtig prototypejustering og fremstilling af brugerdefinerede flerkanals-testkabler nemmere. Stabil elektrisk ydeevne sikrer gentagelige testdata under længerevarende aldringstests.
4. spørgsmål
Q1: Hvilken IP-beskyttelsesgrad kan denne Xinguangstyle 16-polige firkantede kvindelige stikopretning opnå? A: Den opnår IP67 -graden under korrekte monteringsbetingelser: den røde vandtætte pakning er korrekt monteret, det tilsvarende mandlige stik er fuldt klikket på plads, og husets sammenfaldende overflader er helt lukkede. IP67 giver støvtæt ydelse og beskyttelse mod lavtryksvandstråler. Dette produkt er IKKE beregnet til nedsænkning i vand eller permanent undervandsbrug. Hvis en højere grad af IP67 er påkrævet, bedes du kontakte vores tekniske team for en skræddersyet løsning.
Q2: Er den røde vandtætte pakning inkluderet i standardleveringen? A: Ja, den røde silikone vandtætte pakning leveres standard sammen med kvindelige stikhus og kontaktindsats. Bevar venligst pakningen intakt under kablets bearbejdning. En beskadiget eller deformerede pakning skal udskiftes for at sikre tætheden.
Q3: Er dette en type med lodningstråd eller en type med klemkontakt? Kan klemterminaler monteres? A: Dette er en kvindelig stikforbindelse med loddeledninger. Kontaktkamme er designet til lodning af ledninger. Standardversionen understøtter ikke krimpforskabelser. Brugere skal lodde flertrådede kobberledninger til kontaktkammene med en loddejern. Hvis en krimpkontaktvariant er påkrævet til storstilet automatisk harnesproduktion, bedes du kontakte vores salgsafdeling for et alternativt model.
Q4: Hvilken ledningstydde anbefales? Hvad er den nominelle strøm pr. kontakt? A: Anbefalet tykkelse for flertrådet kobberledning: AWG 24–18. Den kontinuerlige nominelle strøm for hver enkelt kvindelige kontakt er 10 A. Overskrid ikke den nominelle strøm i praktisk anvendelse for at undgå unormal opvarmning og risiko for kredsløbsfejl.
Q5: Hvilke risici opstår, hvis låseklipsene på begge sider ikke klikkes helt på plads? A: Ufuldstændig kliklås vil føre til delvis sammenføjning, tab af IP67 vandtæthedsydelse, ustabil kontaktmodstand og risiko for utilsigtet frakobling under vibration. Ved udendørs eller halvudendørs anvendelse skal du sikre, at låseklipsene på begge sider klikkes helt på plads i den låste position.
Q6: Indeholder dette produkt den tilsvarende 16-pins firkantede male-stik? A: Dette produkt leverer kun Xinguang-stilens 16-pins firkantede female-stik med loddeledninger og vandtæt pakning. Det tilsvarende male-stik sælges separat. Giv venligst vores salgsafdeling besked, hvis du har brug for komplette male/female-sæt.
Q7: Kan I levere tilpassede løsninger? A: Tilpasning er mulig ved bestillinger i store mængder. Understøttede tilpasningsmuligheder omfatter justering af belægnings tykkelse, speciel husfarve samt mindre strukturelle ændringer i huset. Tilpassede projekter har MOQ-krav. Send venligst dine detaljerede tekniske krav til vores forretningsmail til vurdering og prisangivelse.
Q8: Kan jeg få ingeniørprøver til verificering af præproduktionsydelse? A: Ja, testsamples er tilgængelige til kundens ydelses- og sammenkoblingsvalidering. Prisen på samples samt fragt skal bæres af kunden. Leveringstiden for samples afhænger af lagerbeholdningen.
Q9: Hvad er driftstemperaturområdet og den mekaniske antal gange for sammenkobling? A: Standard driftstemperatur: 40℃ ~ +85℃ minimum antal mekaniske sammenkoblinger: 500 gange. Ved anvendelser med ekstremt hyppige tilslutnings-/frakoblingsoperationer bedes du kontakte os for en forbedret kontaktløsning.
Q10: Er certifikater for råmaterialer og rapporter for ydeevnetests tilgængelige? A: Vi kan levere prøvebaserede elektriske ydeevnerapporter og erklæringer om overensstemmelse af råmaterialer til projektregistrering. Indsend venligst din dokumentanmodning via vores officielle kontaktkanal.
