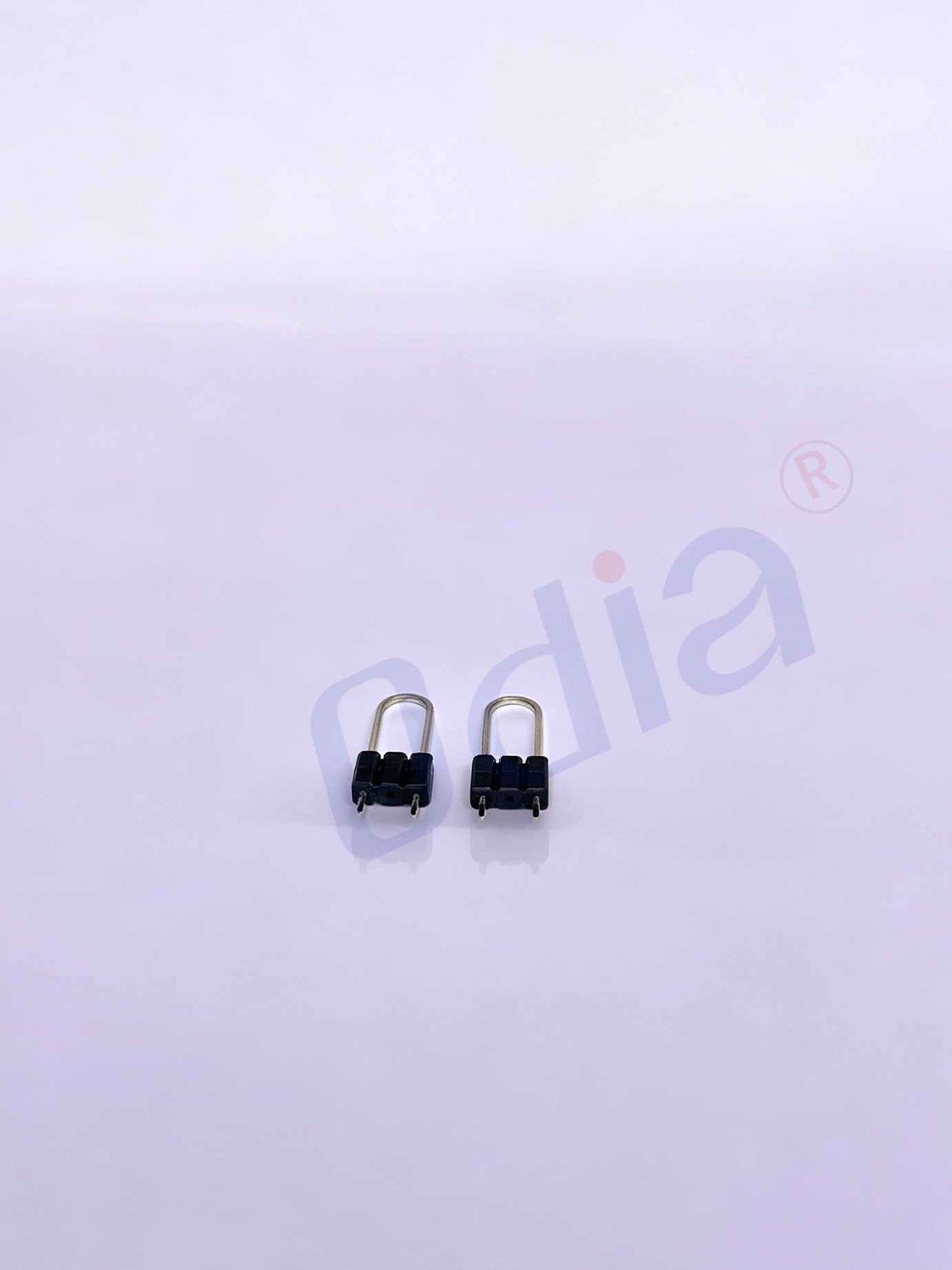

U-tvarový kolík s čtvercovým otvorem, 2,54 × 2,54 mm, jednoradý, 1×3P (střední kolík chybí), izolátor ze dvouvrstvého plastu, orientace 180°

Náš U-tvarový kolíkový konektor se čtvercovým otvorem podporuje různorodé přizpůsobené specifikace, aby vyhovoval rozdílným požadavkům na připojení různých desek plošných spojů a zařízení. Všechny výrobky jsou vyráběny pomocí vysoce přesných forem a automatizovaných výrobních procesů, s přesnými rozměry a stabilním výkonem. Podrobné technické parametry jsou uvedeny níže:

1. Technické údaje produktu

Celková konstrukce využívá klasický U-tvarový náhled s pravým úhlem, který umožňuje horizontální montáž na desku plošných spojů (PCB), čímž výrazně snižuje vertikální montážní prostor. Čtvercová díra pro polohování je kombinována s přesnou kalibrací těla pinu, což zvyšuje přesnost montáže o 30 % ve srovnání s pinovými konektory s kulatými otvory; délka pinu, úhel ohnutí a velikost koncové části lze přizpůsobit podle technických výkresů a vzorků zákazníka.

1. Konfigurace materiálu

Izolační část je vyrobena z vysokokvalitního polyamidu PA6T, který splňuje požární odolnost třídy UL94 V-0, s vynikající odolností proti vysokým teplotám, izolačními vlastnostmi a odolností proti stárnutí. V prostředích s vysokou pracovní teplotou se nezkrouží, neroztaví ani neuvolní škodlivé látky. Vodivý kontaktový kolík je vyroben z vysoce čisté mosazi s vynikající elektrickou vodivostí a tažností, čímž účinně snižuje ztráty proudu a zajišťuje stabilní přenos signálu. Povrch kolíku je upraven dvouvrstvým elektrolytickým pokovením: spodní vrstva je niklové pokovení o tloušťce 50 μm pro zlepšení přilnavosti a odolnosti proti oxidaci, vrchní vrstva je pokovení zlata nebo cínu, které odolává korozi a zabrání špatnému kontaktu způsobenému dlouhodobou oxidací.

2. Elektrické provozní parametry

Výrobek má vynikající elektrickou vodivost a stabilní zatížitelnost.

Současný rating ：3,0 A

Kontaktní odpor ：30M ω Max

Izolační odpor: 1000 MΩ ω Minimální únik proudu a rušení signálu.

Odolnost vůči napětí: 600 V střídavého proudu za minutu, zajišťuje bezpečný a stabilní provoz obvodu. Elektrický výkon je stabilní v širokém rozsahu teplot bez falešného spojení nebo útlumu signálu.

3. Environmentální a mechanické parametry

Rozsah pracovní teploty je od −40 °C do +85 °C, což umožňuje použití v náročných provozních prostředích, jako jsou chladicí skladovací zařízení s nízkou teplotou nebo průmyslové provozy s vysokou teplotou. Mechanická životnost zástrčky dosahuje více než 1000 cyklů zapojení a vytažení, přičemž je zajištěn pevný a přesný pocit zapojení a vytažení bez jakéhokoli povolování či vypadávání kolíků. Výrobek vykazuje vynikající odolnost proti vibracím a nárazům a udržuje stabilní spojení i při vibracích zařízení nebo během dopravy. Všechny výrobky splňují směrnici RoHS pro ochranu životního prostředí, jsou neškodné a neznečišťují životní prostředí a odpovídají mezinárodním environmentálním standardům pro elektronické výrobky.

Ve srovnání s tradičními přímočarými kolíkovými konektory a obvyklými U-tvarovými kulatými kolíkovými konektory nabízí náš U-tvarový čtvercový kolíkový konektor zřetelné konkurenční výhody v oblasti konstrukčního návrhu, stabilitu výkonu, přizpůsobitelnost instalaci a životnost, což efektivně optimalizuje návrh výrobků a snižuje poruchovost zařízení pro zákazníky.

1. Jedinečné čtvercové otvory pro přesné centrování – vyšší přesnost montáže

Čtvercový otvor s přizpůsobeným designem odstraňuje nedostatek kruhového otvoru, který se snadno posune. Během pájení desky plošných spojů (PCB) a montáže zařízení umožňuje přesné umístění a automatické zapojení, čímž účinně předchází odchylkám kolíků a chybám při pájení. Je vhodnější pro automatickou montáž a sériovou výrobu, což výrazně zvyšuje výrobní efektivitu a výtěžnost výrobků a snižuje chyby ruční montáže a náklady na přepracování.

2. U-tvarová pravoúhlá konstrukce – úspora místa a flexibilita

Přesné umístění při zasunování bez posunu: U-tvarový čtvercový otvor pevně upíná kontaktové plošky desky PCB. Přímá svislá struktura pod úhlem 180° se zasouvá kolmo do otvorů na desce PCB. Při ručním zasunování nebo automatickém zasunování během vlnového pájení zůstává dobře omezena, bez naklánění nebo plovoucích kolíků.

Vysoká kompatibilita s automatizovanými výrobními linkami. Používá standardní rozteč 2,54 mm pro široké obecné využití, což odpovídá automatickým strojům pro vkládání kolíků a stanicím na montážních linkách. Dvouvrstvá plastová konstrukce umožňuje stabilní uchopení manipulátory bez prokluzování, čímž výrazně zvyšuje účinnost zasunování a snižuje pracovní dobu potřebnou pro ruční montáž.

Snadné pájení, kompatibilní jak s pájením vlnou, tak s ručním pájením. Svislé kolíky pro průchod deskou zcela pronikají PCB, čímž zajišťují úplné pokrytí pájkou na kontaktových ploškách. U-tvarový otvor rozšiřuje plochu mokření pájkou, což zaručuje úplné přilnutí pájky a snižuje podíl vadných spojů způsobených chladnou pájkou nebo fiktivním pájením.

3. Vynikající vlastnosti materiálu – trvanlivost a stabilita

Vysokoryzové mosazné kolíky zajišťují nízký odpor a vysoce účinný přenos signálů a proudu, čímž se předejde zpoždění signálu a přetížení proudu. Vysoce nehořlavý izolační materiál PA6T má vynikající tepelnou odolnost a odolnost proti stárnutí, což mu umožňuje odolat vysokoteplotnímu pájení i dlouhodobému provozu za vysokých teplot, aniž by se deformoval nebo praskl. Niklové-zlaté/čínné povrchové úpravy efektivně izolují oxidaci vzduchem i elektrochemickou korozi, čímž se přizpůsobují vlhkým, prachovým a jiným náročným prostředím a výrazně prodlužují životnost konektoru.

4. Vysoká odolnost proti vibracím a uvolňování

U-tvarová integrovaná tvarovací struktura a návrh s omezením čtvercového otvoru zajišťují těsné přilnavé usazení kolíku a izolátoru bez mezery a uvolnění. V vibrací podléhajících provozních prostředích, jako jsou průmyslová zařízení a automobilová elektronika, tak vždy udržuje stabilní spojení, účinně předchází fiktivnímu spojení, výpadkům napájení a přerušení signálu způsobeným vibracemi a zvyšuje celkovou provozní stabilitu elektronických zařízení.

5. Rozmanitá možnost přizpůsobení a široká kompatibilita

Podporujeme plnou personalizaci všech parametrů: rozteče, počtu kolíků, délky kolíků, procesu povrchové úpravy a velikosti ohýbání. Výrobek vykazuje vysokou kompatibilitu s běžnými návrhy desek plošných spojů (PCB) a svorkovými zásuvkami na trhu, což zajišťuje vynikající univerzálnost. Splňuje individuální požadavky na připojení různých odvětví a různých modelů zařízení a poskytuje zákazníkům kompletní personalizovaná řešení pro připojení.

6. Vysoký poměr cena/výkon a certifikovaná kvalita

Všechny výrobky jsou vyráběny automatickými montážními linkami, což zaručuje stabilní kvalitu a dostatečný skladový zásob. Při zajištění vysoké úrovně výkonu a bezpečnostních certifikací efektivně řídíme výrobní náklady a poskytujeme zákazníkům cenově výhodné konektorové výrobky. Přísná kontrola kvality se provádí od příjmu surovin, přes výrobní proces až po dodání hotových výrobků; každá dávka výrobků je plně sledovatelná z hlediska kvality.

Díky stabilnímu elektrickému výkonu, spolehlivé mechanické konstrukci a vysoké odolnosti vůči prostředí se naše U-tvarové čtvercové kolíky (U-Type Square Hole Pin Headers) široce používají v různých elektronických zařízeních, která vyžadují přesné spojení, úsporu místa a vysokou stabilitu, a to v oblastech civilního, průmyslového, automobilového, chytrého a komunikačního průmyslu.

Spotřební elektronika : Je vhodný pro chytré telefony, tabletové počítače, Bluetooth sluchátka, nositelná zařízení, power banky, nabíječky a další miniaturizované spotřební elektronické výrobky; umožňuje připojení vnitřních tištěných spojovacích desek a přenos signálů a přizpůsobuje se trendu ultra tenkého a kompaktního designu spotřební elektroniky.

Průmyslové řídicí zařízení : Používá se v PLC řadičích, průmyslových počítačích, senzorech, měřicích přístrojích, modulech pro automatizované řízení a dalším průmyslovém vybavení. Přizpůsobuje se náročným průmyslovým provozním podmínkám – vysokým teplotám, vibracím a prachu – a zajišťuje dlouhodobě stabilní provoz průmyslových řídicích obvodů, čímž snižuje frekvenci poruch zařízení.

Automobilová elektronika : Široce se používá v automobilových centrálních řídicích systémech, modulích pro vozidlovou komunikaci, automobilových senzorech a systémech řízení energie. Díky vynikající odolnosti proti vibracím, vysokým teplotám a oxidaci splňuje požadavky na vysoce spolehlivé připojení automobilových elektronických komponent.

Zařízení chytré domácnosti : vhodné pro chytré reproduktory, chytré kamery, chytré osvětlení, inteligentní spínače, domácí spotřebiče a další zařízení chytrého domácnosti; umožňuje stabilní spojení vnitřních obvodů, zajišťuje dlouhodobě stabilní provoz zařízení chytrého domácnosti a zvyšuje životnost výrobku.

Komunikační zařízení : používáno v routerech, přepínačích, optických komunikačních modulech, pomocném zařízení základnových stanic a dalších komunikačních produktech; zajišťuje vysokorychlostní a stabilní přenos signálu, předchází rušení a útlumu signálu a zaručuje efektivní provoz komunikačního zařízení.

Zdravotnické a přesné přístroje : používáno v přesných zdravotnických testovacích zařízeních, laboratorních přístrojích a jiných vysoce přesných zařízeních; díky vysoké přesnosti montáže a stabilnímu elektrickému výkonu splňuje přísné požadavky na připojení přesných elektronických zařízení a zajišťuje přesný přenos dat.

Abychom zákazníkům pomohli rychle pochopit naše produkty U-tvarové kolíkové konektory se čtvercovými otvory a vyřešit problémy související s nákupem a použitím, shrnuli jsme nejčastější dotazy zákazníků spolu s odbornými odpověďmi následovně:

Otázka 1: Jaké jsou rozdíly mezi U-tvarovým kolíkovým konektorem se čtvercovými otvory a běžným kolíkovým konektorem s kruhovými otvory?

Základní rozdíl spočívá v přesnosti polohování a strukturální stabilitě. Konstrukce se čtvercovými otvory umožňuje polohování s úplným omezením úhlu, čímž úplně eliminuje problém horizontálního posunu kolíků s kruhovými otvory během montáže a pájení; to zajišťuje vyšší přesnost montáže a lepší konzistenci. Kromě toho má konstrukce se čtvercovými otvory lepší vlastnosti zapichování, vyšší odolnost proti vibracím a uvolnění a stabilnější výkon při dlouhodobém použití, což ji činí vhodnější pro automatizovanou sériovou výrobu a zařízení vyžadující vysokou spolehlivost.

Otázka 2: Můžete poskytnout přizpůsobené specifikace a vzorky?

Ano. Nabízíme kompletní služby přizpůsobené požadavkům zákazníka, včetně nestandardního rozteče, speciálního počtu kolíků, přizpůsobené délky a ohýbání kolíků, různých procesů povrchové úpravy (naplátování zlatem/naplátování cínem) a vylepšení izolačních materiálů. Zákazníkům můžeme zdarma poskytnout vzorky k testování a podporujeme malosériovou zkušební výrobu i velkosériovou sériovou výrobu. Zákazníci mohou poskytnout výkresy nebo vzorky pro individuální přizpůsobení.

Otázka 3: Jaký je rozsah provozní teploty a životnost výrobku?

Normální provozní teplotní rozsah výrobku je od -40 °C do +85 °C, což umožňuje jeho použití v nejrůznějších prostředích – vnitřních i venkovních i průmyslových. Mechanická životnost zástrčky přesahuje 1000 cyklů a životnost statického spojení může za normálních provozních podmínek dosáhnout více než 8 let. Výrobek vykazuje vynikající odolnost vůči stárnutí a korozí a zachovává stabilní výkon i při dlouhodobém nepřetržitém provozu.

Q4: Splňují vaše výrobky certifikáty v oblasti ochrany životního prostředí a bezpečnosti?

Všechny naše U-tvarové kolíkové konektory se čtvercovými otvory plně splňují směrnici RoHS pro ochranu životního prostředí a dosahují mezinárodních norem v oblasti ochrany životního prostředí, neobsahují škodlivé látky. Izolační materiál získal certifikaci UL94 V-0 pro zpomalování hoření, což zaručuje vynikající odolnost proti hoření a bezpečnostní výkon. Všechny výrobky jsou pečlivě kontrolovány v souladu s mezinárodními průmyslovými standardy, mají spolehlivou kvalitu a lze je exportovat na globální trhy.

Q5: Jaká je doba dodání a minimální objednací množství (MOQ) tohoto výrobku?

U klasických standardních specifikací máme dostatečný skladový zásob, takže dodací lhůta činí 3–5 pracovních dnů. U přizpůsobených produktů se dodací lhůta pohybuje v rozmezí 7–15 pracovních dnů podle stupně přizpůsobení a množství objednávky. Naše minimální objednávací množství je flexibilní – podporujeme jak malé zkušební objednávky, tak velké hromadné objednávky, aby byly splněny požadavky různých zákazníků, například podniků, továren a výzkumných institucí.

Q6: Jak zajistit kvalitu svařování a stabilitu montáže?

Naše výrobky využívají vysokopřesný integrovaný formovací proces, který zajišťuje hladký povrch kolíků, rovnoměrné rozměry a absence ořezů, což usnadňuje svařování a snižuje riziko neúplného nebo chybějícího svaru. Konstrukce čtvercového otvoru pro polohování přesně odpovídá pozici otvorů na desce plošných spojů (PCB), čímž efektivně zvyšuje přesnost a pevnost svaru. Po profesionálním testování vykazuje výrobek vysokou pevnost svaru – v podmínkách vibrací i vysoké teploty nedochází k odpadávání kolíků ani k odpojení pájení.
