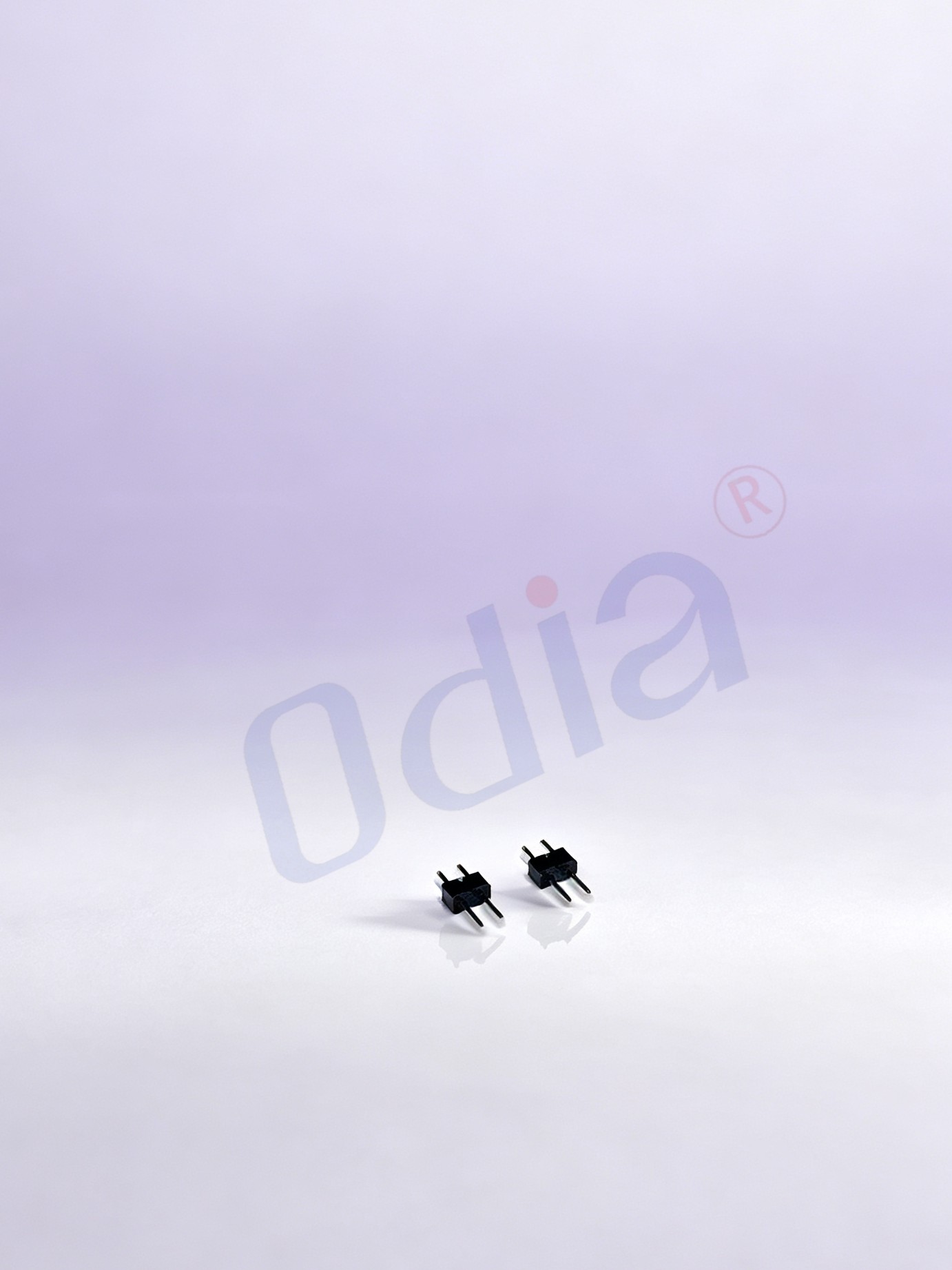

Přímý kolíkový konektor se čtvercovým otvorem, 2,0 × 2,0 mm, jednoradý, 1×2P, jedna plastová izolace, orientace 180°, celková výška 8,7 mm (PA = 3,9 mm, PC = 2,8 mm), povlak zlata nebo cínu nad 50 μ" Ni, materiál PA6T

1. Technické údaje a parametry výrobku

Tato řada přímých kolíkových konektorů se čtvercovým otvorem umožňuje přizpůsobit specifikace různým požadavkům návrhu tištěných spojovacích desek (PCB); základní parametry jsou standardizované a výrobní normy přísné, což zaručuje konzistentní výkon výrobku a jeho vzájemnou výměnnost.

2. Základní konstrukční parametry

Poznámka ke zvláštnímu provedení: Krok, výška izolátoru, počet řad, počet kolíků a typ upevnění lze všechny přizpůsobit podle konkrétních požadavků návrhu desky plošných spojů.

Parametry materiálu a povrchové úpravy

Materiál izolátoru: vysoce kvalitní polyamid PA6T, popř. UL94 V0 – odolný proti hoření, vynikající odolnost vůči vysokým teplotám, izolační vlastnosti a stárnutí; materiál kolíků: měď s vysokou čistotou, s dobrým elektrickým vodivostním a tvárnostním vlastnostmi, zajišťující stabilní přenos signálů a energie; povrchové pokovení: standardní cínové pokovení, volitelné zlaté pokovení pro aplikace vyžadující vysokou přesnost a vysoké frekvence, proti oxidaci a korozí, snižuje kontaktní odpor.

Nominální proud: 2,0 A

Odpor kontaktu: maximálně 30 mΩ

Izolační odpor: minimálně 1000 mΩ, což efektivně předchází úniku proudu a rušení signálu.

Odolnost vůči napětí: 600 V střídavého proudu za minutu, zajišťuje bezpečný a stabilní provoz obvodu. Elektrický výkon je stabilní v širokém rozsahu teplot bez falešného spojení nebo útlumu signálu.

Parametry environmentálního a mechanického výkonu

Rozsah provozní teploty: -40 °C až +85 °C, přizpůsobení složitým vnitřním i venkovním pracovním prostředím; teplota ukládání: -40 °C až +85 °C; životnost zasunování a vytažení konektorů: více než 1000 cyklů, udržení stabilního spojení i po dlouhodobém opakovaném zasunování; síla uchycení kolíků: splňuje mezinárodní průmyslové normy, žádné uvolněné ani vypadávající kolíky po svařování a montáži; svařovací proces: kompatibilní s vlnovým pájením i ručním zasunováním pro pájení, vhodné pro hromadnou automatizovanou výrobu; environmentální certifikace: shoda s RoHS, bezolovnaté a ekologicky šetrné, splňuje evropské standardy pro vývoz.

Ve srovnání s tradičními kolíky s kruhovými otvory mají naše kolíky se čtvercovými otvory a přímým zasunutím komplexní vylepšení konstrukčního návrhu, elektrických vlastností a provozní stability, což jim poskytuje zřetelné konkurenční výhody.

Precizní konstrukční návrh se čtvercovými otvory – stabilnější spojení

Jedinečná konstrukce čtvercového otvoru řeší problém snadného otřesu a nízké přesnosti polohování tradičních kolíků s kruhovými otvory. Čtvercový otvor a tělo kolíku těsně pasují bez posunu nebo rotace, čímž se výrazně zvyšuje mechanická stabilita montáže na tištěné desce (PCB). Po pájení jsou kolíky pevně upevněny a odolávají vibracím a nárazům v provozním prostředí, čímž se zabrání špatnému kontaktu způsobenému uvolněním kolíků a efektivně se zlepší celková provozní stabilita elektronických zařízení. Nezávislý oddělený dutinový návrh každého kolíku brání zkratům mezi sousedními kolíky a přenosu signálů mezi nimi (crosstalk), čímž se zajišťuje čistý a stabilní přenos signálů.

Vynikající elektrický výkon, účinný přenos

Použití vysoce čistých měděných kontaktů z mosazi a standardizovaného procesu pokovování cínem/zlato zajišťuje výrobku extrémně nízký kontaktní odpor, stabilní dodávku energie a přenos signálů bez tlumení nebo zpoždění signálu. Výrobek je vhodný pro přenos nízkofrekvenčních signálů a běžné scénáře napájení, ale také splňuje požadavky na přesné zapojení obvodů. Vynikající izolační vlastnosti a odolnost proti průraznému napětí efektivně předcházejí elektrickým bezpečnostním rizikům, jako jsou úniky proudu nebo průraz, a zaručují dlouhodobě bezpečný provoz zařízení.

Vynikající přizpůsobivost prostředí a odolnost

Izolátor je vyroben z ohňovzdorného materiálu PA6T splňujícího normu UL94 V0, který má vynikající odolnost vůči vysokým i nízkým teplotám a proti stárnutí. Během vysokoteplotního svařování a dlouhodobého provozu za vysoké zátěže se nezdeformuje, nepraskne ani neroztaví. Zajišťuje stabilní provoz v prostředí s vysokou teplotou, nízkou teplotou, vlhkostí a mírným prachem. Pozinkovací vrstva s ochranou proti oxidaci a korozi brání oxidaci a rezivění kolíků způsobené dlouhodobým vystavením ovzduší, čímž výrazně prodlužuje životnost konektoru a snižuje náklady na údržbu a výměnu zařízení.

Vysoká kompatibilita a flexibilní přizpůsobení

Výrobek odpovídá mezinárodním univerzálním normám rozměrů, což zajišťuje vysokou kompatibilitu s běžnými deskami plošných spojů (PCB), vývojovými deskami a elektronickými moduly na trhu, s vynikající vzájemnou výměnností a snadnou výměnou i údržbou. Podporuje různorodé služby přizpůsobení, včetně rozteče kontaktů, počtu kolíků, délky kolíků, povrchového platinování a vnějších rozměrů, čímž splňuje individuální návrhové požadavky různých odvětví a různých modelů zařízení. Ať už jde o miniaturizovaná přesná zařízení nebo průmyslová zařízení s vysokým výkonem, poskytuje vhodná řešení pro připojení.

Vysoká efektivita montáže a cenová výhodnost

Přímý zásuvný design s průchozími otvory je jednoduchý a intuitivní, vhodný pro ruční zasazování i automatické vlnové pájení, což výrazně zvyšuje efektivitu výroby a montáže a snižuje náklady na práci. Výrobek má stabilní kvalitu a nízkou míru poruch, čímž se snižují náklady na servis a výměnu po prodeji. Díky standardizované sériové výrobě nabízí zřetelné cenové výhody při zároveň zajištění vysokého výkonu, což zvyšuje poměr cena/výkon a přináší zákazníkům vyšší ekonomické přínosy.

Díky své stabilnímu výkonu, vysoké kompatibilitě a spolehlivosti se naše čtvercové přímé zásuvné pinové konektory široce používají v oblasti spotřební, komerční, průmyslové a automobilové elektroniky a pokrývají většinu scénářů spojení PCB.

Průmyslové řídicí zařízení

Široce se používá v modulech řízení PLC, průmyslových deskách pro sběr dat, modulech rozhraní senzorů, ovladačích motorů, zařízeních pro monitorování napájení, modulech relé a průmyslových systémech automatizovaného řízení. Je schopen přizpůsobit se složitým provozním podmínkám v průmyslu, jako jsou vibrace, vysoká teplota a dlouhodobý nepřetržitý provoz, čímž zajišťuje stabilní signálové a napájecí připojení průmyslového zařízení.

Spotřební elektronika a chytré domácnosti

Je vhodný pro řídicí panely chytrých domácností, klimatizační zařízení, pračky, čističe vzduchu, audiovizuální zařízení, digitální produkty, malé tiskárny a běžné spotřebiče. Zajišťuje stabilní spojení mezi interními obvodovými moduly zařízení, je vyroben z bezpečných a ekologicky šetrných materiálů a splňuje bezpečnostní normy pro civilní elektronické výrobky.

Komunikační a síťová zařízení

Používá se na rozhranové desky komunikačních základnových stanic, moduly směrovačů, přepínačové zařízení, zařízení pro přenos signálů a optické komunikační zařízení. Vysokopřesné spojovací vlastnosti zajišťují stabilní a bezztrátový přenos komunikačních signálů a splňují požadavky na vysokou přesnost spojení komunikačních zařízení.

Automobilová elektronika a zařízení pro nové zdroje energie

Používá se v automobilových řídicích modulech, palubních elektronických zařízeních, modulech pro správu baterií vozidel s novými zdroji energie a konektorech nabíjecích zařízení. Díky vynikající odolnosti proti vibracím a přizpůsobivosti prostředí je vhodné pro složité provozní podmínky v automobilech a zajišťuje bezpečnost a stabilitu automobilových elektronických systémů.

Výzkum a vývoj a ověření prototypů

Jako univerzální konektor pro rozšíření vstupů/výstupů se široce používá na elektronických vývojových deskách, při ověřování experimentálních prototypů, ve výukových laboratorních zařízeních a v situacích elektronické údržby či náhrady součástek, a poskytuje pohodlnou a spolehlivou podporu pro elektronický výzkum a výuku.

Otázka 1: Jaký je zásadní rozdíl mezi čtvercovým kolíkem a tradičním kulatým kolíkem?

Odpověď 1: Největší výhodou čtvercového kolíku je konstrukce bránící otáčení a vibracím. Díky čtvercovému tvaru pasuje kolík do izolátoru těsněji, což zajišťuje vyšší přesnost polohy a lepší mechanickou stabilitu. Účinně tak předchází špatnému kontaktu způsobenému posunutím nebo otočením kolíku při vibracích a nabízí vyšší spolehlivost spojení než produkty s kulatými otvory – což je vhodnější pro průmyslové aplikace a scénáře s vysokými požadavky na stabilitu.

Otázka 2: Je váš kolík kompatibilní se standardními tištěnými spojovacími deskami (PCB) a lze jej použít jako náhradu běžných kolíků?

A2: Všechny naše přímé kolíkové konektory se čtvercovým otvorem používají mezinárodní standardní rozměry, které jsou vysoce kompatibilní s běžnými standardními deskami plošných spojů (PCB) na trhu. Montážní rozměry a poloha pájení odpovídají běžným kolíkovým konektorům, což umožňuje přímou výměnu a funkci „zapojit a používat“ bez úpravy návrhu desky PCB; produkt je vysoce univerzální a vzájemně zaměnitelný.

Q3: Jaké metody pájení lze pro tento výrobek použít? Je vhodný pro sériovou výrobu?

A3: Tento výrobek podporuje ruční zasunování a pájení i automatické vlnové pájení; izolační materiál odolává vysokým teplotám a nepodléhá deformaci ani poškození při vysokoteplotním pájení. Výrobek má jednotné rozměrové tolerance a stabilní kvalitu, takže je plně vhodný pro automatizovanou sériovou výrobu v tovární výrobě, čímž efektivně zvyšuje výrobní účinnost a snižuje podíl zmetků.

Q4: Můžete poskytnout výrobek s individuální délkou kolíků, roztečí a počtem kolíků?

A4: Ano. Nabízíme úplně přizpůsobitelné služby pro specifikace pinových konektorů, včetně nestandardního rozteče, libovolného počtu pinů, přizpůsobené délky pinů, speciálního procesu povrchové úpravy a barevné personalizace. Naši odborní pracovníci z oblastí výzkumu a vývoje a výroby jsou schopni poskytnout exkluzivní přizpůsobená řešení na základě nákresů zákazníků pro návrh tištěných spojovacích desek (PCB) a jejich konkrétních podmínek použití.

Q5: Jaká je záruka kvality a politika zákaznického servisu po prodeji?

A5: Všechny výrobky jsou před opuštěním továrny důkladně testovány z hlediska vzhledu, vodivosti, izolace a mechanického výkonu, s 99% kontrolou kvality. Výrobky splňují environmentální normy RoHS a bezpečnostní standardy UL. Poskytujeme dlouhodobou záruku kvality a dokonalý servis po prodeji. U kvalitních problémů způsobených výrobními procesy nabízíme bezplatnou výměnu a vrácení zboží, čímž zajišťujeme zákonná práva a zájmy zákazníků.

Q6: Jaká je doba dodání a metoda balení?

A6: Konvenční standardní specifikace jsou skladem a lze je dodat do 3–5 pracovních dnů. Přizpůsobené výrobky jsou dodávány podle potvrzeného výrobního cyklu. Výrobky jsou baleny profesionálním antistatickým obalem, trubkovým obalem a obalem na paletách, aby nedošlo k deformaci kolíků, oxidaci ani poškození během přepravy, čímž je zajištěna nepoškozená dodávka výrobků.
