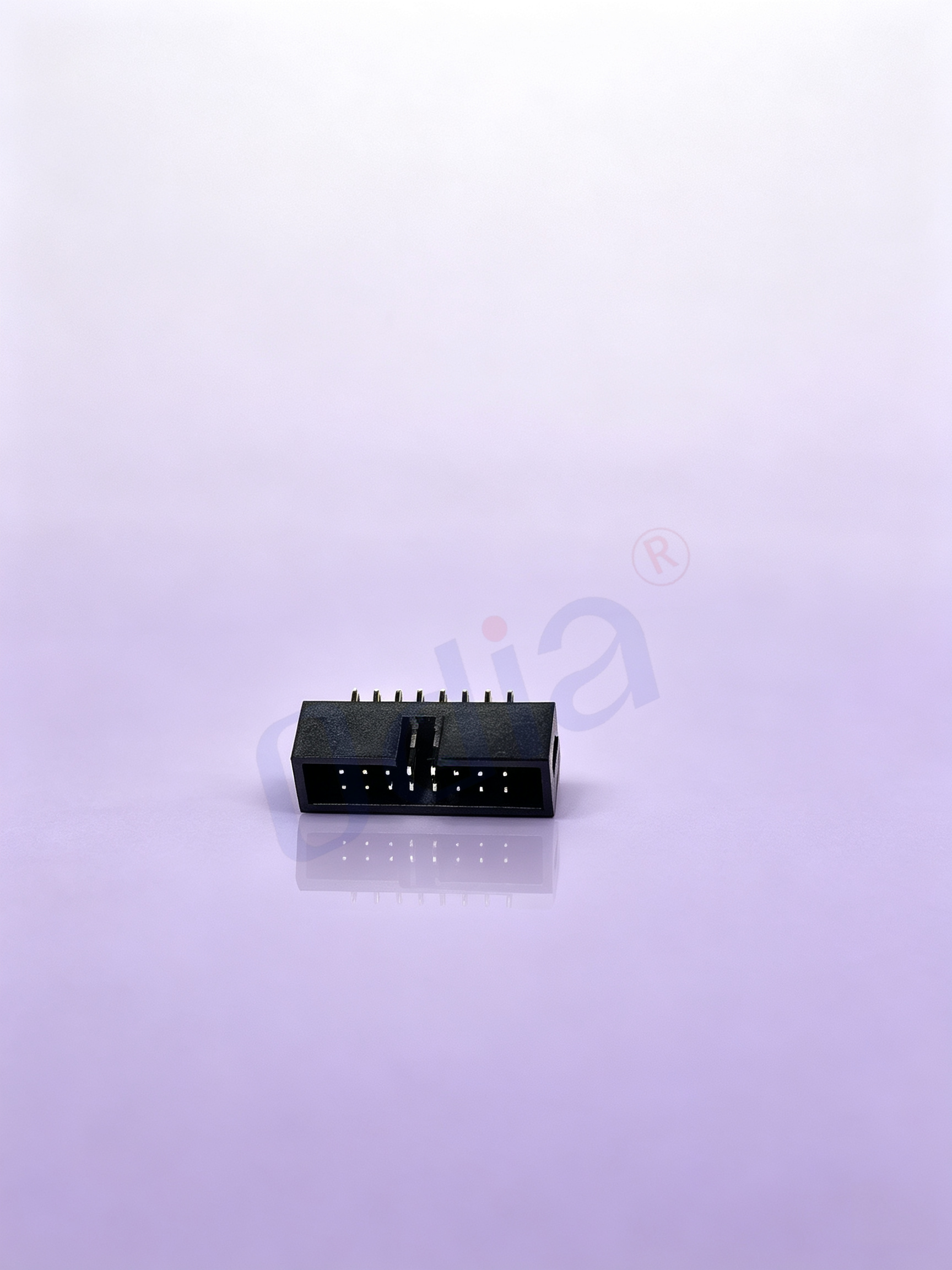

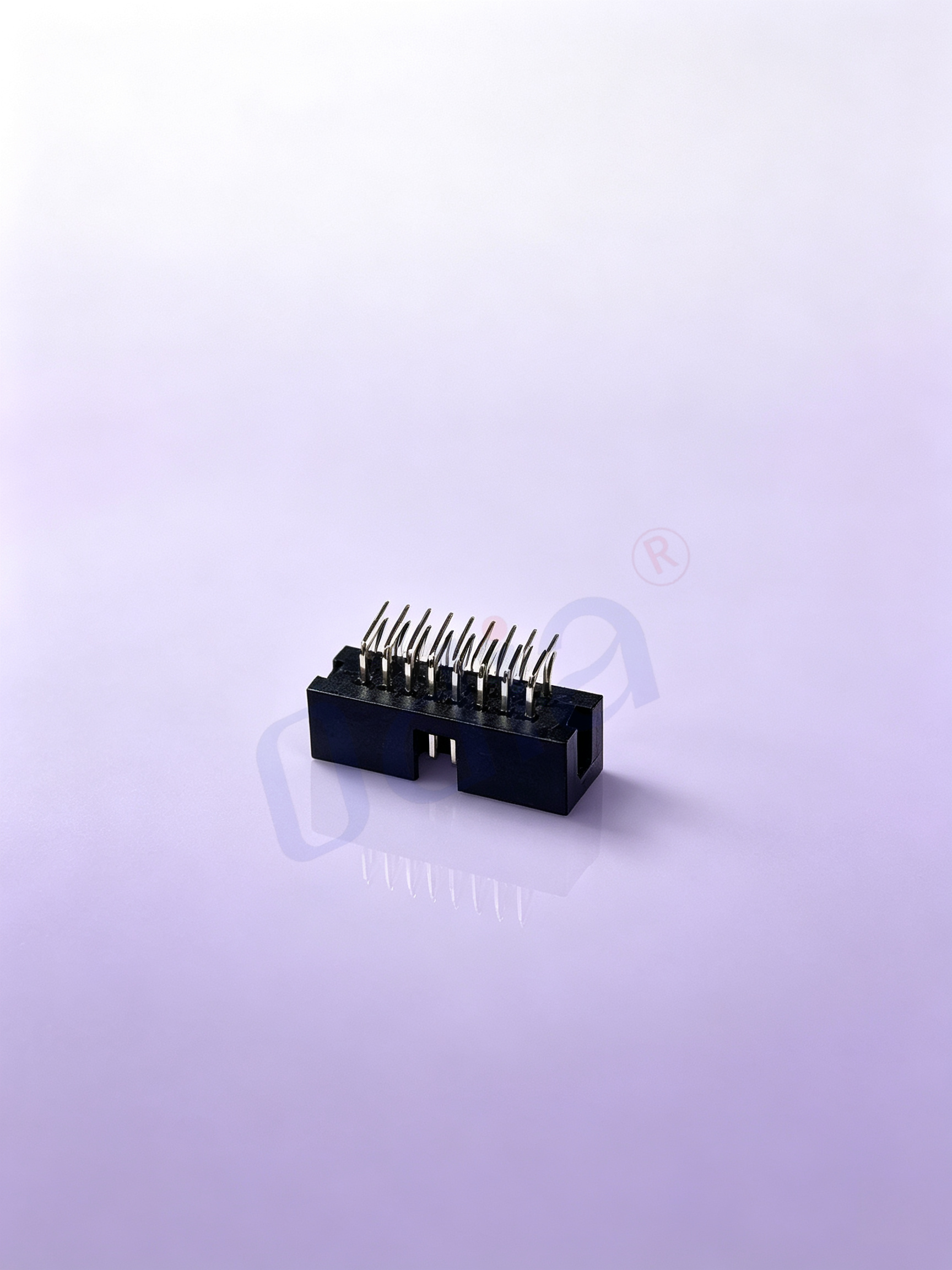

Jednoduchý zásuvný konektor typu box, dvojřadý 2 × 8p, rozměr 2,54 × 9,0 mm, pravý úhel, osazení přes desku, středová vzdálenost kontaktů (PC) = 3,15 mm

POPIS

Tento svislý průchodový pájený zásuvný konektor typu Box s úhlem 90° je spolehlivou součástí pro spojení desek mezi sebou (board-to-board) i mezi deskou a kabelem (board-to-cable), navrženou pro ruční i vlnové pájení. Používá svislou orientaci zasunutí s ohnutím vývodů pod pravým úhlem (90°), čímž vývody přímo procházejí pájecími ploškami tištěného spoje a pevné spojení je dokončeno vyplněním pájkou. Řada umožňuje přizpůsobit počet vývodů podle různých požadavků na uspořádání (layout) hlavních desek v průmyslové automatizaci, spotřební elektronice, systémech akumulace energie a lékařských zařízeních.

Izolator je vyroben z vysoce kvalitního termoplastického technického plastu s vynikající odolností proti vysokým teplotám, který zvládne dlouhodobě pracovní teploty při vlnovém i reflow pájení bez deformace, tavení nebo změny rozměrů. Kontaktní svorky jsou vyráběny přesným stříháním a povrchovou úpravou. Základní materiál je měďová slitina s vysokou elektrickou vodivostí, která zaručuje stabilní elektrický přenos; možnosti povrchové úpravy zahrnují cínové pokovení, zlaté pokovení nebo částečné zlaté pokovení dle požadavku zákazníka. Zlatě pokovené kontakty nabízejí vynikající odolnost proti oxidaci a korozí pro prostředí vyžadující vysokou spolehlivost, zatímco verze s cínovým pokovením poskytuje cenově výhodné řešení pro běžné aplikace.

Mechanické parametry zahrnují počet zapojovacích cyklů, sílu udržení kontaktu a sílu vytahování kontaktu z konektoru. Běžná životnost při zapojování dosahuje stovek cyklů zařazování a vyjmutí bez výrazného zhoršení výkonu kontaktů. Rozměry kolíků pro pájení skrz desku jsou optimalizovány pro běžný průměr otvorů na tištěných spojovacích deskách (PCB), což zajišťuje hladké proniknutí kolíků a dobré smáčivost při pájení. Možné kroky (pitch) zahrnují běžné průmyslové hodnoty pro flexibilní výběr. Způsob montáže striktně odpovídá vertikálnímu typu s kolíky pro pájení skrz desku pod úhlem 90 stupňů: tělo konektoru je rovnoběžné s povrchem PCB, kovové kolíky kolmo pronikají montážními otvory na desce pro pevné pájení. Elektrické parametry zahrnují jmenovitý proud, jmenovité napětí, odpor kontaktu, izolační odpor a dielektrickou pevnost vůči průrazu. Nízký odpor kontaktu snižuje ztráty signálu a tvorbu tepla při přenosu výkonu; vysoký izolační odpor eliminuje riziko zkratu mezi sousedními kolíky. Rozsah pracovních teplot prostředí pokrývá široké rozmezí chladu a tepla, aby bylo možné použít zařízení jak v uzavřených interiérových, tak částečně i exteriérových prostředích. Všechny rozměrové tolerance odpovídají průmyslovým normám pro konektory, čímž je zajištěna vzájemná zaměnitelnost s kompatibilními samičími zásuvkami. Možnosti personalizace zahrnují počet kolíků, tloušťku povrchové úpravy (plating), barvu izolantu, polohovací výstupky (locating boss), polarizační klíč (polarization key) a výšku skládání (stacking height); podporujeme také vývoj na zakázku podle nestandardních výkresů pro speciální projekty.

Specifikace a parametry

Vlastnosti a výhody produktu

Svislá zásuvka pro pájení pod úhlem 90 stupňů nabízí několik klíčových výhod pro sériovou výrobu elektronických zařízení. Za prvé, konstrukční řešení svislého zapojení pod pravým úhlem umožňuje úsporu místa na tištěných spojovacích deskách. Pouzdro konektoru leží rovnoběžně s povrchem desky plošných spojů místo toho, aby zabíralo prostor směrem vzhůru, čímž efektivně ušetří vertikální vnitřní prostor v hotových zařízeních – což je zvláště cenné pro kompaktní elektronické výrobky s omezenou výškou pouzdra.

Za druhé, montážní metoda pájení přes otvory vytváří pevný mechanický zámkový efekt. Po průchodu kovových kolíků otvory na tištěné spojovací desce a jejich následném spájení poskytují jak pájka, tak tělo kolíku dvojnásobnou mechanickou udržovací sílu. Tento způsob pájení nabízí oproti povrchové montáži vyšší odolnost proti vibracím a nárazům. Za podmínek vibrací, nárazů a mechanického namáhání v průmyslovém zařízení se kontakty neuvolňují ani neoddělují snadno, čímž se výrazně zvyšuje dlouhodobá stabilita celého systému.

Za třetí zaručuje vynikající elektrický výkon stabilní přenos výkonového i slabého signálu. Kontaktové části z měděné slitiny s vysokou vodivostí snižují kontaktní odpor, čímž minimalizují útlum signálu a pokles napětí během přenosu proudu. Různé možnosti povrchové úpravy umožňují vyvážit spolehlivost a rozpočet projektu. Zlatem nanesené kontakty odolávají oxidaci ve vlhkém, prachovém nebo teplotně kolísavém prostředí a tak brání selhání způsobenému špatným kontaktem kvůli oxidaci povrchu kontaktových částí. Možnost cínového nánosu zachovává dobré pájitelnosti pro standardní vlnové pájecí linky, což je kompatibilní se stávajícími výrobními postupy v továrnách bez nutnosti dalších úprav zařízení.

Čtvrté, izolátor z inženýrského plastu má vysokou odolnost vůči teplu. Odolává vysokoteplotnímu zásahu při procesu vlnového pájení a udržuje stabilní rozměry. Volitelně lze přidat polarizační a polohovací konstrukci, která brání nesprávnému zasunutí při ruční montáži, čímž se snižují chyby způsobené lidským faktorem a podíl vadných výrobků.

Páté, vysoká konzistence výroby a zaměnitelnost. Přesná razníková forma pro stříhání přesně řídí rozměry kontaktů; izolátor vyrobený vstřikováním udržuje mezi jednotlivými výrobními šaržemi stejnou velikost. Konektory z různých výrobních šarží se obvykle bez potíží spojují se shodnými zásuvkami bez zaseknutí nebo špatného kontaktu. Široká nabídka možností přizpůsobení umožňuje zákazníkům upravit počet kolíků, povrchovou úpravu, polohovací prvky a výšku plastové části podle rozvržení tištěného spoje (PCB), volného prostoru v krytu a funkčních požadavků, čímž se vyhne nutnosti kompromisů v návrhu hardwaru. Navíc tento box-header konektor umožňuje snadnou kontrolu po pájení. Obsluha může vizuálně zkontrolovat naplnění pájky na spodní straně tištěného spoje (PCB), což usnadňuje kontrolu kvality a detekci poruch ve velkosériové výrobě.

Široké aplikacní scénáře

Tento 90stupňový svislý box-header konektor pro průchodné pájení je široce používán v mnoha elektronických oborech, které vyžadují stabilní deska-deska propojení a odolnost proti vibracím.

V průmyslovém řídicím zařízení slouží k vnitřnímu propojení signálů a napájení modulů PLC, reléových modulů, desek průmyslových senzorů a příslušenství fieldbusu. Průmyslové provozy často zahrnují mechanické vibrace, kolísání teploty a rušení prachem; pevné montážní provedení s pájením přes otvory zajišťuje nepřetržitý a spolehlivý přenos signálů pro řídicí systém.

V odvětví nové energie a úložiště energie se konektor používá na pomocné desky invertorů pro úložiště energie, poddesky systému řízení baterií (BMS) a řídicí jednotky fotovoltaického příslušenství. Propojuje signální vodiče pro vzorkování a nízkovýkonové obvody uvnitř napájecích zařízení a díky plochému 90stupňovému montážnímu provedení šetří prostor uvnitř skříní, což odpovídá kompaktnímu uspořádání skříní.

V oblasti spotřební elektroniky se používá pro řídicí desky domácích spotřebičů, moduly chytrých domácností, poddesky řadičů displejů a vnitřní zapojení malých chytrých zařízení. Kompaktní forma instalace pomáhá návrhářům výrobků dosáhnout tenčího a menšího vzhledu výrobků při zachování spolehlivosti připojení.

V lékařské elektronice se zlatě pokovená verze tohoto krabičkového konektoru používá pro vnitřní propojení obvodů neimplantačních lékařských přístrojů, například detekčních modulů a hlavních řídicích desek. Stabilní kontakt snižuje riziko skrytých poruch zařízení a splňuje požadavky na vysokou spolehlivost lékařských přístrojů.

Kromě toho lze tento konektor nasadit v komunikačním pomocném zařízení, hardwaru pro bezpečnostní dohled, elektronických pomocných modulech automobilového interiéru a vnitřních tištěných spojovacích deskách měřicích přístrojů. Přesně tam, kde je vyžadována odolnost proti vibracím, snadné pájení a omezená montážní výška u spojení mezi tištěnými spojovacími deskami (PCB), se tento svislý přípojný konektor typu box header s úhlem 90 stupňů a průchodným otvorem stává praktickým řešením pro propojení.

Často kladené otázky

Otázka 1: Co přesně znamená montáž typu „90stupňový svislý průchodný otvor pro pájení“? Odpověď: Znamená to, že pouzdro konektoru leží rovnoběžně s povrchem tištěné spojovací desky (PCB), kovové kolíky jsou ohnuty pod úhlem 90 stupňů a procházejí svisle montážními otvory na tištěné spojovací desce. Upevnění je dokončeno pájením kolíků na spodní vrstvě tištěné spojovací desky. Tento typ se liší od přímého svislého stojícího typu a horizontálního povrchového montážního typu (SMD).

Otázka 2: Lze tento box header použít v procesu vlnového pájení? A: Ano. Náš izolační materiál je formulován pro teplotu pájení vlnou. Dodržujte prosím doporučené parametry teploty a doby pájení, abyste zabránili poškození plastu.

Otázka 3: Jaké možnosti povrchové úpravy kontaktových svorek jsou k dispozici? A: Standardní možnosti zahrnují plně cínované povrchy, selektivní zlaté povrchy a plně zlaté povrchy. Cínování je vhodné pro obecné účely a projekty citlivé na náklady. Zlaté povrchy jsou vhodné pro aplikace vyžadující vysokou spolehlivost, vysokou vlhkost nebo dlouhou životnost. Požadavky na povrchovou úpravu můžete uvést při zasílání dotazu.

Otázka 4: Nabízíte službu výroby na zakázku? A: Ano. Nabízíme přizpůsobení počtu kolíků, rozteče, barvy izolantu, polohovacích výstupků, polarizačních klíčů, výšky plastu a tloušťky povrchové úpravy. K technickému posouzení nám můžete zaslat výkres vaší tištěné spojovací desky (PCB) nebo vzorek. Pro nestandardní položky vyrobené na zakázku platí minimální objednací množství (MOQ).

Otázka 5: Jaký je rozdíl mezi typem s otvory pro pájení a typem SMD pro povrchové montáže? A: Typ s pájením přes otvor má mnohem vyšší mechanickou odolnost proti vibracím a je vhodný pro prostředí, kde dochází k vibracím. SMD typ je vhodný pro extrémně tenké uspořádání, avšak mechanická udržovací síla je relativně nižší. Výběr způsobu montáže proveďte podle vašich provozních podmínek.

Q6: Jsou k dispozici a lze zakoupit i odpovídající ženské zásuvky? A: Ano, nabízíme kompatibilní ženské boxové zásuvky. Můžete objednat mužský boxový konektor a odpovídající ženské zásuvky v jedné objednávce pro kompletní řešení propojení.

Q7: Jak určím vhodný počet pinů pro můj projekt? A: Spočítejte počet vašich signálních a napájecích obvodů a navíc ponechte několik rezervních pinů pro budoucí rozšíření. Můžete nám zaslat snímek obvodu vaší tištěné desky (PCB); náš technický tým vám poskytne odborné doporučení pro vaši orientaci.
