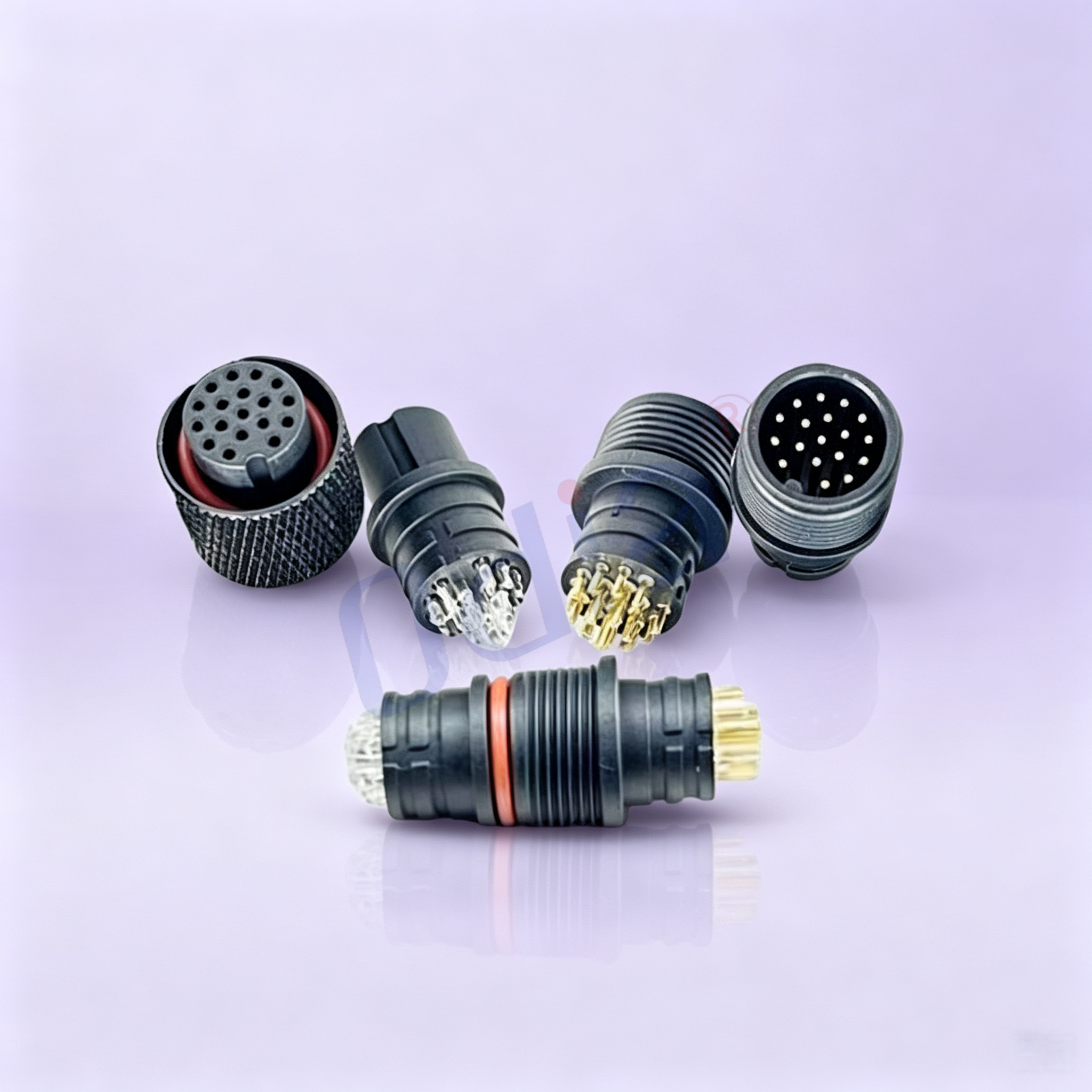

Letadelní konektor pro pájení vodičů řady M15 | Průmyslová kruhová zástrčka s volitelným plastovým nebo kovovým pouzdrem

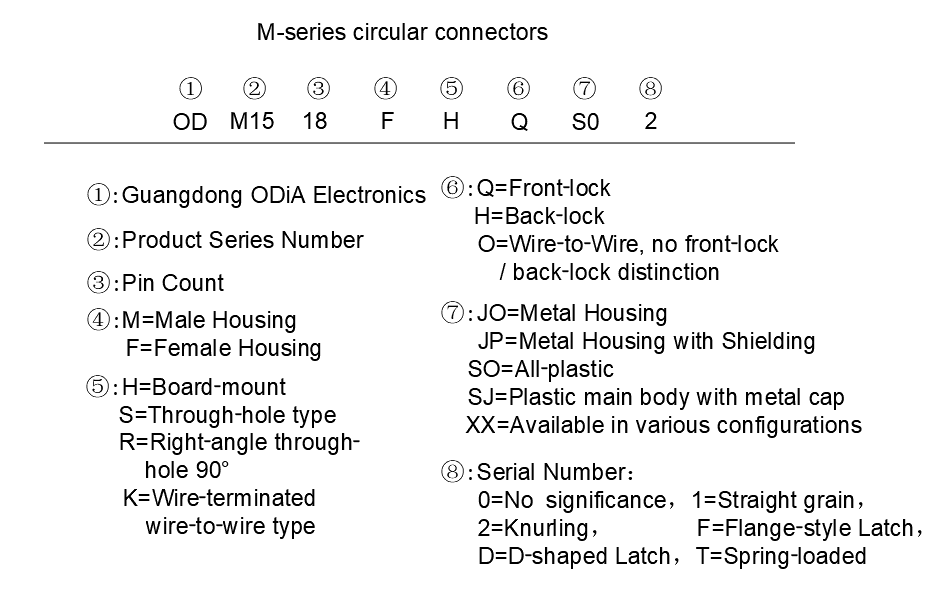

Naše průmyslové konektory pro pájení vodičů řady M15 využívají standardní závitovou uzavírací konstrukci metrického závitu M15 se standardizovanými rozměrovými specifikacemi a univerzálními definicemi kontaktů, čímž je zajištěna vysoká kompatibilita a zaměnitelnost s nejrozšířenějšími světovými zařízeními a příslušenstvím podporujícími standard M15. Výrobek podporuje několik konfigurací kontaktů, včetně 2kontaktové, 3kontaktové, 4kontaktové a 5kontaktové verze, a pokrývá požadavky průmyslových zařízení na přenos nízkonapěťových signálů i na napájení středních a vyšších proudů. Verze s plastovým i kovovým pouzdrem mají shodné základní elektrické parametry a konstrukci kontaktů; liší se pouze mechanickou pevností, stupněm ochrany a odolností proti rušení. Všechny výrobky splňují mezinárodní certifikace RoHS a plně vyhovují světovým průmyslovým normám bezpečnosti a ochrany životního prostředí.

1.1 Konstrukční a materiálové parametry

Tento konektor M15 využívá konstrukci pro polní ukončení čistým pájením vodičů, čímž se vyhnete složitému zatlačování (crimpování) a montáži na desku. Ztlouštěné a rozšířené pájecí svorky poskytují dostatečnou plochu pro pájení, čímž účinně zabráníte neúplnému pájení, odpaření pájky a špatnému kontaktu při ruční montáži a zajišťují pevné a stabilní spojení vodičů pro dlouhodobý provoz. Standardní samozašroubovací závit M15 umožňuje přesné zapadnutí a spolehlivý protirozvikový účinek, který odolává uvolnění a odpojení způsobeným dlouhodobými mechanickými vibracemi a provozem zařízení. Konektor je kompatibilní s lankovými měděnými vodiči o průřezu 14 AWG až 22 AWG, vhodný pro středně proudové napájecí vodiče a průmyslové signálové vodiče; pro optimální kvalitu pájení se doporučuje délka odizolování vodičů 6 mm až 9 mm.

Plastový kryt je vyráběn integrovaným vstřikováním z vysoce pevnostního upraveného technického plastu PA66 s protipožárními vlastnostmi, což zajišťuje bezševnou jednodílnou konstrukci, vysokou houževnatost, vynikající izolační vlastnosti, odolnost proti stárnutí a proti ultrafialovému záření. Je lehký a nevytváří elektromagnetickou indukci, což poskytuje vynikající cenové výhody pro sériovou výrobu zařízení určených pro vnitřní prostředí. Kovový kryt je vyroben přesným CNC celodílným obráběním a má povrchovou úpravu niklováním pro ochranu proti korozi, čímž dosahuje extrémně vysoké tvrdosti, odolnosti proti tlaku, torzní odolnosti a strukturální stability. Oba typy jsou vybaveny těsnicími kroužky z dovozovaného křemičitanového pružného gumového materiálu, které zajišťují stabilní těsnicí vlastnosti a odolávají vlivům prachu, vody a vlhkého vzduchu v náročných prostředích.

1.2 Elektrické provozní parametry

Jmenovitý proud se liší podle počtu kontaktů: 10 A u modelů se 2/3 kontakty, 8 A u modelů se 4/5 kontakty; tato specifikace vyhovuje středním až vysokým požadavkům na proud průmyslových elektrických zařízení. Jmenovité napětí dosahuje 300 V střídavého i stejnosměrného proudu, což výrazně překračuje parametry miniaturizovaných konektorů a uspokojuje požadavky většiny průmyslových automatizačních zařízení na napájení. Výrobek má vysoké izolační napětí 2500 V střídavého proudu (50 Hz, 1 minuta); nedochází k průrazu ani obloukovému výboji ani při okamžitých napěťových špičkách, čímž poskytuje spolehlivou ochranu proti přepětí v průmyslových obvodech. Izolační odpor činí ≥2000 MΩ za normální teploty a vlhkosti, což efektivně zabrání úniku proudu a zkratovým poruchám způsobeným vysokou teplotou, vlhkostí a stárnutím izolace.

Kontaktní odpor je přísně omezen na hodnotu pod 3 mΩ, čímž se dosahuje ultra-nízkopropustního stabilního přenosu výkonu a signálových dat bez útlumu, zpoždění nebo zkreslení. Vodivé kolíky jsou vyrobeny z vysoce čistého bezzkyslíkového měděného slitku s povrchovým zlatým nátěrem značné tloušťky, což zajišťuje vynikající vodivost, odolnost proti oxidaci a korozní odolnost. Mechanická i elektrická životnost při zařazování překračuje 2500 cyklů a po dlouhodobém nepřetržitém napájení i opakovaném zařazování se udržuje konzistentní a stabilní elektrický výkon.

1.3 Mechanické provozní parametry

Zpevněná závitová struktura M15 má uzavírací točivý moment 0,8 N·m až 1,2 N·m, čímž zajišťuje pevné uzamčení a spolehlivý protiuvolňovací účinek při vibracích vysoké frekvence a mechanickém nárazu. Zasouvací síla je rovnoměrná a střední, což usnadňuje rychlou ruční montáž a každodenní údržbu zařízení bez ohýbání kolíků, deformace kontaktů nebo poškození pouzdra. Výrobek odolává nepřetržitým vibracím vysoké frekvence v rozsahu 10 Hz až 2000 Hz i okamžitým mechanickým nárazům, čímž plně vyhovuje dlouhodobému provozu zařízení podléhajícímu vibracím – např. stavební technika, automatické výrobní linky a mobilní průmyslová zařízení.

1.4 Parametry environmentálního výkonu

Rozsah provozní teploty je od -40 °C do +85 °C, rozsah teploty pro skladování je od -50 °C do +110 °C. Výrobek udržuje stabilní mechanické i elektrické vlastnosti za extrémně nízkých teplot (zmrazování), vysokých teplot (pečení) a při častém střídání chladu a tepla, aniž by došlo k deformaci, prasknutí nebo zhoršení vlastností. Může být nepřetržitě provozován v prostředí s vlhkostí 95 % RH bez kondenzace, což zajišťuje vynikající odolnost proti vlhkosti, plísním a chemické korozi.

Verze s plastovým pouzdrem dosahuje ochranné úrovně proti prachu a stříkající vodě IP44, což je vhodné pro uzavřená vnitřní prostředí, komerční zařízení a chráněné průmyslové oblasti. Vylepšená verze s kovovým pouzdrem dosahuje průmyslové ochranné úrovně IP67/IP68 proti prachu a vodě, zcela zabrání vniknutí prachu a odolává dlouhodobému ponoření ve vodě, dešťové erozi a korozi mlhy, ideálně se tak hodí pro venkovní otevřená prostředí, prachová dílna a vlhké terénní pracovní podmínky.

1.5 Parametry pájení

Doporučená teplota pájení se pohybuje v rozmezí 240 °C až 250 °C, přičemž doba pájení jednoho bodu je omezena na 2 až 5 sekund, aby nedošlo k deformaci a poškození izolačního pouzdra vlivem vysoké teploty. Výrobek je plně kompatibilní s bezolovovým ekologicky šetrným pájkou a splňuje environmentální předpisy RoHS. Optimalizované rozestupy svorek a konstrukční řešení odolné vůči vysokým teplotám účinně brání vzniku cínových můstků a zkratů během ručního pájení, čímž zajišťují vysokou výtěžnost montáže a stabilitu kvality zapojení při stavebních pracích na místě.

Naše spojky pro pájení vodičů řady M15 s volitelným plastovým nebo kovovým pouzdrem kombinují vysokoproudový výkon, flexibilní montáž na místě a vynikající odolnost vůči různým prostředím, čímž napravují nedostatky tradičních miniaturizovaných spojek – malou proudovou kapacitu, omezené uplatnění v jediném scénáři a slabou odolnost v extrémních podmínkách. Dvou-materiálový koncept s volbou materiálu umožňuje zákazníkům volně vybírat vhodné provedení podle skutečných provozních podmínek: pro běžné vnitřní aplikace optimalizuje náklady, pro náročné průmyslové a venkovní prostředí zajišťuje vysokou spolehlivost – celková konkurenceschopnost na trhu výrazně převyšuje úroveň běžných průmyslových spojek.

2.1 Flexibilní pájení vodičů, extrémně nízká náročnost montáže na místě

Na rozdíl od svěrných konektorů, které vyžadují profesionální hydraulické nářadí a formy, nebo deskových konektorů, které vyžadují pevné umístění zařízení, tento pájený konektor typu M15 umožňuje čistě manuální montáž přímo na místě. Pro pájení vodičů a montáž stačí běžný elektrický pájecí žehliček – žádné další investice do profesionálního vybavení nejsou nutné. Jednoduchý a účinný proces montáže výrazně zkracuje dobu výstavby, snižuje náklady na práci i technické nároky a je proto ideální pro montáž přímo na stavbě, ladění velkých strojních zařízení, servisní údržbu, rekonstrukce projektů a nestandardní zakázkovou výrobu.

2.2 Dvě možnosti pouzdra – volitelné, přizpůsobená rovnováha mezi cenou a průmyslovým výkonem

Verze s plastovým pouzdrem se zaměřuje na extrémně vysoký poměr cena/výkon a bezpečnost. Díky úplné izolaci, lehké konstrukci a ochraně dle stupně IP44 eliminuje rizika elektromagnetické indukce a úniku proudu, čímž se stává optimální volbou pro průmyslová řídicí zařízení určená pro vnitřní prostředí, komerční elektronická zařízení a obecné systémy napájení a přenosu signálů. Efektivně snižuje náklady na sériovou výrobu, aniž by kompromitovala stabilitu základních spojovacích vlastností. Verze s kovovým pouzdrem se zaměřuje na vysokou spolehlivost v průmyslových aplikacích a je vybavena 360° všesměrovou funkcí elektromagnetického stínění, která účinně izoluje vnější průmyslový elektromagnetický šum, zabrání neustálení signálu (jitter) a zkreslení dat a zajišťuje extrémně přesný přenos signálu a stabilní napájení v průmyslových prostředích s intenzivními rušivými vlivy. Její vodotěsnost a prachotěsnost dle stupňů IP67/IP68 a vysoká mechanická pevnost plně vyhovují náročným provozním podmínkám venkovních staveb, strojního zařízení a dílen těžkého průmyslu.

2.3 Vysoký proudový zatěžovací výkon a ultra-stabilní přenosové vlastnosti

Díky zvětšenému kontaktu a optimalizovanému návrhu obvodové struktury nabízí řada M15 vyšší schopnost vést proud a odolnost proti napětí než miniaturizované konektory M12 a M8, čímž splňuje požadavky na napájení středně až vysokým proudem a na přenos signálů s vysokou přesností v průmyslových strojích a zařízeních. Zlatě pokryté kontakty zajišťují dlouhodobou odolnost proti oxidaci a korozi a zabrání tak špatnému kontaktu způsobenému usazováním prachu, vlhkostí a dlouhodobým stárnutím. Standardní závitová samo-zamykací konstrukce zajišťuje těsné spojení zástrčky a zásuvky a účinně brání uvolnění spoje a přerušení signálu či napájení způsobenému vibracemi a pohybem zařízení, čímž umožňuje dlouhodobý bezchybný a stabilní provoz průmyslových obvodů.

2.4 Průmyslová odolnost a plná přizpůsobivost prostředí

Všechny suroviny jsou bez halogenů, zpomalují hoření a jsou ekologicky šetrné, odpovídají mezinárodním bezpečnostním normám RoHS. Výrobek má extrémně široký rozsah odolnosti vůči teplotě, je vodotěsný, prachotěsný, odolný proti vibracím a stárnutí – tedy nabízí komplexní výkonnost, která umožňuje stabilní provoz v různých složitých a proměnlivých průmyslových prostředích. Zesílený konstrukční návrh výrazně snižuje frekvenci poruch zařízení i potřebu pozdější údržby, čímž efektivně prodlužuje životnost koncového mechanického a inteligentního vybavení a ušetří zákazníkům dlouhodobé provozní náklady.

Série konektorů M15 s pájením vodičů nabízí flexibilní montáž, volitelný dvoumateriálový design, vysokou zatížitelnost proudem a vynikající odolnost vůči prostředí; široce se používá v oblasti automatizace strojírenství, průmyslových zařízení pro napájení, monitorování venkovního prostředí, pomocných systémů nové energie, inteligentních přístrojů velkého rozsahu a stavebních projektů řízení elektrického napájení.

3.1 Mechanická a průmyslová automatizační zařízení

Široce se používá pro napájení a přenos signálů u velkých průmyslových strojů, zařízení pro automatické výrobní linky, převodových zařízení a modulů mechanického řízení. Flexibilní návrh pájení vodičů usnadňuje místní ladění zařízení, výměnu kabeláže a běžnou údržbu. Verze s kovovým stíněním účinně odolává silnému elektromagnetickému rušení a mechanickým vibracím v průmyslových dílnách, čímž zajišťuje stabilní a přesnou funkci automatizovaných mechanických systémů.

3.2 Venkovní inženýrské a environmentální monitorovací systémy

Verze s kovovým pouzdrem odolným proti vodě podle třídy IP67/IP68 je vhodná pro venkovní monitorovací zařízení, polní inženýrské zapojení, meteorologické monitorovací terminály a venkovní moduly napájení. Odolává větru, dešti, prachu a UV záření a umožňuje dlouhodobý stabilní provoz venku za všech počasí.

3.3 Zařízení pro novou energii a průmyslové napájení

Použití v zařízeních pro výrobu energie z obnovitelných zdrojů, pomocných obvodech systémů akumulace energie a průmyslových nízkoúrovňových rozvodech elektrické energie. Vysoký výkon při zatížení proudem vyhovuje požadavkům na napájení středně výkonných průmyslových zařízení a vynikající odolnost vůči střídání teplot umožňuje nasazení v náročných provozních prostředích zařízení pro novou energii.

3.4 Velké přesné přístroje a zkušební zařízení

Široce kompatibilní s velkými průmyslovými zkušebními přístroji a přesnými detekčními zařízeními. Plně kovová stíněná konstrukce eliminuje vnější elektromagnetické rušení, čímž zajišťuje vysokou přesnost a stabilitu detekčních dat a experimentálních výsledků.

3.5 Vnitřní průmyslová a komerční inteligentní zařízení

Verze s plastovým pouzdrem za příznivou cenu se široce používá ve vnitřních průmyslových řídicích skříních, modulech napájení pro budovovou automatizaci a komerčních velkorozměrných inteligentních zařízeních a poskytuje stabilní, bezpečné a nákladově efektivní řešení napájení a signálových připojení pro vnitřní průmyslové koncové zařízení.

Q1: Jaké jsou klíčové výhody konektorů M15 oproti sérii M12?

Řada M15 vyznačuje větší konstrukční rozměry, silnější vodivé svorky a vyšší zatížitelnost proudem a napětím, čímž podporuje scénáře napájení středním až vysokým proudem, které miniaturizované konektory M12 nezvládnou. Je vhodnější pro velká strojní zařízení a průmyslové napájecí připojení, přičemž zachovává výhody flexibilního pájení vodičů a volby mezi dvěma typy pouzder.

Otázka 2: Jak vybrat mezi konektory M15 s plastovým a kovovým pouzdrem?

Plastové pouzdro je lehké, plně izolované a nízkonákladové s ochranou stupně IP44; ideální pro statické průmyslové prostředí uvnitř budov a komerční zařízení bez elektromagnetického rušení. Kovové pouzdro nabízí vysokou úroveň vodotěsnosti a prachotěsnosti (stupně IP67/IP68) a funkci elektromagnetického stínění o 360°, což je ideální pro venkovní prostředí, prachové a vlhké dílny, vibrující strojní zařízení a průmyslové aplikace s intenzivním elektromagnetickým rušením.

Otázka 3: Jaké specifikace vodičů jsou kompatibilní s pájenými konektory M15?

Tento konektor M15 podporuje standardní lankové měděné vodiče o průřezu 14 AWG až 22 AWG, což je kompatibilní s většinou průmyslových středně proudových napájecích i signálových vodičů; má vysokou univerzálnost a široké uplatnění.

Otázka 4: Je ruční pájení vodičů obtížné pro běžné pracovníky?

Pájecí operace je uživatelsky přívětivá a efektivní. Vzdálenost svorek je vědecky optimalizována, aby se zabránilo mostování cínem a zkratům. Pouzdro je vyrobeno z materiálu odolného vysokým teplotám, který se při pájení nezkřivuje. Běžní obsluhovatelé mohou standardní montáž dokončit rychle pomocí běžného elektrického páječku, přičemž je dosahováno vysoké výtěžnosti a nízké chybovosti.

Otázka 5: Nabízíte přizpůsobené specifikace konektorů M15?

Ano. Poskytujeme komplexní služby přizpůsobení, včetně speciálního počtu kolíků, nestandardních rozměrů konstrukce, exkluzivního povrchového zpracování a přizpůsobených parametrů odolnosti proti prostředí, aby byly splněny individuální požadavky na přizpůsobení zařízení a projektové požadavky.

Otázka 6: Jaké mezinárodní certifikace mají vaše konektory M15?

Všechny kabelové pájené konektory M15 úspěšně prošly mezinárodními autoritativními certifikacemi RoHS a plně vyhovují bezpečnostním a environmentálním normám EU, což podporuje globální exportní prodej i mezinárodní průmyslové aplikace.

Q7: Jaká je vaše dodací lhůta a politika záruky po prodeji?

Standardní výrobky ze skladu lze dodat do 3–5 pracovních dnů. Na individuální objednávky je potřeba 7–15 pracovních dnů, v závislosti na obtížnosti přizpůsobení. Poskytujeme 12měsíční celosvětovou záruku kvality a 24hodinovou online odbornou technickou podporu, abychom zákazníkům včas pomohli s výběrem výrobků, instalací a odstraňováním poruch.

Jsme profesionální výrobce vysoce technologických výrobků zaměřený na výzkum a vývoj, výrobu a prodej průmyslových kruhových konektorů úplné řady, včetně kompletních produktových řad M5, M8, M10, M12 a M15. Díky zralé automatizované výrobní technologii, přísnému vícekanalovému systému kontroly kvality a rozsáhlým zkušenostem s průmyslovou personalizací se zavazujeme poskytovat globálním zákazníkům průmyslová řešení pro připojení s vysokou stabilitou, vysokou přesností a extrémně výhodným poměrem cena–výkon.

Naše spojovací kabelové pájené konektory řady M15 s volitelným plastovým nebo kovovým pouzdrem zaplňují tržní mezeru v oblasti průmyslových připojovacích produktů pro vysoký proud a řeší nedostatečnou zátěžovou kapacitu miniaturizovaných konektorů v průmyslovém zařízení střední a velké velikosti. Tyto produkty jsou vhodné pro mechanickou automatizaci, zařízení pro nové zdroje energie, venkovní stavební projekty a průmyslové rozvody elektrické energie; mají stabilní kvalitu dávek a vysokou tržní uznávanost. Nabízíme bezplatné testování vzorků, zakázky velkých dávek i personalizované vývojové služby na míru, čímž zajišťujeme přizpůsobená řešení pro různé zákaznické projekty a aplikace zařízení.
